Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена
Маркировка / амперажЗа что отвечает (с описанием)
| F (Ф-1) / 20 | Дальний свет правый |
| F (Ф-2) / 5 | –/– левый |
| F (Ф-3) / 10 | Передняя противотуманная фара левая |
| F (Ф-4) / 10 | –/– правая |
| F (Ф-5) / 20 | Обогрев сидений, вентилятор печки |
| F (Ф-6) / 30 | АБС (ABS) |
| F (Ф-7) / 30 | Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики |
| F (Ф-8) / 7,5 | Топливная помпа (бензонасос) |
| F (Ф-9) / 10 | Центральный замок |
| F (Ф-10) / 10 | Дневные ходовые огни |
| F (Ф-11) / 10 | Система кондиционирования |
| F (Ф-12) / 10 | Подсветка салона, стоп сигнал |
| F (Ф-13) / 30 | АБС (ABS) дополнительно |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 10 | Зарезервировано |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 15 | Зарезервировано |
| F (Ф-18) / 10 | Обогрев лобового стекла, магнитола, генератор |
| F (Ф-19) / 10 | Печной отопитель, электрический усилитель руля |
| F (Ф-20) / 10 | Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки |
| F (Ф-21) / 5 | Электрический привод стеклоподъемников |
| F (Ф-22) / 5 | Аварийка |
| F (Ф-23) / 5 | Очиститель лобового стекла, фронтальная подушка безопасности |
| F (Ф-24) / 5 | Замок зажигания |
| F (Ф-25) / 5 | Задняя передача |
| F (Ф-26) / 5 | Адсорбер, датчик расхода кислорода, датчик скорости |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Габарит правый |
| F (Ф-29) / 15 | Габарит левый |
| F (Ф-30) / 20 | Задняя противотуманная фара |
| F (Ф-31) / 15 | Ближний свет левый |
| F (Ф-32) / 15 | –/– правый |
Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур
ОбозначениеКакой за что отвечает / что обеспечивает
| K 1 | Какой за что отвечает / что обеспечивает |
| K 2 | Обогрев заднего стекла |
| K 3 | Реле модуля управления силовым агрегатом |
| K 4 | Реле топливной помпы |
| K 5 | Зарезервировано |
| K 6 | Дополнительное реле вентилятора системы охлаждения |
| K 7 | Обогрев лобового стекла (основное) |
| K 8 | –/– (дополнительное) |
| K 9 | Система кондиционирования |
| K 10 | Электрический вентилятор системы охлаждения |
| K 11 | Центральный замок |
| K 12 | Стартер (дополнительно) |
| K 13 | Контакты сердцевины замка зажигания |
| K 14 | Зарезервировано |
| K 15 | Очиститель лобового стекла (дворники) |
| K 16 | На фары, дальний свет оптики |
| K 17 | Звуковое оповещение |
Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.
Характерные признаки неисправности предохранителей
- Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
- Модули в монтажном блоке нагреты, несвойственен температурный режим;
- В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
- На приборной панели сигнализирует индикатор о неисправности в оборудования;
- Двигатель автомобиля не запускается.
Типичные причины выхода из строя предохранителей
- Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
- Покупка неоригинальных расходных материалов (модулей);
- Нарушение технологии монтажа;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляции, клемм, концевиков силовых кабелей;
- Окисление клемм;
- Ослабленная фиксация контактов;
- Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.
Места установки БП и обеспечение доступа к ним
Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.
- Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
- Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
- После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.
БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.
Блок реле
Он находится под самой панелью приборов, за облицовочной панелью. Вариант 1СхемаОбозначение
- B4 — реле напряжения питания (30)
- B5 — реле обогрева заднего стекла
- B6 — реле звукового сигнала
- B7 — реле -1- насоса омывателя стекла
- B8 — реле -2- насоса омывателя стекла
- B9 — кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2В данном исполнении, тут находится и центральный блок управления.
Блок реле под ЦБУСхемаНазначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта Х -J59-
Дополнительный блок реле над ЦБУРасшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
- D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео. Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.
Видео пример его замены.

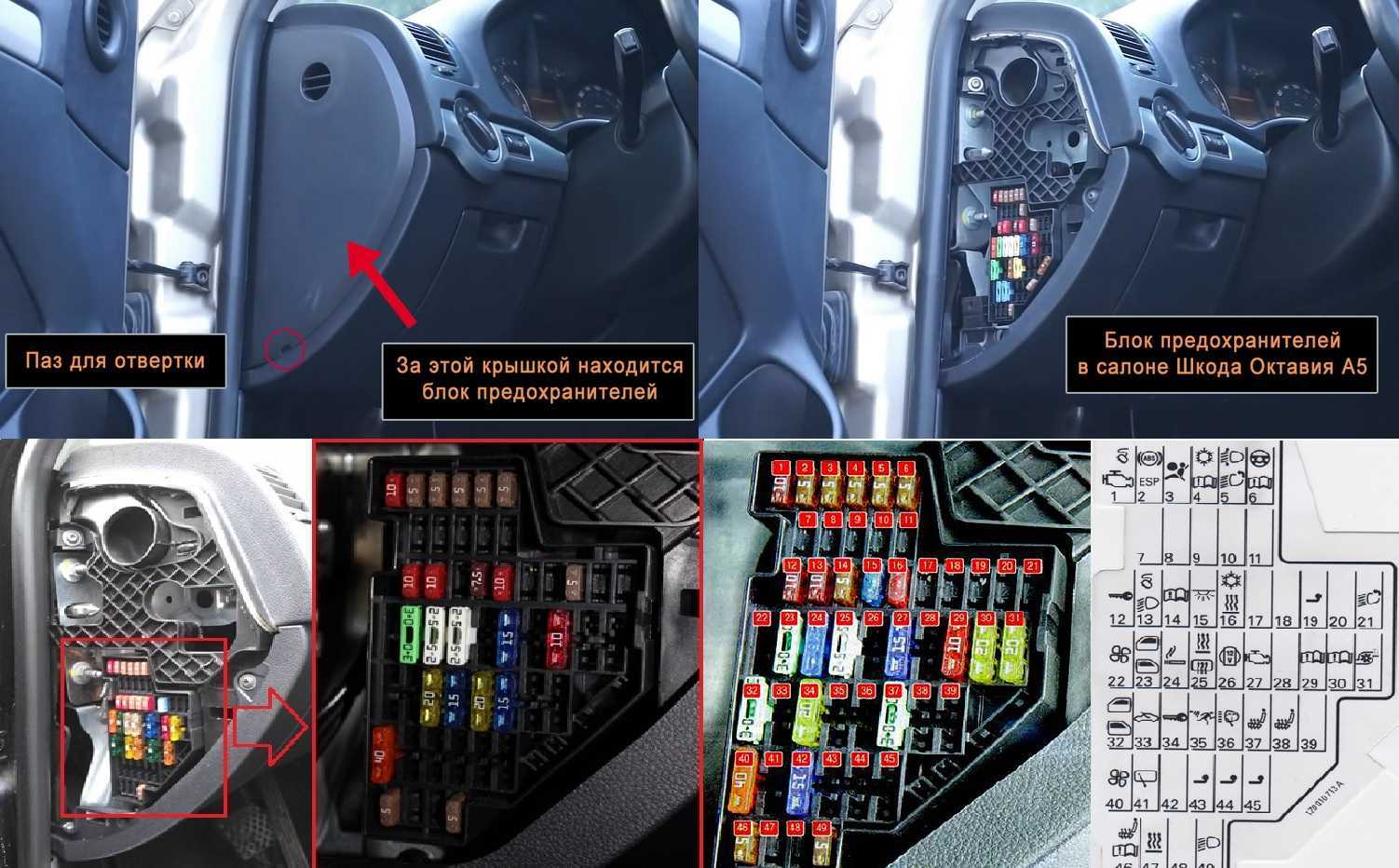

Блоки в салоне Skoda Octavia 2 A5
Блок предохранителей
Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.
Фото схема
Описание
| 1 | 10А Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5А Блок управления ABS, ESP |
| 3 | 5А Подушки безопасности |
| 4 | 5А Обогреватель, кондиционер, фонарь света заднего хода |
| 5 | 5А Электро корректор света фар |
| 6 | 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | 10А Блок управления центральным замком |
| 13 | 10А Блок управления наружным освещением, стоп-сигналы |
| 14 | 5А Блок управления АКП, замок селектора выбора передач |
| 15 | 7,5А Блок управления освещением салона |
| 16 | 10А Система климат контроля |
| 17 | Дополнительное оборудование |
| 18 | 5А Датчики системы помощи при парковке |
| 19 | 5А Блок управления тягово сцепным устройством |
| 20 | 5А Система помощи при трогании с места на подъем |
| 21 | Резерв |
| 22 | 40А Вентилятор системы климат-контроля |
| 23 | 30А Стеклоподъемник передних окон |
| 24 | 15А предохранитель прикуривателя |
| 25 | 25/30А Обогрев заднего стекла. Дополнительный обогреватель |
| 26 | 20А Штепсельная розетка в багажнике |
| 27 | 15А Реле топливного насоса, топливные форсунки |
| 28 | Дополнительное оборудование |
| 29 | 10А Блок управления двигателем |
| 30 | 20А Блок управления АКП |
| 31 | 20А Вакуумный насос тормозной системы |
| 32 | 30А Стеклоподъемники задних дверей |
| 33 | 25А Электропривод люка крыши |
| 34 | 20А Блок управления функциями комфорта |
| 35 | 5А Противоугонная система |
| 36 | 20А Омыватели фар |
| 37 | 20А Обогрев передних сидений |
| 38 | 30А Обогрев заднего сиденья |
| 39 | Резерв |
| 40 | 40А Вентилятор системы отопления |
| 41 | 15А Стеклоочиститель окна задней двери |
| 42 | 15А Стеклоомыватель ветрового окна |
| 43 | 15А Тягово-сцепное устройство |
| 44 | 20А Тягово-сцепное устройство |
| 45 | 15А Тягово-сцепное устройство |
| 46 | 5А Обогрев жиклеров стеклоомывателей |
| 47 | 5А Реле дополнительного обогревателя |
| 48 | Резерв |
| 49 | 5А Центральный переключатель света |
Блок реле Skoda Octavia 2 A5
Он находится под самой панелью приборов, за облицовочной панелью.
Вариант 1
Схема
Обозначение
- B4 — реле напряжения питания (30)
- B5 реле обогрева заднего стекла
- B6 реле звукового сигнала
- B7 реле -1- насоса омывателя стекла
- B8 реле -2- насоса омывателя стекла
- B9 кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2
В данном исполнении, тут находится и центральный блок управления.
Блок реле под ЦБУ
Схема
Назначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта X -J59-
Дополнительный блок реле над ЦБУ
Расшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
- D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Больше информации про расположение, доступ, A так же видео пример снятия блока комфорта можете найти в данном видео.
Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.
Видео пример его замены.
Проверка и замена

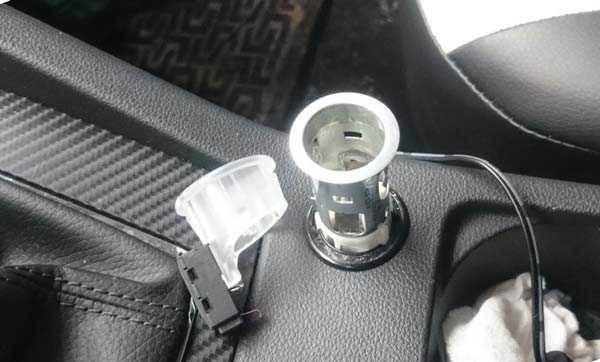

Перед тем, как снять прикуриватель на Шкоде Октавии А5 2016 года, следует проверить его работоспособность. Нажимаем кнопку, а затем выжидаем 20 положенных секунд. Если после этого времени прикуриватель не разогрелся до нужной температуры или не отщелкнулся в начальное положение, то следует провести инспекцию. Ниже представлена таблица, рассказывающая о том, когда деталь можно ремонтировать, а когда необходима замена.
| Причина неисправности | Варианты решения |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Замена предохранителя прикуривателя под номером F24 с номиналом 25 Ампер для Шкода Октавия А5. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели. |
| Расплавление шайбы | Замена новым устройством. |
| Выгорание металлической спирали | Замена автоприкуривателя. |
Схема электрооборудования
Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).
При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).
Электропитание потребителей осуществляется от:
- аккумуляторной батареи — когда двигатель не работает;
- генератора — при работающем моторе.
Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:
- В салоне автомобиля — внутри приборной панели.
- В подкапотном пространстве — у правого крыла (со стороны бампера).
Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.
Это интересно: Как поменять фары Шевроле-Круз

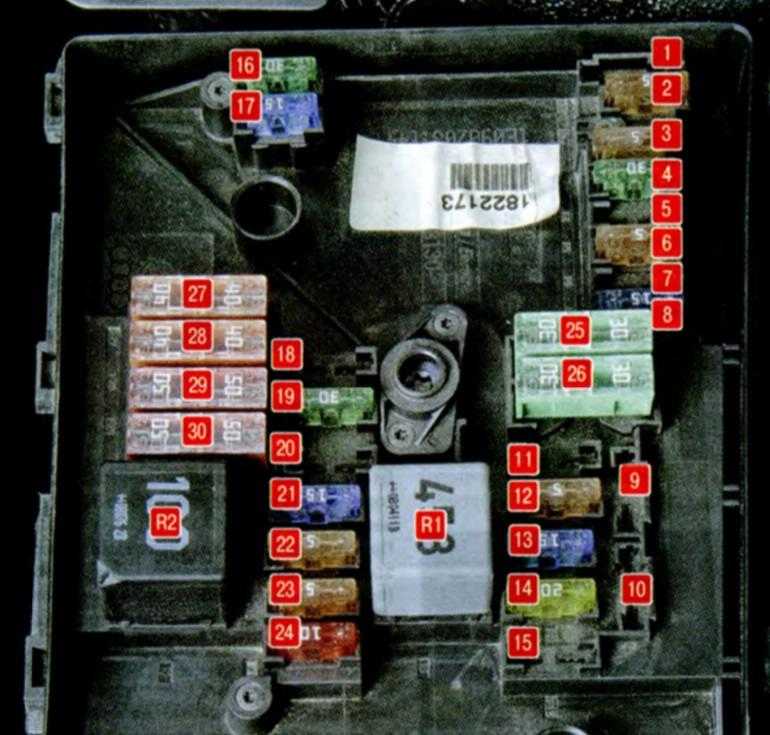

Блок предохранителей моторного отсека

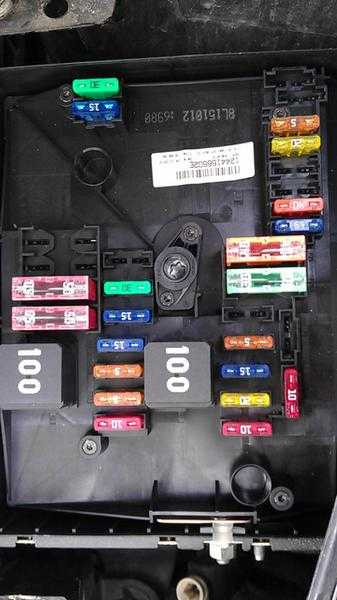

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.
Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.
Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:
Блок предохранителей в салоне автомобиля
Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.
Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:
Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

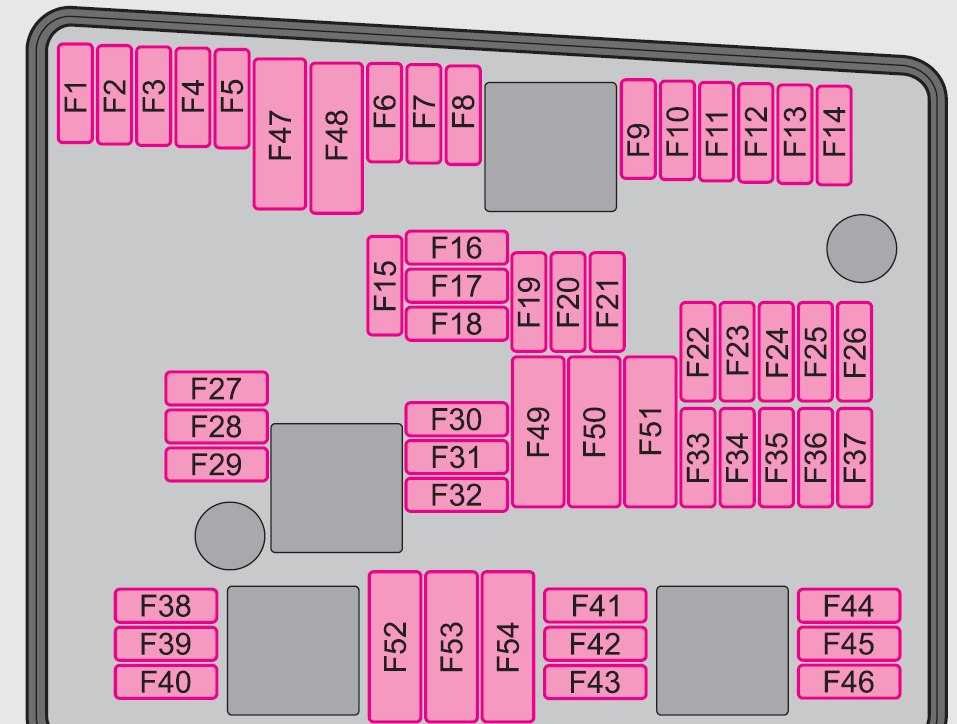

Расположение и нумерация плавких вставок приведена на фото:
Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки
Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.
Установка вещевого ящика
- Завести вещевой ящик за крепления (А) (илл.214).
- Вставить вещевой ящик в противоположном стрелке (4) направлении.
- Вставить стопор и запереть его отверткой в противоположном стрелке (3) направлении.
- Вставить боковую крышку в противоположном стрелке (2) направлении.
- Прижать боковую крышку в противоположном стрелке направлении (1).
- Закройте вещевой ящик.
Источники
- https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-a5.html
- https://www.avtopol-msk.ru/sxema-raspolozheniya-predoxranitelej-na-skoda.html
- https://vsepredohraniteli.ru/skoda/a5-octavija.html
- https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-tour.html
- https://fuse-box.ru/predohraniteli-i-rele-skoda-octavia-mk1-1u-1996-2010/
- https://razborov.net/shkoda/blok-predohraniteley-i-rele-skoda-oktavia-tour.html
- https://razborov.net/shkoda/predohraniteli-i-rele-skoda-octavia-a5.html
- https://angelcharlie.ru/predohraniteli-na-shkode-oktaviya-a7/
SKODA OCTAVIA A4 Tour ремонт
Предохранители Шкода Октавия Тур А4, установлены в блоке предохранителей расположенном в торце торпеды с левой стороны, блок предохранителей закрыт пластиковой крышкой, которая легко снимается (рисунок).
Блок предохранителей Шкода Октавия Тур А4 и расположение предохранителей в блоке может отличаться, это зависит от того, какой у Вас автомобиль – до рестайлинга или после рестайлинга
Рестайлинг (фейслифтинг) – незначительное изменение внешнего (внутреннего) дизайна модели, через определенный период ее производства.
Предохранители Шкода Октавия Тур А4, до рестайлинга (расположение):
- 1 – 10А – Обогрев опрыскивателей лобового стекла, обогрев зеркал
- 2 – 10А – Указатели поворотов
- 3 – 5А – Освещение
- 4 – 5А – Освещение номерного знака
- 5 – 7,5А – Специальное оборудование
- 6 – 5А – Система замков дверей с ЦЗ
- 7 – 10А – Фары заднего хода, АКПП
- 8 – 5А – Телефон
- 9 – 5А – Анти блокировочная система тормозов «АБС»
- 10 – 10А – Блок управления бензиновым двигателем
- 11 – 5А – Панель приборов, АКПП
- 12 – 7,5А – Электропитание диагностической установки, телефон
- 13 – 10А – Фонари стоп-сигнал
- 14 – 10А – Освещение салона, система замков дверей с ЦЗ
- 15 – 5А – Панель приборов, АКПП
- 16 – 10А – Электромагнитное сцепление, АКПП
- 17 – 7,5А – Обогрев цилиндров замков дверей
- 18 – 10А – Правая фара дальнего света
- 19 – 10А – Левая фара дальнего света
- 20 – 15А – Правая фара ближнего света, корректор фары
- 21 – 15А – Левая фара ближнего света, корректор фары
- 22 – 5А – Правый габарит
- 23 – 5А – Левый габарит
- 24- 20А – Стеклоочиститель
- 25 – 25А – Вентилятор системы отопления, кондиционер
- 26 – 25А – Обогрев заднего стекла
- 27 – свободный
- 28 – 15А – Топливный насос
- 29 – 15А/10А – Блок управления бензиновым/дизельным двигателем
- 30 – 20А – Электро люк в крыше автомобиля
- 31 – 20А – АКПП
- 32 – 10А/15А – Блок управления бензиновым/дизельным двигателем
- 33 – 20А – Омыватель фар
- 34 – 10А/15А – Блок управления бензиновым/дизельным двигателем
- 35 – 30А – Штепсельная розетка тягово-сцепного устройства
- 36 – 15А – Передние и задние противотуманные фары
- 37 – свободный
- 38 – 10А – Освещение багажника, система замков дверей с ЦЗ
- 39 – 15А – Система аварийной световой сигнализации
- 40 – 20А – Сигнал
- 41 – 15А – Прикуривать
- 42 – 15А – Автомобильный радиоприемник/магнитола
- 43 – 10А – Блок управления бензиновым/дизельным двигателем
- 44 – 15А – Обогрев сидений
Цвет предохранителей:
- 30А – зеленый
- 25А – белый
- 20А – желтый
- 15А – синий
- 10А – красный
- 7,5А – темно-коричневый
- 5А – светло-коричневый
Советую возить с собой комплект запасных предохранителей или хотя бы кусок провода, что бы можно было сделать жучок и доехать до ближайшей СТО или помощи.
VAG № 8L0 998 131 – комплект предохранителей
Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.
Рубрики: Электрооборудование | Ссылка
Реле и предохранители Шкода Октавия А5: схемы блоков
Главная → Справки → Skoda → Octavia A5
Схемы предохранителей и реле подходят для модификаций:
- Шкода Октавия А5 лифтбек
- Шкода Октавия А5 универсал
Объемы:
- Шкода Октавия А5 1.2
- Шкода Октавия А5 1.4
- Шкода Октавия А5 1.6
- Шкода Октавия А5 1.8
- Шкода Октавия А5 2.0
Года выпуска
| 2004 | 2005 | 2006 | 2007 | 2008 | 2009 | 2010 | 2011 | 2012 | 2013 |
В некоторых автомобилях перед снятием крышки блока предохранителей необходимо снять крышку отсека АКБ.
Расположен в торце с левой стороны приборной панели. Открывается при помощи отвертки.
Плавкие предохранители
| № предохранителя | Защищаемая цепь |
| l | не используется |
| 2 | БУ АКП |
| 3 | Измерительный провод |
| 4 | Клапаны ABS |
| 5 | БУ АКП |
| 6 | Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| 7 | Питание клеммы 15, стартер |
| 8 | Головное устройство |
| 9 | не используется |
| 10 | БУ двигателя |
| 11 | БУ автономного отопителя и вентиляции |
| 12 | БУ шины данных |
| 13 | БУ двигателя |
| 14 | Зажигание |
| 15 | лямбда-зонд, система предварительного накаливания |
| 16 | Блок управления бортовой сети, правая фара, правый задний фонарь |
| 17 | звуковой сигнал |
| 18 | Усилитель цифрового процессора звукового сигнала |
| 19 | Стеклоочиститель лобового стекла |
| 20 | насос системы охлаждения, клапан дозирования топлива |
| 21 | Лямбда-зонд |
| 22 | выключатель педали сцепления, выключатель педали тормоза |
| 23 | насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления |
| 24 | Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора |
| 25 | Насос ABS |
| 26 | Блок управления бортовой сети, левая фара, левый задний фонарь |
| 27 | насос вторичного воздуха, система предварительного накаливания |
| 28 | не используется |
| 29 | Питание клеммы 30 |
| 30 | Клемма Х а) |
a) Для предотвращения излишней нагрузки на аккумуляторную батарею при запуске двигателя, электрические потребители данной клеммы автоматически отключаются.
Плавкие предохранители
| № | Защищаемая цепь |
| 1 | Диагностический разъём, блок управления двигателя, топливный насос |
| 2 | блок управления ABS, ESC |
| 3 | подушки безопасности |
| 4 | Отопление, климатическая установка, фонари заднего хода |
| 5 | Блок управления корректора фар |
| 6 | Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент |
| 7-11 | не используется |
| 12 | Блок управления центрального замка |
| 13 | Диагностический разъём, переключатель освещения |
| 14 | Блок управления АКП, блокировка селектора |
| 15 | блок управления бортовой сети — плафоны освещения салона |
| 16 | Climatronic |
| 17 | не используется |
| 18 | Стеклоочиститель заднего стекла |
| 19 | БУ распознания прицепа |
| 20 | не используется |
| 21 | Адаптивное освещение, левая и правая стороны |
| 22 | Вентилятор Climatronic |
| 23 | Стеклоподъёмники передних дверей |
| 24 | Прикуриватель |
| 25 | Обогрев заднего стекла, автономный отопитель и вентилятор |
| 26 | Розетка в багажном отсеке |
| 27 | топливный насос, форсунки (дизельного двигателя) |
| 28 | Головное устройство |
| 29 | Блок управления двигателя, обогрев вентиляции картера |
| 30 | блок управления АКП, Наldех |
| 31 | Вакуумный насос |
| 32 | Стеклоподъёмники задних дверей |
| 33 | Электропривод подъёмно-сдвижного люка |
| 34 | Блок управления системы «Комфорт» |
| 35 | Сигнал тревоги |
| 36 | Омыватель фар |
| 37 | Передние сиденья с обогревом |
| 38 | Обогреваемые задние сиденья |
| 39 | Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| 40 | Вентилятор отопителя и климатической установки |
| 41-42 | не используется |
| 43-45 | Тягово-сцепное устройство |
| 46 | Подогрев сидений |
| 47 | Автономный отопитель и вентиляция |
| 48 | Телефон |
| 49 | Переключатель освещения |
Предохранитель прикуривателя в автомобилях Шкода Октавия А5 обозначен под номером 24.
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя
Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру»
Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место.Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Схема предохранителей Шкода Октавия А5 под капотом
Плавкие предохранители
| № предохранителя | Защищаемая цепь |
| l | не используется |
| 2 | БУ АКП |
| 3 | Измерительный провод |
| 4 | Клапаны ABS |
| 5 | БУ АКП |
| 6 | Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| 7 | Питание клеммы 15, стартер |
| 8 | Головное устройство |
| 9 | не используется |
| 10 | БУ двигателя |
| 11 | БУ автономного отопителя и вентиляции |
| 12 | БУ шины данных |
| 13 | БУ двигателя |
| 14 | Зажигание |
| 15 | лямбда-зонд, система предварительного накаливания |
| 16 | Блок управления бортовой сети, правая фара, правый задний фонарь |
| 17 | звуковой сигнал |
| 18 | Усилитель цифрового процессора звукового сигнала |
| 19 | Стеклоочиститель лобового стекла |
| 20 | насос системы охлаждения, клапан дозирования топлива |
| 21 | Лямбда-зонд |
| 22 | выключатель педали сцепления, выключатель педали тормоза |
| 23 | насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления |
| 24 | Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора |
| 25 | Насос ABS |
| 26 | Блок управления бортовой сети, левая фара, левый задний фонарь |
| 27 | насос вторичного воздуха, система предварительного накаливания |
| 28 | не используется |
| 29 | Питание клеммы 30 |
| 30 | Клемма Х а) |
a) Для предотвращения излишней нагрузки на аккумуляторную батарею при запуске двигателя, электрические потребители данной клеммы автоматически отключаются.
