Предохранители и реле skoda superb (3t/6b), 2008 — 2015

Шкода октавия а7 предохранители и реле

Блоки в салоне

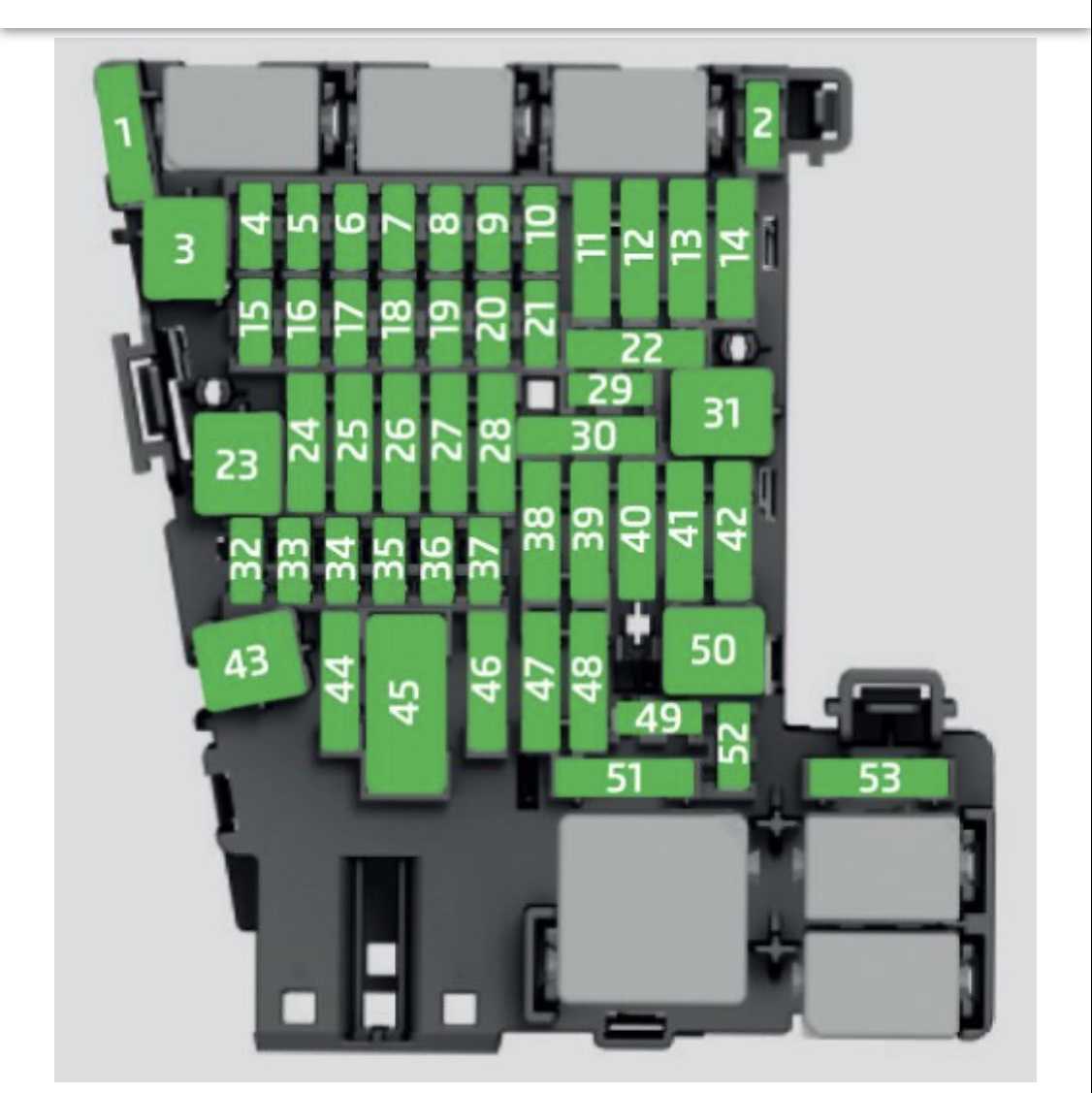

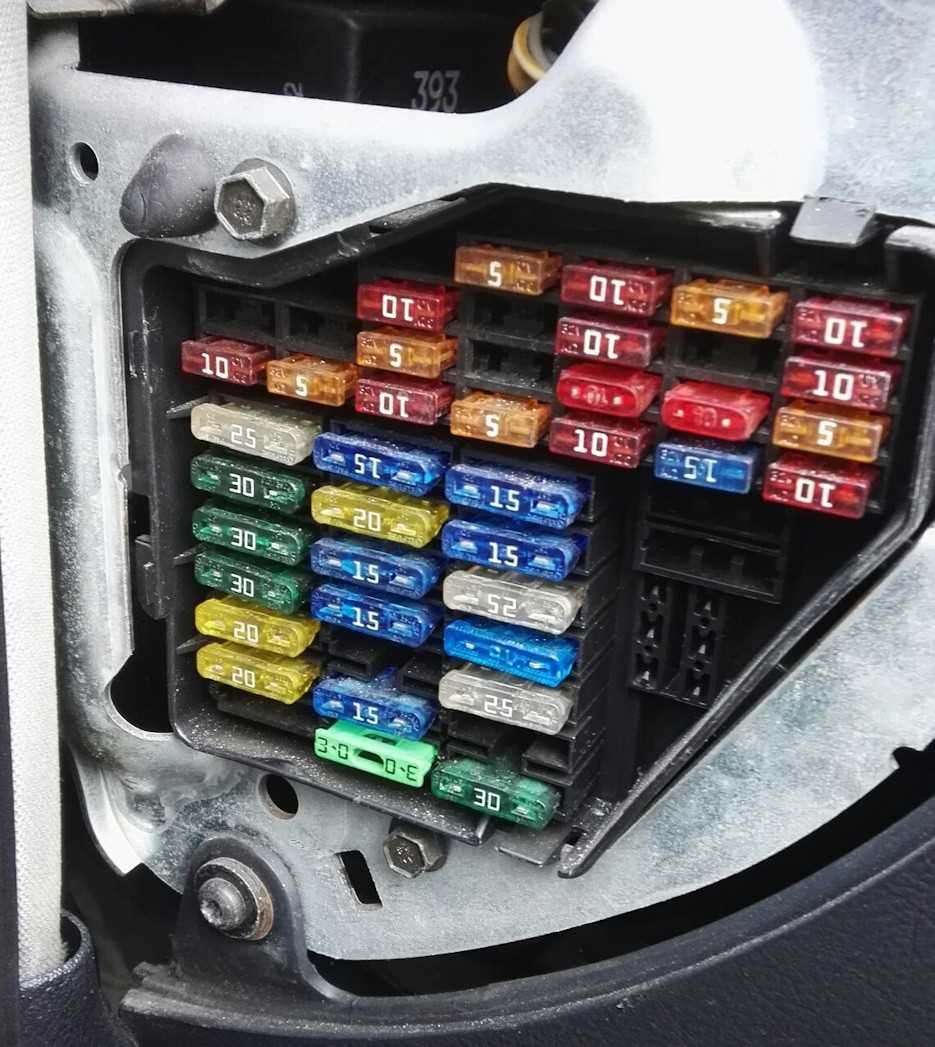

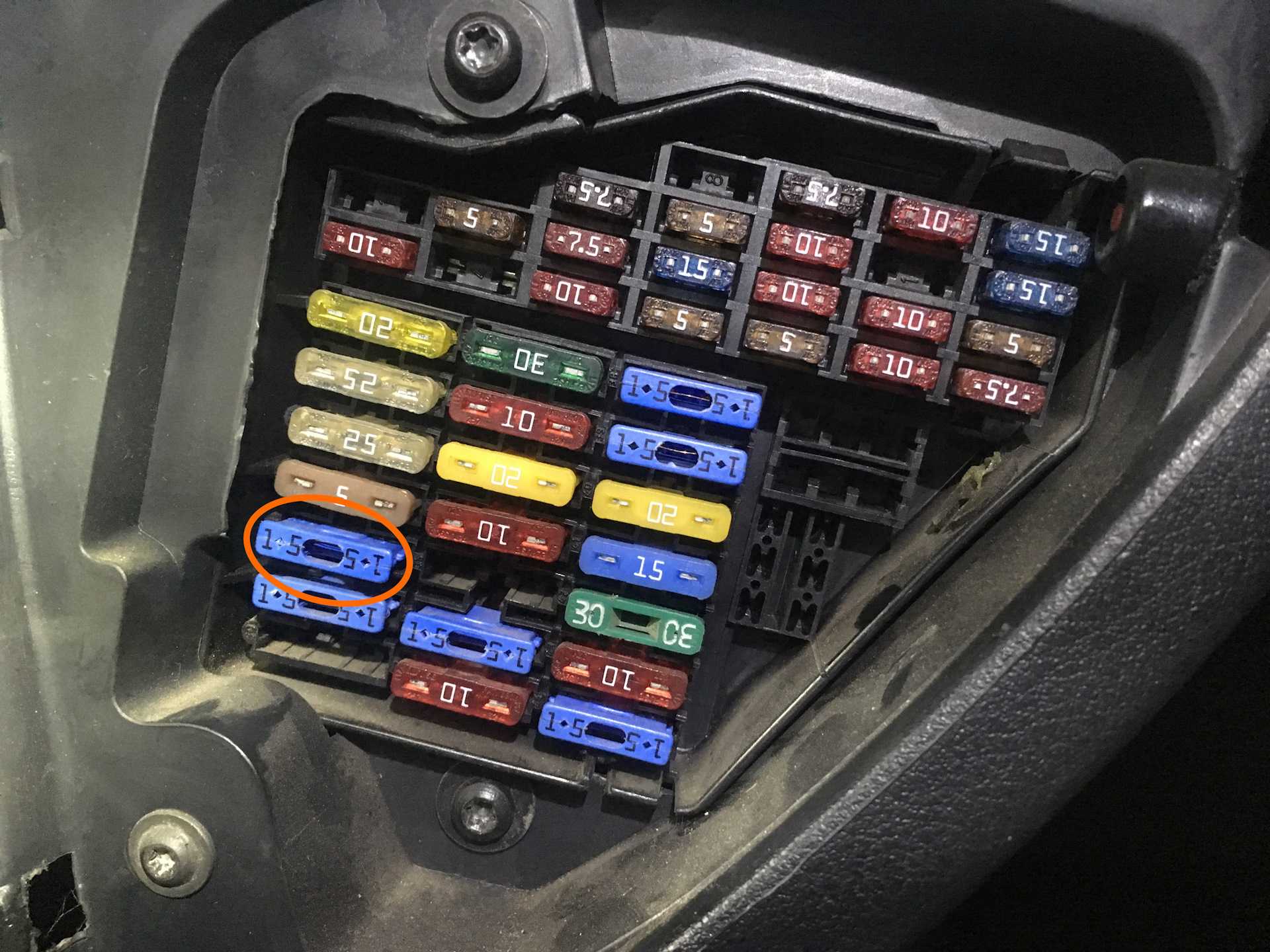

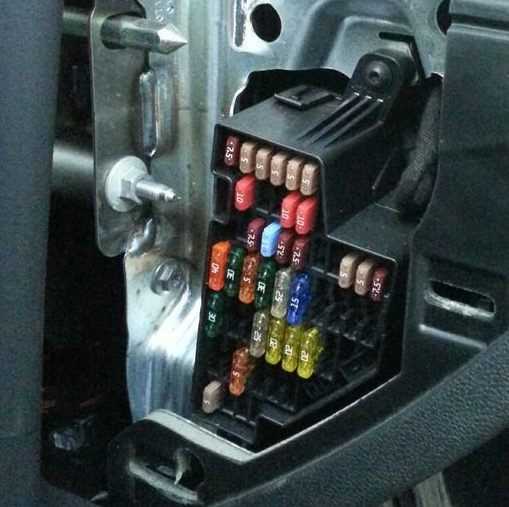

Блок предохранителей

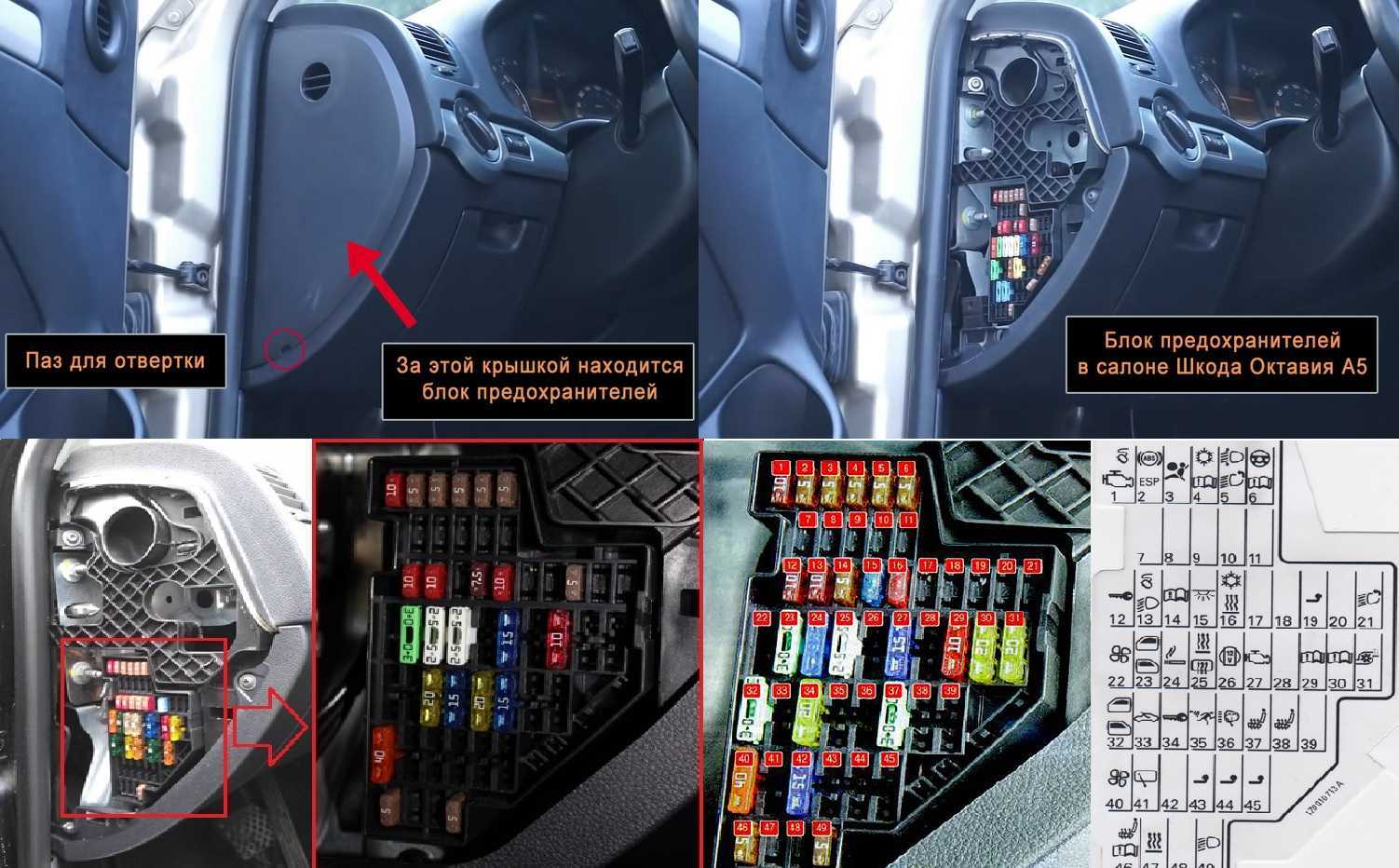

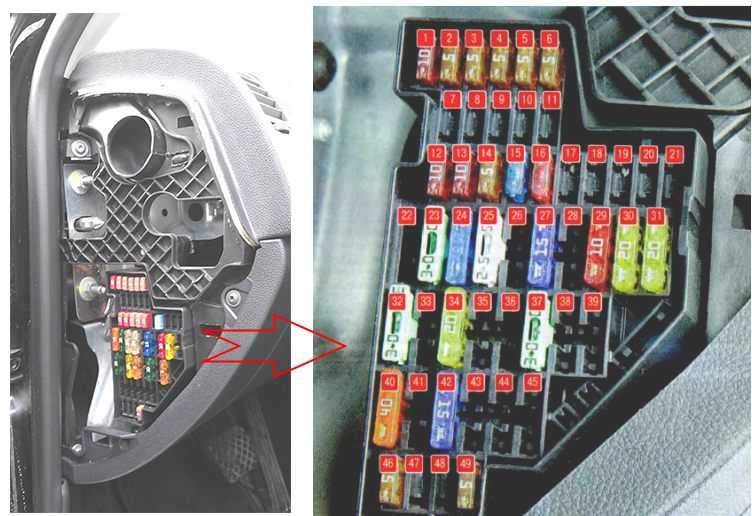

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

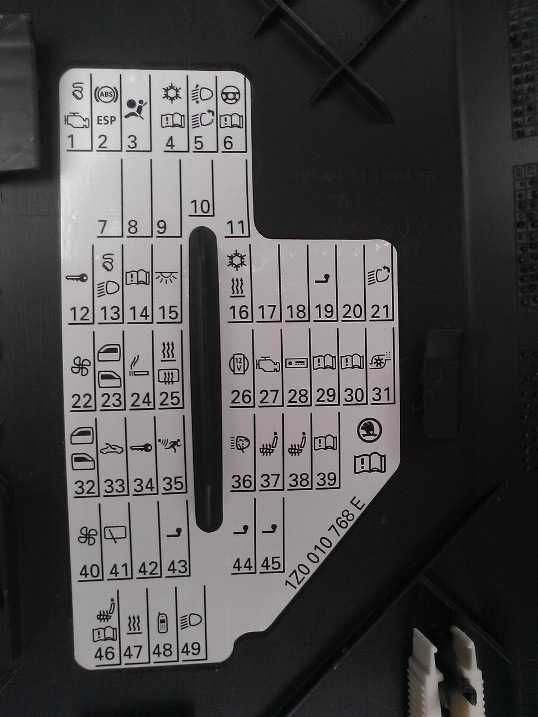

Фото – схема

Описание

1 10А Диагностический разъем, блок управления двигателем, топливный насос
2 5А Блок управления ABS, ESP
3 5А Подушки безопасности
4 5А Обогреватель, кондиционер, фонарь света заднего хода
5 5А Электро корректор света фар
6 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7 Резерв
8 Резерв
9 Резерв
10 Резерв
11 Резерв
12 10А Блок управления центральным замком
13 10А Блок управления наружным освещением, стоп-сигналы
14 5А Блок управления АКП, замок селектора выбора передач
15 7,5А Блок управления освещением салона
16 10А Система климат – контроля
17 Дополнительное оборудование
18 5А Датчики системы помощи при парковке
19 5А Блок управления тягово – сцепным устройством
20 5А Система помощи при трогании с места на подъем
21 Резерв
22 40А Вентилятор системы климат-контроля
23 30А Стеклоподъемник передних окон
24 15А предохранитель прикуривателя
25 25/30А Обогрев заднего стекла. Дополнительный обогреватель
26 20А Штепсельная розетка в багажнике
27 15А Реле топливного насоса, топливные форсунки
28 Дополнительное оборудование
29 10А Блок управления двигателем
30 20А Блок управления АКП
31 20А Вакуумный насос тормозной системы
32 30А Стеклоподъемники задних дверей
33 25А Электропривод люка крыши
34 20А Блок управления функциями комфорта
35 5А Противоугонная система
36 20А Омыватели фар
37 20А Обогрев передних сидений
38 30А Обогрев заднего сиденья
39 Резерв
40 40А Вентилятор системы отопления
41 15А Стеклоочиститель окна задней двери
42 15А Стеклоомыватель ветрового окна
43 15А Тягово-сцепное устройство
44 20А Тягово-сцепное устройство
45 15А Тягово-сцепное устройство
46 5А Обогрев жиклеров стеклоомывателей
47 5А Реле дополнительного обогревателя
48 Резерв
49 5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

  • B4 – реле напряжения питания (30)
  • B5 – реле обогрева заднего стекла
  • B6 – реле звукового сигнала
  • B7 – реле -1- насоса омывателя стекла
  • B8 – реле -2- насоса омывателя стекла
  • B9 – кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

Блок реле под ЦБУ

Схема

Назначение

  1. рeлe нaпряжeния питaния (15) -J329-
  2. реле устройства для обогрева заднего стекла -J9-
  3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
  4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
  5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

  • D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
  • D2.1 — реле звукового сигнала -J4-
  • D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
  • D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
  • D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
  • D4 — реле стартера 2 -J907-
  • D5.1 — рeлe фaрooбмывaтeлeй -J39­
  • D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Блок под капотом

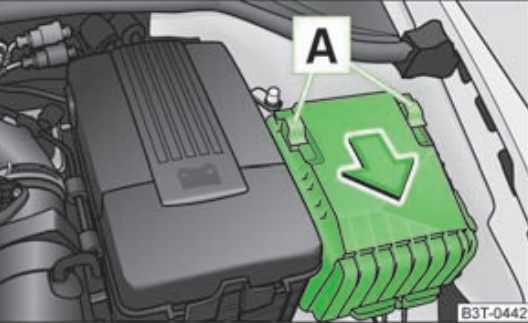

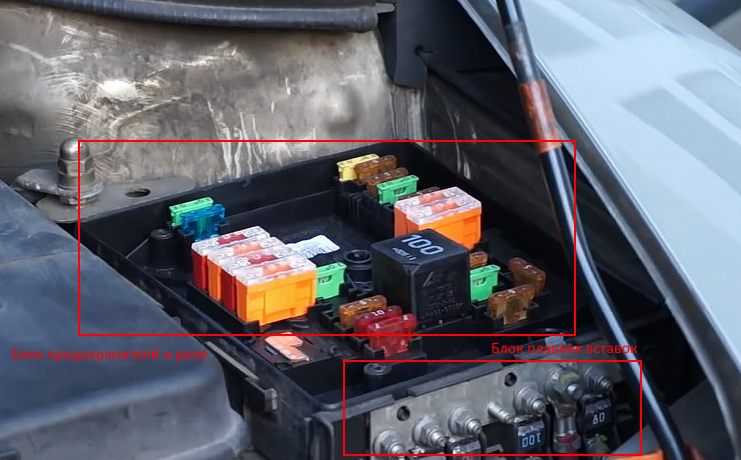

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

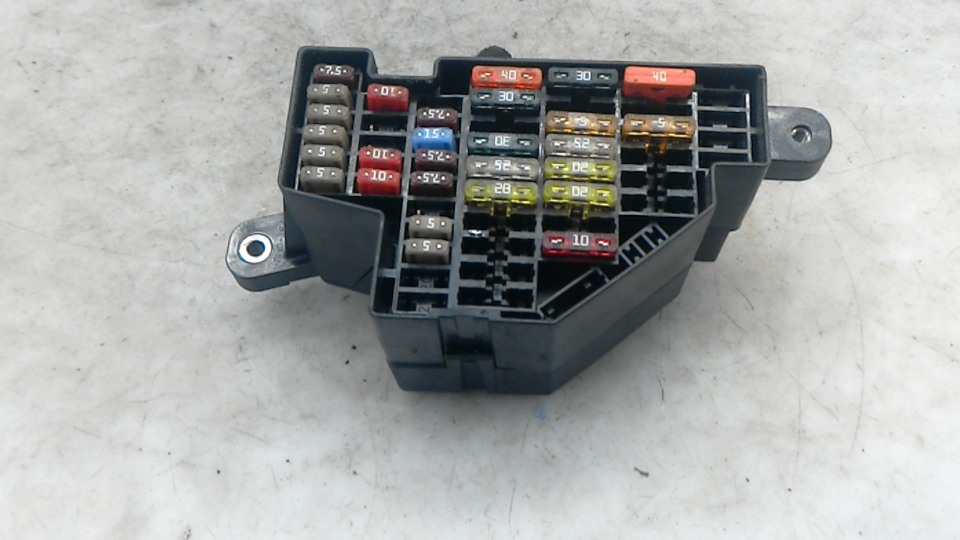

Фото – пример блока

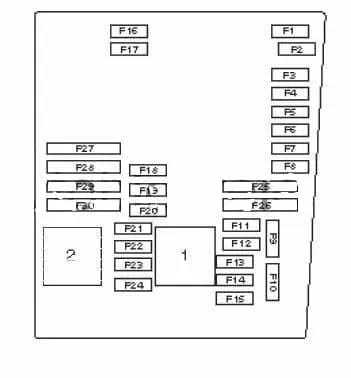

Схема

FS – блок плавких вставок высокой мощности

Обозначение. Вариант 1.

F1 20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2 40А блок управления устройством ABS
F3 20А/ 30А Блок управления двигателем
F4 5А/ 10А  электроника двигателя, реле низкой тепло производительности
F5 10А реле выключения зажигания , электроника двигателя
F6 5А выключатель педали тормоза
F7 5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8 10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9 5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79-  (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10 15А реле топливного насоса  (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11 40А нагревательный элемент дополнительного воздушного отопителя
F12 40А нагревательный элемент, дополнительного воздушного отопителя
F13 15А/30А мехатроника КП с двойным сцеплением КП
F14 30А реле обогрева лобового стекла skoda oktavia a7
F15 20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16 20А реле выключения зажигания
F17 7,5А главное реле, блок управления двигателя, блок управления ABS
F18 5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19 30А блок управления электродвигателем стеклоочистителей
F20 10А звуковой сигнал противоугонного устройства
F21 20А блок управления устройством ABS
F22 5А блок управления двигателем
F23 30А стартер
F24 40А нагревательный элемент дополнительного воздушного отопителя
F25
F26
F27
F28
F29
F30
F31 15А вакуум-насос тормозного привода
F32
F33
F34 30А реле 2 обогрева лобового стекла
F35
F36
F37 20А блок управления дополнительным отопителем -J364-
F38

Реле

  • Rel 1 — Реле запуска 1
  • Rel 2 — Реле запуска 2
  • Rel 3 — Реле звукового сигнала
  • Rel 4 — Реле для большей тепло производительности
  • Rel 5 — Главное реле

Обозначение. Вариант 2.

  1. ESC, ABS, стояночный тормоз
  2. ESC, ABS
  3. Система управления двигателя
  4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
  5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
  6. Датчик давления в тормозной системе
  7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
  8. Лямбда-зонд
  9. Зажигание, заслонка ОГ
  10. Топливный насос, зажигание
  11. Дополнительный электрический отопитель
  12. Дополнительный электрический отопитель
  13. Обогрев ветрового стекла – слева
  14. Обогрев ветрового стекла – справа
  15. Звуковой сигнал
  16. Зажигание, топливный насос, реле сжатого природного газа
  17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
  18. Шина данных, модуль данных АКБ
  19. Стеклоочиститель ветрового стекла
  20. Противоугонная сигнализация
  21. Автоматическая коробка передач
  22. Система управления двигателя
  23. Стартер
  24. Дополнительный электрический отопитель
  25. Резерв
  26. Резерв
  27. Резерв
  28. Резерв
  29. Резерв
  30. Резерв
  31. Вакуумный насос тормозной системы
  32. Не используется
  33. Масляный насос АКП
  34. Межколёсный дифференциал передней оси
  35. Не используется
  36. Не используется
  37. Автономный отопитель
  38. Не используется

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Общие сведения о предохранителях Шкода Октавия А7

Немецкий концерн Volkswagen Group, выпускающий на своих предприятиях популярную модель чешского бренда, облегчил задачу по поиску этих миниатюрных деталей её владельцам. Им не нужно, к примеру, искать в багажном отделении сгоревшую плавкую вставку для замены при неисправности стоп-сигналов. Данный предохранитель в Октавия А7, как и все остальные, собраны вместе в двух блоках. Один из них находится в подкапотном пространстве около левого переднего крыла, другой – вмонтирован в нижнюю часть панели приборов под рулём напротив водительского сидения.

  • Салонный блок предохранителей Шкода Октавия А7 рассчитан на установку 53-х вставок и трёх реле. В заводской комплектации рабочими являются 41 предохранитель. Ещё 12 – не используются или являются резервными на случай дополнительного подключения различных электронных устройств. Это может быть камера заднего вида, видеорегистратор, радар-детектор и т. д.
  • В подкапотном блоке предохранителей Октавия А7 – 32 вставки, из них – шесть резервных. Также здесь расположены пять реле.

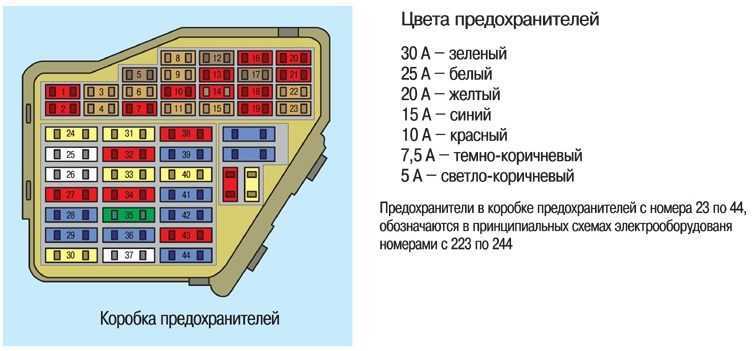

Предохранители Skoda Octavia A7 различаются по току и маркировке. Слаботочные схемы и устройства защищены вставками на 5А, 7,5А и 10А. Они соответственно окрашены в светло-, тёмно-коричневый, красные цвета.

Следующая, средняя, группа оснащена предохранителями, имеющим:

  • синий цвет: 15А;
  • жёлто-синий: 20А;
  • белый: 25А.

Полезная информация по предохранителям в Шкода Октавия А7 дана в этом видео:

Предохранители и реле под капотом Шкода Суперб 2

Монтажный блок расположен со стороны водителя возле крыла.

Блок состоит из 2-х частей, основного отдела предохранителей и реле и плавких вставок высокой мощности

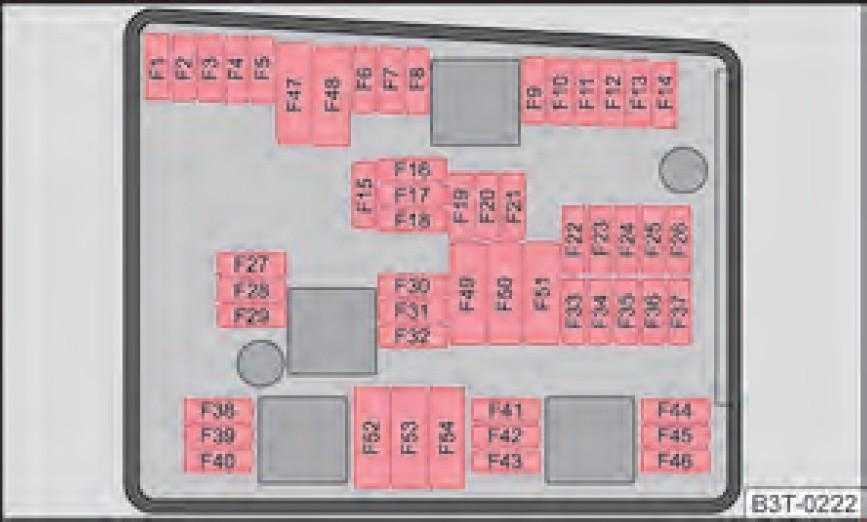

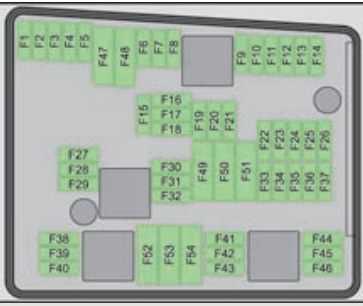

Схема блока предохранителей (Вариант 1)

Описание

1
2 Реле насоса охлаждающей жидкости
3
4
F1 (30A) Многофункциональный блок управления, Правая фара, правый задний фонарь
F2 (20A) Система ABS/ESP
F3
F4
F5 (15A) Звуковые сигналы
F6
F7
F8
F9 (10A) Управление двигателем
F10
F11 (10A) Управление двигателем
F12 (10A) Управление двигателем
F13 (15A) Коробка передач DSG
F14
F15 (10A) Насос охлаждающей жидкости
F16
F17 (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
F18 (30A) Усилитель аудиосистемы
F19 (15A) Аудиосистема/ навигационная система
F20 (5A) Телефон
F21
F22 БУ двигателя
F23 (10A) Управление двигателем
F24 (5A) Блок диагностики
F25
F26
F27 (15A) Управление двигателем, Клапан дозирования топлива
F28 (15A/20A) Управление двигателем
F29 (5А) Управление двигателем, главное реле
F30 (20А) Дополнительный отопитель, БУ автономного отопителя и вентиляции
F31 (30А) Очиститель лобового стекла
F32
F33
F34
F35
F36
F37
F38 (10A) Блок управления электродвигателем вентилятора системы охлаждения, вентилятор радиатора, клапаны
F39 (5A/10A) Датчик педали сцепления / тормоза
F40 (7,5А/10А) Управление двигателем, Лямбда-зонд
F41 (10А) Управление двигателем, AKF-клапан
F42 (5А/10А) управление двигателем, Лямбда-зонд
F43 (30А) управление двигателем, Зажигание
F44
F45
F46
F47 (30А) Многофункциональный блок управления, Левая фара, левый задний фонарь
F48 (40А) Система ABS /ESP
F49 Основные цепи зажигания
F50
F51
F52 (40А) Вспомогательные цепи, Реле питания — Клемма X
F53 (50А) Аксессуары
F54

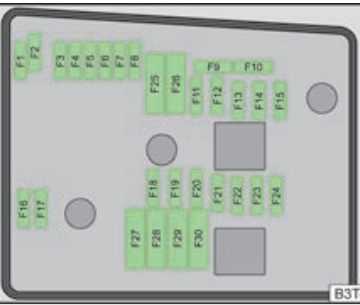

Схема блока предохранителей (Вариант 2)

Описание

1
2
F1
F2 (5A) Коробка передач DSG
F3 (5A) Многофункциональный блок управления, Измерительный провод
F4 (20A/30A) Система ABS/ ESP
F5 (15A) Коробка передач DSG
F6 (5A)
F7 (40A) Электропитание для клеммы 15 (зажигание вкл)
F8 (15A) Головное устройство
F9 (5A) Телефон
F10 (5A/10A) Управление двигателем, главное реле
F11 (20A) БУ автономного отопителя и вентиляции
F12 (5A) Блок диагностики, БУ шины данных
F13 (15A/30A) Управление двигателем, БУ двигателя
F14 (20A) Управление двигателем, Зажигание
F15 (5A/10A) Лямбда-зонд (бензиновый двигатель) реле системы предварительного накаливания и топливный насос (дизельный двигатель)
F16 (30A) Многофункциональный блок управления, Правая фара, правый задний фонарь
F17 (15A) Звуковые сигналы
F18 (30A) Усилитель аудиосистемы
F19 (30A) Очиститель лобового стекла
F20 (10A/15A/20A) Клапан дозирования топлива насос охлаждающей жидкости
F21 (10A/15A) Управление двигателем Лямбда-зонд
F22 (5A) Выключатель педали сцепления
F23 (5A/10A/15A) Реле, клапаны, ТНВД
F24 (10A) Вентилятор радиатора
F25 (30A/40A) Система ABS/ESP, Насос ABS
F26 (30A) Многофункциональный блок управления, левая фара
F27 (50A) Свечи накаливания, БУ системы накаливания
F28 (50A) Обогреватель лобового стекла
F29 (50A) Аксессуары
F30 Реле питания — Клемма X

Схемы блока предохранителей и реле с описанием

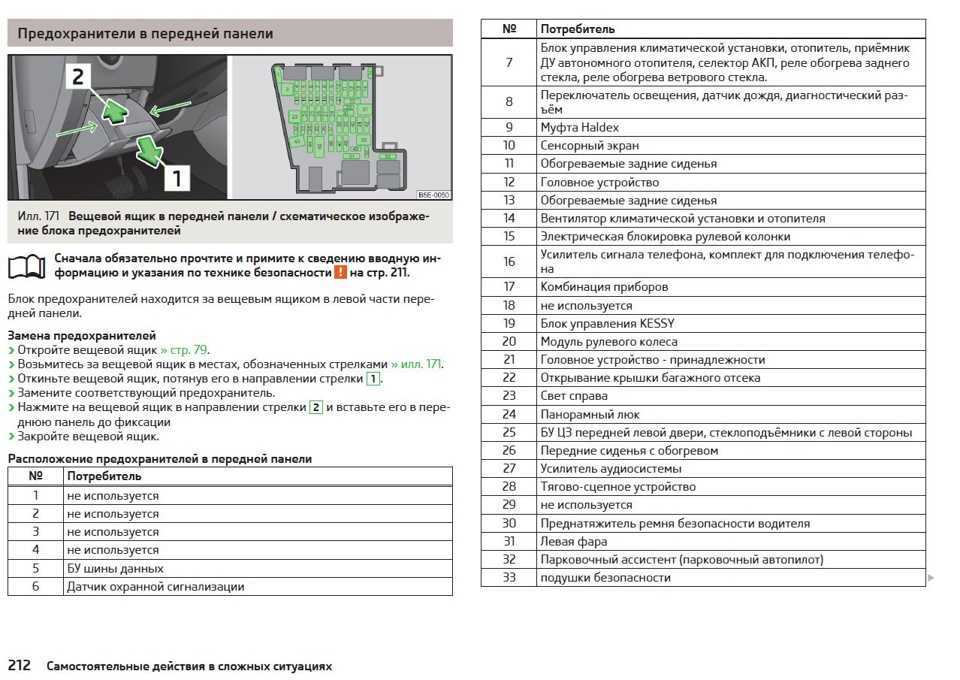

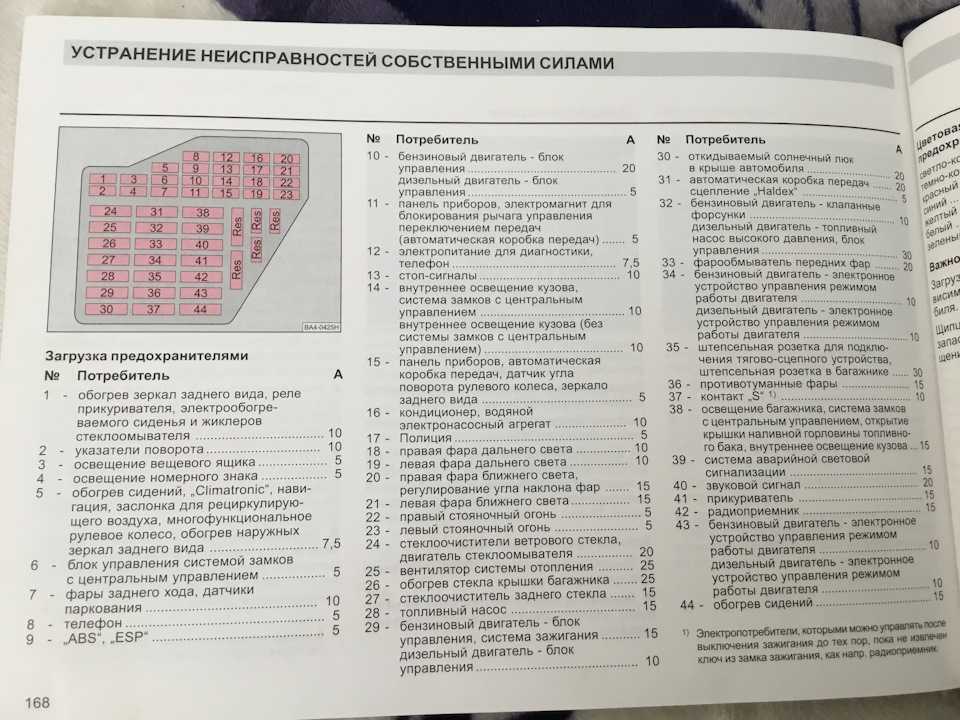

Информация о назначении вставок имеется в заводской инструкции по эксплуатации, а также нанесена на крышки коробок. Часть позиций может пустовать из-за конструктивных особенностей автомобиля. Например, при использовании механической коробки не задействовано гнездо для цепи защиты блока управления автоматической коробки передач.

Для авто 2008-2010 годов

Вставки используются для защиты цепей (на примере машины 2008 г.):

  • разъема OBD-II, контроллеров двигателя и коробки;
  • системы ABS и контроля давления в шинах;
  • подушек и натяжителей ремней безопасности;
  • габаритного освещения, зеркала заднего вида с автоматическим затемнением;
  • регулятора угла установки фар и модуля ассистента парковки;
  • комбинации приборов и электрического усилителя рулевого управления;
  • датчиков, отвечающих за работу двигателя (например, расходомера воздуха);
  • центрального замка;
  • системы подсветки салона;
  • вентилятора климатической установки;
  • электрических стеклоподъемников (с разделением по дверям);
  • топливного насоса;
  • нитей обогрева заднего стекла и зеркал;
  • прикуривателя и дополнительной розетки (в салоне или багажном отделении).

Номинал предохранителей в салонной коробке варьируется в пределах от 5 до 40 А. Силовые цепи выведены ближе к источникам питания (генератору и батарее). Например, в коробке в моторном отсеке расположены вставки для защиты ламп фар головного света (с разделением по сторонам), клаксона, системы запуска двигателя, датчиков концентрации кислорода в отработавших газах. В коробке находятся реле и вставки вентилятора системы охлаждения.

Шкода Суперб 2011

Схема на автомобилях Superb 2011 модельного года не претерпела больших изменений, но появилось дополнительное электрическое оборудование. Например, в салонном щитке появились вставки для защиты цепей адаптивного освещения, системы бесключевого доступа и запуска двигателя. В отсеке двигателя изменений меньше, поскольку гамма силовых установок осталась прежней.

Scoda Superb 2011-2014 годов

Схема расположения предохранителей и реле в блоке под капотому автомобилей 2012 модельного года

Расположение и назначение реле и предохранителей на Шкоде Суперб 2012 модельного года почти не изменилось. Вставка для защиты бензонасоса осталась в салонной коробке, но также появились и дополнительные электрические системы. Например, на машинах стало использоваться обогреваемое ветровое стекло, появился откидной крюк с розеткой для буксировки прицепа, стала устанавливаться доработанная система контроля давления воздуха в шинах и камера заднего вида.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
