Предохранители и реле nissan tiida

В салоне

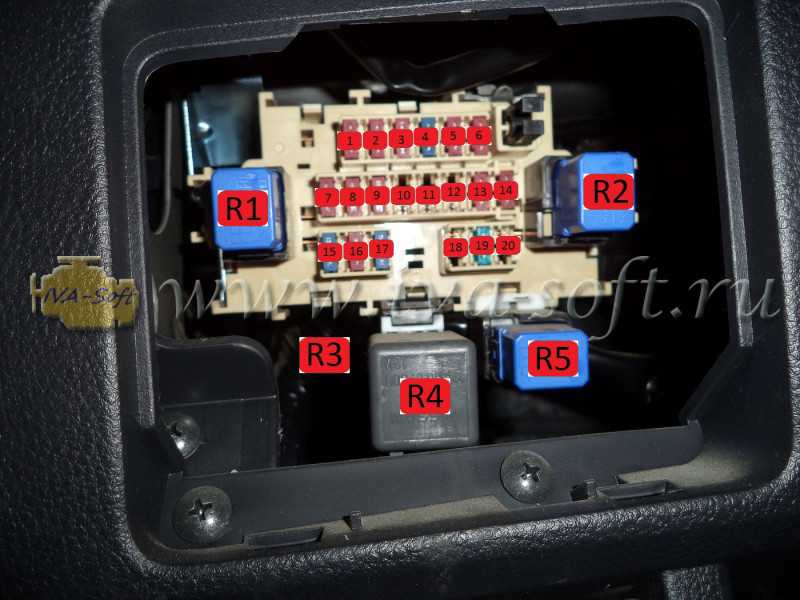

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото — схема

Описание предохранителей

За прикуриватель отвечает предохранитель номер 19 на 15А.

Назначение реле

• R1 — Электровентилятор отопителя
• R2 — Дополнительное оборудование
• R3 — Реле (нет данных)
• R4 — Обогрев наружных зеркал
• R5 — Иммобилизатор

Вариант 2

Фото — схема

Обозначение

1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
2. 10A Обогреватель заднего стекла и боковых зеркал
3. 15A Мотор омывателя переднего и заднего стекла
4. 10A Приборная панель
5. 10A Электроника
6. 10A Модуль подушек безопасности
7. 10A Электроника
8. —
9. 10A Освещение салона и багажника
10. —
11. —
12. 10A Стоп-лампы
13. 10A Passive Entry (Для систем с Чип-ключом)
14. 10A Электроника
15. 15A Розетка — прикуриватель
16. 10A Подогрев сидений
17. 15A Розетка — консоль, багажник
18. 15A Вентилятор отопителя / кондиционера
19. 10A Кондиционер
20. 15A Вентилятор отопителя / кондиционера

За прикуриватель отвечают предохранители 15 и 17 на 15А.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Инструменты

Для замены потребуется:

• отвертка;
• пинцет;
• набор новых предохранителей.

Пинцет для извлечения автомобильных электропредохранителей

Шаги

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

• обогрев заднего стекла;
• двигатель привода дроссельной заслонки;
• противотуманные фонари;
• стеклоподъемники.

Реле расположенные на обратной стороне:

• зажигание;
• добавочное оборудование;
• вентиляция, печь, кондиционер.

1. Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
4. После того, как он найден, можно переходить к его смене.
5. Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
6. В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
7. Устанавливаем новый.
8. Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
9. После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

В моторном отсеке находятся реле, отвечающие за следующие потребители:

• противотуманные фары;
• вентиляторы;
• вспомогательное оборудование;
• магнитная муфта компрессора кондиционера;
• включения «Р» и «N» режимов АКПП;
• ближний свет;
• звуковой сигала.

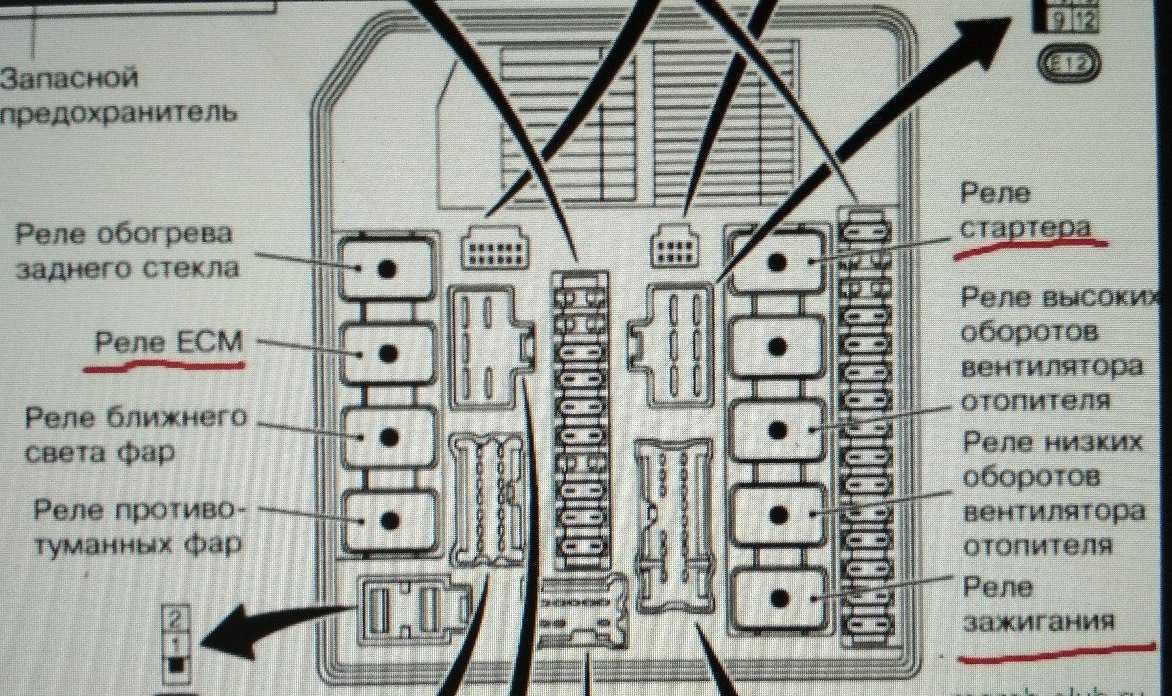

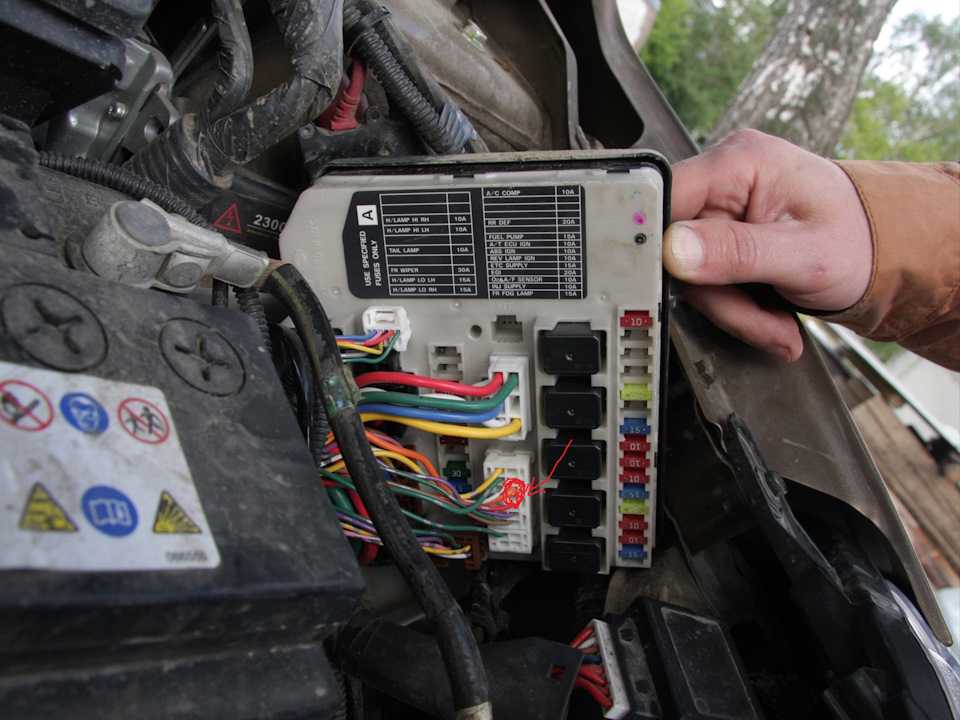

Блок, находящийся в моторном отделении

1. Чтобы получить доступ к блоку, в котором находятся реле, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Чтобы заменить реле, отвечающие за вентиляторы, нужно отжать пару фиксаторов.
4. Пошатывая, потянуть реле вверх.
5. Извлекаем его.
6. Ставим новое.
7. Когда станет на свое место, должен послышаться характерный щелчок.
8. Чтобы заменить элемент, отвечающий за звуковой сигнал, нужно нажать на защелку внизу колодки.
9. Извлекаем реле.
10. Ставим новое, должен послышаться щелчок.
11. Меняя элемент отвечающий за вентиляторы отжимаем фиксаторы.
12. Извлекаем заменяемый элемент.
13. Ставим новый. То, что он стал на свое место, просигнализирует характерный щелчок.
14. Другие меняются так же как вышеописанные.

Рекомендации по техническому обслуживанию предохранителей

Чтобы вставки прослужили подольше владельцу Тииды рекомендуется:

• проверять монтажник на наличие влаги и просушивать его каждый раз после езды по лужам или после сильного дождя;
• покупать новые элементы только у проверенных, сертифицированных продавцов и сервисов;
• не устанавливать предохранители иной, нежели указана, мощности;
• иногда проверять блоки с помощью мультиметра.

В среднем замена предохранителей требуется после каждых 60 тыс. км пробега.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник статьи: http://rus-avtomir.ru/remont/predohraniteli-tiida

Схема предохранителей

Расположение мало менялось между выпуском первого поколения в 2005 (для японского рынка), 2007 (для отечественного) годами и сегодняшним днем. Основные различия касаются двух вариантов в салоне авто.

Схема первого варианта блока

Предохранитель	Мощность, А	Что защищает
1	10	Систему пассивной безопасности
2	10	Дополнительное оборудование в салоне
3	10	Комбинацию приборов
4	15	Насос омывателя стекол
5	10	Обогрев наружных зеркал
6	10	Электропривод зеркал, аудиосистему
7	10	Стоп-сигнал
8	10	Освещение внутри салона
9	10	ЭБУ кузова
10	—	Резервный
11	10	Лампу габаритов правой задней фары
12	10	Лампу габаритов левой задней фары
13	10	Комбинацию приборов
14	10	Дополнительное оборудование в салоне
15	15	Электродвигатель вентилятора охлаждения двигателя
16	10	Систему отопления, кондиционирования и вентиляции
17	15	Электродвигатель вентилятора охлаждения двигателя
18	—	Резервный
19	15	Прикуриватель и розетку подключения дополнительного оборудования
20	—	Резервный

Также на расшифровке схемы можно найти 5 реле:

• R1 — электровентилятора отопителя;
• R2 — дополнительного оборудования;
• R3 — резерва;
• R4 — обогрева наружных зеркал;
• R5 — иммобилизатора.

Второй вариант блока в салоне, появившийся после 2008 года, имеет иную схему.

Предохранитель	Мощность, А	Что защищает
1	10	Аудиосистему, моторы поворотных зеркал, питание NATS, привод Audio-Acc
2	10	Обогреватели зеркал
3	15	Мотор омывателей стекол
4	10	Главная панель
5	10	Электроборудование
6	10	Подушки безопасности
7	10	Электрооборудование
8	—	—
9	10	Салонный свет
10	—	—
11	—	—
12	10	Стоп-свет
13	10	Пассивный вход
14	10	Электрооборудование
15	15	Прикуриватель и розетку
16	10	Обогрев сидений
17	15	Розетка-консоль, замок багажника
18	15	Отопление и кондиционер
19	10	Кондиционер
20	15	Вентилятор отопления и кондиционера

Вплоть до появления нового поколения 2015-го, схемы блоков в подкапотном пространстве не претерпели никаких заметных изменений.

Предохранитель	Мощность, А	Что защищает
1	20	Обогрев стекла задней двери
2	—	Резервный
3	20	ЭБУ мотора
4	—	Резервный
5	30	Омыватель переднего стекла
6	—	Резервный
7	10	Электромагнитную муфту компрессора кондиционера
8	10	Лампы освещения номера авто
9	15	Предохранитель противотуманок
10	15	Левая ближняя блок-лампа
11	15	Ближняя правая блок-лампа
12	10	Дальняя правая блок-фара
13	10	Дальняя левая блок-лампа
14	—	Резервный
15	—	Резервный
16	10	Датчики концентрации кислорода в отработавших газах
17	10	Систему впрыска топлива
18	—	Резервный
19	15	Топливный модуль
20	10	Датчик АКПП
21	10	ABS
22	10	Выключатель заднего света
23	—	Резервный
24	15	Дополнительное оборудование

В первом блоке присутствуют 4 реле:

1. R1 — обогрева заднего стекла;
2. R2 — охладительного вентилятора;
3. R3 — охладительного вентилятора;
4. R4 — зажигания.

Предохранитель прикуривателя: где находится

Плавкий элемент, отвечающий за защиту розетки расположился в основном блоке. В его первом варианте он имеет номер 19 и мощность 15 Ампер, а во втором — 15 и 17.

Предохранитель и реле печки

Один из самых часто перегорающих элементов — реле моторчика печки часто коротит из-за слишком большого потребления тока. Замена вставки и реле не составит большого труда, главное помнить их местоположение. У предохранителя — это номера 16 и 20 в главном блоке первого или второго типов. Реле стоит искать в основном блоке R1 или во втором под капотом.

Бензонасос

Элемент, отвечающий за защиту топливного насоса, расположился под номером 57 с мощностью 15 А во втором блоке моторного отсека.

Расположились в главном моторном блоке первого варианта под номерами 11 и 12.

Стоп сигнал

Установлен в блоке салона, как первого, так и второго вариантов. Если в первом случае — №7, то во втором — №12. Мощность обоих — 10 Ампер. Это один из самых недорогих артикулов, если потребуется замена в случае поломки.

№ 16 расположен в основном блоке салона авто первого варианта сборки и имеет мощность 10 А.

Расположение и назначение предохранителей и реле автомобиля Nissan Tiida (2008 год)

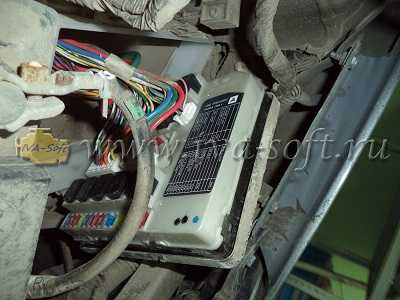

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п	Обозначение
1	Предохранители на клемме + АКБ
2	Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3	Монтажный блок около аккумуляторной батареи
4	Блок дополнительных реле

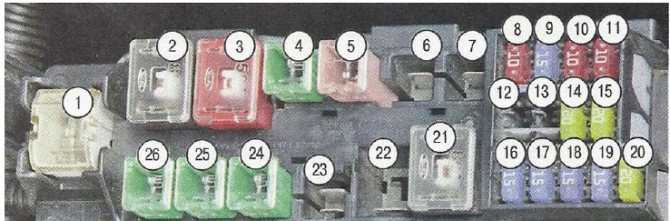

Предохранители на клемме + АКБ

Обозначение	Сила тока	Назначение (цепь защиты)
1	120	Усилитель рулевого управления, ABS, омыватель фар.
2	60	Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3	80	Лампы ближнего и дальнего головного света.
4	80	Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5	100	Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

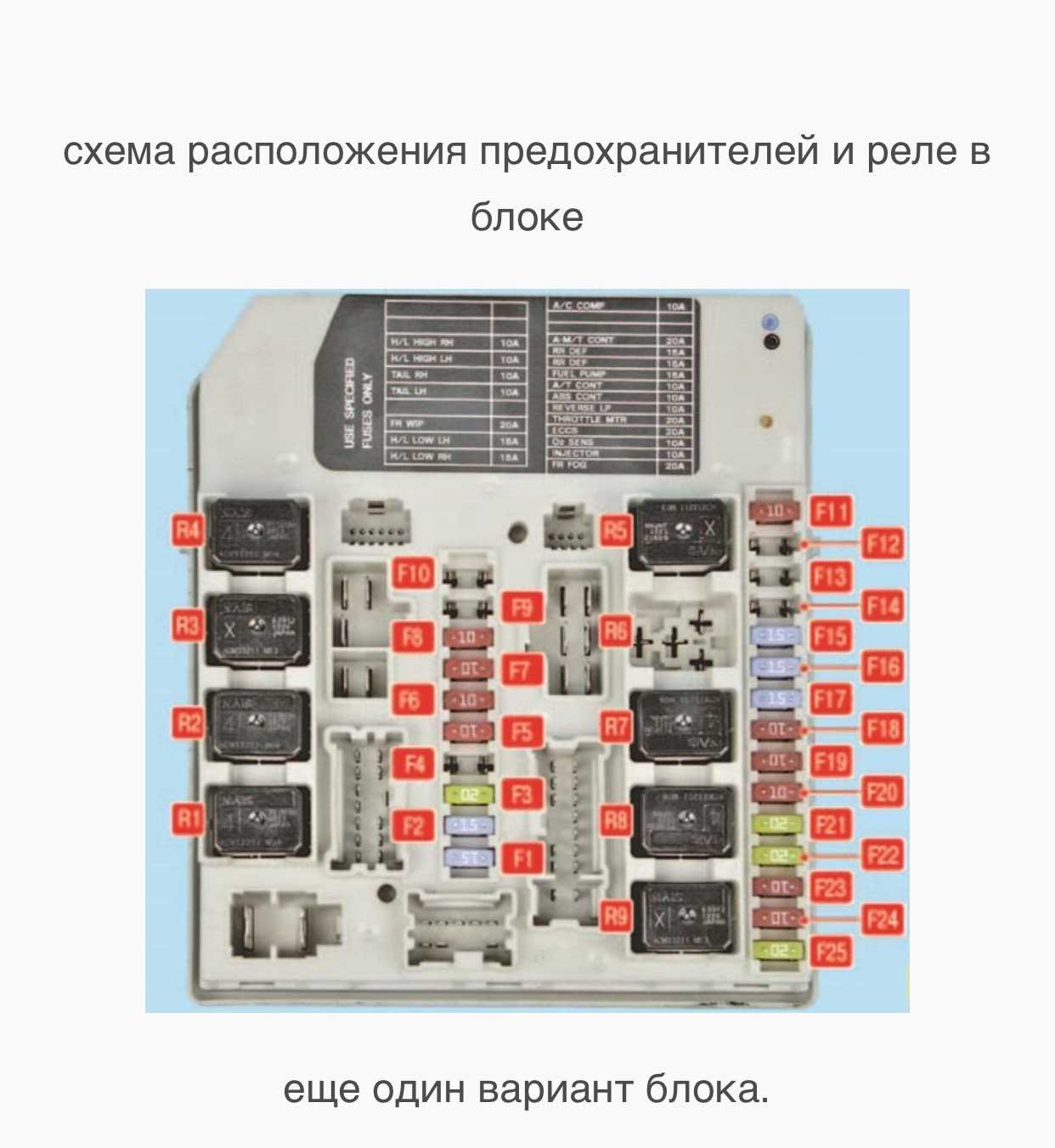

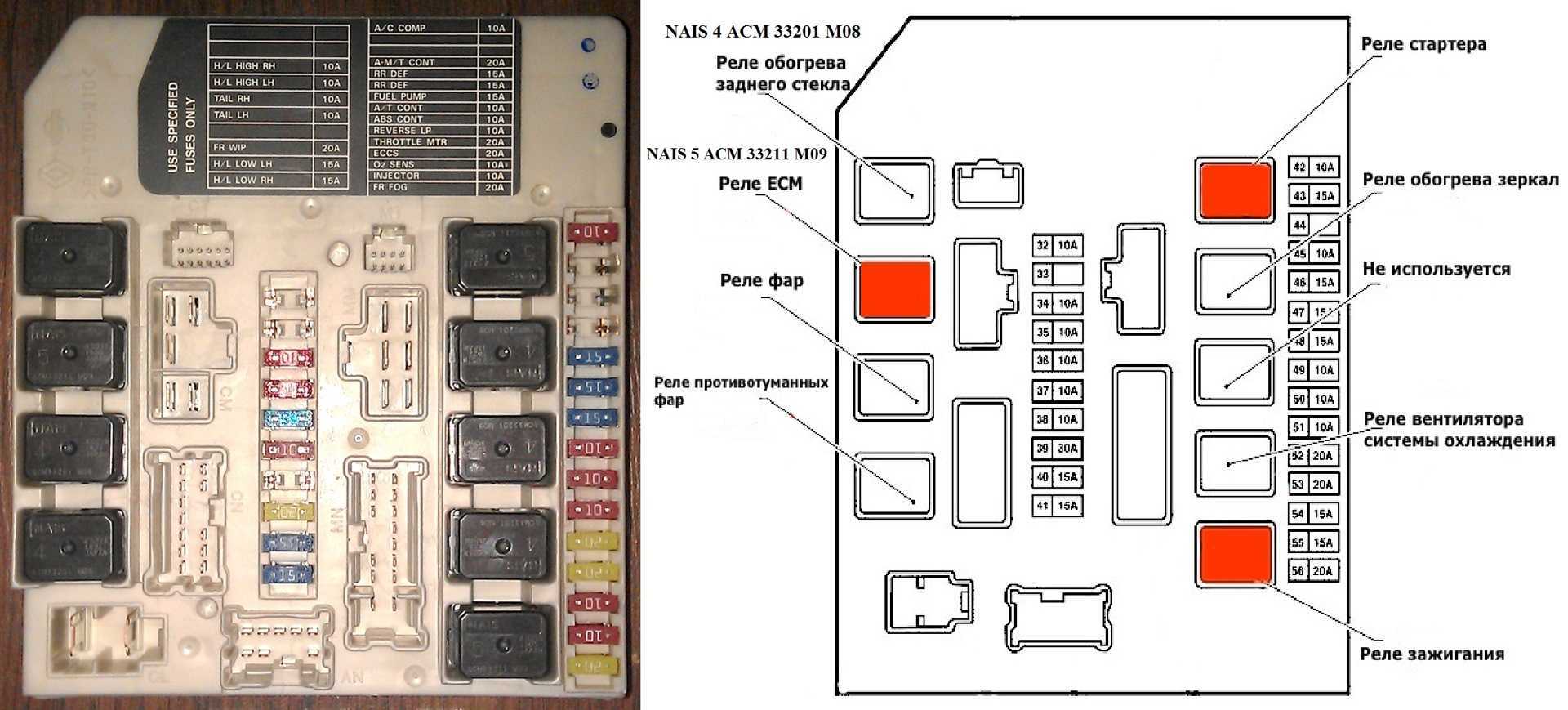

Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.

Далее представлено расположение и назначение предохранителей и реле.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле обогрева заднего стекла
R2	—	Главное реле блока управления двигателем
R3	—	Реле ближний свет фар
R4	—	Реле дальнего света
R5	—	Реле стартера
R6	—	Реле вентилятора 2 системы охлаждения двигателя
R7	—	Реле вентилятора 1 системы охлаждения двигателя
R8	—	Реле вентилятора 3 системы охлаждения двигателя
R9	—	Реле зажигания
1	—	—
2	—	—
3	10	Правая фара, дальний свет
4	10	Левая фара, дальний свет
5	—	—
6	10	Задние фонари
7	—	—
8	30	Стеклоочиститель
9	15	Левая фара, ближний свет
10	15	Правая фара, ближний свет
11	10	Компрессор кондиционера
12	—	—
13	—	—
14	—	—
15	20	Обогрев заднего стекла
16	—	—
17	20	Топливный насос
18	10	Блок управления автоматической коробкой переключения передач
19	10	Блок управления ABS
20	10	Лампы заднего хода
21	15	Дополнительное оборудование
22	20	Блок управления двигателем
23	10	Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд)
24	10	Система впрыска топлива
25	15	Передние противотуманные фары

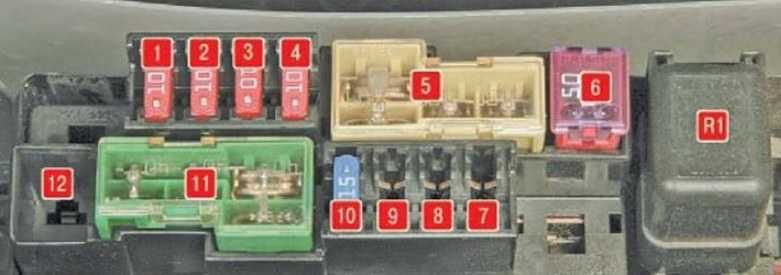

Монтажный блок около аккумуляторной батареи

Далее представлено расположение и назначение предохранителей и реле.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле звукового сигнала
1	10	Иммобилайзер
2	10	Обогрев сидений
3	10	Цепь возбуждения генератора
4	10	Звуковой сигнал
5	60/30/30	Блок управления усилителем рулевого управления / омыватель головных фар / система ABS
6	50	Электрические стеклоподъемники
7	—	—
8	—	—
9	—	—
10	15	Аудиосистема
11	40/40/40	Замок зажигания / блок управления электрооборудованием кузова / система ABS
12	—	—

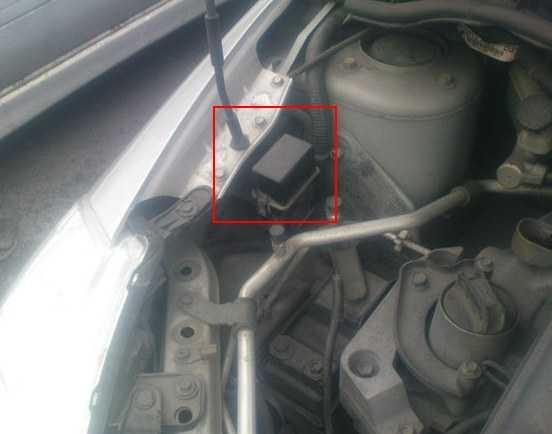

В блоке дополнительных реле расположено реле включения омывателя головных фар.

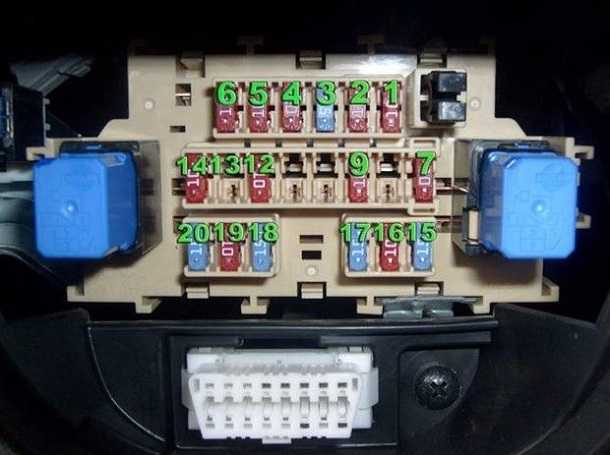

Монтажный блок в салоне автомобиля

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле обогрева заднего стекла элетровентилятора отопителя
R2	—	Реле дополнительного оборудования
R3	—	Реле (не установлено)
R4	—	Реле обогрева наружних зеркал
R5	—	Реле иммобилайзера
1	10	Система пассивной безопасности (подушки безопасности, SRS)
2	10	Дополнительное оборудование салона
3	10	Комбинация приборов
4	15	Насос стеклоомывателя
5	10	Обогрев наружных зеркал
6	10	Электропривод зеркал, аудиосистема
7	10	Стоп-сигналы
8	10	Освещение салона
9	10	Блок управления электрооборудованием кузова
10	—	—
11	10	Лампа габаритного огня правого заднего фонаря (не установлен)
12	10	Лампа габаритного огня левого заднего фонаря (не установлен)
13	10	Комбинация приборов
14	10	Дополнительное оборудование салона
15	15	Электродвигатель системы охлаждения двигателя
16	10	Система отопления, кондиционирования и вентиляции салона
17	15	Электродвигатель системы охлаждения двигателя
18	—	—
19	15	Розетка для подключения дополнительного оборудования
20	—	—

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Описание предохранителей на автомобиль Nissan Tiida: расположение, схемы, цена

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Реле омывателя лобового стекла
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Стоимость оригинального монтажного блока на Nissan Tiida (С10, С11, С12, С13) от 3000 рублей. Качественные аналоги от 2300 – 2400 рублей. Реле – коммутаторы от 500 рублей за штуку.

Признаки неисправности предохранителей на Ниссан Тиида первого – второго поколений

• В месте дислокации защитных модулей слышен запах плавленой пластмассы;
• На приборной панели сигнализирует индикатор о наличии поломки в моторном отсеке;
• Оборудование не работает при подаче тока, переключении режимов скорости, частоты вращения;
• На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

• Несоблюдение интервалов проведения технического осмотра Ниссан Тиида (С10 – С13), вследствие чего оборудование нестабильно функционирует;
• Установка не оригинальных запчастей;
• Нарушение алгоритма монтажа;
• Стороннее механическое повреждение монтажного блока с защитными модулями;
• Короткое замыкание на борту автомобиля;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 —>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Описание

p, blockquote 22,0,0,0,0 —>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Назначение

p, blockquote 25,0,0,0,0 —>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Обозначение

p, blockquote 30,0,0,0,0 —>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Источник статьи: http://vsepredohraniteli.ru/nissan/tiida.html

Экстерьер

Во внешнем облике новая модель городского хэтча демонстрирует гармоничное сочетание традиционного фирменного и динамичного спортивного стиля

На фото во фронтальном ракурсе новый кузов привлекает внимание:

• отличной аэродинамикой передка;
• пологими углами наклона лобового стекла и украшенного ребристыми боковыми профилями капота;
• компактным форматом украшенной брендовым логотипом и фигурной хромированной накладкой пластиковой радиаторной решетки;
• С-образной формой ДХО многоэлементной ксеноновой или светодиодной, в топовых модификациях, передней оптики.

В лучших европейских традициях оформлен нижний сегмент передка. В наличии слегка выступающий бампер с закруглёнными боковинами, чёрная пластиковая трапеция нижнего воздухозаборника и интегрированный в диффузоры комплект противотуманных огней.

Динамичный силуэт Тииды образца 2021 года включает в себя короткий наклонный капот, ниспадающую к корме пологую линию крыши, контрастное сочетание хромированного полупериметра и черной пластиковой рамы трёхэлементного остекления.

Отсутствие рельефов и ярких деталей кузовного декора компенсирует оригинальный дизайн зеркал и 16-дюймовых колёсных дисков.

Конструктив тыльной стороны кузова оформлен с узнаваемыми деталями кроссоверной компоновки. В наличии:

• традиционный спойлерный козырёк;
• крутой уклон заднего остекления;
• украшенная фирменной символикой и серебристым шильдиком компактная дверь багажника;
• оригинальная форма и графика многофункциональных фонарей.

В комплектации широкого массивного бампера – декоративная пластиковая вставка и малогабаритный обвес. В качестве декора использованы элементы ребристого аэродинамического рельефа.

Замена предохранителей на Nissan Tiida

На начальном этапе необходимо подготовить:

• Комплект новых элементов защиты;
• Пластиковый пинцет для извлечения предохранителей;
• Отвертку с плоским наконечником;
• Вороток и головку на «10» для снятия монтажного блока при необходимости.

Замена модулей в салоне автомобиля:

• Помещаем техническое средство в периметр ремонтной зоны, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз во избежание произвольного отката;
• Со стороны водителя открываем дверь, слева от рулевой колонки снимаем пластиковую крышку, под которой установлен монтажный блок;
• По обозначенному порядковому номеру находим неисправный предохранитель, извлекаем его пинцетом. На штатное место вставляем новый, закрываем крышку.

Для демонтажа монтажного блока целиком необходимо дополнительно выкрутить два винта, фиксирующих плату к основанию торпеды.

Замена модулей в моторном отсеке Ниссан Тиида:

• Глушим двигатель, открываем капот, отсоединяем силовую клемму от аккумулятора;
• За АКБ расположен монтажный блок. Аккуратно снимаем пластиковую крышку, находим модуль по порядковому индексу. Пинцетом извлекаем, на его место устанавливаем новый.

По аналогии «обновляем» оставшиеся элементы при необходимости.

Рекомендации по техническому обслуживанию предохранителей

Nissan Тиида (С10 – С13)

• После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе;
• Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
• Не устанавливайте модули защиты с повышенным или пониженным амперажом. Что приведет к снижению функциональности оборудования, механизмов, агрегатов;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром. При необходимости обращайтесь за помощью к специалистам СТО.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ниссан Тиида (С10 — 13) 60 тыс. км.

Предохранители и реле Р12

расшифровка предов, может где-то ошибся немного с переводом, но постарался максимально подробно расписать

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон 2. круиз-контроль 3. дверные замки 4. прикуриватель, розетка дополнительная 5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза 6. задний ПТФ 7. обогрев стекла, навигация, противоугонная система 8. обогрев сиденья 9. круиз контроль, выключатель тормоза круиза 10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS(иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон. 11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM 12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах. 13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал 14. мотор вентилятора кондея 15. кондей 16. мотор вентилятора кондея 17. топливные форсунки, реле блока ECM, бензонасос 18. подушки безопасности 19. пустой 20. лямбда-зонды(датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники 21. сигнал на запуск(стартер), датчик света 22. прикуриватель 23. зеркала боковые, обогрев стекла 24. пустой (зарезервирован под консольную розетку) 25. кондей, очиститель и омыватель стекла 26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла 27. лямбда-зонды(датчики кислорода), топливные форсунки 28. очиститель и омыватель заднего стекла 29. бензонасос 30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида. 31. ABS, ESP

32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника 33. аудиосистема, навигация, дисплей, камера, часы, телефон 34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости 35. сигнал, система зарядки 36. фара правая ксенон 37. фара левая ксенон 38. пустой 39. пустой 40. электропривод, реле и двигатель дроссельной заслонки 41. фара левая галоген, электрокорректор 42. фара правая галоген, задний ПТФ 43. передние ПТФ 44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости

A. самый главный от АКБ B. на прерыватели 1(*1) и 2(*2) C. регулятор охлаждающего вентилятора 1 D. регулятор охлаждающего вентилятора 2 E. насос омывателя фар F. система управления накалом (дизель) G. зажигание H. зажигание I. ABS, ESP J. зажигание K. ABS, ESP

*1 дверные замки и дистанционное управление, стеклоподъёмники, люк, электропривод сидений *2 стеклоподъёмники

Так-же выкладываю краткую схему с расшифровкой, которую прислал Sergey Kvasov

, за что ему отдельное спасибо!

ВНИМАНИЕ! нумерация блока под капотом не совпадает с приведенной выше

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото – схема

Описание предохранителей

1	10А Система пассивной безопасности
2	10А Дополнительное оборудование салона
3	10А Комбинация приборов
4	15А Насос стекло омывателя
5	10А Обогрев наружных зеркал
6	10А Электропривод зеркал, головное устройство аудиосистемы
7	10А Стоп-сигналы
8	10А Освещение салона
9	10А Блок управления электрооборудованием кузова
10	Резерв
11	10А Лампа габаритного огня правого заднего фонаря
12	10А Лампа габаритного огня левого заднего фонаря
13	10А Комбинация приборов
14	10А Дополнительное оборудование салона
15	15А Электродвигатель вентилятора системы охлаждения двигателя
16	10А Система отопления, кондиционирования и вентиляции
17	15А Электродвигатель вентилятора системы охлаждения двигателя
18	Резерв
19	15А Розетка для подключения дополнительного оборудования (прикуриватель)
20	Резерв

Назначение реле

• R1 – Электровентилятор отопителя
• R2 – Дополнительное оборудование
• R3 – Реле (нет данных)
• R4 – Обогрев наружных зеркал
• R5 – Иммобилизатор

Вариант 2

Фото – схема

Обозначение

1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
2. 10A Обогреватель заднего стекла и боковых зеркал
3. 15A Мотор омывателя переднего и заднего стекла
4. 10A Приборная панель
5. 10A Электроника
6. 10A Модуль подушек безопасности
7. 10A Электроника
8. –
9. 10A Освещение салона и багажника
10. –
11. –
12. 10A Стоп-лампы
13. 10A Passive Entry (Для систем с Чип-ключом)
14. 10A Электроника
15. 15A Розетка — прикуриватель
16. 10A Подогрев сидений
17. 15A Розетка — консоль, багажник
18. 15A Вентилятор отопителя / кондиционера
19. 10A Кондиционер
20. 15A Вентилятор отопителя / кондиционера
