Схема генератора ГАЗ 3309

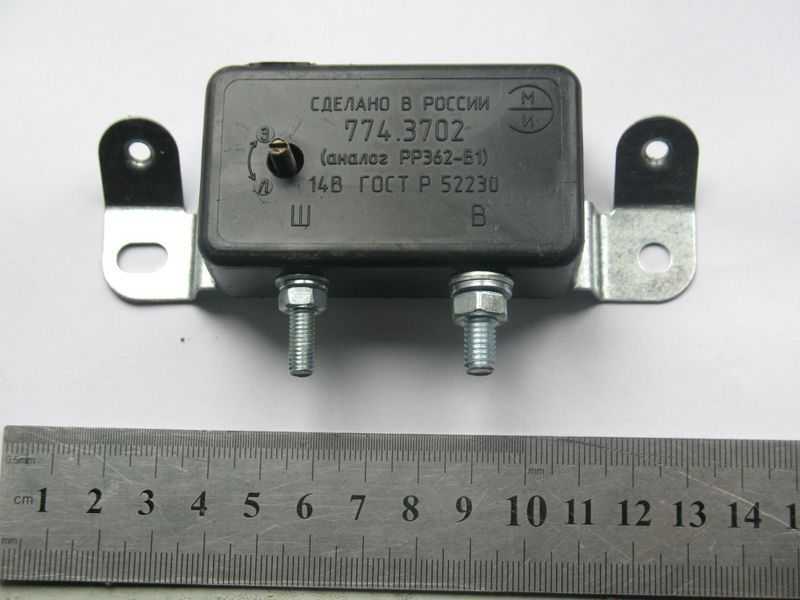

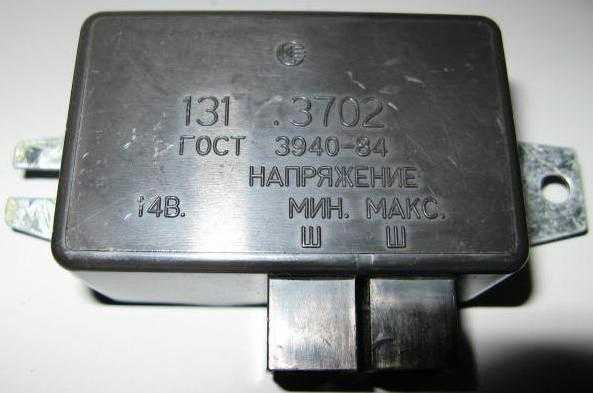

Схема генератора 5101.3701 ГАЗ 3309 с диодами и регулятором напряжения Я120М1. Диодный мост БПВ 56-65-02 старого образца с двумя проводками. Генератор ГАЗ 3309 состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.
Схема генератора ГАЗ 3309 благодаря системе с дополнительными диодами позволяет получать ток от выхода дополнительных диодов, а не от выхода генератора как прежде. Благодаря такой схеме разрядка аккумулятора через обмотку возбуждения генератора практически сводится к нулю. Ток в подобной схеме генератора ГАЗ 3309 протекает только внутри самого генератора, не используя внешние цепи и замок зажигания (кроме первоначального возбуждения).
Блоки в салоне Газ 3307 3308 3309
Блок предохранителей
Он находится в центре приборной панели за защитной крышкой и бывает двух варианта исполнения (плоские и цилиндрические предохранители).
Вариант 1
Схема
Описание
Верхний блок
| 1 | 16А Резервный |
| 2 | 8А Подкапотного фонаря, плафона освещения кабины |
| 3 | 8А Освещения приборов, подсветки выключателей |
| 4 | 8А Заднего противотуманного фонаря |
| 5 | 8А Правого переднего и заднего габаритного света, сигнализатора габаритного света |
| 6 | 8А Левого переднего и заднего габаритного света, сигнализатора габаритного света |
| 7 | 8А Ближнего света левой фары |
| 8 | 8А Ближнего света правой фары |
| 9 | 16А Дальнего света левой фары, сигнализатора дальнего света |
| 10 | 16А Дальнего света правой фары |
Нижний блок
| 1 | 16А Резервный |
| 2 | 8А Аварийной сигнализации |
| 3 | 8А Указателей поворотов |
| 4 | 8А Резервный (ГАЗ-3309), блока управления МСУД (ГАЗ-3307) |
| 5 | 8А Звукового сигнала, розетки переносной лампы |
| 6 | 8А Сигнала торможения |
| 7 | 8А Резервный |
| 8 | 8А Стеклоочистителя, стеклоомывателя |
| 9 | 16А Фонаря заднего хода, реле стеклоочистителя |
| 10 | 16А Отопителя, приборов, сигнализаторов |
Вариант 2
Схема
Обозначение
Верхний блок
| 1 | 25А Резервный |
| 2 | 15А Аварийной сигнализации |
| 3 | 15А Отопителя, зуммера падения давления воздуха в тормозах |
| 4 | 10А Стеклоочистителя, стеклоомывателя |
| 5 | 10А Резервный |
| 6 | 10А Сигнала торможения, реле |
| 7 | 20А Звукового сигнала, реле, розетки переносной лампы |
| 8 | 5А Тахографа («+» АКБ) |
| 9 | 10А Реле стеклоочистителя, света заднего хода |
| 10 | 10А Сигнализаторов, приборов, тахографа («15») |
| 11 | 5А Резервный |
| 12 | 15А Реле нагревателя топлива |
| 13 | 15А Указателей поворотов |
Нижний блок
| 1 | 25А Резервный или предпускового подогревателя |
| 2 | 15А Дальнего света правой фары |
| 3 | 15А Дальнего света левой фары, сигнализатора дальнего света |
| 4 | 10А Ближнего света правой фары |
| 5 | 10А Ближнего света левой фары |
| 6 | 10А Противотуманных фонарей, реле |
| 7 | 20А Резервный или предпускового подогревателя |
| 8 | 5А Блок системы управления двигателем («50») |
| 9 | 10А Подкапотной лампы, плафонов кабины и платформы, колодки диагностики системы управления двигателем |
| 10 | 10А Подсветки приборов и выключателей |
| 11 | 5А Блок системы управления двигателем («15») |
| 12 | 15А Габаритных огней правого борта, корректора фар |
| 13 | 15А Габаритных огней левого борта, сигнализатора габаритного света, контурных фонарей на крыше кабины |
Отдельно могут устанавливаться:
- Предохранитель цепи управления подогревателем на 20 ампер установлен в корпусе пульта управления подогревателем.
- НA стеклоочистителе имеется дополнительно термобиметаллический предохранитель вибрационного типа.

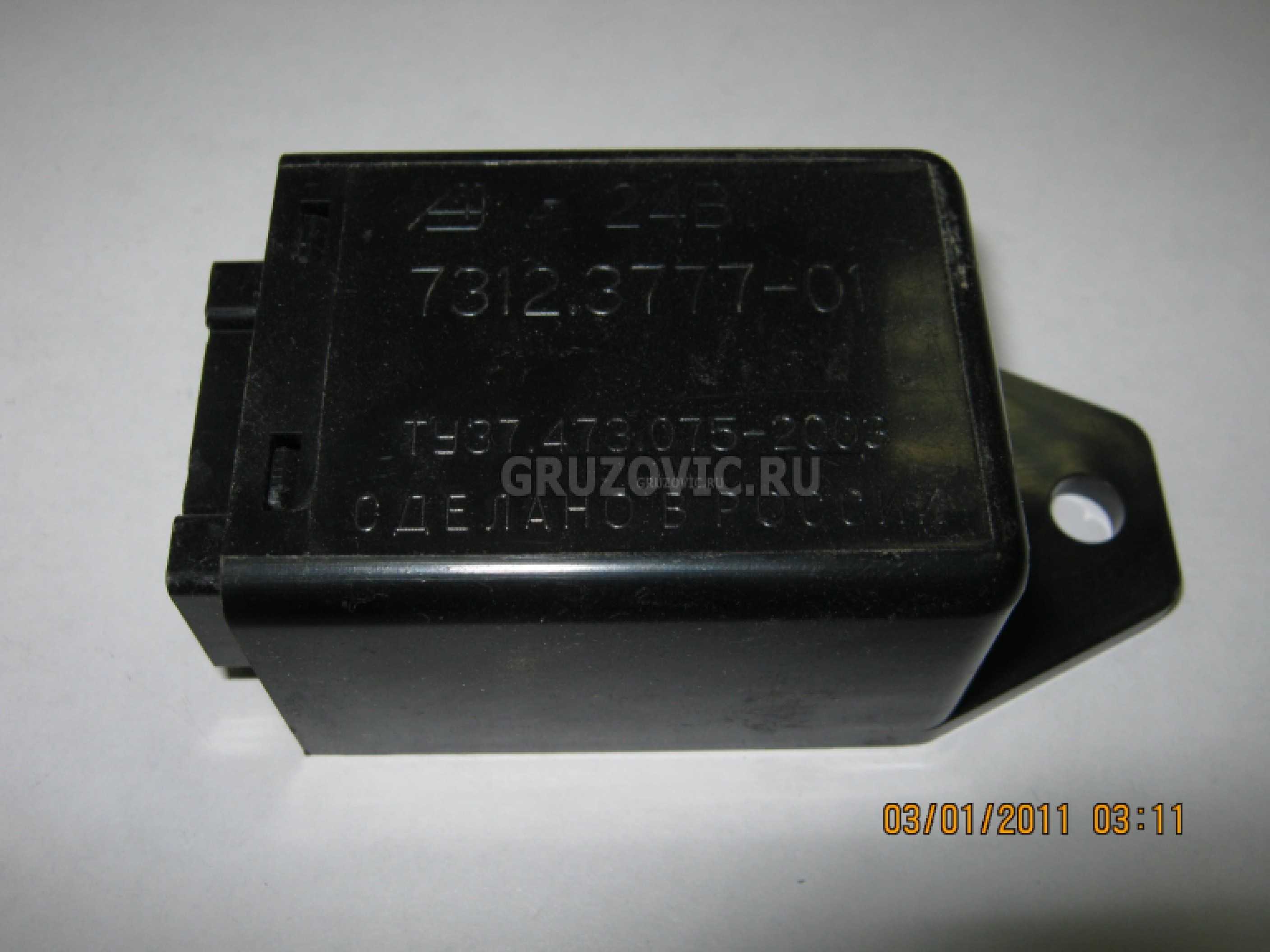

Блок реле Газ 3307 3308 3309
Данный блок расположен у левой ноги водителя, за пластиковой защитой. Его исполнение и количество элементов может быть различным.
Общая схема
Расшифровка
- Реле зажигания
- Реле блокировки стартера
- Электрооборудование предпускового подогревателя
- Резерв
- Реле звукового сигнала
- Реле стеклоочистителя (отдельно, немногим правее диагностического разъёма)
Схема генератора ГАЗ 3309
Схема генератора 5101.3701 ГАЗ 3309 с диодами и регулятором напряжения Я120М1. Диодный мост БПВ 56-65-02 старого образца с двумя проводками. Генератор ГАЗ 3309 состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.
Схема генератора ГАЗ 3309 благодаря системе с дополнительными диодами позволяет получать ток от выхода дополнительных диодов, а не от выхода генератора как прежде. Благодаря такой схеме разрядка аккумулятора через обмотку возбуждения генератора практически сводится к нулю. Ток в подобной схеме генератора ГАЗ 3309 протекает только внутри самого генератора, не используя внешние цепи и замок зажигания (кроме первоначального возбуждения).
…и вне её
Застреваем, трясёмся, но ползём, и обороты сбросить нельзя – крутящего момента не хватит, а добавишь – буксуем, но всё равно, хоть по грамму, миллиметру, но пока ползём. И зачем нам дался этот холмик? Ах, да, испытания и фотосъёмка… Сбросишь обороты – страх заглохнуть, и тогда уже точно больше не тронуться с места без посторонней помощи, добавишь – впустую буксовать или того хуже – закопаешься. Где она, золотая середина? Поди, поищи… В этот самый момент новый современный дизель с электронным управлением показывает себя во всей красе: попытки глохнуть начинаются только когда обороты вплотную подбираются к 500 мин -1 , а раскрутить его, чтобы чуть очистить протектор от рыхлого снега, можно смело до максимально допустимых 2300 мин -1 , и лишь после добрых сорока минут таких жестоких циклов, когда в раздаточной коробке включён пониженный ряд, с полной блокировкой, пару раз мигнула контрольная лампа начинающегося перегрева охлаждающей жидкости. Но стоит только чуть уменьшить нагрузку и добавить отопления, как температура спокойно опускается до безопасных 80º. Вот он, заветный «холмик». Теперь долгожданная фотосессия, а у автомобиля «перекур». После такого «спецучастка» по старой привычке хочется проверить затяжку всех резьбовых соединений и состояние прочего крепежа. Это же родной «газик»! Но теперь он больше не глохнет на холостых, не захлёбывается от недостатка крутящего момента, не кидается чёрной сажей в выхлопную трубу и не пожирает тоннами дорогостоящее топливо. Молодец, так держать!
Двигатели
Линейка силовых установок автомобиля состоит из 3 двигателей:
- 8-цилиндровый V-образный 4-тактный бензиновый агрегат ЗМЗ-5231.10 с карбюраторной системой питания и жидкостным охлаждением. Данный мотор имеет клапанный механизм OHV, систему рециркуляции отработанных газов и алюминиевые блоки. Он относится к экологическому классу «Евро-3». Параметры двигателя: рабочий объем – 4,67 л, номинальная мощность – 91,2 (124) кВт (л.с.), степень сжатия – 7,6, масса – 275 кг, максимальный крутящий момент – 3000-3400 Нм. Для мотора используется бензин Аи-80 или А-76. При дополнительной регулировке возможно применение топлива Аи-92.
- 4-цилиндровый рядный 4-тактный дизель «ММЗ Д-245» с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охладителем наддувочного воздуха. Агрегат соответствует экологическому классу «Евро-4». Параметры: рабочий объем – 4,75 л, номинальная мощность – 92,2 (125,4) кВт (л.с.), степень сжатия – 17, масса – 430 кг, максимальный крутящий момент – 1800-2100 Нм.
- 4-цилиндровый рядный 4-тактный дизельный двигатель «ЯМЗ-5344» с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охладителем наддувочного воздуха. Мотор относится к категории «Евро-4». Параметры: рабочий объем – 4,43 л, номинальная мощность – 99 (134,5) кВт (л.с.), степень сжатия – 17,5, максимальный крутящий момент – 1900-2100 Нм.
Опционально устанавливается предпусковой подогреватель.
Блоки под капотом
Блок предохранителей
Вариант 1
На кронштейне крепления бачка ГУР установлен блок предохранителей из четырёх плавких предохранителей на 60А, 30А, 60А и 30А.
Крайний предохранитель на 60А защищает цепь штифтовых свечей накаливания. Предохранитель на 30А защищает световую цепь автомобиля. Второй предохранитель на 60А защищает все цепи автомобиля, кроме цепи стартера. Крайний предохранитель на 30А защищает цепь блока управления двигателем.
Вариант 2
Справа на панели боковины капота установлен блок предохранителей из четырёх плавких предохранителей на 30А, 40А, 90А и 125А.
Предохранитель на 30А защищает цепь блока управления двигателем. Предохранитель на 40А защищает световую цепь автомобиля. Предохранитель на 90А защищает общую плюсовую цепь автомобиля. Предохранитель на 125А защищает цепь нагревателя воздуха.
Крепится на специальном считке и тут могут находится реле управления двигателем и свечей.
На этом всё. А если вы хотите помочь дополнить материал, то пишите в комментарии.
Схема топливной системы ГАЗ 3309
Схема топливной системы ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко представляет собой топливный насос, форсунки, топливопроводова низкого и высокого давлений, воздухоочистителя, впускного и выпускного коллекторов, топливных фильтров грубой и тонкой очистки, а также топливного бака.
Схема топливной системы ГАЗ 3309: 1 — топливный бак; 2 – фильтр грубой очистки топлива; 3— трубки топливные низкого давления; 4 – топливный насос высокого давления; 5 – топливоподкачивающий насос; 6 – трубки топливные высокого давления; 7 — фильтр тонкой очистки топлива (неразборный); 8 – воздухоочиститель; 9 — фильтр тонкой очистки топлива (со сменным фильтрующим элементом); 10 – свеча накаливания; 11 – впускной коллектор; 12 – выпускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка отвода топлива в бак; 16 — головка цилиндров; 17 – турбокомпрессор; 18 – трубка пневмокорректора; 19 – охладитель надувочного воздуха.
Поломка датчика
Неисправный элемент идентифицируется сразу: перестают включаться фонари заднего хода и прочие связанные устройства. Эта проблема может возникнуть и по причине обрыва проводки. Как проверить датчик на исправность?
Ремонт датчика заднего хода нецелесообразен. Корпус герметичен, после его вскрытия и приведения в порядок контактной группы, восстановить конструкцию до заводского состояния будет невозможно. Узел недорогой, особенно на автомобилях отечественного производства. Поэтому замена не будет слишком затратной.
Важно! Экспериментировать с подбором датчика от других моделей авто, нет смысла. Если механическая часть окажется больше штатной, можно повредить коробку передач
Для замены не требуется специальных инструментов: только гаечный ключ.
Причем тут датчик задней передачи
Среди мер безопасности, и помощи водителю при включении задней скорости, можно перечислить следующие технические средства:
Как активировать эти средства? Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Для этого и нужен датчик включения заднего хода.
С технической точки зрения, это выключатель (точнее включатель), активируемый механическим путем.
Такие концевики применяются не только в автомобилях. При перемещении определенного предмета в зону действия штанги-толкателя, контакты включателя замыкаются.
А дальше — дело техники. Можно активировать реле для включения устройств высокой потребляемой мощности, или напрямую подать на них питание. Например, на фонари заднего хода. Собственно, по предназначению эти датчики делятся на универсальные (для подключения ряда систем через реле) или работающие исключительно в цепи задних фонарей освещения.
Схема электропроводки ГАЗ 3309
Схема электропроводки ГАЗ 3309: 1 — левый боковой указатель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель; 5 — стартер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9,10 — плафоны освещения грузового салона ГАЗ 3309; 11 — плафон освещения передней части кабины ГАЗ 3309; 12— электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины с двумя рядами сидений ГАЗ 3309; 14 — выключатель плафон освещения задней части кабины; 15 — плафон платформы ГАЗ 3309; 16 — выключатель зуммера; 17 — зуммер сигнала водителю; 18 — звуковые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопится; 30 — панель управления отоплением и вентиляцией; 31 — верхний блок предохранителей; 32 — нижний блок предохранителей; 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации; 35 — радиоприемник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона; 39 — выключатель плафона освещения салона (левая сторона); 40 — плафон освещения подножки; 41 — плафоны освещения салона (правая сторона); 42 — плафон освещения салона ГАЗ 3309 (левая сторона); 43 — прикуриватель; Схема электропроводки ГАЗ 3309; 44 — выключателе проверки исправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель; 47 — реле указатель поворота; 48 — переключатель электрокорректоров фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле-прерыватель сигнализатора стояночного тормоза; 51 — регулятор освещения комбинации приборов; 52 — разам для подсоединения системы АБС ГАЗ 3309; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещения вещевого ящика; 56 — плафон освещений вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевого дифференциала ГАЗ 3309; 59 — реле управления стеклоочистителем; 60 — колодка системы управления двигателем ГАЗ 3309; 61 — датчик указателя температуры охлаждающей жидкости; 62 — датчик сигнализаторов перегрева охлаждающей жидкости; 63— стеклоочиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель; 67 — датчик скорости ГАЗ 3309; 68 — выключатель ламп света заднего хода; 69 — задний фонарь; 70 — фонари освещения номерного знака; 71 — задний фонарь (левый)
Блоки под капотом
Блок предохранителей
Вариант 1
На кронштейне крепления бачка ГУР установлен блок предохранителей из четырёх плавких предохранителей на 60А, 30А, 60А и 30А.
Крайний предохранитель на 60А защищает цепь штифтовых свечей накаливания. Предохранитель на 30А защищает световую цепь автомобиля. Второй предохранитель на 60А защищает все цепи автомобиля, кроме цепи стартера. Крайний предохранитель на 30А защищает цепь блока управления двигателем.
Вариант 2
Справа на панели боковины капота установлен блок предохранителей из четырёх плавких предохранителей на 30А, 40А, 90А и 125А.
Предохранитель на 30А защищает цепь блока управления двигателем. Предохранитель на 40А защищает световую цепь автомобиля. Предохранитель на 90А защищает общую плюсовую цепь автомобиля. Предохранитель на 125А защищает цепь нагревателя воздуха.
Блок реле
Крепится на специальном считке и тут могут находится реле управления двигателем и свечей.
p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>
На этом всё. А если вы хотите помочь дополнить материал, то пишите в комментарии.
Источник
Схемы электропроводки и оборудования ГАЗ 3309
В состав оборудования дизельных грузовиков входят:
| Номер на схеме | Описание элемента |
| А8 | Блок предпускового подогревателя двигателя, устанавливается по отдельному заказу |
| А10 | Отопитель |
| В1 | Измеритель рабочего давления масла |
| В2 | Сигнализатор чрезвычайно низкого давления в системе смазки |
| В7 | Измерительный элемент в системе охлаждения двигателя |
| В8 | Специальный элемент, предназначенный для сигнализации о перегреве двигателя |
| В12 | Измерительный элемент в топливном баке |
| В19 | Сенсор засорения полости воздушного фильтра |
| В31 | Датчик аварийного давления в первом контуре тормозной системы |
| В32 | Аналогичный элемент во втором контуре |
| В61 | Индикатор перегрева предпускового подогревателя |
| В67 | Сенсор уровня жидкости в гидравлическом приводе тормозов |
| В97 | Устройство измерения давления первого контура |
| В98 | Аналогичная деталь второго контура |
| В99 | Измеритель аварийного состояния хода поршня в пневматическом усилителе тормозов (первый контур) |
| В100 | Аналогичная деталь во втором контуре (правая часть) |
| В101 | Аналогичная деталь во втором контуре (левая часть) |
| D25 | Контроллер электрического корректора угла установки фар головного света |
| Е1 | Левая фара |
| Е2 | Правая фара |
| Е5 | Комбинированный передний фонарь слева (габаритный сигнал и указатель поворота) |
| Е6 | Аналогичный элемент справа |
| Е9 | Повторитель направления поворота, смонтированный на поверхности правого крыла |
| Е10 | Идентичный узел на левом крыле |
| Е11 | Лампа контурной подсветки на крыше кабины (левая часть) |
| Е12 | Аналогичная деталь на правой стороне кабины |
| Е16 | Плафон освещения интерьера кабины |
| Е27 | Задний фонарь по левой стороне грузовика |
| Е28 | Аналогичный узел по правому борту |
| Е29 | Плафон индикации заднего хода |
| Е31 | Задний противотуманный фонарь |
| Е33 | Левый фонарь задней контурной подсветки |
| Е34 | Аналогичная деталь правого борта |
| Е35 | Лампа освещения подкапотного пространства |
| Е37 | Передний левый габаритный сигнал |
| Е38 | Правый габаритный огонь на передней части |
| Е39 | Боковой габарит для обозначения задней левой стороны грузовика |
| Е40 | Идентичный элемент на правом борту |
| Е50-Е53 | Индивидуальные свечи накаливания (4 шт.) |
| Е54 | Пусковая свеча, используемая при розжиге автономного подогревателя |
| Е73 | Левый модуль световых сигнализаторов |
| Е84 | Аналогичный элемент на правой стороне |
| F26 | Термический предохранитель для защиты предпускового подогревателя |
| F41 | Модуль силовых предохранителей в моторном отсеке |
| F42 | Верхняя секция салонного блока плавких вставок |
| F43 | Аналогичная нижняя часть |
| G1 | Генератор |
| G2-G5 | Батареи (4 шт.) |
| Н1 | Левый клаксон |
| Н2 | Правый звуковой сигнал |
| Н3 | Зуммер сигнализации о падении давления воздуха в пневматической системе |
| Н7 | Лампочка, предупреждающая о низком давлении масла в двигателе |
| Н8 | Индикатор перегрева силового агрегата |
| Н9 | Световой предупредительный сигнал перегрева автономного подогревателя |
| Н11 | Лампа забитого пылью воздушного фильтра |
| Н16 | Отображение работы указателей направления поворота (на базовом шасси) |
| Н19 | Индикатор аварийного остатка топлива в баке |
| Н20 | Отображение режима работы фар с дальним светом |
| Н30 | Лампа, предупреждающая о затянутом стояночном тормозе |
| Н37 | Индикатор работы бортового предпускового подогревателя |
| Н39 | Сигнал о поломке штатной системы АБС в приводе тормозов |
| Н44 | Отдельная лампа для подсветки индикатора давления в первом контуре тормозной системы |
| Н45 | Аналогичное устройство для прибора второго контура |
| Н47 | Плафон подсветки прибора отображения запаса топлива в баке |
| Н48 | Освещение амперметра в комбинации приборов |
| Н54 | Индикатор падения напряжения на клеммах аккумуляторов |
| Н56 | Предупреждающая лампа низкого уровня тормозной жидкости |
| Н62 | Лампа габаритного сигнала на передней части грузовика |
| Н66 | Система подсветки циферблата спидометра |
| Н67 | Освещение прибора, отображающего температуру двигателя |
| Н68 | Аналогичное устройство для подсветки манометра масляной системы |
| Н69 | Лампа подсветки тахометра |
| Н74 | Лампа в заднем фонаре, предупреждающая о начале торможения |
| Н76 | Лампа габаритного сигнала на кормовой части машины |
| Н78 | Лампа указателя направления поворота (на задней части грузовика) |
| Н80 | Индикатор включения внешнего габаритного освещения |
| Н96 | Предупредительная лампа включения свечи розжига предпускового подогревателя |
| Н98 | Нить лампы ближнего света |
| Н100 | Нить лампы дальнего света |
| Н102 | Лампочка указателя направления поворота (в переднем фонаре) |
Схема электропроводки ГАЗ 3309
Схема электропроводки ГАЗ 3309: 1 — левый боковой указатель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель; 5 — стартер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9,10 — плафоны освещения грузового салона ГАЗ 3309; 11 — плафон освещения передней части кабины ГАЗ 3309; 12— электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины с двумя рядами сидений ГАЗ 3309; 14 — выключатель плафон освещения задней части кабины; 15 — плафон платформы ГАЗ 3309; 16 — выключатель зуммера; 17 — зуммер сигнала водителю; 18 — звуковые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопится; 30 — панель управления отоплением и вентиляцией; 31 — верхний блок предохранителей; 32 — нижний блок предохранителей; 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации; 35 — радиоприемник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона; 39 — выключатель плафона освещения салона (левая сторона); 40 — плафон освещения подножки; 41 — плафоны освещения салона (правая сторона); 42 — плафон освещения салона ГАЗ 3309 (левая сторона); 43 — прикуриватель; Схема электропроводки ГАЗ 3309; 44 — выключателе проверки исправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель; 47 — реле указатель поворота; 48 — переключатель электрокорректоров фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле-прерыватель сигнализатора стояночного тормоза; 51 — регулятор освещения комбинации приборов; 52 — разам для подсоединения системы АБС ГАЗ 3309; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещения вещевого ящика; 56 — плафон освещений вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевого дифференциала ГАЗ 3309; 59 — реле управления стеклоочистителем; 60 — колодка системы управления двигателем ГАЗ 3309; 61 — датчик указателя температуры охлаждающей жидкости; 62 — датчик сигнализаторов перегрева охлаждающей жидкости; 63— стеклоочиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель; 67 — датчик скорости ГАЗ 3309; 68 — выключатель ламп света заднего хода; 69 — задний фонарь; 70 — фонари освещения номерного знака; 71 — задний фонарь (левый)
Определение неисправностей
При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.
Схема питания автомобиля ГЗ-3307
При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.
Система зажигания Газ 3307
Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.
Блоки под капотом
Блок предохранителей
Вариант 1
На кронштейне крепления бачка ГУР установлен блок предохранителей из четырёх плавких предохранителей на 60А, 30А, 60А и 30А.
p, blockquote 21,0,0,0,0 —>
Крайний предохранитель на 60А защищает цепь штифтовых свечей накаливания. Предохранитель на 30А защищает световую цепь автомобиля. Второй предохранитель на 60А защищает все цепи автомобиля, кроме цепи стартера. Крайний предохранитель на 30А защищает цепь блока управления двигателем.
p, blockquote 22,0,0,0,0 —>
Вариант 2
Справа на панели боковины капота установлен блок предохранителей из четырёх плавких предохранителей на 30А, 40А, 90А и 125А.
p, blockquote 23,0,0,0,0 —>
Предохранитель на 30А защищает цепь блока управления двигателем. Предохранитель на 40А защищает световую цепь автомобиля. Предохранитель на 90А защищает общую плюсовую цепь автомобиля. Предохранитель на 125А защищает цепь нагревателя воздуха.
p, blockquote 24,0,0,0,0 —>
Блок реле
Крепится на специальном считке и тут могут находится реле управления двигателем и свечей.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>
На этом всё. А если вы хотите помочь дополнить материал, то пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/other/gaz-3307-3308-3309.html
Неисправности системы зажигания ГАЗ-3307
Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.
Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.
Частая причина отсутствия тока — это окисление или плохой контакт с «массой» и в местах соединений цепи. Отсоедините провод, в котором нет напряжения, и зачистите его. Устанавливая на место, обеспечьте плотный контакт в соединении. Возможно, проблема будет решена. Плохой контакт с «массой» бывает и у медной жилы, идущей от аккумулятора. Признаки: двигатель не заводится, фары не горят или светят тускло. Снимите жилу, зачистите контактные поверхности и закрепите.
