Реле зажигания митсубиси галант

Блок в салоне

Находится в нижней части панели приборов за перчаточным ящиком.

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

1	30А Обогреватель заднего стекла и обогреватели боковых зеркал
2	30А Электродвигатель вен­тилятора отопителя
3	15А Блоки управления (ABS, ASC, АКПП, дви­гателем, AYC*, двига­телем и АКПП*)
4	10А Блок управления SRS; Реле-прерыватель ука­зателей поворота и ава­рийной сигнализации
5	10А Блоки управления (АКПП,, ETACS, двига­телем (4G93)); комбина­ция приборов; фонари заднего хода; навигаци­онная система; генера­торы импульсов (АКПП)
6	10А Приемник системы дистанц. управления зам­ками дверей; навигаци­онная система**; Аудио­система DS3**; Магни­тола; CD-чейнджер; Дис­плей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосисте­мы.
7	15А Прикуриватель
8	20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления сис­темой ETACS.
9	10А Блок управления ABS и реле контр, лампы ABS; Датчики систем AYC и ASC; Блок управления электро­приводом люка; Реле эл. маг. клапанов ASC.
10	Резерв
11	15А Блок управления систе­мой ETACS; Часы; Ком­бинация приборов
12	10А Навигационная система; Датчик систем AYC и ASC; Реле генератора; Фонари освещения при повороте**
13	10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов
14	10А Звуковой сигнал
15	10А Блок управления AYC
16	10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором конди­ционера, кондиционе­ром); Подогреватель щеток очистителя вет­рового стекла; Обогре­ватель заднего стекла; Система кондициони­рования с ручным управлением (серво­привод и выключатель).
17	30А Запасной
18	10А Запасной
19	15А Запасной
20	20А Запасной

Назначение реле

p, blockquote 14,0,0,0,0 —>

• R1 — Реле электропривода вентилятора отопителя
• R2 — Реле обогрева заднего стекла
• R3 — Реле прерыватель указателей поворотов и аварийной сигнализации

В некоторых моделях Митсубиси Галант 8 возможно установка дополнительного отдел с предохранителями, рядом с основным.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Расшифровка

p, blockquote 17,0,0,0,0 —>

13	20А Подогреватель щеток очистителя ветрового стекла
14	10А Обогреватели боковых зеркал заднего вида
15	20А Блок управления электроприводом люка
16	Резерв

14.2. Предохранители и реле

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Источник статьи: http://automn.ru/mitsubishi-galant/mitsubishi-10506-10.m_id-429.m_id2-942.html

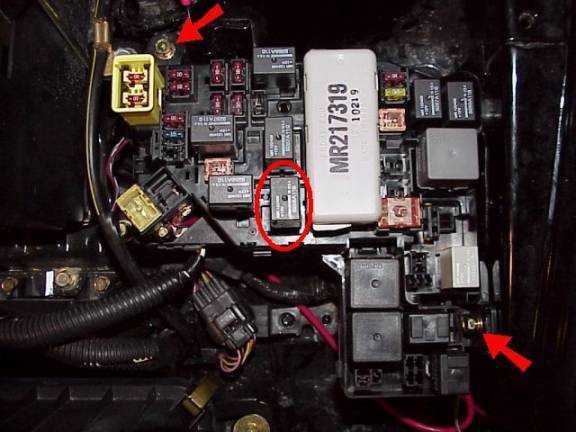

Блок под капотом

Расположен в левой части моторного отсека.

p, blockquote 18,0,0,0,0 —>

Фото — схема

p, blockquote 19,0,0,1,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

1	10А Освещение салона и багажного отделения
2	15А Магнитола
3	20А Электро вентилятор кон­денсора (LHD)
4	20А Передние противоту­манные фары
5	10А Кондиционер
6	15А Фара головного света (левая) — ближний свет
7	15А Фара головного света (правая) — ближний свет
8	10А Габариты (левая сто­рона)
9	10А Габариты (правая сто­рона)
10	10А Задние противотуман­ные фонари (LHD)
11	20А Система управления двигателем
12	10А Аварийная сигнализа­ция
13	30А Электропривод стеклоподъемников
14	30А Замок зажигания
15	50А Электро вентилятор ра­диатора
16	60А Системы ABS
17	60А Система AYC (модели 4WD-RHD)
18	60А Предохранитель (+В)
19	100А Генератор

p, blockquote 24,0,0,0,0 —>

• А — Реле центрального замка
• В — Реле габаритов
• C — Реле противотуманных фар
• D — Реле сигнала
• E — Реле ближнего света фар
• J — Реле кондиционера
• H — Реле генератора
• F — Реле очистителя
• I — Реле фонарей освещения при повороте
• G — Резерв
• R — Реле управления электро вентиляторами
• S — Реле стартера (модели с МКПП)

Остались вопросы — задавайте их в комментарии.

Источник статьи: http://vsepredohraniteli.ru/mitsubishi/galant-8.html

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

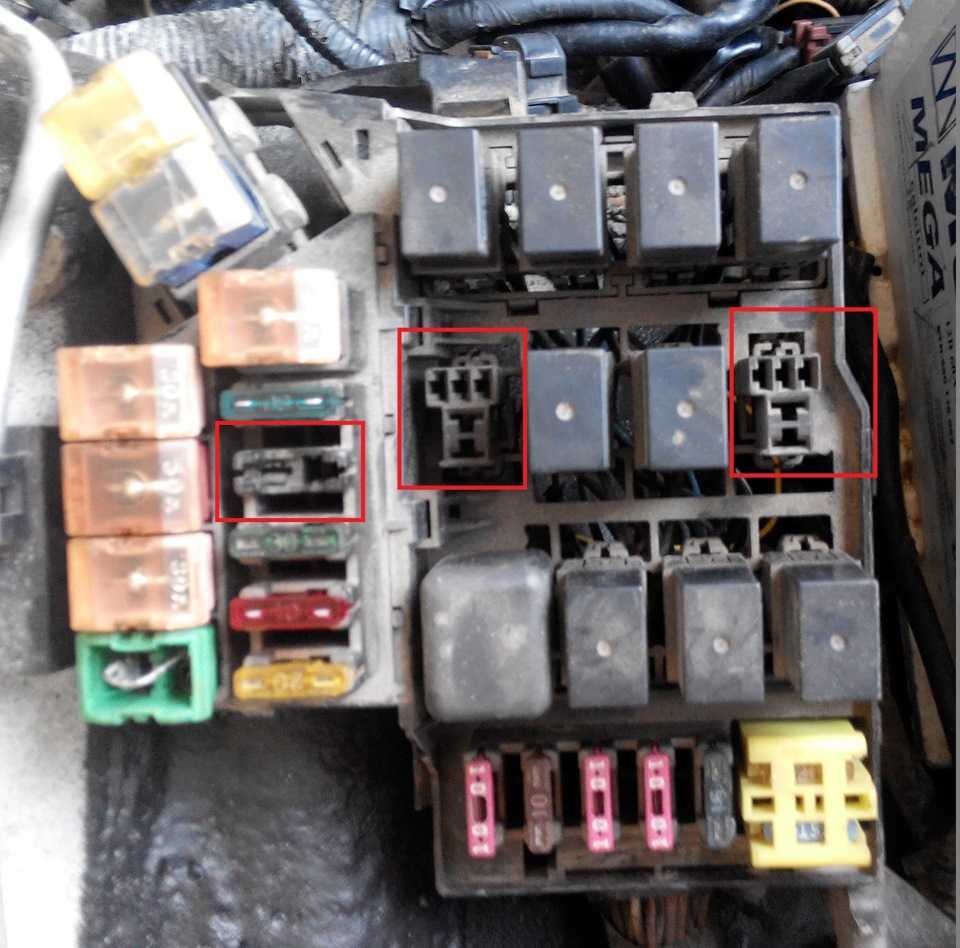

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Блоки под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

Фото пример

Основной блок

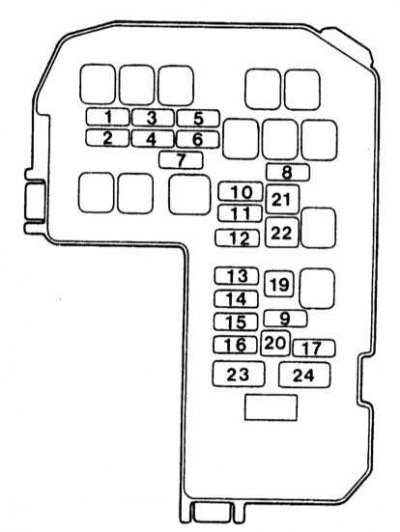

Схема

Назначение предохранителей

1	80А Батарея
2	30/50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	20A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	10А Задние противотуманные фары
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Габариты правые
21	7,5A Габариты левые
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	30А Очиститель стекла

Обозначение реле

1. Реле противотуманного фонаря
2. Реле обогревателя лобового стекла
3. Реле разъема питания дополнительного оборудования
4. Реле звукового сигнала
5. Реле противотуманных фар
6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

Перечень предохранителей

1	15А	Прикуриватель
2	10А	Радиоприемник
3	10А	Реле отопителя/реле стеклоподъемников
4	10А	EPS.
5	10А	Указатели поворотов, SRS
6	10А	Измерители
7	15А	Стеклоочистители
8	10А	4 АТ
9	15А	Замок блокировки руля/дверные активаторы
10	10А	Внутреннее освещение, часы
11	10А	Огни заднего хода
12	20А	Стоп-сигналы
13	30А	Отопитель
14	20А	Верхний люк
15	20А	Клаксон
16	20А	ECS
17	—	Запасной

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1
2		Опускание замка крышки багажного отделения	15А
3		Выключатель зажигания	10А
4		Комбинация приборов	10А
5		Клаксон	10А
6		SWS	10А
7		Реле отопителя	10А
8	STOP	Стоп-сигналы	15А
9		Указатели поворотов, SRS	10А
10		Огни заднего хода	10А
11		Радиоприемник	10А
12		Прикуриватель	15А
13		Стеклоочистители/омыватели стекол	20А
14		Верхний люк	10А
15		Отопитель	30А
16		Обогрев стекол	30А
17		Запасной	30А
18		Запасной	10А
19		Запасной	15А
20		Запасной	20А

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1		Левый задний габаритный огонь	10А
2		Правый задний габаритный огонь	10А
3		Ближний свет левой головной фары	15А
4		Ближний свет правой головной фары	15А
5		Дальний свет левой головной фары	10А
6		Дальний свет правой головной фары	10А
7		Противотуманное освещение	15А
8		Вентилятор К/В	20А
9		Аудиосистема	20А
10		Аудиосистема	10А
11		Внутреннее освещение	15А
12		ECU	10А
13		Прерыватели аварийной сигнализации	10А
14			—
15		Контрольная лампа «Проверьте двигатель»	20А
16		Генератор	10А
17		Компрессор К/В	10А
18			—
19		Выключатель зажигания	30А
20		Стеклоподъемники	40А
21		Вентилятор системы охлаждения	40А
22		ABS	60А
23		Главный предохраниетль	120А
24		Предохранитель ( В)	60А

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.

1 — Внутренние головные фары (НВ3, 12 В, 65 Вт); 2 — Наружные головные фары (НВ4, 12 В, 55 Вт); 3 — Парковочные/передние габаритные огни (12 В, 3 ср); 4 — Передние указатели поворотов (Н3, 12 В, 32 ср); 5 — Передние противотуманные фары (Н3, 12 В, 55 Вт); 6 — Задние указатели поворотов (12 В, 45 ср); 7 — Огни заднего хода (12 В, 45 ср); 8 — Фонари подсветки номерного знака (12 В, 3 ср); 9 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 10 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 11 — Стоп-сигнал верхнего уровня (12 В, 21 Вт); 12 — Задние повторители габаритных огней (12 В, 3 ср)

Блок в салоне

Он находится под панелью приборов со стороны водителя, не далеко от рычага открытия капота.

Вариант 1

Схема

Описание

1	15А Прикуриватель
2	10А Радиоприемник
3	10А Реле отопителя
4	10А EPS
5	10А Ремень
6	10А Указатели поворотов
7	10А Панель приборов
8	10А Сиглнал
9	10А Стекло очистители
10	10А 4 АТ
11	15А Дверные активаторы
12	10А Внутреннее освещение, часы
13	10А Огни заднего хода
14	15А Стоп – сигналы
15	30А Отопитель
16	20А Верхний люк
17	20А ECS
18	Запасной

Вариант 2

Схема

Обозначение

1 15А	Стоп-сигналы
2 10А	Указатели поворотов
3 10А	Огни заднего хода
4 30А	Отопитель EPS
5 15А	Стеклоочистители
6 10А	Панель приборов
7 30А	Обогрев заднего стекла
8 20А	Верхний люк
9 10А	4 АТ
10 15А	Прикуриватель
11 10А	Реле отопителя
12 10А	Сигнал
13 –	Запасной
