Предохранители пежо партнер и реле с описанием и схемами блоков. предохранитель прикуривателя

Расположение блоков

Общая схема расположения блоков

Описание

1	Электронный блок управления ABS
2	Реле электродвигателя вентилятора конденсатора кондиционера
3	Электронный блок управления кондиционером — в панели управления отопителем
4	Блок управления электродвигателем вентилятора кондиционера /отопителя – рядом с электродвигателем вентилятора
5	Усилитель сигнала антенны
6	Блок управления пневмоподвеской — стойка “0”
7	Сирена противоугонной системы — моторный отсек, левая часть
8	Дополнительная аккумуляторная батарея — моторный отсек, левая часть
9	Реле дополнительного аккумулятора
10	Блок управления дополнительным отопителем (тип 1)
11	Блок управления дополнительным отопителем (тип 2)
12	Блок управления дополнительным отопителем (тип З) – в блоке отопителя
13	Аккумуляторная батарея
14	Диагностический разъем (DLC)
15	Блок управления электро оборудованием двери, со стороны водителя
16	Блок управления электро оборудованием левой задней двери
17	Блок управления электро оборудованием правой задней двери
18	Электронный блок управления двигателем (дизель) — двигатель 651
19	Электронный блок управления двигателем (дизель) — кроме двигателя 651
20	Электронный блок управления двигателем (бензин) — на двигателе
21	Блок предохранителей /реле, приборная панель
22	Блок предохранителей /реле, пространство для ног
23	Блок предохранителей /реле, под сиденьем
24	Блок управления свечами накаливания — двигатель 646
25	Блок управления свечами накаливания — кроме двигателя 646
26	Блок управления фарами ,лево (ксеноновые фары)
27	Блок управления фарами ,право (ксеноновые фары)
28	Блок управления корректором фар — стойка “А”
29	Реле обогревателя заднего стекла 1
30	Реле обогревателя заднего стекла 2 (с противоугонной системой)
31	Реле обогревателя лобового стекла

Для автомобилей выпущены до 2007 года

Блок в моторном отсеке

Он расположен рядом с АКБ. Для доступа снимите защитный кожух и подымите крышку.

Схема блока

Описание

20 A Блок управления двигателем.
15 A Звуковой сигнал.
10 A Омыватель ветрового и заднего стекол.
20 A Омыватель фар.
15 A Топливный насос.
10 A ЭБУ автоматической коробки передач.
10 A ЭБУ усилителя руля.
20 A Цепь обмотки стартера.
10 A Цепь питания ксеноновых ламп, контактор стоп – сигнала, регуляторы угла наклона галогенной оптики.
30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики).
40 A Вентилятор системы кондиционирования воздуха (или не используется).
30 A Очиститель ветрового стекла.
40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
30 A Электроклапан регулирования давления наддува.

Предохранители в салоне

Что бы к нему добраться, надо открыть крышку ящика со стороны водителя, в нижней части приборной панели. А после протолкнуть вниз сам блок предохранителей.

Схема

Обозначение

F1	15А Диагностический разъем, цепь слабого тока противоугонной системы.
F4	20А Коммутационный блок багажного отсека, коммутационный блок прицепа, блок подрулевых переключателей, автомагнитола, охранная сигнализация, панель управления навигатора – телематики, многофункциональный дисплей, автоматическая коробка передач.
F5	15А Сирена охранной сигнализации, блок контроля давления в шинах.
F6	10А Система электронного управления АКП, контактор педали сцепления, светочувствительное зеркало заднего вида, подсветка косметического зеркала, плафоны индивидуального освещения, диагностический разъем, датчик положения маховика, датчик системы динамической стабилизации ESP, шторка люка (407 SW), передний и задний плафоны общего освещения.
F7	15А Охранная сигнализация (дополнительное оборудование).
F9	30А Задний двухрежимный электро стеклоподъемник.
F10	20А Электрическая розетка 12 В передняя, предохранитель прикуривателя пежо 407, контактор перчаточного ящика, система телематики (в зависимости от страны поставки автомобиля).
F11	15А Цепь электроблокировки дверей, суперблокировка замков задних дверей.
F12	30А Передний двухрежимный электростеклоподъемник, вентиляционный люк в крыше.
F14	10А Коммутационный блок двигателя, коммутационный блок багажного отсека, коммутационный блок прицепа (дополнительное оборудование), реле стеклоочистителя.
F15	15А Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электрические сиденья, компьютер системы подушек безопасности.
F16	30А Центральный замок/суперблокировка замков.
F20	10А Не используется.
F21	15А Не используется.
F22	20А Не используется.
F23	Шунт PARC.

Отдельно находятся следующие элементы:

G36 30 A Электрорегулировки правого сиденья, аудиосистема Hi-Fi в комплексе.
G37 15 A Цепь питания 6-ступенчатой автоматической коробки.
G38 30 A Электроподогрев левого и правого сидений.
G39 30 A Блок памяти сидений.
G40 30 A Электрорегулировки левого сиденья.

Блок с предохранителями в багажном отделении

Для доступа надо повернуть два винта крепления защиты вправо.

Схема

Расшифровка

F1 15 A Очиститель заднего стекла. F2 15 A Замок лючка топливного бака. F3 15 A Электрическая розетка 12 В задняя. F4 15 A Сажевый фильтр. F5 40 A Обогрев заднего стекла.

Для автомобилей выпущены с 2007 года

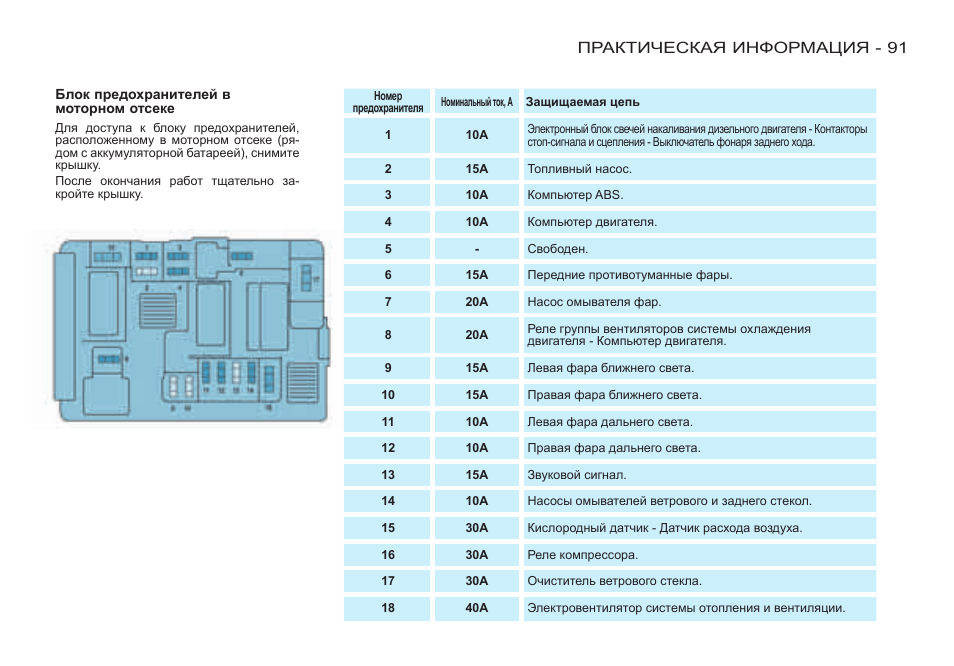

Предохранители под капотом

В моторном отсеке располагаются так же в блоке, около аккумулятора.

Схема

Назначение

20А ЭБУ двигателя.
15А Звуковой сигнал.
10А Омыватели ветрового и заднего стекол.
20А Омыватели фар.
15А Компоненты системы ЭБУ двигателя (топливный насос, клапан продувки адсорбера, …).
10А ЭБУ автоматической коробки передач.
10А Коммутационный блок системы защиты, датчик расхода воздуха, контактор системы сцепления, контактор 6-ступенчатой АКП, контакторы STOP-сигнала, внутрисалонное светочувствительное зеркало заднего вида, приводы шторки панорамной крыши (407 SW).
20А Цепь обмотки стартера.
10А Цепь питания ксеноновых ламп, контактор STOPсигнала, электронасос усилителя рулевого управления, электронный блок управления четырехступенчатой АКП, реле блокировки АКП.
30А Компоненты системы ЭБУ двигателя (катушка зажигания, электрические клапаны, кислородные датчики).
40А Вентилятор системы кондиционирования (или не используется).
30А Очиститель ветрового стекла.
40А Питание коммутационного блока (+ от замка зажигания).
30А Электроклапан регулирования давления наддува.

Блок в салоне пежо 407

Расположение

Схема

Описание

F1 15 Очиститель заднего стекла.
F2 30 Центральный замок/суперблокировка замков.
F3 5 Подушки безопасности.
F4 10 Датчик системы динамической стабилизации ESP, диагностический разъем, вентиляционный люк в крыше (седаны), датчик положения маховика.
F5 30 Двухпозиционный выключатель передних стеклоподъемников, вентиляционный люк в крыше (седаны), шторка панорамной крыши (407 SW).
F6 30 Двухпозиционный выключатель задних стеклоподъемников.
F7 5 Подсветка перчаточного ящика, боковые повторители указателей поворотов, передний и задний плафоны общего освещения салона, плафоны индивидуального освещения, косметическое зеркало.
F8 20 Многофункциональный дисплей, автомагнитола, подрулевые переключатели, коммутационный блок прицепа, ЭБУ системы охранной сигнализации, системы навигации и телематики (в зависимости от страны поставки автомобиля).
F9 30 Прикуриватель, система телематики (в зависимости от страны поставки автомобиля), электрическая розетка 12 В задняя (не более 100 Вт).
F10 15 ЭБУ бортовой системы контроля падения давления воздуха в шинах.
F11 15 Диагностический разъем, замок зажигания с блокировкой рулевого механизма.
F12 30 Система беспроводной связи “свободные руки”, разъем электрожгута прицепа, коммутационный блок прицепа, зуммеры системы парковки задним ходом, электрическое сиденье пассажира, датчик дождя и освещенности, охранная сигнализация.
F13 5 ЭБУ двигателя, выключатель реле очистителя ветрового стекла.
F14 15 Электрический блок управления регулировками сиденья водителя, панель приборов, панель управления кондиционером воздуха, ЭБУ системы подушек безопасности.
F15 15 Электропривод системы блокировки замков “от детей”, полная блокировка замков задних дверей.
F17 40 Обогреватель заднего стекла.
FS1 – Шунт PARC.

Отдельно находятся следующие элементы.

G29 5 Система телематики (в зависимости от страны поставки автомобиля). G30 30 Электрический блок управления регулировками сиденья водителя. G31 30 Электрический блок управления регулировками сиденья пассажира. G32 15 Электрическая розетка 12 В задняя (не более 100 Вт) G33 – Не используется. G34 – Не используется. G35 – Не используется. G36 – Не используется. G37 15 Питание ЭБУ 6-ступенчатой АКП. G38 30 Обогреватели правого и левого сидений. G39 – ЭБУ прицепа (дополнительное оборудование). G40 30 Аудиосистема Hi-Fi.

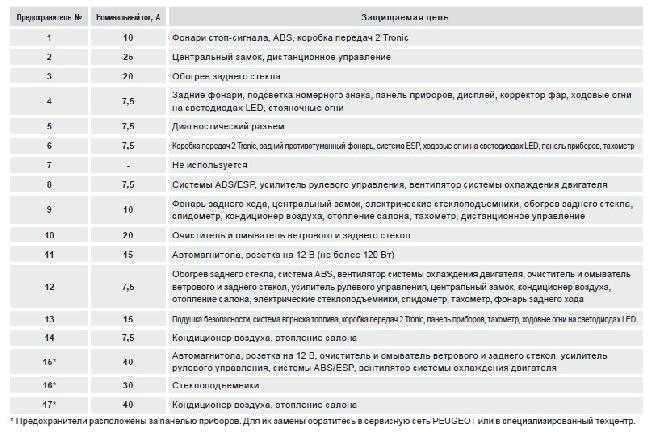

Предохранители в салоне

Данный блок находится под приборной панелью снизу. Для доступа на большой крышке блока предохранителей, поворачиваете два крепления на четверть в сторону и снимаете её. Там на обратной стороне, актуальная схема предохранителей.

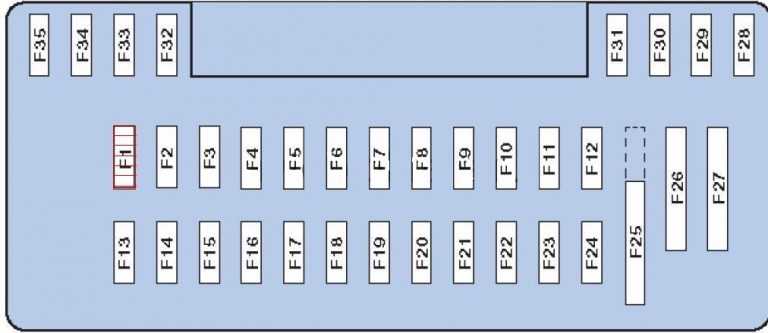

Общая схема

Обозначение

F1 10A Система A. B. R.
F2 10A Cтоп-сигналы, освещение салона, круиз-контроль, АВS, телефон.
F3 5A Запасной предохранитель.
F4 10A Блок управления АВС.
F5 10A Датчик температуры воздуха в салоне. Фонарь освещения‚ зеркала заднего вида, часы или бортовой компьютер, лампочки для чтения, обогреватель, датчик уровня охлаждающей жидкости, приемник сигнала пульта дистанционного управления, центральный замок, реле вентилятора обдува радиатора, стекло подъемники. Люк.
F6 5A Противотуманные фары.
F7 20A Запасной.
F8 30A Запасной.
F9 30A Стекло подъемники. Очиститель стекол.
F10 10A Фонари освещения номерного знака, передние стояночные огни, предупредительный сигнал о не выключенном освещении, подсветка выключателей.
F11 15A Подогрев лямбда зонда.
F13 15A Световая аварийная сигнализация. Телефон.
F14 5A Задний левый габарит, регулятор подсветки, радио приемник, освещение панели приборов, выключатели отопителя, выключатель люка.
F15 15A Топливный насос.
F17 30A Обогреватель сидений.
F18 5A Задний правый габарит, часы или бортовой компьютер, сигнальная лампочка габаритных огней. подсветка прикуривателя, выключатели освещения салона.
F19 15A Блок управления регулировкой жесткости амортизаторов, блок управлении круиз-контролем.
F21 30A Cтекло подъемники передних дверей, люк.
F22 20A Омыватели фар.
F23 15A Фонари заднего хода, датчик уровня конденсата в топливном фильтре, гидроусилитель рулевого управления, термовыключатель вентилятора и обдува радиатора.
F25 30A Выключатели стеклоподъемников задних боковых дверей.
F26 20A Прикуривали. Звуковой сигнал.
F27 10A Часы, бортовой компьютер, освещение салона, освещение багажника, индикация запаса топлива, сигнальные лампочки на дверях.
F28 Не используется.
F29 30A Выключатели стеклоподъемников задних боковых дверей на панели водителя.
F30 30A Регулятор положения переднего левого сидения.
F32 20А Антенна.
F33 30A Обогреватель заднего стекла и наружных зеркал заднего вида.
F34 30A Центральный замок, блокировка замков, охранная сигнализация.
F35 30A Регулятор положения переднего правого сиденья.
F36 30A Реле кондиционера.

Больше информации про то, как добраться к блоку с предохранителями и реле, A так же о его ремонте можете посмотреть в данном видео.

Предохранители в салоне Пежо 607

Монтажный блок расположен в нижней части панели управления.

Схема блока предохранителей в салоне Пежо 607 (Вариант 1)

Описание

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Схема блока предохранителей в салоне Пежо 607 (Вариант 2)

Описание

F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
F3 5 A Подушки безопасности.
F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
F6 30 A Питание задних стеклоподъемников.
F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
F9 30 A Передний и задний прикуриватели (не более 100 Вт).
F10 15 A Питание компьютера бака для присадки к топливу.
F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
F12 15 A Питание коммутационного блока прицепа, гарнитуры «свободные руки», реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
F13 5 A Питание коммутационного блока двигателя.
F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
F15 30 A Питание системы блокировки и суперблокировки замков.
F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.
