Ford Mondeo | Предохранители | Форд Мондео
13.4. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя

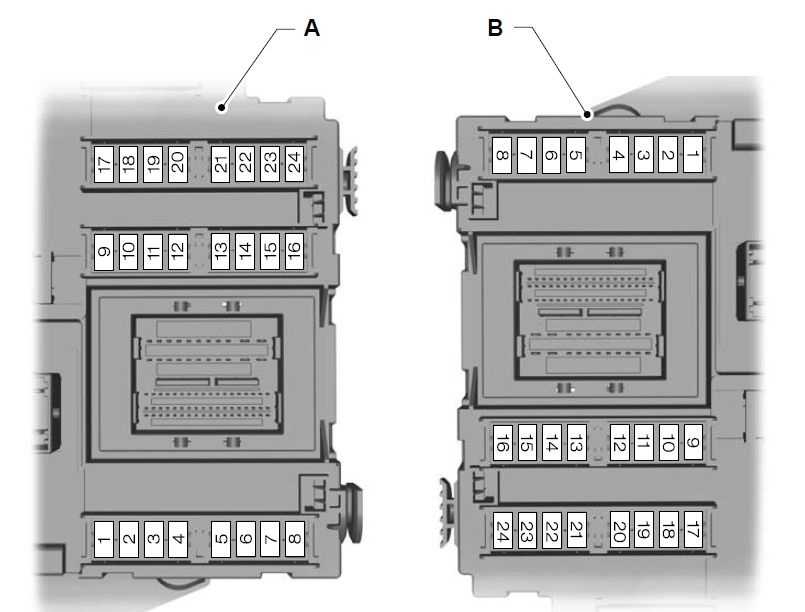

Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
|
Ток |
Цвет |
|
5 |
Светло-коричневый |
|
10 |
Красный |
|
15 |
Синий |
|
20 |
Желтый |
|
25 |
Белый |
|
30 |
Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
|
№ |
Потребитель тока |
А |
|
1 |
Обогреваемые жиклеры омывателей лобового стекла |
5 |
|
2 |
Указатели поворота |
10 |
|
3 |
Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
|
4 |
Освещение номерного знака |
5 |
|
5 |
Обогрев сидений, климатическая установка |
10 |
|
6 |
Плафоны и светильники для чтения, плафон багажного отделения |
5 |
|
7 |
Блок управления ABS |
10 |
|
8 |
Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
|
9 |
Обогрев зеркал |
10 |
|
10 |
CD-чейнджер |
5 |
|
11 |
Круиз-контроль при автоматической коробке передач |
5 |
|
12 |
Питание системы самодиагностики |
10 |
|
13 |
Сигналы торможения |
10 |
|
14 |
Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
|
15 |
Комбинация приборов, автоматическая коробка передач |
10 |
|
16 |
Свободен | |
|
17 |
Навигационная система |
7,5 |
|
18 |
Дальний свет правый |
10 |
|
19 |
Дальний свет левый |
10 |
|
20 |
Ближний свет правый, корректор наклона правой фары |
10 |
|
21 |
Ближний свет левый, корректор наклона левой фары |
10 |
|
22 |
Габаритные и стояночные огни правые |
5 |
|
23 |
Габаритные и стояночные огни левые |
5 |
|
24 |
Стеклоомыватели |
25 |
|
25 |
Вентилятор системы вентиляции, климатическая установка |
30 |
|
26 |
Обогрев заднего стекла |
30 |
|
27 |
Свободен |
15 |
|
28 |
Топливный насос |
15 |
|
29 |
Электронные системы двигателя |
20 |
|
30 |
Подъемно-сдвижная панель люка крыши |
20 |
|
31 |
Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
|
32 |
Электронные системы двигателя |
20 |
|
33 |
Прикуриватель |
15 |
|
34 |
Электронные системы двигателя |
15 |
|
35 |
Плюс” продолжительного электропитания прицепа |
30 |
|
36 |
Противотуманные фары, задние противотуманные фонари |
15 |
|
37 |
Телефон, радио |
20 |
|
38 |
Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
|
39 |
Аварийная сигнализация |
15 |
|
40 |
Звуковой сигнал |
25 |
|
41 |
Свободен | |
|
42 |
Свободен | |
|
43 |
Свободен | |
|
44 |
Обогрев сидений |
30 |
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.
Ремонт блока предохранителей Форд Мондео 2
Ярко выражены последствия некачественного предохранителя
в цепи подсветки зеркал в потолке. И коротко.
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus
со стороны водителя рядом с аккумулятором. Где расположен на наклейке вы салоне и моторном отсеке форд мондео 3. 1. В нём содержатсяпредохранители , рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салонаФорд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розеткиFord Focus .
Раскладка предохранителей и реле Ford Mondeo
Раскладка предохранителей и реле
Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
|
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
|
62 |
15 |
синий |
Передние и задние противотуманные фары |
|
63 |
7,5 |
коричневый |
Парковочный огонь правый |
|
64 |
7,5 |
коричневый |
Парковочный огонь левый |
|
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
|
66 |
30 |
зеленый |
Регулировка сидений |
|
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
|
68 |
15 |
синий |
Прикуриватель |
|
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
|
70 |
15 |
синий |
Штепсельная розетка |
|
71 |
– |
– |
Резервный (не занято) |
|
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
|
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
|
76 |
7,5 |
коричневый |
Кондиционер (АС) |
|
77 |
7,5 |
коричневый |
АБС |
|
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
79 |
– |
– |
Резервный (не занято) |
|
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
|
82 |
7,5 |
коричневый |
Управление двигателя |
|
83 |
15 |
синий |
Обогреваемые сиденья |
|
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
85 |
7,5 |
коричневый |
Дальний свет слева |
|
86 |
7,5 |
коричневый |
Дальний свет справа |
|
87 |
– |
– |
Резервный (не занято) |
|
88 |
15 |
синий |
Управление двигателя |
|
89 |
7,5 |
коричневый |
Подушка безопасности |
|
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
|
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
|
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
|
95 |
7,5 |
коричневый |
Ближний свет |
|
96 |
– |
– |
Резервный (не занято) |
|
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
|
99 |
7,5 |
коричневый |
Внутреннее освещение |
|
Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле. |
Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
1 |
30 |
зеленый |
Основное питание АБС |
|
2 |
50 |
красный |
Главный предохранитель |
|
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
|
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
|
5 |
– |
– |
Резервный (не занято) |
|
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
|
7 |
50 |
красный |
Аккумуляторная батарея |
|
8 |
60 |
желтый |
Вентилятор двигателя |
|
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
|
10 |
40 |
зеленый |
Вентилятор двигателя |
|
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
12 |
– |
– |
Резервный (не занято) |
|
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
14 |
– |
– |
Резервный (не занято) |
|
15 |
3 |
розовый |
Обогреваемое переднее стекло |
|
16 |
7,5 |
коричневый |
Ближний свет слева |
|
17 |
– |
– |
Резервный (не занято) |
|
18 |
7,5 |
коричневый |
Ближний свет справа |
|
19 |
– |
– |
Резервный (не занято) |
|
20 |
20 |
желтый |
Тормозная система (АБС) |
|
21 |
15 |
синий |
Управление двигателя |
|
22 |
20 |
желтый |
Система омывания фар |
|
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
|
24 |
20 |
желтый |
Система централизованного блокирования |
|
25 |
синий |
Аварийная световая сигнализация | |
|
26 |
желтый |
Звуковой сигнал | |
|
27 |
15 |
синий |
Топливный насос |
|
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
|
29 |
– |
– |
Резервный (не занято) |
|
30 |
– |
– |
Резервный (не занято) |
|
31 |
– |
– |
Резервный (не занято) |
|
32 |
– |
– |
Резервный (не занято) |
|
33 |
– |
– |
Резервный (не занято) |
|
34 |
Диод/управление двигателя | ||
|
35 |
Диод/АС | ||
|
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
|
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
38 |
– |
– |
Резервный (не занято) |
|
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
41 |
– |
– |
Резервный (не занято) |
|
42 |
– |
– |
Особое место, в зависимости от оснащения |
Реле
|
1 |
Фары |
|
2 |
Обогреваемое заднее стекло |
|
3 |
Звуковой сигнал |
|
4 |
Топливный насос |
|
5 |
Регулирование двигателя |
|
6 |
АС |
|
7 |
Вентилятор двигателя |
|
8 |
Реле предварительного разогрева (дизель) |
|
9 |
Вентилятор двигателя |
|
10 |
Стартер |
Видео про «Раскладка предохранителей и реле» для Ford Mondeo
Замена предохранителя на Форд мондео
Ремонт блока предохранителей Форд Мондео 2
https://youtube.com/watch?v=NkYHZy1YtaI
Замена предохранителя на Форд Фокус 2
Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

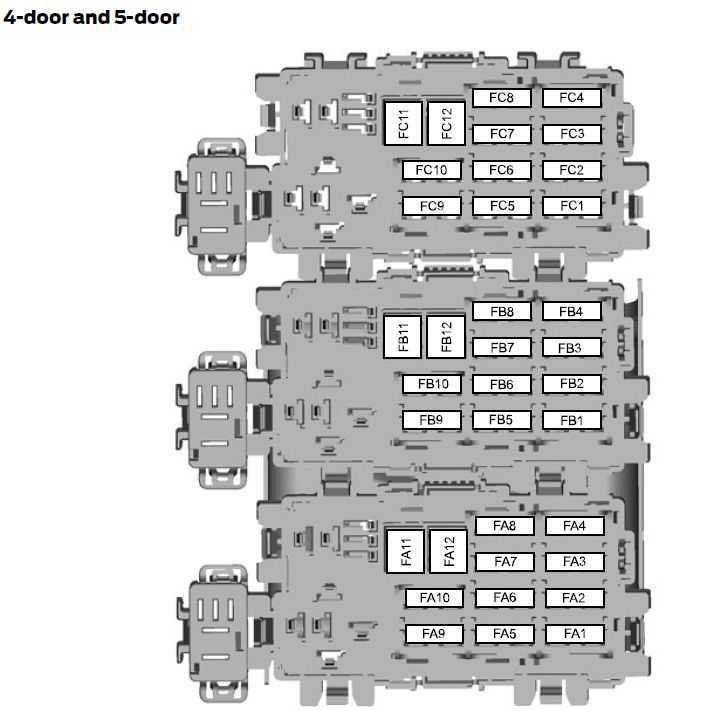

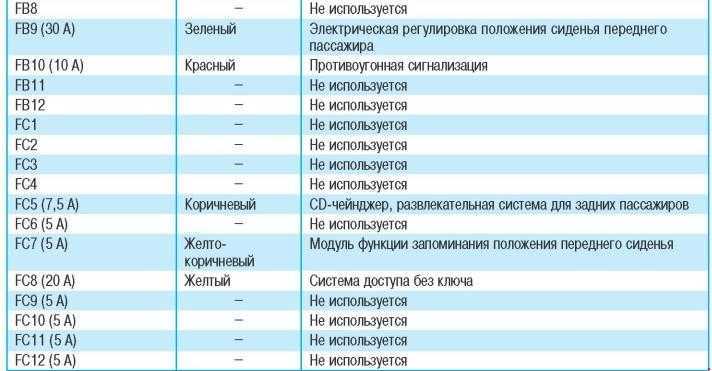

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Ремонт БП
Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.
Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:. Первый БП вмонтирован в моторный отсек
Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле
Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.
Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.
Подобравшись к необходимому блоку, можно начать ремонт
В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:
Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора).
Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто.
Заменяя любой элемент БП, делайте это на точно такую же деталь
При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом.
Никогда не меняйте ПП или реле проволоками или самодельными изоляторами — это очень опасно.
Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.
Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока
Не работают дворники
Парни. Всем привет. 7-15 Сел Сеня в Машину. На улице — 11. Чуть прогрел и думаю дай смахну легкий иней с лобовика — а они молчат. Думал мошт примерзли — ничего подобного. Короче не вниз не вверх, передвигая переключатель, — дворники не работают ( омываение окна тоже). Когда переключатель переключаешь — звука сообщающего о гуле реле тоже нет ( но мошт и не должен быть — это я так). Парни что это ? Кердык реле ? Или глюк на морозе ?
Добавляю : в 7-35 по ходу движения дворники заработали.
Comments 6
Если произойдет еще раз, попробуйте перевести переключатель в максимально интенсивное положение, может заработать, т.к. оно что-то вроде аварийного режима активирует. А по симптомам напоминает умирающий блок управления стеклоочистителем. Он находится под левой (по ходу движения) щеткой и, как говорили владельцы, подвержен попаданию в него влаги. Это для него, естественно, не полезно, а влага в него попадает именно в те периоды, когда щетки нужнее всего. Выражается либо в отмирании щеток вовсе, либо в их не синхронизированной работе (наезжание друг на друга, неполный цикл очистки и пр.). У меня один раз случалось подобное в год покупки, и тогда щетки работали только в максимальном режиме (с омывателем), а в остальных режимах признаков жизни не подавали. Проходило само собой после длительного простоя и с наступлением сухой погоды. Больше пока не повторялось.
В общем была похожая ситуация пару лет назад, сгорел блок управления стеклоочистителя. Я так понимаю, крякнул он по моей вине, оставил щетки в верхнем положение, т.е.когда заводить машину, сразу начинают грести, а на лобовое сугроб метровый. Дворник после этого работал один, второй бился в канвульсиях. И отогревал на стоянке теплой, ничего не помогло.
буквально неделю назад была такая же ситуация, мороз был ну максимум градусов -6. Так же дворники не работали после того как завёл машину минут 10, пытался и глушить-заводить, не помогло. Заработали сами. Единственное работала максимальная скорость дворников и всё.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блок в салоне
Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Вариант 1
Схема
p, blockquote 6,0,1,0,0 —>
Описание
p, blockquote 7,0,0,0,0 —>
| F1 | 5А Датчик дождя |
| F2 | 10А Питание системы SRS (подушки безопасности) |
| F3 | 5А Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15А Задний стеклоочиститель |
| F6 | 15А Аудиосистема (включая голосовое управление) |
| F7 | 7,5А Модуль рулевого колеса |
| F8 | 5А Приборная панель |
| F9 | 15А Дальний свет фар |
| F10 | 20А Электропривод вентиляционного люка |
| F11 | 7,5А Фонари заднего хода |
| F12 | Резерв |
| F13 | 15А Лампа передней противотуманной фары |
| F14 | 15А Омыватель ветрового стекла |
| F15 | 10А Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв |
| F17 | 10А Плафоны освещения салона |
| F18 | 5А Иммобилайзера двигателя |
| F19 | 15А Прикуриватель |
| F20 | Резерв |
| F21 | 5А Устройство приема радиосигналов, датчик дождя |
| F22 | 20А Топливный насос |
| F23 | Резерв |
| F24 | 5А Выключатель зажигания (стартера и приборов) |
| F25 | 10А Лючок топливоналивной горловины |
| F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5А Выключатель стоп-сигналов |
Вариант 2
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Обозначение

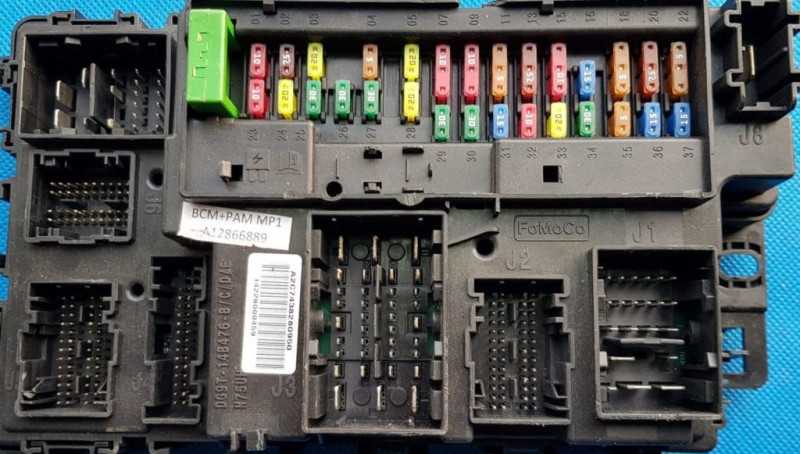

Блок в салоне
Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.
Фото — схема
Описание
| 1 | 10А Подсветка, лампа перчаточного ящика, фонарь косметического зеркала, потолочный плафон, лампа багажного отделения. |
| 2 | 7,5А Сиденье с функцией запоминания положения, нижняя опора спинки сиденья водителя, наружные зеркала с электроприводом. |
| 3 | 20А Разблокировка двери водителя. |
| 4 | 5А Резерв |
| 5 | 20А Усилитель сабвуфера |
| 6 | 10А Резерв |
| 7 | 10А Резерв |
| 8 | 10А Звуковой сигнал противоугонной сигнализации |
| 9 | 10А Резерв |
| 10 | 5А Модуль двери багажника с электроприводом, клавиатура, модуль мобильного телефона |
| 11 | 5А Общий модуль безопасности |
| 12 | 7,5А Управление микроклиматом, коробка передач |
| 13 | 7,А Рулевая колонка, панель приборов, разъем передачи данных |
| 14 | 10А Расширенный модуль питания |
| 15 | 10А Шлюз канала передачи данных |
| 16 | 15А Блокировка от открывания детьми, разблокирование подъемного стекла багажного отделения |
| 17 | 5А Звуковой сигнал включения аварийного питания от батареи |
| 18 | 5А Замок зажигания, Выключатель зажигания нажимной кнопкой старт/стоп |
| 19 | 7,5А Индикатор отключения надувной подушки безопасности пассажира, коробка передач |
| 20 | 7,5А Модуль управления фарами |
| 21 | 5А Термометр в салоне. |
| 22 | 5А Резерв |
| 23 | 10А Цепь электропитания задержки выключения вспомогательного оборудования |
| 24 | 20А Центральный замок |
| 25 | 25А Водительская дверь и зеркало |
| 26 | 30А Дверь и зеркало пассажира |
| 27 | 30А Люк |
| 28 | 20А Звуковой усилитель |
| 29 | 30А Окно задней двери со стороны водителя |
| 30 | 30А Окно задней двери со стороны пассажира |
| 31 | 15А Резерв |
| 32 | 10А Модуль глобальной системы определения местонахождения, голосовое управление, дисплей, радио |
| 33 | 20А Радиоприемник, контроль шума |
| 34 | 30А Шина «старт/стоп» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты). |
| 35 | 5А Модуль управления системы подушек и ремней безопасности. |
| 36 | 15А Зеркало салона с автоматическим затемнением, модуль обогреваемых передних и задних сидений, система контроля за соблюдением дорожной разметки, автоматический дальний свет. Сиденья с управляемым микроклиматом. |
| 37 | 15А Модуль привода на все колёса. Обогрев руля. |
| 38 | 30А Резерв |
Как узнать код от двери
- Проверить код в документах на отдельной карточке;
- Код можно узнать если у вас два ключа с машиной. Засовываете первый ключ, включаете зажигание (но машину не заводите), держите 4 секунды, вытаскиваете ключ, засовываете второй и делаете то же самое. На приборной панели появится заводской код;
- Если предыдущих двух пунктов нет, то заводской код можно найти под блоком с предохранителям с обратной стороны;
- Считать с компьютера с помощью кабеля диагностики.
Блок под капотом
Он находится с левой стороны рядом с фарой, под защитной крышкой.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Состоит из 2 частей: отдел предохранителей и отдел плавких вставок высокой мощности.
p, blockquote 17,0,0,0,0 —>
Фото — схема
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,1,0 —>
Назначение
p, blockquote 21,0,0,0,0 —>
| F1 | 10/15А Модуль управления коробкой передач |
| F2 | Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V) |
| F3 | 70А 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор 80А Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi) |
| F4 | 60А Свечи подогрева |
| F5 | 60/70А Вентилятор охлаждения двигателя (сдвоенный вентилятор) |
| F6 | 7,5/10А Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча предпускового подогрева испарителя |
| F7 | 5А Соленоиды реле |
| F8 | 10/15/20А Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| F9 | 10А Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5А Испаритель топливного насоса 7,5А Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) либо для 1,6L Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос |
| F10 | 10А Блок управления двигателем 7,5А Вспомогательный водяной насос |
| F11 | 5/7,5/10А Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан |
| F12 | 10/15А Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) 5А Катушка реле |
| F13 | 15А Кондиционирование воздуха |
| F14 | 10/15А 2.0LОтопитель дизельного фильтра, Датчик HEGO |
| F15 | 40А Реле стартера |
| F16 | 80А Дополнительный дизельный подогреватель (PTC) |
| F17 | 60А Питание А центрального блока плавких предохранителей |
| F18 | 60А Питание В центрального блока плавких предохранителей |
| F19 | 60А Питание С центрального блока плавких предохранителей |
| F20 | 60А Питание D центрального блока плавких предохранителей |
| F21 | 30А VQM/без VQM: приборный щиток/ аудиоблок/ AC/FLR |
| F22 | 30А Модуль щеток стеклоочистителя |
| F23 | 25/30А Обогреватель заднего стекла |
| F24 | 30А Омыватели фар |
| F25 | 30А Клапаны ABS |
| F26 | 40А Насос ABS |
| F27 | 25А Вспомогательный подогреватель топлива |
| F28 | 40А Вентилятор обогревателя |
| F29 | Резерв |
| F30 | 5А Питание ABS 30 |
| F31 | 15А Звуковой сигнал |
| F32 | 5А Отопитель, работающий на топливе — дистанционное управление |
| F33 | 5А Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40А Обогрев ветрового стекла, левая сторона |
| F35 | 40А Обогрев ветрового стекла, правая сторона |
| F36 | 15А Питание заднего стеклоочистителя 15 5А АБС |
| F37 | 7,5/10А Обогрев передних форсунок омывателя/FLR + FSM KL15 |
| F38 | 10А Питание PCM/TCM/EHPAS 15 5А Адаптивная система круиз-контроля (ACC) |
| F39 | 15А Система адаптивного освещения (AFS) |
| F40 | 5А Коррекция наклона света фар/модуль AFS |
| F41 | 20А Панель приборов |
| F42 | 5А Щиток IP 10А Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание |
| F43 | 15А Аудиоблок /модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) 5А Положение фар, система адаптивного головного освещения (AFS) |
| F44 | 5А Автоматическая система AC/ручная система AC |
| F45 | 5А FLR (запуск/остановка) 15А Очиститель заднего стекла |
