Блок предохранителей и реле BMW E65
Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее
У нас на примере рассмотрена модель BMW 745 E65.
Блок предохранителей в салоне БМВ Е65.
Большинство предохранителей находится в блоке установленном в салоне автомобиля.

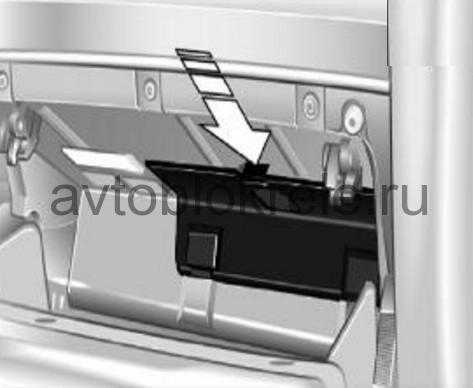

Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.
Схема расположения предохранителей в блоке.
Расшифровка.
| F1 | (20A) Дополнительный отопитель |
| F2 | (5A) |
| F3 | (30A) |
| F4 | — |
| F5 | (7.5A) |
| F6 | CD-чейнджер |
| F7 | (7,5A) Система поддержания скорости |
| F8 | (10A) |
| F9 | (5A) Система контроля давления в шинах |
| F10 | (15A) Электронный блок управления кондиционером |
| F11 | (7,5A) |
| F12 | (20A) Блок управления электрооборудованием рулевой колонки |
| F13 | — |
| F14 | (15A) Система подвески |
| F15 | (15A) |
| F16 | — |
| F17 | (5A) |
| F18 | Блок управления корректором фар |
| F19 | (30A) Блок управления электрооборудованием левой задней двери |
| F20 | (25A) |
| F21 | (30A) Блок управления электрооборудованием левой передней двери |
| F22 | (15A) |
| F23 | (30A) Электропривод передних сидений |
| F24 | (10A) Блок управления системой ночного видения |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | (15A) Блок управления комбинацией приборов |
| F29 | (7,5A) Диагностический разъем (DLC) |
| F30 | (10A) |
| F31 | (20A) Прикуриватель(и) |
| F32 | (20A) Разъем(ы) зарядки |
| F33 | (7.5A) |
| F34 | (5A) |
| F35 | (40A) Очиститель лобового стекла |
| F36 | (50A) |
| F37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| F38 | — |
| F39 | (50A) Система ABS |
| F40 | (60A) |
| F41 | (50A) |
| F42 | (50A) Блок управления замком зажигания |
| F43 | (50A) Прикуриватель |
| F44 | (50A) |
Блок предохранителей в багажном отделении BMW E65.
Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.
Выберете модификацию т/с для поиска блок предохранителей
- BMW 7 Series III E38 Седан 728 i,iL 193 л.с. id5105Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S2). Привод: задний. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 728i X 193 л.с. id21380Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S1). Привод: полный. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 730 i,iL 211 л.с. id3812Двигатель: объем — 3 л., мощность — 211 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 730 i,iL 218 л.с. id3813Двигатель: объем — 3 л., мощность — 218 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 735 i,iL 235 л.с. id5106Двигатель: объем — 3.5 л., мощность — 235 л.с., тип — бензиновый, модель — M62 B35 (358S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id3814Двигатель: объем — 4 л., мощность — 286 л.с., тип — бензиновый, модель — M60 B40 (408S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id5104Двигатель: объем — 4.4 л., мощность — 286 л.с., тип — бензиновый, модель — M62 B44 (448S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 750 i,iL 326 л.с. id3815Двигатель: объем — 5.4 л., мощность — 326 л.с., тип — бензиновый, модель — M73 B54 (54122). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 725 tds 143 л.с. id5403Двигатель: объем — 2.5 л., мощность — 143 л.с., тип — дизель, модель — M51 D25 (256T1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 730 d 184 л.с. id10024Двигатель: объем — 3 л., мощность — 184 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 1998-2000
- BMW 7 Series III E38 Седан 730 d 193 л.с. id14812Двигатель: объем — 3 л., мощность — 193 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 2000-2001
- BMW 7 Series III E38 Седан 740 d 245 л.с. id12100Двигатель: объем — 3.9 л., мощность — 245 л.с., тип — дизель, модель — M67 D39 (398D1). Привод: задний. Год выпуска: 1999-2001
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Е60/E61 — Предохранители Е60 | BMW Club
В бардачке:
ABS ASC DSC (12,51,55,63)
регулировки сиденья водителя (26,32)
регулировки сиденья пассажира (21)
подушка безопасности a. Боковая подушка (44)
воздушный кондиционер (34,48)
пневмоподвеска (57)
вспомогательный обогреватель дизельное (59)
воздуходувка (34,64)
тормозные огни (9)
центральный замок (20,24,60)
Контрольный центр переключения панели (32,37,53)
Прикуриватель розетка (25,33)
любезность зеркала освещение (42)
Диагноз штекер (5,52)
электрический обогрев сидений (32,53)
управления двигателем (5,31,54)
топливный насос (47)
гаражные двери Открывалка (33)
перчаточного бокса света (27)
переносная лампа (26)
очистки фар (28)
подогревом заднего стекла (34)
подогревом Форсунки (34,48)
подогреваемый руль (29)
сирена (10)
иммобилайзер (11,39)
независимый нагреватель (59)
инструмент кластера (1,43,45)
внутри зеркало электрохромный (6)
свет модуль (2,9)
основной вентилятор (61)
навигация (7)
бортовой компьютер (7)
бортовой диагностики 2 (14,51)
бортовой монитор (7)
наружные зеркала (6,17,20,24,60)
датчики парковки (6)
пассажирские Comp / багажник освещения (4,17,27)
радио (7)
датчик дождя (41)
задний вентилятор (3)
подогрев задних сидений (4)
заднего стекла омыватель (41)
вторичный воздух насосом (51,62)
servotronic (14)
изменение освещенности ворота (8,12)
раздвижные / наклона крыши (58)
контроль скорости (9,39)
стартер интерлок (39)
рулевая колонка перестройки (23,26)
телефон (7)
система защиты (6,13)
давления в шинах Система контроля (6,15)
стеклоподъемник передних (20,24)
Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)
Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схемам реле и предохранителей bmw e63.
Блок предохранителей в салоне bmw e63
Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).
Место расположение предохранителей и реле топливного насоса в bmw e63
Реальное фото блока с предохранителями
Таблица с расположением элементов
Таблица с описанием предохранителей
- Управление динамической стабильностью
- SMG Steering DSC
- Модуль шлюза корпуса
- Световой модуль
- Основной модуль кузова
- Приборный щиток
- Индикатор переключения передач, EDC, управление коробкой передач
- DME, IVM
- Дверной модуль, гнездо OBD2
- Дверной модуль, шлюз для тела
- Регулировка сиденья
- Тепло, кондиционер
- OBD, Ind Aux, нагреватель
- Система стеклоочистителей
- Основной модуль кузова
- Выходная мощность вентилятора
- Электрический вентилятор
- Активное рулевое управление, EDC
- Реле вторичного воздушного насоса подогревателя топлива
- Навигационная система
- CCC / M-ASK
- CD-чейнджер, модуль шлюза для телефона
- Автомобильная система доступа
- Реле топливного насоса
Актуальная информация с точным расположением предохранителей находится в документации на блоке в багажном отделении под обшивкой.
Блок с предохранителями и реле в багажном отделении
Он располагается с правой стороны под обшивкой (защитный ковер).
схема доступа реальное фото блока
Таблица с описанием
- Кб Реле системы омывателей фар
- К9 Разгрузочное реле контакта 15
- К11 Реле стеклоочистителя
- К8 Реле опускания заднего стекла (кабриолет)
- К91 Реле очистителя заднего стекла
- К93 реле ЕОС
- К96 Реле топливного насоса
- К126 Реле компрессора пневматической подвески
- К20 Реле автодоводчика
- К213 Реле вакуумного электронасоса
- К2003а Главное реле системы ООЕ (дизельный двигатель)
- К6304а Реле нагнетателя добавочного воздуха
За прикуриватель отвечают предохранители номер 87 и 88 либо 61 — (20А). Все зависит от комплектации и года выпуска автомобиля.
Другой вариант исполнения
Дополнительная информация
Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.
Хотите получить больше информации, ознакомитесь с книгой по эксплуатации bmw e63: «скачать»
vsepredohraniteli.ru
Предохранители bmw f10 и блоки реле со схемами и расшифровкой на русском языке
Шестым поколением BMW 5 series является F10. Годы выпуска ф10: 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2022. За это время серия прошла один рестайлинг. Данное бмв производилась в нескольких вариантах кузова: универсал (Touring) — F11, седан — F10 и лифтбэк — F07. Мы представляем общую информацию про предохранители bmw f10 и блоках реле, а так же оригинальную инструкцию по эксплуатации на русском языке.
Всего в данной серии находятся 2 основных блока реле с предохранителями. Актуальные данные о Вашем расположении предохранителей находятся на отдельном листе, который должен находится в самом блоке.
Блок предохранителей и реле в салоне бмв ф10
Как и в предыдущих поколениях пятерки, он располагается в вещевом ящике (бардачке). Для доступа просто откройте защитную крышку.
Общая схема
Реле сигнала, противотуманных фонарей, стеклоочистителей и прочих элементов отмечены квадратами.
Единая таблица с описанием предохранителей
За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Некоторые из них располагаются в багажном отделении.
Блок предохранителей в багажнике BMW F10
Для доступа необходимо открыть заглушку на правой боковой обшивке.
Общая схема с описанием расположения элементов
Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле!
Дополнительная информация
Для вашего удобства посмотрите видео о ремонте прикуривателя бмв ф10, путем замены предохранителя (вертикальное видео). Тут вы наглядно можете посмотреть места расположение блоков.
Хотите получить больше информации о F10, ознакомьтесь с полной инструкцией по эксплуатации: «скачать»
vsepredohraniteli.ru
BMW TIS.
» » »
|
Предохранители и реле BMW 7-й серии (E65 / E66 / E67 / E68; 2002-2008)
bmw Автор redactor3 На чтение 1 мин. Опубликовано 28.07.2020
В этой статье мы рассмотрим четвертое поколение BMW 7-й серии (E65 / E66 / E67 / E68), выпускаемое с 2001 по 2008 год. Здесь вы найдете схемы блока предохранителей BMW 7-й серии 2002, 2003, 2004, 2005, 2006 , 2007 и 2008 (730i, 730d, 735i, 740i, 740d, 745i, 745d, 750i, 760i), получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
Блок предохранителей в бардачке
Откройте перчаточный ящик, нажмите защелку, потяните крышку предохранителя вниз.
Расположение предохранителей может отличаться! Точная карта распределения предохранителей находится под блоком предохранителей.
Электрика БМВ 7 серии Е65
Конструкция бортовой электроники сложная и запутанная. Мультимедийные шины имеют множество контроллеров и блоков управления, причем по каждому блоку на двери и сиденье. В течение периода владением BMW E65 владельцы отмечают, что многие блоки управления начинают глючить, а после совсем выходят из строя.
Новые детали электрооборудования стоят баснословных денег, поэтому ЭБУ часто приобретаются на разборках. Приходится сталкиваться с обрывом подкапотной проводки и неисправностью шины стартера и генератора, где второй работает постоянно в максимальной загрузке.
Для решения многих вопросов по электрооборудованию необходимо дилерское программное обеспечение и сканеры. Без грамотного электрика не обойтись.
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
p, blockquote 13,0,0,0,0 —>
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
p, blockquote 14,0,0,0,0 —>
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском

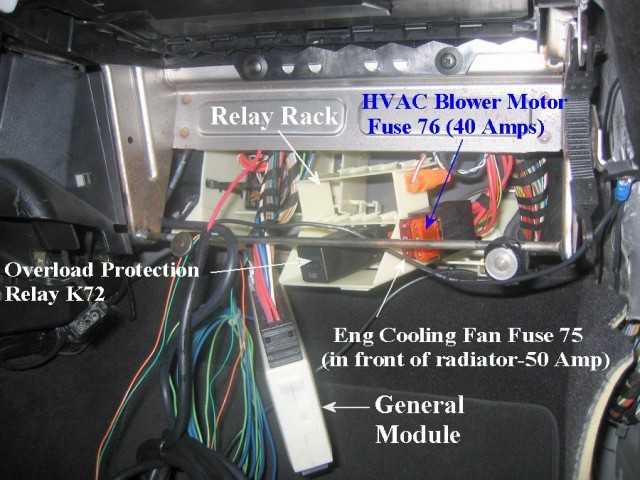

Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
p, blockquote 23,0,0,0,0 —>
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
p, blockquote 28,0,0,0,0 —>
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Блок предохранителей и реле bmw e65
Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее
У нас на примере рассмотрена модель BMW 745 E65.
Блок предохранителей в салоне БМВ Е65.
Большинство предохранителей находится в блоке установленном в салоне автомобиля.
Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.
Схема расположения предохранителей в блоке.
Расшифровка.
| F1 | (20A) Дополнительный отопитель |
| F2 | (5A) |
| F3 | (30A) |
| F4 | — |
| F5 | (7.5A) |
| F6 | CD-чейнджер |
| F7 | (7,5A) Система поддержания скорости |
| F8 | (10A) |
| F9 | (5A) Система контроля давления в шинах |
| F10 | (15A) Электронный блок управления кондиционером |
| F11 | (7,5A) |
| F12 | (20A) Блок управления электрооборудованием рулевой колонки |
| F13 | — |
| F14 | (15A) Система подвески |
| F15 | (15A) |
| F16 | — |
| F17 | (5A) |
| F18 | Блок управления корректором фар |
| F19 | (30A) Блок управления электрооборудованием левой задней двери |
| F20 | (25A) |
| F21 | (30A) Блок управления электрооборудованием левой передней двери |
| F22 | (15A) |
| F23 | (30A) Электропривод передних сидений |
| F24 | (10A) Блок управления системой ночного видения |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | (15A) Блок управления комбинацией приборов |
| F29 | (7,5A) Диагностический разъем (DLC) |
| F30 | (10A) |
| F31 | (20A) Прикуриватель(и) |
| F32 | (20A) Разъем(ы) зарядки |
| F33 | (7.5A) |
| F34 | (5A) |
| F35 | (40A) Очиститель лобового стекла |
| F36 | (50A) |
| F37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| F38 | — |
| F39 | (50A) Система ABS |
| F40 | (60A) |
| F41 | (50A) |
| F42 | (50A) Блок управления замком зажигания |
| F43 | (50A) Прикуриватель |
| F44 | (50A) |
Блок предохранителей в багажном отделении BMW E65.
Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.
Предохранители и реле под капотом BMW 5 E60(E61)
Монтажный блок в моторном отсеке расположен в левой части, ближе к лобовому стеклу.
Схема блока предохранителей и реле под капотом БМВ Е60(Е61)
Описание
1 Электронный блок управления двигателем 2 — 3 Реле блока управления высотой подъема клапана 4 Реле обогревателя системы вентиляции картера 5 Реле электродвигателя очистителя лобового стекла 6 Реле насоса системы подачи воздуха навыпуск 7 Реле системы управления двигателем F1 (30А) Управление двигателем F2 (30А) Управление двигателем F3 (20А) F4 (30А) F5 (30А) Управление двигателем F6 (10А) Управление двигателем F7 (40А) Управление двигателем F8 (30А) F10 (5А) Обогреватель системы вентиляции картера
