Предохранители и реле chevrolet aveo (t200, 250,255,300)

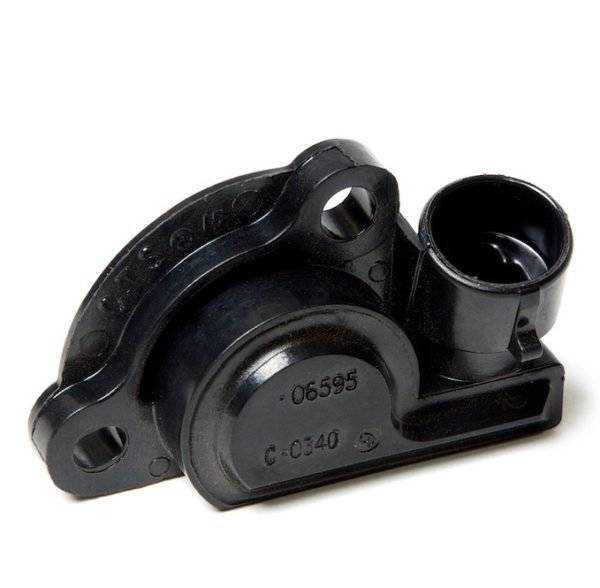

Датчик положения дроссельной заслонки

Для определения правильного угла открытия заслонки необходимо наличие специального датчика, называется этот датчик ДПДЗ. Он необходимо для правильного подсчета угла открытия заслонки, который позволит определить ЭБУ на сколько нажата педаль газа и что хочет водитель от автомобиля, ускорение или плавное движения. В зависимости от этого изменяется топливная смесь.

Расположение датчика

ДПДЗ Шевроле Авео расположен на корпусе дроссельной заслонки на одном валу с самой заслонкой, что обеспечивает правильный расчет угла открытия.

Признаки неисправности

• Скачки оборотов при ХХ;
• Повышенные обороты холостого хода;
• Самопроизвольная остановка ДВС;
• Значительное увеличение расхода топлива;

Возможные причины и диагностика неисправности

1. Первым делом если не горит фара, проверяем саму лампочку, случается даже так, что на тот момент когда вы обнаружили неисправность головного света, перегорели уже обе лампы ближнего. С лампами дальнего света такое почти не бывает, так как они крайне мало используются.
2. Одной из наиболее частых причин, когда не горят фары головного освещения является расплавление нити плавкого предохранителя. Впрочем, на большинстве современных автомобилей цепи питания правой и левой фары не взаимосвязаны и защищены отдельными предохранителями. Поэтому выход из строя одного плавкого элемента приводит к отказу одной фары. Диагностировать данную неисправность фары можно визуально, открыв монтажный блок и осмотрев предохранители, отвечающие за работу отказавшего элемента освещения. В случаях, когда доступ к монтажному блоку затруднен, следует узнать, какие еще цепи защищены данным предохранителем и проверить работу устройств, получающих питание от этих цепей. Если данные устройства также не работают, в 99% случаев предположение о вышедшем из строя предохранителе оказывается верным.
3. Если предположение о расплавлении защитного элемента не подтвердилось, необходимо проверить реле включения головного света. Обычно отказ реле приводит к прекращению работы лишь одной из систем освещения.Исчезает или ближний, или дальний свет. В работоспособности реле включения света можно удостовериться, внимательно прислушавшись к звукам, возникающим при попытке включения фар. Если из-под панели приборов в момент включения слышны короткие звонкие щелчки, это свидетельствует о том, что реле исправно. Отсутствие щелчка подтверждает предположение о неисправности реле.
4. Так же необходимо проверить все разъемы электрических проводов идущих на фару, возможно после последнего ремонта на клемму фары просто напросто забыли одеть разьем и соответственно она от этого гореть не будет. Такое случается если на передних фарах не горит ни одна лампочка.
5. Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения. Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Также по причине попадания в подкапотное пространство воды могут окислиться и перестать выполнять токопроводящую функцию «фишки» в местах соединения проводов.

Собственно, на этом поиск можно заканчивать. Если найти неисправность с помощью вышеописанных мероприятий не удалось, дальнейшая диагностика электропроводки должна выполняться с помощью мультитестера и процедуры «прозвонки» электрических цепей автомобиля. Последней попыткой установить причину неисправности в полевых условиях может стать проверка наличия тока на клеммах, питающих лампы ближнего света фар. Для этого достаточно вставить в разъем заведомо исправную лампу или чиркнуть проводом «+» об провод «-». Начало работы лампы или проскакивание искры между проводами свидетельствует о наличии в сети электрического тока и неисправности самих фар или ламп. Отсутствие реакции на тест дает основания предполагать наличие обрыва в сети питания фар.

Шевроле Авео — схема электрическая

YouTube приколыреле и предохранители лада ларгус

Популярный автомобиль Chevrolet Aveo 2003-2008 г.в. и электрические схемы к нему. Немного фактов о техническом оснащении салона. Как любой современный и качественный автомобиль, Chevrolet Aveo – это ABS, кондиционер, гидроусилитель руля, литые диски, электропакет и противотуманные фары. Также в комплекте Aveo могут поставляться дополнительные подушки безопасности, ДУ на руле для аудиосистемы и 3-точечные ремни безопасности для всех пассажиров. Старое поколение Chevrolet Aveo реализуется с 2-мя двигателями. Первый – 1,2 (4-цилиндровый с 8 клапанами и 74 л.с.), и второй – 1,4 (4-цилиндровый с 16 клапанами и 94 л.с.). Поколение 2006 года также выпускается с двумя силовыми агрегатами – 1,4 с 94 л.с. и 1,6 с 103 л.с. Основными элементами системы пуска и подзарядки являются стартер и генератор.

Схемы электрических соединений на Шевроле Авео

На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или {}: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.А: Верхние горизонтальные линии — линии подачи питания при различных условиях:Цепь 30 — подача питания непосредственно от АКБ, минуя переключатель замка зажигания.Цепь 15 — подача питания при включенном зажигании и стартере.Цепь 15А — подача питания при включенном зажигании и выключенном стартере.Цепь 15С — подача питания при включенном зажигании и режиме «АСС».Цепь 58 — подача питания в цепи освещения при 1 и 2 положении переключателя света.В: Ef20 — предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 — предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.С: Разъемы (С101 — С902) (см. описание разъемов).D: Узлы сращивания кабелей (S101 — S303) (см. описание).Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.G: Аббревиатуры, обозначающие цвет изоляции проводов.Н: Нижняя горизонтальная линия: линия заземления на «массу» (G101 — G401) Обозначение В означает заземление на корпус (body).Условные обозначения компонентовС: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;G: точки заземления на «массу»; S: узиы сращивания жгутов (Splice Pack).Обозначение цвета изоляции проводовВг: коричневый; G: зеленый; V: фиолетовый; Р: розовый; В: черный;W: белый; Or: оранжевый; Lg: светло-зеленый; Sb: небесно-голубой;PLL: пурпурный.R: красный; L: синий; Y: желтый; Gr: серый;

Схема системы пуска и зарядки на Chevrolet Aveo

Эл.схема системы предотвращения разряда АКБ

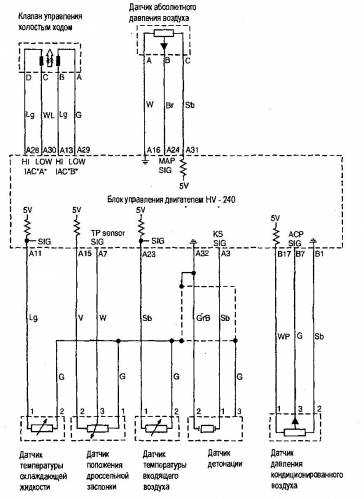

Схема системы управления холостым ходом на Шевроле Авео

Система удаления паров топлива, комбинация приборов и датчик скорости автомболя — эл.схема

Эл.схема системы впрыска на Chevrolet Aveo

Указатепь температуры ОЖ, тахометр и указатель уровня топлива — схема

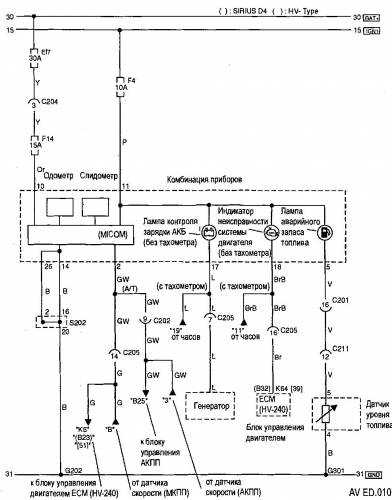

Эл.схема одометра, спидометра и сигнальных ламп

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Еще про Авео: Как регулировать педаль сцепления Шевроле Авео? — 5 ответов

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Блок предохранителей Шевроле Авео Т250

Блок предохранителей Авео Т250 моторного отсека со всеми обозначениями представлен в таблице

Обозначение элемента	Защищаемые цепи	Сила тока, А
ALT	Генератор	120
ABS. 1	Разъем для удаления воздуха ЭБУ ABS	20
ABS. 2	Разъем для удаления воздуха ЭБУ ABS	40
BLW	Реле от вентилятора печки	30
P/WDW	Реле от стеклоподъемников	30
EPS	ЭБУ электроусилителя руля	50
ВАТТ	Реле фонарей задних и предохранители 11, 19, 20, 25, 27, 29	50
RAD	Реле большой и малой скорости вентилятора из системы охлаждения мотора	30
ECU	Реле топливного насоса и питания системы управления мотором, предохранитель ЭБУ	30
IGN. 1	Выключатель зажигания	30
IGN. 2	Реле стартера и выключатель зажигания	30
HORN	Реле звукового сигнала	10
A/CON	Реле кондиционера	10
INJ	ЭБУ мотора, трансмиссии или ЭБУ мотора 1,1 л, датчик положения валов, форсунки, электромагнитный клапан продувки адсорбера, регулятор холостого хода	15
SNSR	ЭБУ двигателя, трансмиссии или ЭБУ мотора 1,1 л, реле кондиционера и топливного насоса, антенный блок иммобилайзера SMATRA, датчик концентрации кислорода	10
FPI I	ЭБУ мотора и трансмиссии или только ЭБУ двигателя 1,1 л	10
ABS	Разъем для удаления воздуха, ЭБУ ABS	10

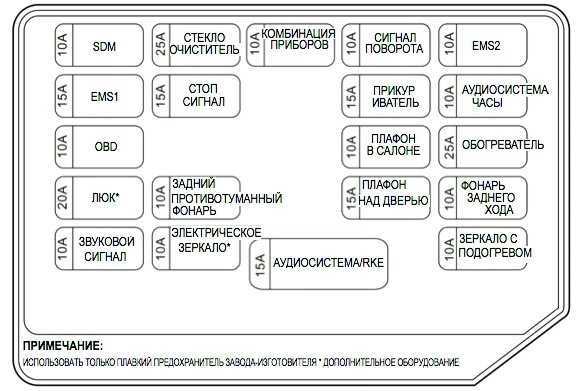

Блок предохранителей Шевроле Авео 2008/2007, находящийся в салоне

№ предохранителя	Защищаемые цепи	Сила тока, А
1	Отключение кондиционера и обогрева заднего стекла	10
2	Лампа левая передняя габаритного света, задний фонарь левый	10
3	Комбинация приборов	10
4	Переключатель наружных зеркал заднего вида, аудиосистема	10
5	Переключатель селектора коробки передач, выключатель аварийной сигнализации, выключатель света заднего хода	10
6	Лампа габаритного света правая передняя, задний правый фонарь, лампы освещения номерного знака	10
7	Комбинация приборов, резистор предвозбуждения, ЭБУ охранной сигнализацией и временной задержкой, сигнализация непристегнутого ремня	10
8	Прикуриватель	15
9	ЭБУ электроусилителя рулевого управления, генератор, ЭБУ мотора, трансмиссии или только мотора 1,1 л, выключатель рычага селектора коробки передач, датчик скорости	10
10	Блок управления подушек безопасности	10
11	Реле замков дверей, привод замка водительской двери и блок управления люком крыши	20
12	Электродвигатель щетки заднего стекла, подрулевые переключатели	15
13	Реле охранной сигнализации и стартера	10
14	Без действия	—
15	Блок управления освещением дневного движения	10
16	Выключатель обогрева сиденья	20
17	Выключатель обогрева стекла заднего, ЭБУ мотора, электропривод, обогрев зеркала заднего вида наружного	10
18	Конденсатор, катушка зажигания	15
19	Реле стеклоподъемников, стоп-сигнала, выключатель	15
20	ЭБУ охранной сигнализацией и временной задержкой, выключатель аварийной сигнализации	15
21	Блок подрулевых переключателей, электродвигатель очистителя стекла ветрового	20
22	Реле противотуманного заднего света	10
23	Реле противотуманных фар и стеклоподъемников, ЭБУ охранной сигнализацией и временной задержкой, таймер обогрева стекла заднего, электропривод корректора фар и переключатель корректора фар	10
24	Блок управления люком крыши, реле вентилятора салона	10
25	Реле и таймер обогрева стекла заднего, ЭБУ охранной сигнализацией и временной задержкой	30
26	Правая фара	15
27	Реле противотуманных фар	10
28	Комбинация приборов, фара левая фара	15
29	Комбинация приборов, разъем линии передачи данных, выключатель света заднего противотуманного, аудиосистема, ЭБУ охранной сигнализацией и временной задержкой, датчик сигнала незакрытой двери, лампа багажника, проверочный разъем универсальный, плафон освещения, лампы направленного света в салоне, узел от консоли крыши	15

Блок предохранителей Шевроле Авео Т200 и Т300, выпускаемой с 2012 года, практически не отличается от данной схемы. Также идентичны схемы блоков предохранителей автомобилей Шевроле Авео седан 1 4 и автомобилей с мотором 1 5.

Как подобраться к блоку предохранителей Шевроле Авео в моторном отсеке:

• Открыть капот.
• Открыть фиксаторы и убрать крышку блока.
• На обратной стороне снятого элемента имеется схема предохранителей и реле. Плюс на крышке закреплен пинцет, при помощи которого можно аккуратно достать необходимый элемент.

Практически каждая цепь питания электрооборудования в машине имеет плавкие предохранители, которые защищают элементы. Среди основных компонентов, оснащенных предохранителями, можно назвать электродвигатели вентиляторов, фары, топливный насос и и прочие потребители тока, которые подключены посредством реле.

Блок предохранителей Шевроле Авео расположен в специальном монтажном блоке. Один из них установлен в левой части панели приборов в салоне Авео, второй – под капотом около АКБ.

Блок предохранителей на «Авео»

У любого автовладельца может возникнуть ситуация, когда неожиданно перестает работать какое-либо электронное устройство стеклоподъемники, фары, приборная панель, звуковой сигнал и т. Однако не стоит преждевременно спешить за помощью к мастеру, так как первым делом проверьте целостность соответствующих предохранителей.

Справка: Предохранители предназначены для того чтобы уберечь электрооборудование автомобиля от перепадов и скачков напряжения. Для удобства предохранители разных номиналов отличаются цветом:.

Для того чтобы понимать где находится искомый предохранитель следует знать, что на Шевроле Авео имеется два блока предохранителей. Предохранители, которые в нем находятся, отвечают за работу системы зажигания, блока управления двигателем, стеклоподъемников, передних фар, аварийной сигнализации и др.

Если нить перегорела, то предохранитель следует заменить на идентичный. Перегорание предохранителя может свидетельствовать о неисправности какого-либо блока или детали электросистемы автомобиля. Не стесняемся, энергичнее жмем на социальные кнопочки! Your browser is too old! Upgrade to a different browser to experience this site. Cхемы предохранителей в Авео. Простой способ сделать подсветку кнопок стеклоподъемников в Шевроле Авео.

Шумоизоляция дверей Шевроле Авео. Установка воздуховодов к ногам задних пассажиров Авео. Решение проблемы низкого клиренса Chevrolet Aveo — установка пневмоподушек в задние пружины.

Замена антифриза в Авео. Схемы электрооборудования Chevrolet Aveo. Делаем складной пол в багажнике Авео. Зачем менять сетчатый фильтр бензонасоса. Правильная зарядка аккумулятора Шевроле Авео. Защитная сетка в бампер Авео. Советы по уходу за свечами зажигания Шевроле Авео. Простой способ улучшить освещение салона Авео. Советы по избавлению от дребезжания суппортов Авео видео-инструкция.

Видео по промывке топливных форсунок Авео. Замена заднего амортизатора в Авео видео. Светодиоды в багажнике Авео — видео-инструкция.

Чистка автокондиционера своими руками — видео. Замена тормозных дисков Авео — видео-инструкция. Видео по замене фильтра топливного насоса в Авео.

Способы восстановлены токопроводящих полос

Из всех неисправностей самой неприятной является обрыв токопроводящих нитей. В этом случае вроде и система остается рабочей, но функционирует она неполноценно.

Сложность доставляет тот факт, что полосы, закрепленные на заденем стекле, замене не подлежат, и установить новые не получиться, но вполне можно их восстановить. Ремонт токопроводящих нитей – операция несложная и под силу любому автолюбителю.

Для восстановления полос используется ряд методов.

Токопроводящие пасты, лаки, краски

В магазинах автоаксессуаров можно приобрести ремкомплекты для восстановления токопроводящих полос обогрева стекол, основной составляющей которых и являются указанные лаки и пасты.

Суть ремонта с их помощью очень проста: по бокам поврежденной полосы наклеивается скотч (так, чтобы незакрытой осталась только нить), место обрыва зачищается и обезжиривается.

После этого остается только нанести пасту или лак, дать время на высыхание (обычно – 24 часа), удалить скотч и проверить работоспособность отопителя.

Металлический порошок, лак, клей

Использование стального металлического порошка и связующего вещества – лака или клея. Этот метод хорош тем, что все компоненты найдутся под рукой и покупать ничего не нужно.

Технология ремонта такова: с наружной стороны стекла в месте разрыва закрепляем магнит, а место разрыва по бокам оклеиваем скотчем.

Напильником из любой металлической детали натираем порошок, который прикладываем к месту разрыва (магнит будет его удерживать), далее промазываем его лаком или клеем, после высыхания удаляем скотч.

Суть метода сводится к тому, что металлический порошок, удерживаемый магнитом, соединит между собой полосы системы обогрева, устранив разрыв, а лаком или клеем просто фиксируем полученный мостик.

Применение стружки из цветных металлов

Применение стружки из цветных металлов (медь, латунь) и связующего веществ. Этот метод отличается высокой скоростью ремонта и простотой выполнения.

Технология проведения такая: место разрыва оклеиваем скотчем. Компоненты – стружку и клей (лак) смешиваем в равномерной пропорции. Перед нанесением необходимо включить подогрев.

А далее кисточкой просто наносим смесь, при этом ток, проходящий по полосе, обеспечит быстрое высыхание нанесенного слоя.

Все указанные способы позволяют одинаково хорошо восстановить работоспособность обогрева заднего стекла.

FakeHeader

Comments 23

какой предохранитель отвечает за ближний свет? На схеме его как бы нет

брат, а где предохранитель в салоне на котором постоянный ток от АКБ ?

Мне регистратор повесить надо на постоянку

Тебе постоянный даже без ключа нужен?

Я подключал через прикуривать, что бы он включался только при заводе авто.

Кто подскажет какой пред отвечает за центральный замок в водительской двери? Перестала работать функция авьоматического открытия дверей хоть с цз хоть с сигналки, даже салонная кнопка запирания-отпирания дверей тоже молчит. Может кто сталкивался с такой бедой. А то как то неудобно стало оикрывать и закрывать в ручную .

58 птф реле? Это же предохранитель, а где реле птф?

ПТФ у нас вроде с БК включается, я не очень в курсе как у нас это организованно

Просто проблема в том что я вкл птф, а они не вкл., даже на щитке не загорается индикатор, вот и не могу разобраться, а к электрику ехать че то стремно, как начнет разводить(((

как вариант посмотреть питание до предохранителя, до цоколя лампы, ну так сказать трассу проверять… Ну и иметь ввиду что ПТФ включается только с ближним светом.

а какой предохранитель на сигнале?

Ну по схеме 52 Звуковой сигнал, а так нужно проверить

А 16 предохранитель который в резерве, он же включается одновременно с зажиганием?

От него можно дхо запитать?

16 Система помощи при парковке — ты про этот? Я так думаю там плюс появляется при включении задней передачи. Но это не точно лучше тестером замерить.

Стараюсь тут еще можешь посмотреть)

Отправил в закладки, пост бесценно полезен

Это все хорошо, побольше бы инфы про блок комфорта (или как он по другому называется) который под сиденьем водителя.

Многие не замечали такие мелочи, например как: затухающий свет в салоне через 10 минут, если открыта дверь, отключение магнитолы, отключение света в багажнике, все это через 10 минут, самовосстанавливающийся предохранитель освещения в багажнике. Или же свет ближний вместе с габаритами сам тухнет, если вытащить ключ, а если попробовать выключить свет без ключа и перевести крутилку сначала на габариты, то он включится. Или еще, в дождь например, если быстро выключить зажигание и оставить дворники в недоведенном состоянии, то даже при вытащенном ключе можно их в одно касание подрулевого переключателя довести на место. И вообще где находится у нас реле габаритов, ближнего света, поворотников. Как у нас работает подогрев сидения, который включается только при запущенном двигателе, а при вкл зажигании нет. Да и вообще много мелочей есть, которые другие люди не замечают.

Editing history

Какой предохранитель относится к печке?

Печка не работает на 4й скорости на 1-3 норм.Сказали что всё дело в предохранители, т.к 4я скорость печки работает через предохранитель

Походу это — 5 Вентилятор отопителя

Спасибо) завтра проверю

Не за что, можно еще в салоне посмотреть — 31 Система отопления (кондиционирования) и вентиляции

Не работают приборы на Шевроле Авео

Лада 4×4 3D кузнечик Бортжурнал евро блок предохранителей в ниву Комбинация приборов на любом автомобиле, в том числе и Шевроле Авео (Chevrolet Aveo), позволяет водителю контролировать работу отдельных систем двигателя, электрооборудования и тормозной системы, а также знать о запасе топлива в бензобаке. О состоянии комбинации приборов водитель узнаёт сразу после поворота ключа зажигания в положение «зажигание включено», так как при её исправности должны загореться все контрольные лампы, а после запуска двигателя ещё и заработать приборы. Если этого не происходит, то придётся искать причину возникшей неисправности.

Первое, что может придти на ум водителю в этой ситуации, это отсутствие питания на плюсовых клеммах разъёмов комбинации приборов. Поэтому, вначале проверяем состояние предохранителя, через который подаётся напряжение на комбинацию приборов. Место его расположения в монтажном блоке салона будет зависеть от года выпуска Шевроле Авео, чтобы облегчить поиск этого предохранителя нужно воспользоваться руководством по эксплуатации Вашего автомобиля. В некоторых случаях причиной отказа комбинации приборов бывает перегорание 10-ти амперного предохранителя, обозначенного на схеме, расположенной на обратной стороне крышки монтажного блока, как ROOM LAMP.

Кроме полного отказа комбинации приборов возможны и её «глюки», заключающиеся в периодическом зависании всех стрелок в самом конце шкал приборов с последующим их возвратом в нормальное положение, соответствующее показанию каждого прибора. Такое поведение приборов говорит, скорее всего, о том, что имеется не достаточно надёжный контакт на «массу» либо в печатной плате или колодках разъёма самой комбинации приборов, либо, что менее вероятно, на кузове автомобиля.

Возможен и ещё один вариант неисправности комбинации приборов, когда перестают работать только приборы, хотя контрольные лампы продолжают нормально функционировать. В этом случае, искать неисправность нужно на печатной плате комбинации приборов, на которой может появиться микротрещина, повредившая дорожки печатной платы

Также, особое внимание нужно уделить осмотру состояния ножек контактов кварцевого резонатора, так как если хотя бы одна из них обломилась, то приборы работать не будут. Но, самостоятельно искать неисправность печатной платы комбинации приборов при отсутствии достаточных электротехнических навыков не рекомендуется

Как заменить неисправный предохранитель на Шевроле Авео: пошаговая инструкция

Маркировочный номер элемента	Функциональное предназначение предохранителя
11	Резервная ячейка, созданная для защиты цепи питания дополнительного оборудования, не предусмотренного комплектацией автомобиля
13	Элемент отвечает только за правую фару головного освещения
13	Элемент отвечает только за левую фару головного освещения
14	При наличии в комплектации люка с электроприводом, цепь подключается через предохранитель №14, в остальных случаях – элемент служит для резерва
15	Деталь предназначена для защиты от короткого замыкания звукового сигнала
16	Элемент отвечает за бесперебойную работу топливного насоса
17	Элемент отвечает только за работу противотуманного головного освещения
18	Предохранитель предназначен для защиты правой лампы ближнего света
19	Предохранитель предназначен для защиты левой лампы ближнего света
20	Предохранитель предназначен для защиты правой лампы дальнего света
21	Предохранитель предназначен для защиты левой лампы дальнего света
22	Элемент необходим для защиты цепи питания салонного освещения
23	Необходим при наличии в комплектации обогревателя ветрового стекла
24	Резервная ячейка, созданная для защиты цепи питания дополнительного оборудования, не предусмотренного комплектацией автомобиля
25	Резервная ячейка, созданная для защиты цепи питания дополнительного оборудования, не предусмотренного комплектацией автомобиля
26	Отвечает за цепь муфты привод компрессора системы охлаждения
27	Отвечает за работу модуля функции антиблокировки колес при торможении
28	Необходим для защиты вентилятора радиатора охлаждения двигателя
29	Защищает от перебоев напряжения главное реле
30	Работает для защиты внутреннего блока предохранителей
31	Предохранитель защищает от скачков напряжения замок зажигания

Конструкцией автомобиля предполагается размещение 2 блоков предохранителя: внутри салона и под капотом. Функциональное предназначение салонного блока заключается в обеспечении защиты от перенапряжения электрооборудования, отвечающего за дополнительные функции в комплектации авто, подкапотного блока – для защиты двигателя и сопутствующего электрооборудования.

Заменить неисправные предохранители на Шевроле Авео, независимо от года выпуска или комплектации автомобиля довольно легко. Весь фронт работ свободно выполняется одной парой рабочих рук и требуется только наличие пары отверток и небольшого пинцета либо специального съемника для демонтажа предохранителей. Процедура ремонта осуществляется следующим образом:

• Для начала требуется в обязательном порядке отключить электропитание в цепи транспортного средства – для этого откидываем обе клеммы от аккумуляторной батареи;
• Затем ищем по правую сторону двигателя небольшой пластиковый бокс, внутри которого находятся предохранители. Сам блок герметичный, поэтому для обеспечения доступа потребуется отщелкнуть шлицем отвертки пластиковые пистоны или выкрутить фиксирующие шурупы – в зависимости от комплектации автомобиля;
• Далее визуально осматриваем посадочные места в блоке и ищем неисправный предохранитель – на нем будут присутствовать следы оплавления, а защитный элемент будет лопнут;
• С помощью специального съемника или пинцета отщелкиваем предохранители, требующие замены и устанавливаем новые. Для установки необходимо надавить предохранителем на ячейку до появления соответствующего щелчка;
• Теперь закрываем блок предохранителей и переходим к салону автомобиля. Второй блок будет находится в торце панели приборов по левую сторону от рулевой колонки. Для обеспечения доступа к блоку потребуется демонтировать декоративную заглушку;
• Затем производим поиск и замену неисправных предохранителей по вышеописанному алгоритму действий, после чего подключаем аккумуляторную батарею и проверяем работоспособность электронного оборудования транспортного средства.

Обратите внимание! Если после замены предохранителя практически сразу выходит из строя новый элемент, то рекомендуется отдать авто на диагностику в сервисный центр. Вполне возможны проблемы с работой генератора автомобиля или наличие пробоев либо слабого контакта в цепи магистральной проводки

Помните, строго не рекомендуется менять предохранители на автомобиле на элементы большей пропускной способности. Если стоковый элемент постоянной выходит из строя, необходимо своевременно локализовать и устранить проблему с электрооборудованием – в противном случае возможно резкое снижением эксплуатационного ресурса всех систем автомобиля и дорогостоящий ремонт в ближайшем будущем.
