Где Находится Резистор Печки Пежо Партнер
Peugeot Partner ПЫЖ › Бортжурнал › Реостат и мотор печки.
Дело было в ноябре 2014г. с наступлением холодов, после длительной стоянки.
Запустил авто, через некоторое время понял что нет обогрева салона, хотя температура ДВС была уже около 60 град, обычно регулятор вентилятора установлен во 2-е положение.Начал переключать регулятор, он сработал только в 4-ом положении, стало ясно что неисправен блок реостатов.
Было очень холодно поэтому решил поднабраться информации в интернете чтобы не тратить много времени.Выяснилось что обычно сгорает/срабатывает термопредохранитель(он одноразовый).Цена за реостат очень большая(порядка 1500 рублей), а вот цена на термопредохранитель всего 20 рублей, но нужно немного «повозиться» — а это даже интересно!
Снял блок реостатов, на моем пыже он находится в ногах пассажира под бардачком, необходимо снять ткань которая крепится пластиковыми «пистонами», установлен он на в корпусе печки его сразу будет видно к нему жгут проводов подходит.
Тестером прозвонил -действительно неисправен, тонким проводом сделал перемычку подключил блок обратно все режимы заработали- вывод только термопредохранитель под замену.
Предохранители и реле Citroën Berlingo II (2008-2018)
Approaching a stationary car: Right Offset. Frontal Impact. Safety Features 7. Fitted to the vehicle as standard Not fitted to the test vehicle but available as option Not Available. CRS Installation Check citroen berlingo предохранители.
Install citroen berlingo предохранители problem Install with care Safety critical problem Installation not allowed. AEB Pedestrian :.
AEB Pedestrian 3. Day time Night time Day time Adult crossing the road. Child running from behind parked vehicles. Adult along the roadside. Adult crossing the road.
Total 8. Speed Assistance 2. Seatbelt Reminder 1.
Lane Support 3. AEB Inter-Urban 1. Approaching a slower moving car. Approaching a braking car. Approaching a stationary car.
Расположение блоков предохранителей и реле на Ситроене Берлинго
Первое появление малотоннажного грузовика Citroen Berlingo состоялось в 1996 г. на Парижском автосалоне. Вскоре у него появился двойник – Peugeot Partner. В 2002 г. состоялся рестайлинг машины, которая получила заводской индекс М59. Ее выпускали до конца 2007 г.
Изменились:
- салон;
- бамперы;
- головное освещение;
- распределенный впрыск топлива;
- 6-клапанная газораспределительная система;
- бензиновые двигатели и автодизель с форсунками Common Rail.
В таком виде машину выпускали до 2018 г.
1-е поколение
Салонные предохранители на Ситроене Берлинго 1-го поколения можно найти так:
- Отпереть водительскую дверь.
- Осмотреть приборную панель.
- Найти переключатели дальнего и ближнего света.
- Убрать пластиковую накладку со щитка под ними.
В моторном отсеке монтажный бокс находится в правом верхнем углу под ветровым стеклом.
2-е поколение
В салоне фургона Б9 перемычки располагаются в том же месте, что и на предыдущей генерации.
Поиск вставок под капотом состоит из нескольких действий:
- Поднять и установить на газовые упоры крышку переднего багажника.
- Найти пластмассовый короб между аккумулятором и левым бортом.
- Снять защитный кожух.
На клемме АКБ имеется блок с силовыми плавкими вставками.
2-е поколение
Блоки под капотом
Главный блок с предохранителями и реле
Общее расположение
Описание
Автоматические выключатели
- F1 20A ЭБУ двигателя — питание электрического блока управления двухступенчатой электровентиляторной группы
- Звуковой сигнал F2 15A
- F3 10А омыватели переднего и заднего стекол
- F4 20A Омыватели фар
- F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
- F6 10А + после контакта ЭБУ ABS/ESP и двойное реле — датчик угла поворота рулевого колеса — гирометр система стабилизации акселерометр — механизм насоса гидроусилителя руля
- Выключатель тормоза F7 10A — выключатель педали сцепления
- F8 25А пусковая обмотка
- F9 10А после модуля защиты от блокировки контактов 3 реле — двигатель управления зоной освещения
- F10 30A управление катушкой зажигания TU5JP4 — управление форсунками TU5JP4 — питание электромагнитного клапана ТНВД DV6
- F11 Реле вентилятора 40А включено
- F12 30A управление низкой и высокой скоростью переднего стеклоочистителя
- F13 40А после контактного питания СМ (интеллектуальный сервисный модуль)
- F14 30A управление насосом рекуперации температуры выхлопных газов
- F15 10А правый дальний свет
- F16 10A левый дальний свет
- F17 15А левый ближний свет
- F18 15А правый ближний свет
- F19 15A Электромагнитный клапан очистителя топливного бака TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электромагнитный клапан подогрева воздуха с турбонаддувом 1-2 DV6
- F20 10A Датчик жидкости в топливе DV6 — Электромагнитный клапан регулирования давления наддува DV6 — Электромагнитный клапан регулирования температуры выхлопных газов F21 5А Расходомер воздуха ДВ6 — питание блока электроуправления двухступенчатой электровентиляторной группой макси модуля предохранителей (PSF1)
Реле
- Главное реле компьютера управления двигателем R1
- Реле цепи питания R2 к компьютеру управления двигателем
- Реле подачи воздуха R3
- Реле стеклоочистителя R4
- R5 Реле низкой скорости переднего стеклоочистителя — Реле высокой скорости переднего стеклоочистителя
- Распределительное реле R6 + после контакта
- R7 Реле вентилятора кондиционера
- Реле стартера R8
- Реле переднего омывателя R9
- Реле заднего омывателя R10
- Реле фар R11
- Реле звукового сигнала R12
Блок на крышке аккумуляторной батареи
Место можно посмотреть в этом видео, а заодно узнать как поменять аккумулятор на Ситроен Берлинго.
Схема
Цель
- Модуль состояния заряда — 5А
- Диагностический разъем — 15А
- Сопротивление выключателя педали тормоза — 15А
- –
- Группа электронасоса ГУР — 80А
- Модуль управления перед подогревом — 70А
- Модуль блокировки защиты 3 реле — 100А
- –
- –
- Реле защиты одного двигателя — 30А
Блоки в салоне
Основные блоки под панелью слева
Общее расположение
Назначение предохранителей
- 15А — Омыватель заднего стекла
- –
- 5А — подушка безопасности
- 10A — Кондиционер, диагностический разъем, зеркало заднего вида, управление фарами
- 30А — Электрические стеклоподъемники
- 30А — Замки
- 5A — Задний плафон, передний плафон, люк в крыше
- 20A — Автомагнитола, CD-чейнджер, дисплей, датчик давления в шинах, охранная сигнализация и сирена
- 30А — розетки 12В спереди и сзади
- 15А — Верхняя часть рулевой колонки
- 15A — Слаботочная цепь замка зажигания
- 15А — Датчик дождя и света, подушка безопасности
- 5А — Панель приборов
- 15А — Парктроник, панель управления кондиционером, система громкой связи
- 30А — Питание системы запирания
- –
- 40A — Обогрев заднего стекла и зеркала
Описание реле
- R1 — Реле переднего импульсного стеклоподъемника
- R2 — Реле стеклоочистителя заднего стекла
- R3 — Дополнительное реле + ACC
- R4 — Реле замка двери
- R5 — Реле суперзамка задней двери
- R6 — Реле суперзамка передней двери
- R7 — Реле пробуждения компьютера
- R8 — Реле обогрева заднего стекла
Выложить 2 блока
Расшифровать предметы
- –
- 20А — Подогрев сидений
- –
- 15А — Реле складывания зеркал заднего вида
- 15А — Релейная розетка для подключения холодильной камеры
Дополнительный блок
Если автомобиль оснащен правильными системами, устанавливается дополнительный блок предохранителей для прицепа и прицепа, а также других модификаций кузова и кабинных платформ. Находится за ограничительной перегородкой справа.
Общее расположение
Здесь лежит:
- 15А — реле блокировки зажигания, дополнительный генератор
- 15А — Электропитание прицепа 12В
- 15А — Цепь питания постоянного тока для трансформаторов
- 40А — Аварийное освещение
Где Находится Резистор Печки Пежо Партнер ~ AUTOINTERLINE.RU
Реостат и мотор отопителя Peugeot Partner PIJ “календарь”.
После длительного периода стоянки в ноябре 2014 года наступили холода.
Он завел машину и через некоторое время понял, что салон не отапливается. Температура двигателя была уже около 60 градусов Цельсия, но обычно регулятор вентилятора установлен во второе положение. Регулятор начал меняться и работал только в четвертом положении. Было ясно, что блок реостата вышел из строя.
Поскольку было очень холодно, я решил получить информацию в интернете, чтобы не терять времени. Термопредохранители обычно сгорают/активируются (они одноразовые). Цена реостата очень велика (около 1500 рублей), в то время как цена термопредохранителя составляет всего 20 рублей, но требует небольшой “паузы”. Это еще интереснее: блок балласта теперь снят с предохранителя.
Балластный блок был удален. В моем Pigeon он расположен в ногах пассажира под перчаточным ящиком. Ткань, соединенную с пластиковым “поршнем”, необходимо снять. Как только он помещается на печь, становится видна проводка. Иду дальше.
Тестер прозвонил – действительно неисправен, тонким проводом сделал перемычку соединяющую колодку со всеми функциями – вывод только предохранитель подлежит замене.

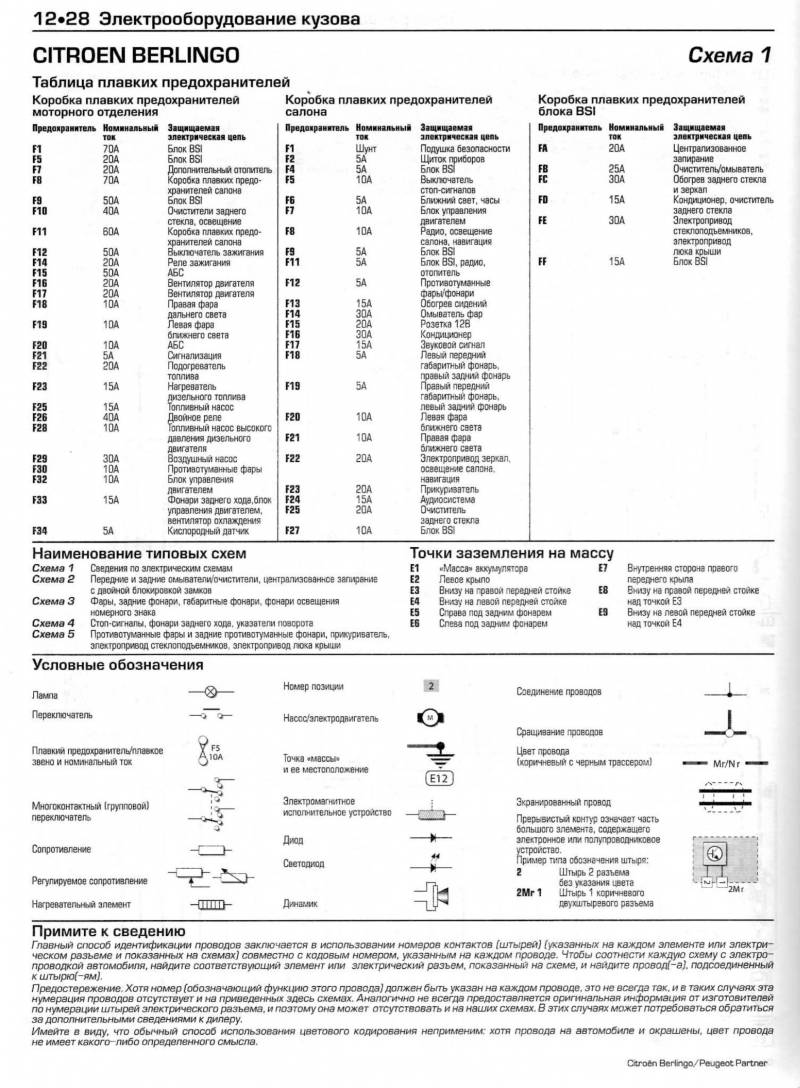

Описание предохранителей на автомобиль Citroen Berlingo: расположение, схемы, цена
| Маркировка / ампераж | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 40 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-2) / 80 | Насос гидравлического усилителя |
| F (Ф-3) / 40 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты |
| F (Ф-4) / 40 | Фары |
| F (Ф-5) / 80 | Электрическая цепь РТС |
| F (Ф-6) / 30 | Зарезервировано |
| F (Ф-7) / 30 | ABS, система курсовой устойчивости |
| F (Ф-8) / 20 | АБС дополнительно |
| F (Ф-9) / 30 | Электронный блок управления двигателем |
| F (Ф-10) / 10 | Зарезервировано |
| F (Ф-11) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-12) / 20 | Втягивающее реле стартера |
| F (Ф-13) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 40 | Система кондиционирования |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 40 | Обогрев заднего стекла |
| F (Ф-18) / 10 | Зарезервировано |
| F (Ф-19) / 20 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 15 | Противотуманные фары |
| F (Ф-21) / 15 | Сигнал |
| F (Ф-22) / 15 | Зарезервировано |
| F (Ф-23) / 20 | На омыватель фар |
| F (Ф-24) / 15 | Бензонасос |
| F (Ф-25) / 10 | Система кондиционирования |
| F (Ф-26) / 10 | Генератор |
| F (Ф-27) / 20 | Зарезервировано |
| F (Ф-28) / 15 | Зарезервировано |
| F (Ф-29) / 10 | ЭБУ |
| F (Ф-30) / 15 | Центральный замок |
| F (Ф-31) / 10 | ЭБУ |
| F (Ф-32) / 10 | Штатный прикуриватель |
| F (Ф-33) / 5 | Модуль омывателя фар |
| F (Ф-34) / 15 | Резервация |
| F (Ф-35) / 5 | Ближнего света |
| F (Ф-36) / 15 | Модуль омывателя лобового стекла |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
|---|---|
| MK 1 | Противотуманные фары |
| MK 2 | Сигнал |
| MK 3 | Обогрев заднего стекла |
| MK 4 | Цепь электрического питания |
| MK 5 | Топливный насос (бензонасос) |
| MK 6 | Зарезервировано |
| MK 7 | Зарезервировано |
| MK 8 | Омыватель фар |
| MK 9 | Электрический вентилятор системы кондиционирования |
| MK 10 | Муфта компрессора |
| MK 11 | Зарезервировано |
| MK 12 | Реле стартера |
| MK 13 | Зарезервировано |
| MK 14 | Электронный блок управления двигателем |
| MK 15 | Резервация |
| MK 16 | Резервация |
| MK 17 | Резервация |
| MK 18 | Резервация |
Цена оригинального монтажного блока с оригинальными предохранителями на автомобиль Ситроен Берлинго от 5400 рублей, аналоги от 4200 рублей. Стоимость реле – прерывателя от 530 рублей / шт.
Предохранители и реле под капотом Шевроле Каптива
Монтажный блок расположен в левой части возле АКБ. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с обозначением.
Схема блока предохранителей и реле под капотом Шевроле Каптива С100
Описание
F1 Управление двигателем F2 Управление двигателем F3 Электронный блок управления F4 Основной вентилятор F5 Топливо F6 Полный привод* F7 Вспомогательное реле F8 Стоп F9 Кондиционер воздуха /Зажигание 1 F10 Люк* F11 Противоугонная система F12 Система очистки запотевших окон F13 Левая фара ближнего света F14 Правая фара ближнего света F15 Двигатель 3 F16 Левосторонние стояночные фонари F17 Омыватель фар F18 TCM F19 Правосторонние стояночные фонари F20 Резервный F21 Резервный F22 Резервный F23 Резервный F24 Компонент кондиционера воздуха F25 Звуковой сигнал F26 Передние противо — туманные фары F27 Основной F28 Стартер F29 ABS F30 ABS F31 Стеклоочиститель F32 Запуск F33 Сиденье с электро приводом F34 Аккумуляторная батарея F35 Фары дальнего света F36 Задний очиститель R1 Вспомогательное реле вентилятора R2 Реле топливной системы R3 Реле частоты вращения стеклоочистителей R4 Реле системы очистки запотевших окон R5 Верхнее/ нижнее реле R6 Реле омывателя фар R7 Основное реле R8 Основное реле вентилятора R9 Управляющее реле вентилятора R10 Реле вентилятора R11 Реле стояночных фонарей R12 Реле стартера R13 Реле кондиционера воздуха R14 Реле звукового сигнала R15 Реле стеклоочистителей R16 Реле противотуманных фар R17 Реле фар дальнего света
Схема блока предохранителей и реле Шевроле Каптива С140
Описание
ABS Антиблокировочная тормозная система A/C Система климатконтроля, кондиционер BATT1 Коробка предохранителей приборной панели BATT2 Коробка предохранителей приборной панели BATT3 Коробка предохранителей приборной панели BCM Блок управления электронными системами кузова ECM Контроллер ЭСУД ECM PWR TRN Контроллер ЭСУД, двигатель и трансмиссия ENG SNSR Датчики системы управления двигателем EPB Электрический стояночный тормоз FAN1 Охлаждающий обдув FAN3 Охлаждающий обдув FRT FOG Передние противотуманные фары FRT WPR Передний стеклоочиститель FUEL/VAC Топливный насос, вакуумный насос HDLP WASHER Омыватель фар HI BEAM LH Дальний свет (левая блокфара) HI BEAM RH Дальний свет (правая блокфара) HORN Звуковой сигнал HTD WASH/ MIR Подогрев жидкости омывателя, обогрев наружных зеркал IGN COIL A Катушка зажигания IGN COIL B Катушка зажигания LO BEAM LH Ближний свет (левая блокфара) LO BEAM RH Ближний свет (правая блокфара) PRK LP LH Стояночный свет (левая блокфара) PRK LP RH Стояночный свет (правая блокфара) PWM FAN ШИМ-сигнал управления вентилятором REAR DEFOG Обогрев заднего стекла REAR WPR Задний стеклоочиститель SPARE – STOP LAMP Стоп-сигналы STRTR Стартер TCM Блок управления трансмиссией TRLR PRL LP Стояночные огни прицепа
На дизельных моделях устанавливается дополнительный блок предохранителей
Описание
AF1 60А Контроллер свечей предпускового подогрева AF2 30А Реле нагревателя топливного фильтра AF3 40А Реле PTC-1 AF4 40А Реле PTC-2 AF5 40А Реле PTC-3
Печка и отопление Ситроен Берлинго
Ситроен Берлинго достаточно часто используется для грузовых и пассажирских перевозок. Особенную популярность машина получила в качестве комфортного семейного автомобиля.
У Ситроен, как и у большинства бюджетных иномарок случаются различные казусы с системой климатизации. Родина разработчиков данной модели – теплая Франция, сборка осуществляется в Китае и, с недавних пор, в России. Проблемы с системой отопления следующие. Это недостаточный прогрев воздуха, неработающая печка, отключение печки на нейтральной передаче, возможность включения отопления автомобиля и салона только на определенной передаче.
Причины поломок печки
Причины поломок системы отопления можно разделить на следующие группы
- Выход из строя термостата и невозможность определения правильной температуры.
- Поломка радиатора
- Неисправность крана отопительной системы
- Наличие посторонних жидкостей, масла, накипи, конденсата, продуктов сгорания в радиаторе.
Скопление конденсата в системе отопления является наиболее частой причиной поломок, особенно в зимнее время, когда автомобиль длительное время находится на морозе. Если вы оставляете автомобиль на не отапливаемой стоянке, будьте готовы к возможным проблемам и крайне тщательно относитесь к прогреву автомобиля перед поездкой, проветривайте воздух, чаще обычного меняйте воздушные фильтры и не оставляйте машину на морозе на несколько дней. В этом случае могут возникнуть проблемы не только с системой отопления, но и с двигателем и с коробкой передач.
Проблемы самостоятельного ремонта
Самостоятельный ремонт печки Ситроен Берлинг даже при наличии любительского опыта ремонтных работ и соответствующего инструмента, займет полный рабочий день, возможно и больше. Никаких гарантий результативности своей работы вы не получите. Возможно, с проблемами климатизатора и печки, лучше обратиться в качественный сервис центр. Замена резистора, которая практикуется среди многих самоделкиных, способна на время решить проблему, если действительно дело было именно в перегоревшей плате, но это далеко не факт. К тому же, на автомобильных форумах многим пользователям, предлагающим оригинальные решения, свойственны преувеличения и не хватает инженерного образования. По крайней мере, ни одного фото реальной починки печки не наблюдается. Выломанные и переломанные платы системы вентиляции только затруднят диагностику автомобиля и увеличат стоимость ремонта, поскольку вероятность повреждений в процессе самостоятельного ремонта, очень велика. Наш сервисный центр предлагает качественный ремонт Ситроен в Приморском районе.
