Митсубиси паджеро 2 предохранители и реле

Описание для 2-ого поколения

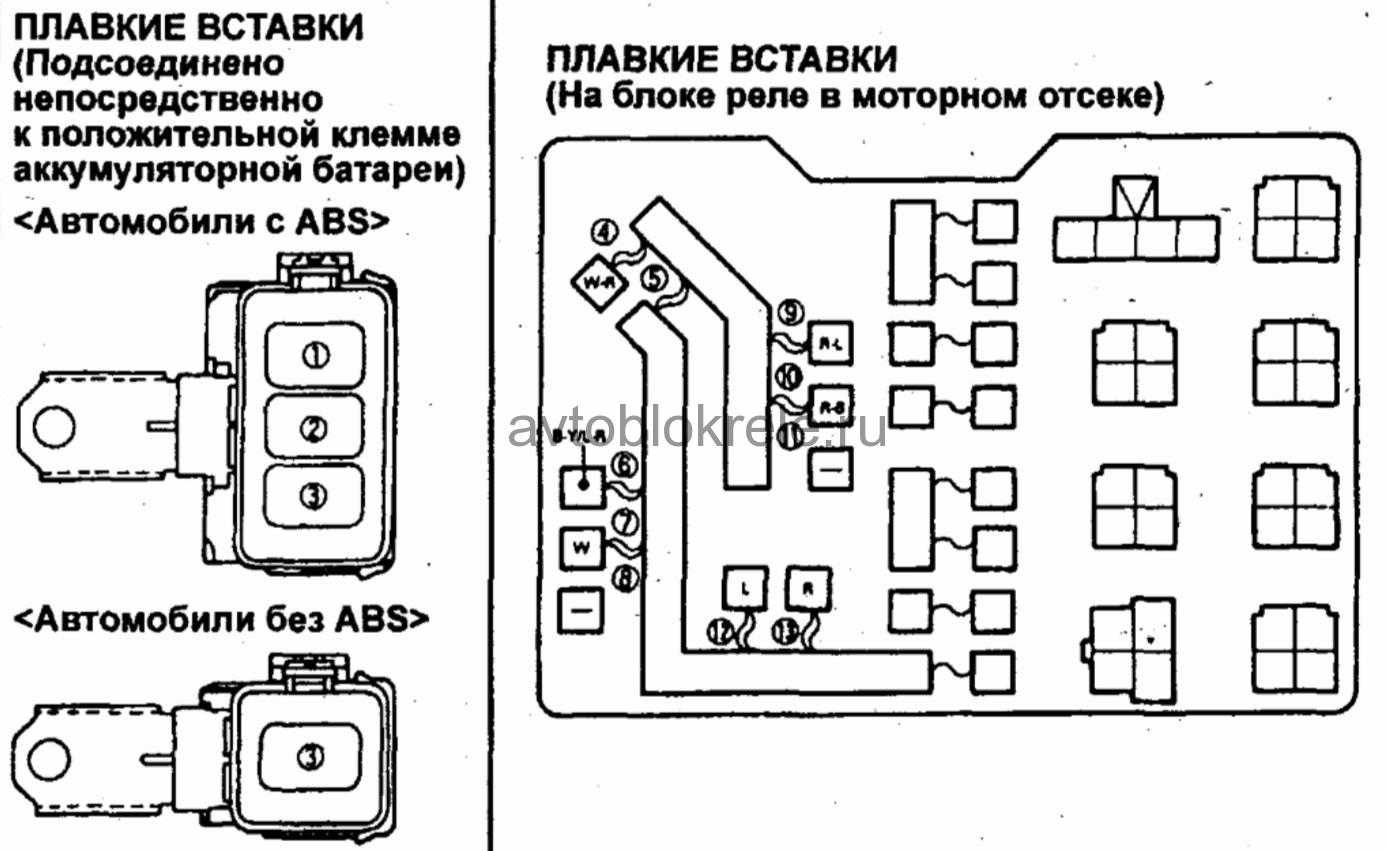

Блоки с предохранителями и реле под капотом

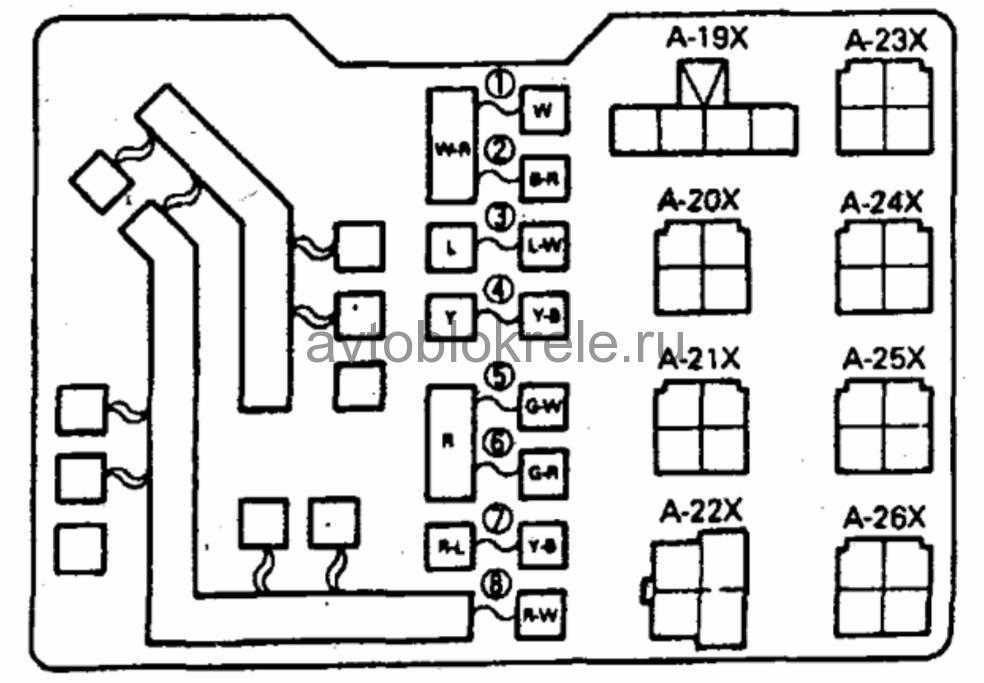

Главный блок с предохранителями и реле

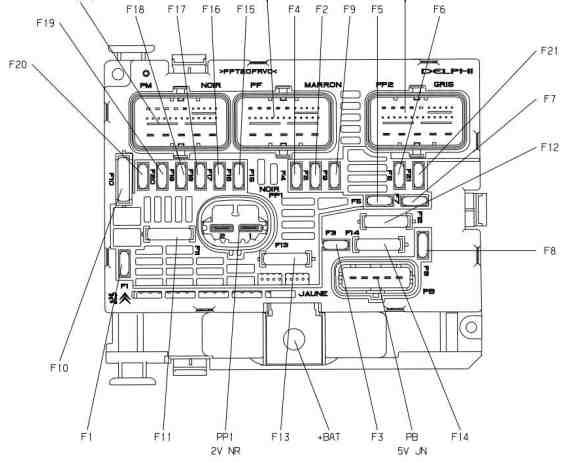

Общая схема

Обозначение

Переключатели

• F1 20A ЭБУ двигателя — питание электрического блока управления двухскоростным блоком электровентилятора
• Зуммер F2 15А
• Омыватель передний и задний F3 10A
• F4 20A Омыватели фар
• F5 15А + аккумулятор Система подогрева топлива DV6 — ТНВД TU5JP4
• F6 10А + после контакт, ЭБУ и сдвоенное реле систем ABS/ESP — датчик угла поворота руля — гироускоритель системы курсовой устойчивости — механизм насоса электроусилителя руля
• Контактный датчик тормоза F7 10A — концевой выключатель педали сцепления
• Пусковая катушка F8 25А
• F9 10А после контакта, 3 релейная защита модуль блока — электродвигатель корректора фар
• F10 30A Управление катушкой зажигания TU5JP4 — управление форсунками TU5JP4 — питание электромагнитного клапана ТНВД DV6
• F11 40А активация реле вентилятора
• F12 30A Низкая и высокая скорость переднего стеклоочистителя
• F13 40А после контакта питания CM (интеллектуальный сервисный модуль)
• F14 30A Команда насоса рекуперации температуры отработавших газов
• Правая фара дальнего света F15 10A
• Левая фара дальнего света F16 10A
• Левая фара ближнего света F17 15А
• Правая фара ближнего света F18 15А
• F19 15A Электромагнитный клапан очистки бака TU5JP4 — датчики кислорода на входе и выходе TU5JP4 — электромагнитный клапан 1-2 подогрева воздуха турбонагнетателя DV6
• F20 10A Датчик жидкости в топливе DV6 — электромагнитный клапан управления давлением турбонагнетателя DV6 — электромагнитный клапан управления температурой отработавших газовF21 5А Расходомер воздуха ДВ6 — питание блока электроуправления блоком предохранителей макси группы двухскоростных вентиляторов (PSF1)

Реле

• Главное реле ЭБУ двигателя R1
• ЭБУ управления двигателем реле силовой цепи R2
• Реле подачи воздуха R3
• Реле стеклоочистителя R4
• R5 Реле низкоскоростного переднего стеклоочистителя — Реле высокоскоростного переднего стеклоочистителя
• Реле-распределитель R6 + после контакта
• R7 Реле вентилятора кондиционера
• Реле стартера R8
• Реле переднего омывателя R9
• Реле стеклоомывателя R10
• Реле омывателя фар R11
• Реле звукового сигнала R12

Блок на крышке аккумуляторной батареи

Посмотреть его расположение можно в этом видео и заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния заряда — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключателей педали тормоза — 15А
4. —
5. Питание блока электронасоса ГУР — 80А
6. Модуль управления предварительным подогревом — 70 А
7. 3 модуль блока релейной защиты — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Омыватель заднего стекла
2. —
3. 5А — подушка безопасности
4. 10A — Кондиционер, диагностический разъем, зеркало заднего вида, корректор фар
5. 30А — Окна
6. 30А — Замки
7. 5A — Задний потолок, передний потолок с индивидуальным освещением, люк в крыше
8. 20А — Радио, CD-чейнджер, дисплей, блок контроля давления в шинах, сигнализация и сирена
9. Спереди и сзади 30А — розетки 12В
10. 15А — Верхняя часть рулевой колонки
11. 15A — Цепь слабого тока выключателя зажигания
12. 15А — Датчик дождя и света, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, центральный кондиционер, система громкой связи
15. 30А — Электропитание системы закрытия замка
16. —
17. 40A — Заднее стекло и зеркала с подогревом

Описание реле

• R1 — Импульсное реле переднего стеклоподъёмника
• R2 — Реле стеклоочистителя заднего стекла
• R3 — Аксессуары для реле + ACC
• R4 — Реле блокировки
• R5 — Реле суперблокировки задней двери
• R6 — Супер реле замка передней двери
• R7 — Реле активации ЭБУ
• R8 — Реле обогрева заднего стекла

Блок-схема 2

Расшифровать элементы

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складывания зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

Если автомобиль оснащен соответствующими системами, на него устанавливается дополнительный блок предохранителей для тягово-сцепного устройства и прицепа, а также для других модификаций кузова и платформ с кабиной. Он расположен за щитком справа.

Общая схема

Здесь вы можете найти:

• 15А — реле замка зажигания, дополнительный генератор
• 15А — питание прицепа 12В
• 15А — Цепь питания постоянного тока трансформаторов
• 40А — Аварийное освещение

Дополнительная информация

Наглядный пример расположения блоков можете посмотреть в данном видео.

У нас на канале мы так же разместили видео по данной статье. Смотрите и подписывайтесь.

Mitsubishi Pajero 3 го поколения выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. За это время модель прошла рестайлинг. В некоторых странах известен под названием Mitsubishi Montero 3. В нашем материале мы покажем общее расположение электронных блоков управления, подробно опишем предохранители и реле Митсубиси Паджеро 3 со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Блоки под капотом

Главный блок

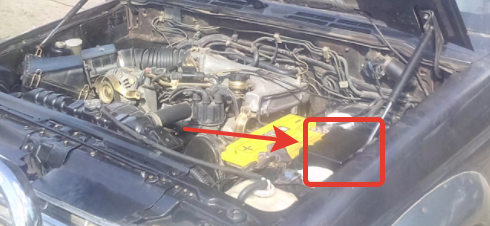

Основной блок с предохранителями и реле расположен рядом с аккумулятором.

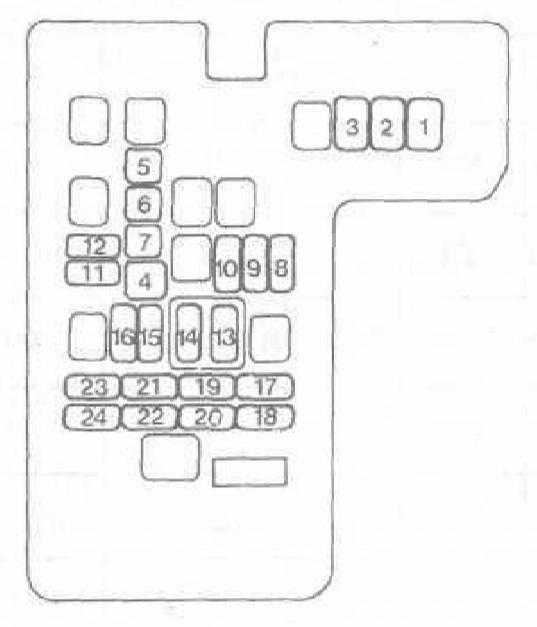

Схема

Назначение

R1	Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость
R2	Реле звукового сигнала
R3	Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4	Много функциональный блок управления 1
R5	Реле обогревателя лобового стекла — очистители лобового стекла
R6	Реле электромагнитной муфты компрессора кондиционера
R7	Резерв
1	120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2	60A Блок предохранителей/ реле, моторный отсек 1
3	40А Замок зажигания
4	40А Электропривод сидений, электропривод стекло подъёмников
5	20А Управление двигателем
6	20А Управление двигателем
7	—
8	15А Дополнительное оборудование
9	25А Подогреватель топливного фильтра
10	25А Кондиционер
11	20А Кондиционер
12	15A Реле обогревателя лобового стекла – очистители лобового стекла
13	—
14	20A Автоматическая коробка передач
15	10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16	15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17	10А Аудиосистема, прикуриватель, часы
18	10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19	10А Кондиционер
20	20A Противотуманные фары
21	10A Звуковой сигнал
22	20A Очиститель/ омыватель лобового стекла
23	10A Система управления двигателем, задний габарит(правый)
24	10A Лампа заднего левого габарита
25	10A Лампа ближнего света (левая)
26	10A Лампа ближнего света (правая)
27	10A Лампа дальнего света (левая)
28	10A Лампа дальнего света (правая)
29	Резерв
30	40A Нагреватель охлаждающей жидкости

Блок с реле

Схема

Описание

1. Реле подкачивающего топливного насоса
2. Реле форсунки
3. Реле системы (экстренное торможение)
4. Резерв
5. Реле системы управления двигателем
6. Реле блока управления дроссельной заслонкой
7. Резерв

Mitsubishi Pajero 2 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 годах как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данном материале Вы найдёте описание предохранителей и реле Митсубиси Паджеро 2 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок с предохранителями

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

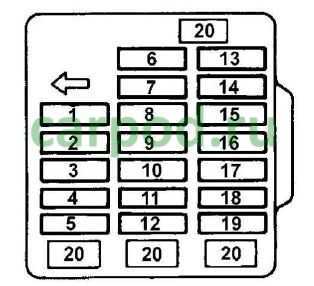

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,1,0,0 —>

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКП
13	15А ТНВД
14	15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

• R1 — реле указателей поворотов
• R2 — реле обогрева заднего стекла и боковых зеркал
• R3 — реле электро двигателя вентилятора отопителя (для L200)

Блок реле

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Расшифровка

p, blockquote 17,0,0,0,0 —>

1. Жгут проводов выключателя (замка) зажигания;
2. Реле розетки для подключения дополнительного оборудования;
3. Реле электродвигателя заднего отопителя;
4. Реле электро стеклоподъемников;
5. Предохранитель (30 А) обогревателя окна двери задка;
6. Предохранитель (15 А) заднего отопителя;
7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
8. Реле-прерыватель стеклоочистителя окна двери задка;
9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал.

p, blockquote 19,0,0,0,0 —>

Или реле задних противотуманных фар.

p, blockquote 20,1,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Расположение блоков

Общая схема расположения блоков управления

Обозначение

1	Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели
2	Датчик температуры воздуха на впуске (кондиционер /отопитель)
4	Блок управления электродвигателем вентилятора кондиционера/ отопителя (ручное управление температурой)
5	Блок управления вентилятором кондиционера /отопителя – задний
6	Датчик солнечного света (система кондиционирования)
7	Блок антенны
8	Датчик удара (подушка безопасности), левый передний
9	Датчик удара (подушка безопасности), правый передний
10	Боковой датчик удара, со стороны водителя – под передним сиденьем
11	Боковой датчик удара, со стороны пассажира – под передним сиденьем
12	Аккумуляторная батарея
13	Диагностический разъем (DLC) 1 — 2,5D (4D56) (2002^)
14	Диагностический разъем (DLC) 1 — 3,5 (6G74) /3,2D (4M41)
15	Диагностический разъем (DLC) 2 — 2,5D (4D56) (2002^)
16	Диагностический разъем (DLC) 2 – 3,5 (6G74) /3,2D (4M41)
17	Блок управления блокировкой дифференциала – задний
19	Реле 1 нагревателя охлаждающей жидкости
20	Реле датчика уровня моторного масла
21	Датчик уровня моторного масла
22	Электронный блок управления 4WD
23	Блок предохранителей /реле, моторный отсек 1
24	Блок предохранителей /реле, моторный отсек 2
25	Блок предохранителей /реле, моторный отсек 3
26	Блок предохранителей /реле, моторный отсек 4
27	Блок предохранителей /реле приборная панель
28	Резистор электродвигателя вентилятора отопителя
29	Датчик температуры на выходе из отопителя — задний
30	Датчик температуры радиатора отопителя
31	Звуковой сигнал 1 — за передним бампером
32	Звуковой сигнал 2 – за передним бампером
33	Электронный блок управления иммобилайзером
34	Блок управления иммобилайзером — 2,5D (4D56T)
40	Блок управления раздаточной коробкой
41	Электронный блок управления КПП

Блоки под капотом

Главный блок

Основной блок с предохранителями и реле расположен рядом с аккумулятором.

Схема

Назначение

R1	Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость
R2	Реле звукового сигнала
R3	Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4	Много функциональный блок управления 1
R5	Реле обогревателя лобового стекла — очистители лобового стекла
R6	Реле электромагнитной муфты компрессора кондиционера
R7	Резерв
1	120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2	60A Блок предохранителей/ реле, моторный отсек 1
3	40А Замок зажигания
4	40А Электропривод сидений, электропривод стекло подъёмников
5	20А Управление двигателем
6	20А Управление двигателем
7	—
8	15А Дополнительное оборудование
9	25А Подогреватель топливного фильтра
10	25А Кондиционер
11	20А Кондиционер
12	15A Реле обогревателя лобового стекла – очистители лобового стекла
13	—
14	20A Автоматическая коробка передач
15	10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16	15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17	10А Аудиосистема, прикуриватель, часы
18	10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19	10А Кондиционер
20	20A Противотуманные фары
21	10A Звуковой сигнал
22	20A Очиститель/ омыватель лобового стекла
23	10A Система управления двигателем, задний габарит(правый)
24	10A Лампа заднего левого габарита
25	10A Лампа ближнего света (левая)
26	10A Лампа ближнего света (правая)
27	10A Лампа дальнего света (левая)
28	10A Лампа дальнего света (правая)
29	Резерв
30	40A Нагреватель охлаждающей жидкости

Блок с реле

Схема

Описание

1. Реле подкачивающего топливного насоса
2. Реле форсунки
3. Реле системы (экстренное торможение)
4. Резерв
5. Реле системы управления двигателем
6. Реле блока управления дроссельной заслонкой
7. Резерв

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне. Рассмотрены схемы Митсубиси Паджеро 2 поколения (V20/V30/V40) 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска с бензиновыми двигателями V6 6G72-SOHC 12 valve (3,0 л), 6G72-SOHC 24 valve (3,0 л), 6G74-DOHC 24 valve (3,5 л), 6G74-SOHC 24 valve (3,5 л).

В салоне

Расположен с водительской стороны, слева от руля. За пластиковой крышкой. Общий вид блока.

Схема салонного блока предохранителей (1 на картинке)
№	Описание	Ток, А
1	Предохранитель прикуривателя и привод боковых зеркал.	15
2	Радиоприемник.	10
3	Реле отопителя, реле омывателя фар	10
4	ELC-4А/Т (АКПП)	10
5	Передний и задний кондиционеры	20
6	Указатели поворота и аварийная сигнализация	10
7	Контрольно-измер. приборы и привод антенны	10
8	Звуковой сигнал.	10
9	Стеклоочистители и омыватели	15
10	Подогрев сидений и привод стеклоподъемников	10
11	Система полного привода (4WD), амортизаторы переменой жесткости	10
12	Электропривод блокировки замков дверей	15
13	Лампы местного освещения, часы, радио	10
14	Фонари заднего хода, блокировка дифференциала	15
15	Стоп-сигналы.	15
16	Отопитель.	25
17	Эл. привод люка крыши	20
18	Разъем включения дополнительных устройств	15
19	Задний отопитель.	10
20	Запасные предохранители (А/Т): АКПП.	—
Общий вид монтажного блока.

Салонный блок реле
№	Расшифровка
C-92X	нет
C-93X	Реле заднего отопителя
C-94X	Реле электропривода стеклоподъемников
C-95X	Блок управления центральной блокировкой замков дверей
C-96X	Реле обогревателя заднего стекла
C-97X	Реле прерывистого режима работы очистителя заднего стекла
C-98X	Реле-прерыватель указателей поворота и аварийной сигнализации

В моторном отсеке

Монтажный блок расположен в левой передней части подкапотного пространства.

Для доступа к нему необходимо снять защитную пластиковую крышку. Фото — пример платы.

• Схема стеклоподъемников пассат б6



• Ошибка 01273 шкода фабия



• Коды ошибок абс мерседес атего



• Коды ошибок тойота виста 3s fe



• Пежо боксер ошибка p0200

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок предохранителей и реле под капотом Митсубиси Паджеро 2

Монтажный блок в моторном отсеке расположен со стороны водителя, между крылом и АКБ.

Схема блока предохранителей и реле в моторном отсеке Митсубиси Паджеро 2

Описание

1	60А Аккумулятор
2	100А Генератор переменного тока
3	20А Система впрыска
4	40А Выключатель зажигания
5	30А Демистер заднего стекла
6	30А Электрическое управление стекло подъемниками
7	30А Кондиционер
8	40А Лампы
9	15А Подогреватель топлива
10	10А Компрессор кондиционера
11	25/30А Вентилятор конденсатора кондиционера
12	10А Задние противотуманные фары
13	10А Задние фонари
14	10А Задние фонари
15	10А Дальний свет фар
16	10А Сигнальные лампы аварийной сигнализации
17	60А АБС
18	20А Противотуманные фары
19	80А Свеча накаливания

Реле

R1	Передние фары
R2	Интеркуллер
R3	Генератор переменного тока
R4	Задние противотуманные фары
R5	Задние фонари, габариты
R6	Двигатель вентилятора конденсатора
R7	Компрессор кондиционера

В некоторых комплектациях на плюсовой клемме аккумулятора

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Предохранители Mitsubishi Pajero

Общие сведения

Блок предохранителей
Блок предохранителей расположен под приборным щитком на стороне водителя. В случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить причину перегорания предохранителя перед его установкой нового. Запасные предохранители расположены в блоке предохранителей.Мощности предохранителей

Электрооборудование салона

1	15 А	Прикуриватель
2	10 А	(Радиоприемник)
3	10 А	Реле печки
4	10 А	4А/ Т (модели с автоматической коробкой передач)
5	20 А	(Передний и задний кондиционер)
6	10 А	Указатели поворотов
7	10 А	Приборы приборного щитка
8	10 А	Звуковой сигнал
9	15 А	Стеклоочистители
10	10 А	Стеклоподъемники
11	10 А	Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12	15 А	Замки дверей
13	10 А	Фонарь освещения слона, часы
14	15 А	Фонарь заднего хода
15	15 А	Огни стоп-сигнала
16	25 А	Печка
17	15 А	Гнездо питания
18	10 А	(Печка, обогревающая заднюю часть салона)

( ) – обозначает оборудование, которое может быть не установлено
А/Т – автоматическая коробка передач

Двигательный отсек

Пережигаемые перемычки

1	60 А	Аккумулятор
2	100 А	Генератор
3	20 А	Система многоточечного впрыска топлива
4	40 А	Замок зажигания
5	30 А	Обогреватель заднего стекла
6	30 А	Стеклоподъемники
7	30 А	(Кондиционер)
8	40 А	Фары

Предохранители

9	10 А	(Компрессор кондиционера)
10	25 А	Вентилятор компрессора
11	10 А	Задние габаритные огни
12	10 А	Фары дальнего света
13	10 А	Система аварийной сигнализации

( ) – обозначает оборудование, которое может быть не установлено

Предупреждение

Перед заменой предохранителя поверните ключ в замке зажигания в положение LOCK или достаньте его из замка зажигания.

Цвет предохранителей

10 А	Красный
15 А	Голубой
20 А	Желтый
30 А	Зеленый

Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Предупреждение

Мощности предохранителей и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель часто перегорает, отыщите причину неисправности и устраните ее.

Видео про «Предохранители» для Mitsubishi Pajero

Расположение предохранителей и реле на Мицубиси паджеро(mitsubishi pajero) второго поколения

Блок предохранителей в салоне mitsubishi pajero io

Лёха & предохранители и реле в Mitsubishi Carisma
