Предохранители toyota land cruiser 200 и реле с описанием и схемами блоков

Меняем предохранители Прадо 150

Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.

Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.

Проверяем предохранитель: 1. Исправный предохранитель. 2. Перегоревший предохранитель.

Если присутствуют внешние дефекты, элемент нужно заменить

Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика. Перед установкой нового блока он тестируется:

Перед установкой нового блока он тестируется:

Приобретается запасной электропредохранитель.
К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
Качественный элемент перегорит, бракованный – расплавится.
Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

Три возможных размера предохранителей: мини, средний, макси. Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

Проверка и замена плавких предохранителей

Если какой-либо электрический элемент не работает, причиной этому может быть перегорание плавкого предохранителя. В таком случае необходимо проверить и при необходимости заменить плавкие предохранители.

1. Повернуть переключатель «ENGINE START STOP» в положение OFF (ВЫКЛ.) (шаг 1).

2. Плавкие предохранители расположены в указанных ниже местах. Для проверки плавких предохранителей необходимо следовать приведенным ниже инструкциям (шаг 2).

Под панелью приборов

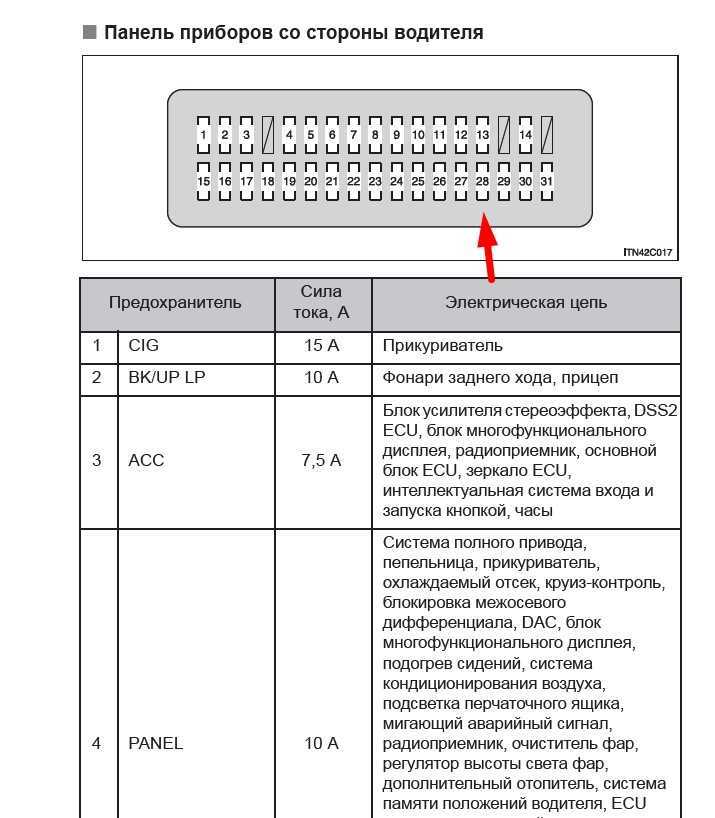

Панель приборов со стороны водителя:

Снять болт и крышку.

Панель приборов со стороны пассажира:

3. За подробными сведениями о том, какой плавкий предохранитель следует проверить после возникновения неисправности в системе, следует обратиться к табл. «Расположение плавких предохранителей и номинальная сила тока».

4. Извлечь плавкий предохранитель, используя прилагаемый съемник (шаг 4).

5. Проверить, не перегорел ли предохранитель (шаг 5).

1. Исправный предохранитель.

2. Перегоревший предохранитель.

Заменить его предохранителем, рассчитанным на соответствующую номинальную силу тока. Номинальная сила тока указана на крышке коробки плавких предохранителей.

1. Исправный предохранитель.

2. Перегоревший предохранитель.

Обратиться к дилеру Toyota.

Расположение плавких предохранителей и их замена

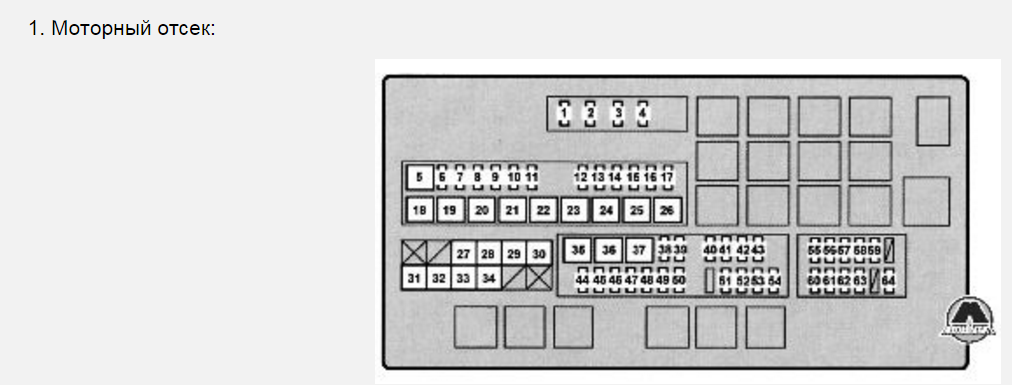

1. Моторный отсек:

2. Панель инструментов со стороны водителя:

3. Панель инструментов со стороны пассажира:

После замены плавкого предохранителя:

Если фонари не включаются даже после замены плавкого предохранителя, может потребоваться замена лампы.
Если замененный плавкий предохранитель перегорает снова, необходимо произвести осмотр автомобиля у дилера Toyota.

При наличии перегрузки в электрических цепях плавкие предохранители рассчитаны на то, чтобы перегореть раньше, чем будет поврежден соответствующий жгут проводов.

Примечание

: Для предотвращения выхода системы из строя и возникновения в автомобиле пожара необходимо соблюдать приведенные ниже меры предосторожности. Их несоблюдение может привести к повреждению, а, возможно, к пожару или травмам

Никогда не использовать вместо перегоревшего предохранителя предохранитель с более высоким, чем указано, значением номинальной нагрузки по току или другие предметы.
Всегда использовать оригинальный плавкий предохранитель Toyota или эквивалент. Никогда не заменять предохранитель кусочком проволоки, даже на короткое время. Это может привести к серьезному повреждению и даже к пожару.
Не изменять конструкцию плавкого предохранителя или коробки плавких предохранителей.

Предохранители и блоки в салоне Land Cruiser 100

Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
транспондер ключа (контролирующий компьютер) — №5;
узел, управляющий блокировкой дверей, и ETC — №6, №7;
блочок, включающий/выключающий поворотные фары — №1;
AHC или реле конструкции, созданной для управления кузовной высотой — №22;
основной блочок подушек безопасности (находится практически в центре салона) — №21;
управляющий блочок — №19;
замедляющий датчик — №20;
контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне

Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
подушки безопасности, преднатяжение ремней (SRS) — №2;
ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
прогрев заднего стекла (DEFOG) — №15;
стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
сигналы STOP — №13;
освещение (DOME) — №6;
конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
управляющую блокиратором дифференциала схему (DIFF) — №8;
индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
омыватели, стеклоочиститель (WIPER) — №10;
приспособление для холостого хода мотора (I/UP) — №11;
задний обогреватель (RR HTR) — №20;
противотуманки, находящиеся спереди (FR FOG) — №12;
задний кондиционер (RR A.C) — №14;
противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
разъём диагностический (OBD) — №19;
розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне

Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

прикуривателя (CIG) — №2;
кондиционера (A/C) — №16;
схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
обогревателя дополнительного (POWER HTR) — №8;
снижения токсичности (EFI NO.2, ECD NO.2) — №10;
компиляции нескольких приборов (GAUGE1) — №11;
розеток (PWR OUTLET) — №1;
навигатора (ECU−B1) — №13;
конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
фонарей, сигнализирующих об остановке машины (STOP) — №17;
диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
холостого хода (IDEL UP) — №19;
привода сиденья слева (LH SEAT) — №20;
центр.замка, стеклоподъёмников (DOOR) — №21;
подсвечивания приборной панели (ACC) — №3;
системы блокировки (DBL LOCK) — №14;
люка Ленд Крузер 100 (SUN ROOF) — №22;
заднего очистителя автостекла (RR WIPER) — №23;
управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель

Land Cruiser 100 (предохранители узла справа):

зарядка для автоприцепа (BATT CHARGE) — №18;
замок центральный, стеклоподъёмники (ECU−B2) — №1;
омыватель (WASHER) — №3;
регулирование наклона/высоты руля (TIL&TEL) — №20;
салонное освещение Ленд Крузер 100 (DOME) — №5;
рулевое управление (VGRS) — №6;
левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
стеклоочиститель (WIPER) — №9;
кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
схема полного привода (DIFF) — №2;
подогревание сидений (SEAT HTR) — №11;
свет для автомобильного R-хода (GAUGE2) — №12;
комбинация приборов (MET) — №13;
система распределенного впрыска (ING) — №14;
противоугонка (SECURITY) — №15;
задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
аудиосистема (RADIO) — №4;
электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
транспондер ключа (контролирующий компьютер) — №5;
узел, управляющий блокировкой дверей, и ETC — №6, №7;
блочок, включающий/выключающий поворотные фары — №1;
AHC или реле конструкции, созданной для управления кузовной высотой — №22;
основной блочок подушек безопасности (находится практически в центре салона) — №21;
управляющий блочок — №19;
замедляющий датчик — №20;
контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
подушки безопасности, преднатяжение ремней (SRS) — №2;
ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
прогрев заднего стекла (DEFOG) — №15;
стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
сигналы STOP — №13;
освещение (DOME) — №6;
конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
управляющую блокиратором дифференциала схему (DIFF) — №8;
индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
омыватели, стеклоочиститель (WIPER) — №10;
приспособление для холостого хода мотора (I/UP) — №11;
задний обогреватель (RR HTR) — №20;
противотуманки, находящиеся спереди (FR FOG) — №12;
задний кондиционер (RR A.C) — №14;
противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
разъём диагностический (OBD) — №19;
розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

прикуривателя (CIG) — №2;
кондиционера (A/C) — №16;
схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
обогревателя дополнительного (POWER HTR) — №8;
снижения токсичности (EFI NO.2, ECD NO.2) — №10;
компиляции нескольких приборов (GAUGE1) — №11;
розеток (PWR OUTLET) — №1;
навигатора (ECU−B1) — №13;
конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
фонарей, сигнализирующих об остановке машины (STOP) — №17;
диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
холостого хода (IDEL UP) — №19;
привода сиденья слева (LH SEAT) — №20;
центр.замка, стеклоподъёмников (DOOR) — №21;
подсвечивания приборной панели (ACC) — №3;
системы блокировки (DBL LOCK) — №14;
люка Ленд Крузер 100 (SUN ROOF) — №22;
заднего очистителя автостекла (RR WIPER) — №23;
управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель Land Cruiser 100 (предохранители узла справа):

зарядка для автоприцепа (BATT CHARGE) — №18;
замок центральный, стеклоподъёмники (ECU−B2) — №1;
омыватель (WASHER) — №3;
регулирование наклона/высоты руля (TIL&TEL) — №20;
салонное освещение Ленд Крузер 100 (DOME) — №5;
рулевое управление (VGRS) — №6;
левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
стеклоочиститель (WIPER) — №9;
кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
схема полного привода (DIFF) — №2;
подогревание сидений (SEAT HTR) — №11;
свет для автомобильного R-хода (GAUGE2) — №12;
комбинация приборов (MET) — №13;
система распределенного впрыска (ING) — №14;
противоугонка (SECURITY) — №15;
задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
аудиосистема (RADIO) — №4;
электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

Блок предохранителей под капотом

Схема блока предохранителей под капотом Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

1 – подогревательная система A/F (15);
2 – цепь подачи сигнала (10);
3 – бензонасос, подогревательный комплекс A/F, EFI (25);
4 – система зажигания, инжектор и показания (30);
5 – контроллер отопительного устройства (50);
6, 63 – вентиляции, подогрев переднего ряда кресел (25);
7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
12 – конденсатор генератора (10);
13 – противотуманки (15);
14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
15 – обогрев, вентиляция кресел (25);
17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
18 – задний контур кондиционирования (50);
19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
22 – RH-J/B (40);
23, 44 – буксир (40, 30);
24 – VGRS (40);

25 – очистительное устройство передней оптики (30);
26 – обогревательная система заднего стекла (30);
27 – задействовался только с 2014 года: SUB-R/B (100);
28 – передний контур кондиционирования (50);
29 – не задействован;
30, 39, 45 – ECU (150, 5, 25);
31 – генератор (180);
32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
33 – накал силового агрегата (50);
34 – ДХО, блок-фары (40);
35, 36 – ABS (50, 30);
37 – пусковая система (30);
38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
41 – программа фиксации положения водителя (5);
42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
43 – устройство для развлечения пассажиров заднего дивана (7,5);
46 – программа для блокирования руля (20);
47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
49 – EFI (10);
50 – IC-ALT (5);
51 – радио, аудио система (30);
52 – DSS2, радио, навигация (10);
53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
54 – часы, подсветка дверных порогов (5);
55, 60 – левый, правый дальний свет (15);
56, 61 – левый, правый ближний свет, корректор света (15);
57 – зажигание, инжектор (10);
58 – счётчик (5);
59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
65 – система подогрева внешних зеркал (5);
66 – ДХО (5).

На рис. слева показано расположение блока предохранителей с левой стороны; на рис. справа — блок предохранителей справа (при наличии)

Еще один узел

Схема дополнительного блока предохранителей под капотом

Дополнительные предохранители моторного отсека Тойота Ленд Крузер 200 защищают следующие цепи:

1, 3, 4, 11 – не задействован;
2 – тормозной контроллер (30А);
5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
6 – конденсатор генератора (10А);
7 – предохранитель сигнализации (5А);
8 – подогрев кресел (25А);
9 – дополнительная отопительная система (10А);
10 – цепь для питания фар на прицепе (30А).

Типоразмеры автомобильных предохранителей

Блок предохранителей Toyota Land Cruiser 200 в моторном отсеке

В левой части под капотом у крузака располагается основной блок предохранителей. Он представляет собой закрытый ящик, внутри которого — защищающие машину от скачков напряжения детали. Схема предохранителей этого блока на Ленд Крузер 200 наклеена на крышке так, чтобы водитель, открывая контейнер, мог видеть ее. Помимо этого, подробная инструкция с нумерацией и назначением каждого компонента находится в мануале к автомобилю. Все данные представлены в нем в следующем виде:

Номер	Сила тока	Название	Расшифровка
3	25	EFI MAIN	EFI, подогрев A/F, топливный насос
5	50	RR A/C	Контроллер отопителя
9	7,5	FR FOG	Передние противотуманные фары (для моделей старше 2014 года)
33	50	A/PUMP NO.2*1	Система накала двигателя (для авто на бензине)
37	30	ST	Стартер
40	7.5	DOME2	Подсветка зеркала, потолочный модуль
43	7.5	RSE	Система развлечений для пассажиров на задних сиденьях
48	20	F/PUMP*2	Бензонасос
57	10	INJ	Инжектор, зажигание

Этот блок включает 65 элементов, включая предохранитель, отвечающий за работу парктроника.

В моторном отсеке еще 11 предохранителей для Тойоты Ленд Крузер 200: контроллер тормозной системы, сигнализации, обогревателя для сидений, освещения прицепа и др. Помимо этого, этот комплект содержит несколько мест для установки других деталей.

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Предохранители и реле под капотом Тойота Ленд Крузер 200

Основной блок предохранителей и реле под капотом автомобиля расположен в левой части, и закрыт защитной крышкой. На внутренней стороне крышки есть схема блока.

Схема основного блока предохранителей под капотом Тойота Ленд Крузер 200

Описание

1	15A A/F*1 – Подогрев A/F
1	15A EFI MAIN2*2 – VNT DRIVER, EFI, EDU
2	10A HORN – Звуковой сигнал
3	25A EFI MAIN – EFI, подогрев A/F, топливный насос
4	30A IG2 MAIN – Инжектор, зажигание, показание
5	50A RR A/C – Контроллер отопителя
6	25A SEAT-A/C LH – Подогрев сидений, вентиляция сидений (до 2014 года)
7	20A RR S/HTR – Подогрев заднего сиденья (до 2014 года)
7	25A CDS FAN – Вентилятор конденсатора (с 2014 года)
8	20A DEICER – Обогрев зоны щеток стеклоочистителя ветрового стекла (до 2014 года)
8	20A RR S/HTR – Подогрев заднего сиденья (с 2014 года)
9	25A CDS FAN – Вентилятор конденсатора (до 2014 года)
9	7,5A FR FOG – Передние противотуманные фары (с 2014 года)
10	30A TOW TAIL – Освещение прицепа (до 2014 года)
10	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал, тормозной контроллер, ABS, VSC, ECU, EFI, разъем прицепа (с 2014 года)
11	30A RR P/SEAT – Привод заднийх сидений
11	25A SEAT-A/C LH – Подогрев сидений, вентиляция сидений (до 2014 года)
12	10A ALT-CDS – Конденсатор генератора переменного тока (до 2014 года)
13	15A FR FOG – Противотуманные фары
14	5A SECURITY – Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, основной блок ECU, EFI, прицеп
15	25A SEAT-A/C RH – Подогрев сидений, вентиляция сидений
16	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, J/B ECU, EFI, прицеп
17	30A TOW BRK*1 – Освещение прицепа
17	7,5A PWR HTR*2 – Дополнительный отопитель (до 2014 года)
18	50A RR AUTO A/C – Задняя система кондиционирования воздуха (до 2014 года)
19	50A PTC-1 – Обогреватель PTC
20	50A PTC-2 – Обогреватель PTC
21	50A PTC-3 – Обогреватель PTC
22	40A RH-J/B
23	40A SUB BATT – Буксировка
24	40A VGRS
25	30A H-LP CLN – Очиститель фар
26	30A DEFOG – Обогрев заднего стекла
27	60A AHC
27	SUB-R/B (с 2014 года)
28	50A HTR – Передняя система кондиционирования воздуха
29	30A PBD
30	150A LH-J/B – Основной блок ECU
31	180A ALT – Генератор
32	50A A/PUMP NO.1*1
32	80A GLOW1*2 – Свечи
33	50А A/PUMP NO.2*1
33	80A GLOW2 – Свечи
34	40A MAIN – Фары, дневные ходовые огни,
35	50A ABS
36	50A ABS
37	30A ST – Система запуска
38	7,5A IMB – Модуль идент. кода, интеллектуальная система входа и запуска кнопкой, GBS
39	5A AM2 – Основной блок ECU
40	7,5A DOME2 – Подсветка индивидуального зеркала, потолочный модуль
41	5A ECU-B2 – Система запоминания положения водителя
42	5A TEL – Мультимедиа (до 2014 года)
42	30A AMP 2 – Аудио система (с 2014 года)
43	7,5A RSE – Развлекательная система для задних пассажиров
44	30A TOWING – Буксировка
45	25A DOOR NO.2 – Основной блок ECU
46	20A STR LOCK – Система блокировки рулевого управления
47	15A TURN-HAZ – Счетчик, передние сигналы поворота, боковые повторители поворота, задние сигналы поворота, прицеп
48	20A EFI MAIN2*1
48	20A F/PUMP*2 – Топливный насос
49	10A ETCS
50	5A IC-ALT
51	30A AMP – Аудиосистема с радиоприемником
52	10A RAD NO.1 – Навигационная система с радиоприемником, DSS2
53	5A ECU-B1 – Двойная система запирания, интеллектуальная система входа и запуска кнопкой, потолочный модуль, датчик скорости рысканья и перегрузки, регулировка наклона и длины рулевой колонки, счетчик, охлаждаемый отсек, межсетевой интерфейс ECU, датчик рулевого управления, VGRS
54	5A DOME1 – Фонари освещения порогов дверей, часы
55	15A HEAD LH – Фара дальнего света (левая)
56	15A HEAD LL – Фара ближнего света (левая), система коррекции наклона света фар
57	15A INJ – Инжектор, зажигание
58	5A MET – Счетчик
59	10A IGN – Открытый контур, система подушек безопасности SRS, межсетевой интерфейс ECU, интеллектуальная система входа и запуска кнопкой, ABS, VSC, блокировка рулевого управления, GBS
60	15A HEAD RH – Фара дальнего света (правая)
61	15A HEAD RL – Фара ближнего света (правая)
62	7,5A EFI NO.2 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV
63	7,5A RR A/C NO.2 – Задний кондиционер
64	7,5A EFI NO.3*2 – EGR E-VRV B2, D-THROT SOL B2
65	5A DEF NO.2 – Обогрев наружных зеркал заднего вида
66	5A DRL – Дневные ходовые огни
