Блок предохранителей бмв е46

Тест на разрыв цепи:

• Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
• Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
• Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).

Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

Частые ошибки и их последствия

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.

Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.

Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.

Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

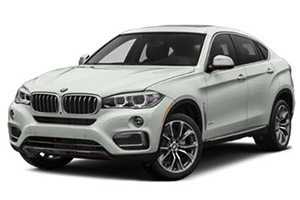

Предохранители и блоки реле для BMW X6 (E71 / E72) (2007-2014) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле BMW X6 (E71 / E72) (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

Проверка и замена предохранителей

Если электрическое устройство выходит из строя, выключите его и проверьте предохранитель. Если плавкий предохранитель сгорел (металлический провод расплавился и отделился), замените его новым предохранителем того же номинального тока. Пара пластиковых пинцетов и инструкции по установке предохранителей хранятся вместе с предохранителями в грузовом отсеке.

Предупреждение!

• Неправильные и отремонтированные предохранители могут вызвать перегрузку электрических линий и компонентов. Существует опасность возгорания. Ни в коем случае не пытайтесь отремонтировать перегоревший предохранитель и не заменяйте неработающий предохранитель на заменитель другого цвета или номинальной силы тока.
• Если предохранитель продолжает перегорать, обратитесь к дилеру BMW для ремонта.

• N54B30 — 3,0 л (xDrive35i)
• N55B30 — 3,0 л (xDrive35i)
• N63B44 — 4,4 л (xDrive50i, ActiveHybrid X6)
• S63B44 — 4,4 л (X6 M)

• M57D30TU2 — 3,0 л (xDrive30d, xDrive35d)
• N57D30OL — 3,0 л (xDrive30d)
• N57D30TOP — 3,0 л (xDrive40d)
• N57S — 3,0 л (X6 M50d)

Пара слов об основных поломках

BMW e34

У этой модели частенько отказывается работать центральный замок, особенно на тех авто, которые выпускались ранее 91 года прошлого века. Механизм, открывающий заднее стекло универсалов, также часто сбоит.

Основные минусы этой модели:

• приборная панель
• трапеция стеклоочистителя (заднего)
• электронные блоки, отвечающие за подсветку на приборной панели

BMW e39

Более сложен в плане электроники, так что основные поломки связаны именно с нею:

Из-за количества электронной начинки они частенько начинают жить своею жизнью, заставляя автолюбителя часами осматривать свою любимицу в поисках неисправности.

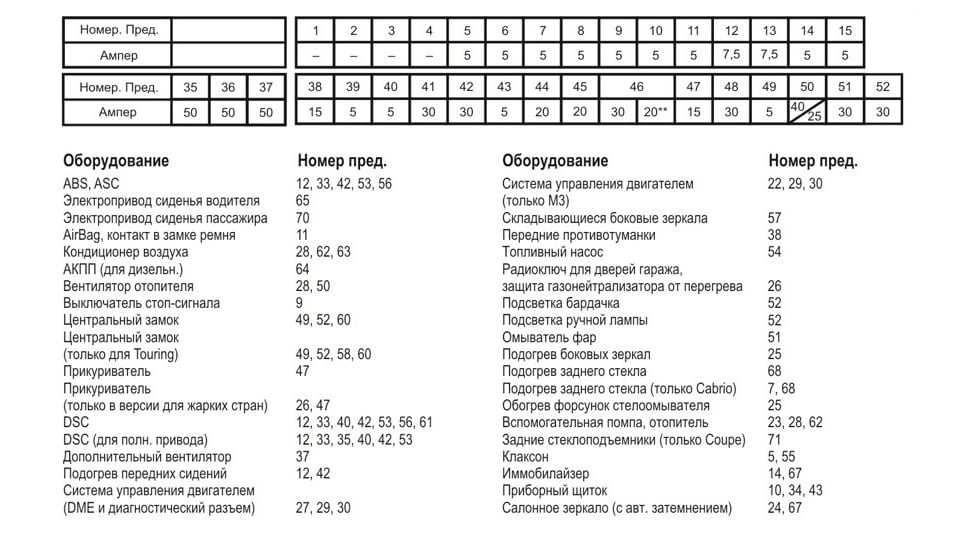

Блок предохранителей №1 BMW 3 (e46)

Блок предохранителей в перчаточном ящике №1 BMW 3 (E46)

Обозначение предохранителей и реле Опель Вектра

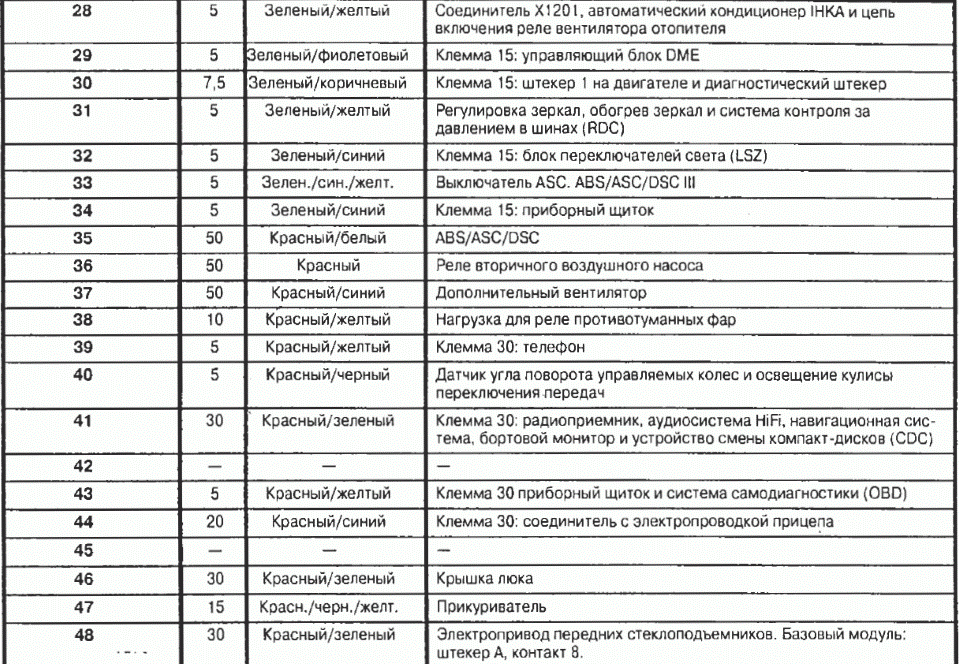

В таблице показан номер предохранителя его заводской цвет и сила тока и электрическая цепь, за которую отвечает предохранитель

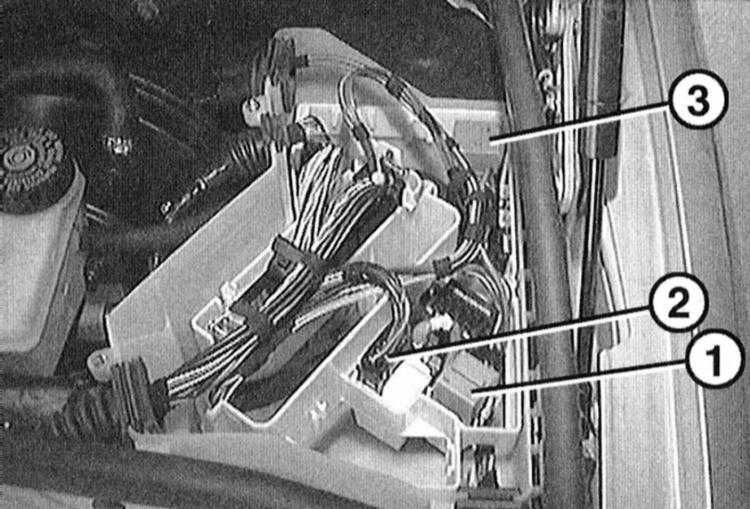

Расположение блока предохранителей

1 – Задняя распределительная панель (предохранители большой силы тока)

2 – Блок предохранителей в бардачке

3 – электронный блок двигателя E-box

1. Терминал безопасности батареи (BST); 2. Линия к переходу B +, стартеру и генератору; 3. Линия к электронике двигателя; 4. Линия к электронике IBS; 5. Линия к распределительной коробке; 6. Датчик батареи (IBS); 7. кабель заземления аккумулятора; 8. Предохранители с большой силой тока (плавкие вставки); 9. Жилье; 10. Сильноточный разъем; 11. Аккумулятор.

Задняя распределительная панель

Замена предохранителей на BMW E90 видео инструкция

Произведем замену предохранителей на БМВ Е90.

Процесс замены предохранителей БМВ Е90

1. Блок предохранителей находиться в бардачке.

И первым шагом работы будет открытие бардачка.

2. Внутри бардачка есть крышка, которая закрывает блок предохранителей. Чтобы снять крышку, нужно повернуть две защелки по бокам крышки.

Защелка которая находиться с правой стороны крышки.

3. На обратной стороне крышки, есть схема предохранителей.

Если вдруг нету бумажки со схемой предохранителей, я вставлил фото.

4. Фотография предохранителей, для наглядности.

5. После замены нужных предохранителей, сборка производиться в обратном порядке.

Поделиться с друзьями:

video-repair.info

Блок с предохранителями в багажнике бмв е66 / е65

Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.

—

-Таблица с описанием на русском
