Я снял лампочку, пришел на радио рынок и подобрал клеммы для контактов не помню точно, но, по-моему, 2,8мм. Клеммы самые простые, без изоляции 4 шт для лампочек. За одно, надо приобрести, еще две клеммы для подключения проводов в блоке предохранителей, на размер меньше я взял такие же, как и для лампочек и мне пришлось повозиться, что бы их вставить, надо было взять чуть поменьше.
Так же надо взять метров 6 я брал 5 метров, и пришлось постараться, чтобы хватило провода одинарного, сечение не помню, взял чуть толще, чем родные провода в системе освещения главное — медный и многожильный. И еще надо взять три клеммы круглые внутренним диаметром 6мм, можно с изоляцией — для красоты.
Теперь о разъеме для контактной группы лампочек. Не забывайте, что лампочки галогенные и очень боятся прикосновения пальцев. Я предварительно обернул лампочку в бумагу, т. Провод надо порезать на отрезки, примерно, 3, 2 и два по 0,5 метра, к каждому припаять по одной клемме 2,8мм. Теперь берем электрический клеевой пистолет для твердого силикона очень занятная штука, я брал не профессиональный примерно гривен за 20, он включается в розетку, вставляется силиконовый цилиндр продается в комплекте , силикон на выходе из пистолета расплавляется, а с помощью спускового крючка, силикон выдавливается куда вам надо и быстро застывает.
К лампочке подключаем провода 3м и 0,5м и прямо в дырку с клеммами, не жалея, вдавливаем силикон, как можно больше, но чтоб не сильно выходил за пределы контактного разъема и, обязательно, что бы силикон закрыл место пайки клемм.
Ждем минут пять — десять, аккуратно острым ножом убираем излишки я делал аккуратно и излишков не было, для себя же делаем
А теперь очень осторожно, маленькой отверткой, нажимая на силикон, пытаемся его отлепить от внутренних стенок цоколя лампочки по всему периметру. Теперь беремся за провода около силикона и плавными движениями, покачивая в стороны, вытаскиваем разъем
Проверяем, если силикон принял форму внутренности цоколя, нигде нет раковин пустот , хорошо просматриваются две клеммы с одной стороны, а с другой стороны видны только изолированные провода, то все получилось и можно браться за изготовление второго разъема
Проверяем, если силикон принял форму внутренности цоколя, нигде нет раковин пустот , хорошо просматриваются две клеммы с одной стороны, а с другой стороны видны только изолированные провода, то все получилось и можно браться за изготовление второго разъема.
Свой первый разъем я создал с третьего раза, то силикон неравномерно заполнился, то одна клемма не до конца была вставлена, зато второй разъем получился с первого раза!
Если кто спросит, к чему такие мучения, вроде, вставил клеммы и все, то отвечу: ПТФы находятся очень низко и в дождливую погоду возможно попадание влаги и, как следствие — замыкание. Теперь для каждого короткого провода 0,5м находим на корпусе место подключения к корпусу — любая гайка на 10 с диаметром резьбы 6. Тут проблем не должно возникнуть, а вот с длинными проводами придется повозиться, но с начала припаяем к ним клеммы, которые чуть меньше 2,8мм не замерял!
Первым делом, полностью снимите аккумулятор все работы по электрической части производятся с отключенной АКБ. Снимаем крышку блока предохранителей. Отпускаем защелки и аккуратно приподнимаем блок предохранителей.
реле и предохранители
Заглядываем под него и видим множество разъемов, которые один за другим отстегиваем, нажимая на фиксаторы. Процедура не сложная и опыта не требует, так как все разъемы разные, то запоминать, кто, куда цеплялся не надо, главное сильно провода не выдергивать.
Катушки зажигания, топливные форсунки Блок управления двигателем Электромагнитный воздушный клапан адсорбера Очиститель заднего стекла Зажигание, датчик качества воздуха Зажигание, подушка безопасности Блок управления подачей топлива Задние электрические стеклоподъемники Передние электрические стеклоподъемники Вакуумный насос с электронным управлением Система управления электронным ключом Обогрев заднего стекла Блок управления кузовным оборудованием Обогрев передних сидений Вентиляционный люк крыши Информационно-развлекательная система, усилитель Правая фара дальнего света Левая фара дальнего света Выключатель световых приборов, управление световыми приборами Омыватель ветрового стекла Замок рулевой колонки Подогрев дизельного топлива Датчик заднего стекла Датчик качества воздуха Задние противотуманные фонари Блок управления системы топливоподачи Датчик напряжения аккумулятора Реле муфты компрессора кондиционера 2.
Реле охлаждающего вентилятора 4. Реле контроля скорости стеклоочистителя ветрового стекла 5. Реле стеклоочистителя ветрового стекла 6. Реле силовой передачи 8.
Причины поломок
Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.
- Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
- Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
- Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
- Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
- Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
- Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
- Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.
ПОДРОБНОСТИ: Замена воздушного фильтра Пежо 206 Фото инструкция как поменять воздушный фильтр Пежо 206
Видео о пользе дополнительного прикуривателя
Некоторые комплектации имеют два разъема, в том числе для пассажиров заднего ряда. На рынке продается подлокотник от комплектации LTZ, который можно установить вместо штатного. Потребуется только снимать старую деталь и ставить новую.
Можно установить дополнительный прикуриватель в любом месте. Потребуются:
- дрель с коронкой подходящего диаметра;
- запасные провода;
- паяльник с припоем;
- изолента;
- запчасти.
Сегодня на рынке можно купить разные варианты прикуривателей. Лучше выбрать детали оригинального производства. Их артикул 13502522 для переднего ряда и 96984264 для заднего. Цена устройства колеблется между отметками 500 – 1100 рублей. Деталь должна быть отлично упакована, иметь голограммы и сертификаты соответствия. Подробное видео о том, как заменить прикуриватель, предохранитель, установить дополнительный разъем на Шевроле Круз, размещено ниже.
https://youtube.com/watch?v=90vzImLAEqE
Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.6 и 1.8): схемы блоков
Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.
Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот.
Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле.
Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее.
Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель
Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный.
Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме.
Храните несколько дополнительных плавких предохранителей различной силы
В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы.
Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа.
Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.
Где находятся предохранители на Шевроле Круз
Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.
Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.
Второй, в салоне слева, за бардачком
Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель
Сначала можно попытаться устранить проблему самостоятельно.
Блок предохранителей Chevrolet Cruze
Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска
- Где находится монтажный блок предохранителей.
- Под капотом — цифра 12
- Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

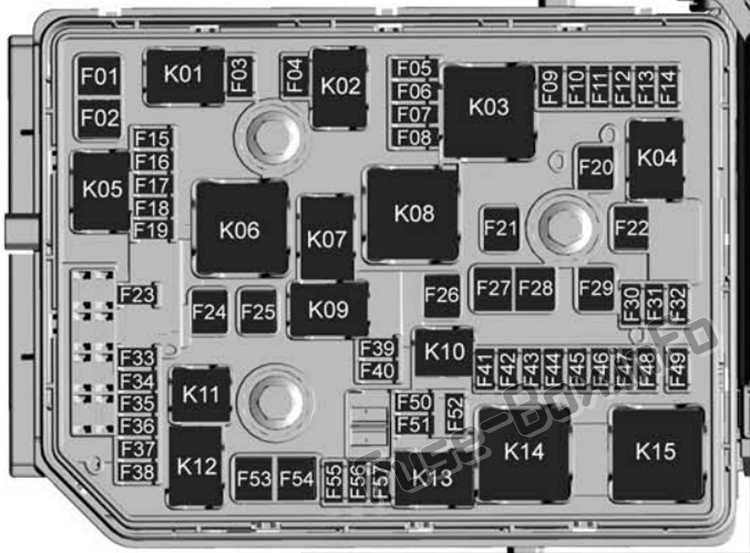

- На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
- В монтажном блоке закреплен пинцет для извлечения и замены предохранителей
Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.
Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.

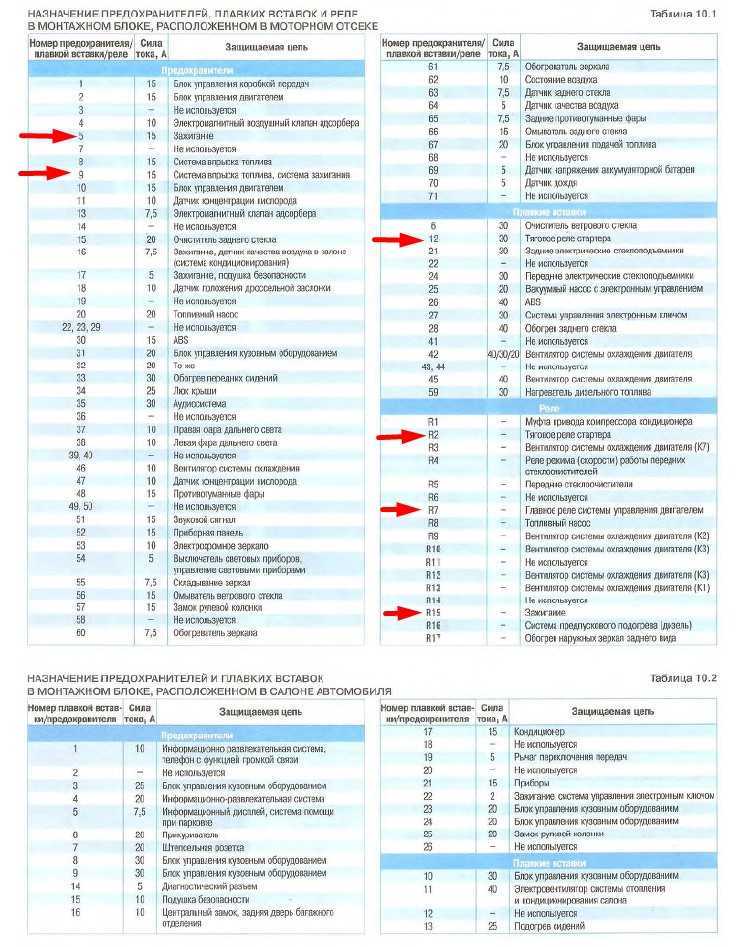

Назначение и сила тока предохранителей указана в таблице ниже.
- Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
- Затем установите новый предохранитель
- Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

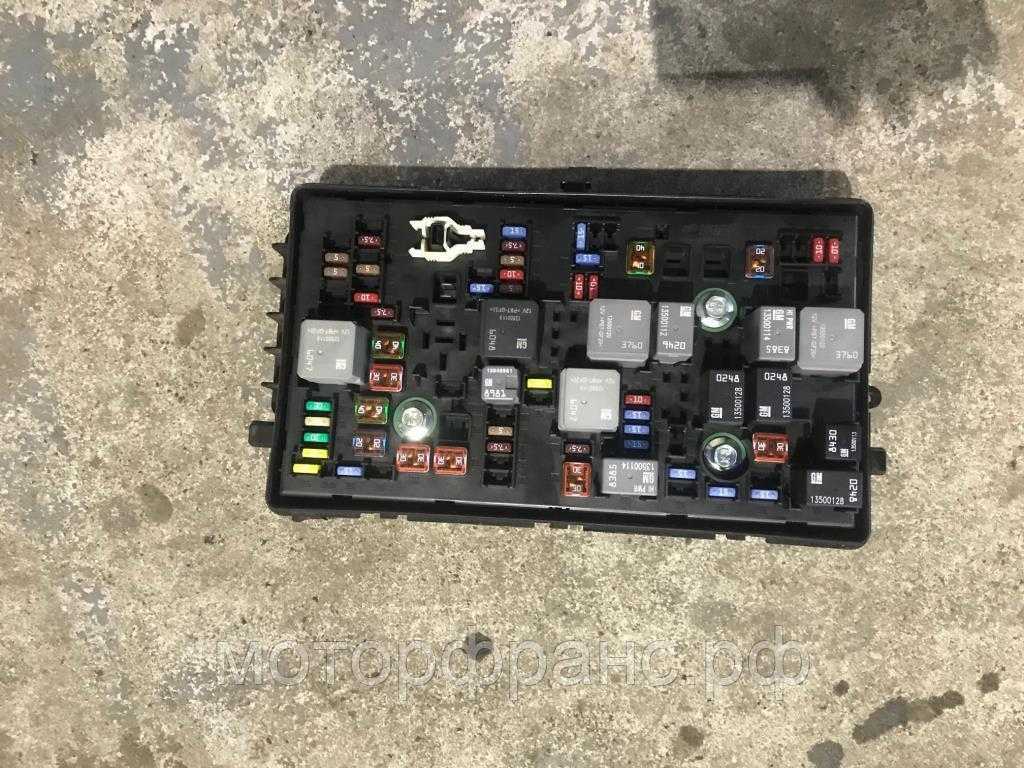

- Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой
Блок предохранителей Chevrolet Cruze
Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска
- Где находится монтажный блок предохранителей.
- Под капотом — цифра 12
- Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.
- На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
- В монтажном блоке закреплен пинцет для извлечения и замены предохранителей
Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.
Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.
Назначение и сила тока предохранителей указана в таблице ниже.
- Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
- Затем установите новый предохранитель
- Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

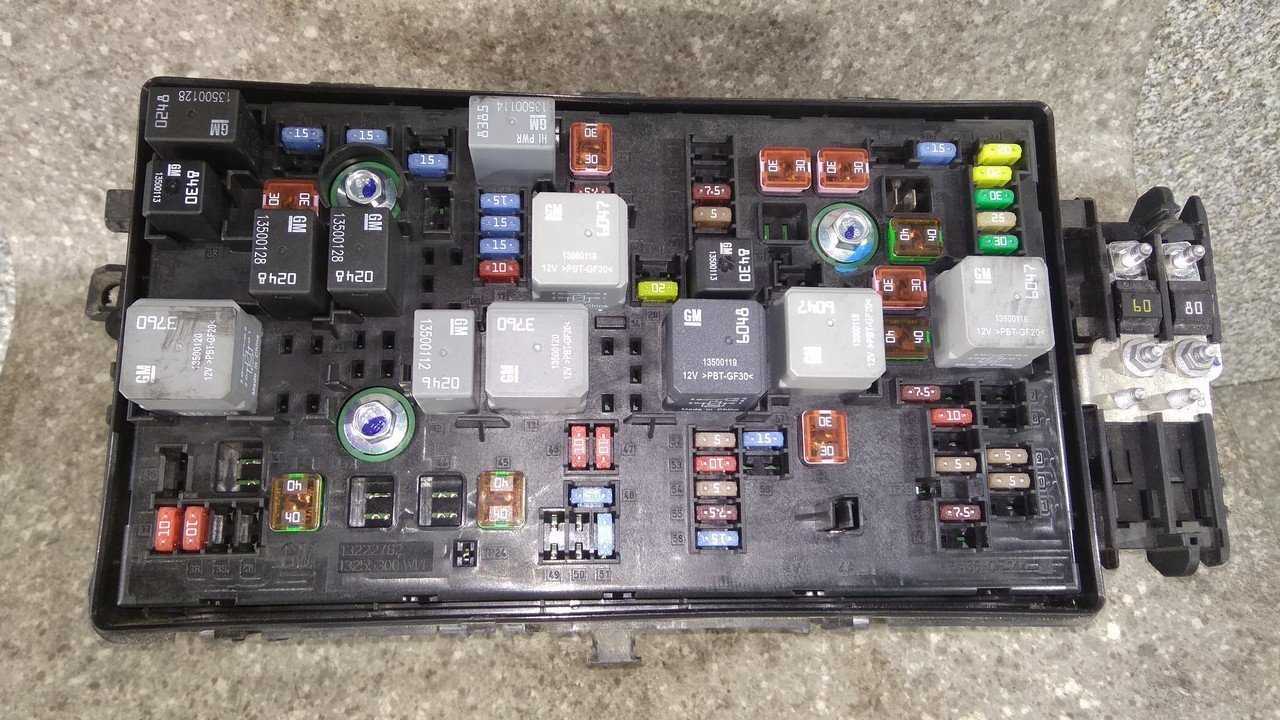

- Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой
- Расшифровка элементов блока.
Схема блоков предохранителей и реле на ЗАЗ Шанс
Количество перемычек различается в зависимости от уровня оснащения и рабочего объема двигателя, установленного на автомобиле. С завода машины комплектовались инструкцией по ремонту и эксплуатации, где указывались номинал и назначение вставок.
Электрическая проводка Chevrolet Lanos сложнее, поскольку машина оснащалась расширенным набором оборудования (например, стеклоподъемники в передних дверях).
В приборной панели
В салоне автомобиля с бензиновым двигателем МеМЗ-307 установлены предохранители:
- системы освещения багажного отделения и салона;
- заднего противотуманного сигнала;
- системы управления клаксоном;
- переключателя внешнего освещения и сигнализатора, напоминающего об открытой двери;
- колодки диагностики и цифровых часов;
- ламп указателей поворотов в режиме включения аварийной сигнализации;
- контроллера системы впрыска и форсунок;
- штатной акустической системы;
- стоп-сигналов (включая дополнительный индикатор на заднем стекле);
- прикуривателя (использовался также для подключения дополнительного оборудования, розетка не предусматривалась);
- приборов в щитке, например, спидометра, датчика уровня топлива и тахометра;
- нитей обогрева стекла в задней части кузова;
- индикатора движения на задней передаче;
- цепи возбуждения генератора;
- модуля, отвечающего за работу свечей зажигания;
- указателей направления поворота;
- блока управления двигателем;
- системы очистки ветрового стекла и насоса для подачи жидкости через форсунки;
- электрического двигателя вентилятора отопителя (для 1–3 скорости, высшая ступень работает через разгрузочное реле и перемычку в моторном отсеке).
В коробке машины с МеМЗ-307 присутствовали пустые ячейки, которые заполнялись при использовании другого двигателя. В щитке устанавливался диод, отвечавший за работу плафона подсветки салона при открытых дверях.
Схема и расшифровка блока.
Под капотом
В моторном отсеке автомобилей с МеМЗ-307 находились перемычки:
- главной цепи зарядки (номинал перемычки – 80 А);
- замка зажигания (управление контроллером двигателя и стартером);
- привода крыльчатки вентилятора на радиаторе;
- дальнего света (общая линия);
- ближнего света (с разделением по сторонам);
- бензонасоса;
- габаритного освещения левого борта вместе с лампами подсветки приборов;
- габаритов по правой стороне вместе с системой освещения номерного знака;
- клаксона и нитей обогрева заднего стекла.
В моторном блоке имелись пустые ячейки (количество зависело от используемого двигателя). Внутри коробки находились реле для управления головным освещением и подсветкой салона.
Схема и расшифровка блока под капотом.
Предохранители Chevrolet Cruze: схема, расположение блоков
Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.
Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.
Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.
Блок с плавкими предохранителями высокой мощности
Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.
https://youtube.com/watch?v=b1-Nm3LukKA
Блок с плавкими предохранителями высокой мощности Cruze
Принципиальное обозначение предохранителей выглядит таким образом:
Схема:
Схема расположения плавких предохранителей высокой мощности
Расшифровка:
| 1 | Приборная панель | 100 |
| 2 | Приборная панель | 100 |
| 3 | Привод электроусилителя руля | 80 |
| 4 | Не задействован | — |
| 5 | Дополнительная батарея плавких предохранителей | 250 |
| 6 | Двигатель стартера | 250/500 |
Дополнительный блок с реле
Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.
Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
- Регулировка частоты вращения вентилятора принудительного охлаждения.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.

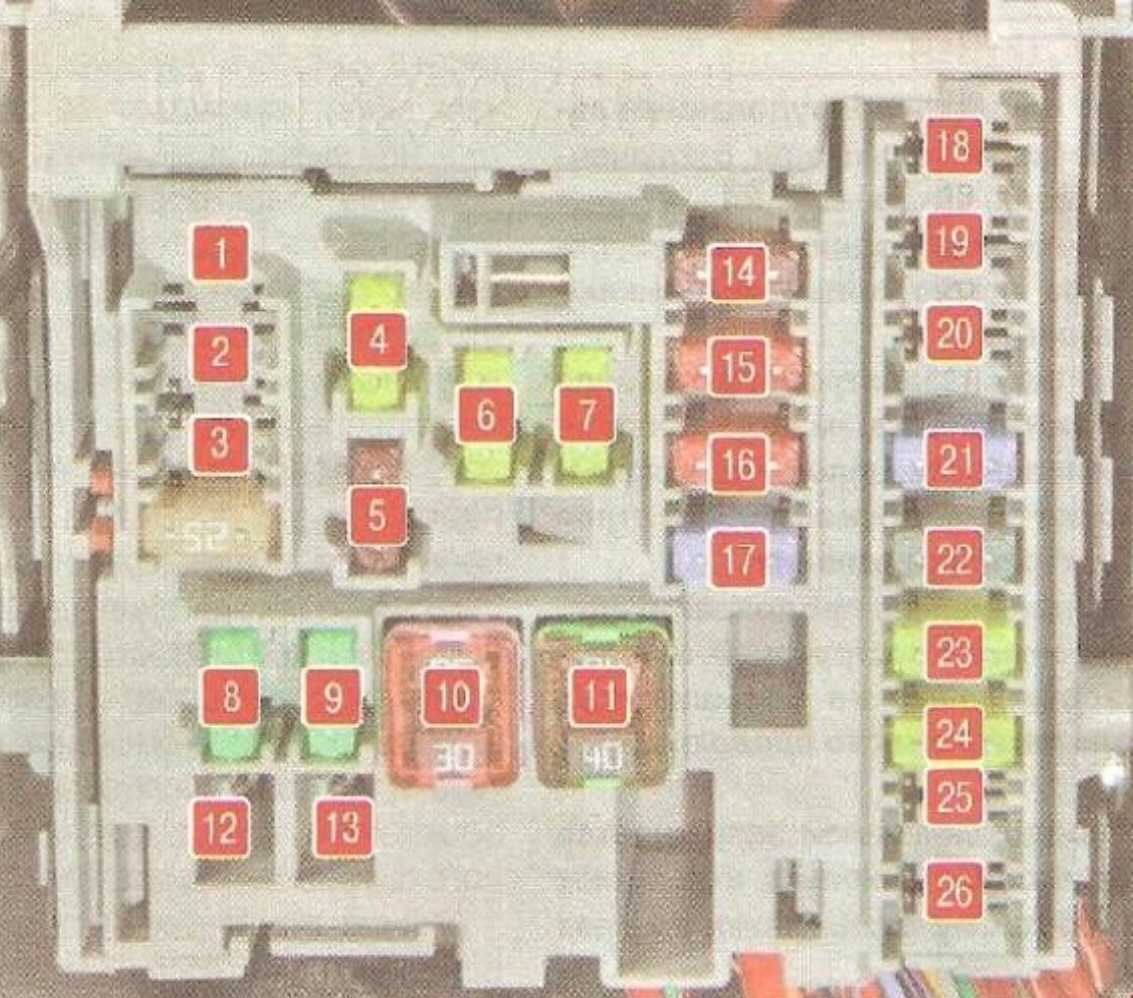

Блок с предохранителями в салоне
Расположение салонного блока предохранителей CruzeСалонные предохранители расположены за крышкой
| 1 | Информационно развлекательная система, телефон с функцией громкой связи | 10 |
| 2 | Не используется | — |
| 3 | Блок управления кузовным оборудованием | 25 |
| 4 | Информационно-развлекательная система | 20 |
| 5 | Информационный дисплей, система помощи при парковке | 7.
5 |
| 6 | Предохранитель на прикуриватель | 20 |
| 7 | Штепсельная розетка | 20 |
| 8 | Блок управления кузовным оборудованием | 30 |
| 9 | Блок управления кузовным оборудованием | 30 |
| 14 | Диагностический разъем | 5 |
| 15 | Подушка безопасности | 10 |
| 16 | Центральный замок, задняя дверь багажного отделения | 10 |
| 17 | Кондиционер | 15 |
| 18 | Не используется | — |
| 19 | Рычаг переключения передач | 5 |
| 20 | Не используется | — |
| 21 | Приборы | 15 |
| 22 | Зажигание, система управления электронным ключом | 2 |
| 23 | Блок управления кузовным оборудованием | 20 |
| 24 | Блок управления кузовным оборудованием | 20 |
| 25 | Замок рулевой колонки | 20 |
| 26 | Не используется | — |
Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.
Процесс снятия и замены
Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность
В таком случае производитель рекомендует обратить внимание на само посадочное место
Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.
Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.
Замена подкапотного блока
Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.
- Откинуть плюсовую клемму аккумулятора.
- Ключом на 10 отвинтить три фиксаторных болта панели.
- Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
- Изъять блок с посадочного места.
- Открутить пучок проводов с торца.
Замена салонного блока
Для салонной части последовательность действий следующая:
- Отключить питание на АКБ.
- Демонтировать нижнюю часть приборной панели.
- Отключить колодку проводов от элемента.
- Затем нужно потянуть агрегат вверх и на себя.
После замены сборку нужно проводить в обратном порядке.
Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов. — Шторки TROKOT в 10 раз лучше тонировки! — Более 55 000 автомобилистов Россиивыбрали именно эти шторки!
— Ставятся за 10 секунд, снимаются за 3 секунды!
Диагностика и замена сгоревших предохранителей
На Шевроле Круз используют предохранители ножевого типа. Они состоят из 3 компонентов:
- пластикового корпуса;
- 2 контактов;
- плавкой спирали, перегорающей при повышении электрических характеристик.
Проверить перемычку на целостность можно визуально. Сквозь прозрачный пластик видно, в каком состоянии находится спираль. Кроме того, на поверхности вставки остаются следы нагрева.
Первый способ состоит в измерении напряжения. Для этого надо:
- Присоединить щупы к прибору.
- Установить переключатель в положение постоянного напряжения.
- Коснуться контактов предохранителя.
- Если на экране появилось значение, близкое к +12, то вставка исправна.
Можно измерить сопротивление, переведя переключатель в соответствующий режим и коснувшись контактов вставки. Если на табло появилась цифра 1, то перемычка сгорела.
Далее необходимо выяснить, по какой причине выходит из строя предохранитель:
- Отсоединить разъем устройства, которое не работает, и запустить двигатель.
- Если предохранитель цел, искать неисправность в приборе или заменить его.
Замена предохранителя происходит по такому алгоритму:
- Остановить автомобиль на ровном участке трассы.
- Поставить его на стояночный тормоз.
- Обесточить электрооборудование.
- Повернуть ключ в замке зажигания в нулевое положение.
- Снять клеммы с аккумулятора.
- Вскрыть нужный монтажный бокс.
- Уточнить по схеме расположение плавкой вставки.
- Убедиться визуально в ее дефекте или прозвонить мультиметром.
- Сухой рукой или диэлектрическими клещами вытащить неисправную перемычку.
- Установить новую аналогичного номинала.
- Завести машину.
- Попытаться запустить отказавшее электрооборудование.
- Вернуть на место снятые крышки, если приборы работают.
Чтобы не попасть во время поездки в сложную ситуацию, нужно регулярно проверять запас плавких вставок. Если какие-то из них заканчиваются, покупать новые.
Chevrolet Cruze: предохранители и реле с описанием
Chevrolet Cruze (Шевроле Круз) — дебютировал на мировом авторныке в 2008 году, в России его реализация началась в 2009 году. Локализованные версии автомобиля выпускались в 2009, 2010, 2011, 2012, 2013 годах, в 2014 г. происходит рестайлинг автомобиля, в этом виде машина продолжает выпускаться в 2015, 2016, 2017, 2018, 2019 годах (но с 2015 года уже за пределами России т.к. General Motors принимает решение покинуть российский авторынок).
В данной статье вы найдете информацию о том, где находятся блоки предохранителей и реле с их схемами, описанием и назначением. Особенно выделим, какие предохранители отвечают за прикуриватель и омыватель.
Сколько ходят 1.8-литровые моторы Chevrolet Cruze
На протяжении всего периода производства модель оснащали одним 1.8-литровым движком, который получил заводскую маркировку F18D4, Z18XER. Единственное, чем отличались различные модификации седана с установленным под капотом мотором F18D4, Z18XER – вид трансмиссии. Покупатель всегда мог приобрести авто с автоматической или механической коробкой передач. Обе версии седана обладают одинаковым показателем мощности – 141 лошадиная сила.
F18D4, Z18XER
Хорошо известный среди отечественных автолюбителей двигатель Z18XER под капотом автомобилей марки Chevrolet носит несколько иное название – F18D4. Этим двигателем комплектовали многие автомобили концерна General Motors: Mokka, Zafira, Signum, Insignia. Все это один и тот же двигатель, получивший в каждом отдельном случае отдельную маркировку. При этом двигатель Z18XER имеет еще одну точную копию, отличающуюся только программным обеспечением (прошивкой) – A18XER. Рассматривая конструкцию Z18XER, он же F18D4 именно в Шевроле Круз, довольно сложно отметить какие-либо его особенности
Но можно заострить внимание на двух моментах. Так как он производится еще с 2008 года, то самым первым получил систему изменения фаз газораспределения. Еще одна особенность – у него достаточно интересная система изменения длины впускного коллектора (барабанная)
Если абстрагироваться от этих особенностей и не брать их во внимание, F18D4 – самый обычный атмосферный мотор без каких-либо особенных технологий и систем
Еще одна особенность – у него достаточно интересная система изменения длины впускного коллектора (барабанная)
Если абстрагироваться от этих особенностей и не брать их во внимание, F18D4 – самый обычный атмосферный мотор без каких-либо особенных технологий и систем
В приводе газораспределительного механизма установлен зубчатый ремень
Ему нужно уделять повышенное внимание и менять согласно установленному производителем регламенту. Обычно автовладельцы меняют ремень до прохождения первых 150 000 километров. Многое зависит от общего состояния двигателя, иногда интервалы замены сокращают вплоть до двух раз
Но, стоит отдать должное, ремень надежен и при адекватном вождении служит долго. Несмотря на статус одного из самых надежных двигателей General Motors, установка F18D4 не лишена некоторых «болезненных» мест и слабостей. Например, слабый модуль зажигания, который большинство автовладельцев меняют уже после 60-70 тыс. км. Он выходит из строя и приводит ко всем пагубным последствиям: многочисленные пропуски зажигания, активированный на приборной панели индикатор Check Engine. В общем, нельзя сказать, что мотор капризный или проблемный, но при стечении определенных обстоятельств может доставлять проблемы. В любом случае, потенциал у него хороший – до 400 тыс. км
Многое зависит от общего состояния двигателя, иногда интервалы замены сокращают вплоть до двух раз. Но, стоит отдать должное, ремень надежен и при адекватном вождении служит долго. Несмотря на статус одного из самых надежных двигателей General Motors, установка F18D4 не лишена некоторых «болезненных» мест и слабостей. Например, слабый модуль зажигания, который большинство автовладельцев меняют уже после 60-70 тыс. км. Он выходит из строя и приводит ко всем пагубным последствиям: многочисленные пропуски зажигания, активированный на приборной панели индикатор Check Engine. В общем, нельзя сказать, что мотор капризный или проблемный, но при стечении определенных обстоятельств может доставлять проблемы. В любом случае, потенциал у него хороший – до 400 тыс. км.
Не работает прикуриватель на Шевроле Круз
Как и на всех легковых автомобилях, в салоне Шевроле Круз (Chevrolet Cruze) устанавливается устройство, называемое прикуривателем, которое очень часто выходит из строя из-за использования гнезда прикуривателя в качестве розетки для подсоединения дополнительных устройств, требующих питания в 12 вольт от бортовой сети автомобиля.
Самая часто встречающаяся неисправность, приводящая к отказу в работе гнезда прикуривателя, заключается в перегорании предохранителя F6 (20А), защищающего данную электрическую цепь.
Происходит это из-за короткого замыкания в гнезде прикуривателя, которое обычно бывает при неаккуратном вытаскивании из гнезда штекера, через который получало питание, подсоединённое к нему устройство (навигатор, видео регистратор и т.д.)
Чтобы заменить перегоревший предохранитель, придётся вытащить наружу монтажный блок, который находится в салоне внутри передней панели слева от рулевой колонки за вещевым ящичком для мелочёвки. Его нужно открыть и вверх слегка потянуть, после чего выводите из упоров нижнюю часть этого ящичка и вытаскиваете из передней панели монтажный блок.
Бывают случаи, когда предохранитель F6 перегорает не из-за короткого замыкания, а по причине попытки включения через гнездо прикуривателя компрессора для накачки шин, у которого стоит достаточно мощный электродвигатель и в момент его запуска в работу сила тока в цепи превышает ту силу тока, на которую рассчитан данный предохранитель (20А).
Некоторые водители пытаются решить эту проблему путём установки вместо штатного предохранителя, предохранителя с большим номиналом. Но это может привести к сгоранию дорожек на плате монтажного блока.
Поэтому, у такого компрессора, необходимо переделать подключающий разъём на зажимные клеммы и подсоединять его напрямую к аккумуляторной батарее.
Водителям Шевроле Круз, у которых автомобиль ещё находится на гарантии, необходимо помнить, что инструкция по эксплуатации автомобиля запрещает использовать гнездо прикуривателя в качестве розетки и в случае неполадок с ним гарантийным случае признаваться не будет, ведь для подсоединения дополнительных устройств есть специально предназначенная для этого гнездо.
Причины поломок
Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.
- Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
- Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
- Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
- Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
- Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
- Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
- Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.
Подводим итоги
Проблемы с АБС — это в любом случае не слишком приятные происшествия. Лучше оставаться в стороне от различных неполадок, пытаться эксплуатировать автомобиль по требованиям и советам производителя. Но иногда это оказывается невозможным, потому необходимо иметь на примете хороший сервис, способный помочь в разных ситуациях. Обратившись в официальный сервисный центр с данной проблемой, вы можете стать жертвой чрезмерно скрупулезного подхода к диагностике и получить огромные затраты на ремонт.
Впрочем, иногда проблему с датчиком ABS и горящей лампочкой этой системы можно решить и самостоятельно. Воспользуйтесь советами, описанными выше в публикации, чтобы понять все особенности того или иного метода устранения неполадок. Предупреждаем, что отключение ABS полностью невозможно произвести самостоятельно. Бортовой компьютер либо просто не даст завести машину, либо начнет вести себя неадекватно, выдавая каждый раз новые коды ошибок диагностической системы. Сталкивались ли вы с неверной работой датчиков ABS и постоянно горящей лампочкой?
Некоторые автолюбители боятся, что когда горит АБС, то это как-то сказывается на работе тормозной системы в целом. Начинают срочно перерывать весь интернет в поисках ответа, почему горит лампочка АБС и что делать. Но не стоит так паниковать, тормоза на вашем авто должны быть в полном порядке, не будет работать только система антиблокировки, что, в принципе, не критично, хотя в некоторых экстренных ситуациях здорово выручает. А что бы разобраться с системой рекомендую почитать про ABS.
