Блок реле и предохранителей №2 Ауди A3 (8p)
Блок реле №2 Audi A3 8p располагается в подкапотном пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать защитную крышку. Блок реле №2 Ауди A3 8p может быть в двух вариантах исполнения:
Вариант №1
| № | Назначение реле и предохранителей |
|---|---|
| А1 | Реле основных цепей зажигания |
| А2 | Реле насоса системы подачи воздуха на выпуск |
| SB1 | Многофункциональный блок управления (20А) * |
| SB2 | Блок управления электрооборудования рулевого колеса (5А) |
| SB3 | Многофункциональный блок управления (5А) |
| SB4 | Антиблокировочная система тормозов ABS (30A) |
| SB5 | Система управления коробкой передач (15A) |
| SB6 | Блок управления комбинацией приборов (5А) |
| SB7 | Свободный разъем |
| SB8 | Аудиосистема, навигационная система (25А) |
| SB9 | Навигационная система, телефон (5А) |
| SB10 | Управление двигателем (5А/10А) |
| SB11 | Дополнительный отопитель (20А) |
| SB12 | Блок диагностики (5А) |
| SB13 | Управление двигателем (25А/30А) |
| SB14 | Управление двигателем (20А) |
| SB15 | Управление двигателем (5А/10А/15А) |
| SB16 | Антиблокировочная система тормозов ABS (30A) |
| SB17 | Звуковой сигнал (15А) |
| SB18 | Аудиосистема (30А) |
| SB19 | Очиститель лобового стекла (30А) |
| SB20 | Электромагнитный клапан регулятора давления топлива (20А) |
| SB21 | Управление двигателем (10А/15А) |
| SB22 | Выключатель стоп-сигналов – положение педали тормоза, датчик положения сцепления (5А) |
| SB23 | Блок управления насоса охлаждающей жидкости, система управления двигателем (5А/10А/15А) |
| SB24 | Блок управления электродвигателем вентилятора охлаждения(10А) |
| SB25 | Многофункциональный блок управления (30А/40А) |
| SB26 | Многофункциональный блок управления(30А/40А) |
| SB27 | Насос системы подачи воздуха на выпуск (40А) |
| SB28 | Блок предохранителей, блок управления приборной панелью (40А) |
| SB29 | Электропривод сидений, блок управления приборной панелью (50А) |
| SB30 | Блок управления вспомогательными цепями электропитания, блок управления приборной панелью (40А/50А) |
Предохранители на Skoda Octavia A5
Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.
Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Цветовая маркировка предохранителей
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| оранжевый | 40 |
| красный | 50 |
Блок предохранителей в салоне
Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Предохранители на Шкода Рапид: схема, где находятся
Предохранители представляют собой коммутационные электрические устройства, функциональное предназначение которых заключается в предотвращении короткого замыкания и вывода из строя электрооборудования в связи с высоким напряжением.
Использование предохранителей позволяет защитить комплектующие от токовой перегрузки, что увеличивает эксплуатационный ресурс транспортного средства и удешевляет стоимость ремонта в случае поломки.
На качестве предохранителей не стоит экономить, так как это напрямую сказывается на защищенности транспортного средства от КЗ. Не рекомендуется приобретать аналоги оригинальных комплектующих низкой стоимости или устройств со вторичного рынка – оптимальным решением является покупка дилерских деталей от VAG.
Производитель Артикул Устройство Совместимость по году выпуска авто Примерная стоимость, руб.
| VAG | 6R0937550A | Блок-схема в салон | 2011-2018 | 1650 |
| VAG | 30244003 | Блок-схема в салон | 2011-2018 | 1750 |
| VAG | 6R0937550A | Блок-схема под капот | 2011-2018 | 1550 |
| Bosch | 50000046972 | Блок-схема под капот | 2009-2018 | 2100 |
| Bosch | N10424902 | Предохранитель | 2011-2017 | 180 за 10 шт. |
| Novline | 50295010 | Предохранитель | 2012-2018 | 260 за 10 шт. |
| Novline | 113774 | Предохранитель | 2012-2018 | 305 за 10 шт. |

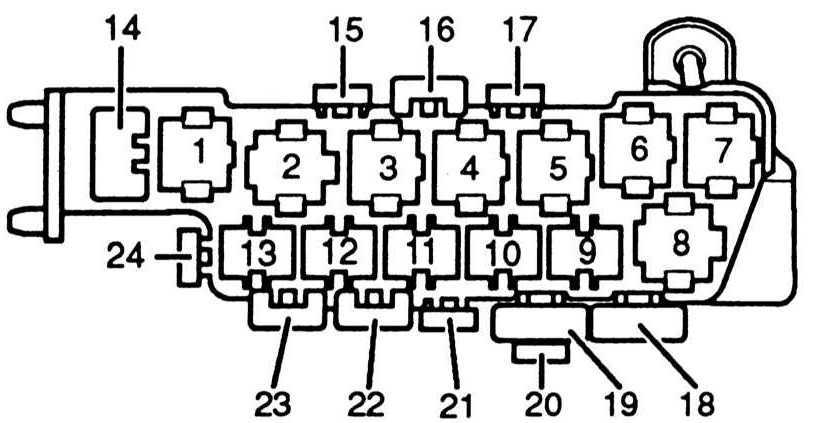

8-ми разъемный монтажный блок
Описание
| 1 | Реле электромагнитных клапанов — ABS с ESP — J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) — J101 |
| 3 | Реле вентилятора радиатора — J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора — J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески — J403 (Allroad) |
| 7 | Реле гидравлического насоса — ABS с ESP — J105 |
| 8 | Реле запорного клапана охлаждающей жидкости — J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя — S44 (Allroad) |
| 15 | Предохранитель 12В разъема — S184 |
| 16 | Термо-предохранитель передних стеклоподъемников — S37 |
| 17 | Термо-предохранитель задних стеклоподъемников — S43 |
| 18 | Предохранитель блока ABS — S123 |
| 19 | Предохранитель вентилятора радиатора — S42 |
| 20 | Предохранитель блока управления вентилятора радиатора — S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad) |
| 22 | Предохранитель пневмоподвески — S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира — S80 |
Описание предохранителей расположение, схемы, цена
| Маркировка / обозначения | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 15 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
| F (Ф-36) / 15 | Резервация |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений
- В месте расположения защитных модулей слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
- При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
- На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.
Причины выхода из строя предохранителей
- Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
- Установка не оригинальных запчастей;
- Установка запчастей неквалифицированными мастерами;
- Механическое повреждение блока с защитными модулями;
- Короткое замыкание в электрической цепи автомобиля;
- Повреждение изоляционного слоя проводки;
- Окисление контактов, образование конденсата, попадание влаги на плату;
- Ослабленные контакты клемм.
Схема аккумуляторной батареи автомобиля
Блоки реле в нише для ног переднего пассажира
Схема
Назначение
- реле вспомогательных цепей зажигания
- реле звукового сигнала
- реле очистителя/омывателя фар
- реле стартера
- реле прерывистого режима работы стеклоочистителя/стеклоомывателя
- реле топливного насоса
Схема реле
Описание
- 1 — реле включения габаритной лампы двери/подсветки проема двери
- 5 — реле освещения в дневное время
- 6 — реле фар
- 2 (40А) — система отопления вентиляции
- 3 (30А) — электропривод правого сиденья
- 4 (30А) — электропривод левого сиденья
Реле
Назначение
| 13 | Блок управления зеркалами заднего вида |
| 12 | Реле электромагнитной муфты компрессора кондиционера |
| 11 | Реле подсветки положения селектора КПП |
| 10 | Реле усилителя рулевого управления |
| 9 | Реле системы управления трансмиссией |
| 8 | Реле противотуманных фар |
| 7 | Реле габаритов |
| 6 | Реле дополнительного отопителя |
| 5 | Реле управления очистителем лобового стекла /фар |
| 4 | Реле дополнительного отопителя |
| 3 | Реле электродвигателя вентилятора дополнительного отопителя |
| 2 | Реле электродвигателя вентилятора дополнительного отопителя |

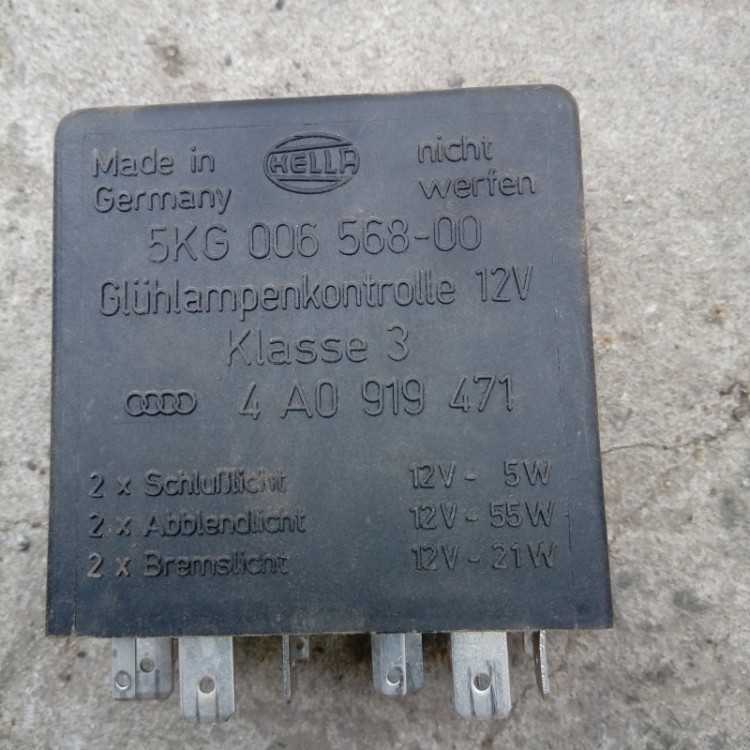

| 1 | Блок системы проверки исправности ламп |
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителей
| Маркировка / обозначения | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Резервация |
| F (Ф-3) / 10 | Резервация |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Автомобильный сигнал |
| F (Ф-6) / 30 | Центральный замок |
| F (Ф-7) / 30 | Резервация |
| F (Ф-8) / 20 | Система электрического питания |
| F (Ф-9) / 10 | Стеклоочистители лобового стекла |
| F (Ф-10) / 10 | Омыватели передних фар |
| F (Ф-11) / 10 | Омыватель заднего стекла |
| F (Ф-12) / 10 | Топливная аппаратура (дополнительно) |
| F (Ф-13) / 30 | Контролер трансмиссии автоматического типа |
| F (Ф-14) / 30 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 20 | Стеклоподъемники |
| F (Ф-23) / 20 | Система курсовой стабилизации |
| F (Ф-24) / 20 | АБС (ABS) |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Подсветка вещевого ящика |
| F (Ф-28) / 15 | Вентилятор отопителя (печка) |
| F (Ф-29) / 15 | Система кондиционирования |
| F (Ф-30) / 20 | Топливная система, бензонасос |
| F (Ф-31) / 15 | Система безопасности |
| F (Ф-32) / 20 | Резервация |
| F (Ф-33) / 20 | Датчик силового агрегата |
| F (Ф-34) / 20 | Боковые зеркала |
| F (Ф-35) / 20 | Стоп сигналы |
| Обозначения | Какой за что отвечает / что обеспечивает |
|---|---|
| K 1 | Подсветка |
| K 2 | Освещение салона |
| K 3 | Реле омывателя лобового стекла |
| K 4 | Резервация |
| K 5 | Резервация |
| K 6 | Электронный блок управления силовым агрегатом |
| K 7 | Резервация |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Стоп сигналы |
| K 11 | Головной свет |
| K 12 | Дроссельная заслонка |
| K 13 | Стеклоподъемники |
| K 14 | Противотуманные фары задние |
| K 15 | Зажигание |
| K 16 | Топливная аппаратура |
| K 17 | Электрическое оборудование |
| K 18 | Резервация |
Признаки неисправности предохранителей на Audi А6
- Между модулями простреливаем искра;
- В месте расположения монтажного блока слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
- При подаче тока штатное оборудование не активно.
Частые причины выхода из строя предохранителей
- Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
- Покупка не оригинальных запчастей;
- Нарушение технологии установки деталей;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляционного слоя автомобильной проводки;
- Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

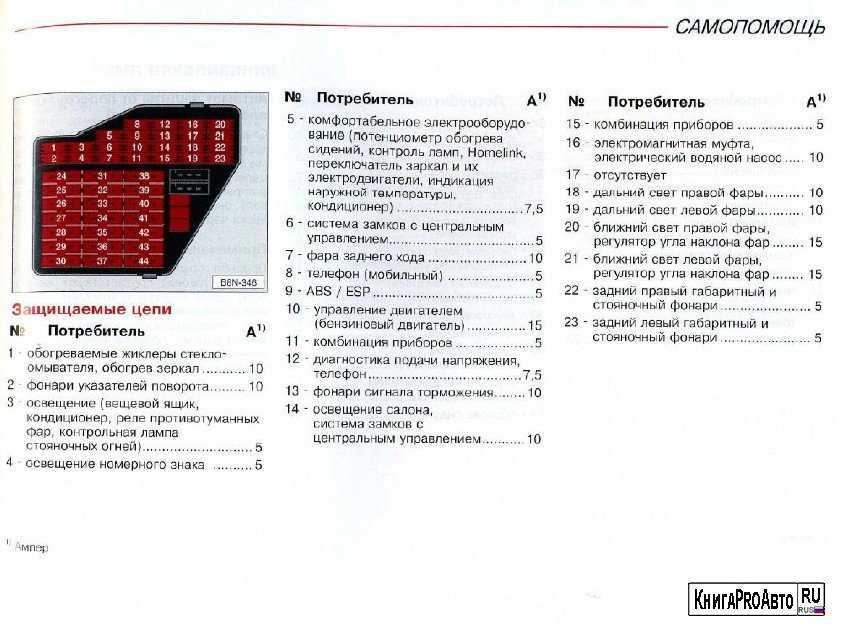

Блок предохранителей №1 Ауди A4 (B5)
Блок предохранителей №1 Ауди A4 B5 Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.
| № | Защищаемая цепь | Ток в А |
| 1 | Обогрев форсунок стеклоомывателя | 5А |
| 2 | Указатели поворотов | 10А |
| 3 | Реле омывателей фар, Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП, Панели приборов | 5А |
| 4 | Освещение номерного знака | 5А |
| 5 | Панель приборов, Подогрев сидений дисплей АКПП, Переключатель зеркал, Лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни | 10А |
| 6 | Центральный замок, Плафоны для чтения | 5А |
| 7 | Система ABS | 10А |
| 8 | Телефон | 5А |
| 9 | Обогрев зеркал и дверных замков | 10А |
| 10 | Корректор фар, CD – чейнджер | 5А |
| 11 | Круиз-контроль АКПП | 5А |
| 12 | Встроенная диагностика | 10А |
| 13 | Стоп-сигналы | 10А |
| 14 | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке | 10А |
| 15 | Панель приборов АКПП , кондиционер, навигационная система | 10А |
| 16 | Система ABS | 5А |
| 17 | Обогрев дверных замков | 10А |
| 18 | Правый дальний свет | 10А |
| 19 | Левый дальний свет | 10А |
| 20 | Правый ближний свет, электрокорректор фар | 15А |
| 21 | Левый ближний свет, электрокорректор фар | 15А |
| 22 | Правые габаритные огни | 5А |
| 23 | Левые габаритные огни | 5А |
| 24 | Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя | 25А |
| 25 | Вентилятор отопителя, кондиционер | 30А |
| 26 | Обогрев заднего стекла, Обогрев зеркал, Рециркуляция воздуха | 30А |
| 27 | Задний стеклоочиститель | 15А |
| 28 | Топливный насос | 15А |
| 29 | Управление двигателем | 15А |
| 30 | Электропривод люка в крыше | 20А |
| 31 | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем | 15А |
| 32 | Управление двигателем | 20А |
| 33 | Прикуриватель | 15А |
| 34 | Управление двигателем(зажигание/впрыск) | 15А |
| 35 | Электрооборудование прицепа | 30А |
| 36 | Противотуманные фары | 15А |
| 37 | Телефон, Радио | 15А |
| 38 | Освещение багажника/центральный замок | 15А |
| 39 | Аварийное освещение | 15А |
| 40 | Звуковой сигнал | 25А |
| 41 | Система ABS | 25A |
| 42 | Дополнительный воздушный вентилятор | 40А |
| 43 | S-контакт | 5A |
| 44 | Подогрев сидений | 30А |
Центральное распределительное устройство с блоком реле
Описание
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле разгрузки X контакта — J59 |
| 3 | Реле гидронасоса понижающего демультипликатора — J555 (Allroad) |
| 4 | Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя — J31 |
| 6 | Реле стеклоочистителя и омывателя — J31 |
| A | Предохранитель регулировки рулевой колонки — S275 |
| B | Предохранитель задней шторки — S100 |
| C | Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326 |
