Предохранители и реле hyundai elantra hd 4, 2007 — 2012

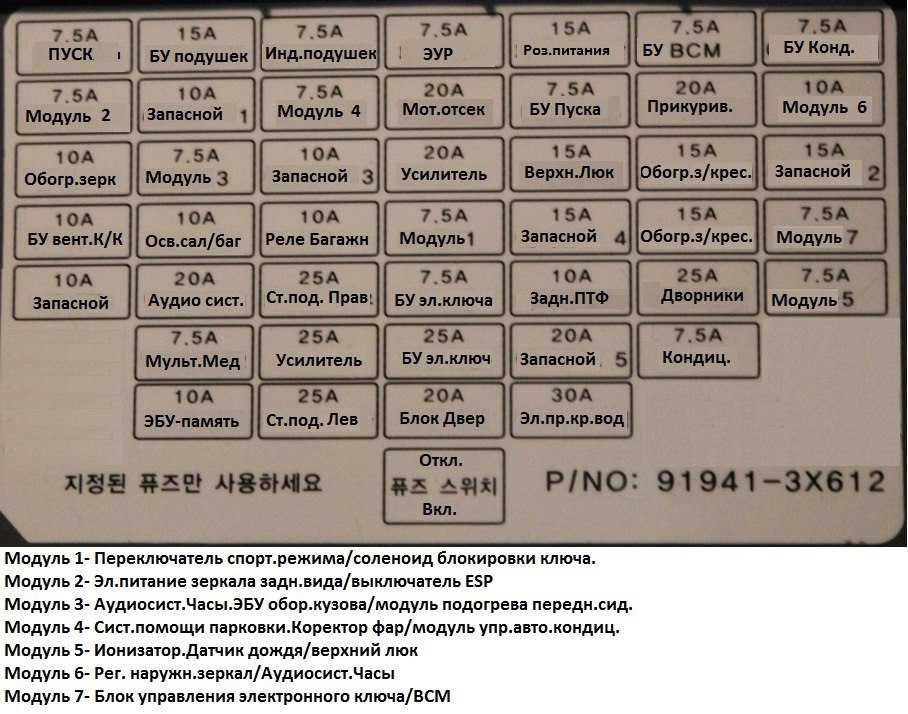

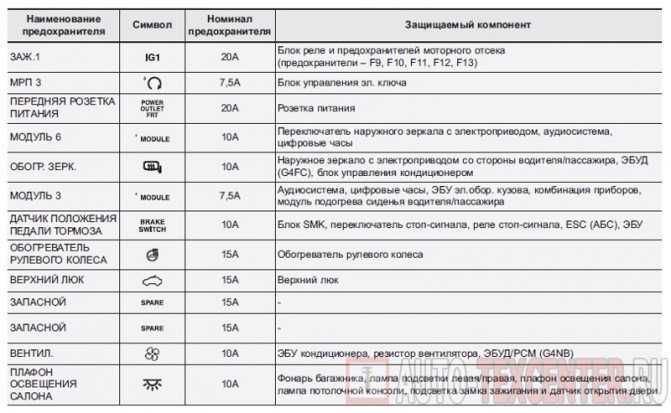

Предохранители в салоне Хундай Солярис

1. предохранитель левого стеклоподъёмника
2. предохранитель правого стеклоподъёмника
3. предохранитель обогрева зеркал
4. предохранитель кондиционера
5. не используется
6. предохранитель замков дверей
7. предохранитель блокировки стеклоподъёмников
8. предохранитель подогрева сидений
9. не используется
10. предохранитель габаритов с левой стороны
11. предохранитель габаритов с правой стороны
12. предохранитель реле стартера
13. предохранитель правой фары
14. предохранитель аварийной сигнализации
15. блок управления центральным замком
16. не используется
17. кнопка старт-стоп
18. датчик скорости
19. предохранитель катушек зажигания
20. стеклоподъёмники, люк
21. предохранитель стеклоочистителя (дворники)
22. задний противотуманный фонарь
23. передние противотуманные фары
24. освещение салона
25. предохранитель стоп сигналов
26. щиток приборов
27. предохранитель подушек безопасности
28. предохранитель ABS
29. предохранитель ламп заднего хода
30. иммобилайзер
31. предохранитель левой фары
32. предохранитель дневных ходовых огней
33. обогрев лобового стекла
34. дополнительная розетка
35. предохранитель прикуривателя
36. замок зажигания
37. индикатор подушек безопасности
38. —
39. выключатель аварийной сигнализации
40. не используется
41. не используется
42. рычаг стеклоочистителей и омывателей
43. не используется
44. освещение салона, кондиционер
45. аудиосистема

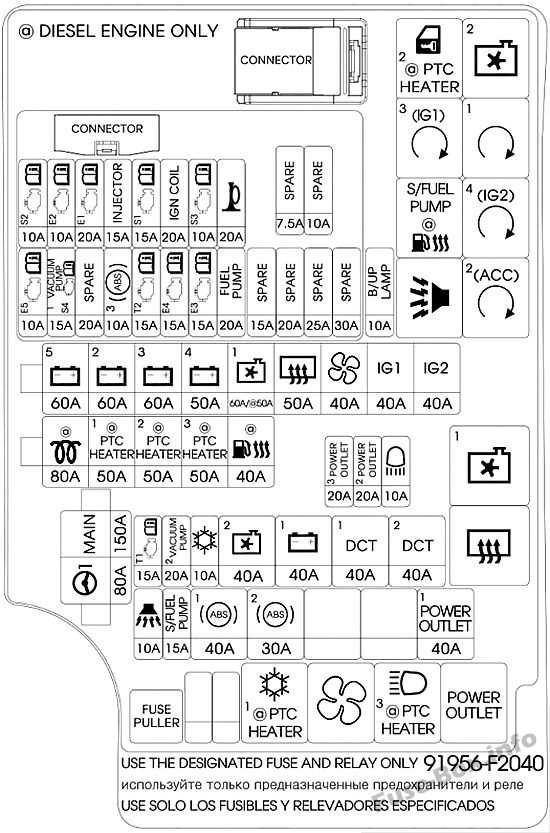

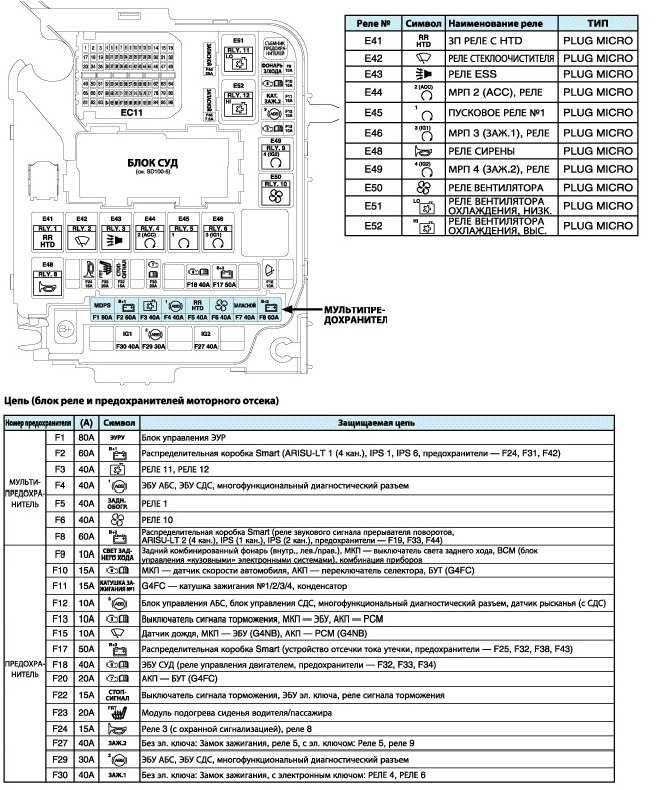

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

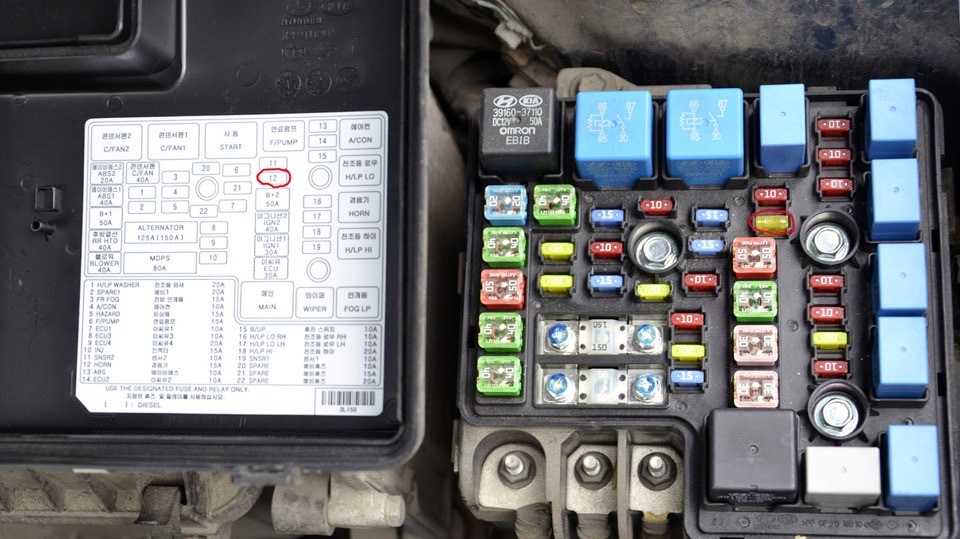

Расположение предохранителей в Kia Rio 4

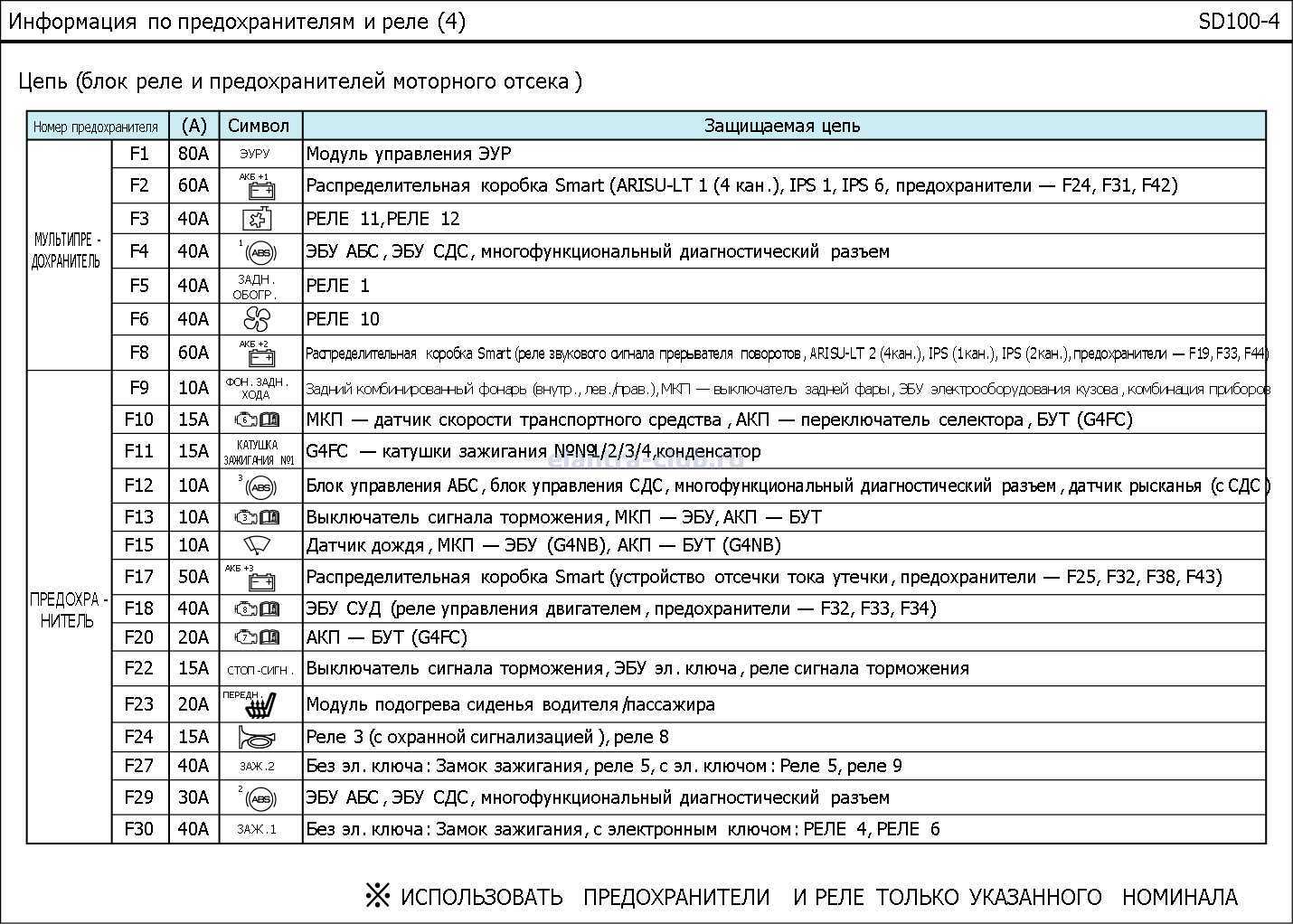

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

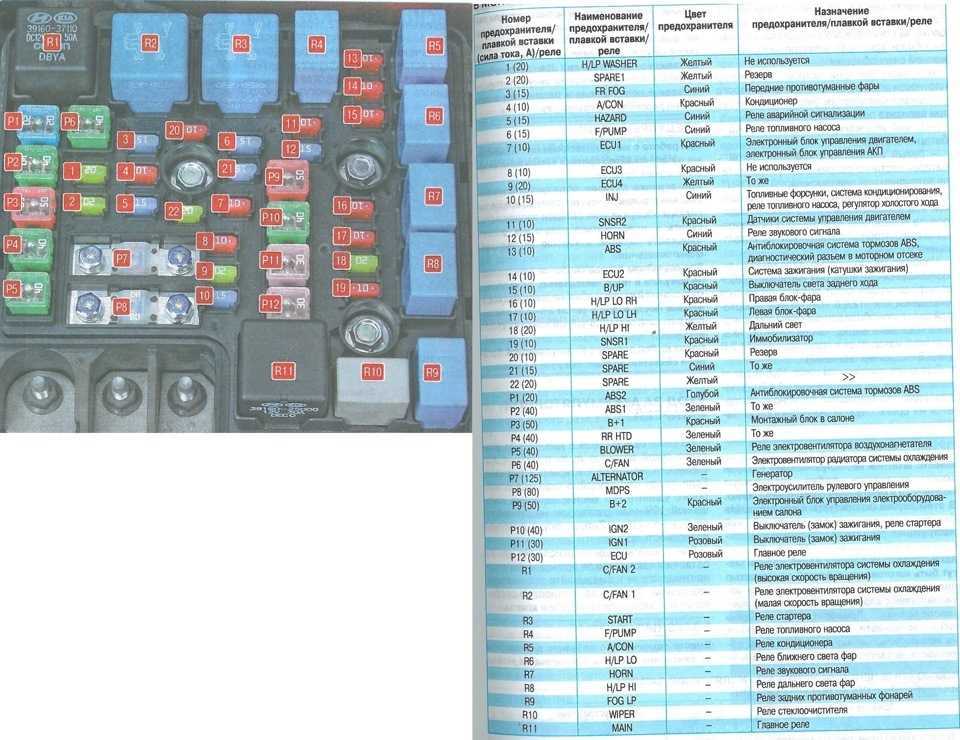

Предохранители и реле Hyundai Elantra HD 4

Пинцет находится в блоке под капотом, рядом с аккумулятором. И что теперь, если я поменяю прдохранители и врублю опять компрессор, то он опять может перегореть??? Хотя цепи разные может ч то в панельке коротит? Сразу два не должно сгореть Вроде сразу попробовал и в прикуриватель!!

Место расположения я естественно предохранителей сразу посмотрел, блого дело на крышке всё показанно доступно!! Загадочный календарь Всё сделал, всем спасибо!! Оказывается, действительно, пусковой ток был завышен у компрессора!! Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы.

Используется три типа плавких предохранителей: Это может привести к сильному повреждению проводки и возможному возгоранию

ВНИМАНИЕ Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему. Замена предохранителя, блок предохранителей на хендай элантра на внутренней панели 1

Откройте крышку панели предохранителей.

Извлеките сомнительный предохранитель, потянув его вверх, вертикально, под прямым углом к блоку предохранителей. Используйте съемник, который находится в крышке панели предохранителей в отсеке двигателя.

Проверьте снятый предохранитель; если он перегорел, замените его на новый. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные блок предохранителей на хендай элантра цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если электрические компоненты не работают при целых предохранителях, проверьте панель предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.

Hyundai Elantra 3. Предохранители и реле

Переключатель режима Всегда держите переключатель режима в положении ON. В случае перемещения переключателя в положение OFF возможен сброс некоторых компонентов, а также неправильное функционирование передатчика или электронного ключа.

Нажмите на крышку панели плавких предохранителей и снимите. Проверьте извлеченный предохранитель.

Определение неисправностей предохранителя

Выявить вышедший из строя электропредохранитель возможно 2 способами.

Лучше оперативно, ведь от этого зависит работоспособность ТС:

1. Визуально. Перегоревший элемент представляет собой оплавленный мост, соединяющий разорванные контакты. Через прозрачный корпус легко видны повреждения.
2. С помощью мультиметра. Если предохранитель не имеет визуальных повреждений, но неисправность связана именно с ним, стоит проверить элемент мультиметром. Если все работает без перебоев, то на концах элемента не будет напряжения. В случае поломки прибор отобразит значение бортовой сети.

Неработающий элемент не мешает движению автомобиля, но ликвидирует функциональность какого-либо устройства авто. Прежде чем покупать новый, стоит устранить причину поломки.

Нельзя проводить ремонт неисправных элементов, т.к. это может привести к пожару. Вы можете хранить в автомобиле несколько электропредохранителей разного номинала на случай повреждения одного из них.

Блок предохранителей Hyundai Getz

Рассмотрены автомобили 1.3, 1.4, 1.6 л 2002, 2003, 2004, 2005 года выпуска.

Где находятся предохранители и реле.

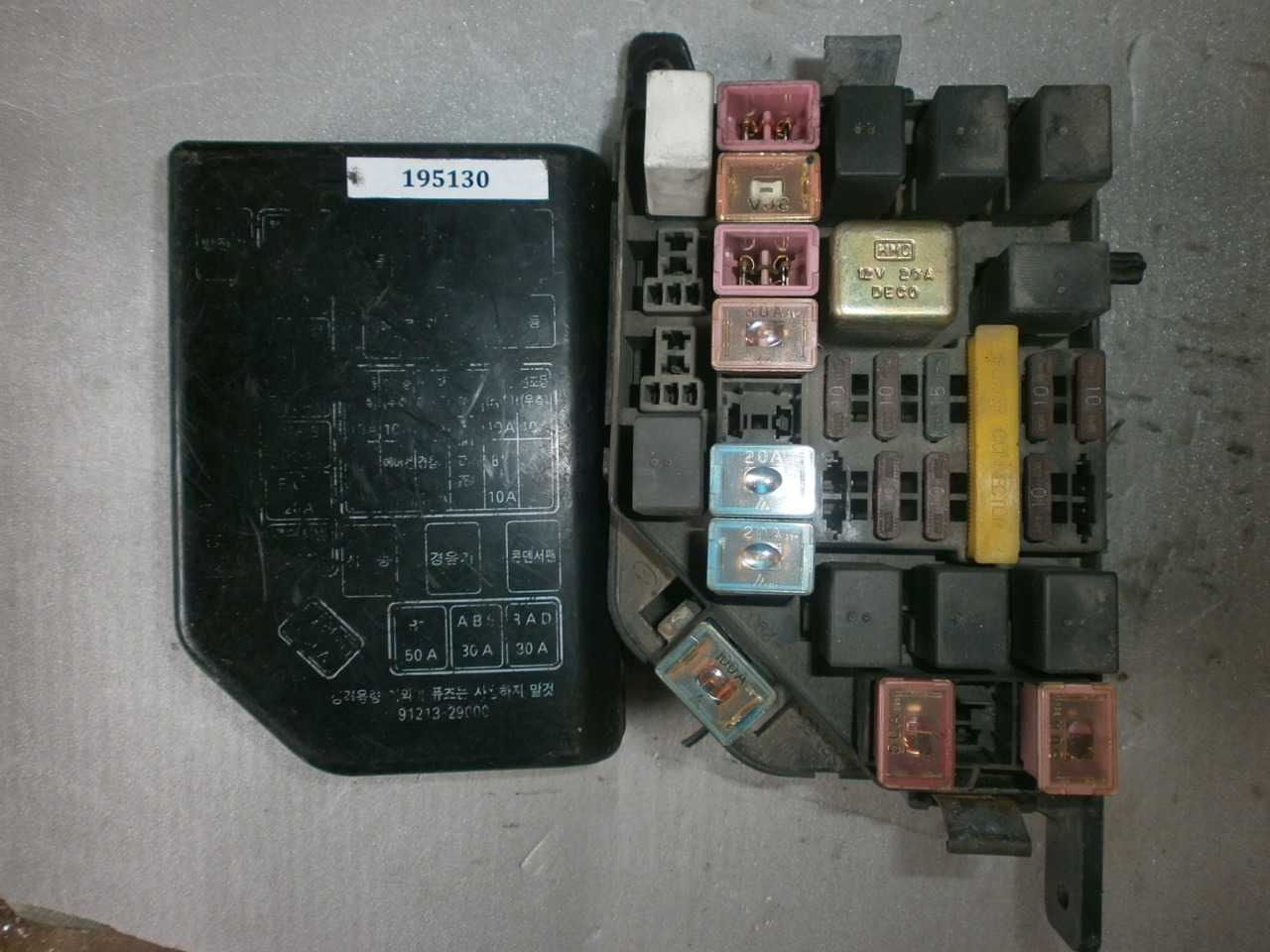

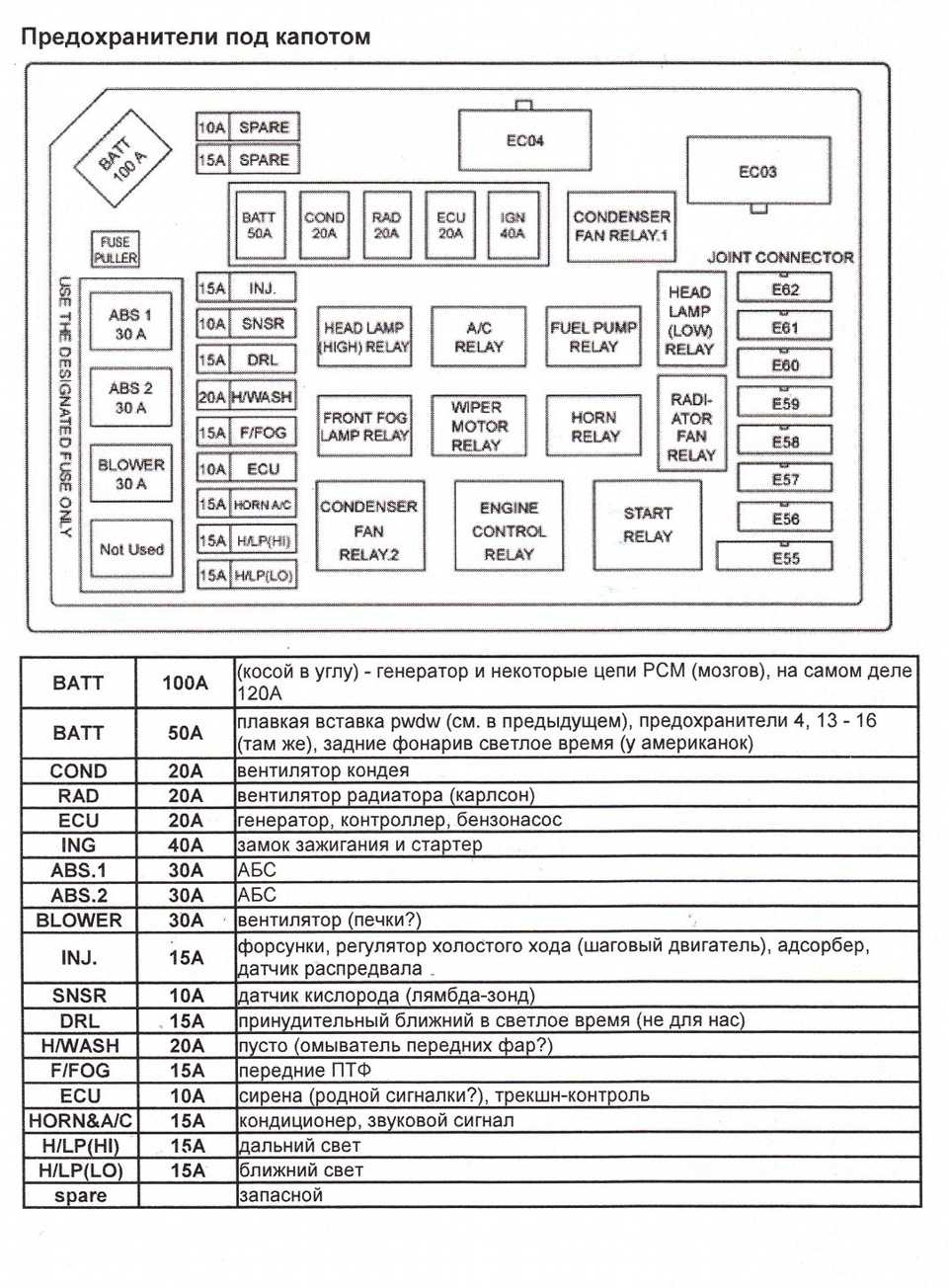

Большинство предохранителей и реле расположены в монтажном блоке под капотом — на рисунке цифра 5.
