Замена предохранителя на панели в отсеке двигателя
- Остановите двигатель и переведите все выключатели потребителей в положение выключено.
- В салонном блоке предохранителей переведите переключатель в положение OFF (выключено)
- См. рисунок выше. Под капотом автомобиля нажмите на крышку панели предохранителей и снимите её.
- Проверьте подозреваемый предохранитель, для этого извлеките его из гнезда. При необходимости используйте специальные щипцы (или съёмник) в комплекте. Например для того, чтобы не повредить ногти на руках. Проверьте визуально целостность его нити. Если она перегорела, то замените его на аналогичный по номиналу току (5А, 10А, 15А, 20А и т.д.).
- Вставьте новые предохранители Хендай Крета в гнездо и убедитесь, что они встали плотно. В противном случае обратитесь к авторизованный центр или к профессиональному автоэлектрику. Во избежание проблем в будущем (искрение, замыкание, перегорание проводки в любом непредсказуемом месте или пожар).
- В салонном блоке предохранителей переведите переключатель в положение ON (включено).
После замены предохранителя также плотно установите обратно крышку блока предохранителей. Для избегания попадания внутрь блока влаги или конденсата при изменениях погоды. В противном случае постепенно может образоваться оксидная плёнка или следы коррозии на контактах большинства предохранителей под крышкой, что прекратит проводимость электроцепей. Тогда потребуется чистка контактов всего блока. Зачастую это недешёвая процедура со снятием самого блока, а то и замены его на новый.
Главный предохранитель (мультипредохранитель)
Перегоревший мультипредохранитель извлекают следующим образом:
Отсоедините кабель от отрицательной клеммы АКБ.
Открутите гайки, показанные на рисунке выше.
Замените предохранители Хендай Крета новыми того же номинала
Очень важно убедиться в плотности контактов после установки. Он не должен болтаться в месте его посадки в гнезде предохранителя.
Установите на место в обратной последовательности все ранее снятые детали.
Неправильная установка главного предохранителя может привести к возгоранию. В случае его перегорания рекомендуется обратиться к дилеру ии профессиональному автоэлектрику.
Предохранитель ножевого типа
Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.). Используйте специально для этого предназначенный съёмник, расположенный там же в блоке предохранителей под капотом автомобиля.
Если нужные предохранители Хендай Крета отсутствуют, то можно временно, до покупки необходимого, воспользоваться аналогичным
Из другой менее важной для движения электроподсистемы автомобиля. Которая не влияет на движение, например, от аудиосистемы
Предохранитель патронного типа
Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.)
При снятии соблюдайте осторожность, чтобы не повредить плавкий предохранитель
Процедура снятия и замены
В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать – это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.
Итак, приступим к замене ПП.
Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.
Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.
Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять
Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими.. Заменив ПП, проверьте работоспособность необходимого устройства
Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею
Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею
Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители. Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом
Но его нужно будет заменить при первом удобном случае
Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.
Блок предохранителей и реле в моторном отсеке Hyundai Creta
Под капотом у Хендай Грета есть 2 блока предохранителей и реле, основной и дополнительный. На фото 1 и 2.
Основной блок (на рис.1) расположен в правой части моторного отсека возле АКБ.
На крышке монтажного блока есть обозначения предохранителей и их номинал.
Описание предохранителей в моторном отсеке
| № | Наименование | Номинал предохранителя | Защищаемая цепь |
| 1 | MDPS | 80A | Блок MDPS |
| 2 | Генератор | 150A | Генератор, Предохранитель (F3/F4/F5/F7) |
| 3 | B+5 | 40A | Интеллектуальная распределительная коробка (Предохранитель — F1) |
| 4 | ESP1 | 40A | Модуль управления ESP |
| 5 | ESP2 | 40A | Модуль управления ESP |
| 6 | H/LAMP HI | 10A | Блок PCB (Электромагнитное реле фар головного света) |
| 7 | B+1 | 50A | Интеллектуальная распределительная коробка (Предохранитель — F2/F5/F10/F13/F14/ F17), Предохранитель устройства автоматической отсечки тока утечки |
| 8 | IG1 | 40A | Распределительный блок PDM (Реле IG1, Реле ACC) Выключатель зажигания |
| 9 | B+4 | 50A | Интеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3, Предохранитель — F6) |
| 10 | TCU1 | 20A | [A/T] PCM |
| 11 | Обогреватель топливного фильтра | 60A | Реле 1 (Реле обогревателя топливного фильтра) |
| 12 | B+2 | 50A | Реле 2 (Обогреватель переднего левого стеклоочистителя) |
| 13 | Форсунка | 50A | Реле 3 (Обогреватель переднего правого стеклоочистителя) |
| 14 | Фонари заднего хода | 10A | Переключатель на передней панели (IND.) |
| 15 | 15А | Звуковой сигнал | |
| 16 | 25А | стеклоочистители | |
| R1 | реле | Электрический подогреватель воздуха салона |
Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.
В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.
1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
| Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Обогреватель ветрового стекла | 15 |
| 2 | Розетка для подключения дополнительного оборудования | 15 |
| 3 | Прикуриватель | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Сигнализатор отключения передней подушки безопасности | 10 |
| 6 | Подушка безопасности | 10 |
| 7 | Выключатель аварийной сигнализации | 10 |
| 8 | Резерв | — |
| 9 | — | |
| 10 | Рычаг переключателя очистителя и омывателя ветрового стекла | 15 |
| 11 | Резерв | — |
| 12 | Задний противотуманный фонарь | 10 |
| 13 | Передние противотуманные фары | 10 |
| 14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания. | 10 |
| 15 | Стоп-сигналы | 15 |
| 16 | Комбинация приборов | 10 |
| 17 | Модуль управления системой безопасности | 10 |
| 18 | Гидроэлектронный модуль антиблокировочной системы | 10 |
| 19 | Выключатель фонаря света заднего хода | 10 |
| 20 | Иммобилизатор | 10 |
| 21 | Левая блок-фара | 10 |
| 22 | Дневные ходовые огни | 10 |
| 23 | Выключатель аварийной сигнализации | 15 |
| 24 | Модуль управления электронного ключа | 25 |
| 25 | Резерв | — |
| 26 | Кнопка пуска и остановки двигателя | 10 |
| 27 | Датчик скорости автомобиля | 15 |
| 28 | Катушки зажигания | 15 |
| 29 | Электрические стеклоподъемники, люк | 10 |
| 30 | Очиститель ветрового стекла | 25 |
| 31 | Блок управления замками дверей | 20 |
| 32 | Блокировка электростеклоподъемников | 25 |
| 33 | Обогрев передних сидений | 15 |
| 34 | Резерв | — |
| 35 | Освещение салона, кондиционер | 10 |
| 36 | Аудиосистема | 20 |
| 37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
| 38 | Правый задний фонарь, правая блок-фара | 10 |
| 39 | Реле стартера, противоугонная сигнализация | 10 |
| 40 | Правая блок-фара | 10 |
| 41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
| 42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
| 43 | Система обогрева наружных зеркал заднего вида | 10 |
| 44 | Кондиционер | 10 |
| 45 | Резерв | — |
В моторном отсеке
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.
| Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Резерв | — |
| 2 | — | |
| 3 | Бензонасос | 15 |
| 4 | Звуковой сигнал | 10 |
| 5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
| 6 | Блок управления системой отопления | 40 |
| 7 | Электронный блок управления двигателем | 30 |
| 8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
| 9 | 50 | |
| 10 | Кондиционер | 10 |
| 11 | Резерв | — |
| 12 | — | |
| 13 | Система питания | 15 |
| 14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
| 15 | Электронный блок управления двигателем | 10 |
| 16 | Резерв | — |
| 17 | Комбинация приборов, задние фонари | 10 |
| 18 | Резерв | — |
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | диагностического разъема | |
| R9 | замка зажигания | |
| R10 | замка зажигания, кнопки пуска и остановки двигателя | |
| R11 | аварийного предупреждения об экстренном торможении | |
| R12 | электронного блока управления двигателем | |
| R13 | Реле бензонасоса | |
| R14 | Резерв | |
| R15 | Реле электровентилятора радиатора системы охлаждения |
На боковой стенке монтажного блока установлен главный предохранитель.
| Назначение плавких перемычек главного предохранителя | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Реле задних фонарей | 50 |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Генератор | 125 |
| 5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
| 6 | Гидроэлектронный модуль ABS | 40 |
| 7 | Реле обогрева заднего стекла | 40 |
| 8 | Реле вентилятора | 40 |
| 9 | Резерв | — |
Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.
На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.

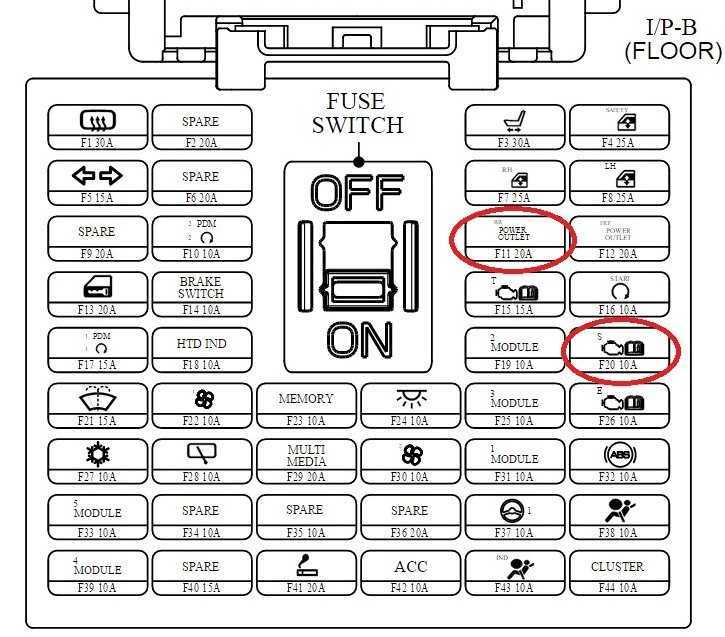

Схема расположения предохранителей в блоке
Описание предохранителей в салоне
| № | наименование | номинал предохранителя | защищаемая цепь |
| 1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
| 2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
| 3 | запасной | 30a | — |
| 4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
| 5 | указатель поворота | 15a | bcm |
| 6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
| 7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
| 8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
| 9 | запасной | 20a | — |
| 10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
| 11 | задняя розетка питания | 20a | задняя розетка питания |
| 12 | передняя розетка питания | 20a | передняя розетка питания, прикуриватель |
| 13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
| 14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
| 15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | start | 10a | блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | pdm 1 | 15a | эбу электронных ключей |
| 18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
| 19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
| 20 | запасной | 10a | — |
| 21 | омыватель | 15a | многофункциональный переключатель |
| 22 | вентилятор 1 | 10a | модуль управления кондиционером |
| 23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
| 25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
| 26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| 29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | вентилятор 2 | 10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
| 32 | esp | 10a | переключатель на передней панели, блок управления esp |
| 33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
| 34 | запасной | 10a | — |
| 35 | e-call | 10a | модуль mts e-call |
| 36 | запасной | 20a | — |
| 37 | mdps | 10a | блок mdps датчик угла поворота рулевого колеса |
| 38 | подушка безопасности | 10a | модуль управления srs |
| 39 | модуль 4 | 10a | bcm, эбу электронных ключей |
| 40 | подогреватель strg | 15a | bcm |
| 41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
| 42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | индикатор подушки безопасности | 10a | комбинация приборов |
| 44 | комбинация приборов | 10a | комбинация приборов |
Расположение, обозначение и описание предохранителей и реле в салонном пространстве Хендай Крета
Продажи компактного кроссовера Hyundai Creta стартовали в 2015 г. в Индии через год после его премьеры в Китае. В 2016 г. сборка началась на российском заводе под Санкт-Петербургом. После модернизации в 2017 г. на моделях для всех автомобильных рынков появился электрический усилитель руля взамен гидравлического. В 2019г. была представлена модификация 2-го поколения, которая стала выходить с конвейера петербуржского предприятия в 2021 г.
Найти его можно так:
- Открыть левую переднюю дверь.
- Найти декоративную пластмассовую накладку перед рулевой колонкой.
- Нажать на выемку.
- Выдвинуть крышку на себя.
На ее нижней стороне есть схема с описанием и расшифровкой элементов.
Блок в салоне.
Здесь находится блок плавких вставок и реле, работающих в основном со вспомогательным оборудованием:
- автомагнитолой;
- розетками;
- прикуривателем;
- цифровыми часами;
- навигатором;
- обогревателем кресел для задних пассажиров;
- электрохроматическим зеркалом;
- обогревом заднего стекла;
- главным приводом стеклоподъемников;
- модулем полного привода;
- аксессуарными лампами правой и левой фары;
- иммобилайзером;
- переключателем стоп-сигналов;
- охранной сигнализацией;
- наружными зеркалами заднего вида;
- сигналом и датчиками парктроника;
- блоком управления кондиционером;
- многофункциональным переключателем;
- освещением салона;
- фонарем в багажнике;
- ЭБУ управления питанием, включая ПТФ и ДХО;
- системой MTS E-Call;
- резистором и датчиком звукового сигнала и т.д.
Что такое предохранитель?
Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.
Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.
Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.
Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.
Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.
Когда предохранитель перегорает
Два основных обстоятельства приводят к перегоранию предохранителя. Чаще всего из цепи поступает слишком много энергии, что приводит к перегрузке предохранителя и плавке металлической вставки. Когда это происходит, любые системы, питающиеся через этот предохранитель, перестанут работать. Другая причина, по которой перегорают предохранители – это когда провод, по которому протекает ток, касается нейтрального провода или заземления. Это называют коротким замыканием. К коротким замыканиям в автомобиле приводят поврежденные провода и слабые соединения. В обоих случаях перегоревший предохранитель выглядит одинаково – имеет обожженную металлическую вставку или замутненную стеклянную поверхность.
Для защиты электрической сети автомобиля от выхода из строя в результате электрической перегрузки используют плавкие предохранители Хендай Крета.
Hyundai Creta имеет две (или три) панели предохранителей.
Одна располагается под панелью приборов со стороны водителя. Остальные в отсеке двигателя возле аккумулятора.
Если не работают какие-либо световые приборы, вспомогательное оборудование или органы управления, то проверьте состояние предохранителей соответствующей сети. На перегорание предохранителя указывает расплавление его внутреннего элемента.
Если не работает электрооборудование, то проверьте сначала панель предохранителей, установленную со стороны водителя. Перед заменой предохранителя остановите двигатель. Выключите все переключатели в салоне и отсоедитните отрицатель кабель от АКБ. При замене необходимо использовать предохранитель такого же номинала.
Чтобы не оказаться в неприятной ситуации в пути — страйтесь всегда возить с собой комплект запасных предохранителей. Их можно приобрести буквально в любом магазина автозапчастей.
Перегоревший предохранитель указывает на наличие неисправности в электрической подсистеме. Поэтому временно избегайте использования данной подсистемы. Немедленно обратитесь к дилеру, если автомобиль на гарантии, или к профессиональному автоэлектрику. В том числе в тех случаях, когда Вы находитесь в пути и поблизости нет авторизованных сервисов.
В автомобиле используется три типа предохранителей.
- Предохранители ножевого типа, для слабых токов.
- Патронные предохранители.
- Мультипредохранители для сильных токов.
Предосторожности при замене предохранителя
Что делать, когда не работает прикуриватель
Как уже озвучено вначале, наиболее вероятная причина выхода из строя прикуривателя — это сгоревший предохранитель. Поэтому достаем мануал к вашему автомобилю, ищем схему предохранителей и находим тот, который отвечает за именно за питание гнезда прикуривателя.
“Прозвоните” нужный предохранитель мультиметром или контрольной лампой, чтобы понять рабочий ли он. Если прибора нет, а сам предохранитель не имеет явных следов перегорания, попробуйте заменить его аналогичным и проверить прикуриватель. Заработал — меняйте предохранитель. Нет — ищем дальше.
Никогда не ставьте вместо штатного предохранитель, рассчитанный на большую силу тока. Это не сделает работу прикуривателя более отказоустойчивой — просто цепь оборвется в другом, более слабом месте. А это может привести даже к возгоранию электропроводки!
Второе место, которое достаточно просто проверить — это гнездо прикуривателя. Внимательно осмотрите его на наличие посторонних предметов или следов прогорания по бокам. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы. Не забудьте предварительно снять минусовую клемму АКБ!
Отсоедините фишку с разъемом прикуривателя от корпуса и прозвоните контакты (если нужно — включите зажигание). Если напряжение подается, внимательно осмотрите корпус. Возможно, на клеммах и разъемах прикуривателя есть налет или окись, которые можно убрать ватной палочкой, смоченной в спирте (дождитесь чтобы он улетучился перед включением прибора). Если это не помогло и гнездо явно перегорело, то поможет только его замена.
Следующий элемент, который нужно внимательно осмотреть — это плавкий предохранитель на корпусе прикуривателя. Чаще всего он имеет изогнутую под 90 градусов форму и соединяет контакты прикуривателя. Если перегорел он, то проблему можно решить с помощью паяльника либо замены корпуса.
Не используйте медную проволоку, она выдерживает высокие токи. Проволока должна быть алюминиевой или оловянной. Иначе существует риск перегорания или возгорания электропроводки!
Если при рабочем предохранителе “прозвон” фишки с разъемами показал отсутствие напряжения в сети, то значит проблема либо в проводах, либо в монтажном блоке предохранителей, в котором выгорают токопроводящие дорожки. Причем у отечественных автомобилей это вероятнее всего именно дорожки, а в иномарках — провода.
Чтобы окончательно в этом убедиться, можно пойти двумя путями:
- Разобрать монтажный блок и осмотреть его на предмет поврежденных дорожек. Не забудьте сфотографировать как все было изначально. Если дорожки повреждены, их нужно пропаять.
- Найти электрическую схему автомобиля, найти разъемы, которые выходят из монтажного блока на прикуриватель и прозвонить их. Если напряжение выходит, а прикуриватель не работает — придется менять провод, что достаточно сложно. Если напряжения нет — проблема в монтажном блоке.
Замена механизма испорченного устройства
Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.
С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.
Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.
Частые вопросы
С помощью нашего адаптера Вы подключаетесь к плафону освещения салона. Следовательно, питание на видеорегистратор или на другое устройство будет подаваться и отключаться, так же как и на плафон. У всех автомобилей это реализовано по-разному. У некоторых это связано с зажиганием, у некоторых с центральным замком. У некоторых автомобилей питание на плафон подается постоянно. Но Вы можете проверить, как это будет работать именно на Вашем автомобиле. Для этого включите плафон освещения в положение постоянного освещения и посмотрите за его поведением при включении зажигания, закрытии/открытии автомобиля.
Подключение к плафону освещения, разумеется, не является официальным способом подключения видеорегистратора. Все что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. И, теоретически, официальный дилер может использовать факт подключения для того, что бы отказать Вам в гарантийном ремонте электрики. Но огромный плюс подключения нашим адаптером по сравнению с другими способами (скруткой, пайкой) заключается в том, что Вы можете очень легко все демонтировать и привести в исходное состояние перед поездкой к ОД.
Мы не утверждаем, что подключение к плафону освещения это самый правильный и безопасный способ подключения. Мы лишь пытаемся помочь тем, кто выбрал для себя такой способ, сделать это легче, быстрее и возможно несколько правильнее, без скрутки пайки и т.д. В любом случае все, что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. Тысячи людей используют такой способ подключения видеорегистраторов, радар-детекторов и других устройств. Практика показывает, что это достаточно безопасный и простой способ подключения
Но все же необходимо соблюдать осторожность. Мы не рекомендуем подключать более одного потребителя таким способом
Это может вызвать повышение нагрузки и оплавление штатной проводки автомобиля.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
