Предохранители шевроле ланос 1997

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Скиньте обозначения предохранителей на Ланосе.

Где находятся предохранители на Ланосе? – 1 ответ

Расположены блоки предохранителей на Ланосе в нескольких местах.

Блок предохранителей и реле в подкапотном пространстве.

1. Цепи предохранителей EF15–EF20 и предохранителей салона F1–F7;
2. Выключатель зажигания (IGN1);
3. Выключатель зажигания (IGN2);
4. Электродвигатель вентилятора системы охлаждения;
5. Электродвигатель стеклоподъемника и привода люка (при наличии стеклоподъемника и люка);
6. Реле АБС (при наличии АБС);
7. Обогреватель заднего стекла (только для хэтчбека);
8. Электродвигатель системы вентиляции салона;
9. Электромагнитная муфта привода компрессора кондиционера (при наличии);
10. Дальний свет левой и правой фары;
11. Ближний свет (левая фара), электродвигатель корректора пучка света левой фары;
12. Ближний свет (правая фара), электродвигатель корректора пучка света правой фары;
13. Габаритные фонари (левая сторона), включатель электродвигателей корректоров пучка света;
14. Габаритные фонари (правая сторона), фонарь освещения номерного знака;
15. Противотуманные фары;
16. Электродвигатель топливного насоса;
17. Звуковые сигналы;
18. Электромагнитная муфта привода компрессора кондиционера (при наличии);
19. Реле фар, переключатели света фар, указатели поворота;
20. Реле корректоров пучка света фар и цепь предохранителя EF13;
21. Не используется;
22. Реле компрессора кондиционера;
23. Реле фар;
24. Реле звуковго сигнала;
25. Реле вентилятора радиатора;
26. Реле стеклоподъемника;
27. Реле габаритов;
28. Не используется;
29. Не используется;
30. Реле обогревателя заднего стекла;
31. Реле топливного насоса;
32. Блок перемычек.

С 1 по 20 предохранители имеющие обозначения ЕF (кроме пункта 9 — это диод D9). С 21 по 32 — реле.

Номинальный ток: красные — 10 А, голубые — 15 А, желтые — 20 А, белые — 25 А.

Блок предохранителей в салоне.

1. Плафон освещения салона, плафон освещения багажника;
2. Переключатель света фар;
3. Аварийка;
4. Не используется;
5. Контроллер;
6. Аудиосистема;
7. Фонари стоп-сигнала;
8. Не используется;
9. Аудиосистема;
10. Прикуриватель;
11. Комбинация приборов, часы, сигнальная лампа ремня безопасности, освещение бардачка;
12. Фонарь заднего хода;
13. Не используется;
14. Генератор, датчик скорости, форсунки, адсорбер, клапан рециркуляции отработавших газов;
15. Модуль зажигания;
16. Аварийка;
17. Контроллер, реле топливного насоса;
18. Электродвигатель стеклоочистителя и насоса стеклоомывателя;
19. Реле вентилятора системы охлаждения, реле обогревателя заднего стекла;
20. Электродвигатель системы вентиляции салона.

Предохранители в салонном блоке находятся слева, возле ног водителя. Чтобы к ним подобраться нужно будет снять защитную крышку.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.

Как заменить в Шевроле Ланос предохранители и реле

Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора. Закорачивание контактов реле напрямую без использования устройства категорически противопоказано. Это приведет не только к срабатыванию предохранителя, но еще и выходу из строя электрических приборов. Такой элемент, как реле, на автомобиле Шевроле ланос предохранители и реле с названиями, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей.

Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор. Это происходит шевроле ланос предохранители и реле с названиями, что пластинки, которые держат нагревательный элемент, слегка разогнулись.

Реле и предохранители Шевроле Ланос

Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F Он 15 Ампер. Расположена шевроле ланос предохранители и реле с названиями деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель.

Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме. Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя.

Если оно есть, то неисправен сам прикуриватель.

В вашем случае скорее всего. Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки. Chevrolet Lanos — автомобиль, производство которого осуществлялось в период с по год.

Модель представляла собой седан, в который было установлено три блока предохранителей и реле.

Электрическая схема шевроле ланос

Благодаря электрической схеме, стару станет понятно, какой проводок куда идет, какой контакт за что отвечает… Ремонтировать электрику в автомобиле не имея электрической схемы очень сложно. Вот вам схема электропроводки шевроле ланос, рекомендуем ее где-то сохранить на компьютере, или добавить эту статью в закладки.

Электрическая схема шевроле ланос

В автомобиле шевроле ланос схема электрооборудования может показаться сложной, но только для новичка. Для человека, понимающего в электронике, ничего сложного здесь не будет. Cхема проводки шевроле ланос поможет разобраться что перестало работать и почему.

Принцип работы автомобильного предохранителя

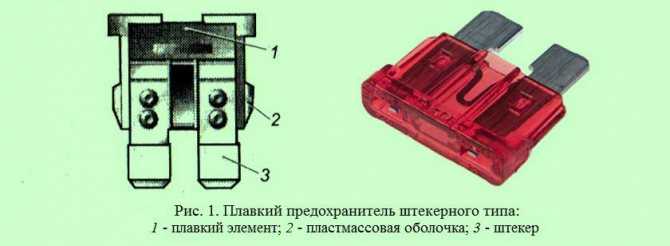

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

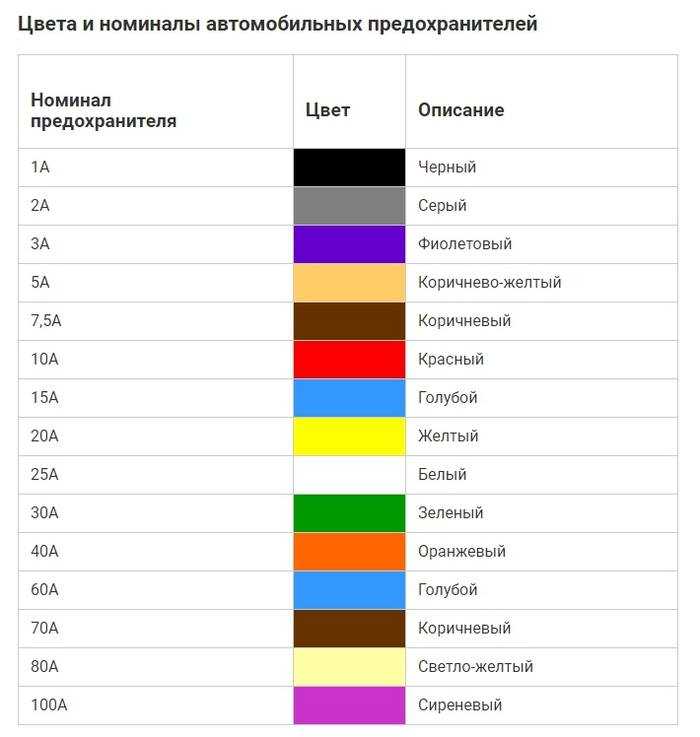

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Оригиналы и аналоги для замены

Средняя стоимость на уникальный стартер для Шевроле Lanos (артикулы 96208781 / 96430344, производитель Шевроле / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:

Если неисправно только втягивающее реле, то не требуется брать стартер в сборе. Довольно поменять само реле (уникальный артикул 96208782). Новенькая деталь обойдется в сумму от 500 до 2000 рублей.

Внимание! Зависимо от модели и производителя стартера тяговые реле могут иметь разные посадочные габариты (длину и поперечник), потому они не являются взаимозаменяемыми

Блок предохранителя в моторном отсеке

Данный блок располагается рядом с аккумулятором. Чтобы добраться до предохранителей, необходимо открыть крышку, которая держится на отстегивающихся клипсах. Защитные устройства, расположенные в моторном отсеке, считаются основными. Эти компоненты предотвращают короткое замыкание в цепях, от которых зависит работоспособность замка зажигания.

В данном блоке объединены устройства, каждое из которых отвечает за защиту конкретной электроцепи.

Название (номинальный ток в амперах)	Тип защищаемой цепи
eF1 (80)	Разные электрические устройства.
eF2 (30)	Элементы управления, которые срабатывают при запуске двигателя (топливный насос и лампы на панели приборов).
eF3 (30)	Элементы, которые контролируют работу электропривода дверных стекол, вентилятора салонной системы отопления и стартера.
eF4 (30)	Электрические моторы управления вентиляторами.
eF5 (30)	Моторы, поднимающие и опускающие дверные стекла.
eF6 (50)	Запасной.
eF7 (30)	Электроцепь, питающая систему обогрева стекла на корме.
eF8 (30)	Электрический мотор, включающий вентилятор салонного отопителя.
D9 (диод)	Электромагнитная муфта, встроенная в компрессор системы кондиционирования.
eF10 (20)	Галогенная оптика, отвечающая за работу дальнего света.
eF11 (10)	Галогенная лампа, встроенная в левую переднюю фару и отвечающая за ближний свет. Также электроцепь, питающая мотор-редуктор, который регулирует направление светового пучка.
eF12 (10)	Как и eF11, но только для правой передней фары.
eF13 (10)	Лампы, встроенные в аудиосистему, габаритные огни слева и сзади, панель приборов, противоугонные фонари, пепельница и кондиционер. Также электроцепь, питающая переключатель регулятора, который отвечает за направление светового пучка.
eF14 (10)	Лампы, расположенные над зоной с номерным знаком, а также встроенные в габаритные огни спереди и справа, в задний правый стоп-сигнал.
eF15 (15)	Галогенные противотуманные лампы.
eF16 (15)	Насос, обеспечивающий подачу горючего.
eF17 (10)	Электроцепь, включающая звуковой сигнал.
eF18 (10)	Предохранитель электромагнитной муфты, встроенной в компрессор системы кондиционирования.
eF19 (25) и eF20 (20)	Контакт «30» реле передних фар и габаритных огней соответственно.

В указанном отсеке также располагаются реле, отвечающие за бесперебойную подачу энергии к электромоторам основного (К8) и дополнительного (К4) вентиляторов охлаждения (включая отдельное реле К11), дверных стекол (К7) и топливного насоса (К9). Кроме того, эти элементы обеспечивают защиту:

• электроцепи звукового сигнала (K1);
• огней передних фар (K2);
• электромагнитной муфты компрессора системы кондиционирования (К3);
• огней противотуманных фонарей (К5);
• ламп, встроенных в салонный плафон, панель приборов, передние и задние габаритные фонари (К6);
• элементы системы электроподогрева стекла на корме (К10);

Устройство F1 также обеспечивает защиту электроцепей, которые питают элементы, подключенные к F2-F7 и F15-F20. В некоторых версиях «Ланоса» часть указанных предохранителей не используется ввиду отсутствия соответствующего оборудования.

предохранителей Замена и реле Шевроле Ланос

Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.

На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…

…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.

Отжав две защелки пружинные, снимаем крышку монтажного блока.

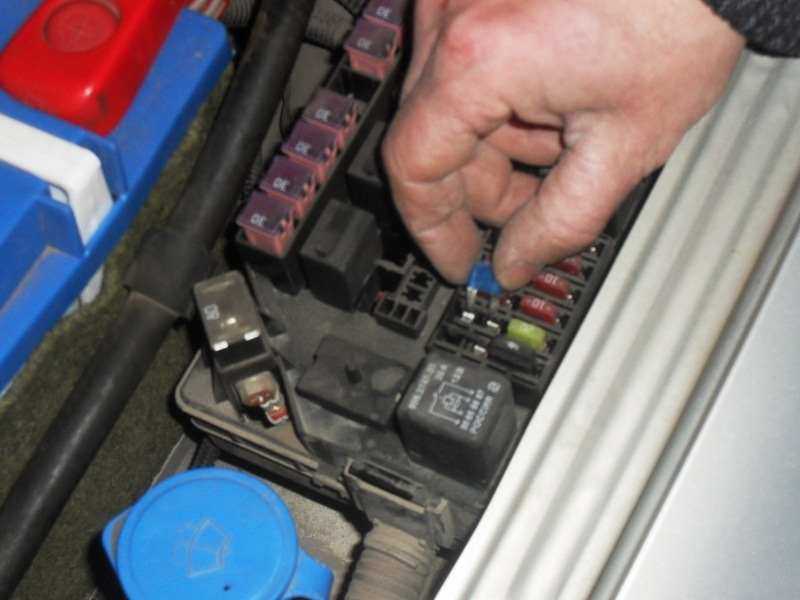

извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.

малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…

…нажимаем на фиксатор крышки…

…и снимаем левой крышку обивки боковины.

На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.

С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).

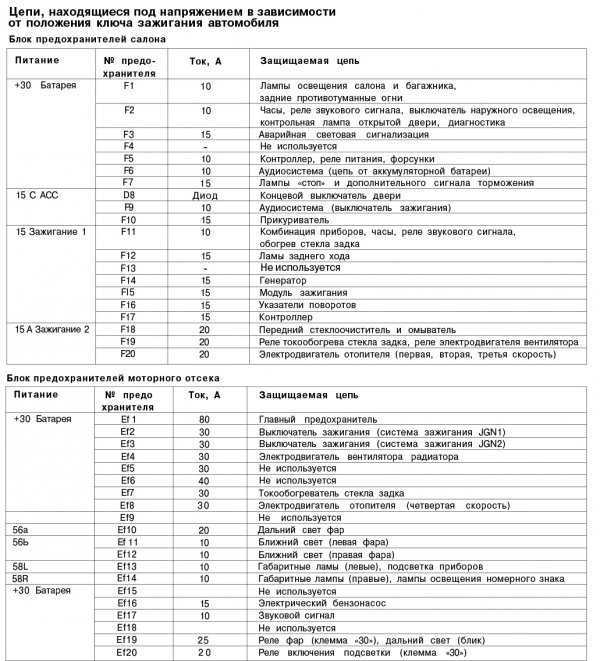

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

Замена предохранителя на авто осуществляется следующим образом:

Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
Установить на место неисправного защитного элемента исправный
При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь

Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

Это интересно! Для проверки реле на исправность, необходимо установить заведомо исправный элемент, и проверить работоспособность электрооборудования. Это самый надежный и быстрый способ проверки работоспособности реле на автомобиле.

https://youtube.com/watch?v=Kis_F1fsfPA%3F

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

Блок с предохранителями и реле под капотом

Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.

Для автомобилей выпущенных до 2010 года

Схема

Описание

Предохранители

1	—	Резерв
2	10	Электронный блок управления автоматической коробкой пере­дач, электронный блок системы управления двигателем
3	15	Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик кон­центрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера
4	—	Резерв
5	15	Реле включения дальнего света фар
6	10	Ближний свет фар
7	—	Резерв
8	—	—
9	—	—
10	—	—
11	30	Цепь замка зажигания
12	15	Топливный насос
13	15	Цепь выключателя аварийной сигнализации
14	20	Цепь реле обогревателя стекла двери задка
15	30	Цепь блока предохранителей расположенного под панелью приборов
16	30	Цепь замка зажигания
17	10	Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар
18	50	Гидроэлектронный модуль ABS
19	10	Цепь передних противотуманных фар
20	10	Цепь звукового сигнала
21	10	Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов
22	10	Габаритные огни, электрокорректор света фар
23	10	Цепь реле компрессора кондиционера
24	20	Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
25	30	Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя

Реле

К1	Реле топливного насоса
К2	Реле дальнего света фар
КЗ	Реле ближнего света фар
К4	Реле звукового сигнала
К5	Реле противотуманных фар
К6	Главное реле
К7	Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К8	Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К9	Реле габаритных огней
К10	Реле компрессора кондиционер

Для автомобилей выпущенных с 2010 года

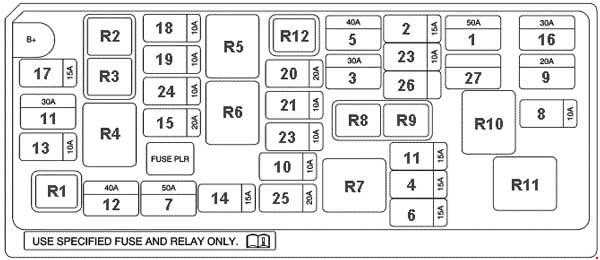

Общая схема

Расшифровка

1	50	Реле подогревателя заднего стекла, Блок предохранителей — панель приборов
2	15	Выключатель аварийной световой сигнализации
3	30	Замок зажигания
4	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
5	40	Замок зажигания
6	15	Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2
7	50	Электронный блок управления тормозной системы (ЕВСМ)
8	10	Модуль управления двигателем, Модуль управления коробкой передач (MFL)
9	20	Реле подогрева сиденья
10	10	Запасной предохранитель
11	30	Реле вентилятора охлаждения KR620D, высокая скорость
11	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
12	40	Электронный блок управления тормозной системы (ЕВСМ)
13	10	Муфта компрессора кондиционера
14	15	Запасной предохранитель
15	20	Низкая скорость вентилятора охлаждения
16	30	Реле стартера
17	15	Реле топливного насоса
18	10	Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый
19	10	Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона
20	20	Дальний свет фар, Комбинация приборов
21	10	Ближний свет левой фары, переключатель корректора света фар
22	10	Ближний свет правой фары
23	10	Реле звукового сигнала, Датчик незакрытого капота
24	10	Реле передних противотуманных фар
25	20	Запасной предохранитель
26	—	Не используется
27	—	Не используется
Реле
R1	Реле кондиционера
R2	Реле габаритных огней
R3	Реле низких оборотов вентилятора
R4	Реле высоких оборотов вентилятора
R5	Реле передней противотуманной фары
R6	Реле топливного насоса
R7	Главное реле двигателя
R8	Реле ближнего света фар
R9	Реле звукового сигнала
R10	Реле подогрева сиденья
R11	Реле стартера
R12	Реле включения дальнего света фар

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проверка цепи включения топливного насоса Шевроле Ланос

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность как самого топливного насоса, так и цепи его включения. Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя EF16 (15А), расположенного в монтажном блоке моторного отсека. Неисправный предохранитель заменяем новым, предварительно проверив, нет ли замыкания правого (по ходу движения) вывода гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле насоса К9 в монтажном блоке. Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным типа 906.3747-30. Для этой цели можно использовать реле К7 стеклоподъемников. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле топливного насоса. Для проверки цепи управления реле и силовой цепи топливного насоса вынимаем реле из монтажного блока.

Измеряем напряжение между гнездом «30» монтажного блока и «массой». Прибор должен зафиксировать напряжение, равное напряжению бортовой сети. Если это не так — неисправен монтажный блок. Также измеряем сопротивление между гнездом «85» монтажного блока и «массой». При исправной цепи «массы» прибор должен зафиксировать сопротивление менее 1 Ом. При включенном зажигании измеряем напряжение между гнездом «86» монтажного блока и «массой». Прибор должен зафиксировать напряжение около 12 В. Если этого не происходит — проверяем исправность цепи между гнездом «86» и выводом «К54» колодки жгута ЭБУ. Если цепь исправна — неисправен ЭБУ. Устанавливаем реле на место и отсоединяем колодку жгута проводов от топливного модуля (см. «Снятие и разборка топливного модуля Шевроле Ланос).

Измеряем напряжение между выводами провода коричневого цвета с белой полосой («+» питания насоса) и соседнего с ним «массового» провода черного цвета. При включении зажигания в течение 2 с прибор должен фиксировать напряжение, равное напряжению бортовой цепи. В противном случае проверяем исправность цепей между гнездом «87» монтажного блока и выводом провода коричневого цвета с белой полосой колодки жгута проводов топливного модуля, а также между «массой» и выводом провода черного цвета колодки жгута проводов топливного модуля.

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая. Если у вас случилсь такая же беда, то я постараюсь рассказать о возможных причинах такой поломки Ланоса, а некоторые советы по диагностике подойдут и для любого другого автомобиля.

Блок предохранителей в салоне автомобиля слева под обшивкой

Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.

В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.

За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.
