Общие сведения электро схем Audi 100

(на примере схемы впрыска KE III – Jetronic)

Большинство потребителей электроэнергии соединяются с «массой» проводами коричневого цвета. Для правильного подключения приборов электрооборудования их контакты пронумерованы.

Для удобства пользования все электрические цепи на электро схемах расположены вертикально и пронумерованы.

Сверху на схемах изображён блок предохранителей и реле, ограниченный снизу горизонтальной линией. Тонкие линии над ней – это внутренние соединения в блоке.

Горизонтальные линии в блоке под номерами 30, 15, Х и 31 – внутренние соединения блока с источниками питания и «массой». Цепь 30 постоянно находится под напряжением аккумуляторной батареи, цепь 15 – только при включённом зажигании и получает питание через замок зажигания. Цепь Х находится под напряжением также при включённом зажигании, но при включении стартера она обесточивается. Цепь 31 соединена с «массой».

Снизу на схемах проходит горизонтальная линия, которая показывает соединение с «массой».

Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной линией «массы» указывают на расположение точек «массы» на кузове.

Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно смотреть продолжение этого провода. Цвета проводов на схемах соответствуют цветам проводов на автомобиле. Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в квадратных миллиметрах.

Цифра в чёрном квадрате обозначает номер реле в блоке предохранителей и реле, буква в кружке, стоящая около провода, – неразъёмное соединение проводов.

Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идёт электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования.

Зажим 15 – при включённом зажигании на нем имеется напряжение аккумулятора.

Позиционный номер реле – обозначает реле, обозначает номер реле на дополнительной панели реле.

Сечение провода дано в мм2.

Обозначение элемента – позволяет найти в перечне название элемента, представленного графическим символом.

Цвет провода – соответствует цвету провода в автомобиле.

Обозначения контактов – на реле, устройстве управления и на плате или дополнительной панели реле.

Буквенно-цифровое обозначение в местах соединений – определяет положение проводов в разъёмах (М30az).

Цифры в квадратиках – обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи.

Буквенно-цифровое обозначение – отмечает разъёмное соединение (Т8а/7).

Расположение реле и блоков

Расположение реле и блоков управления на автомобиле: а – расположение реле и блоков управления на панели приборов; б – расположение блоков управления в салоне автомобиля; c – расположение блока управления в багажном отделении

1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле; 3 – блок управления системой круиз-контроля; 4 – реле указателей поворота; 5 – блок диагностирования; 6 – блок управления кондиционером; 7 – высотный датчик; 8 – блок управления системой впрыска топлива KE-Jetronic; 9 – блок управления передних сидений с электрорегулировкой; 10 – блок управления антиблокировочной системой тормозов; 11 – аккумулятор (для автомобилей с кондиционером); 12 – реле топливного насоса двигателя; 13 – блок управления лампами в задних фонарях

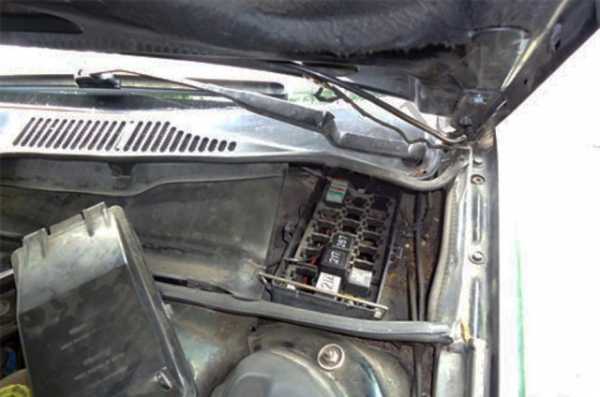

Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока. Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току. Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.

Audi 100
C3
— общее название целого семейства легковых автомобилей. В США они продавались под названием Audi 5000. А ауди 200 это более дорогая версия Audi 100, отличается повышенным уровнем комплектации. Но по сути это все одна и та же модель. Ауди 100 C3 (в 44 кузове) выпускалась в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 и 1990 годах. В данном материале представлена информация о расположении предохранителей и блоков реле для данной серии с их детальным описанием.

Таблица предохранителей Ауди 80 Б3

Содержит расшифровку элементов, обозначенных на схеме основного блока под капотом машины. Сравнив номера, можно узнать за что отвечает тот или иной элемент или реле. Перевод выполнен с немецкого.

Предохранители	Мощность, А	Что защищают
F1	15	Противотуманки головного освещения и заднего света
F2	15	Прерыватель аварийной световой сигнализации
F3	25	Клаксон, стоп-сигналы
F4	15	Освещение салона и багажника, прикуриватель, бортовой компьютер, магнитола, климат-контроль
F5	30	Вентилятор охлаждения двигателя на максимальной мощности
F6	5	Правые габариты и правый стояночный свет
F7	5	Левые габариты и левый стояночный свет
F8	10	Правый дальний свет, контрольная лампа дальнего света
F9	10	Левый дальний свет
F10	10	Ближний свет справа
F11	10	Ближний свет слева
F12	15	Панель приборов, лампы заднего хода, бортовой компьютер, блок системы самодиагностики, ЭБУ АБС, ЭБУ блокировки дифференциала, контрольная лампа подушек безопасности
F13	15	Топливный насос
F14	5	Подсветка номерного знака, освещение бардачка, освещение под капотом, подсветка панели приборов
F15	25	Электродвигатель стеклоочистителя, вентилятор охлаждения двигателя, поворотники, ЭБУ климат-контроля
F16	30	Обогрев заднего стекла, обогрев наружных зеркал заднего вида
F17	30	Вентилятор печки
F18	5	Задний стеклоочиститель, управление электрическими зеркалами заднего вида
F19	10	Центральный замок, штатная сигнализация
F20	30	Вентилятор охлаждения двигателя на первой скорости
F21	10	Блок диагностики, регулятор холостого хода
F22	80	Дизель
F23	30	Управление электрическими сидениями
F24	—	Опозновательные знаки такси и полиции, водяной насос
F25	30	Подогрев сидений, подогрев лямбда-зонда
F26	—	Дополнительная розетка
F27	20	ЭБУ мотора
F28	15	ЭБУ мотора
F29	10	Стоп-сигналы
F30	10	Полиция, такси
F31	15	ЭБУ АБС, ЭБУ дифференциала
F32	20	Электронный блок управления мотором

Реле:

Реле	За что отвечает
1	Противотуманные фары
2	До 1990 года: Вентилятористемы охлаждения двигателя на высокой скорости С 1990 года: Не используется, можно устанавливать реле стеклоподъемника (343)
3	Включение вентилятора охлаждения двигателя при неработающем двигателе (213)
4	До 1990 года: Не используется С 1990 года: Омыватель фар
5	Разгрузочное реле (214)
6	До 1990 года: Кондиционер (305) С 1990 года: Вентилятор системы охлаждения двигателя на высокой скорости
7	Звуковой сигнал
8	Автоматическую коробку передач (или перемычку на автомобилях с механической КПП) (30)
9	Прерывистый режим работы очистителя и омывателя ветрового стекла
10	Топливный насос (215)
11	Вентилятор системы охлаждения мотора на низкой скорости

Схема впрыска KE III – Jetronic

(двигатель мощностью 100 КВт)

• А – аккумулятор;
• D – замок зажигания;
• Е17 – выключатель блокировки запуска и выключатель фонарей заднего хода;
• G39 – лямбда-зонд (2341) (2342);
• J21 – блок управления впрыском топлива;
• J60 – реле автоматической коробки передач;
• N17 – пусковая форсунка (4443);
• N71 – клапан стабилизации холостого хода (4431);
• N73 – регулятор давления на Ауди 100 (4341);
• N80 – электромагнитный клапан 1 для устройства улавливания паров топлива (4343);
• S19 – предохранитель в блоке предохранителей;
• S28 – предохранитель блока управления КЕ III – Jetronic;
• Т1а – 1-контактный разъем слева в отсеке двигателя;
• Т1е – 1-контактный разъем (чёрный) за панелью приборов;
• T2f – 2-контактный разъем слева в моторном отсеке;
• Т2х – 2-контактный разъем (чёрный) за панелью приборов (диагностический);
• Т2у – 2-контактный разъем (коричневый) за панелью приборов;
• T3d – 3-контактный разъем (чёрный) за панелью приборов;
• Т4а – 4-контактный разъем за панелью приборов;
• Т6а – 6-контактный разъем за панелью приборов;
• Т6с – 6-контактный разъем за панелью приборов;
• Т8а – 8-контактный разъем (чёрный) за панелью приборов (кодирующий);
• Т10d – 10-контактный разъем (жёлтый) за панелью приборов;
• Z19 – обогрев лямбда-зонда.

Устройство двигателя AAR

Производство данной силовой установки началось в 90-ом году 20 века. Двигатель предназначался для автомобилей концерна AUDI и устанавливался до июня 1996. Агрегат не был похож на своих собратьев: рядная 5-цилиндровая установка — это что-то новенькое. Мотор построен на основе чугунного блока цилиндров. Благодаря этому материалу элемент легко поддается капитальному ремонту и реставрации. Объем в 2300 куб.см. достигается за счет хода поршня равного 86,4 мм и диаметра цилиндра, который составляет 82,5 мм.

Головка блока цилиндров выполнена из алюминия. Ее конструкция достаточно проста — один распредвал и 10 клапанов — по 2 на каждый цилиндр. OHC «головы» отличаются поразительной надежностью, там просто нечему ломаться. Гидрокомпенсаторы и фазовращатели не предусмотрены. Мотор нетребователен к качеству моторного масла, это выгодно отличает его от конкурентов. Привод ГРМ осуществлен с помощью ремня. Стоит отметить, что при его обрыве двигатель AAR не гнет клапана.

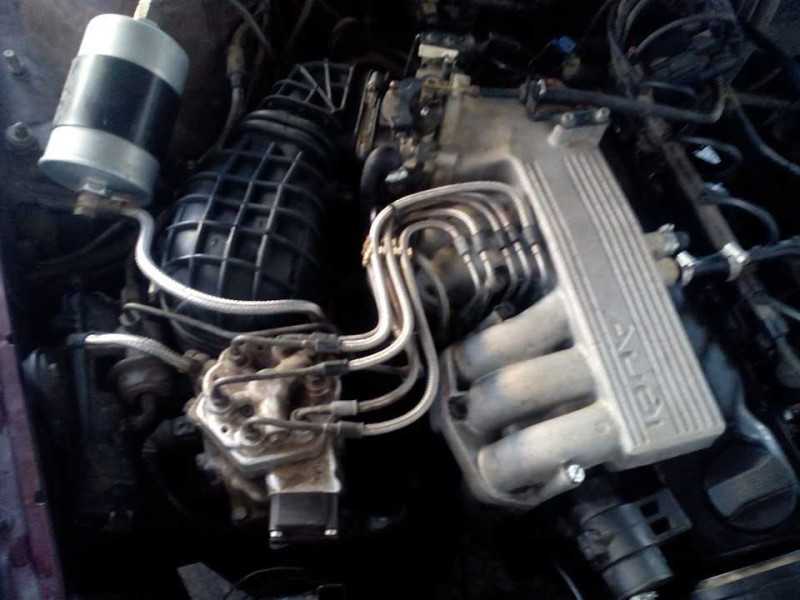

На фото отчетливо видны трубки системы механического впрыска топлива KE-Jetronic. Данный элемент нередко доставляет проблемы автовладельцам, сложно найти мастера, умеющего настраивать джитроник.

Атмосферная установка оснащена распределенным механическим впрыском топлива Ke Jetronic 3. Система зажигания построена вокруг трамблера, привод которого осуществляется с помощью распредвала. Умельцы устанавливают электронный впрыск топлива, это снижает расход бензина, а также повышает надежность силовой установки.

Двигатель достаточно популярен, он отличается приемистостью, надежностью и невысоким расходом топлива. Да, автолюбители не оценили механический впрыск топлива, но к остальным конструктивным решениям претензий нет. Особенности силовой установки представлены ниже:

• Длинноходная архитектура ЦПГ;
• чугунный блок и алюминиевая ГБЦ;
• простейший механизм ГРМ OHC;
• механический впрыск топлива;
• трамблерное зажигание;
• 5-цилиндровый блок двигателя;
• отсутствие гидрокомпенсаторов;
• ременной привод ГРМ.

Основной монтажный блок — № 2

Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года

№	А	Функция
1	15	Лампы задних противотуманных фонарей
2	15	Система аварийной световой сигнализации
3	25	Звуковой сигнал, стоп-сигнал
4	15	Часы, прикуриватель, климат-контроль, лампы освещения салона и багажника, круиз-контроль, магнитола
5	—	Не используется
6	5	Лампы правых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря
7	5	Лампы левых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря
8	10	Лампа дальнего света правой фары, лампа индикации включения дальнего света фар
9	Лампа дальнего света левой фары
10	10	Лампа ближнего света правой фары
11	10	Лампа ближнего света левой фары
12	15	Система блокировки дифференциала, лампы фонарей заднего хода, круиз-контроль, система отопления салона
13	15	Топливный насос
14	5	Лампы освещения номерного знака, комбинации приборов, пепельницы, панели климат-контроля, моторного отсека и вещевого ящика
15	25	Электродвигатель стеклоочистителя, лампы указателей поворотов, кондиционер, обогреваемые сопла омывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя
16	30	Обогреватель заднего стекла, обогреватель зеркал заднего вида
17	30	Система климат-контроля (вентилятор)
18	15	Задний стеклоочиститель
19	10	Система центральной блокировки дверей, противоугонная система, обогреватель замка двери
20	30	Обогреватель сидений
21	10	Блок диагностики
22	—	Не используется
23	5	Лампа освещения номерного знака
24	—	Не используется
25	30	Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя
26	5	Комбинация приборов, электропривод зеркал заднего вида, система автоматической проверки, блок круиз-контроля (если устанавливается)
27	10	Блок управления зажиганием
28	15	Блок управления впрыском топлива
29	10	Обогреваемый датчик кислорода
30	—	Не используется
31	—	Резервные предохранители
Реле
1	Не используется
2	Реле включения 2-й скорости вентилятора
3	Реле включения 1-й скорости вентилятора
4	Не используется
5	Разгрузочное реле
6	Не используется
7	Реле звукового сигнала
8	Реле управления автоматической коробкой передач и противоугонной системой
9	Не используется
10	Реле топливного насоса
11	Не используется

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.

1. 10А — Правая фара дальнего света и сигнальная лампа дальнего света 2. 10А — Левая фара дальнего света 3. 10А — Правая фара ближнего света 4. 10А — Левая фара ближнего света 5. 5А — Правый габаритный огонь 6. 5А — Левый габаритный огонь 7. 10А — Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка 8. 15А — Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений 9. 10А — Огни стоп-сигнала 10. 15А — Сигнальная лампа аварийной сигнализации 11. 30А — Вентилятор печки, кондиционер 12. 30А — Обогреватели заднего стекла и зеркал заднего вида 13. 25А — Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач 14. 15А — Фонари заднего хода, стекло омыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач 15. 5А — Приборный щиток, зеркала заднего вида, бортовой компьютер 16. 15А — Противотуманные фонари 17. 20А — Топливный насос, прогревочный клапан 18. 15А — Стеклоочиститель заднего стекла 19. 25А — Система диагностики, звуковой сигнал, реле вентилятора 20. 5А — Система круиз-контроля, автоматическая коробка передач 21. 15А — АБС

Способы замены предохранителей на автомобиле Ауди 100 С4 своими руками

В любом современном транспортном средстве все электрические потребители рассчитаны на определенное напряжение, под которое рассчитана проводка и электрооборудование.

Однако иногда может случиться так, что будет повреждена изоляция проводки или же выйдет из строя непосредственно сам электроприбор и как следствие короткое замыкание и скачок напряжения. В результате по проводке может пойти ток, который существенно превышает допустимую норму. Если повезет, то оплавится проводка, а если нет, то может загореться автомобиль.

Для того чтобы это не произошло все транспортные средства в том числе и Ауди 100 С4 обеспечены защитой проводки при помощи специальных предохранителей. Рассчитаны они на предельно допустимое напряжение потребителей, в случае превышения которого, защитный элемент просто перегорит, при этом обесточится проблемный участок в электроцепи.

Где находится?

В автомобиле Ауди 100 С4 в 45 кузове блоки с предохранителями для удобства контроля и замены находятся в двух достаточно доступных местах. Первый с левой стороны приборной панели и второй в подкапотном пространстве под крышкой.

Блок в подкапотном пространстве

Некоторые модификации 100 С4, располагают добавочным оборудованием, защищенным термопредохранителями, которые ставятся под капотом слева. Эти элементы отличаются возможностью самовосстановления. В случае перегрузки, этот элемент производит разрыв цепи. Спустя определенное время, после того, когда он остынет, цепь будет восстановлена.

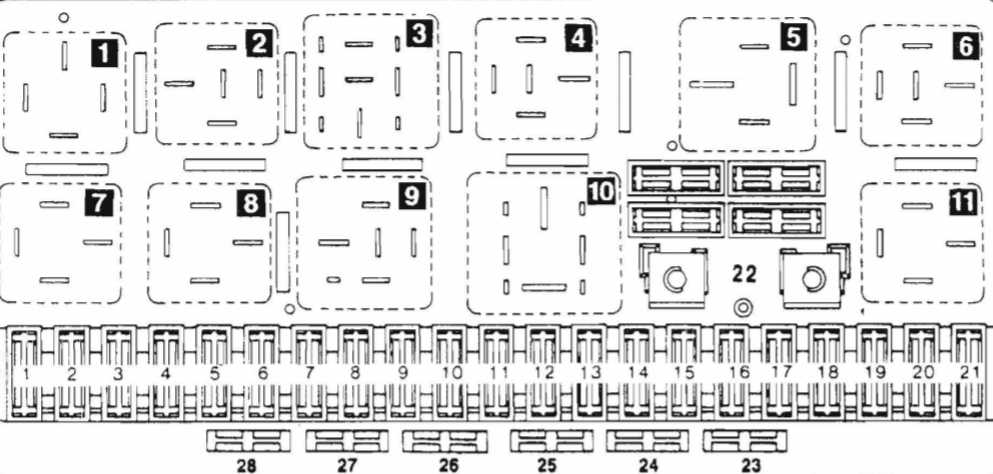

Схема расположения

Схема расположения электропредохранителей в салонном блоке Ауди 100

Схема расположения электропредохранителей в подкапотном блоке Ауди 100

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой. Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает. Цвет предохранителя зависит от его номинала:

• красного – 10 ампер;
• синего – 15 ампер;
• желтого – 20 ампер;
• белого – 25 ампер;
• зеленого – 30 ампер.

Процесс снятия и замены

Замена в любом из блоков Ауди 100 С4 проходит практически одинаково. Поэтому опишем процесс замены на блоке, находящемся с левой стороны приборной панели.

1. Первым делом снимаете крышку.

   Блок с левой стороны приборной панели

2. Далее в схеме-расшифровке салонного или подкапотного блока, ищите под каким номером находится отказавший потребитель.
3. Находите его в панели.
4. При помощи находящегося в одном из блоков пинцета извлекаете его.
5. Внимательно рассматриваете его. В случае если он перегорел, то это заметно сразу.

   Перегоревший и целый элементы

6. Находите аналогичный по цвету и маркировке.
7. При помощи пинцета устанавливаете на место.
8. Включаете электроприбор. Если все в порядке и он функционирует нормально, то можно считать, что работа завершена и закрываем крышку блока. Если нет или предохранитель перегорает снова, но уже нужно осмотреть цепь и сам потребитель.

Рекомендации по эксплуатации

1. Электропредохранители нужно ставить, строго соблюдая их номинал. Если после установки предохранителя он опять перегорает, то причина заключается в неисправном оборудовании, или же в проводке.
2. Не применяйте вместо предохранителей какие-либо металлические предметы — это может нанести вред и цепи и оборудованию, а в худшем случае может привести к возникновению пожара.
3. Всегда возите с собой для возможной замены запасные предохранители разного номинала. Возможно, поломка произойдет на дороге и тогда этот резерв может хорошо выручить.

Видео «Как правильно производить замену»

В этом видео на примере автомобиля Шкода показано как должна производится работа по опрелению перегоревшего электропредохранителя и как его заменить. На автомобиле Ауди работы проходят аналогично.

Третье поколение Audi 100 – C3

Audi 100 и 200 в кузове C3 выпускалось в 1982 — 1991 гг. За этот период с конвейера в Неккарзульме вышло 1 078 443 автомобиля, из которых 852 243 единицы в кузове седан, 122 852 универсала Avant, 97 195 седанов Audi 200 и 6 153 универсала Audi 200 Avant.

Audi Auto 2000 Concept. 1981 год

Под капот автомобилей ставили всё те же четырёхцилиндровые двигатели I4 объёмом 1,6-литра и пятилитровые I5, объёмом 1,9-, 2,0-, 2,1-, 2,2-, 2,3-, 2,4- и 2,5-литра. Семейство получило новые 5-ступенчатые механические КПП и 4-ступенчатые «автоматы».

Третья генерация тоже увеличилась в размерах: 4 793 мм в длину (+98 мм), 1 814 мм в ширину (+46 мм) и 1420 мм в высоту (+30 мм). Версия Audi 100 S была занижена на 5 мм. Автомобиль для американского рынка имел длину 4 985 мм. Во всех случаях масса Audi 100 C3 могла составлять от 1 080 до 1 500 кг.

Седан Audi 100 C3. 1982 – 1987 годы

В 1983 году Audi 100 C3 признали «Автомобилем Года» в Европе. Авто вырвалось вперёд, незначительно обойдя Ford Sierra по аэродинамике (третья «сотка» имела рекордно низкое лобовое сопротивление 0,30 Cx, которое 1984 году побил Mercedes-Benz W124, получивший 0,28 Cx). Улучшив обтекаемость машины, инженеры смогли повысить её экономичность. Ориентация на экономию и обтекаемость оказалась как нельзя кстати, так как автолюбители всего мира начали осознавать их значение. В 80-х гг Audi провела множество удачных маркетинговых ходов, впоследствии позволивших сделать Audi легендарной маркой в масштабах всего мира. C3 стала большим шагом вперёд в сравнении с угловатой C2. Также автомобиль был интересен наличием инновационной системы безопасности procon-ten.

Салон Audi 100 C3. 1982 – 1987 годы

Первопроходцем современного округлого облика некогда стал Citroen CX, представленный в 1975 году. За ним миру был представлен обтекаемый Ford Taurus, выпущенный в 1986 году. Audi 100 C3 стала золотой серединой. В 90-х годах предложенные этими автомобилями дизайны стали нормой. Также модель C3 ввела в моду колпаки на колёса и чёрный цвет рам вокруг стёкол.

Универсал Audi 100 C3 Avant. 1982 – 1987 годы

В C3 инженеры Audi ввели такое конструкционное новшество, как утопленные окна. Эта особенность окон стала ключевым фактором низкого аэродинамического сопротивления и её взяли на вооружение практически все производители.

Полноприводный седан Audi 100 C3 quattro. 1982 – 1987 годы

Следующим революционным нововведением в третьей генерации «сотки» стал турбодизель TDI с прямым впрыском топлива. Двигатель вышел на рынок в 90-ом и при рабочем объёме 2,5-литра он развивал 120 л.с. Даже на низких оборотах двигатель выдавал более 200 Нм, что позволяло расходовать минимум топлива.

В ноябре 1984 года гамму C3 пополнила полноприводная версия с системой Quattro. С сентября следующего года все Audi 100 начали оснащать полностью оцинкованным кузовом. В середине 80-х Audi начинает эксперименты с алюминиевым кузовом, а первые его прототипы создавались именно на базе Audi 100. Тем не менее, в серийное производство алюминиевые кузова пошли спустя десятилетия — в Audi A8.

Универсал Audi 100 C3 Avant. 1988 – 1990 годы

В наши дни Audi 100 C3 всё ещё пользуется некоторым спросом на мировом рынке поддержанных автомобилей, однако количество машин в адекватном техническом состоянии без коррозии стремится к нулю. В то же время, это очень надёжная модель, а её оцинкованный кузов при должном уходе имеет хороший запас устойчивости к коррозии. Двигатели машины тоже очень надежные и экземпляры «отбегавшие» более 300 000 км без капремонта — далеко не редкость.

Полноприводная Audi 200 Avant quattro. 1988 – 1991 годы

В конце 80-х годов Audi показывает новую модель на базе третьей «сотки» — V8. По сути, это была та же Ауди 200 Quattro с 4-цилиндровым двигателем от Volkswagen Golf GTI. Хоть дизайн автомобиля остался таким же, как у Audi 200, V8 комплектовали очень мощными двигателями объёмом 3,6- и 4,2-литра. Audi V8 стала первой полноприводной машиной в модельном ряде ингольштадской марки, оснащённой 4-ступенчатой коробкой передач с вязким сцеплением. Интересным в автомобиле с АКПП было и использование заднего дифференциала Torsen. Параллельно выпускали версию Audi V8 Quattro с МКПП и традиционным задним дифференциалом.

Седан Audi V8. 1988 – 1994 годыПолноприводный седан Audi 200 quattro. 1988 – 1991 годы

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле. Автомобиль Ауди 80

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.

Схема расположения предохранителей под лобовым стеклом

Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Расшифровка блока предохранителей и реле Audi 80/100/200 — бортжурнал Audi Coupe GT B2 1987 года на DRIVE2

Разбирался с проводкой немного недавно и нужны были предохранители. Вернее, их перевод.Вот с помощью одного человека, знающегося в немецком, но не в технической литературе, сделали перевод.

Если что переведено не совсем корректно, говорите, внесу коррективы))

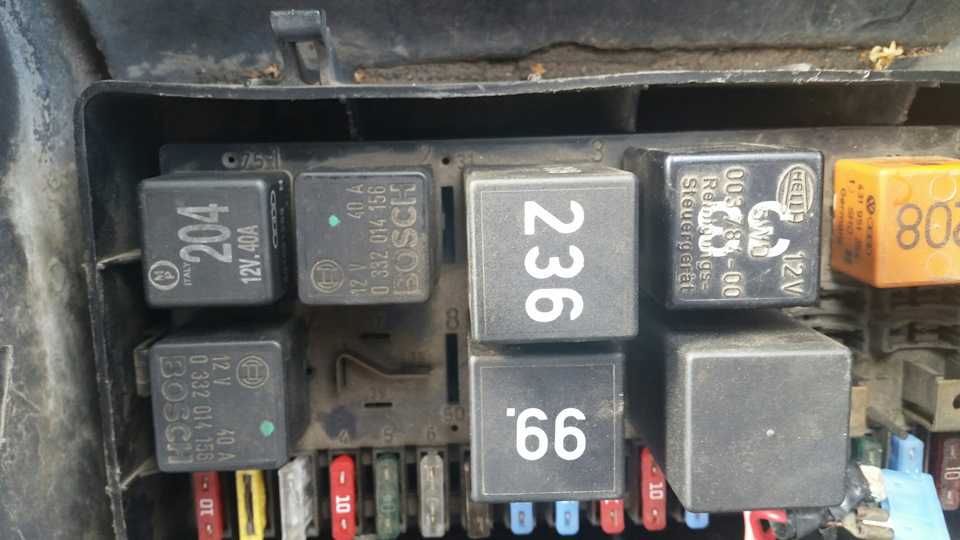

Фото №1. Подкапотный блок реле и предохранителей

Предохранители:

1 (15А) — передние и задние противотуманки2 (15А) — сигнальные лампы (электростеклоподъемники для Audi 200)3 (25А) — клаксон, сигналы торможения4 (15А) — подсветка приборов, плафон салона, подсветка часов, багажника, прикуривателя, зеркала, педалей, бортового компьютера5 — резерв6 (5А) — габаритные огни справа7 (5А) — габаритные огни слева8 (10А) — правая фара дальний свет9 (10А) — левая фара дальний свет10 (10А) — правая фара ближний свет11 (10А) — левая фара ближний свет12 (15А) — задний ход, переключатель поворотов (Audi 80), бортовой компьютер, блокировка дифференциала13 (15А) — бензонасос, регулятор холостого хода14 (5А) — подсветка номерного знака, бардачка, моторного отсека15 (25А) — стеклоочистители, поворотники (Audi 100/200), термодатчик вентилятора радиатора, кондиционер16 (30А) — подогрев заднего стекла, бортовой компьютер17 (30А) — вентилятор печки, кондиционер, подсветка бардачка (Audi 80)18 (25А) — электропривод люка (Audi 80/100) и стеклоочиститель заднего стекла19 (10А) — центральный замок и электропривод зеркал20 (30А) — подогрев сидений и проводка прицепного устройства21 (25А) — прикуриватель заднего сиденья, дополнительный вентилятор отопителя заднего сиденья и электронасос (Audi 200)22 (25А) — термостат дизеля23 (30А) — электрорегулировка переднего пассажирского сиденья24 (10А) — управление двигателем25 (10А) — фонарь такси или мигалка полиции26 (10А) — фонарь такси или мигалка полиции27 (20А) — фонарь такси или мигалка полиции, электропривод люка Audi 200

28 (15А) — управление двигателем

Реле:

1 — противотуманки2 — электровентилятор системы охлаждения3 — вентилятор (Европа)4 — система омывания фар5 — Х-реле6 — вентилятор радиатора Audi 2007 — клаксон8 — реле АКПП9 — интервал стеклоочистителей10 — K-Jetronik, дизель

11 — кондиционер

Фото №2. Предохранители

Фото №3. Реле

Может, кому пригодится…

Расположение предохранителей и реле на Audi 100

Большая часть имеющихся в автомобиле цепей питания с электрооборудованием немецкого седана и универсалов имеют защиту в виде предохранительных элементов. Все основные составляющие ТС (фары, электродвигатель вентилятора, топливные насосы и другие детали), мощно потребляющие ток, подключаются через реле. Элементы защиты устанавливаются на монтажные блоки, которые располагаются в автомобильном салоне, отсеке с мотором или багажном отделении.

В пассажирском салоне

Схема блочных элементов в салоне для пассажиров:

1. Дополнительный № 1.
2. С предохранительными элементами и реле.
3. Соединение № 1.
4. Устройство с центральным распределительным элементом.
5. Дополнительный № 2.
6. Соединение № 2.
7. Системно-зажигательный.
8. Дополнительный монтаж № 3.
9. Соединение № 3.

В двигательном отсеке

Предохранители также находятся на одном из блоков (слева), установленном в двигательном отсеке Audi 100 C3. Данные элементы имеет способность восстанавливаться самостоятельно, т. е. в случае какой-либо ошибки или перегрузки начинают разрыв цепи.

Обозначения реле:

1. Без использования.
2. Управляет ремнем безопасности и ночным светом.
3. По задержке освещения изнутри.
4. Без использования.
5. По фарам освещения.
6. Без использования.
7. Включает 3-ю скорость вентилятора.
8. АБС.
9. Без использования.
10. Отвечает за электроподнимающий механизм.
11. Дополнительное, тоже относящееся к электроподнимающему механизму.
12. Без использования.
13. С обеспечением перегрузки тока подъема стекла.
14. Принадлежит обогревателю пассажирского сиденья.
15. Без использования.

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой. Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает. Цвет предохранителя зависит от его номинала:

• красного – 10 ампер;
• синего – 15 ампер;
• желтого – 20 ампер;
• белого – 25 ампер;
• зеленого – 30 ампер.

Таблица предохранителей Ауди 80 Б3

Содержит расшифровку элементов, обозначенных на схеме основного блока под капотом машины. Сравнив номера, можно узнать за что отвечает тот или иной элемент или реле. Перевод выполнен с немецкого.

Предохранители	Мощность, А	Что защищают
F1	15	Противотуманки головного освещения и заднего света
F2	15	Прерыватель аварийной световой сигнализации
F3	25	Клаксон, стоп-сигналы
F4	15	Освещение салона и багажника, прикуриватель, бортовой компьютер, магнитола, климат-контроль
F5	30	Вентилятор охлаждения двигателя на максимальной мощности
F6	5	Правые габариты и правый стояночный свет
F7	5	Левые габариты и левый стояночный свет
F8	10	Правый дальний свет, контрольная лампа дальнего света
F9	10	Левый дальний свет
F10	10	Ближний свет справа
F11	10	Ближний свет слева
F12	15	Панель приборов, лампы заднего хода, бортовой компьютер, блок системы самодиагностики, ЭБУ АБС, ЭБУ блокировки дифференциала, контрольная лампа подушек безопасности
F13	15	Топливный насос
F14	5	Подсветка номерного знака, освещение бардачка, освещение под капотом, подсветка панели приборов
F15	25	Электродвигатель стеклоочистителя, вентилятор охлаждения двигателя, поворотники, ЭБУ климат-контроля
F16	30	Обогрев заднего стекла, обогрев наружных зеркал заднего вида
F17	30	Вентилятор печки
F18	5	Задний стеклоочиститель, управление электрическими зеркалами заднего вида
F19	10	Центральный замок, штатная сигнализация
F20	30	Вентилятор охлаждения двигателя на первой скорости
F21	10	Блок диагностики, регулятор холостого хода
F22	80	Дизель
F23	30	Управление электрическими сидениями
F24	—	Опозновательные знаки такси и полиции, водяной насос
F25	30	Подогрев сидений, подогрев лямбда-зонда
F26	—	Дополнительная розетка
F27	20	ЭБУ мотора
F28	15	ЭБУ мотора
F29	10	Стоп-сигналы
F30	10	Полиция, такси
F31	15	ЭБУ АБС, ЭБУ дифференциала
F32	20	Электронный блок управления мотором

Реле:

Реле	За что отвечает
1	Противотуманные фары
2	До 1990 года: Вентилятористемы охлаждения двигателя на высокой скорости С 1990 года: Не используется, можно устанавливать реле стеклоподъемника (343)
3	Включение вентилятора охлаждения двигателя при неработающем двигателе (213)
4	До 1990 года: Не используется С 1990 года: Омыватель фар
5	Разгрузочное реле (214)
6	До 1990 года: Кондиционер (305) С 1990 года: Вентилятор системы охлаждения двигателя на высокой скорости
7	Звуковой сигнал
8	Автоматическую коробку передач (или перемычку на автомобилях с механической КПП) (30)
9	Прерывистый режим работы очистителя и омывателя ветрового стекла
10	Топливный насос (215)
11	Вентилятор системы охлаждения мотора на низкой скорости
