15.9 Расположение предохранителей
Расположение предохранителей
Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.
С 9/85 по 9/89г. вып.
Предохранители находятся в коробке в левом отсеке для ног.
| Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки. |

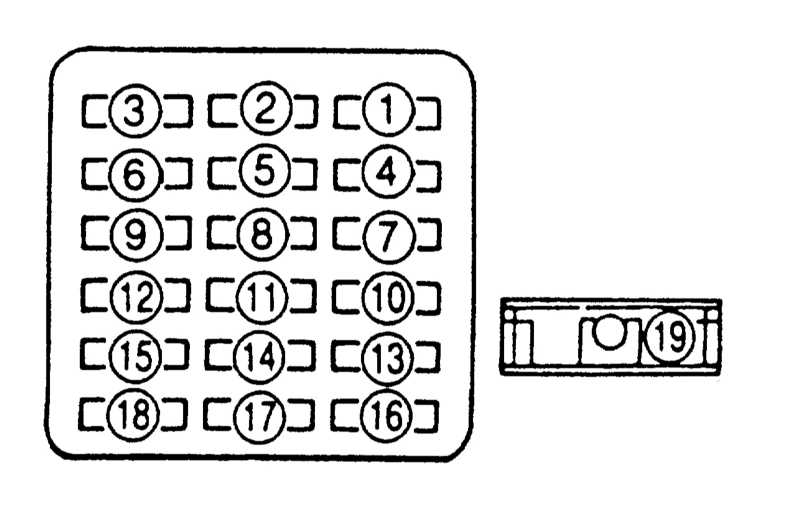

Расположение предохранителей
| Потребитель | |
| 1 | Электрический стеклоподъемник |
| 2 | стоп-сигналы, звуковой сигнал |
| 3 | управление двигателя |
| 4 | мотор компрессора (регулировка высоты дорожного просвета)* |
| 5 | приборы |
| 6 | обогреватель заднего стекла |
| 7 | задние габаритные огни |
| 8 | радиоприемник, прикуриватель, регулировка зеркал |
| 9 | задние противотуманные фонари |
| 10 | омыватель фар |
| 11 | центральное запорное устройство |
| 12 | внутреннее освещение |
| 13 | кондиционер |
| 14 | блокиратор раздаточной коробки* |
| 15 | люк |
| 16 | система стеклоочистителя и стеклоомывателя |
| 17 | мотор вентилятора |
| 18 | задний стеклоочиститель |
| 19 | вентилятор отопителя |
* — только на автомобилях с полным приводом
С 10/89 г. вып.
| Предохранители находятся в коробке в левом отсеке для ног. |
Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.
Расположение предохранителей
| А* | Потребитель | |
| a | 15 | омыватель заднего стекла, насос омывателя |
| b | 10 | звуковой сигнал |
| c | 10 | внутреннее освещение, освещение багажника |
| d | 15 | управление двигателя |
| e | 15 | радиоприемник, часы, прикуриватель, электрические зеркала |
| f | 30 | центральное запорное устройство |
| g | 10 | задний правый габаритный огонь |
| Н | 30 | электрические стеклоподъемники |
| i | 15 | приборы, фонари заднего хода, указатели поворота |
| j | 20 | стеклоочиститель, насос омывателя |
| k | 15 | обогреватель сидений |
| l | 15 | задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака |
| m | 15 | люк |
| n | 10 | антиблокировочная система (abs) |
| o | 15 | свет для движения днем |
| p | 30 | омыватель фар |
| q | 30 | вентилятор отопителя |
| r | 10 | левый ближний свет |
| s | 10 | правый ближний свет |
| t | 10 | левый дальний свет |
| u | 10 | правый дальний свет |
| v | 10 | задние противотуманные фонари |
| w | 10 | антиблокировочная система |
| x | 30 | обогреватель заднего стекла |
* — А = амперы
Коробка предохранителей в двигательном отсеке
| А* | Потребитель | |
| 1 | 30 | система впрыска топлива |
| 2 | 30 | аварийная сигнализация |
| 3 | 80 | основной предохранитель |
| 4 | 60 | аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор |
| 5 | 60 | антиблокировочная система |
| 6 | 30 | вентилятор |
| 7 | 20 | вентилятор кондиционера |
| 8 | 10 | стоп-сигналы |
| 9 | 10 | прибор управления двигателя |
| 10 | 30 | мотор регулировки фар (только хетчбек ) |
* — А = ампер
Предохранители Mazda 626 (GF), 1997
Номер (Ток, А) Обозначение Защищаемая цепь
1 (15 А) R. SOCKET Дополнительное оборудование*, предохранитель для различных цепей
2 (20 А) WIPER Стеклоочистители и омыватели
3 (15 А) A/C Кондиционер*, электропривод люка», предохранитель для различных цепей
4 (15 А) RADIO Магнитола», предохранитель для различных цепей
5 (10 А) R.WIPER Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей
6 (7,5 А) ST / SG Блок управления двигателем
7 —
8 (10 А) ROOM Освещение салона, подсветка багажника / багажного отделения
9 (7,5 А) MIRR DEF Подогрев зеркал, предохранитель для различных цепей
10 —
11 (30 А) DOOR LOCK Центральный замок*, предохранитель для различных цепей
12 (15 А) TAIL Предохранитель для различных цепей
13 —
14 (10 А) ENGINE Система управления двигателем, система ABS*
15 (10 А) METER Комбинация приборов, указатели поворотов, фонари заднего хода
16 (20 А) P.WIND Электропривод стеклоподъемников
17 (30 А) P.WIND Электропривод стеклоподъемников

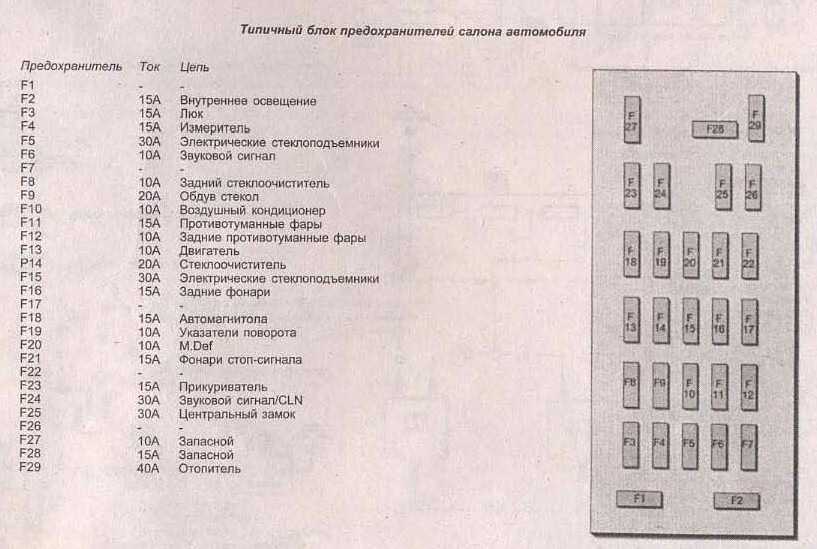

Блок в салоне
Находится под панелью приборов, на левой стойке за защитной крышкой.
Пример исполнения
Схема с крышки блока
Схема
Описание
| 1 | Резерв |
| 2 | 15А ROOM – Освещение салона, багажного отделения и подсветка косметических зеркал |
| 3 | 15А S/ROOF – Люк |
| 4 | 15А METER – Комбинация приборов |
| 5 | 30A P.WIND – Электропривод стеклоподъемников |
| 6 | 10A HORN – Звуковой сигнал |
| 7 | Резерв |
| 8 | 10А R.WIP – Стеклоочиститель и омыватель заднего стекла /стекла задней двери |
| 9 | 20А DEFOG – Обогреватель заднего стекла /стекла задней двери |
| 10 | 10А А/С – Предохранитель кондиционера |
| 11 | 20А FOG – Противотуманные фары |
| 12 | 10А R/FOG – Задние противотуманные фары |
| 13 | 10А ENGIEN – Система управления двигателем, анти блокировочная система тормозов |
| 14 | 20A WIPER – Стеклоочиститель и омыватель лобового стекла |
| 15 | 30A P.WIND – Электропривод стеклоподъемников |
| 16 | 10F TAIL – Габариты |
| 17 | Резерв |
| 18 | 15А RADIO – Радио, Магнитола |
| 19 | 10A TURN – Указатели поворотов |
| 20 | 10A M/DEF – Обогрев зеркал |
| 21 | 15А STOP – Лампы стоп-сигналов |
| 22 | Резерв |
| 23 | 15А CIGAR – Прикуриватель |
| 24 | 30А H/CLN – Очиститель фар |
| 25 | 30А D/ LOCK – Центральный замок |
| 26 | Резерв |
| 27 | Запасной предохранитель |
| 28 | |
| 29 | 40А HEATER – Отопитель, кондиционер |
15.9. Расположение предохранителей
Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.
С 9/85 по 9/89г. вып.
Предохранители находятся в коробке в левом отсеке для ног.
| Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки. |
Расположение предохранителей
| № | Потребитель |
| 1 | Электрический стеклоподъемник |
| 2 | стоп-сигналы, звуковой сигнал |
| 3 | управление двигателя |
| 4 | мотор компрессора (регулировка высоты дорожного просвета)* |
| 5 | приборы |
| 6 | обогреватель заднего стекла |
| 7 | задние габаритные огни |
| 8 | радиоприемник, прикуриватель, регулировка зеркал |
| 9 | задние противотуманные фонари |
| 10 | омыватель фар |
| 11 | центральное запорное устройство |
| 12 | внутреннее освещение |
| 13 | кондиционер |
| 14 | блокиратор раздаточной коробки* |
| 15 | люк |
| 16 | система стеклоочистителя и стеклоомывателя |
| 17 | мотор вентилятора |
| 18 | задний стеклоочиститель |
| 19 | вентилятор отопителя |
* — только на автомобилях с полным приводом
С 10/89 г. вып.
| Предохранители находятся в коробке в левом отсеке для ног. |
Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.
Расположение предохранителей
| № | А* | Потребитель |
| A | 15 | омыватель заднего стекла, насос омывателя |
| B | 10 | звуковой сигнал |
| C | 10 | внутреннее освещение, освещение багажника |
| D | 15 | управление двигателя |
| E | 15 | радиоприемник, часы, прикуриватель, электрические зеркала |
| F | 30 | центральное запорное устройство |
| G | 10 | задний правый габаритный огонь |
| Н | 30 | электрические стеклоподъемники |
| I | 15 | приборы, фонари заднего хода, указатели поворота |
| J | 20 | стеклоочиститель, насос омывателя |
| K | 15 | обогреватель сидений |
| L | 15 | задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака |
| M | 15 | люк |
| N | 10 | антиблокировочная система (ABS) |
| O | 15 | свет для движения днем |
| P | 30 | омыватель фар |
| Q | 30 | вентилятор отопителя |
| R | 10 | левый ближний свет |
| S | 10 | правый ближний свет |
| T | 10 | левый дальний свет |
| U | 10 | правый дальний свет |
| V | 10 | задние противотуманные фонари |
| W | 10 | антиблокировочная система |
| X | 30 | обогреватель заднего стекла |
* — А = амперы
Коробка предохранителей в двигательном отсеке
| № | А* | Потребитель |
| 1 | 30 | система впрыска топлива |
| 2 | 30 | аварийная сигнализация |
| 3 | 80 | основной предохранитель |
| 4 | 60 | аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор |
| 5 | 60 | антиблокировочная система |
| 6 | 30 | вентилятор |
| 7 | 20 | вентилятор кондиционера |
| 8 | 10 | стоп-сигналы |
| 9 | 10 | прибор управления двигателя |
| 10 | 30 | мотор регулировки фар (только хетчбек ) |
* — А = ампер
Блок в салоне Mazda 323 F BA
Находится под панелью приборов, на левой стойке за защитной крышкой.
Пример исполнения
Схема с крышки блока
Схема
Описание
| 1 | Резерв |
| 2 | 15А ROOM Освещение салона, багажного отделения и подсветка косметических зеркал |
| 3 | 15А S/ROOF Люк |
| 4 | 15А METER Комбинация приборов |
| 5 | 30A P.WIND Электропривод стеклоподъемников |
| 6 | 10A HORN Звуковой сигнал |
| 7 | Резерв |
| 8 | 10А R.WIP Стеклоочиститель и омыватель заднего стекла /стекла задней двери |
| 9 | 20А DEFOG Обогреватель заднего стекла /стекла задней двери |
| 10 | 10А А/С Предохранитель кондиционера |
| 11 | 20А FOG Противотуманные фары |
| 12 | 10А R/FOG Задние противотуманные фары |
| 13 | 10А ENGIEN Система управления двигателем, анти блокировочная система тормозов |
| 14 | 20A WIPER Стеклоочиститель и омыватель лобового стекла |
| 15 | 30A P.WIND Электропривод стеклоподъемников |
| 16 | 10F TAIL Габариты |
| 17 | Резерв |
| 18 | 15А RADIO Радио, Магнитола |
| 19 | 10A TURN Указатели поворотов |
| 20 | 10A M/DEF Обогрев зеркал |
| 21 | 15А STOP Лампы стоп-сигналов |
| 22 | Резерв |
| 23 | 15А CIGAR Прикуриватель |
| 24 | 30А H/CLN Очиститель фар |
| 25 | 30А D/ LOCK Центральный замок |
| 26 | Резерв |
| 27 | Запасной предохранитель |
| 28 | |
| 29 | 40А HEATER Отопитель, кондиционер |

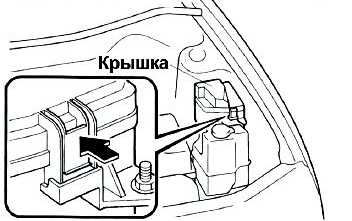

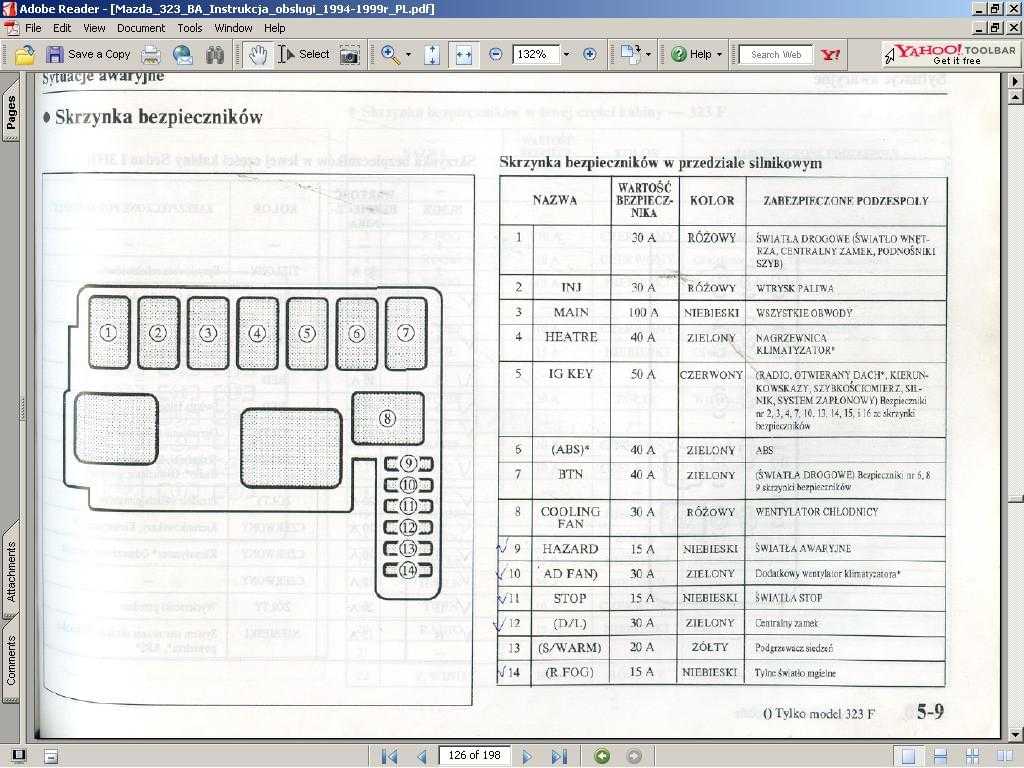

Блок под капотом
Расположен в левой части моторного отсека рядом с аккумулятором.

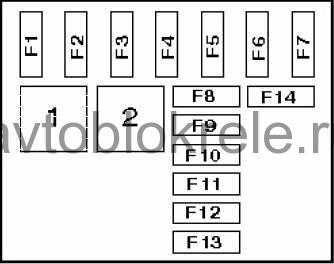

Схема предохранителей
Обозначение предохранителей
| 1 | 40А HEATER – Отопитель |
| 2 | 60А ABS – Анти блокировочная тормозная система |
| 3 | 60А IG KEY – Для защиты различных цепей |
| 4 | 30А PTC – Дополнительный отопитель |
| 5 | 40А GLOW – Свечи (дизель) |
| 6 | Резерв |
| 7 | 30А COOLING FAN – Электро двигатель вентилятора системы охлаждения |
| 8 | 40А BTN – Внутреннее освещение, Электро замок двери |
| 9 | 30А AD FAN – Дополнительный вентилятор охлаждения кондиционера |
| 10 | 30А INJ OR FIP – Блок управления двигателем |
| 11 | 10А A/C – Кондиционер |
| 12 | 10А ST.SIG – Сигнал стартера |
| 13 | 15А HORN – Сигнал |
| 14 | 15А HAZARD – Сигнальные лампы аварийной сигнализации |
| 15 | 15А TAIL – Габариты |
| 16 | 7,5А HEAD C/U – Для защиты различных цепей |
| 17 | 15А FOG – Противотуманные фары |
| 18 | 15А FOG – Противотуманный фонарь |
| 19 | 15А STOP – Тормозные огни |
| 20 | 15А HEAD-R – Фара правая |
| 21 | 15А HEAD-L – Фара – левая |
| 22 | Резерв |
| 23 | 15А HEAD HI – Фары |
| 24 | 100А MAIN – Главный предохранитель, для защиты всех цепей |
Схема реле
Назначение реле
- Главный предохранитель
- Fuel pump relay – Реле топливного насоса
- А/С relay – Реле кондиционера
- Main relay – Главное реле
- TNS relay – Реле габаритов
- Horn relay – Реле сигнала
- Headlight relay – Реле фар
- Cooling fan relay – Реле вентилятора охлаждения
- Condenser relay – Реле конденсора кондиционера
Знаете как сделать данный материал лучше – мы будем рады Вашим комментариям.
Mazda 323 пятого поколения производилась в 1994, 1995, 1996, 1997, 1998, 1999 и 2000 году как с бензиновыми так и дизельными двигателями. Данная модель известна под названиями Мазда 323 f, Мазда 323 ba, Мазда 323 bh. В данной публикации мы подробно рассмотрим блоки с предохранителями и реле Мазда 323 f ba со схемами и назначением их элементов. Выделим предохранитель прикуривателя.
Блоки под капотом
В моторной отсеке могут устанавливаться несколько блоков с предохранителями и реле:
- Основной блок
- Дополнительный
- Реле
Основной блок
Расположен в левой части подкапотного пространства, рядом с аккумулятором. Актуальное назначение будет на Вашей защитной крышке.
Схема
Назначение
- MAIN — 100A главный предохранитель
- HAZARD — 30A аварийная сигнализация
- DEFOG — 40A обогрев заднего стекла
- EJI INJ — 30A система впрыска топлива
- F.FOG RELAY — реле передних противотуманных фар
- COLING FAG RELAY NO1 — реле вентилятора охлаждения
- STOP — 30A лампы стоп-сигналов
- BTN — 60A дверные замки, электропривод сидений
- ABS — 60A анти блокировочная система тормозов (АБС)
- COLING FAG — 30A вентилятор охлаждения
- HEATER — 40A отопитель, кондиционер
- AIR COND — 30A кондиционер
- AIR COND RELAY — реле кондиционера
- HORN RELAY — реле звукового сигнала
- DIM LH — 15A ближний свет левой фары
- DIM RH — 15A ближний свет правой фары
- R.FOG — 15A задние противотуманные фары
- COMB SW — 15A под рулевые переключатели поворотов и дворников
- R.FOG RELAY — реле задних противотуманных фар
- EGI MAIN RELAY — реле управления двигателя
- CIRCUIT RELAY — реле бензонасоса
Дополнительный блок
Схема
Обозначение
- TAIL LH — 15A Габариты левые
- TAIL RH — 15A Габариты правые
- MAIN LH — 15A Фара левая
- MAIN RH — 15A Фара правая
- HORN — 15A Сигнал
- FOG — 20A Противотуманные фары
Реле
В зависимости от региона поставки отдельные реле находятся как около основного блока так и с правой стороны моторного отсека.
Тут могут устанавливаться реле вентиляторов системы охлаждения, реле обогрева, реле противотуманных фар и т.д.
На этом мы заканчиваем статью. А если Вам есть чем её дополнить, то мы будем рады Ваши комментария.
Блок под капотом
Расположен в левой части моторного отсека рядом с аккумулятором.
Схема предохранителей
Обозначение предохранителей
p, blockquote 21,0,0,0,0 —>
| 1 | 40А HEATER — Отопитель |
| 2 | 60А ABS — Анти блокировочная тормозная система |
| 3 | 60А IG KEY — Для защиты различных цепей |
| 4 | 30А PTC — Дополнительный отопитель |
| 5 | 40А GLOW — Свечи (дизель) |
| 6 | Резерв |
| 7 | 30А COOLING FAN — Электро двигатель вентилятора системы охлаждения |
| 8 | 40А BTN — Внутреннее освещение, Электро замок двери |
| 9 | 30А AD FAN — Дополнительный вентилятор охлаждения кондиционера |
| 10 | 30А INJ OR FIP — Блок управления двигателем |
| 11 | 10А A/C — Кондиционер |
| 12 | 10А ST.SIG — Сигнал стартера |
| 13 | 15А HORN — Сигнал |
| 14 | 15А HAZARD — Сигнальные лампы аварийной сигнализации |
| 15 | 15А TAIL — Габариты |
| 16 | 7,5А HEAD C/U — Для защиты различных цепей |
| 17 | 15А FOG — Противотуманные фары |
| 18 | 15А FOG — Противотуманный фонарь |
| 19 | 15А STOP — Тормозные огни |
| 20 | 15А HEAD-R — Фара правая |
| 21 | 15А HEAD-L — Фара — левая |
| 22 | Резерв |
| 23 | 15А HEAD HI — Фары |
| 24 | 100А MAIN — Главный предохранитель, для защиты всех цепей |
Назначение реле
p, blockquote 24,0,0,0,0 —>
- Главный предохранитель
- Fuel pump relay — Реле топливного насоса
- А/С relay — Реле кондиционера
- Main relay — Главное реле
- TNS relay — Реле габаритов
- Horn relay — Реле сигнала
- Headlight relay — Реле фар
- Cooling fan relay — Реле вентилятора охлаждения
- Condenser relay — Реле конденсора кондиционера
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
Есть что добавить или остались вопросы — пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/mazda/323-bj.html
Описание предохранителей на автомобиль Mazda 3: расположение, схема, цена
В Мазда 3 с первого по третье поколение (BK, BL, BM) предустановлены предохранители ножевого типа с плавильным элементом по центру. Цилиндрической формы модули не устанавливаются на Мазда3 ввиду устарелости конструкции.
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
| K 1 | Противотуманные фары |
| K 2 | Сигнал |
| K 3 | Обогрев заднего стекла |
| K 4 | Цепь электрического питания |
| K 5 | Топливный насос (бензонасос) |
| K 6 | Зарезервировано |
| K 7 | Зарезервировано |
| K 8 | Омыватель фар |
| K 9 | Электрический вентилятор системы кондиционирования |
| K 10 | Муфта компрессора |
| K 11 | Зарезервировано |
| K 12 | Реле стартера |
| K 13 | Зарезервировано |
| K 14 | Электронный блок управления двигателем |

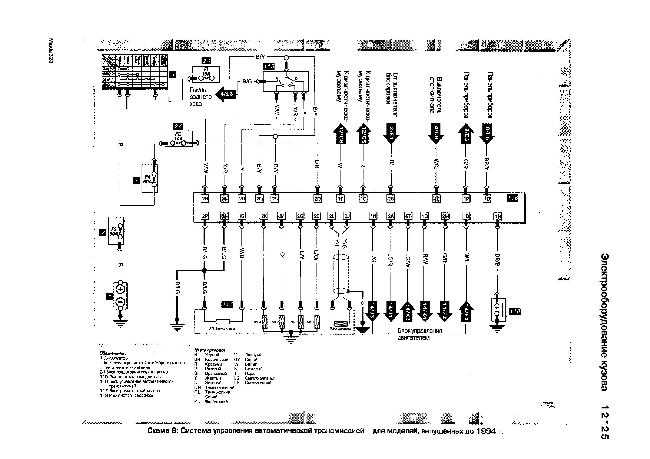

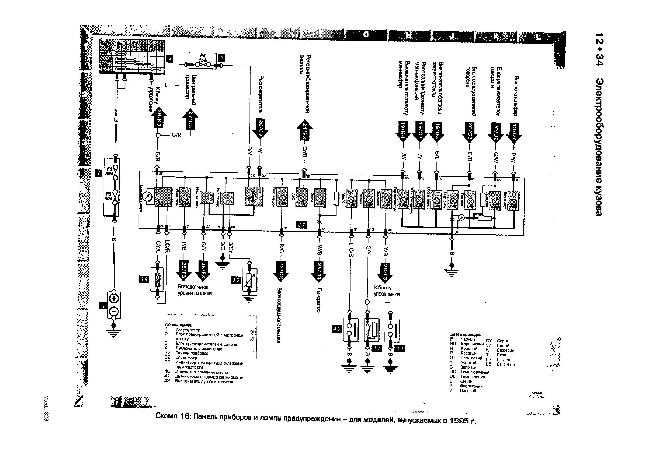

Все про электрику Мазда 323: Полезные советы — что ломается, как искать
Мазда 323 – предшественница самой популярной модели Мазда 3. Её выпуск начался в 1977 году, а последний автомобиль Мазда 323 вышел с конвейера в 2003 году. За более чем двадцатилетний период производства мировой автомобильный рынок пополнили 6 поколений Мазда 323. Все они выпускались в кузовах: седан, хэтчбек, универсал. Модели первого поколения были представлены даже фургонами. С 1980 года Мазда 323 выпускается в переднеприводном варианте, а с 1986 года на рынке появляется первая полноприводная модель Мазда 323. Коробки передач в Мазда 323 устанавливались в зависимости от модели и поколения. Первые авто оборудовались 4МКПП, далее шли более современные модели с 5 МКПП, 3 АКПП, 4 АКПП.
Каждое новое поколение автомобилей Мазда 323 отвечало требованиям, предъявляемым к современным моделям. Поэтому обновлялся не только дизайн, но и внутреннее оснащение модели, её техническое и эргономическое оснащение.
В нашей статье мы подробно расскажем об электрооборудовании на Мазда 323, его особенностях, обслуживании, проверке, ремонте.
