Расположение предохранителей и реле

Малолитражный универсал был впервые выпущен в 1982 г. Массовое производство фургона началось в 1999 г. (3-я серия, У11). Ниссан АД (2000 г.) имел мощность 99/6 000 л.с./об.мин., жесткий кузов. Объем двигателя составлял 1 769 см³.

Малолитражный универсал класса С9 модификации 2007 г. снабжен бензиновым мотором, автоматической коробкой передач, цепью ГРМ, бортовым компьютером.

На Ниссане АД

Узел с плавкими конструкциями оборудован в пассажирском салоне. Предохраняющий агрегат выполнен в 2 версиях. Первая включает 26 плавких вставок. За прикуриватель отвечает аппарат F10 (15А).

Прерыватели обеспечивают безопасность потребителей:

• двигателя;
• системы охлаждения;
• очистителя ветрового стекла;
• форсунки;
• топливного насоса;
• стартера;
• розетки;
• кондиционера;
• коробки передач;
• тормозного устройства и др.

Во втором прикуриватель контролирует F4 (15 А). Под капотом вблизи АКП установлена коробка с электрическими защитниками и коммутационными выключателями. На верхней части панели нанесено графическое изображение выключателей тока.

На Nissan Wingroad

За перчаточным боксом расположена секция с перемычками (26 шт.). Графическое изображение плавких элементов нанесено на обратную сторону заслонки.

Омыватель ветрового стекла подключен к охранительному элементу F17, стартер контролирует F13 (10 А). В подкапотном пространстве находится энергоблок, представленный в 2 вариантах.

Ниссан Примера Р11 Блок Предохранителей Расшифровка

Nissan Primera Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение — p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е — p11, в 1996, 1997, 1998, 1999, 2000 годах.

Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей.

Обратите особое внимание на предохранители прикуривателя. Компоновка электронных компонентов, предохранителей и реле

Компоновка электронных компонентов, предохранителей и реле

Деловое свидание, встреча

1. Блок предохранителей;
2. реле переключения;
3. выключатель стоп-сигнала;
4. защитное устройство
5. реле громкоговорителя;
6. реле омывателя фар;
7. реле громкоговорителя;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодовой лампы;
11. блок управления подушками безопасности;
12. блок управления АКПП;
13. блок управления двигателем;
14. реле кондиционера;
15. реле топливного насоса;
16. реле тумана;
17. реле стеклоподъемника;
18. реле размораживания заднего стекла;
19. кронштейн блока предохранителей;
20. сигнальное реле;
21. реле переключения;
22. реле системы зажигания;
23. реле переключения;
24. вентилятор реле вентилятора

Штатная магнитола с предохранителями

• Версия 1
• Фото.

1. Описание
2. Сверху вниз, слева направо.

1. Двигатель вентилятора
2. Кондиционирование воздуха
3. Приборная доска
4. INJ (система впрыска)
5. Электрические компоненты / Внутренняя лампа
6. Двигатель вентилятора
7. Поворотники
8. Топливный насос
9. подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживание задних стекол (если есть)
13. Приборная панель электрических компонентов
14. Более легкий
15. Abs
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Кисти
22. Дополнительная розетка
23. Аудио система
24. Автоматическая коробка передач
25. сигнализация

• Предохранитель отвечает за 3-й предохранитель прикуривателя в среднем ряду 15А.
• Таблица — схема

• Замена Масла В Вариаторе Тойота Аллион 260
• Как Подтянуть Ручник На Camry 30
• Замена Мембраны Клапанной Крышки Опель Астра H
• Горит Лампа Подушки Безопасности Ниссан
• Сколько Лошадиных Сил В Ваз 2107 Инжектор

1. Вариант 2
2. Фото

Таблица обозначений

Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.

Блоки под капотом

Деловое свидание, встреча

1. блок предохранителей в моторном отсеке;
2. Блок управления прессом;
3. блок реле;
4. электродвигатель для калькулятора лобового стекла;
5. реле подогрева дизельных автомобилей;
6. реле левой фары;
7. эстафета;
8. реле вентилятора радиатора;
9. реле блока управления двигателем;
10. вспомогательное реле;
11. реле 1 вентилятор вентилятора;
12. реле вентилятора нагнетателя 2;
13. нейтральное реле;
14. реле кондиционера;
15. реле стеклоочистителя заднего стекла;
16. реле правой фары;
17. стеклоомыватель

Пример фото релейного блока.

Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.

Блок предохранителей

Опция 1

Схема фото

• Дэу Нексия Плохо Греет Печка
• Какой Бензин Заливать В Рено Логан 2
• Где Датчик Скорости На Форд Фокус 2
• Как Разобрать Зеркало Заднего Вида Ваз 2110
• Регулировка Клапанов Ваз 2101 Видео

1. Описание
2. Вариант 2
3. Схема фото

Перевод обозначений на русский язык

• опасность это беспокойство
• рог — звуковой сигнал
• alt s — сигнал возбуждения обмотки генератора
• хвост — задние размеры
• абс сол — абс соленоид
• ign sw — во время зажигания
• abs mtr — двигатель abs
• батарея — батарея
• фара дальнего света — правая фара
• лампа h / lh — левая фара
• аудио радио
• eng cont — блок управления двигателем
• катушка зажигания — катушка зажигания
• двигатель дроссельной заслонки — привод дроссельной заслонки
• Инжик это что-то о инжекторе
• справа — скрытый ксенон
• спрятал левый ксенон слева
• rr defog — задние противотуманные фонари
• вентилятор радиатора 1,2,3 — радиатор пропеллера 1,2,3
• main — основные префиксы для чего
• окно силы — окна электронной почты

Штатная магнитола с предохранителями

Он расположен на панели устройства за защитной крышкой, на обратной стороне которой будет применена схема сгорания с расшифровкой деталей.

Особенности ремонта и замены предохранителей

Если нарушена работа блокировочного механизма, дворников, прикуривателя или других потребителей в авто, необходимо проверить целостность прерывателей тока. Владелец машины выполняет диагностику защитных выключателей, установленных в специальных боксах.

Для установления причины нарушений в работе электроприборов используют мультиметр или индикационную отвертку. Автовладелец также подбирает новый прерыватель, соответствующий поврежденному защитнику.

В салоне

БП находится в салоне под левой частью панели приборов. Он закрыт специальной заслонкой. Определив, какие прерыватели находятся в установочном блоке, приступают к замене вставок.

Владелец авто останавливает двигатель, убирает зажигание

Плавкие перемычки в салонном модуле хрупкие, поэтому работу выполняют осторожно, стараясь не повредить корпус элемента, выполненный из пластика

Замену перегоревшего защитника проводят только на аналогичный по силе тока. Учитывают расположение вставок на чертеже, т.к. одна перемычка может отвечать за работу нескольких потребителей.

В подкапотном пространстве

Неисправные прерыватели на Ниссане АД в багажном отсеке заменяют на вставки с аналогичным номиналом. Для проверки элементов защиты, установленных в модуле, снимают крышку моторного отсека. Откручивают болты с обеих сторон заслонки установочного агрегата.

Можно воспользоваться запасными перемычками F30 и F75, расположенными в боксе моторного отсека. С помощью щипцов, входящих в комплект с плавкими защитниками, удаляют неисправный элемент из гнезда.

В некоторых случаях демонтируют старые сгоревшие крепления прерывателей тока и впаивают новые из негорючей резины.

Схема предохранителей и реле с расшифровкой на Ниссане

Конструкторский документ содержит изображение модулей (№№ 1 и 2), заполненных прерывателями тока. Выключатели обозначены одинаковыми буквами независимо от модели автомобиля. Вариант исполнения схемы – черно-белый.

Предохранители отмечены буквой F, коммутационные выключатели маркированы латинским знаком «K». Система обозначения на чертеже выполнена с учетом рекомендаций ГОСТа.

Расшифровка графических изображений необходима владельцу универсала для того, чтобы самостоятельно заменить сгоревшую вставку.

Схема имеет в своем составе следующие объекты:

• элементы защиты потребителей (F);
• основные коммутационные выключатели.

На AD

К инструкции по эксплуатации Nissan AD прилагается графическое изображение узла с плавкими охранительными элементами, расположенными в салоне (варианты №№ 1 и 2). Защитники в первом ряду находятся на позициях F1–F13, вторую полосу занимают предохранители F14–F26.

Прерыватели контролируют задний обогреватель, механизм управления двигателем, сигнал стартера и т.д. На чертеже (вариант № 2) отмечены выключатели F1–F25 на 10 А и 20 А.

Графическое изображение перемычек на верхней части крышки модуля вблизи АКБ

Вариант № 1:

Вариант № 2:

Вставки F32 и F33 контролируют клаксон и поводок стеклоочистителя (дворник). Лобовое стекло защищает прерыватель зеленого цвета F/L-4 (30 А).

На Wingroad

На Nissan Wingroad Y11 установлены 3 модуля с плавкими выключателями.

На схеме обозначены прерыватели тока, расположенные в пассажирском салоне:

Схема на крышке блока.Фото схемы.

Фургон Вингроуда оснащен коммутационными выключателями, подключенными непосредственно к стеклоочистителю, противотуманным фарам, системе климат-контроля, охлаждающему вентилятору.

Предохранители Ниссан Замена, схемы подключения обозначения

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

Горит предохранитель снутри салона.

Горит предохранитель снутри салона.

Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей.

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

Данные элементы представляют собой плавкие материалы, способные проводить ток, но только в определённом силовом промежутке. В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена.

Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор. Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать.

Подобная организация помогает предотвратить воспламенение проводки и ряд других неприятных проблем.

Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Ниссан

Такая специфичность и важность блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла

Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них являются: Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно лучше

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан. Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки

Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже. Основной блок предохранителей, как правило, находится в салоне автомобиля.

Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке. Первый прибор в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.

Как правило, один из БП содержит только предохранители, а другой только реле.

Проверка предохранителей на авто без их извлечения.

Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте ниже , можно начинать ремонтные мероприятия

Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Но могу и ошибиться — издавна это было, уж запамятовал когда преды менял. Вправду стопы не горели, коротили провода в правом стопаре

Подскажите может быть какой — нибудь предохранитель за это отвечает. Лампочки в порядке, не уж то центральный переключатель. Его заменил и все стало пучком но за ссылки все равно огромное спасибо.

Огромное спасибо не пригодилось сейчас с тестором все провода прогнал отыскал в чем была причина, предохранитель под капотом перегорел. Либо какая лампа горитне горит. На древнем форуме нет схемы как у меня, пробовал разобраться по надписям так и не сообразил какой предохранитель отвечает за свет в салоне.

А пред на габариты, под капотом 10а, судя по сообщениям. Подскажите куда необходимо глянуть и что заменить.

Проблемы с электрооборудованием , как исправить? | Страница 8

Re: Предохранители (Y11)

подскажите пожалуйста проблема вот в чем: при зажигании и при работе двигателя когда он уже завелся, где то отходит какой то контакт.двигатель работает, греется к примеру и происходит щелчек релюхи зажигание отключается на несколько милисекунд и не успевая заглохнуть опять все приходит в норму.а бывает что щелкнет отключится и происходит сбой компа и холостые тож сбиваются.заглушиш вытащиш ключ потом опять вставиш,заведеш и все норм опять. когда двигатель уже хорошо прогреется после 1-2 км пути все прекращается и неконтакт уже не происходит.такой ощущение что отходит контакт где то либо в замке или везде где всё отвечает за работу двигателя. стартер я перетрёс,+ — от стартера к аккуму проверил.клемы новые затянуто все хорошо.зарядка в норме.сигналка тож там ниче не ест лишнего.диагностика показывает что двиг по датчикам работает идеально. т.е это именно в электрике и в отсутствии контакта к чему то проблема. электрики сказали нужно проверять все подряд от релюх до всех масс к двигателю, типо бывает что изза грязи или окисления какие то контакты перестают давать сигнал.и от компа вроде как масса тоже идет каким то проводом но я не знаю где и в какой области примерно пробовать шевелить релюшки и провода массы? я по электрике ваще ниче не понимаю.сами электрики не берутся искать типо долго.короч замучился уже.подскажите чтонить пожалуйста ?

Добавлено спустя 1 минуту 38 секунд:а и ещё забыл.двиг qg15de. заслонка механическая.кузов wfy11 . 2 wd

Добавлено спустя 25 дней 20 часов 49 минут 49 секунд:подскажите пожалуйста за что отвечает реле которая находится у водителя у правой ноги под пластмассовой защитой.небольшое синее реле прикручивается к железке а железка к кузову? замыкание происходит или даже кратковременный неконтакт при этой маргает чек и щёлкает это реле.когда заводиш тоже щелкает и мегает реле.при этом комп сбивается,сбиваются обороты а бывает что просто щелкнет не успеет заглохнуть и опять все в норме. на морозе вообще хрен заведеш машину если больше -10 во време работы стартера особенно крутит крутит и моргает чек с этим перебоем.замучился уже.подскажите что за реле и по какой цепи искать?

Блок в салоне

Находится с правой стороны от рулевой рейки за перчаточным ящиком. Там же должны быть размещены и некоторые реле.

• p, blockquote 5,0,0,0,0 —>
• Наиболее часто с обратной стороны крышки можно встретить описание на японском в виде иероглифов.
• p, blockquote 6,0,1,0,0 —>
• Схема
• p, blockquote 7,0,0,0,0 —>

1. p, blockquote 8,0,0,0,0 —>

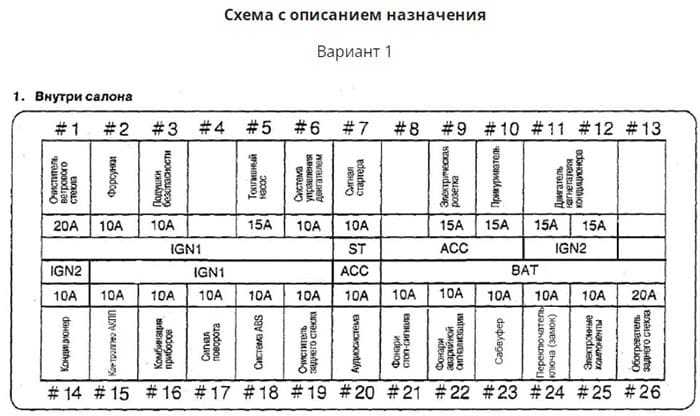

2. Таблица с описание (Вариант 1)
3. p, blockquote 9,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 10 на 15А.

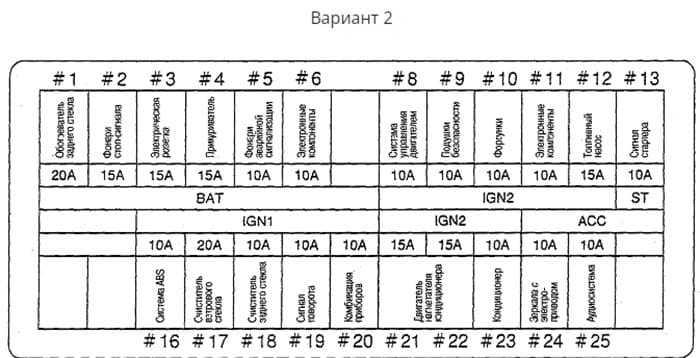

Обозначение (Вариант 2)

За прикуриватель отвечает предохранитель номер 4 на 15А.

Блок предохранителей

Располагается рядом с аккумуляторной батареей. Актуальную схему смотрите на крышке.

• p, blockquote 15,0,0,0,0 —>
• Вариант 1
• p, blockquote 16,0,0,0,0 —>

Барабан тормозной ланос артикул

1. p, blockquote 19,0,0,0,0 —>
2. Вариант 2
3. p, blockquote 20,0,0,0,0 —>

Блок с реле

• Он находится рядом с бочком омывающей жидкости.
• p, blockquote 22,0,0,0,0 —>
• Фото — схема
• p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

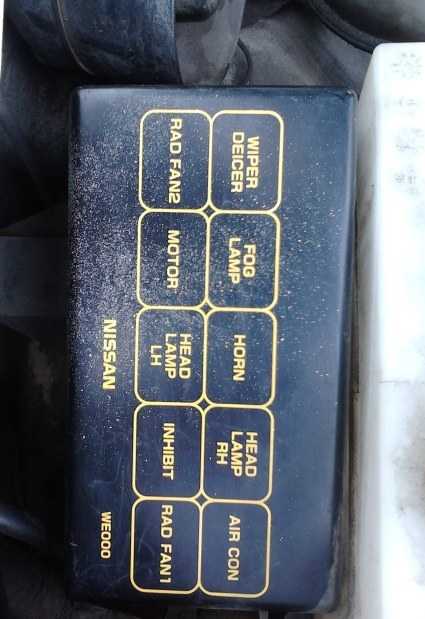

Расшифровка на русском

• wiper deicer — реле стеклоочистителя
• fog lamp — реле противотуманных фар
• horn — реле сигнала
• head lamp RH — реле передних фар (правая сторона)
• air con — реле кондиционера
• rad fan2 — реле вентилятора системы охлаждения 2
• motor — реле мотора
• head lamp LH — реле передних фар (левая сторона)
• inhibit — реле зажигания
• rad fan1 — реле вентилятора системы охлаждения 1

Таблица предохранителей wingroad и ad

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD

Таблица предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Номер WD000 (каталожный номер 24313-WD000) ставился на Nissan Wingroad и Nissan AD Y11 с 1999 по 2002 г.в. с двигателями QG13DE QG15DE QG18DE QG18DEN SR20VE (скорее всего только дорестайл Nissan Wingroad и Nissan AD Y11) и YD22DD (дизель).

Таблица предохранителей wingroad и ad

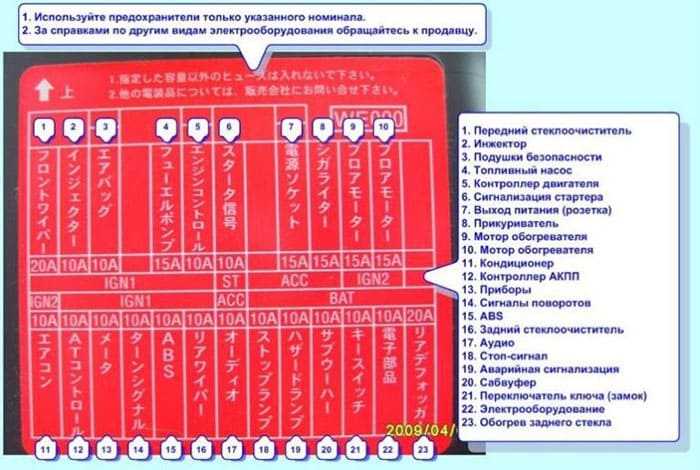

Расшифровка предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Таблица предохранителей wingroad и ad

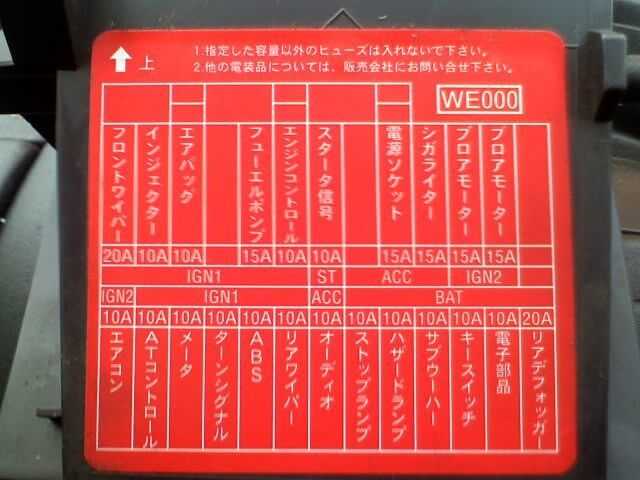

Номер WE000 (каталожный номер 24313-WE000) ставился на Nissan Wingroad Y11 с 2001 по 2004 г.в. с двигателями QG15DE QG18DE QG18DEN QR20DE (рестайл Nissan Wingroad Y11 и Nissan AD Y11) и YD22DD (дизель).

Таблица предохранителей wingroad и ad

Расшифровка предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Проезд перекрестка по встречной полосе

Таблица предохранителей wingroad и ad

Продажа б/у, контрактных и новых запчастей на Ниссан Вингроад, Виноград. Двигатели, кузовные детали, коробки передач, оптика, детали подвески на Nissan Wingroad с авторазборов и магазинов.

Покупка блока реле и предохранителей на Nissan Wingroad с авторазборки позволяет приобрести 100% оригинальную запчасть по приемлемой цене.

Синонимы запчасти: Блок предохранителей, Предохранительная коробка. Для уточнения цены, условий доставки и фото, Вы можете отправить вопросы продавцам, нажав кнопку «написать продавцу».

P11

Блоки в салоне

Схема расположение электронных блоков, предохранителей и реле

Назначение

1. блок предохранителей;
2. реле-прерыватель;
3. выключатель стоп-сигналов;
4. щиток приборов;
5. реле динамиков;
6. реле омывателя фар;
7. реле динамиков;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодового фонаря;
11. блок управления подушками безопасности;
12. блок управления АКПП;
13. блок управления двигателем;
14. реле кондиционера;
15. реле топливного насоса;
16. реле противотуманных фар;
17. реле электростеклоподъемников;
18. реле обогревателя заднего стекла;
19. кронштейн блока предохранителей;
20. реле охранной сигнализации;
21. реле-прерыватель;
22. реле системы зажигания;
23. реле-прерыватель;
24. реле вентилятора обдува салона

Основной блок с предохранителями

Вариант 1

Фотография.

Описание

Сверху вниз, с лева на права.

1. Мотор вентилятора
2. Кондиционер
3. Приборная панель
4. INJ (Система впрыска)
5. Электронные компоненты/ лампа салона
6. Мотор вентилятора
7. Сигналы поворота
8. Топливный насос
9. Подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживатель стекла заднего (при наличии)
13. Электронные компоненты приборной панели
14. Прикуриватель
15. ABS
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Щетки
22. Дополнительная розетка
23. Аудиосистема
24. Управление АКПП
25. Аварийная сигнализации

Таблица – схема

Вариант 2

Фотография

Таблица с обозначением

Блоки под капотом

Схема

Назначение

1. блок предохранителей в моторном отсеке;
2. блок управления ABS;
3. блок реле;
4. электродвигатель очислителя ветрового стекла;
5. реле предварительного разогрева для автомобилей с дизельным двигателем;
6. реле левой фары;
7. реле звукового сигнала;
8. реле вентилятора обдува радиатора;
9. реле блока управления двигателем;
10. реле вспомогательного оборудования;
11. реле 1 вентилятора обдува радиатора;
12. реле 2 вентилятора обдува радиатора;
13. реле нейтральной передачи;
14. реле кондиционера;
15. реле очистителя заднего стекла;
16. реле правой фары;
17. реле очистителя ветрового стекла

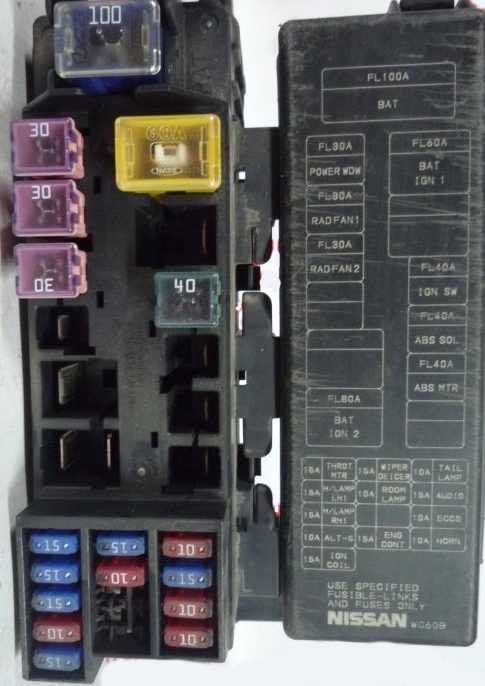

Пример фотографии блока с реле.

Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.

Монтажный блок с предохранителями

Вариант 1

Фото – схема

Описание

Вариант 2

Фото – схема

Перевод обозначений на русский

• hazard – аварийная сигнализация
• horn – звуковой сигнал
• alt s – сигнал возбуждения обмотки генератора
• tail – задние фонари
• abs sol – соленоид абс
• ign sw – вкл. зажигания
• abs mtr – мотор абс
• battery – аккумулятор
• h/lamp rh – правая фара
• h/lamp lh – левая фара
• audio – магнитола
• eng cont – блок управления двигателем
• ign coil – катушка зажигания
• throt motor – привод дроссельной заслонки
• inj – что-то про инжектор
• hid rh – ксенон правый
• hid lh – ксенон левый
• rr defog – задние противотуманные фары
• rad fan 1,2,3 – пропеллер радиатора 1,2,3
• main – основной пред хз на что
• power window – эл. стеклоподъёмники

Блоки предохранителей

Условно блоки разделены на 2 категории в зависимости от места расположения, а именно это элементы в подкапотном пространстве и в салоне.

Блок предохранителей в салоне

Для обустройства салона используются предохранители для работы прикуривателя, обогрева заднего стекла, кондиционера и так далее.

В таблице представлены разные предохранители из автомобиля Ниссан Санни fb15. Расшифровка позволяет подобрать, где находится элемент, чтобы при необходимости можно было с легкостью его отыскать и заменить.

Название	Защищаемые цепи
10А	Зеркала, аварийная сигнализация, электронные компоненты в виде дополнительных устройств, система управления коробкой переключения передач, освещение в салоне автомобиля, кондиционер, стартер, поворотные огни, ABS.
15А	Стоп-сигнал, отопительная система спереди, прикуриватель, система топливного насоса.
20А	Система обогрева заднего стекла, передние дворники.

которые присутствуют в системе автомобиля, поэтому при выходе из строя какого-либо из элементов следует определить его маркировку и расположение. Данная информация располагается на крышке блока предохранителей.

Блок предохранителей под капотом

В автомобиле Nissan Sunny FB15 под капотом располагается несколько реле, расшифровка которых требует особой внимательности во избежание технических сложностей в последующем.

В данной таблице представлены основные из них.

Название	Защищаемые цепи
Fr fog lamp	Система управления противотуманными фарами.
Throat motor	Система управления дроссельной заслонкой.
Inhibit clutch inter luck	Реле для запрещения запуска двигателя.
Air con	Реле для системы кондиционирования воздуха в салоне.
Horn	Реле для управления звуковым сигналом в автомобиле.
Rad fun	Система управления электродвигателем для вентилятора в системе управления.

Предохранители Ниссан Замена, схемы подключения обозначения

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

Как правило, они в обязательном порядке располагаются на корпусе или крышке блока предохранителей, а также в техническом паспорте, приложенном к автомобилю при покупке. Это делается путём глушения мотора, выключения зажигания и отсоединения клемм аккумулятора.

Горит предохранитель снутри салона.

Горит предохранитель снутри салона.

Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей.

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

Данные элементы представляют собой плавкие материалы, способные проводить ток, но только в определённом силовом промежутке. В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена.

Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор. Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать.

Подобная организация помогает предотвратить воспламенение проводки и ряд других неприятных проблем.

Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Ниссан

Такая специфичность и важность блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла

Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них являются: Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно лучше

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан. Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки

Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже. Основной блок предохранителей, как правило, находится в салоне автомобиля.

Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке. Первый прибор в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.

Как правило, один из БП содержит только предохранители, а другой только реле.

Проверка предохранителей на авто без их извлечения.

https://youtube.com/watch?v=Ath2RD4UWgI

Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте ниже , можно начинать ремонтные мероприятия

Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Но могу и ошибиться — издавна это было, уж запамятовал когда преды менял. Вправду сто

Основные причины перегорания предохранителей

Зачастую водитель заменяют перегоревший предохранитель на тот, который не соответствует по маркировке и номинальному напряжению. В связи с этим, в процессе применения он начинает плавиться, нарушая тем самым целостность всей цепи. К примеру, если предохранитель рассчитан на 12 ампер, а через него пропускается сила тока в 15 ампер, то он начинает постепенно деформироваться и плавиться. Поэтому специалистами рекомендуется изначально определить мощность и только после этого подбирать предохранитель или реле, поскольку так можно рассчитывать на бесперебойное и надежное функционирование всех узлов автомобиля.

Важной особенностью считается и тот факт, что такое замыкание может обернуться нарушением в работе и других систем автомобиля, что чревато более серьезными поломками, и, как следствие, денежными расходами

Правила замены предохранителей

В предохранителях, используемых на Nissan Sunny FB15, присутствует плавкая вставка, помещенная в пластиковый корпус с металлическими контактами для прямой установки в монтажный блок.

Надежное соединение обеспечивается за счет состыковки изделия с корпусом, поэтому вытащить такой элемент непросто, так как нужно использовать пластиковый пинцет, предназначенный для подобных манипуляций.

Запрещается использовать такие металлические инструменты, как отвертки, плоскогубцы и пассатижи, так как это может привести к появлению свободного тока и, как следствие, повреждению всей цепи.

Если под рукой нет никакого из указанных инструментов, можно попытаться вытащить предохранитель руками. Но, к сожалению, не всегда удается его поддеть, поэтому на практике данный способ не всегда результативен.

Установить предохранитель очень просто, так как нужно просто «ввести» металлические контакты в пазы, прочно усадив их. Если после замены перегоревшего предохранителя или реле система все равно не работает, то в этом случае следует отправиться на СТО для выявления истинной причины выхода из строя оборудования.

Предохранители в автомобиле Nissan Sunny FB15 – это элементы, которые расположены в салоне и под капотом. Основная их задача заключается в предотвращении перепадов направления в электрической цепи. Благодаря этому обеспечивается стабильная работа узлов и устройств, которые располагаются на протяжении всей цепи. Однако, чтобы обеспечить такую работу, рекомендуется своевременно проводить техническое обслуживание всех узлов автомобиля, в том числе и блоков предохранителей.

Источник
