Volkswagen t4

Блоки под капотом

Блок предохранителей и реле

Находится рядом с аккумулятором. Состоит из плавких вставок высокой мощности подключенных к аккумулятору и отдела с предохранителями и реле.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

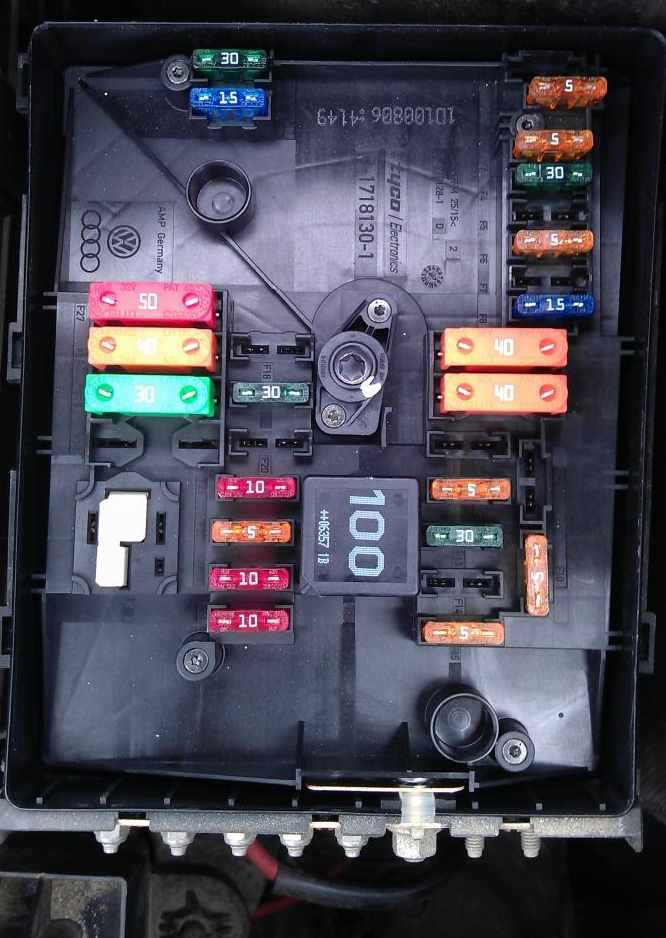

Вариант 1

Фотография

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

p, blockquote 11,0,1,0,0 —>

Предохранители

10А Расходомер воздуха (дизельный а/м) Электромагнитный клапан ограничения давления наддува (дизельный а/м) Переключающий клапан радиатора системы рециркуляции ОГ (дизельный а/м) Блок управления для работы на газе Реле запорного клапана Клапан высокого давления для работы на газе

Реле

p, blockquote 13,0,0,0,0 —>

• A1 — Главное реле, Реле электропитания электронных компонентов двигателя
• A2 — Реле насоса вторичного воздуха, Реле дополнительного насоса системы охлаждения, Реле запорных газовых клапанов, Перемычка

Вариант 2

Фотография

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

1	30А блок управления ABS
2	30А блок управления ABS
3	не используется
4	5А блок управления бортовой сети
5	20А сигнал, реле звукового сигнала
6	20А катушка зажигания
7	5А выключатель педали тормоза, блоки управления двигателем, датчик положения педали сцепления
8	10А клапан рециркуляции ОГ, электромагнитный клапан 1 абсорбера, блок управления вентилятора радиатора, электродвигатель привода воздушной заслонки впускных каналов
9	10А реле топливного насоса (BDJ, BJB)
10	10А клапан рециркуляции ОГ, электромагнитный клапан ограничения давления наддува, переключающий клапан радиатора системы рециркуляции ОГ
11	25/30А блок управления Motronik (ВСА, 8GU), блок управления системой впрыска дизельного двигателя (BDJ. BJB)
12	10А лямбда-зонд (ВСА), лямбда-зонд после катализатора (ВСА)
13	не используется
14	не используется
15	40А стартер (цепь питания 50)
16	15А блок управления рулевой колонки
17	10А блок управления комбинации приборов
18	не используется
19	15А R магнитола, блок управления с дисплеем радионавигационной системы
20	10А блок управления электроники управления мобильного телефона
21	не используется
22	не используется
23	не используется
24	10А диагностический интерфейс шин данных
25	25А резерв, 10А блок управления Motronik
26	5А реле электропитания клеммы 30
27	10А нагревательный резистор системы вентиляции картера двигателя
32	40А свеча накаливания 1, 2, 3
33	15А свеча накаливания 4, топливный насос
34	не используется
35	не используется
35	не используется
37	не используется
38	10А исполнительный электродвигатель корректора фар
39	5А датчик уровня и температуры масла, блок управления комбинации приборов
40	20А Питание предохранителей в салоне
41	5А реле топливного насоса
42	10А реле свечей накаливания, расходомер воздуха
43	не используется
44	не используется
45	15А лямбда-зонд
46	не используется
47	40А блок управления бортовой сети, Левая фара (а/м с центральным замком)
48	40А блок управления бортовой сети, Правая фара (а/м с центральным замком)
49	не используется
50	50А свечи накаливания
51	40А свечи накаливания, реле насоса вторичного воздуха, электродвигатель насоса вторичного воздуха
52	не используется
53	25А блок управления двери водителя, блок управления двери переднего пассажира
54	50А блок управления вентилятора радиатора

Плавкие вставки высокой мощности

p, blockquote 20,0,0,0,0 —>

Общая схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,1,0,0,0 —>

Расшифровка

p, blockquote 23,0,0,0,0 —>

1. 150/200А — Генератор
2. 50/80А -Блок управления усилителя рулевого управления
3. 50А — Блок управления вентилятора радиатора
4. 80А — Реле разгрузки контакта X либо Блок предохранителей C -SC-
5. 80А — Не используется либо Блок предохранителей C -SC-
6. 100А — Блок предохранителей C -SC- либо 40А — Реле малой мощности нагрева
7. 80А — Реле большой мощности нагрева либо Блок предохранителей C -SC-

Блок предохранителей УАЗ Симбир 3162, 31602

Обозначение на рисунке блока предохранителей:

• К2 — реле стеклоочистителя;
• К3 — релюшка указателей поворота;
• К4 — элекро реле включения ближнего освещение фар;
• К5 — релюшка включения дальнего свечения фонарей;
• К6 — дополнительное (разгрузочный) переключатель;
• К7 — соленоид включения обогрева заднего стекла;
• К8 — электромагнит включения противотуманных светильников;
• F1-F23 — плавкие предохранители (см. таблицу)

Cхема блока предохранителей:

Энергоблок установлен в салоне машины, слева, под панелью измерительных приборов, напротив сиденья водителя.

Расшифровка блока предохранителей УАЗ Симбирь 31602:

Обозначение	Сила тока, А	Защищаемые цепи
Сборочный электро модуль
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближнее свечение правой электро фары
F3	10	Дальнее освещенность правого фонаря
F4	10	Правый противотуманный светильник
F5	30	Система стекло подъемников дверей, электрический привод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и омыватели стекол
F10	20	Релюшка очистителей фонарей
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний накал левого фонаря
F13	10	Дальняя освещенность левого светильника и сигнализатор дальнего света фонаря
F14	10	Левая противотуманка
F15	20	Система блокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Печка, прикуриватель, переключатель обогрева заднего стекла
F19	10	Комбинация приборов, переключатель освещения заднего хода, бортовая система контроля
F20	7,5	Задний противотуманный
F21	10	Резервный электрический предохранитель
F22	20	Запасная электро пробка
F23	30	Аварийная пробка

Главная релюха 90.3747-10 (РФ) расположена на щитке передка, над движком, рядом с релюхой топливного насоса.

Соленоид топливного насоса типа 90.3747-10 (РФ) устанавливается на щитке передка, над мотором, рядом с главным электромагнитом КМПСУД и промежуточной релюшкой включения стартера (втягивающего соленоида).

Промежуточная релюха стартера устанавливается на щитке переда, над мотором, рядом с главной релюшкой КМПСУД и реле топливного насоса.

Цепь главного соленоида, идущая от аккумулятора, защищена от коротких замыканий на «массу» жгутовым
плавким предохранителем на 20 А типа 688670-7 (АМР) или 354.3722 (РФ). Одновременно, цепь зажигания КМПСУД защищена от коротких замыканий на «массу» жгутовой плавкой электро пробкой 10 А типа 688670-5 (АМР) или 352.3722 (РФ). Пробки ставятся в колодки, которые крепятся:

• 20А — к главной релюхи;
• 10А — к релюшке электрического бензонасоса.

Блок у левой стойки

Он расположен слева в пространстве для ног под приборной панелью и состоит из 2 блоков: Блок предохранителей B и Блок предохранителей и реле C.

Фото пример

Блок предохранителей B

Обозначение

p, blockquote 20,0,0,0,0 —>

1	25А блок управления двери водителя
2	10А Диагностический разъём (Т16/16)
3	25А блок управления ABS
4	40А блок управления ABS
5	Резерв
6	Резерв
7	30А насос омывателя фар
8	15А реле 1 противоугонной сигнализации
9	Резерв
10	15А блок управления с дисплеем магнитолы и навигационной системы
11	7,5А блок управления электроники управления мобильного телефона, блок управления тахографа
12	30А выключатель отопления и изменения мощности обогрева, реле вентилятор приточного воздуха
13	7,5А таймер автономного отопителя
14	30А регулятор обогрева сиденья водителя, регулятор обогрева сиденья переднего пассажира
15	10А выключатель освещения грузовой платформы
16	10А выключатель отопления и изменения мощности обогрева, блок управления климатической установки, CD-чейнджер
17	10А выключатель внутреннего освещения
18	Резерв

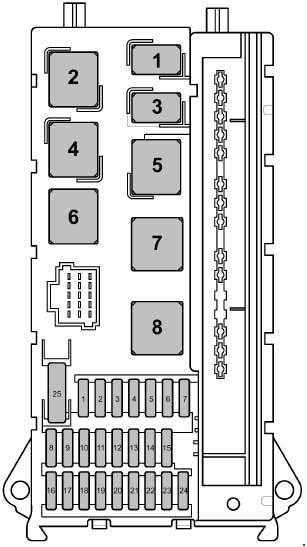

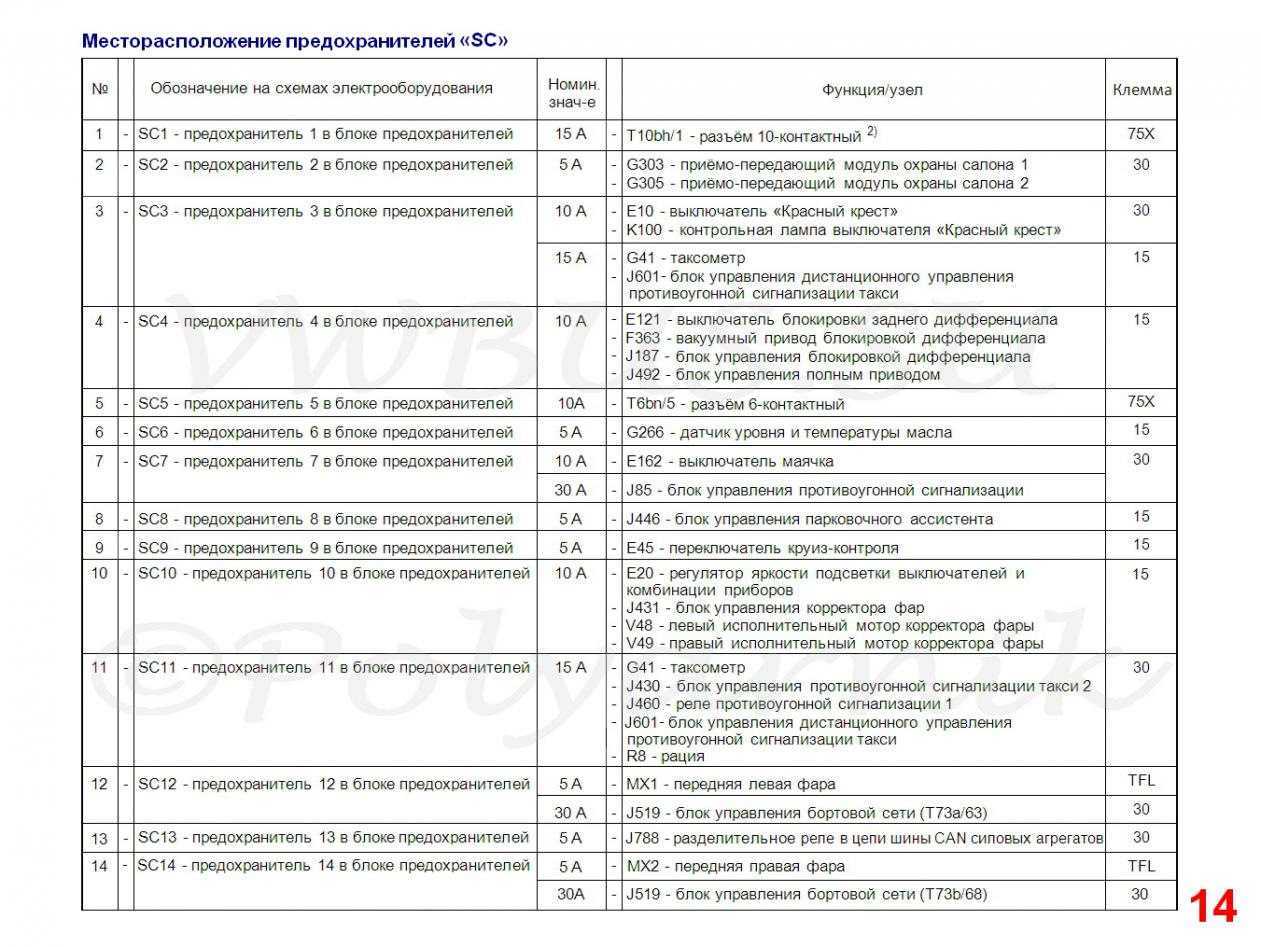

Блок предохранителей и реле C

Фото — пример

p, blockquote 26,0,0,0,0 —>

1. Реле звукового сигнала
2. Переключающее реле 2 электродвигателя стеклоочистителя
3. Реле топливного насоса
4. Переключающее реле 1 электродвигателя стеклоочистителя
5. Реле электропитания, кл. 50
6. Реле электропитания клеммы 15
7. Реле электропитания электронных компонентов двигателя
8. Реле 2 электропитания, кл. 15

Предохранители

p, blockquote 27,0,0,0,0 —>

1	15А Сигнал высокого тона
2	25А Электронный замок зажигания Блок управления эл. блокировки рулевой колонки
3	10А Электронный замок зажигания Блок управления комбинации приборов Блок управления двигателя(с мая 2012 года,)
4	5А Переключатель освещения Центральная панель управления передней панели
5	30А Электродвигатель стеклоочистителя
6	15А Подкачивающий топливный насос
7	5А Блок управления рулевой колонки
8	20А Блок управления двигателя
9	20/25А Предохранитель 6 в блоке предохранителей В (с ноября 2008 до мая 2009) Блок предохранителей D (с мая 2009 до ноября 2013)
10	10А Расходомер воздуха (с мая 2012) Модуль оценки уровня восстановителя (с мая 2012) Нагревательный резистор системы вентиляции картера двигателя (с мая 2012) Регулятор давления топлива Переключающий клапан радиатора системы рециркуляции ОГ (с мая 2012) Обратный клапан подачи восстановителя (с мая 2012) Насос радиатора системы рециркуляции ОГ (с мая 2012) Насос восстановителя (с мая 2012 года,)
11	15А Реле разгрузки 2 клеммы 15 (только для а/м весового класса 3,8 т) Предохранитель 1 в блоке предохранителей D Предохранитель 2 в блоке предохранителей D
12	10А Блок управления подушек безопасности
13	15А Выключатель освещения вещевого отделения Прикуриватель
14	5А Переключатель освещения Блок управления комбинации приборов Диагностический разъём
15	5А Выключатель отопителя и выбора режима работы Регулятор корректора фар Исполнительный электродвигатель корректора левой и правой фары
16	10А Главный выключатель системы стоп-старт Выключатель нейтрального положения КП Датчик уровня и температуры масла Реле топливного насоса Реле прокачки ОЖ после выкл. двигателя Блок управления свечей накаливания Реле электропитания, кл. 50 Реле стартера 1 (с ноября 2013) Реле стартера 2 (с ноября 2013) Электромагнитный клапан ограничения давления наддува Клапан контура циркуляции ОЖ Клапан заслонки ОГ (с ноября 2013) Клапан дозирования топлива Переключающий клапан радиатора системы рециркуляции ОГ Нагревательный элемент лямбда-зонда
17	10А Блок управления подушек безопасности
18	7,5А Выключатель стоп-сигналов (с июля 2006 до ноября 2011) Концевой выключатель педали тормоза -F63- (с июля 2006 до ноября 2011) Реле разгрузки кл. 15 Стабилизатор напряжения (с ноября 2011) Реле спецнадстроек, кл. 15 (с ноября 2011) Реле разгрузки 3 для кл. 15 (с ноября 2011 года)
19	7,5А Блок управления бортовой сети (освещение салона)
20	25А Блок управления бортовой сети
21	5А Расходомер воздуха Блок управления двигателя
22	5А Выключатель стоп-сигналов (до июня 2006) Концевой выключатель педали тормоза (до июня 2006) Датчик поперечного ускорения (с июля 2006) Датчик продольного ускорения (с июля 2006) Блок управления ABS (с июля 2006)
23	25А Стартер Блок управления бортовой сети
24	10А Резерв, клемма -15- Блок управления системы регулирования АКБ (с мая 2013 года,)
25	30А Розетка 12 В

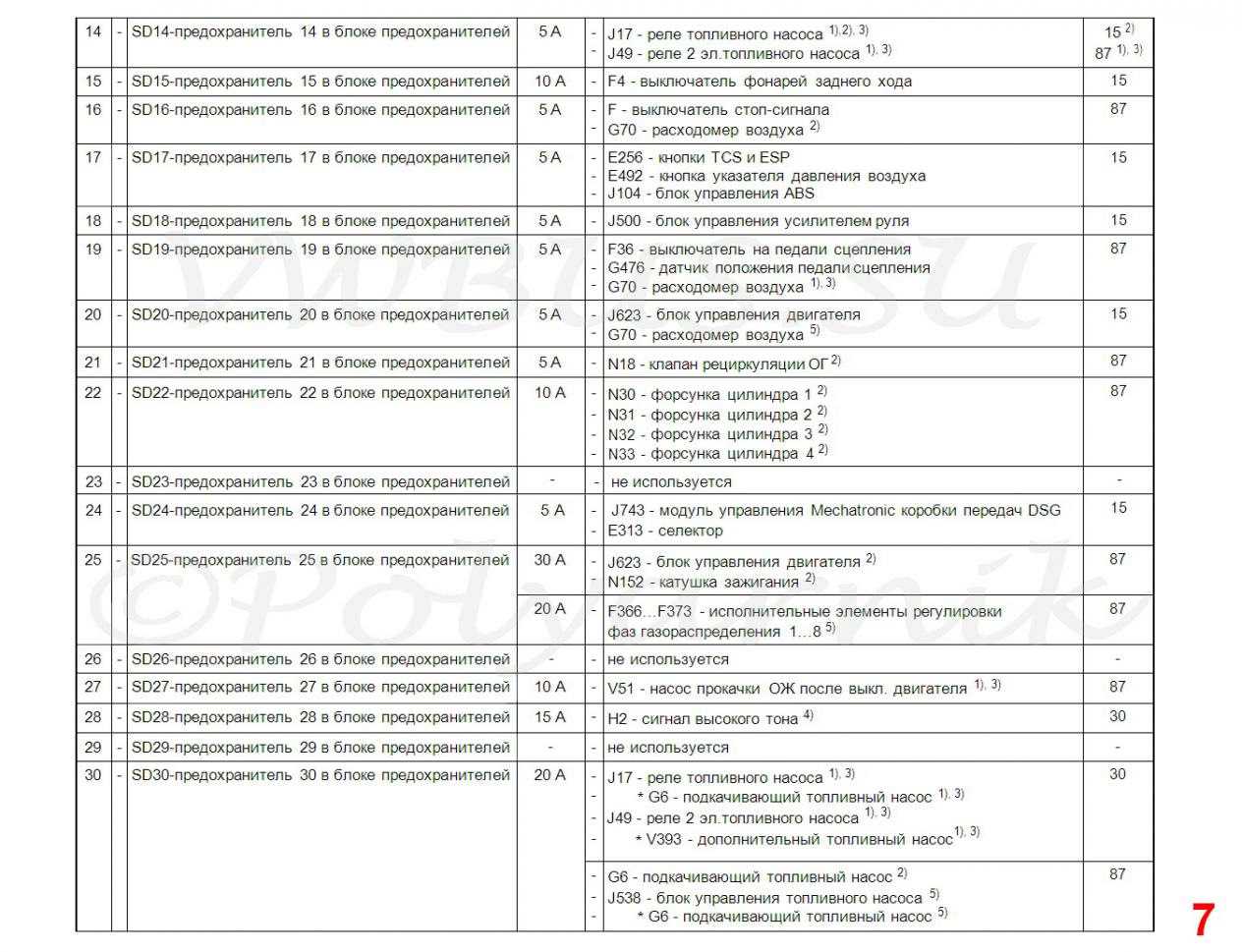

Блок предохранителей на аккумуляторе

он состоит из предохранителей большой мощности.

Схема

Описание

1	Блок управления свечей накаливания 80А
2	40/60 / 80A Блок управления вентилятором радиатора, Вентилятор радиатора
3	80А Блок управления бортовой сетью, Реле питания электронных компонентов двигателя Блок предохранителей C
4	150 А Второй аккумулятор, Главный предохранитель для дополнительного оборудования Блок предохранителей D
5	150A Реле питания клеммы 15, реле звукового сигнала, блок управления бортовой сетью Блок предохранителей B или блок предохранителей C
6	Реле слива кл. 15, силовое реле 1 Предохранитель с подогревом лобового стекла Блок предохранителей D
7	150А Нагревательный элемент дополнительного воздушного отопителя

Блок предохранителей на аккумуляторе

Он состоит из плавких вставок высокой мощности.

p, blockquote 12,0,0,0,0 —>

1	80А Блок управления свечей накаливания
2	40/60/ 80А Блок управления вентилятора радиатора, Вентилятор радиатора
3	80А Блок управления бортовой сети, Реле электропитания электронных компонентов двигателя Блок предохранителей C
4	150А Вторая АКБ, Главный предохранитель дополнительного оборудования Блок предохранителей D
5	150А Реле электропитания клеммы 15, Реле звукового сигнала, Блок управления бортовой сети Блок предохранителей B либо Блок предохранителей C
6	Реле разгрузки кл. 15, Реле 1 электропитания Предохранитель обогрева ветрового стекла Блок предохранителей D
7	150А Нагревательный элемент дополнительного воздушного отопителя

Блок у левой стойки

Он расположен слева в пространстве для ног под приборной панелью и состоит из 2 блоков: Блок предохранителей B и Блок предохранителей и реле C.

Фото пример

Блок предохранителей B

Схема

Обозначение

1	25А блок управления двери водителя
2	10А Диагностический разъём (Т16/16)
3	25А блок управления ABS
4	40А блок управления ABS
5	Резерв
6	Резерв
7	30А насос омывателя фар
8	15А реле 1 противоугонной сигнализации
9	Резерв
10	15А блок управления с дисплеем магнитолы и навигационной системы
11	7,5А блок управления электроники управления мобильного телефона, блок управления тахографа
12	30А выключатель отопления и изменения мощности обогрева, реле вентилятор приточного воздуха
13	7,5А таймер автономного отопителя
14	30А регулятор обогрева сиденья водителя, регулятор обогрева сиденья переднего пассажира
15	10А выключатель освещения грузовой платформы
16	10А выключатель отопления и изменения мощности обогрева, блок управления климатической установки, CD-чейнджер
17	10А выключатель внутреннего освещения
18	Резерв

Блок предохранителей и реле C

Фото – пример

Схема

Назначение

Реле

1. Реле звукового сигнала
2. Переключающее реле 2 электродвигателя стеклоочистителя
3. Реле топливного насоса
4. Переключающее реле 1 электродвигателя стеклоочистителя
5. Реле электропитания, кл. 50
6. Реле электропитания клеммы 15
7. Реле электропитания электронных компонентов двигателя
8. Реле 2 электропитания, кл. 15

Предохранители

1	15А Сигнал высокого тона
2	25А Электронный замок зажигания Блок управления эл. блокировки рулевой колонки
3	10А Электронный замок зажигания Блок управления комбинации приборов Блок управления двигателя(с мая 2012 года,)
4	5А Переключатель освещения Центральная панель управления передней панели
5	30А Электродвигатель стеклоочистителя
6	15А Подкачивающий топливный насос
7	5А Блок управления рулевой колонки
8	20А Блок управления двигателя
9	20/25А Предохранитель 6 в блоке предохранителей В (с ноября 2008 до мая 2009) Блок предохранителей D (с мая 2009 до ноября 2013)
10	10А Расходомер воздуха (с мая 2012) Модуль оценки уровня восстановителя (с мая 2012) Нагревательный резистор системы вентиляции картера двигателя (с мая 2012) Регулятор давления топлива Переключающий клапан радиатора системы рециркуляции ОГ (с мая 2012) Обратный клапан подачи восстановителя (с мая 2012) Насос радиатора системы рециркуляции ОГ (с мая 2012) Насос восстановителя (с мая 2012 года,)
11	15А Реле разгрузки 2 клеммы 15 (только для а/м весового класса 3,8 т) Предохранитель 1 в блоке предохранителей D Предохранитель 2 в блоке предохранителей D
12	10А Блок управления подушек безопасности
13	15А Выключатель освещения вещевого отделенияПрикуриватель
14	5А Переключатель освещения Блок управления комбинации приборов Диагностический разъём
15	5А Выключатель отопителя и выбора режима работы Регулятор корректора фар Исполнительный электродвигатель корректора левой и правой фары
16	10А Главный выключатель системы стоп-старт Выключатель нейтрального положения КП Датчик уровня и температуры масла Реле топливного насоса Реле прокачки ОЖ после выкл. двигателя Блок управления свечей накаливания Реле электропитания, кл. 50 Реле стартера 1 (с ноября 2013) Реле стартера 2 (с ноября 2013) Электромагнитный клапан ограничения давления наддува Клапан контура циркуляции ОЖ Клапан заслонки ОГ (с ноября 2013) Клапан дозирования топлива Переключающий клапан радиатора системы рециркуляции ОГ Нагревательный элемент лямбда-зонда
17	10А Блок управления подушек безопасности
18	7,5А Выключатель стоп-сигналов (с июля 2006 до ноября 2011) Концевой выключатель педали тормоза -F63- (с июля 2006 до ноября 2011) Реле разгрузки кл. 15 Стабилизатор напряжения (с ноября 2011) Реле спецнадстроек, кл. 15 (с ноября 2011) Реле разгрузки 3 для кл. 15 (с ноября 2011 года)
19	7,5А Блок управления бортовой сети (освещение салона)
20	25А Блок управления бортовой сети
21	5А Расходомер воздуха Блок управления двигателя
22	5А Выключатель стоп-сигналов (до июня 2006) Концевой выключатель педали тормоза (до июня 2006) Датчик поперечного ускорения (с июля 2006) Датчик продольного ускорения (с июля 2006) Блок управления ABS (с июля 2006)
23	25А Стартер Блок управления бортовой сети
24	10А Резерв, клемма -15- Блок управления системы регулирования АКБ (с мая 2013 года,)
25	30А Розетка 12 В

Блоки в салоне

Главный блок предохранителей

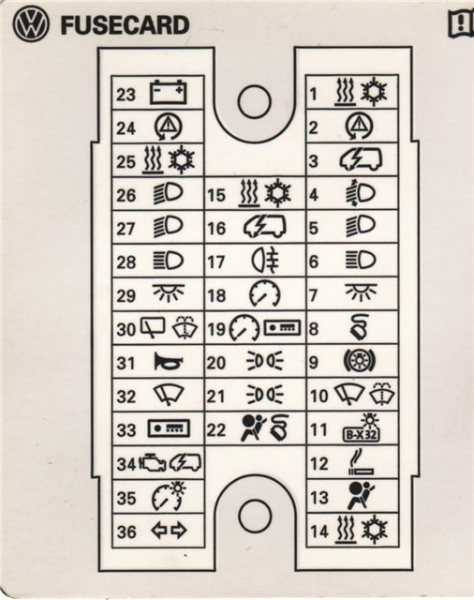

Он находится в торце приборной панели слева и закрыт защитной крышкой. На обратной стороне должна находится актуальная схема с обозначением предохранителей.

Схема блока

Подробное описание

Блок с реле

Основной блок с реле находится под самой панелью, со стороны водителя.

Фото – схема

Обозначение

Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.

Блок в салоне

Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.

Основной блок

Фото пример

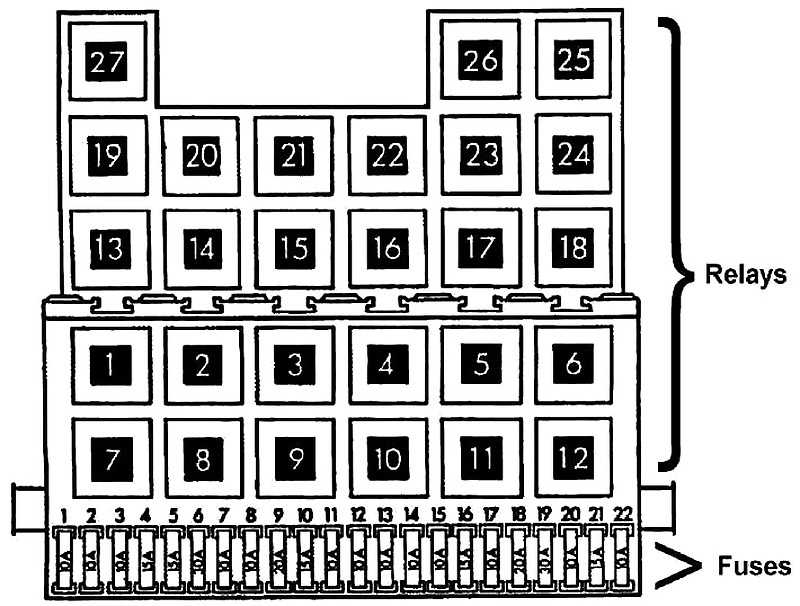

Схема

Назначение реле

1. (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
2. (174) Реле очистителя/омывателя заднего стекла
3. (30/109) Реле системы управления двигателем
4. (18) Реле 1 вспомогательных цепей зажигания
5. Резерв
6. (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
7. (95) Реле насоса омывателя фар
8. (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
9. (36) Зуммер предупреждения о не выключенных фарах
10. (53) Реле противотуманных фар
11. (53) Реле звукового сигнала
12. (167) Реле топливного насоса

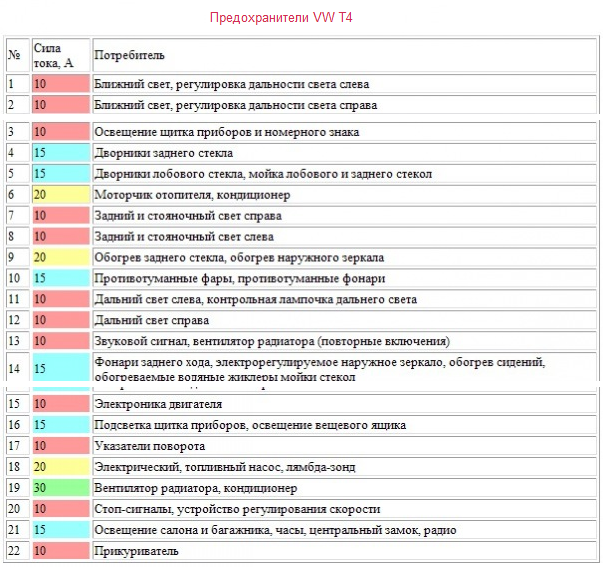

Расшифровка предохранителей

1	10А Левая фара — ближний свет, корректор фар
2	10А Правая фара — ближний свет, корректор фар
3	10А Лампы подсветки номерного знака
4	15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование
5	15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01)
6	30А Система кондиционирования, электродвигатель вентилятора отопителя
7	10А Лампы переднего правого габарита /заднего правого габарита
8	10А Лампы переднего левого габарита /заднего левого габарита
9	20А Обогрев заднего стекла, обогрев наружного зеркала
10	15А Противотуманные фары, противотуманные фонари
11	10А левая фара-дальний свет
12	10А Правая фара-дальний свет
13	10А Звуковой сигнал
14	10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода
15	10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля
16	15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов
17	10А Дополнительный отопитель
18	20А Система управления двигателем, топливный насос
19	10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости
20	10А Стоп-сигналы
21	15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система
22	10А Предохранитель прикуривателя, магнитола

Дополнительный блок предохранителей

Он находится под основным блоком.

Обозначение

1	15А Разъем питания дополнительного оборудования
2	15А Разъем электрооборудования прицепа
3	10А Опознавательный плафон на крыше
4	20А Дополнительный отопитель (АС V/AH Y/A J T/AU F)
5	10А Антиблокировочная система тормозов(ABS)
6	ЗА Телефон
7	15А Такси
8	10А Вентилятор на крыше
9	15А Аудиосистема, комбинация приборов
10	15А Центральный замок
11	15А Подогреватель сидений
12	30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
13	ЗА Телефон (ACV/AH Y/AJT/AU F)
14	30А Система кондиционирования – ручное автоматическое управление температурой
15	20А Дополнительный отопитель

Дополнительный блок реле 1

Расположен в верней части основного блока.

Схема

Описание

1	(53) Реле насоса охлаждающей жидкости
2	(125) Реле системы управления частотой вращения холостого хода (АМ)
3	(137) Блок управления свечами накаливания (ABL)
4	(53) Реле 2 вспомогательных цепей зажигания (некоторые модели)
5	(53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером)
F1	(30) Предохранитель цепи стеклоподъемников
F2	(15) Блок управления двигателем
F3	(15) Исполнительный механизм

Дополнительный блок реле 2

Он находится за приборной панелью в центре.

Схема

Обозначение

1	(106) Реле дополнительного отопителя
2	Переключающее реле динамика аудиосистемы /телефона
3	(53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух)
4	(114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой
5	(152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель)
6	(38) Реле привода переключения забора воздуха(кондиционер /отопитель)
7	(53) Реле генератора (AES, с генератором 150А)
8	(53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой)
9	(175) Реле выключателя запрещения запуска /реле фонарей заднего хода
10	(87) Блок управления подключением ступиц колес

Схема предохранителей Фольксваген крафтер прикуриватель

Блок предохранителей Мерседес Спринтер Фольксваген Крафтер A9069004600

Фольксваген Транспортер, VW T4, схема предохранителей

https://youtube.com/watch?v=ejr1ZqbhnAA

VW T5 Предохранитель прикуривателя

Замена предохранителей на Фольксваген Поло 9N.

https://youtube.com/watch?v=38W-HAs8pqA

Как снять прикуриватель на автомобиле поло седан

как снять блок реле и предохранителей

Как снять блок предохранителей volkswagen polo sedan

VW-T4: Замена штатных динамиков в торпеде

Предохранитель-индикатор, демонстрация работы

Golf Замена лампы подсветки крутилок отопителя «печки»

Также смотрите:

• Мерседес е класс 1998 год тесты
• Видео тест драйв Ниссан кашкай и тойота рав 4
• Неисправность коробки передач Форд фьюжн
• Как узнать какой кузов у Toyota Corolla
• Как снять магнитолу Мазда демио видео
• Как определить газы в системе охлаждения КАМАЗ
• Шкода рапид против Хендай Солярис тест драйв
• Плохо заводится утром Пежо партнер
• Когда у Форда износ двигателя
• Схема гидравлического включения скоростей акпп Лексус
• Фары на крышу автомобиля Мазда
• Хендай Акцент дверь не могу открыть заднею
• Киа рио рестайлинг лампы в птф
• Мерседес Бенц е 212 видео тест драйв
• Поменять катушку зажигания на Ситроен с4
