Подробная электросхема волги газ-24

Замена блоков предохранителей :: АвтоМотоГараж

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121.

Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

1. Подготовка к работе.
2. На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ !!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).

1. Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.
2. И вот что должно получиться:

Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

• Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.
• Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

Замена проводки

Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Эволюция и модернизация автомобилей ГАЗ-3110: особенности электросхемы

Каждый автовладелец должен разбираться в электросхеме своего автомобиля. Эти знания помогут при необходимости выполнить ремонт проводки и найти неисправность. Несмотря на то, что автомобили отечественного производства не комплектуются таким количеством приборов и устройств, как импортные авто, их схемы также достаточно сложные. Что представляет собой электросхема ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

• систему запуска мотора;
• зажигания, в которую входят распределитель, свечи, катушка и т.д.;
• внешнее освещение авто, в том числе противотуманная оптика, световая сигнализация и поворотники;
• приборная панель;
• освещение салона, а также все устройства, установленные в нем;
• система обогрева — печка;
• стеклоочистительный узел;
• устройство корректировки освещения фар;
• система управления двигателем на микропроцессоре;
• монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о профилактике электросети:

1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

Простой и эффективный способ диагностики коммутатора в автомобиле ГАЗ описан на видео ниже (автор — канал altevaa TV).

Алгоритм поиска неисправностей в электропроводке

Утечки тока, короткие замыкания или повреждения, вызывающие срабатывание защиты от перегрузки в электропроводке обнаруживаются двумя путями. Потребуется вскрытие соединительных коробок и разборка соединений в них. Нужно разобраться, откуда в коробки приходит питание и куда уходит. Для этого придется найти их все и понять, как они соединены между собой, к каким подключены розетки, а к каким – выключатели.

Квартирная распределительная сеть. Схема

Потребуется разобраться в назначении соединений в коробках.

Назначение соединения	Отличительные признаки	Цвет проводов
Фазные проводники	Однополюсный указатель напряжения (индикатор) показывает «фазу»	Белый, черный, серый, коричневый, красный
Нулевые рабочие (совмещенные) проводники	Фаза не определяется, проводов в этом соединении – больше всего.	Голубой (синий)
Коммутация освещения	Задействованы всего два проводника. В одной коробке таких соединений может быть несколько	Разные
Нулевые защитные проводники	В тарой электропроводке не используются	Желто-зеленый

Назначение соединений в соединительной коробке Перед тем, как переходить к поискам поврежденных участков, фазные провода в коробках рассоединяют. При этом все соединения и проводники осматриваются на предмет повреждения изоляции. Чаще всего место повреждения находят именно в соединительных коробках.

Первый способ поиска – использование мультиметра в режиме прозвонки цепей (омметра). Годится только для поиска замыканий, для других видов повреждений подойдет только мегаомметр.

Измеряют сопротивление между фазным и нулевым проводником в обе стороны от соединительной коробки. Цель измерений – найти участок электропроводки между двумя коробками, в котором есть повреждение. При наличии отходящего кабеля к розетке или выключателю – проверяется и он.

Для проводов от светильников проверяется сопротивление между ними и нулевым проводом при вывернутых лампочках.

Участок проводки с низким сопротивлением исключается из схемы и в будущем заменяется на новый. Если в помещении планируется косметический ремонт, можно временно проложить кабель в пластиковом канале.

Второй способ применяется только в случаях:

• Надежности аппарата защиты
• При включении поврежденного участка нет запаха горелой изоляции, искр
• Невозможности найти повреждение другим способом

Поиск начинается от щитка с автоматическим выключателем (УЗО). В первой соединительной коробке разбирается соединение фазных проводников, провода разводятся в стороны. Подается напряжение. Если срабатывания защиты не произошло, к выводу фазы провода поочередно подключаются назад. Каждый раз делается попытка включения. Район поиска изменяется в соответствии направлением проводника, при подключении которого срабатывает защита: следующая коробка, розетка, выключатель. И так – до обнаружения места повреждения.

Неисправности газовых котлов

Неисправности ГВС газового котла
Диагностика неисправностей газового котла, связанных с приготовлением горячей воды. Вероятные причины возникновения неисправностей, проверки.

Неисправности двухконтурных газовых котлов
Как правило, любое отопительное оборудование — это технически сложные агрегаты, но принципиальная схема и устройство агрегатов зачастую очень похожее. Чтобы понимать, какие могут возникать неисправности – необходимо представлять себе процессы, происходящие внутри котла.

Неисправности котлов бакси. Описания кодов ошибок газовых котлов BAXI (бакси)
Современные газовые котлы — достаточно надежные устройства, с продвинутой системой самодиагностики и приоритетом для производителя является, прежде всего, безопасность эксплуатации. В статье приведены причины возникновения кодов ошибок и возможные способы их устранения.

Котел не включается или не разжигается
Что делать если не включается газовый котел. Рассмотрим наиболее распространенные проблемы, которые могут возникнуть у пользователей газового котла.

Неисправности системы дымоудаления газового котла
общие принципы диагностики систем удаления продуктов сгорания для традиционных настенных газовых котлов

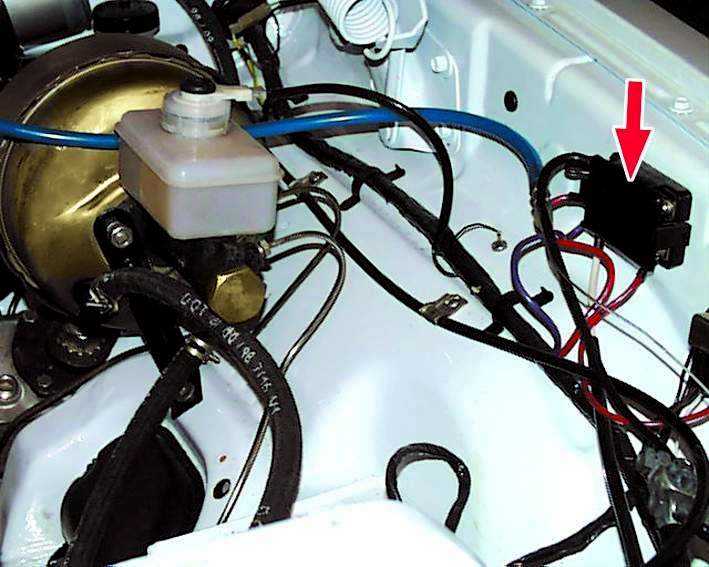

Разгрузочное реле для фар ГАЗ-24 «Волга»

Установка разгрузочного реле фар необходима по трем основным причинам

1) После установки реле напряжение в цепи фар увеличивается н 0.5-1В в связи с чем фары светят гораздо ярче.

2) Центральный переключатель света разгружается и в нем действуют небольшие токи (вместо десятков ампер десятые доли ампера). Живет разгруженный ЦПС не в пример нагруженному (в стоке) гораздо дольше.

3) Цепь фар с высокими токами выводится из салона автомобиля и повышается пожарная безопасность.

Для установки разгрузочных реле нам потребуется следующее:

1) 2 реле фар и 2 колодки подключения к реле.

2) провод автомобильный 4 кв.мм сечением 2 метра (если подключать на акум) и 4м (если на генератор).

3) Клемма для провода 4 кв.мм под болт М6 2 шт.

4) термоусадочная трубка для провода 4 кв.мм 20-30 см. и для провода 2.5 мм.кв тоже 20-30 см

5) клеммы в количестве 8 шт. типа мама для купленных колодок.

Подключать провода по схеме. провод 4 кв.мм использовать для подключения к аккумулятору или генератору — то есть к плюсу. Для ближнего и дальнего света делаем одинаково. Управляющим проводом является провод ведущий к фаре из салона. Его вычисляем тестером на колодке, отсоединяем от колодки возле левой фары. Подключаем его к клемме 86. А от клеммы 87 ведем провод от реле к тому месту где отсоединили провод который подключили к клемме 86. В общем по схеме:

Источник статьи: http://gaz24.info/wp/razhruzochnoe-rele-dlya-far/

Видео «Электрооборудование автомобиля»

В этом ролике рассказывается об электрическом оборудовании машины (автор видео — Автоэлектрика ВЧ).

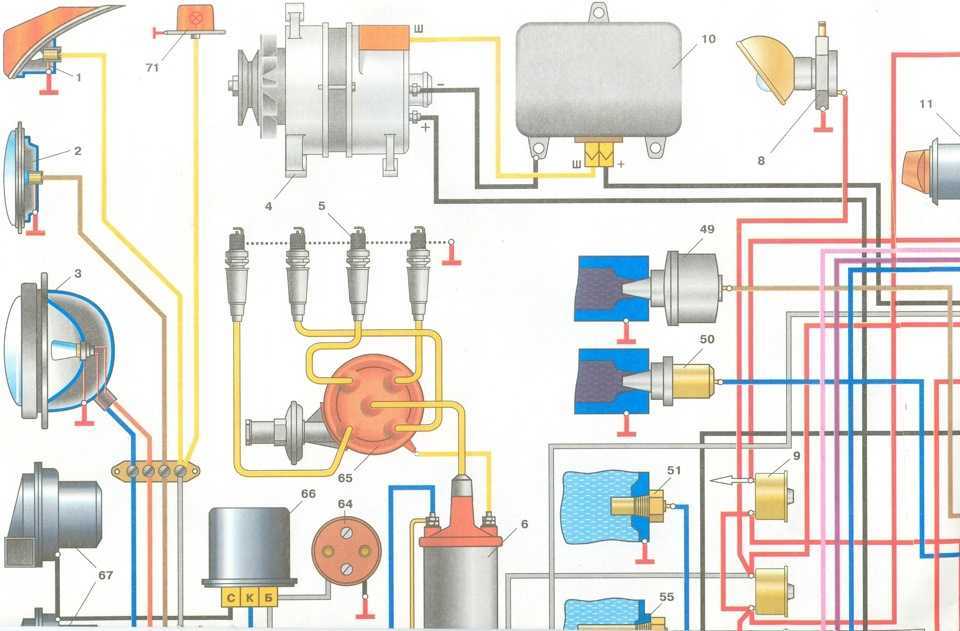

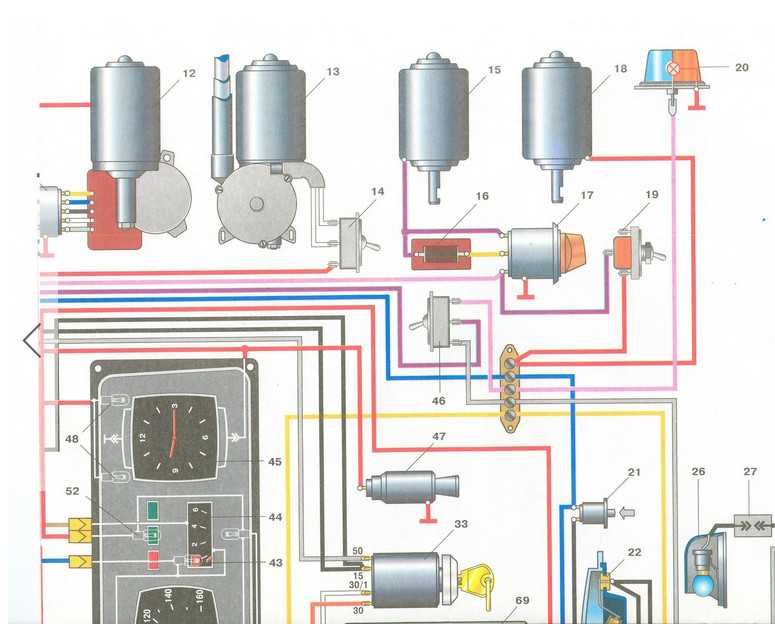

1 — противотуманная фара; 2 — фара; 3 — подфарник; 4 — фонарь указателя поворота, 5 — боковой повторитель указателей поворота; 6 — сигналы; 7 — реле сигналов; 8 — кнопка сигналов; 9 — штепсельная розетка; 10 — электродвигатель стеклоочистителя; 11 — переключатель электродвигателя стеклоочистителя; 12 — электродвигатель стеклоомывателя 13 — электродвигатель антенны; 14 — переключатель электродвигателя антенны; 15 — выключатель подкапотной лампы; 16 — датчик сигнализатора аварийного давления масла; 17 — датчик манометра; 18 — датчик лампы сигнализатора неисправности гидравлического привода тормозов; 19 — свечи зажигания; 20 — прерыватель-распределитель; 21 — катушка зажигания; 22 выключатель контрольной лампы стояночного тормоза; 23 — датчик термометра; 24 — датчик контрольной лампы сигнализатора перегрева охлаждающей жидкости; 25 — переключатель электродвигателя обдува заднего стекла; 26 — переключатель электродвигателя вентилятора отопителя; 27 — электродвигатель вентилятора отопителя; 28 — реле включения стартера; 29 — аккумуляторная батарея; 30 — стартер; 31 — генератор; 32 — регулятор напряжения; 33 — выключатель света заднего хода; 34 — выключатель противотуманных фар; 35, 36, 37, 38 — кнопочные термобиметаллические предохранители; 39 — переключатель света стоянки; 40 — лампы освещения часов; 41 — часы, 42 — контрольная лампа противотуманных фар; 43 — контрольная лампа указателей поворотов; 44 — лампы освещения измерительных приборов; 45 — указатель манометра; 46 — контрольная лампа сигнализатора аварийного давления масла; 47 — контрольная лампа стояночного тормоза и неисправности гидравлического привода тормозов; 48 — контрольная лампа дальнего света фар; 49 — указатель термометра; 50 — контрольная лампа сигнализатора перегрева двигателя; 51 — указатель измерителя уровня топлива; 52 — амперметр; 53 — выключатель зажигания и стартера (цифры и буквы обозначают наименование зажимов); 54 — выключатели плафона; 55 — плафон; 56 — прикуриватель; 57 — датчик измерителя уровня топлива; 58 — электродвигатель обдува заднего стекла; 59 — фонарь света стоянки; 60 лампа габаритного света и стоп-сигнала; 61 — лампа указателя поворота, 62 — лампа света заднего хода; 63 — лампа освещения багажника, 64 — фонарь освещения номерного знака; 65 — контрольная лампа системы аварийной сигнализации; 66 — выключатель системы аварийной сигнализации; 67 — переключатель указателей поворота; 68 — прерыватель указателей поворота (буквы и знак «+» и «—» обозначают наименование зажимов), 69 — предохранители системы аварийной сигнализации и указателей поворота, 70 — центральный переключатель света; 71 — выключатель стоп-сигнала; 72 — ножной переключатель света; 73 — таксометр.

”, ‘clear’ => ‘both’, ‘margin_top’ => ”, ‘margin_bottom’ => ”, ‘padding_top’ => ’10’, ‘padding_bottom’ => ’10’), array(), array()) –>

А — провод питания радиоприемника. Цвета проводов: Г — голубой; О — оранжевый; Кор — коричневый; Ж — желтый; Б — белый; 3 — зеленый; К — красный; Ч — черный; Ф — фиолетовый; С — серый; Р — розовый.

«Автомобиль категории «В», В.М.Кленников, Н.М.Ильин, Ю.В.Буралев

Легендарный автомобиль советов, который еще называли машиной КГБ и богачей. Завод шел в ногу со временем, поэтому электросхема газ 24 довольно проста в понимании и диагностике.

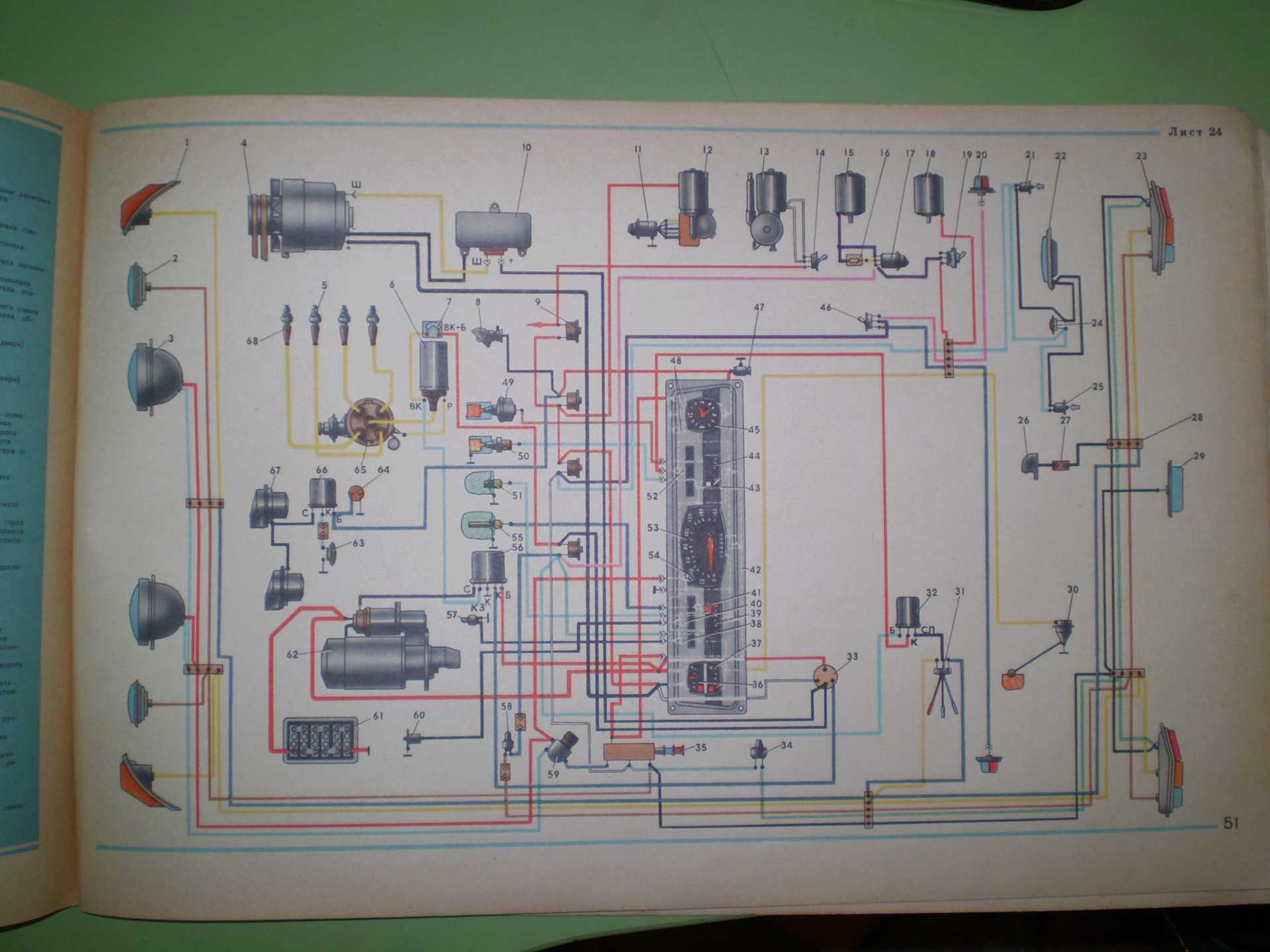

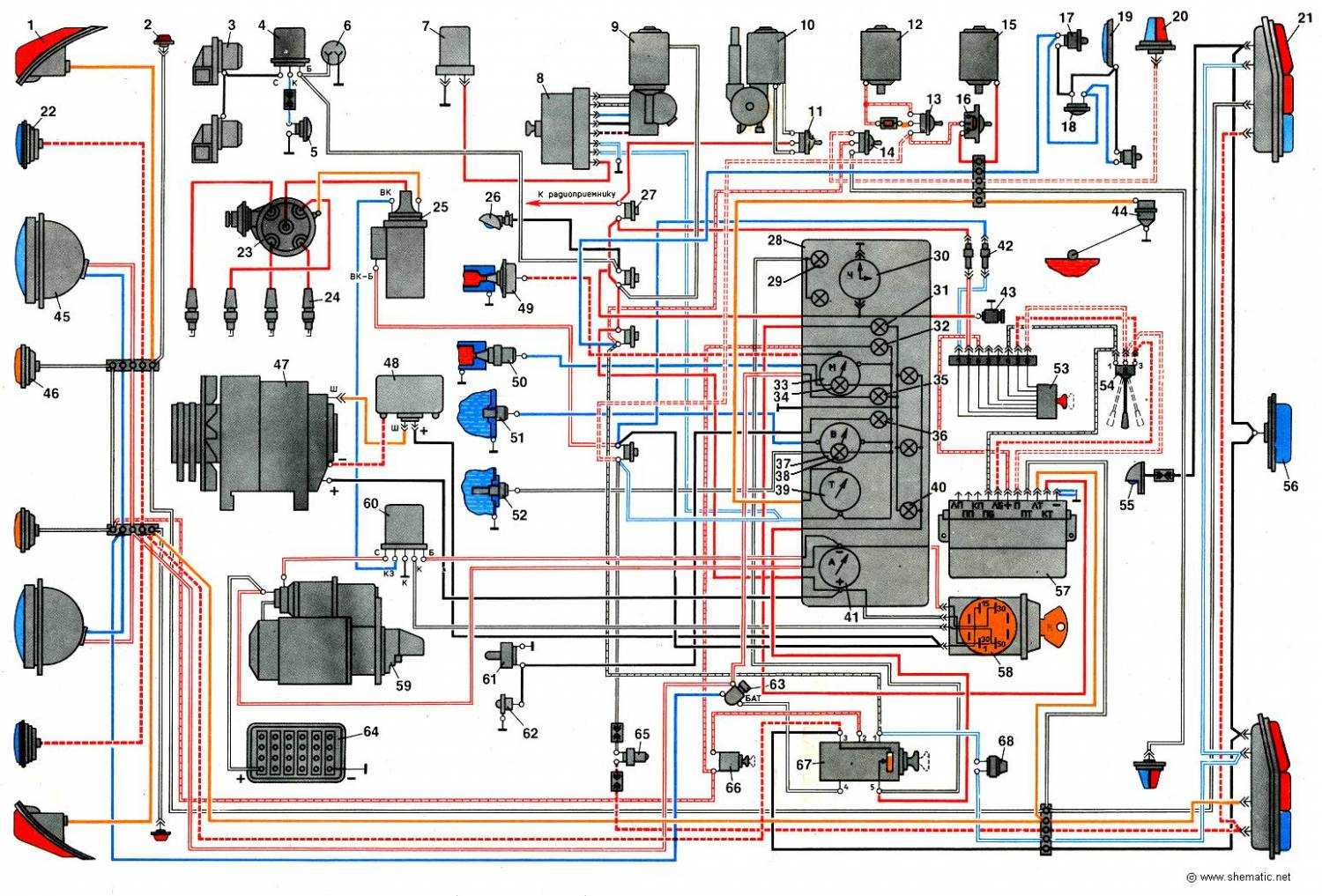

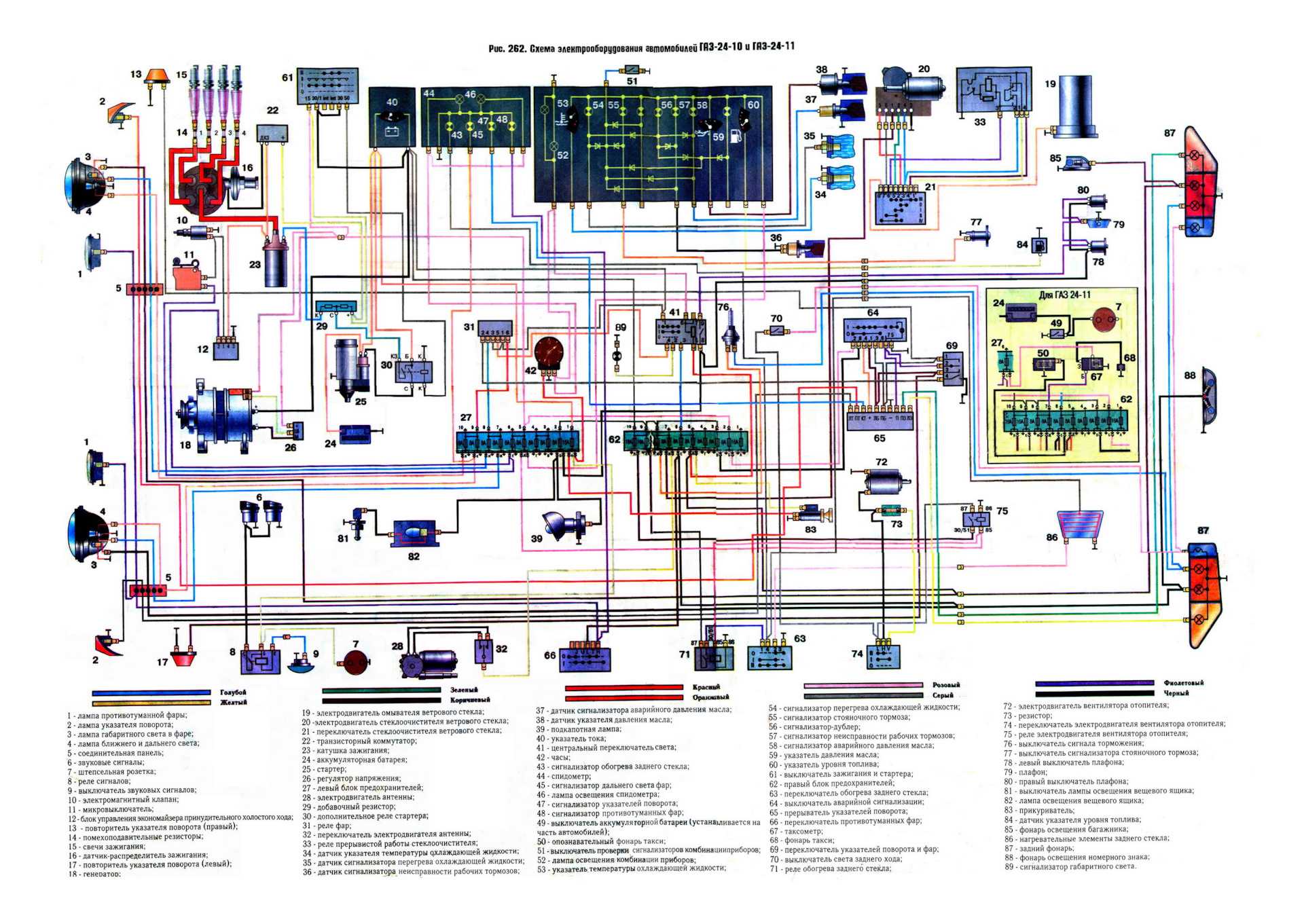

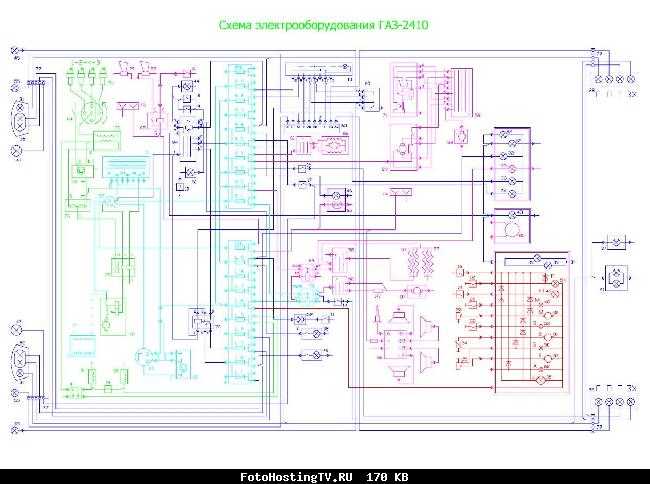

Электросхема автомобиля Волга Газ 24

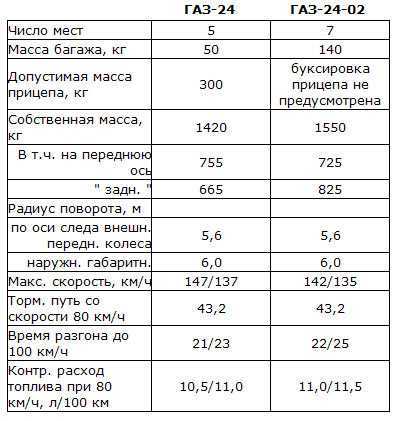

Техническая характеристика Волги

Двигатель — рядная четверка, восьмиклапанный механизм, Много частей мотора на газ 24 были сделаны из алюминиево-цинкового сплава: блок ДВС, головка блока, впускной коллектор. Кузов выпускался в двух вариантах — седан и универсал.

Объем топливного бака составлял 55 л, поскольку расход был относительно большой, то и бак должен был быть не маленьким. Располагался он под днищем багажника. Еще одной особенностью бака было два датчика измерения количества топлива. Ручной, поставив авто на ровную поверхность можно было выкрутить пластину с делениями из бака, показывала на панели приборов остаток топлива. Последняя часто выходила из строя и автовладельцы не раз пользовались ручной. Расход топлива колебался 10-13 л на 100 км. Трансмиссия — 4-х ступенчатая с синхронизаторами на все передачи, сцепление одно дисковое, сухое с гидравлическим приводом. Ходовая часть: передняя независимая, многорычажная, шкворневого типа. Задняя: зависимая, рессорная. Амортизаторы телескопические, двухсторонние. Тормозная система: барабанная, установления на все 4 колеса. Стояночный тормоз с приводом на задние колеса.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть

Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Комплексной микропроцессорной системы управления двигателем
2	15	Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3	15	Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4	10	Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5	10	Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6	10	Сигналов торможения
7	20	Звукового сигнала, прикуривателя
8	20	Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9	15	Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10	10	Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11	5	Датчика кислорода
12	15	Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13	10	Указателей поворотов

Предохранители нижнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Резерв
2	15	Дальнего света правой фары, сигнализатора дальнего света
3	15	Дальнего света левой фары
4	10	Ближнего света правой фары
5	10	Ближнего света левой фары
6	10	Противотуманных фонарей, сигнализатора противотуманных фонарей
7	20	Резерв
8	20	Резерв
9	15	Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10	10	Подсветки приборов, переключателей, прикуривателя
11	5	Резерв
12	15	Габаритного света правого борта, корректора фар, плафона вещевого ящика
13	10	Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Электрооборудование автомобилей ВАЗ

У таких автомобилей как ВАЗ-классика различных моделей (ВАЗ 2101- 07) схема электрооборудования самая простая, особенно у машин с карбюраторными двигателями. Особой сложностью не отличается и электрооборудование автомобилей ВАЗ-2108-09 (карбюратор).

На автомобилях ВАЗ 2101-07 ранних выпусков устанавливается электрооборудование с простейшей системой зажигания (СЗ), в состав которой входит:

• свечи зажигания;
• высоковольтные провода с наконечниками;
• трамблер (прерыватель-распределитель);
• катушка зажигания.

На подобной системе СЗ в прерывателе трамблера установлена контактная группа, а чтобы контакты меньше подгорали, в схему включен конденсатор. На более поздней «Классике» стала применяться бесконтактная СЗ – в схему был дополнительно включён коммутатор, а в трамблере вместо контактной группы прерыванием стал управлять датчик Холла.

На последних выпусках ВАЗ-классика зажиганием управляет электронный блок, в схеме СЗ есть датчики:

• холостого хода;
• положения дроссельной заслонки;
• положения коленвала;
• массового расхода воздуха.

На карбюраторных ВАЗ 2108-09 также применялась простая СЗ, но уже с первых выпусков машин в схему был включён коммутатор и трамблер с датчиком Холла.

В схеме электрооборудования автомобилей ВАЗ также присутствует генератор, стартер, замок зажигания, электрическая проводка, блок предохранителей и прочие элементы. В современных автомобилях ВАЗ, таких как Chevrolet Niva, Lada Калина, Ларгус, Приора, Гранта, Datsun Mi-Do или On-Do используется система зажигания с электронным блоком управления, но в целом схема электрооборудования в этих машинах от более старых моделей принципиально ничем не отличается.

Стартер ГАЗ 3309: где находится, как снять, замена

ГАЗ 3309 – популярный грузовой автомобиль, который производился в СССР, позже в России начала выпускаться другая модификация машины, её главное отличие заключалось в том, что бензиновый мотор заменили на дизель, который маркируется, как ММЗ Д-245.7Е4.

Он имеет несколько модификаций, самый массовый вариант это мотор, который выдает 125 «лошадок» и соответствует экологическому классу Евро-4, стоит отметить, что есть и другой дизельный мотор, но он менее распространен.

Автомобиль производится до сих пор, при всех современных конкурентах, ГАЗ 3309 и по сей день является нередким участником дорожного движения в нашей стране. Весь секрет – это простота устройства и надежность запчастей. Конечно же, любой механизм имеет свой ресурс и на ГАЗ 3309 также бывают поломки. Затронем более подробно вопрос о стартере этого автомобиля.

Типы неисправностей

Иногда люди ошибочно грешат на стартер, но в конечном итоге выясняется, что виноват не он. Все дело в том, что стартер работает совместно с другими системами и узлами автомобиля (пуско-зарядная цепь).

Вообще все поломки стартера можно разделить на две большие группы:

• Механические неисправности,
• Электрические поломки.

Каждая группа имеет свои нюансы, поэтому стоит подробно их рассмотреть.

Электрические поломки

Если стартер совсем не крутит двигатель или же делает это очень медленно (с нехваткой мощности для запуска мотора), нужно изначально проверить электрическую цепь. Делать это нужно от аккумуляторной батареи и до стартера.

Аккумуляторной батареи (АКБ) стоит уделить особое внимание в этом вопросе. Нужно проверить:

• Заряд (АКБ должен быть полностью заряженным),
• Контакты «массы» (они должны быть надежны и хорошо закреплены),
• Провод от клеммы втягивающего реле (целостность и наличие хорошего контакта),
• Провод на участке от аккумулятора до стартера (целостность и наличие хорошего контакта),
• Контактная группа замка зажигания (исправность).

Вышеупомянутые проблемы имеют место быть тогда, когда есть возможность повернуть в замке зажигания ключ, но нет никакого срабатывания втягивающего реле (не вращается якорь) или произошел обрыв обмотки тягового реле, а также замыкание витков или на массу. Кроме этого, о проблемах электрической части стартера может говорить медленное прокручивание маховика.

Если нет никаких видимых визуальных неисправностей стартера, то нужно его демонтировать, чтобы более тщательно изучить. Таким образом, можно определить подгорание коллектора или найти замыкание его пластины.

Но опыт изучения вопроса говорит о том, что самая частая неисправность по электрической части – износ или же подвисание щеток.

Теперь можно выделить три основные поломки из данной категории неисправностей:

• Плохое прилегание щеток к коллектору,
• Поломка тягового реле,
• Износ коллектора якоря.

Механические неисправности

Если стартер работает, но мотор не запускается, то проблема из данной категории. В таком случае нужно произвести проверку следующих деталей:

• Рычаг обгонной муфты,
• Кольцо муфты,
• Буферная пружина,
• Венец маховика.

При работающем стартере двигатель автомобиля не запускается по следующим причинам:

• Пробуксовка муфты (выход из строя рычага отключения, его соскок с оси, износ поводкового кольца муфты или износ буферной пружины). Неисправные запчасти следует заменить.
• Если при запуске слышан скрежет, то это износ зубьев венца маховика. Следует произвести проверку хода шестерни на отсутствие блокировок, а также состояние буферной пружины проверить на работоспособность.
• Если шум слышен очень странный, то следует проверить с «ямы» и подкапотного пространства такие неисправности, как износ втулки подшипника, шеек на валу якоря, ослабление болтов крепления стартера и повреждения зубьев. Кроме этого, возможно ослабление полюса внутри стартера.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

Хотите помочь дополнить материал? Пишите всё в комментарии.
