Как я уже говорил, были у меня проблемы с заводом на горячую. Мог ездить и заехав на заправку или в магазин, заглушив двигатель сидеть в машине при попытке крутануть стартер от 10 минут до полтора часа в жаркую погоду. На что я только не грешил, но по симптомам более подходило именно потеря мощности при попытке завестись. Мы крутим ключ на старт — в итоге тишина. Решил я начать именно с релюхи. Сходил купил: реле 30 ампер, маму под реле, кольцевые наконечники, разъемы мама и папа, 2 провода 2.5мм сечения по метру белый и красный и 2 метра 2.5мм сечения черный, 2 метра гофры и начал пилить :))) Сначала я просто сверлил свой шкаф шуруповертом :D, так как не мог собрать мысли в кулак, но после 5 минут и 15 дырдочек в шкафу я взялся за работу

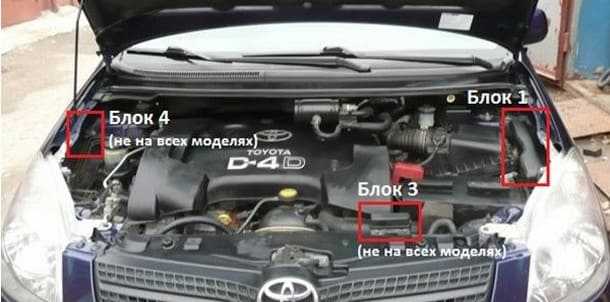

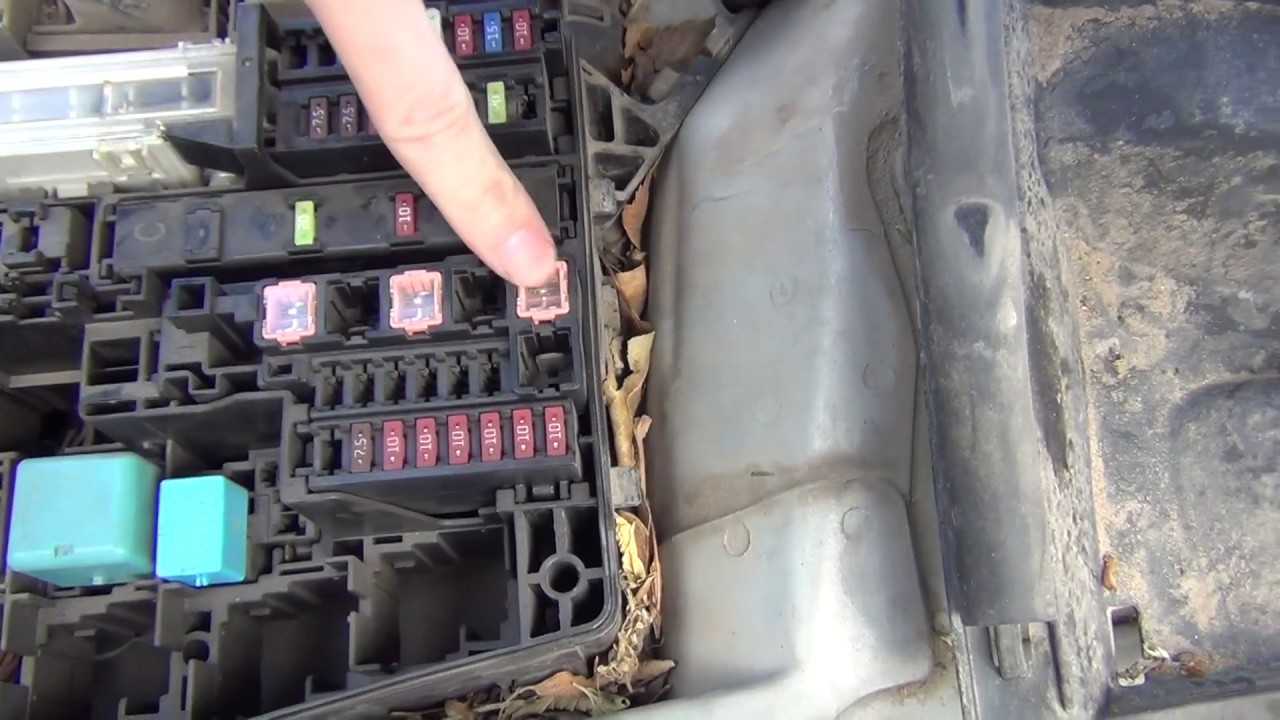

Монтажные блоки под капотом

В остальных двух устанавливаются дополнительные агрегаты и опциональное оборудование.

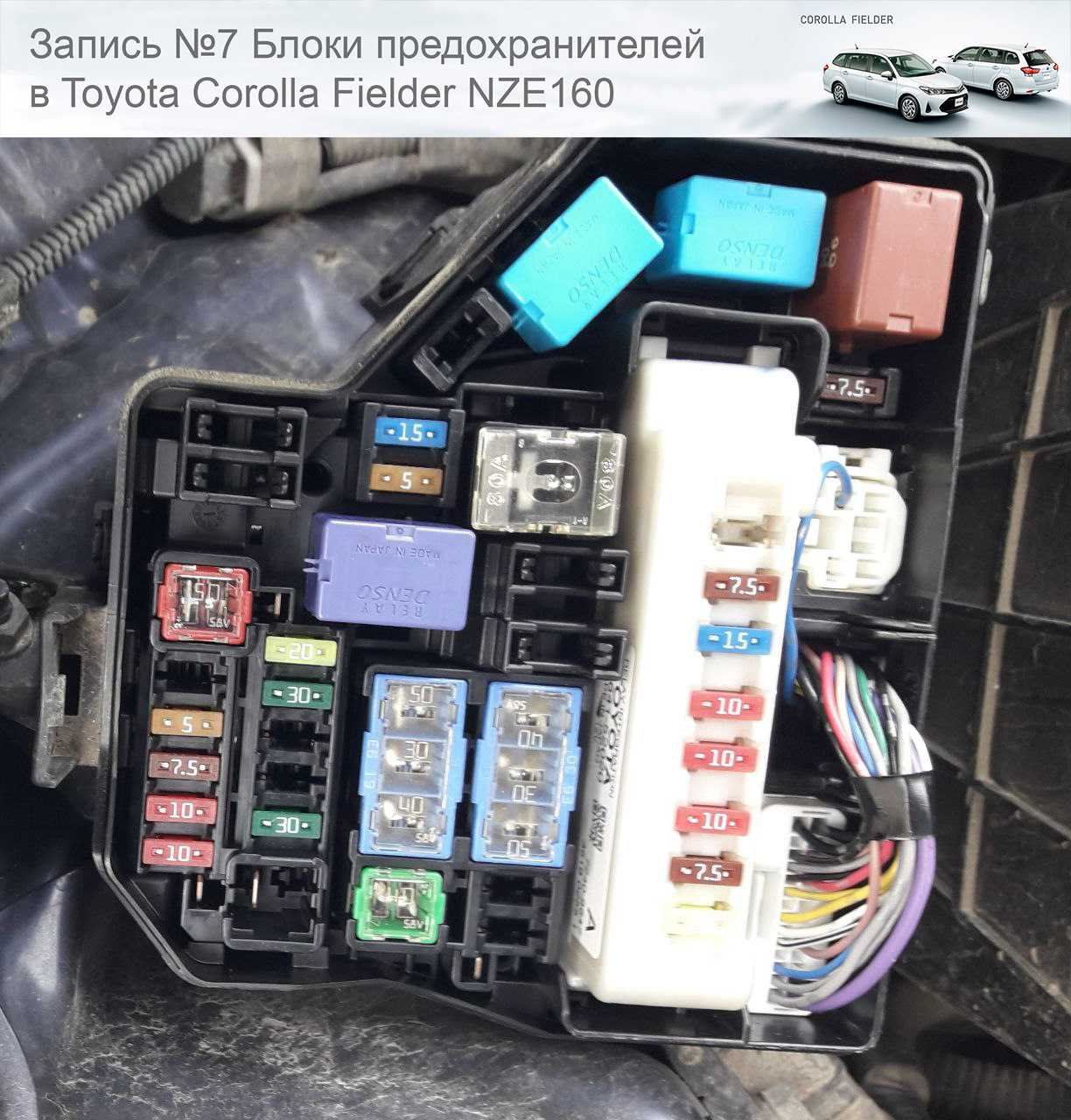

Главный блок слева (рядом с аккумулятором)

Чтобы посмотреть последовательность установки вставок потребуется осмотреть внутреннюю часть крышки.

№	Назначение
А	Силовое реле ЭУР.
В	Аналогично для муфты компрессора кондиционера.
С	Реле основного клаксона.
D	Питание системы впрыска топлива
E	2 реле вентилятора радиаторной установки.
F	Аналогично для 1 релюшки блока.
a	Силовая цепь модуля ЭУР
b	Питание фар передней части оптики машины.
c	Система управления двигателем
d	Зарядка аккумулятора и питание обогревателя заднего стекла.
e	Насос омывателя фар.
f	Питание вентилятора радиатора – низкая скорость и отвода конденсата.
g	Модуль АБС или VSC №1
h	Аналогично для №2
1/2	Ближний свет левой/правой фары.
3	Клаксон
4	Предохранители поворотников и аварийка.
5	Слаботочная цепь зарядки АКБ.
6	Резерв
7	Управляющая цепь ЭБУ, индикатор работы АКПП, автоматика кондиционера, салонная подсветка, удаленный доступ к ЦЗ с брелока.
8	Приборная панель, питание часов, выключателя фар, подсветка салона, магнитола и дистанционное управление.
9	Вторичная цепь замка зажигания.
10-13	Резервные элементы.

Все вставки — силовые релюшки режимов работы вентилятора радиатора.

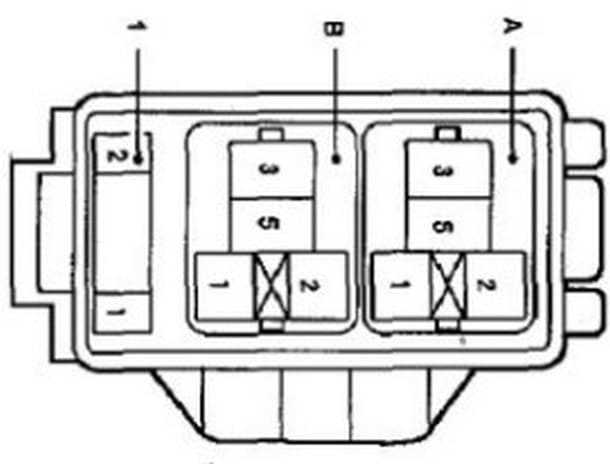

Блок 4

• А – выключатель электронасоса;
• В – активация клапанов;
• 1 – предохранитель датчика тормоза.

Инструкция по замене предохранителей

Щипцы для замены предохранителей Для замены перегоревшего предохранителя используются специализированные щипцы. Их использование позволяет обхватить предохранитель Тойота Королла Е120 и вытащить из посадочного гнезда. Выполнить указанную операцию руками удается не всегда.

Замена предохранителей должна производиться с соблюдением следующих правил безопасности:

• на место сгоревшего предохранителя устанавливать идентичный по номинальному значению силы тока элемент;
• запрещено использовать различные перемычки взамен вышедшего из строя предохранителя.

Предохранители в Corolla E150

Для удобства каждому номиналу предохранителей Тойота Королла 150 присваивается определенный цвет. Ниже приведена таблица с указанием цветов и номиналов, свойственных им.

Черный (1 А)	Розовый (4А)	Красный (10 A)	Белый (25 A)	Оранжевый (40 A)	Светло-желтый (80 A)
Серый (2 A)	Оранжевый (5А)	Голубой (15A)	Зеленый (30 А)	Голубой (60 А)	Сиреневый (100 А)
Фиолетовый (3 A)	Коричневый (7.5A)	Желтый (20 А)	Фиолетовый (35 А)	Коричневый (70 А)	Синий 110 А

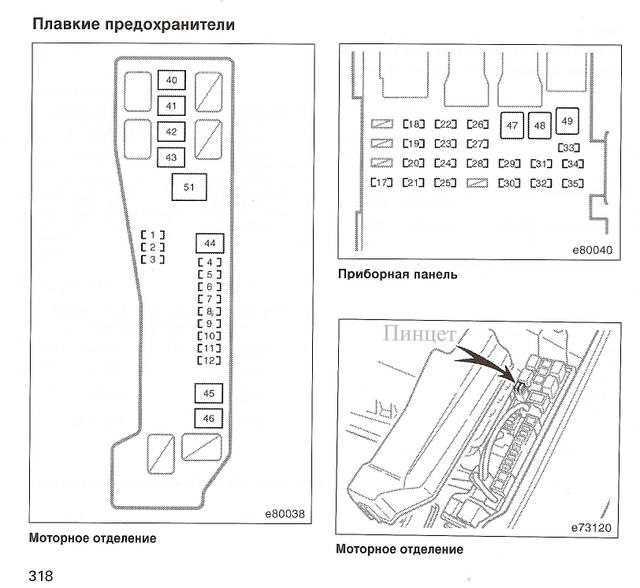

Важно! Защитные элементы следует доставать специальным пинцетом, находящимся в блоках, так как в цепи протекает опасный для здоровья ток. Определить, сгорел ли плавкий элемент, очень просто: достаточно просто поднести его к свету и посмотреть, разорван ли он

Перегорание этого элемента сопровождается характерным звуком и световой вспышкой

Определить, сгорел ли плавкий элемент, очень просто: достаточно просто поднести его к свету и посмотреть, разорван ли он. Перегорание этого элемента сопровождается характерным звуком и световой вспышкой.

Всего в Toyota Corolla насчитывается около 70 таких защитных средств, которые находятся в двух блоках.

Первый блок в авто с левым рулем располагается в салоне машины под крышкой с левой стороны от руля. Для того чтобы добраться до второго, необходимо открыть капот. С правой стороны мотора будет расположен второй монтажный блок, отсоединив пластиковую крышку которого мы получим доступ к защитным элементам.

Открыв крышку блока предохранителей Toyota Corolla, мы увидим множество защитных средств и реле, но нужно найти, какой именно перегорел. Для этого достаточно знать, какая электрическая цепь не работает, за которую он отвечает, и воспользоваться таблицами, приведенными ниже. Например, вы обнаружили, что в автомобиле не работает печка. Ищите в таблице орган, отвечающий за нее, где указано его обозначение и номинальный ток.

Предохранители для Тойота Королла: их блоки, где находятся

Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.

При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.

Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.

Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.

Блок предохранителей и реле Toyota corolla 120 Fielder Runx Allex

Рассмотрены автомобили Toyota Corolla E12, 120, Fielder, Runx, Allex, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска

Где расположен монтажный блок.

В моторном отсеке (под капотом) праворукие (японец)

Расположение компонентов в моторном отсеке.

1 — блок реле VSC, 2 — модулятор ABS (VSC), 3 — монтажный блок в моторном отсеке, блок реле в моторном отсеке, 4 — блок реле №2, 5 — левый передний датчик SRS, 6 — правый передний датчик SRS.

В салоне. Праворукие (японец)

Расположение компонентов в салоне.

1 — реле отопи­теля, 2 — монтажный блок под панелью приборов, 3 — монтажные блоки №10, №12, 4 — блок управления электроусилителя рулевого управления, 5 — зуммер системы VSC, 6 — монтажные блоки №7, №11 7 — реле- прерыватель указателей поворота, 8 — блок реле до­полнительного оборудования, 9 — блок управления SRS, 10 — блок управления двигателем и АКПП, 11 — блок управления ABS, TRC, VSC, ВА.

Чтобы добраться до блока предохранителей праворукого автомобиля в салоне необходимо:

1. Открутить винт, отсоединить фиксаторы и снять вещевой ящик.

2. Затем снять черную крышку блока предохранителей

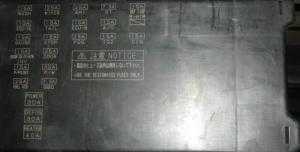

3. На крышке нанесена схема обозначения предохранителей

Расшифровка «праворуких» предохранителей в салоне

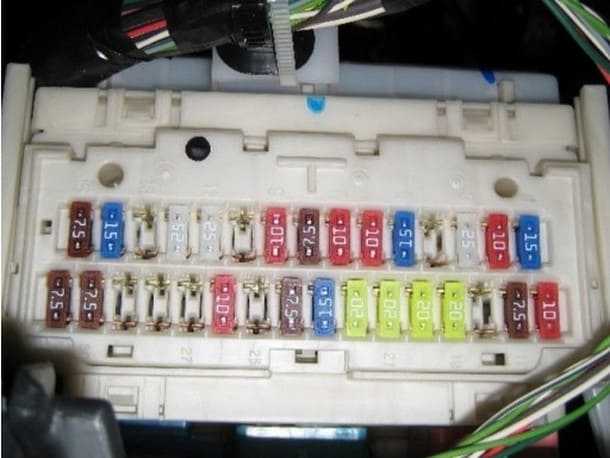

Этот же блок, более подробно

Реле

Расшифровка

Реле обогревателя заднего стекла

Реле топливного насоса

Реле электропривода стеклоподъемников

• электропривод стеклоподъемников
• электропривод люка

DEFOG (30A) — обогреватель заднего стекла

• кондиционер
• отопитель

WASH (15A) — стеклоочистители и стеклоомыватели

• электроусилитель рулевого управления
• вентиляторы радиатора и конденсатора

• комбинация приборов
• указатели поворота и аварийная сигнализация
• системы предупреждения о непристегнутых ремнях и забытом ключе
• центральный замок
• управление двигателем
• управление АКПП
• внутреннее освещение
• электропривод люка — ABS
• кондиционер

WIPER (25A) — стеклоочистители и стеклоомыватели

• габариты и освещение
• задний противотуманный фонарь
• система предупреждения о невыключенном освещении
• фары
• корректор фар

9

• стоп-сигналы
• управление двигателем
• индикаторы АКПП -ABS

10

• центральный замок
• внутреннее освещение
• система предупреждения
• беспроводное управление центральным замком

11 P/W (20А) — электропривод стеклоподъемников

12 запасной

13 АМ1 (25А ) — цепь АМ1 замка зажигания

14 ECU-B (7.5A)

• противотуманные фонари
• управление двигателем и АКПП

15 FOG (15A) — передние противотуманные фары

16 ST (7,5A)

• комбинация приборов
• управление двигателем
• система запуска

17 A/C (25A) — кондиционер

18

• электроусилитель рулевого управления
• управление двигателем
• зажигание

комбинация приборов

19

• Управление двигателем
• Обогреватель заднего стекла

20 запасной

21

• прикуриватель
• магнитола
• часы
• система навигации
• регулировка зеркал

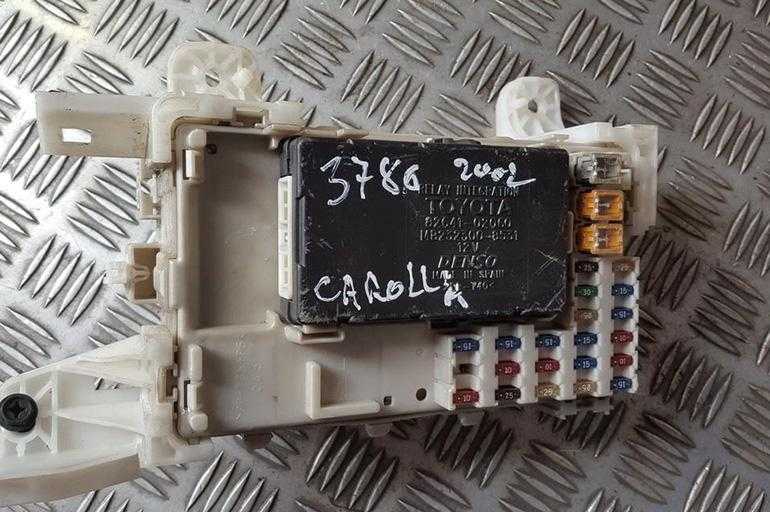

Блок предохранителей и реле в салоне Тойота Королла Е120, Е130

В салоне Тойота Королла расположены 2 монтажных блока, номера 2 и 5.

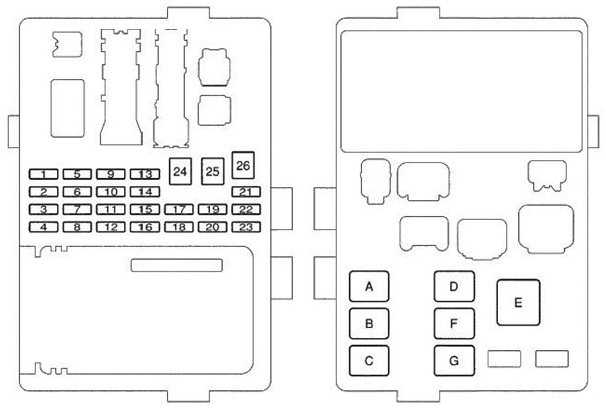

Блок 2, схема предохранителей

Описание

Предохр.	Клемма	Сила тока	Назначение
1	—	—	не используется
2	—	—	не используется
3	—	—	не используется
4	FUEL HTR	25А	Топливный обогреватель
5	CIG	15А	Предохранитель прикуривателя Тойота Королла Е120 Е130, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида
6	IG2	15А	Датчики и счетчики, система пневмоподушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки
7	М-НТR/DEF I-UP	10А	Антизапотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
8	ST	7.5А	Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива, датчики и счетчики
9	ECU-B	10А	Система кондиционирования воздуха, система антиблокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара
10	АМ1	25А	Предохранитель «CIG»
11	ТАIL	15А	Задние фары, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
12	P/V	20А	Электроприводное окно
13	SТОР	15А	Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система антиблокировки тормозов, система контроля стабильности автомобиля
14	FOG	15А	Передние противотуманные фары
15	DOOR	25А	Система запирания электроприводных дверей
16	—	—	не используется
17	А/С	10А	Система кондиционирования воздуха
18	ОВD	7.5А	Бортовая система диагностики
19	GAUGE	10А	Датчики и счетчики, система кондиционирования воздуха, электроприводные окна, сигналы заднего хода, система дневного освещения, антизапотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электроприводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмоподушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира
20	S-НТR	15А	Обогреватели сидений
21	WASH	15А	Стеклоочистители и стеклоомыватель ветрового стекла
22	ЕСU-IG	10А	Система пневмоподушек SRS, электрический охлаждающий вентилятор, система антиблокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар
23	WIPER	25А	Стеклоочистители и стеклоомыватель ветрового стекла, стеклоочистители и стеклоомыватель заднего окна
24	DEFOG	40А	Антизапотеватель заднего окна, предохранитель «М-HTR/DEF I-UP»
25	РОWER	30А	Электроприводное окно, электролюк
26	НЕАТЕR	40А	Система кондиционирования воздуха, предохранитель «А/С»

Реле
Расположение	Назначение
A	Реле зажигания
B	Реле обогревателя заднего стекла
C	Реле топливного насоса
D	Реле электропривода стеклоподъемников
E	Реле стартера
F	Электропривод стеклоподъемников, электропривод люка
G	Обогреватель заднего стекла, кондиционер, отопитель

Как узнать о поломке

Основное предназначение предохранителей toyota corolla – защищать цепь, на которой они установлены и за которую отвечают, в том числе и прикуривателя. Каждый предохранитель, который входит в блок имеет на своей панели специальное обозначение, указывающее на эту цепь. Таким образом, расположение информации на нем, помогает во время ремонта.

Блок Тойота Корола состоит из трех типов миниатюрных деталей. Эти небольшие по размеру предохранители имеют в своей конструкции контакты, выполненные в виде пластин. Они легко снимаются и могут быть заменены на новые без использования дополнительного оборудования. Все работа производится на toyota corolla вручную.

Первое, на что необходимо обратить внимание, когда перестает нормально функционировать блок или один из элементов электрического оснащения Тойота Корола – предохранитель. Именно его поломка зачастую становится причиной неисправности автомобиля

Чтобы узнать, в каком состоянии находится блок toyota corolla, достаточно просто присмотреться к соединительной проволоке на детали. Сделать это можно прямо через пластиковый корпус, который прозрачный

Иногда стоит обратить внимание и на целостность самого корпуса

Предохранители бывают трех типов:

• Тип А.
• Тип В.
• Тип С.

Каждый из них выглядит по-разному, и по-разному характеризуются поломки у предохранителей.

Детали первого типа можно боле подробно рассмотреть на следующей картинке.

Здесь хорошо видно, что слева предохранитель Тойота Корола целый, а справа перегоревший.

Второй тип выглядит иначе, рассмотреть его целостность можно не сбоку, а сверху. На картинке заметно, какой из предохранителей целый, а какой нет.

Изделия типа С перегорают внутри. На картинке заметно, как это происходит.

Предохранители и реле Toyota Corolla 120 (124 – 130) кузов Филдер

Toyota Corolla 120 — 9 модификация модели, производимой в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Популярная машина поставлялась в Европу, Азию и США. В зависимости от комплектации и версии сборки, блок предохранителей Тойота Королла 120 может находиться в разных местах, а некоторые узлы вовсе отсутствуют. У модели есть и другие имена – Runx Alex (Toyota Ранкс) и Fielder. Несмотря на имя, левый или правый руль, варианты сборки оставались неизменными.

Также и силовые установки были стандартными. ТС комплектовался только бензиновыми ДВС на 1,6 или 2 литра. Коробки передач здесь устанавливались механические и автоматические. Далее рассмотрим основные монтажные блоки и расположение предохранителя прикуривателя на кузовах типа 120, 124 и 130.

Предохранители и реле в салоне

Обычно у Короллы внутри 2 монтажных блока. В зависимости от конкретной сборки и года выпуска доступно несколько отдельных предохранителей и реле, разбросанных под приборкой. Расположение элементов может незначительно различаться, что обосновано монтажом отличающегося оборудования.

1. Реле включения вентилятора печки.
2. Основной монтажный блок предохранителей.
3. Вспомогательные панели установки плавких вставок.
4. Модуль ЭУР.
5. Зуммер устройства VSC.
6. Вспомогательный монтажник предохранителей. На основной схеме указывается под номером 5.
7. Реле поворотников. Если не получается разобраться в обшивке и проводах, найти их можно по характерным щелчкам во время работы поворотов.
8. Дополнительные релющки бортового оборудования, также входит во вспомогательный монтажный блок под номером 5.
9. Головной модуль системы СРС.
10. Вспомогательная часть ЭБУ и системы контроля АКПП. Только для автомата.
11. Контрольный блок систем стабилизации. Сюда входят АБС, TRC, VSC и ВА. При их наличии.

Дальше рассмотрим основные элементы по отдельности.

Главный блок

Королла с правым рулем

Монтажный блок №2 смонтирован над вещевым ящиком. Для доступа к нему — выньте бардачок с посадочного места и отщелкните клипсы креплений панели на праворульной версии автомобиля.

№	Расшифровка
A	Управление выключателем привода стеклоподъемников и люка на крыше (при наличии такового).
B	Реле обогрева заднего стекла.
C	Кнопки управления кондиционера или отопителя.
1	Клавиши активации дворников и омывателя стекла.
2	Блок управления АБС, ЭУР, регуляторы режимов вентиляторов радиатора.
3	Индикация приборки: повороты и аварийка, центральный замок, лампочки индикации замков ремней безопасности.
4-6	Резервные.
7	Силовая цепь реле дворников и насоса омывателя стекла.
8	Работа ДХО, габаритов, кнопка включения задних противотуманок.
9	Стопы, контроллер устройства ЭБУ индикаторные лампы переключателя АКПП и системы АБС.
10	Питание регулятора центрального замка, подсветка салона, антенна ЦЗ.
11	Силовой привод стеклоподъемников.
12	В резерве.
13	Подача напряжения на замок зажигания.
14	Кнопки включения противотуманок передних.
15	Силовые цепи реле указанного выше элемента.
16	Магистраль управления (слаботочка) приборной панели, ЭБУ и система электронного старта двигателя.
17	Реле муфты компрессора кондиционера.
18	Датчики АБС, переключателя положения АКПП, ЭУР, система СРС.
19	Клавиша управления нагревателем заднего ветрового стекла.
20	Запасной, либо отвечает за заднюю розетку.
21	Мультимедиа, предохранитель прикуривателя, регулировка внешних зеркал и часы на приборке.

Corolla с левым рулем

Рассмотрим расположение элементов в этой версии сборки.

№	Расшифровка
1-3	Запасные предохранители.
4	Нагреватель топлива в бензобаке, только для дизелей.
5	Акустическая система и прикуриватель. Также отвечает за зеркала заднего вида.
6	Контроль системы многоканального впрыска, питание датчиков и сенсоров, управление стартером.
7	Подогрев зеркал заднего вида. Много канальный впрыск топлива.
8	Тоже что и 6.
9	Управление кондиционером, датчики АБС, СРС и выключатель заднего противотуманного фонаря.
10	Система CIG.
11	Габаритные огни, подсветка номера, питание задних фонарей, подсветка приборки, передние противотуманки и модуль многоканального впрыска.
12	Электропривод поднятия стекол дверей.
13	Стопы, блокировка рычага кулисы, модули АБС и СРС.
14	Реле передних противотуманок.
15	Центральный замок, непосредственно сервопривода.
16	Резерв
17	Кнопки управления кондиционером.
18	Устройство бортовой самодиагностики.
19	Блок комфорта, сюда включены: блокировка АКПП, зарядка, индикация ремня безопасности, аварийка, электрика дверей, сигналы заднего хода.
20	Кнопки регулировки подогревателя сидений водителя и переднего пассажира.
21	Подрулевой переключатель дворников и омывателя стекол.
22	Электрика рулевого управления, выключатель вентилятора радиатора, очиститель передней оптики, блокировка рычага кулисы для АКПП.
23/24	Привод стеклоочистителей и насоса омывателя стекол.
25	Регулятор положения стеклоподъемников и люка в крыше.
26	Предохранитель кондиционера, защита системы А/С.

• A – система зажигания;
• B – подогреватели заднего стекла;
• C – подача питания на топливный насос;
• D – силовое реле привода стеклоподъемников;
• E – активация стартера.

Предохранители в Corolla E150

Для удобства каждому номиналу предохранителей Тойота Королла 150 присваивается определенный цвет. Ниже приведена таблица с указанием цветов и номиналов, свойственных им.

Черный (1 А)	Розовый (4А)	Красный (10 A)	Белый (25 A)	Оранжевый (40 A)	Светло-желтый (80 A)
Серый (2 A)	Оранжевый (5А)	Голубой (15A)	Зеленый (30 А)	Голубой (60 А)	Сиреневый (100 А)
Фиолетовый (3 A)	Коричневый (7.5A)	Желтый (20 А)	Фиолетовый (35 А)	Коричневый (70 А)	Синий 110 А

Определить, сгорел ли плавкий элемент, очень просто: достаточно просто поднести его к свету и посмотреть, разорван ли он. Перегорание этого элемента сопровождается характерным звуком и световой вспышкой.

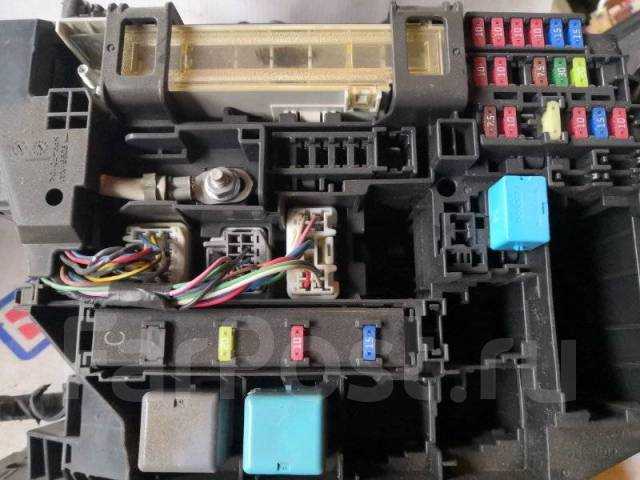

Первый блок в авто с левым рулем располагается в салоне машины под крышкой с левой стороны от руля. Для того чтобы добраться до второго, необходимо открыть капот. С правой стороны мотора будет расположен второй монтажный блок, отсоединив пластиковую крышку которого мы получим доступ к защитным элементам.

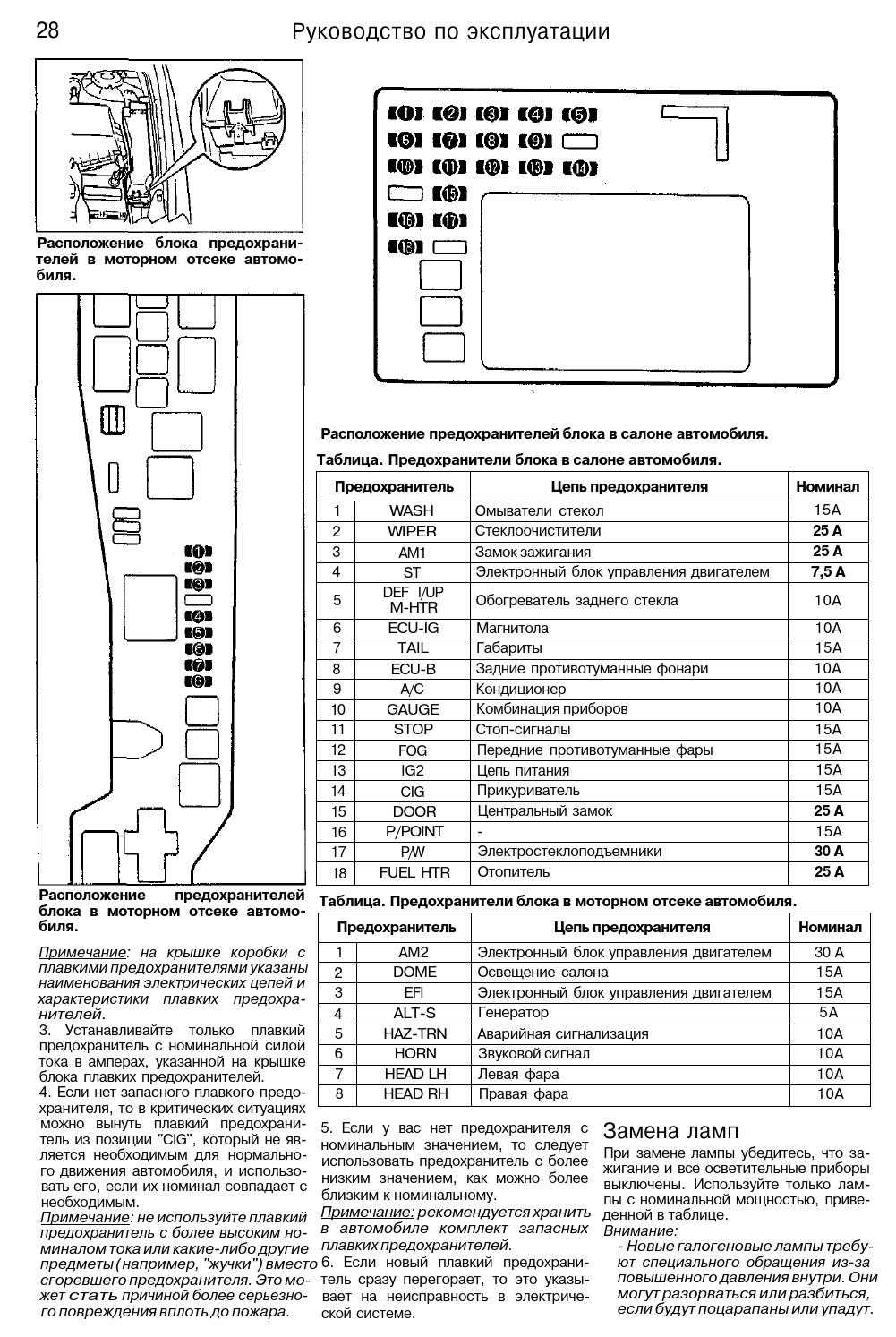

Открыв крышку блока предохранителей Toyota Corolla, мы увидим множество защитных средств и реле, но нужно найти, какой именно перегорел. Для этого достаточно знать, какая электрическая цепь не работает, за которую он отвечает, и воспользоваться таблицами, приведенными ниже. Например, вы обнаружили, что в автомобиле не работает печка. Ищите в таблице орган, отвечающий за нее, где указано его обозначение и номинальный ток.

Функция плавких предохранителей на Королле 120

Автомобили Тойота Королла Е120 оборудованы электрической системой постоянного тока напряжением 12 В с креплением отрицательных выводов к кузову машины. Положительные цепи проходят через блоки предохранителей, обеспечивающих защиту проводки от коротких замыканий.

Номиналы элементов подобраны заводом-изготовителем в соответствии с допустимой мощностью приборов. При превышении силы тока цепь автоматически разрывается, предотвращая воспламенение изоляции и электроники автомобиля.

Разновидности и отличия

На машинах используется несколько видов ножевых предохранителей:

• А, оснащенный корпусом из прозрачного пластика и S-образной перемычкой, для проверки состояния необходимо вынуть элемент из блока;
• В, отличающийся повышенным номиналом и имеющий прорезь в верхней части кожуха, через которую видно состояние перемычки;
• С, обладающий увеличенным номиналом и корпусом, аналогичным изделиям категории В.

Признаки перегоревшего предохранителя

Неисправный защитный элемент определяется по перегоревшей перемычке. Для проверки потребуется вынуть предохранитель или осмотреть сверху (зависит от типоразмера деталей). Для диагностики можно использовать тестовый прибор, щупы которого подключаются к контактам защитного элемента. Дополнительным признаком обрыва перемычки является неработоспособность электрического оборудования.
