Kia shuma предохранители и реле

Замена предохранителей kia rio 2 / kia pride с 2005 года

Блок под капотом

Основной блок с предохранителями и реле расположен рядом с аккумулятором и закрыт защитной крышкой, с обратной стороны которой Вы найдёте актуальную схему для Вашего блока.

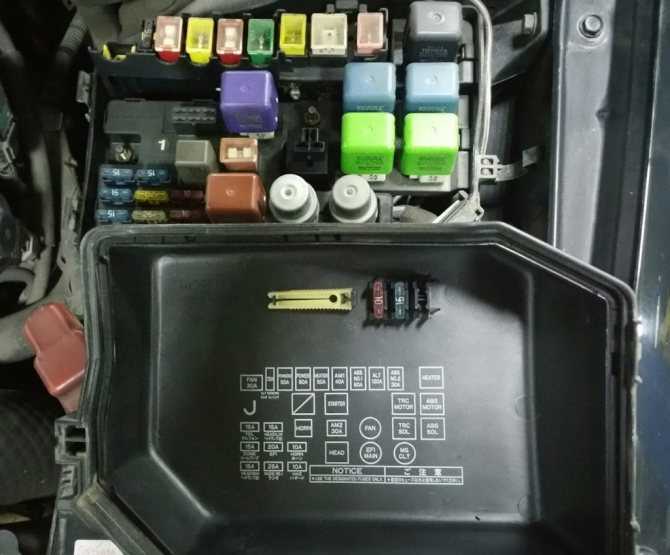

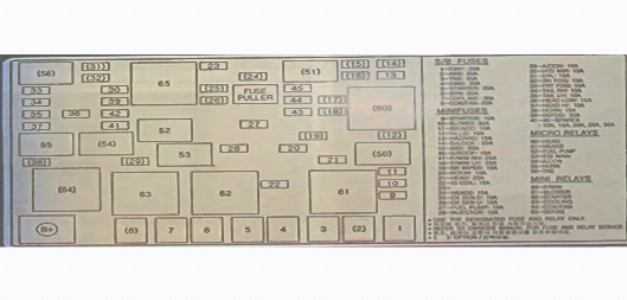

Фото – пример

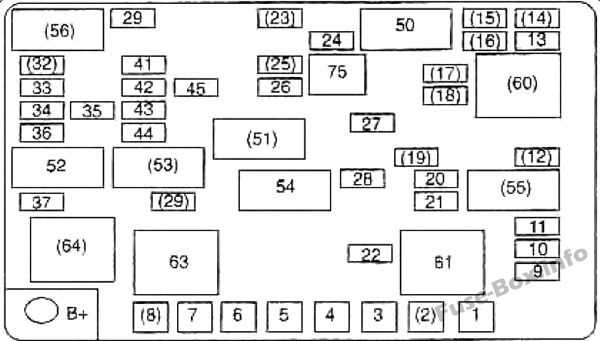

Схема

Описание

1 IGN 1:20A (Замок зажигания)
2 ABS: 30A (АБС)
3 TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А)
4 IGN 2: 30A (Замок зажигания, реле стартера)
5 START: 20А Стартер
6 30А. Питание предохранителей 15 и 20
7 COOL/FAN: 20A Вент. Радиатора
8 COND/FAN: 20A Вент. Кондиционера
9 STARTER: 10/15A Стартер
10 BLOWER: 25A Вентилятор отопителя
11 SR/ACC: 10A Кондиционер
12 RR FOG: 10A Задние противотуманные фонари
13 HAZARD: 15A Аварийно – световая сигнализация
14 D/LOCK: 25A Центральный замок дверей
15 ABS: 30A АБС
16 SUNROOF: 15A Люк
17 P/W RH: 20A Правые электрические стекло подъемники
18 P/W LH: 20A Левые электрические стекло подъемники
19 RR WIPER: 15A Стекло очиститель — задний
20 IGN 2: 20A Замок зажигания, реле стартера
21 HEAD: 25A Головные фары
22 IG COIL: 15A Катушка зажигания
23 OBD – II: 10A Диагностический разъём
24 DEFOG: 20A Обогреватель стекла
25 OX SEN D: 10A Задний датчик кислорода
26 OX SEN U: 10A Передний датчик кислорода
27 FUEL PUMP: 10A Топливный насос
28 INJECTOR: 10A Инжектор
29 A/CON: 10A Кондиционер
30 BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок
31 10А Автоматическое включение света
32 FRT FOG: 15A Противотуманные фары, передние
33 TAIL RH: 10A Габаритный фонарь — задний правый
34 TAIL LH: 10A Габаритный фонарь — задний левый
35 HEAD LOW: 15A Фара ближний
36 HEAD HI: 15A Фара дальний
37 HORN: 15A Реле звукового сигнала
41 45 SPARES: 10A, 15A, 20A, 30A (запасной)
50 DEFOG Противотуманные фары
51 FUEL PUMP Топливный насос
52 HORN звуковой сигнал
53 AIR COND кондиционер
54 EGI MAINAMP Главное реле зажигания
55 HEADLAMP Фары головного света, подсветка приборов и органов управления
56 TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
60 P/WINDOWS Реле электро стекло подъемников
61 BLOWER Реле отопления и кондиционера
63 COOLING FAN Реле вентилятор радиатора
64 CONDENSOR FAN Реле вент. кондиционера
75 FUSE PULLER – Пинцет

Блоки в салоне

Блок предохранителей

Он находится на левой стойке, под панелью приборов со стороны водителя, так же закрыт крышкой.

Схема

Назначение

A/BAG 10A Надувная подушка безопасности
TURN LAMP 10A Лампа указателя поворота
METER 10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI 10A Подсветка выключателя
POWER SOCKET 15A Лампа багажного отсека, розетка электро питания
HAZARD 15A Лампа аварийной сигнализации
STOP 15A Лампа стоп-сигнала, АБС
TAIL (RH) 10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH) 10A Лампа габаритного света (левая задняя/ правая передняя)
CIGAR 15A Прикуриватель
AUDIO 10A Аудиосистема, электропривод зеркала заднего вида, часы
WIPER (FRT) 15А Стекло очиститель, омыватель (передний), люк
WIPER (RR) 15А Стекло очиститель (задний). Омыватель (задний)
WARMER 15А Обогрев переднего сидения
MIRROR DEF 10А Обогреватель наружного зеркала заднего вида
START 10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Блок реле

Крепится за блоком предохранителей.

Тут могут находится реле центрального замка, звукового сигнала и т. д. Отдельно расположены реле противоугонные системы и реле заднего стеклоочистителя (в крышке багажника, около механизма).

Остались вопросы? Пишите в комментарии.

Предохранители Kia Spectra

Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.

В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.

Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.

Как это работает

Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.

Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.

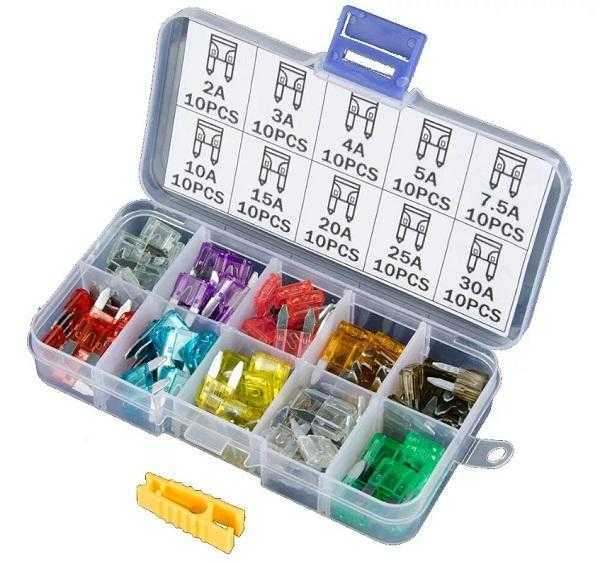

Важен цвет

Важный параметр автомобильного предохранителя – максимальный ток, который он может выдержать до того, как перегорит. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета указанные в таблице:

Мини и нормальные предохранители:Макси предохранители

— серый — 2А; — фиолетовый — 3А; — бежевый или светло-коричневый — 5 А; — темно-коричневый — 7,5 А; — красный — 10А; — синий — 15А; — желтый — 20А; — белый или прозрачный — 25А; — зеленый — 30А; — оранжевый — 40А. — зеленый 30А; — оранжевый 40А; — красный — 50А; — синий — 60А; — коричневый — 70А; — белый или прозрачный — 80А; — фиолетовый — 100А.

Большинство предохранителей, несмотря на цветную маркировку, имеют прозрачность корпуса. Это помогает быстрее и легче диагностировать детали и выявлять неисправные схемы.

Где находится блок предохранителей

В Киа Спектра предохранительный блок иногда обозначается пиктограммой. Расположение блока предохранителей может отличаться в зависимости от года выпуска и модели машины. В основном, они имеют две панели предохранителей.

В моторном отсеке находятся предохранители для таких устройств, как охлаждающие вентиляторы, антиблокировочный тормозной насос и блок управления двигателем.

Но прежде чем начать отчаянно искать, где находятся блоки, стоит взглянуть на волшебную книгу под названием «Инструкция по эксплуатации». Следует ослабить крышку и сразу можно увидеть предохранители для каждой электрической системы в автомобиле Киа Спектра.

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранителей и реле можно на рисунке 1 ниже

Внимание !Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания (СТО). Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь.  Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки. С левой стороны моторного отсека расположена коробка с предохранителями рис 1. Крышка коробки держится на зажимах.

Блок предохранителеи и реле в моторном отделении Ford Transit (Форд Транзит)

Предохранитель Ток (ампер) Цвет Предохраняемые цепи
1 5 бежевый Механическая коробка передач с автоматическим переключением передач
2 Не используется
3 20 желтый Рабочее освещение дневного времени, ближний свет фар
4 5 бежевый Датчик напряжения аккумулятора (дизельные двигатели)
5 20 желтый Аварийный выключатель системы впрыскивания топлива
6 30 светло-зеленый Буксировочное оборудование
7 15 голубой Звуковой сигнал
8 20 желтый АБС
9 20 желтый Дальний свет фар
10 10 красный Воздушное кондиционирование
11 20 желтый Системы стеклоомывателей, очиститель заднего стекла
12 Не используется
13 30 светло-зеленый Многофункциональный рычаг, очистительлобового стекла
14 15 голубой Фонарь заднего хода
15 5 бежевый Модуль системы иммобилизации двигателя
16 5 бежевый Электронное управление двигателем
17 30 светло-зеленый Буксировочное оборудование
18 Не используется
19 5 бежевый Механическая коробка передач с автоматическим переключением передач
20 15 голубой Механическая коробка передач с автоматическим переключением передач
21 20 желтый Система управления двигателем
22 20 желтый Топливный насос
23 10 красный Ближний свет фар, правая сторона
24 10 красный Ближний свет фар, левая сторона
101* 40 зеленый АБС
102 40 зеленый Обогрев лобового стекла, левая сторона
103* 50 красный Основной источник электропитания электрической системы
104* 50 красный Основной источник электропитания электрической системы
105 40 зеленый Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
Предохранитель Ток (ампер) Цвет Предохраняемые цепи
106* 30 фиолетовый Зажигание
107* 30 фиолетовый Зажигание
108 Не используется
109* 40 зеленый Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
110* 40 зеленый Обогрев лобового стекла, левая сторона
111* 30 фиолетовый Зажигание
112 Не используется
113 40 зеленый Механическая коробка передач с автоматическим переключением передач
114 Не используется
115 Не используется
116 Не используется
117 Не используется
118 Не используется
119 Не используется
120 Не используется
121 Не используется
122 Не используется

Назначение реле в блоке с предохранителями расположенном в моторном отсеке. Таблица:

Реле Коммутируемые цепи
R1 Стартер
R2 Свечи подогрева (дизельные двигатели)
R3 Звуковой сигнал
R4 Дальний свет фар
R5 Генератор (дизельные двигатели 2.4 л)
R6 Ближний свет фар
R7 Система управления двигателем
R8 Фары дневного времени или пусковое реле заземления (автомобили с АБС)
R9 Топливный насос
R10 Воздушное кондиционирование
R11 Топливный насос низкого давления (автомобили с дизельными двигателями 2.4 л с задним приводом)
R12 Вентилятор охлаждения конденсатора воздушного кондиционирования (дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения (дизельные двигатели и двигатели DOHC 2.0 л)
R13 Зажигание
ДиодБ1 Не используется
Диод D2 Электронное управление двигателем (двигатели DOHC)
Диод D3 Воздушное кондиционирование, буксировочное оборудование
Диод D4 Воздушное кондиционирование, буксировочное оборудование

Вспомогательная коробка реле (в моторном отделении, под коробкой плавких предохранителей)

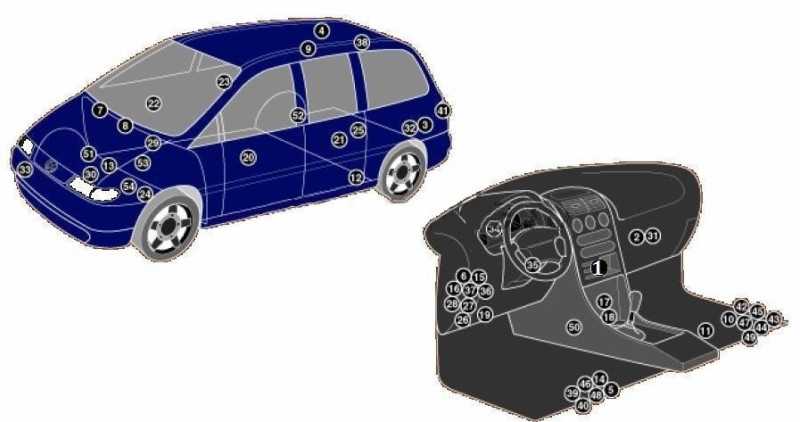

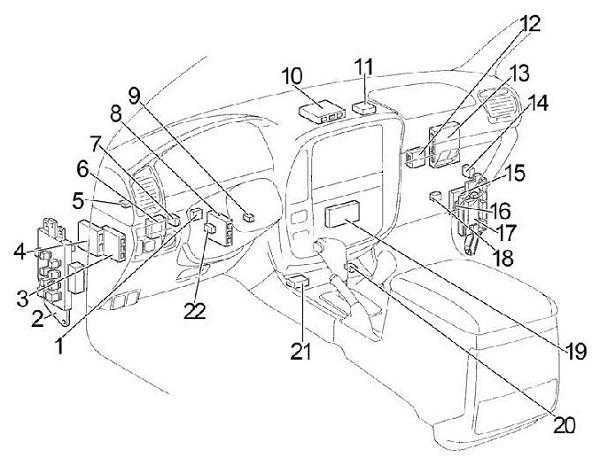

Общее расположение блоков

Схема

Описание

1 Электронный блок управления кондиционером
2 Блок управления двигателем вентилятора кондиционера отопителя, передний (с автоматическим регулированием температуры)
3 Блок управления электродвигателем заднего вентилятора кондиционера (с автоматическим регулированием температуры)
4 Усилитель антенного сигнала — за панелью крыши
5 Блок управления противоугонной системой Блок управления центральным замком — под сиденьем водителя (^ 08/97)
6 Блок управления противоугонной системой — в многофункциональном блоке управления (09/97^)
7 Звуковой сигнал — резонатор системы впуска (^ 04/00)
восемь Звуковой сигнал — резонатор системы впуска (05/00^)
девять Аудио антенна — правое заднее стекло
10 Дополнительная аккумуляторная батарея — под пассажирским сиденьем, если имеется
одиннадцать Реле дополнительного аккумулятора (11/98 ^) — под правым передним сиденьем
12 Блок управления дополнительным отопителем
13 Аккумуляторная батарея
14 Блок управления центральным замком — в блоке управления сигнализацией — под сиденьем водителя (^ 08/97)
15 Блок управления центральным замком — в многофункциональном блоке управления (09/97^)
16 Блок управления (Сигнализация) — Блок реле / ​​предохранителей 2 на приборной панели
17 ЭБУ системы круиз-контроля (круиз-контроль)
18 Диагностический разъем (DLC) — ^ 04/00 — под передней пепельницей
19 Диагностический разъем (DLC) — 05/00^
ветры Блок управления стеклоподъемником передней левой двери
21 год Блок управления стеклоподъемником задней левой двери — Дверь
22 Блок управления стеклоподъемником передний правый — дверь
23 Блок управления задним правым стеклом — дверь
24 Блок управления двигателем вентилятора охлаждения
25 Электронный блок управления 4WD — на сцеплении
26 Блок предохранителей и реле, панель приборов 1 — в многофункциональном блоке управления (09/97^)
27 Блок реле и предохранителей 2 на приборной панели
28 год Блок реле и предохранителей 3 на приборной панели
29 Блок предохранителей и реле, моторный отсек 1
тридцать Блок предохранителей и реле в моторном отсеке 2
31 год Резистор электродвигателя вентилятора отопителя, передний (ручное регулирование температуры)
32 Резистор электродвигателя вентилятора отопителя, задний (ручное регулирование температуры)
33 Звуковые сигналы — за бампером
34 Блок управления иммобилайзером — за панелью приборов
35 год Рамочная антенна иммобилайзера — возле замка зажигания
36 Реле указателей поворота — в многофункциональном блоке управления
37 Многофункциональный блок управления — в блоке предохранителей / реле 1 приборной панели — функции: обогреватель ветрового стекла / обогреватель заднего стекла, дворники / стеклоочиститель заднего стекла, указатели поворота, аварийные огни, внутреннее освещение, электрические стеклоподъемники, центральный замок, центральный замок с дистанционным управлением, противоугонная система система
38 Антенна для навигатора, телефона
39 Блок управления системой помощи при парковке — под сиденьем водителя
40 Зуммер парковочной системы, спереди — под сиденьем водителя
41 год Зуммер парковочной системы, задний — под крышкой заднего фонаря
42 Дополнительный предохранитель (30А / 40А), дополнительный аккумулятор — под правым передним сиденьем
43 год Дополнительный предохранитель (30А), дополнительный отопитель (09.01 ^) — под правым передним сиденьем
44 год Дополнительный предохранитель (15А), разъем питания аксессуаров 1 ^ 1/98 — 05/00) — под правым передним сиденьем
45 Дополнительный предохранитель (15А), розетка питания аксессуаров 2 ^ 1/98 — 05/00) — под правым передним сиденьем
46 Блок управления обогревом сиденья водителя — под сиденьем водителя
47 Блок управления обогревом сиденья пассажира — под сиденьем пассажира
48 Датчик бокового удара со стороны водителя — под сиденьем водителя
49 Датчик бокового удара со стороны пассажира — под сиденьем пассажира
50 Электронный блок управления SRS
51 Датчик высоты кузова, регулировка угла наклона передних фар на стабилизаторе поперечной устойчивости
52 Датчик высоты кузова, задний — проверка центровки фар — вал заднего правого моста
53 Электронная коробка передач — моторный отсек слева
54 Датчик скорости автомобиля — на КПП

Предохранители Ленд Крузер 100: где блоки, расшифровка

Предохранители Ленд Крузер 100 находятся в блоках, и защищают электрическую сеть автомобиля от поломок, в том числе замыканий, повреждений оплётки, воздействия повышенной электрической нагрузки.

Далее приведены названия, примерное расположение различных предохранителей и узлов Land Cruiser 100 разных годов выпуска, в том числе с леворульным\праворульным управлением.

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года

Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

  • плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
  • транспондер ключа (контролирующий компьютер) — №5;
  • узел, управляющий блокировкой дверей, и ETC — №6, №7;
  • блочок, включающий/выключающий поворотные фары — №1;
  • AHC или реле конструкции, созданной для управления кузовной высотой — №22;
  • основной блочок подушек безопасности (находится практически в центре салона) — №21;
  • управляющий блочок — №19;
  • замедляющий датчик — №20;
  • контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Замена предохранителей на Toyota Mark 2 своими руками: все, что нужно знать

Процедура замены неисправных предохранителей на Toyota Mark 2, независимо от года выпуска авто или его комплектации, происходит по идентичному алгоритму действий. Весь спектр работ займет не больше 20 минут свободного времени, а также потребуется наличие самих предохранителей, набор крестовой и шлицевой отверток, и специализированного съемника или узких плоскогубцев.

Для замены предохранителей на Toyota Mark 2 необходимо выполнить следующий алгоритм действий:

Для начала обязательно обесточиваем электрическую цепь в авто путем отсоединения всех клемм с аккумуляторной батареи;
Затем под капотом машины по правую сторону от силового агрегата находим небольшой пластиковый бокс и с помощью отверток демонтируем фиксирующие крепления

Важно помнить, что блок с предохранителями под капотом Toyota Mark 2 является герметичным и повреждение креплений может стать причиной доступа влаги или пыли внутрь системы, что в свою очередь приведет к коррозии метала и ослаблению контактов;
После успешного демонтажа крышки блок проводим визуальный осмотр неисправных элементов. Перегоревший предохранитель будет иметь следы оплавления на корпусе, а при демонтаже можно будет рассмотреть разрушенную деталь внутри изделия;
С помощью пассатижей, специального съемника или медицинского пинцета требуется отсоединить все неисправные предохранители и установить новые комплектующие

Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка;
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей. Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку;
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.

Также особое внимание рекомендуется уделять пропускной мощности самих элементов – строго не допускается использовать предохранители, ориентированные на большую или меньшую мощность. Использование несовместимых предохранителей или замена плавких вставок на защитные элементы и наоборот может нарушить защищенность электрооборудования авто, что приведет к дорогостоящему ремонту в случае скачка напряжения или короткого замыкания

Блоки под капотом

Главный блок

Основной блок предохранителей и реле в моторном отсеке находится с левой стороны рядом с аккумулятором.

Схема

Обозначение

COND FAN (вентилятор конденсатора) 30А
ALT-S (зарядка) 7,5А
POWER №2 50А
POWER №1 60А
HEATER 50А
HEAD (RH) (правая фара) 10А
HEAD (LH) (правая фара) 10А
TRC (противобукс. система) 7,5А
DEICER (антиообледенитель) 20А
АМ2 (цепь АМ2 замка зажигания) 20А
4WS №2 (система 4WS) 30А
ALT-S (цепь генератора)
4WS №1 (система 4WS) 30А
HORN (звуковой сигнал) 10А
MAIN (главная плавкая вставка) 40А
RADFAN (вентилятор радиатора) 30А
ABS (анти блокировочная система) 60А
ALT (генератор) 100А
EFI (система впрыска) 15А
  • CIRCUIT OPENING — реле топливного насоса
  • HORN — реле звукового сигнала
  • HEAD — реле фар
  • FAN — реле вентилятора
  • GLOW — реле свечей накаливания
  • HEATER — реле отопителя
  • STARTER — реле стартера

Схемы электрооборудования Киа Спектра

Схема предохранителей Киа Спектра 2000-2009 и 2011 годов. Описание цепей, защищаемых предохранителями, что находятся в моторном отсеке и те, что расположены в монтажном блоке реле и предохранителей салона автомобиля:

Киа Спектра — тормозная система авто. Схема деталей тормозного механизма переднего и заднего колёс, а также причины неисправности тормозной системы и способ устранения проблемы:

1. Электросхема соединения фар главного света:

2. Схема соединения фар головного света KIA Spectra и противотуманных фонарей:

3. Электрическая система управления электровентиляторами радиатора системы охлаждения двигателя и схема кондиционера Киа Спектра:

4. Соединения системы ETWIS и ламп освещения салона:

5. Задние фары автомобиля:

6. Схема соединения фар дневного света (DRL):

7. Электрокорректор фар и фонарей заднего противотуманного освещения:

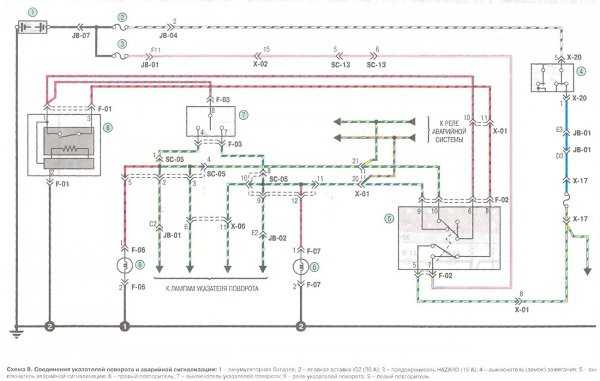

8. Указатели поворота и аварийная сигнализация машины:

9. Схема Киа Спектра — звуковой сигнал, освещение заднего хода и стоп-сигнал:

10-11. Соединения диагностических колодок (авто с АКПП и МКПП):

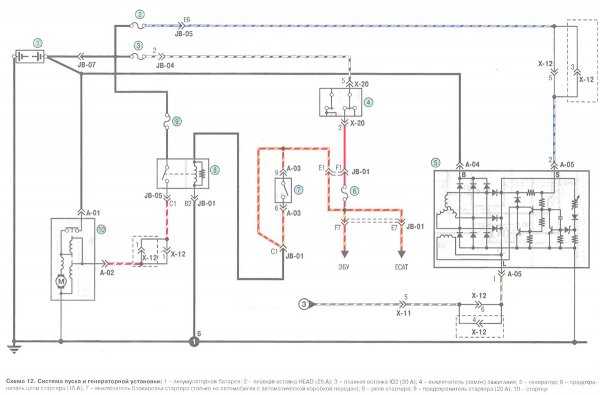

12. Электрическая схема KIA Spectra — система пуска двигателя и генератор:

13. Электрооборудование — стеклоомыватель и очиститель лобового стекла и стекла задней двери у хэтчбек:

14. Схема кондиционера Киа Спектра и отопления:

15. Работа системы ECAT:

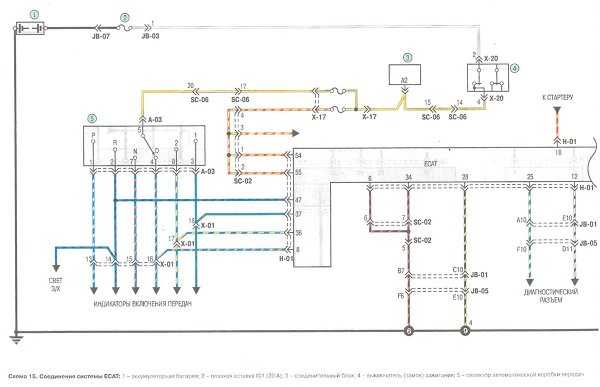

16. Соединения систем ECAT и управления автоматической коробки передач:

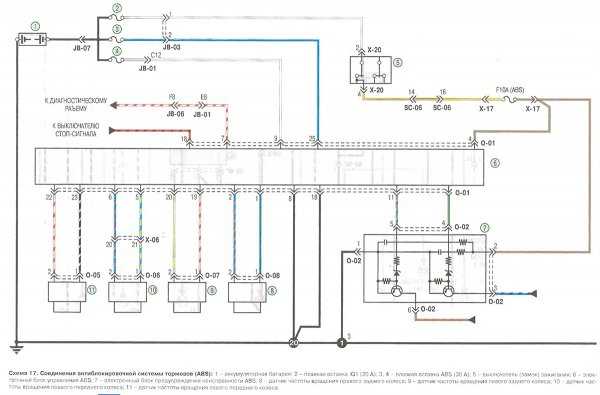

17. Электронная схема работы АБС (Антиблокировочной системы тормозов):

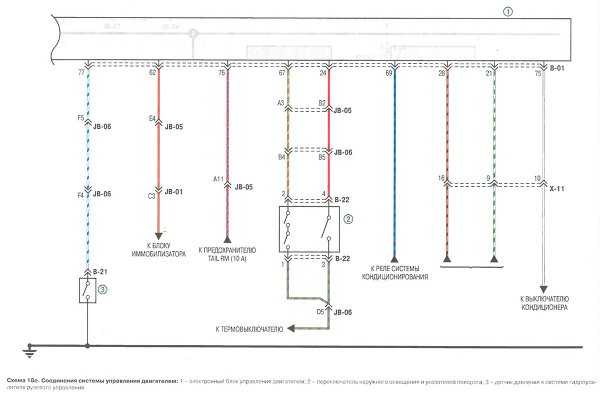

18. Электросхемы KIA Spectra — системы управления двигателем автомобиля:

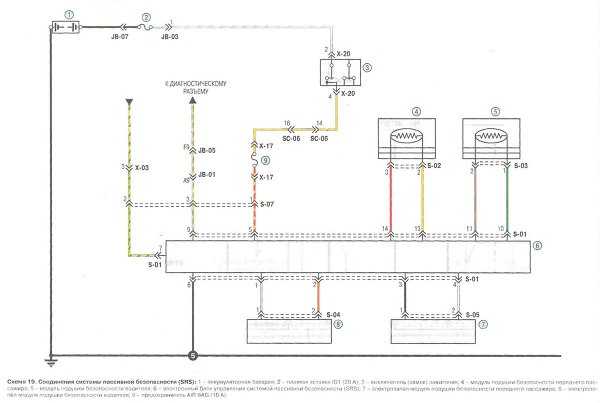

19. Принципиальная схема работы SRS — системы пассивной безопасности:

20. Схема подогрева передних сидений авто:

21. Электропривод люка крыши:

22. Система центрального замка дверей:

23. Схема стеклоподъемников КИА Спектра:

24. Аудиосистема и электронные часы:

25. Соединения освещения салона:

26. Электрическая схема Киа Спектра — прикуривателя, соединения цепей блока ETWIS, обогрева боковых наружных зеркал и заднего стекла автомобиля:

Расположение блоков предохранителей на Тойоте Марк 2 X90

Премьера 4-дверного спортивного седана 6-го поколения Toyota Mark 2 состоялась в 1992 г. Он пришел на смену автомобилям 80–81 серий. Из-за агрессивного внешнего вида машину прозвали самураем.

Для начала 1990-х гг. производитель предлагал богатую комплектацию:

  • электрорегулировку руля;
  • круиз-контроль;
  • АБС;
  • навигацию;
  • регулируемую подвеску и мн.др.

В 1993 г. вышла заряженная версия Tourer V с двигателем JZX90 на 280 л.с.

Плавкие предохранители на Марке 2 X90 смонтированы на печатных платах в салоне и под капотом. Для безопасности их поместили в монтажные боксы.

В пассажирском салоне

Чтобы добраться до плавких вставок в кабине, нужно сделать так:

  1. Открыть дверь с водительской стороны.
  2. Посмотреть под приборную панель.
  3. Найти технический лючок на стойке у ног водителя.
  4. Отстегнуть фиксаторы.
  5. Снять крышку.

Расположение блока в пассажирском салоне авто.

В моторном отсеке

Поиск установочного модуля в моторном отсеке состоит из следующих действий:

  1. Поднять и закрепить передний капот.
  2. Найти пластиковый короб рядом с АКБ.
  3. Нажать на замки.
  4. Снять защитную панель.

Расположение блока в моторном отсеке.

Схема предохранителей и реле Toyota Land Cruiser 100 (1998-2007)

А Назначение
1 MIRR 10 Зеркала с электроприводом
2 SRS 15 Подушки безопасности, ремни безопасности с преднатяжителем
3 CIGAR 15 Прикуриватель , аудиосистема, антенна
4 IGN 10 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, подушки безопасности, ремни безопасности с преднатяжителем, предупреждающий световой сигнал разрядки
5 POWER 40 Центральный замок, стеклоподъемники, люк, сиденья с электроприводом, система регулировки наклона и высоты рулевой колонки
6 DOME 10 Освещение салона, персональное освещение
7 AHC-IG 20 Активная система управления высотой расположения кузова (AHC)
8 DIFF 20 Блок управления блокировкой дифференциала
9 GAUGE
Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
