Схема предохранителей и реле лада калина 2 (2013-2018)

Ремонт детали

Технические характеристики лада калина хэтчбек. лада калина хэтчбек объем бака

Самостоятельный ремонт оборудования стоит выполнять, если вы полностью уверены, что неисправность кроется именно в нем. Большое количество пластиковых элементов делают насос весьма хрупким. По этой причине при разборке необходимо соблюдать аккуратность.

• При помощи отвертки необходимо поддеть и снять сливной модуль детали.
• От оборудования отключатся провод массы.
• Разъединяется промежуточный разъем проводов (с внутренней стороны).
• Демонтируется регулятор давления.
• Модуль бензинового элемента снимается путем отжимания пластикового фиксатора.
• С корпуса удаляется фильтрующая сетка. Если она загрязнена, то ее можно почистить. Но целесообразнее поставить новую сетку.

Поврежденные элементы необходимо отремонтировать или поменять на новые детали. Параллельно желательно заменить фильтр тонкого очищения топлива. Он располагается возле поддомкратной чашки в арке правого заднего колеса. Сборку оборудования осуществляют в обратной последовательности.

Если не работает бензонасос Калины, то причины часто кроются в неисправности самой детали. Это оборудование стоит недорого. Снять агрегат и заменить его на исправный вполне реально самостоятельно. Лучше приобретать оригинальные запчасти.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Штраф за неработающую подсветку заднего номера

Добрый день, уважаемый читатель.

Лампочки подсветки предусмотрены только для заднего номера автомобиля. Связано это с тем, что задний номер автомобиля должен быть читаем в том числе и в темное время суток. К переднему номеру подобные требования не предъявляются.

Рассмотрим, какой штраф будет наложен на водителя, если перегорела одна лампочка подсветки номера либо все лампочки подсветки одновременно. Приступим.

В первую очередь хочу отметить, что управление автомобилем с неработающими внешними световыми приборами запрещено пунктом 3.3 перечня неисправностей:

3. Внешние световые приборы

3.3. Не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели.

Лампочки подсветки государственных регистрационных знаков относятся к внешним световым приборам. Поэтому эксплуатация автомобиля, у которого лампочка не работает, является нарушением требования правил дорожного движения. В том числе речь идет и о ситуации, когда лампочек на заднем номере несколько, а не работает только одна из них.

Штраф за отсутствие подсветки заднего номера

Отсутствие подсветки заднего регистрационного знака делает его нечитаемым в темное время суток:

1. Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, за исключением случаев, предусмотренных частью 2 настоящей статьи, —

влечет предупреждение или наложение административного штрафа в размере пятисот рублей.

Примечание. Государственный регистрационный знак признается нестандартным, если он не соответствует требованиям, установленным в соответствии с законодательством о техническом регулировании, и нечитаемым, если с расстояния 20 метров не обеспечивается прочтение в темное время суток хотя бы одной из букв или цифр заднего государственного регистрационного знака, а в светлое время суток хотя бы одной из букв или цифр переднего или заднего государственного регистрационного знака.

Данный штраф может быть наложен только в темное время суток, если из-за отсутствия лампочки (лампочек) номер стал нечитаемым.

Например, если перегорела одна лампочка из двух и на номере с 20 метров не видно первую букву, то номер является нечитаемым и водитель получит предупреждение или штраф 500 рублей.

Другой пример. Если перегорела одна лампочка из двух, однако оставшаяся лампа хорошо освещает номер и все его символы видно с 20 метров, то данный штраф наложен быть не может.

Штраф за неисправную лампочку подсветки номера

Еще раз напомню, что подсветка заднего номера является внешним световым прибором. Эксплуатация автомобиля с подобной неисправностью запрещена. Кроме того, за указанное нарушение предусмотрен штраф по статье 12.5 КоАП:

1. Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена, за исключением неисправностей и условий, указанных в частях 2 — 7 настоящей статьи, —

влечет предупреждение или наложение административного штрафа в размере пятисот рублей.

Таким образом, за неработающую лампочку водитель может получить предупреждение или штраф 500 рублей. Причем данный штраф, в отличие от рассмотренного выше, будет наложен даже в том случае, если после выхода подсветки из строя номер остался читаемым.

В 2017 году штраф за неработающую подсветку заднего номера не очень большой — максимум 500 рублей. Тем не менее получить его весьма неприятно, тем более что цена новой лампочки намного меньше.

Функции реле бензонасоса Калина и его замена

Реле бензонасоса Калина служит важным элементом для обеспечения стабильной работы автомобиля. Двигатель внутреннего сгорания является основным агрегатом для передвижения автомобильного транспорта. В условиях наступления электромобилей доля машин с ДВС сокращается, но подавляющее большинство и на ближайшие десятилетия обеспечено автомобилями на углеводородном сырье.

Для стабильной работы пламенного мотора любого автомобиля, в том числе и Лада Калина, необходима стабильная подача достаточного количества топлива.

Основным элементом топливной системы на Калине является бензонасос. Топливный бак на Лада Калина находится в задней части кузова, соответственно, доставка бензина по подающим трубкам к разбрызгивателям форсунок должна быть постоянной и нагнетаться принудительно.

Другими элементами топливной системы автомобиля, кроме бака и бензонасоса, являются фильтр тонкой очистки и трубки подачи топлива.

Возможные причины отказа системы подачи топлива

Бензонасос на Калине является электрическим. Применение этой конструкции и принципа работы оправдано рядом преимуществ. Это простота и надежность, соответствие требуемым характеристикам по объемам подачи топлива и высокий уровень безопасности, обеспеченный отключением системы при прекращении работы двигателя.

С другой стороны, для качественной работы необходим отличный бензин и обеспечение охлаждения бензонасоса, также процесс сопровождается повышенным уровнем шума.

1. Как правило, плохое качество бензина и загрязнение фильтров приводят к некорректной работе бензонасоса либо выходу его из строя.
2. Если при повороте ключа зажигания нет реакции со стороны двигателя, проблема может быть связана с поломкой бензонасоса.
3. Так как питание главного агрегата топливной системы обеспечивается током, для поиска неисправности необходимо проконтролировать электрическую цепь, идущую к бензонасосу.

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

Убедившись в целостности и работоспособности электрической сети, произведя необходимые замены деталей, бензонасос Калина должен заработать вновь. Если топливная система так и не работает, значит хозяину автомобиля предстоит более глубокое знакомство с составными частями системы снабжения топливом Калины.

Предохранители и реле в Ладе Калина, электрические схемы

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

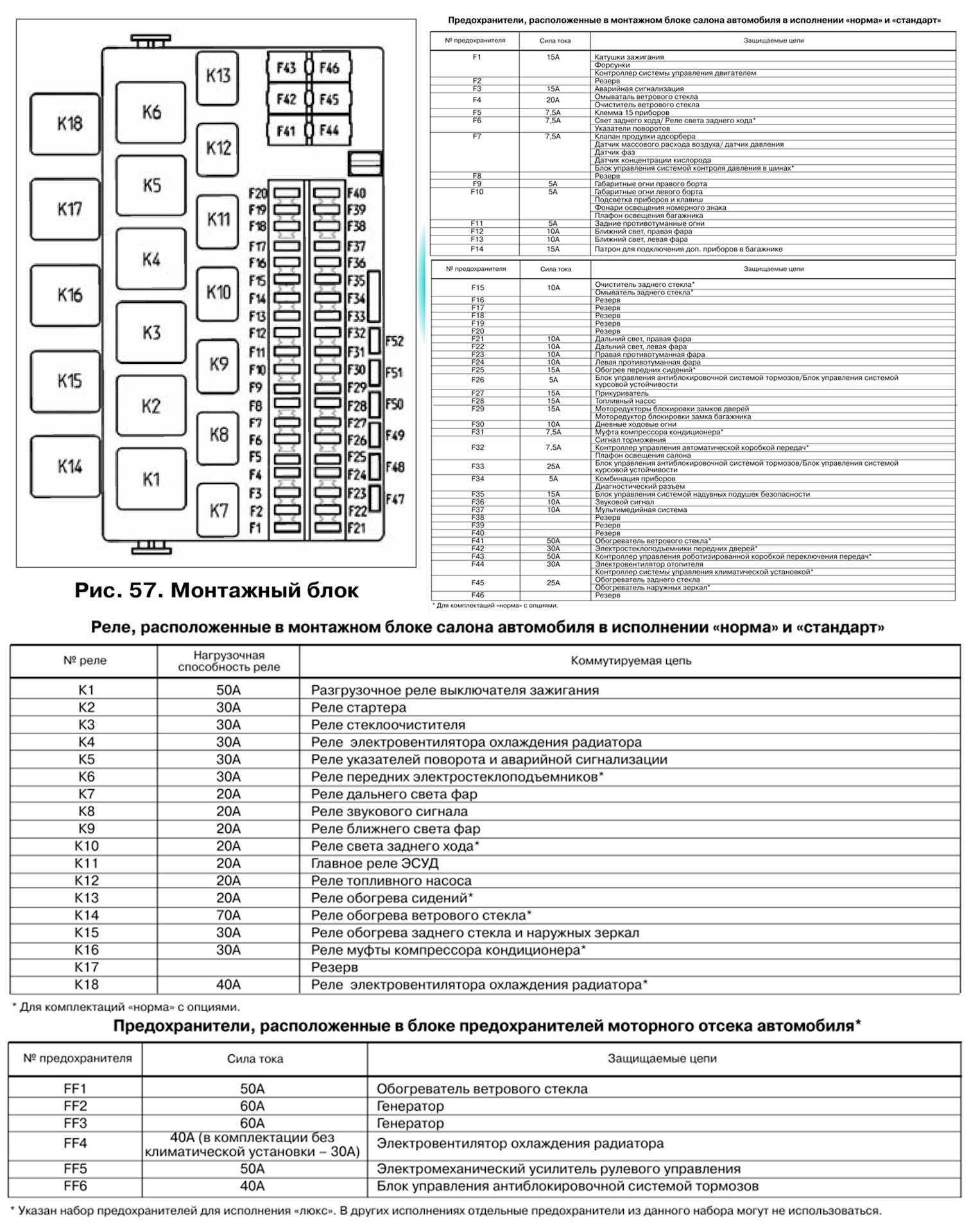

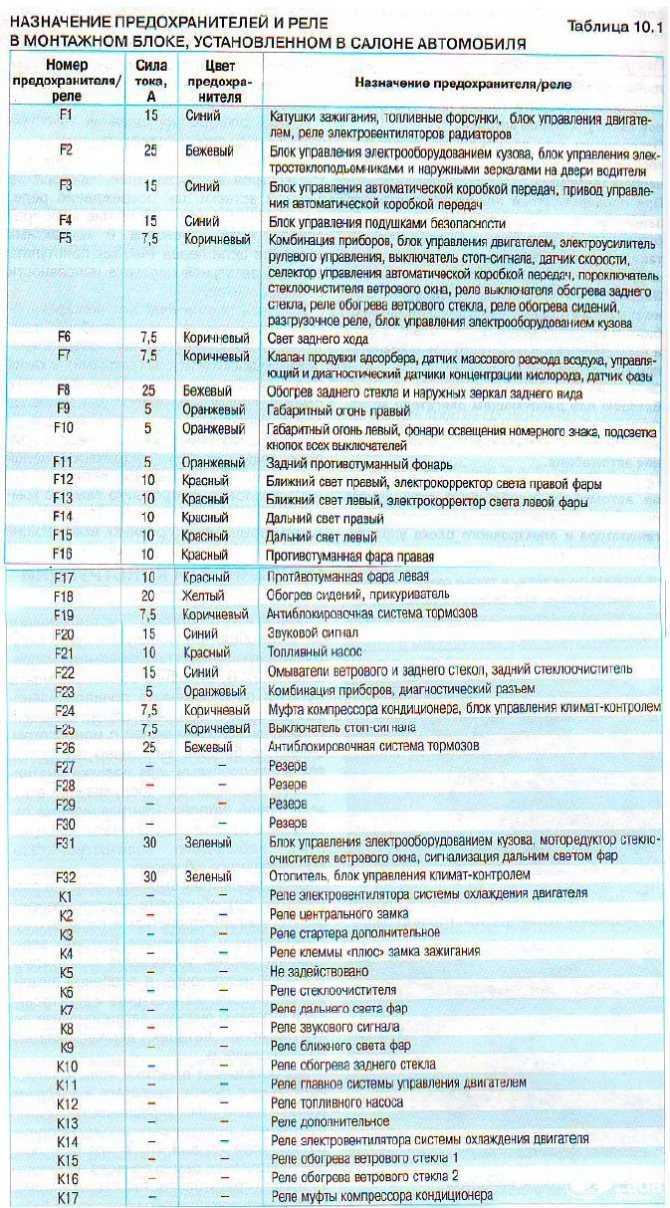

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Блок предохранителей и реле ваз 2107

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.
