Тойота ипсум 10 (15) кузов

Предохранители и реле Toyota HiAce

Рассмотрены автомобили 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение блоков предохранителей и плавких вставок.

1 — центральный монтажный блок

2 — блок плавких вставок

Схема расположения плавких вставок в блоке

модели до 1993 года.

Центральный монтажный блок.

модели с левым рулем до 1993 года.

Назначение предохранителей и реле.

DOME (плафон внутреннего освещения)

RR А.С (реле-регулятор генератора)

STOP (стоп-сигналы тойота хайс)

TAIL * 1 (габариты) TAIL (RH) * 2

HEAD (RH) * 3 HEAD LO (RH) * 4

HEAD (LH) * 3 HEAD LO (LH) * 4

HAZ-HORN (аварийная сиг­нализация и звуковой сигнал)

RADIO-CIG (радиоприемник и прикуриватель тойота хайс)

DEFOG (обогреватель заднего стекла)

SEAT-HTR (подогрев сидений)

TURN-GAUGE (указатели поворота)

Реле задних фонарей

Реле стеклоочистителя* 5

Реле переключения света фар

Реле заднего противотуманного фонаря

Реле обогревателя стекла задней двери

Тепловой предохранитель отопителя

Тепловой предохранитель (цепь электроприводов toyota hiace)

Реле звукового сигнала

Реле указателя уровня масла в двигателе

Реле переднего отопителя

Реле заднего отопителя

Реле переключения света фар* 4

*1 — Кроме моделей для Германии.

*2 — Модели для Германии.

*3 — Модели без системы освещения в дневное время и модели для Германии.

*4 — Модели с системой освещения в дневное время и модели для Германии.

*5 — При наличии прерывистого режи­ма работы стеклоочистителя (без регулятора интервала времени).

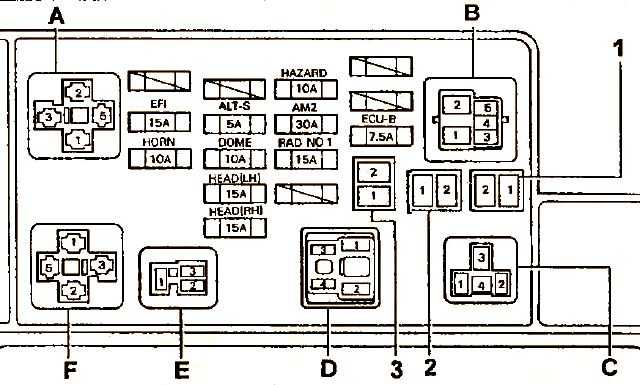

Центральный монтажный блок.

модели с правым рулем до 1993 года

Предохранители

RR А.С (реле-регулятор генератора)

HAZ-HORN (аварийная сигнализация и звуковой сигнал) * 1

HEAD UPP (RH) (правая, дальний свет)* 2

HEAD UPP (LH) (левая, дальний свет)* 2

RADIO-CIG (радиоприем­ник и прикуриватель)

HEAD (LH)* 1 HEAD LWR (LH)* 2

HEAD (RH)* 1 HEAD (LWR, RH)* 2

DEFOG (обогреватель заднего стекла)

DOME (плафон внутрен­него освещения)

TURN-GAUGE (указатели поворота)

Реле

Реле переключения света фар

Реле стеклоочистителя * 6

Реле указателя уровня масла в двигателе

Тепловой предохранитель отопителя

Реле задних фонарей

Реле звукового сигнала

Реле переднего отопителя* 4 Контрольное реле неисправности ламп* 3

Реле переднего отопителя* 3 Реле заднего противотуманного фонаря* 5

Автоматический выключатель цепи стеклоподъемников

Реле заднего отопителя

Реле обогревателя стекла задней двери

Реле переключения света фар

Реле №2 переключения света фар (проблесковый режим)* 2 Реле переднего отопителя* 7

Реле включения повышающей передачи* 8

Реле №3 переключения света фар (проблесковый режим) * 2 Главное реле двигателя

*1 — Модели без системы освещения с переключателем света фар, обеспечивающим проблесковое включение.

*2 — Модели с системой освещения с переключателем света фар, обеспечивающим проблесковое включение.

*3 — Модели для Австралии.

*4 — Кроме моделей для Австралии.

*5 — Модели для Европы.

*6 — Модели с системой прерывисто­го режима стеклоочистителя (без регулятора интервала времени).

*7 — Модели без системы стеклоочи­стителя заднего стекла.

*8 — Модели с автоматической ко­робкой передач (за исключением моделей, поставляемых в Европу).

Центральный монтажный блок (модели с 1993 года выпуска)

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-hiace.html

Инструкция по замене предохранителей Toyota Corona/Caldina

От того в каком состоянии находятся плавкие предохранители напрямую зависит исправность работы многих деталей автомобиля. В случае поломки фар или других электрических узлов Toyota Corona/Caldina первым делом следует проверить именно эти детали.

Диагностика состояния предохранителей

Определить неисправность можно лишь при непосредственном осмотре предохранителей. На неисправность укажут явные дефекты деталей, похожие на разрыв соединения. Если их нет, но элемент все же вызывает подозрения, то его лучше всего заменить.

Рекомендации от производителя Toyota Corona/Caldina

Перед переходом к процессу снятия и установки новых деталей, следует усвоить следующие советы от специалистов:

для замены предохранителей, рассчитанных на малые токи, нужно воспользоваться специальным инструментом – съемником типа «пинцет»;
стоит следить за тем, чтобы новая деталь полностью соответствовала бывшей в употреблении, чтобы избежать серьезных повреждений и даже пожара;
перед тем, как решать проблему с плавкими предохранителями, следует обратить внимание на плавкие вставки, которые также могут быть причиной неисправности.

Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей

etlib.ru

Блок предохранителей №1 (в панели приборов)

Схема блока предохранителей

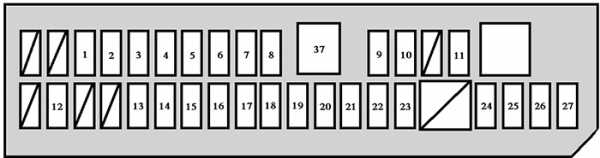

Распределение предохранителей в блоке предохранителей 1.

№	Имя	Номинальный ток .	Описание
1	CIG	15	Зажигалка
2	Дверь	30	Электрическая система блокировки дверей
3	IG1-NO.2	10	Манометр и манометры, индикаторы напоминания об обслуживании и предупреждающий зуммер, фонарь заднего хода, задний зуммер
4	WIP	30	Система стеклоочистителя и омывателя ветрового стекла
5	A / C	10	Кондиционер
6	IG1	10	Задний фонарь заднего хода, задний зуммер
7	TRN	10	Указатели поворота, аварийные мигалки
8	ECU-IG	10	Антиблокировочная тормозная система
9	RR-FOG	10	Задний противотуманный фонарь
10	OBD	10	Бортовая диагностическая система
11	Купол	10	Внутреннее освещение
12	BUD-B	10	Фары, задние фонари
13	Клиент	15	Задний фонарь, передний габаритный фонарь, фонарь освещения номерного знака, фонарь освещения приборной панели, задний противотуманный фонарь
14	H-LP LL	10	Левая боковая фара (косое освещение) (автомобили с системой дневных ходовых огней)
15	H-LP RL	10	Правая фара (косой свет) (автомобили с системой дневных ходовых огней)
16	H-LP LH	10	Левая фара (дальний свет) (автомобили с системой дневных ходовых огней)
16	H-LP LH	15	Левая фара (дальний свет) (автомобили без системы дневных ходовых огней)
17	H-LP RH	10	Правая фара (дальний свет) (автомобили с системой дневных ходовых огней)
17	H-LP RH	15	Правая фара (дальний свет) (автомобили без системы дневных ходовых огней)
18	Звук рожка	10	Рог
19	Хаоз	10	Аварийные мигалки
20	Остановить	10	Стоп-сигнал
21	Стоп-сигнал	10	Система запуска
22	IG2	10	Система подушек безопасности SRS
23	A/C NO.2	10	Кондиционер
24	Дистанционное управление	10	Запасной предохранитель
25	Запасные части	15	Запасной предохранитель
26	Запасные части	20	Запасной предохранитель
27	Запасные части	30	Запасной предохранитель
37	Мощность	30	Электрические стеклоподъемники, электрические замки дверей

Общая схема

Общая схема расположения электронных блоков управления

Описание

1. правый передний датчик SRS
2. блок реле №5 (модели до 12.1997 г.)
3. датчик абсолютного давления во впускном коллекторе (3S-FSE)
4. датчик разрежения в вакуумном усилителе тормозов (3S-FSE)
5. датчик абсолютного давления во впускном коллекторе (кроме 3S-FSE и дизельных моделей)
6. датчик давления наддува (дизельные модели)
7. датчик давления наддува (абсолютного давления во впускном коллекторе) (2С-Т)
8. блок управления и модулятор ABS (модели с 12.1997 г.)
9. блок управления форсунками (с 12.1997 г.)
10. реле свечей накаливания (дизельные модели)
11. блок реле №2
12. монтажный блок в моторном отсеке
13. блок плавких вставок
14. левый передний датчик SRS
15. блок системы навигации
16. усилитель стерео системы (модели до 12.1997 г.); ТВ-тюнер (модели с 12.1997 г.)
17. блок управления форсунками (модели до 12.1997 г.)
18. реле очистителя заднего стекла
19. держатель разъёмов
20. реле блока управления форсунками (модели до 12.1997 г.)
21. реле топливного насоса
22. блок управления ABS (модели до 12.1997 г.)
23. реле управления форсунками (модели с 12.1997 г.)
24. блок реле №4
25. реле “EFI-2” (модели с 12.1997 г.)
26. электронный блок управления двигателем
27. реле управления замками дверей
28. интегрированное реле
29. реле обогревателя зеркал
30. блок реле №1
31. кронштейн крепления разъемов

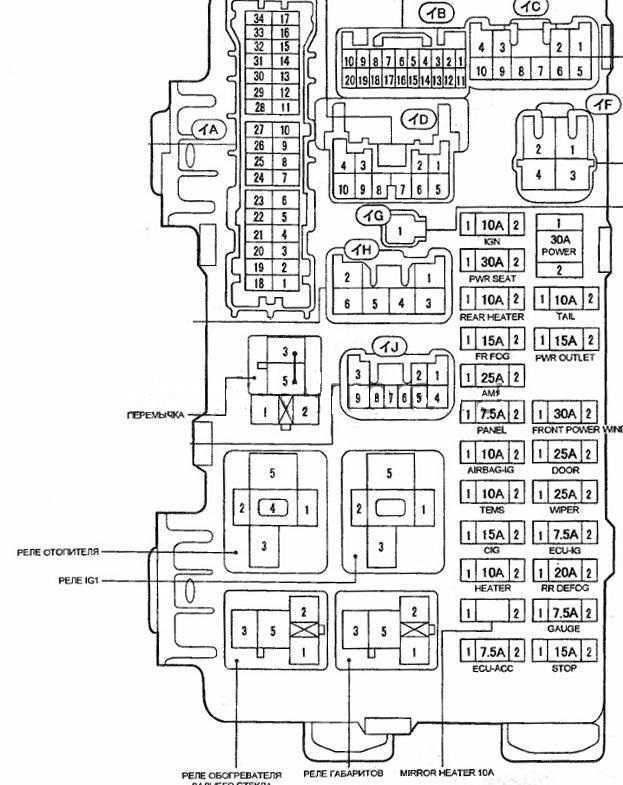

32. монтажный блок в салоне
33. реле обогревателя переднего стекла (антиобледенителя щеток)
34. центральный монтажный блок
35. реле ETCS
36. реле “EFI-2” (модели до 12.1997 г.)
37. реле селектора АКПП
38. центральный датчик SRS
39. датчик замедления ABS.

Блок предохранителей и реле в полу

реле топливного насоса

реле блока управления топливной системой и зажиганием реле ESP/VGS или ESP/автоматическая коробка передач.

VGS=6noK управления коробкой передач

реле обогревателя заднего стекла

Предохранители

20 А, 10 А (дизель)

клапан вентиляции топливного бака реле вентилятора блок управления впрыском топлива блок регулирования оборотов холостого хода клапан системы рециркуляции ОГ обогреватель лямбда-зонда 1 обогреватель лямбда-зонда 2 диагностический разъем

реле наддува. Модели для США клапан наддува. Модели для США клапан отсечки топлива

реле вентилятора блок управления питанием дизельного двигателя мембранный клапан клапан дроссельной заслонки клапан рециркуляции ОГ датчик температуры катализатора

блок управления двигателем катушки зажигания топливные форсунки реле топливного насоса электронный акселератор реле блокировки и отключения стартера

• Не горят птф в рено меган 2



• Сколько меди в камазовском стартере



• Установка магнитолы в дайхатсу мира



• Aaf9 ошибка бмв парктроники



• Признаки неисправности датчика холла нексия 8 клапанная

Блок предохранителей ⇐ Noah Town\Lite Ace. Электрооборудование, оптика

Сообщение bviktor » 17 янв 2014, 17:53

Сообщение Evgesha76 » 27 май 2014, 06:01

Сообщение Леха » 27 сен 2014, 06:54

Сообщение Карпуха » 27 сен 2014, 15:26

Сообщение Леха » 27 сен 2014, 17:54

Сообщение Mr.Oleganya » 03 май 2019, 10:52

Сообщение kushmylev » 10 мар 2020, 16:28

Отправлено спустя 4 минуты 14 секунд: Получается езжу без этого предохранителя номер.1 отвечающего за АБС но АБС прекрасно работает,а настройки печки сбиваются после остановки двигателя.

Отправлено спустя 1 минуту 29 секунд: Машина Таун Айс Ной 98г. 3СТ, CR-50.

Сообщение Kostyn967 » 29 мар 2020, 05:07

Схема предохранителей Honda Odyssey USA (2005-2010)

*возможно небольшое несоответствие с реальным расположением тех или иных предохранителей, в частности из-за различия в годе выпуска, т.к. 2005-2006 отличаются от 2007-2010, для уточнения можно посмотреть и сопоставить расположение на сайте НАЖАТЬ СЮДА либо обратитесь к инструкции по своему модельному году НАЖАТЬ СЮДА.

• Микроб.ру
• Часовой пояс: UTC+03:00
• Удалить cookies

Создано на основе phpBB Forum Software phpBB Limited Русская поддержка phpBB

Time: 0.186s | Peak Memory Usage: 7.61 МБ | GZIP: On

Источник статьи: http://mikrob.ru/viewtopic.php?t=150402

Toyota dyna 200 электросхема | Автомобиль Toyota

Ремонт тяги блокировки задней двери Toyota Dyna Тойота Дюна 1996 года

Toyota Dyna заводим после года простоя

https://youtube.com/watch?v=EWE_IUQvlNk

Не работает электростеклоподъемник,устраняем неисправность.

Дизель не тянет сеточка на ТНВД

Контактная группа замка зажигания: устройство и замена

How to install an underseat powered subwoofer.Improve your car stereo`s performance.

Причина и ремонт. Если не работает тахометр, спидометр

разбираем ТНВД: состав и функциональные назначения частей

• Toyota cresta 2000 отзывы
• Toyota fielder 2006 2012 схемы
• Датчик массового расхода воздуха Toyota vitz
• Самая большая машина Toyota
• Колодки передние Тойота Королла 2014
• Трудоустройство в Toyota тесты
• Чип тюнинг Тойота рав 4 2013
• Тойота Королла спасио 2001 технические характеристики
• Смена масла в акпп Тойота
• Кардан передний Тойота таун айс
• Турбина Toyota land cruiser 100 1hd
• Радиатор печки Тойота превия
• Тойота схема соединения бензонасоса
• Toyota prado нет зарядки
• Toyota марки автомобилей и год

Главная » Новое » Toyota dyna 200 электросхема

Предохранители и реле Toyota Dyna

Рассмотрены автомобили Toyota Dyna 100, Toyota Dyna 150, Toyota Toyoace, Toyota Hiace 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 года выпуска.

Блок предохранителей под вещевым ящиком.

1- звуковой предупредительный сигнал, 2- блок реле и предохранителей, 3 — Реле управления освещением в дневное время № 2, 4- реле поворотов, 5 — Реле управления освещением в дневное время, 6- управляющее реле очистителем фар, 7 — Реле управления освещением в дневное время №1,8- реле предупреждения о неисправности освещения (для Германии)

Схема расположения предохранителей и реле в блоке.

1. CHARGE (зарядка) — 7.5А

2. HEATER (отопитель) — 20А

3. TAIL (задний габарит) — 15А

4. HEAD (RH) (фара правая) — 15А

5. GLOW (свечи накаливания) — 7.5А

6. АС (кондиционер) — 20А

7. HAZ-HORN (аварийная сигнализация и звуковой сигнал) — 15А

8. HEAD (LH) (фара левая) — 15А

9. TURN (повороты) — 7.5А

10. WIPER (очиститель) — 15А

11. STOP (стоп-сигнал) — 15А

12. RADIO CIG (радио и прикуриватель) — 15А

13. GAUGE ENG (приборы) — 10А

14. DOME (салон) — 10А

15. Запасной — 7.5А

16. Запасной — 7.5А

D. реле подогревателя топлива (Европа) или реле исправности ламп (Австралия).

A. Управляющее реле фар.

B. управляющее реле заднего габарита

C. Реле отопителя.

D. реле подогревателя топлива (Европа) или реле исправности ламп (Австралия).

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-dyna.html

Блок в салоне

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Фото – пример исполнения

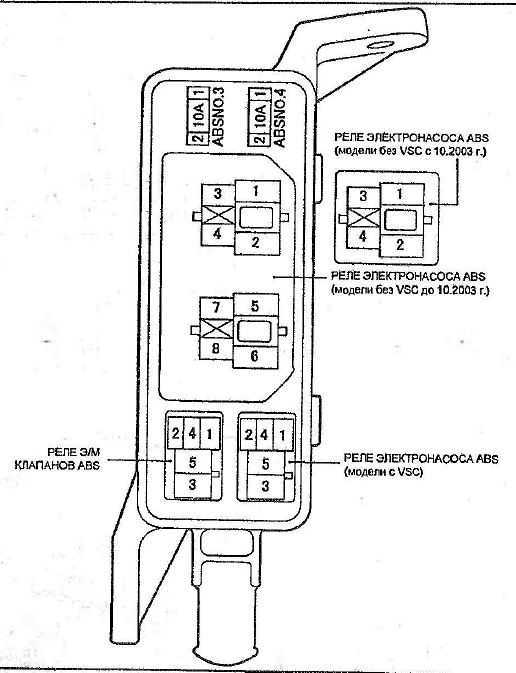

Пример схемы с крышки блока

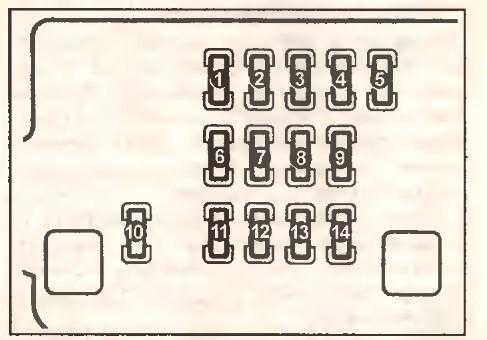

Схема

Описание

1	10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3	25А D/L – Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	–
6	20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B – Фары, задний противотуманный свет
8	15А FOG – Передний противотуманный свет
9	15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD – Диагностический разъем
12	10А HAZ – Указатели поворота, аварийная сигнализация
13	7,5А A.C – Кондиционер, отопитель
14	10А S-HTR – Подогрев сидений
15	–
16	10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18	30А POWER – Стекло подъемники, люк
19	40А HTR – Кондиционер, отопитель
20	30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Описание

1. монтажный блок предохранителей и реле со стороны пассажира
2. реле топливного насоса
3. блок управления Multiplex
4. электронный блок управления двигателем
5. электронный блок системы парковки
6. выключатель разблокировки селектора
7. электронный блок управления ABS (модели с VSC или с ABS (Normal) до 01.2005 г.)
8. блок управления SRS
9. блок управления кондиционером
10. блок корректора фар
11. монтажный блок со стороны водителя
12. реле противотуманных фар
13. реле-прерыватель указателей поворота
14. реле регулировки интервала работы стеклоочистителя.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А	система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и пред натяжители ремней безопасности
2 PANEL1 7,5А	лампы освещения салона
3 RR FOG 7,5A	противотуманные фары (задние)
4 FR FOG 15A	противотуманные фары (передние)
5 АМ1 25А	система запуска
6 PANEL2 7,5А	аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7	—
8 RRWIP 15A	очиститель и омыватель заднего стекла
9 CIG 15А	прикуриватель
10 A/C 10A	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А	обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А	система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А	электропривод стеклоподъемников
14 TAIL 10А	система MULTIPLEX
система предупреждения об оставленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А	электропривод стекло подъемников
17 DOOR 20А	система MULTIPLEX
центральный замок
18 WIPER 20А	очиститель и омыватель заднего стекла
19 ECU-IG 7,5А	система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А	обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А	система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ости и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы

• R1 – Реле отопителя
• R2 – Реле IGN
• R3 – Реле обогревателя заднего стекла
• R4 – Реле габаритов
