Ford mondeo 3

Где искать в форд мондео 3 предохранители и расшифровка

Основной блок предохранителей форд мондео 3 располагается под капотом.

Основной блок под капотом

Чтобы обнаружить панель с перемычками под капотом автомобиля, нужно выполнить ряд действий:

• Сначала открыть и зафиксировать крышку переднего багажника.
• Определиться где левая фара и нажать на боковые замки пластмассового короба рядом с фарой.
• Удалить защитную пластину.

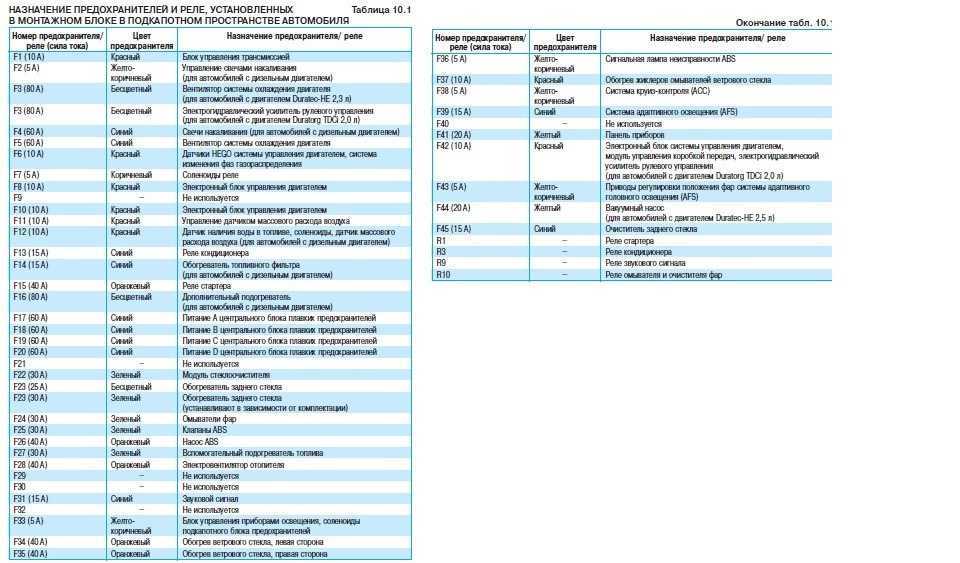

Расшифровка главных предохранителей и реле под капотом форд мондео 3

Предохранители под капотом, расшифровка ниже:

Предохранители
F1	Несёт ответственность за главное питание авто и работу ABS.
F2	Главный во всей системе.
F3	Контролирует работу дизельного мотора.
F4	Контролирует обогрев стёкол заднего вида.
F8 и F10	Несёт ответственность за выполнения действий вентилятора.
F11	Следит за обогревом переднего стекла.
F22	Следит за работой омывателей переднего стекла и фар.
F24	Организует блокировку центрального замка.
F26	Несёт ответственность за подачу стоп сигнала.
F27	Контролирует деятельность бензонасоса.
Реле
4	Контролирует деятельность топливного насоса.
3	Контролирует звуковой сигнал.
10	Контролирует деятельность генератора.

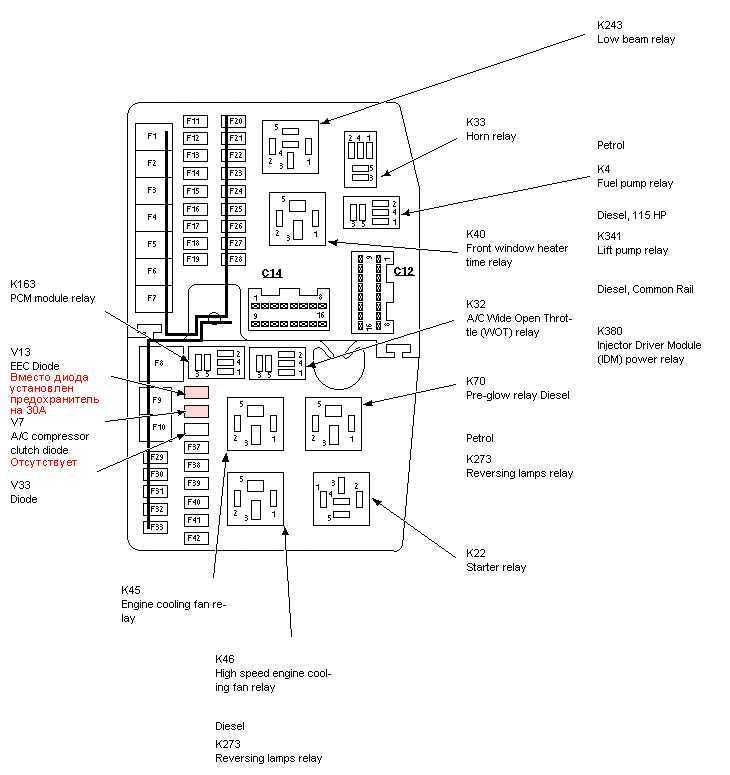

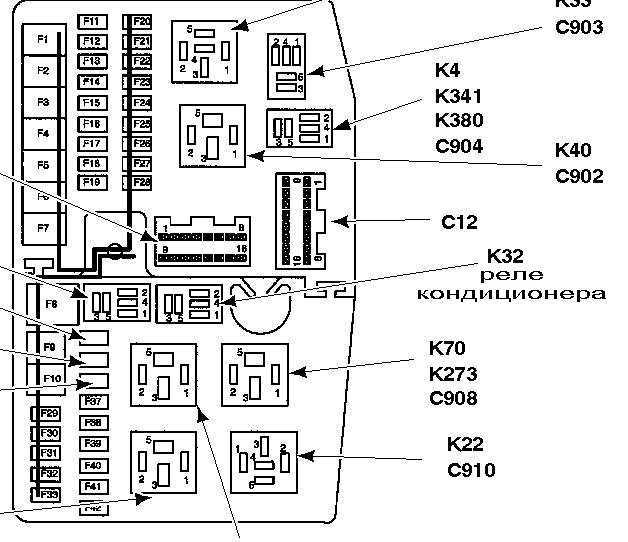

Схема предохратнителей форд мондео 3, расшифровка ниже:

№	А	Защищенные компоненты
1	30	АБС
2	50	Реле зажигания
3	60	Дизель: Дополнительный отопитель
4	30	Обогрев заднего стекла
5	20	Реле зажигания
6	40	Электродвигатель вентилятора отопителя
7	50	Блок предохранителей в салоне
8	60	Вентилятор охлаждения двигателя, предварительный подогрев
9	20	Модуль управления двигателем
10	40	Вентилятор охлаждения двигателя
11	30	Переднее стекло с подогревом
12	—	Не используется
13	30	Переднее стекло с подогревом
14	—	Не используется
15	3	Переднее стекло с подогревом
16	7,5	Ближний свет слева
20	Ксенон: ближний свет слева
17	10	Автоматическая коробка передач
18	7,5	Ближний свет правый
20	Ксенон: ближний свет справа
19	—	Не используется
20	20	АБС
21 год	15	Парковые огни
22	20	Система очистки фар
23	7,5	ST: Резервный эхолот
20	Дизель: Дополнительный отопитель
24	20	Центральный замок (GEM)
25	15	Опасность, указатель поворота (GEM)
26	20	Рог
27	15	Топливный насос,
28	20	Выключатель зажигания
29	30	Стартер
30	7,5	Генератор
31 год	7,5	Кондиционер
32	3	Память PCM / TCM
33	7,5	Модуль управления двигателем
37	15	Датчик HEGO
38	—	Не используется
39	—	Не используется
40	7,5	Клапаны управления двигателем, датчик скорости автомобиля
41 год	7,5	Модуль управления двигателем
42	10	Бензин: Модуль управления двигателем
15	Дизель: Модуль управления двигателем
Реле
K4	Топливный насос
K22	Стартер
K32	Кондиционер
K33	Рог
K40	Переднее стекло с подогревом
K45	Вентилятор охлаждения двигателя
K46	Вентилятор охлаждения двигателя (высокая скорость)
K70	Предварительный нагрев (дизельное топливо)
K163	Модуль управления двигателем (PCM)
K243	Ближний свет
K273	Обратный свет
K341	Насос (TDDI 115 PS)
Диод
R1	Компрессорный диод
R2	Модуль управления двигателем
R3	Вентилятор охлаждения двигателя

Расшифровка главных предохранителей и реле монтажного блока в салоне форд мондео 3

Ещё имеется монтажный блок, он располагается в салоне под приборной панелью.

Монтажный блок под приборной панелью

Левый руль. Данная последовательность актуальна для машин с правосторонним рулём. Найти модуль с плавкими вставками и реле можно, совершив следующие действия.

• Обойти транспортное средство с левой стороны и открыть дверь, предназначенную для водителя.
• Определиться где находится узел переключения фар ближнего и дальнего света.
• Нажать на вырез, который находится в пластиковой крышке под ним.
• Можно открывать плату.

Правый руль. В моделях с правым рулём модулей отсек с перемычками находится под воздушными дефлекторами климатической установки.

Салонный блок предохранителей форд мондео 3 расшифровка ниже:

Предохранители
60.61	Контролирует регулировку действий стеклоподъёмников и дворников.
62	Контролирует противотуманные фары.
68	Организует стабильную работу прикуривателя.
76	Контролирует действие кондиционера и систему охлаждения.
81	Обеспечивает работу датчика загруженности.
85.86	Контролирует работу по включению и выключению фар дальнего света.
90.94	Отвечает за включение и выключение стеклоочистителя.
Реле
1	Контролирует работоспособность фар дальнего действия.
2	Организует работу очистителя заднего стекла.
5	Контролирует работоспособность обогрева заднего стекла.

Также стоит добавить о реле и предохранителях, которые отвечают за обогрев кресел и работу дополнительных датчиков, например, печки.

Комплект дополнительных предохранителей у форд мондео 3 располагается в мультимедийном руле для магнитолы и спереди под пассажирским сиденьем для CD-чейнджера.

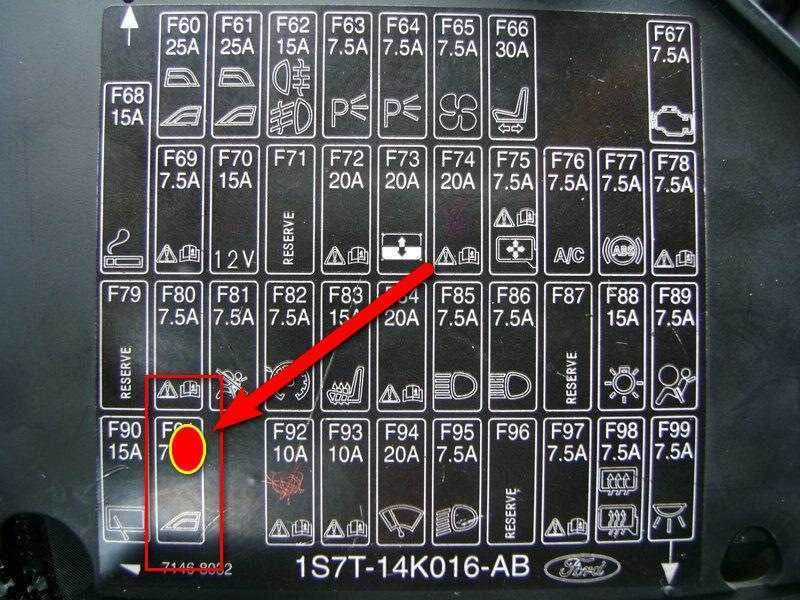

Предохранитель прикуривателя форд мондео 3

Комментарии

Блок предохранителей форд фокус 2

спасибо! отличный обзор! много стало понятно. только про подрулевые лепестки ничего не показали. как пользоваться?

У меня тоже фм3 2005 года чистый немец полная комплектация с нуля брал в 2005 до сих пор в семье надежность очень высокая

ТОВАРИЩИ! по смотрите на моем канале форд мондео 3 2006 года за 100 тыс

Отличный автомобиль,у меня уже 7 лет такой,я очень доволен

а что за идея? планшет и магнитола!))

Мужики тоже вчера Форда взял 2004 в максималки сборка немец, но есть минус блин в права руль поворачиваешь как на КАМАЗе в лево норм, что за хуйня житкость менял, у меня кожа вся херня достался за 100к

место говорит за мной))))) а сел за пассажирским))))

какой объем двигателя не подскажешь?

ручка АКПП для 2-х литровой версии, давно искал, т.к моя затертая очень, может еще кому то пригодится)

Комплектация Эгоист! Нет задних электростекол, но за то есть электрический микролифт водительского сидения!

тачка отличная два года держу не парюсь

для 2007 года бедно. я купил за 175000 2004 но есть все плюс автомат. все это значит все! Как машина без esp 2007 года?

Соотношение цены и качества лучше не найти. Машинка с 2-х литровым дуратеком экономичная проста в обслуживании и очень даже надёжна.

регулировка находится рядом справа от включателя фар.два колесика.на видео прям на первой секунде видно их если посмотреть между рулем слева

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Основной блок

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.

Обозначение	Назначение
F1	Отвечает за основное питание транспортного средства, работу ABS.
F2	Является главным предохранителем системы.
F3	Регулирует работоспособность дизельного двигателя.
F4	Обеспечивает обогрев заднего стекла.
F8,10	Отвечает за работу вентилятора.
F11	Обеспечивает обогрев переднего стекла.
F22	Регулирует работу омывателей лобового стекла и фар.
F24	Обеспечивает блокировку центрального замка.
F26	Отвечает за своевременную подачу стоп-сигнала.
F27	Отвечает за работу бензонасоса.
Реле
4	Обеспечивает работу топливного насоса.
3	Регулирует подачу звукового сигнала.
10	Отвечает за работу генератора.

Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.

Краткая инструкция по доступу, диагностике неисправностей и замене предохранителей на Форде Мондео 3

На автомобилях Форд Мондео 3 установлены ножевые предохранители.

Они состоят из нескольких компонентов:

• 2 контактов;
• корпуса из пластмассы, фарфора или стекла;
• плавкой нити, перегорающей при повышении напряжения или силы тока.

В зависимости от номинала вставки окрашены в такие цвета:

• светло-коричневый на 5 А;
• красный на 10 А;
• синий на 15 А;
• желтый на 20 А;
• белый на 25А;
• зеленый на 30 А.

Для этого надо:

1. Найти в схеме место установки перемычки, которая защищает неисправное оборудование.
2. Отключить его.
3. Установить новую вставку.
4. Завести двигатель.
5. Включить прибор, который надо проверить.

Если перемычка цела – значит, нужно ремонтировать или менять оборудование.

Если виновником нештатной ситуации стал предохранитель, нужно узнать причину перегорания:

• короткое замыкание из-за попадания влаги или нарушения изоляции проводов;
• увеличение силы тока или напряжения;
• окисление контактов;
• применение некачественных запчастей;
• нарушение регламента ремонта.

После того как причина установлена, можно приступать к ремонту.

Порядок действий состоит из нескольких операций:

1. Остановить автомобиль на ровном участке дороги.
2. Обесточить электроприборы.
3. Заглушить мотор поворотом ключа в замке зажигания.
4. Открыть багажник и зафиксировать его.
5. Отсоединить клеммы аккумуляторной батареи.
6. Найти на схеме номер нужной вставки.
7. Проверить ее целостность мультиметром или визуально.
8. Вытащить неисправную перемычку диэлектрическими клещами или сухой чистой рукой.
9. Подобрать в резерве новую соответствующего номинала.
10. Установить ее в гнездо.
11. Завести двигатель.
12. Попытаться запустить неисправное оборудование.
13. Установить на место снятые крышки в том случае, если неисправность устранена.

Нельзя ставить вместо заводской плавкой вставки заменители в виде монет, проволоки, проводов, гвоздей и прочих металлических предметов. Чтобы не попасть в неприятную ситуацию на дороге, надо регулярно проверять запчасти и своевременно покупать новые предохранители взамен использованных.

Ford Mondeo | Предохранители | Форд Мондео

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

Схема предохранителей и реле Ford Mondeo 3 (2000-2007)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

Ford Mondeo
Mk1-Mk2 (1993-2000)	Mk3 (2000-2007)	Mk4 (2007-2014)	Mk5 (2014-н.в.)

Блок предохранителей в моторном отсеке

Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.

№	А	Назначение
1	30	ABS
2	50	Реле зажигания
3	60	Дизельные двигатели: Подогрев двигателя
4	30	Обогрев заднего стекла
5	20	Фейслифтовые модели: Подогрев сидений
6	40	Вентилятор отопителя
7	50	Главное питание
8	60	Вентилятор системы охлаждения, реле предварительного подогрева
9	20	Реле ЭБУ
10	40	Вентилятор системы охлаждения
11	30	Обогрев переднего стекла
12	—	Не используется
13	30	Обогрев переднего стекла
14	—	Не используется
15	3	Обогрев переднего стекла
16	7.5	Обычные фары: Левый ближний свет
20	Ксеноновые фары: Левый ближний свет
17	10	Автоматическая коробка передач
18	7.5	Обычные фары: Правый ближний свет
20	Ксеноновые фары: Правый ближний свет
19	—	Не используется
20	20	ABS
21	15	Переключатель света
22	20	Реле омывателя фар
23	7.5	Комплектация ST220: Резервный аккумулятор сирены
20	Дизельные двигатели: Вспомогательный подогреватель
24	20	Центральный замок (Central Timer Unit)
25	15	Аварийная сигнализация и указатели поворота (Central Timer Unit)
26	20	Реле звукового сигнала
27	15	Реле топливного насоса, обогрев переднего стекла
28	20	Замок зажигания
29	30	Реле стартера
30	7.5	Генератор
31	7.5	Кондиционер
32	3	Блок управления двигателем, автоматическая коробка передач
33	7.5	Реле ЭБУ
34	—	Диод электронного модуля (EEC)
35	—	Диод муфты компрессора кондиционера
36	—	Диод вентилятора системы охлаждения двигателя
37	15	Датчик кислорода
38	—	Не используется
39	Не используется
40	7.5	Датчик скорости, клапаны управления двигателя
41	—	Не используется
42	10	Бензиновые двигатели: Блок управления двигателем
15	Дизельные двигатели: Блок управления двигателем
Реле
R1	Реле ближнего света
R2	Реле обогревателя переднего стекла
R3	Реле звукового сигнала
R4	Реле топливного насоса
R5	Реле ЭБУ
R6	Реле кондиционера
R7	Реле вентилятора системы охлаждения
R8	Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода
R9	Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода
R10	Реле стартера

Блок предохранителей в салоне

Автомобили с левым рулем

Автомобили с правым рулем

№	А	Назначение
60	25	Стеклоподъемники с левой стороны
61	25	Стеклоподъемники с правой стороны
62	15	Передние противотуманные фары, задний противотуманный свет
63	7.5	Габаритные огни с правой стороны
64	7.5	Габаритные огни с левой стороны
65	7.5	Кондиционер
66	30	Электропривод водительского сидения
67	7.5	Сигнализация
68	15	Прикуриватель
69	7.5	Аудио система, комбинация приборов
70	15	Универсал: Задняя розетка
71	10	Мультимедийная система для задних пассажиров
72	20	Радио
73	20	Люк
74	20	Разъем прицепа
75	7.5	Электропривод зеркал
76	7.5	Кондиционер
77	7.5	ABS, трэкшн контроль
78	7.5	Комбинация приборов, подушки безопасности
79	—	Не используется
80	7.5	Автоматическая коробка передач, лампы заднего хода
81	7.5	Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира
82	7.5	Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель
83	15	Подогрев сидений
84	20	Дневные ходовые огни
85	7.5	Левый дальний свет
86	7.5	Правый дальний свет
87	—	Не используется
88	15	Дневные ходовые огни
89	7.5	Подушки безопасности
90	15	Задний стеклоочиститель
91	7.5	Стеклоподъемники, люк, зеркало с затемнением
92	20	Разъем прицепа
93	10	Лампы стоп-сигнала, реле отопителя
94	20	Стеклоочиститель и омыватель
95	7.5	Ближний свет, реле омывателя фар
96	—	Не используется
97	7.5	Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit
98	7.5	Электропривод зеркал, обогрев зеркал
99	7.5	Освещение салона
10	Фейслифтовые модели: Освещение салона
Реле
R1	Реле дальнего света
R2	Реле ближнего света
R3	Реле стеклоочистителя
R4	Реле зажигания
R5	Реле обогрева заднего стекла
R6	Реле отопителя
R7	Реле вспомогательных цепей зажигания

Дополнительные предохранители

№	А	Назначение	Расположение
100	7.5	Мультимедийная система	Встроен в мультимедийный модуль
101	3	CD-чейнджер	Под пассажирским переднем сиденьем

На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Где находятся предохранители ford mondeo 4 и защищаемые ими цепи

      В автомобиле Ford Mondeo 4 три блока предохранителей. Первый блок находится в моторном отсеке, второй в салоне автомобиля под вещевым ящиком со стороны переднего пассажира, третий в багажном отсеке за люком в обивке за которым расположен левы фонарь на корпусе автомобиля.

         Итак, по порядку:

1 БЛОК находится здесь

Для того, чтобы открыть блок предохранителей необходимо отжать два фиксатора на крышке блока.

В крышке расположены запасные предохранители и пинцет для извлечения предохранителей.

Описание предохранителей в моторном отсеке и защищаемые цепи

Маркировка предохранителя или реле	Номиналпредохранителя (А)	Цвет предохранителя	Защищаемая цепь или назначение
F1	10	Красный	Блок управления трансмиссией
F2	5	Желто-коричневый	Управление свечами накаливания (для автомобилей с дизельным двигателем)
F3	80	Бесцветный	Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec-FIE 2,3 л)
F3	80	Бесцветный	Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)
F4	60	Синий	Свечи накаливания (для автомобилей с дизельным двигателем)
F5	60	Синий	Вентилятор системы охлаждения двигателя
F6	10	Красный	Датчики FIEGO системы управления двигателем, система изменения фаз газораспределения
F7	5	Коричневый	Соленоиды реле
F8	10	Красный	Электронный блок управления двигателем
F9	–	–	Не используется
F10	10	Красный	Электронный блок управления двигателем
F11	10	Красный	Управление датчиком массового расхода воздуха
F12	10	Красный	Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем)
F13	15	Синий	Реле кондиционера
F14	15	Синий	Обогреватель топливного фильтра (для автомобилей с дизельным двигателем)
F15	40	Оранжевый	Реле стартера
F16	80	Бесцветный	Дополнительный подогреватель (для автомобилей с дизельным двигателем)
F17	60	Синий	Питание А центрального блока плавких предохранителей
F18	60	Синий	Питание В центрального блока плавких предохранителей
F19	60	Синий	Питание С центрального блока плавких предохранителей
F20	60	Синий	Питание D центрального блока плавких предохранителей
F21	–	–	Не используется
F22	30 А	Зеленый	Модуль стеклоочистителя
F23	25 А	Бесцветный	Обогреватель заднего стекла
F23	30 А	Зеленый	Обогреватель заднего стекла (устанавливают в зависимости от комплектации)
F24	30А	Зеленый	Омыватели фар
F25	30 А	Зеленый	Клапаны ABS
F26	40 А	Оранжевый	Насос ABS
F27	30 А	Зеленый	Вспомогательный подогреватель топлива
F28 (40 А)	40 А	Оранжевый	Электровентилятор отопителя
F29	–	Не используется
F30	–	Не используется
F31	15 А	Синий	Звуковой сигнал
F32	–	–	Не используется
F33	5 А	Желто-коричневый	Блок управления приборами освещения, соленоиды подкапотного блока предохранителей
F34	40 А	Оранжевый	Обогрев ветрового стекла, левая сторона
F35	40 А	Оранжевый	Обогрев ветрового стекла, правая сторона

2 БЛОК находится на крышке многофункционального электронного блока под вещевым ящиком со стороны переднего пассажира. Для того, чтобы получить доступ к предохранителям поверните фиксатор многофункционального электронного блока и опустите блок вниз

   Для того, чтобы получить доступ к предохранителям поверните фиксатор многофункционального электронного блока и опустите блок вниз.

В открытом виде блок предохранителей выглядит так:

Описание предохранителей в салоне автомобиля и защищаемые цепи

Маркировка предохранителя или реле	Номиналпредохранителя (А)	Цвет предохранителя	Защищаемая цепь или назначение
F1	5 А	Желто-коричневый	Датчик дождя
F2	10	Красный	Питание системы SRS (подушки безопасности)
F3	5	Желто-коричневый	система курсовой устойчивости ESP
F4	7,5	Коричневый	Электропитание блока GEM, педаль акселератора, электронный предохранитель
F5	15	Синий	Очиститель заднего стекла
F6	15	Синий

Ford Mondeo 3 все предохранители и реле

Ford Mondeo 3 го поколения выпускался в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах с кузовами седан, универсал и хэтчбек, как с бензиновыми так и дизельными двигателями. Данная серия претерпела серьезные изменения по сравнению с предшественниками, автомобиль больше и солиднее. В нашей статье вы найдете описание блоков предохранителей и реле Форд Мондео 3, места расположения блоков их фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель. Так же покажем расположение всех электронных блоков управления.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Неисправности Ford Focus 2 — не работают дворники

Форд Фокус 2, как и любой другой автомобиль, оснащен особыми деталями, которые обеспечивают его безопасную эксплуатацию в дороге. Если одна из этих систем не будет функционировать, водителю грозит запрет на использование машины или штраф. Вы, наверняка, знаете, что такими последствиями автомобилисту грозят, например, проблемы с фарами. Но не только.

Стратегически важной оказывается и исправность очистителя лобового стекла, простыми словами – дворников. Что делать, если на Форд Фокус 2 они не работают, мы расскажем в нашем аналитическом материале прямо сейчас, устраивайтесь поудобнее

Дворники рассчитаны на то, чтобы работать годами. Поэтому, если они выходят из строя, ремонт с большой долей вероятности будет включать в себя замену определенного комплектующего. Неправильная эксплуатация тоже может привести к неисправности. Но иногда проблема возникает в связи с большой нагрузкой.

Например, вы много ездите зимой, а зимы в регионе суровые – выпадает много снега, фиксируются низкие температурные значения.

А что будет если зимой запустить двигатель (при этом дворники немного дернутся) и после этого не использовать систему очистки стекла? Может выйти из строя предохранитель или сам электродвигатель. А причина окажется банальной – стеклоочистители просто примерзли к стеклу в процессе езды, а мотор с этим не справился.

Внимание! Дворники на Форде заслужили репутацию достаточно надежных устройств, они отлично работают и очищают лобовое стекло даже в сильный дождь или метель. Ездить без рабочих дворников запрещается Правилами дорожного движения

Почему ломаются дворники?

Передний и задний очиститель, что мы уже выяснили, может сломаться из-за неправильной эксплуатации.

Но иногда первые симптомы проблемы проявляются не тем, что дворники вообще перестают работать, а, например, слабой тягой или скрипом во время работы.

Первым делом проверяем электромоторчик, если все в порядке, но дворники не двигаются – скорее всего, импульс не передается. Проверьте редуктор и трапецию.

Если моторчик не издает никакого шума, у нас может быть два варианта – он сломался и требует замены или неприятности нам создал предохранитель. Поскольку замена предохранителя обойдется дешевле, чем покупка мотора, сначала анализируем именно его работу. Помните, что предохранитель находится в специализированном блоке. Стоит он копейки, так что смело меняйте, если нашли проблему.

Менее распространенные причины

Бывает так, что дворники не работают в каком-то одном режиме, а если их переключить – то и проблема исчезает.

Очевидно, что двигатель в норме, просто он не хочет функционировать в определенных обстоятельствах

Советуем обратить внимание на состояние реле. А еще свою лепту иногда вносит переключать дворника на руле

Так что если всю систему вы уже проверили и она исправна, советуем посмотреть, как себя чувствует переключатель на руле.
