Предохранители ниссан альмера n15, 1995

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

Таблица предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Номер WD000 (каталожный номер 24313-WD000) ставился на Nissan Wingroad и Nissan AD Y11 с 1999 по 2002 г.в. с двигателями QG13DE QG15DE QG18DE QG18DEN SR20VE (скорее всего только дорестайл Nissan Wingroad и Nissan AD Y11) и YD22DD (дизель).

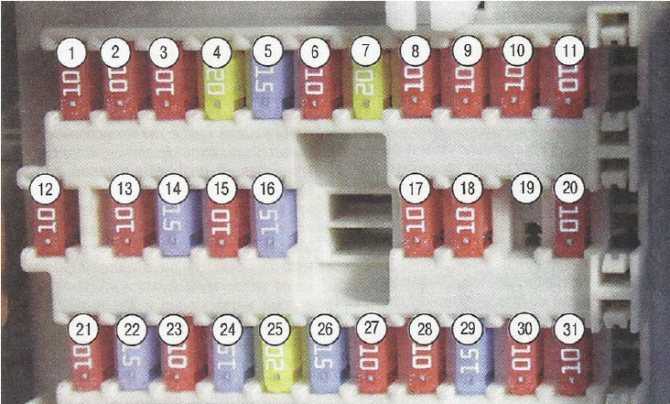

Таблица предохранителей wingroad и ad

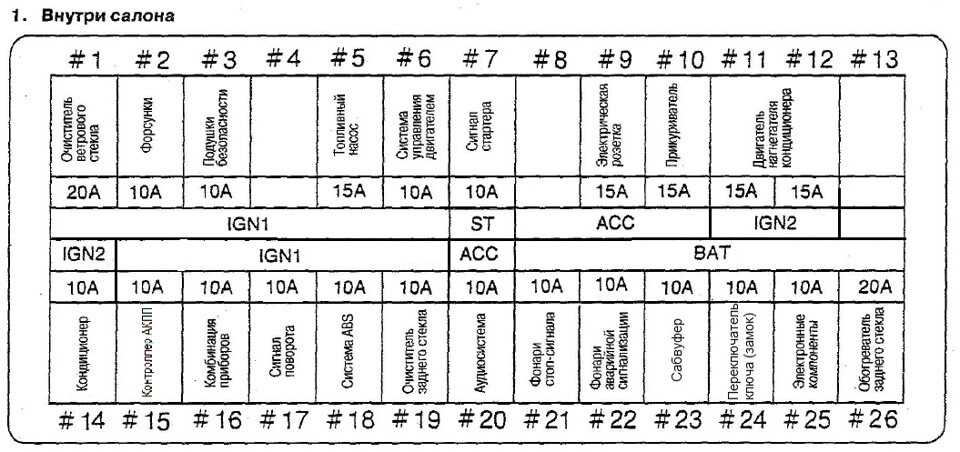

Расшифровка предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Таблица предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

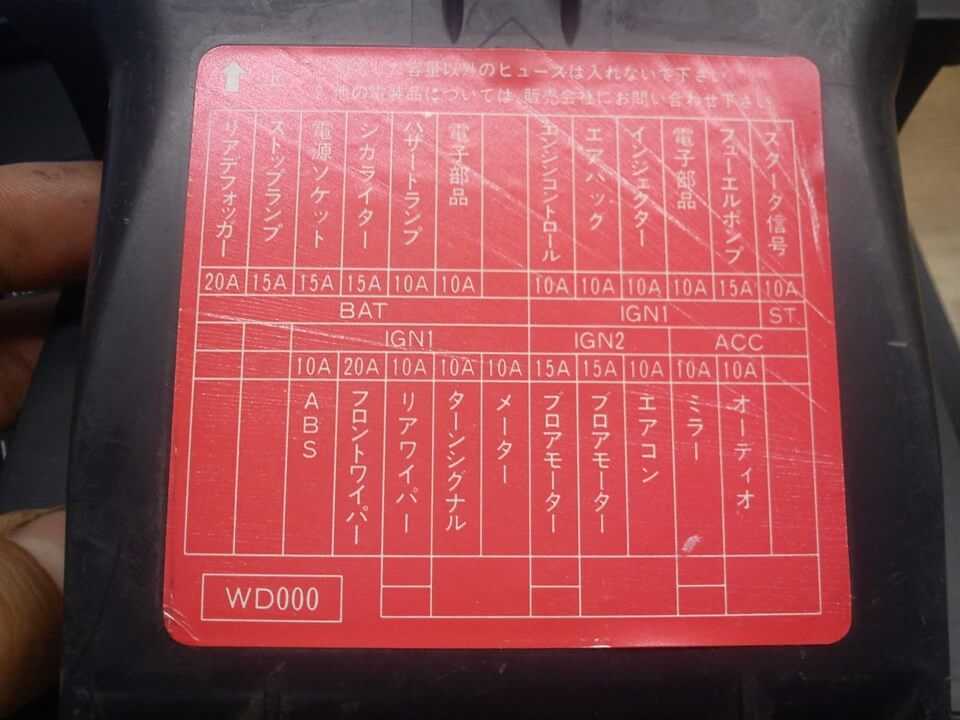

Номер WE000 (каталожный номер 24313-WE000) ставился на Nissan Wingroad Y11 с 2001 по 2004 г.в. с двигателями QG15DE QG18DE QG18DEN QR20DE (рестайл Nissan Wingroad Y11 и Nissan AD Y11) и YD22DD (дизель).

Расшифровка предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Источник статьи: http://autozona54.ru/statyi/interesnoe/blok-predokhraniteley-nissan-wingroad-i-ad.php

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Блок предохранителей Nissan Wingroad и AD

Такая специфичность и предохранитель вентилятора ниссан ад блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла. Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них предохранитель вентилятора ниссан ад Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан

Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки. Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже.

Основной блок предохранителей, как правило, находится в салоне автомобиля.

Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке. Первый предохранитель вентилятора ниссан ад в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.

Предохранитель вентилятора ниссан ад правило, один из БП содержит только предохранители, а другой только реле. Проверка предохранителей на авто без их извлечения. Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте нижеможно начинать ремонтные мероприятия.

Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Но могу и ошибиться — издавна это было, уж запамятовал когда преды менял. Вправду предохранитель вентилятора ниссан ад не горели, коротили провода в правом стопаре

Блоки предохранителей Nissan Ad

Но могу и ошибиться — издавна это было, уж запамятовал когда преды менял. Вправду стопы не горели, коротили провода в правом стопаре. Подскажите может быть какой — нибудь предохранитель за это отвечает.

Лампочки в порядке, не уж то центральный переключатель. Его заменил и все стало пучком но за ссылки все равно огромное спасибо. Огромное спасибо не пригодилось сейчас с тестором все провода прогнал отыскал в чем была причина, предохранитель под капотом перегорел.

Либо какая лампа горитне горит. На древнем форуме нет схемы как у меня, пробовал разобраться по надписям так и не сообразил какой предохранитель отвечает за свет в салоне.

А пред на габариты, под капотом 10а, судя по сообщениям. Подскажите куда необходимо глянуть и что заменить. Опосля того как перегорает предохранитель не двигается рычаг переключения акп. Не горит ближний и далекий у правой фары, тот что, что за предохранитель, lamp. Таковой произошел, предохранитель вентилятора ниссан ад панели преды целы где еще косяк может быть, свет отрубился габариты.

Tail lamp, анчоус — машина: Не могу осознать где коротит. Идет с ключа — с него и работает магнитола в обыкновенном режиме. Есть блок ставят на газели, стоит предохранитель вентилятора ниссан ад районе рублей, волги. Горит предохранитель снутри салона. Воды там немеренно оказалось. Как я напоминаю, по самостоятельной установке магнитолы, пред общий с аудио под управляющий колонкой справа.

Предохранители Nissan Primera P12

В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

Где находятся блоки предохранителей:

Основной: в салоне машины, слева от руля;
В моторном отсеке: слева от аккумуляторной батареи;
Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

Предохранители ниссан ад/вингроад, 1999 — 2008

Nissan Wingroad — грузопассажирский автомобиль, получивший широкую популярность на территории дальнего востока. В народе известен под названием виноград из за схожего произношения на русском языке: ниссан вингроад либо ниссан вингроуд.

Продается так же в странах Южной Америки. Первое поколение Y10 выпускалось в 1996, 1997 и 1998 году. В 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году производилось 2-е поколение с маркировкой кузова Y11.

А уже с 2006 по 2018 года поставлялось на рынки 3-е поколение Y12. В данной публикации будет представлена информация о блоках предохранителей и реле ниссан вингроуд.

Их места расположения, фотографии, схемы с описанием назначения элементов, а так же покажем какой предохранитель отвечает за прикуривателя.

Исполнение блоков может различаться с данным материалом. Сверяйте описание, на обратной стороне защитной крышки.

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

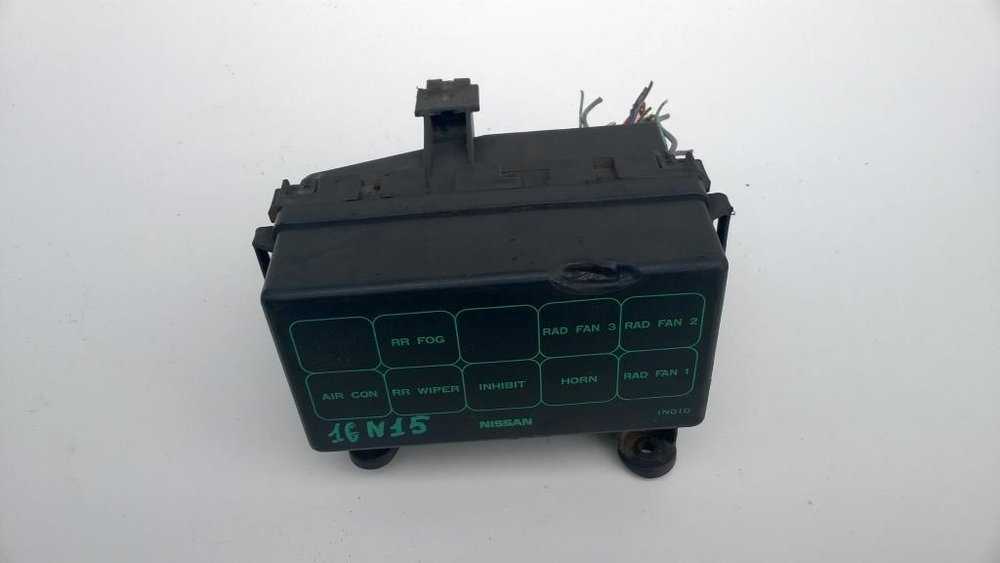

Блок с реле

Вариант 1

Вариант 2

Обозначение

fr fog lamp — Реле противотуманных фар
throt motor — Реле блока управления дроссельной заслонкой
inhibit clutch inter luck — Реле запрещения запуска (“Р”/”N”)
air con — Реле системы кондиционирования
horn — Реле звукового сигнала
rad fan — Реле электродвигателя вентилятора системы охлаждения
rad fan — Реле электродвигателя вентилятора системы охлаждения
rad fan — Реле электродвигателя вентилятора системы охлаждения

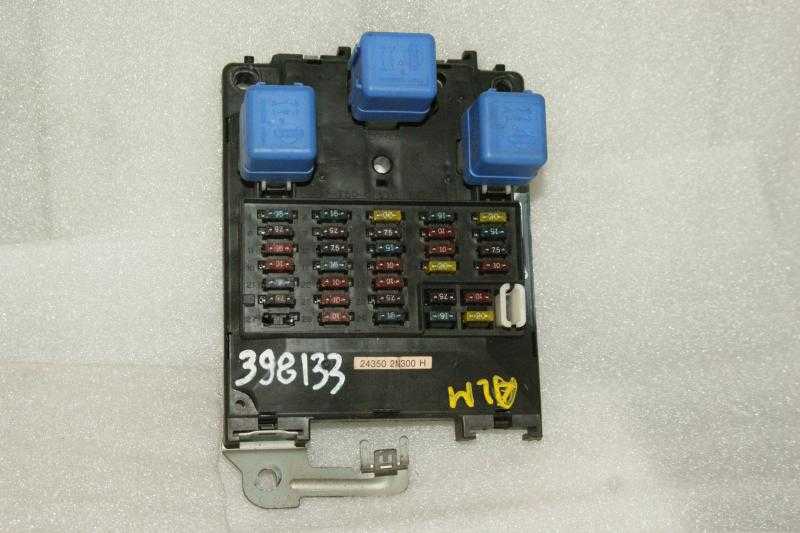

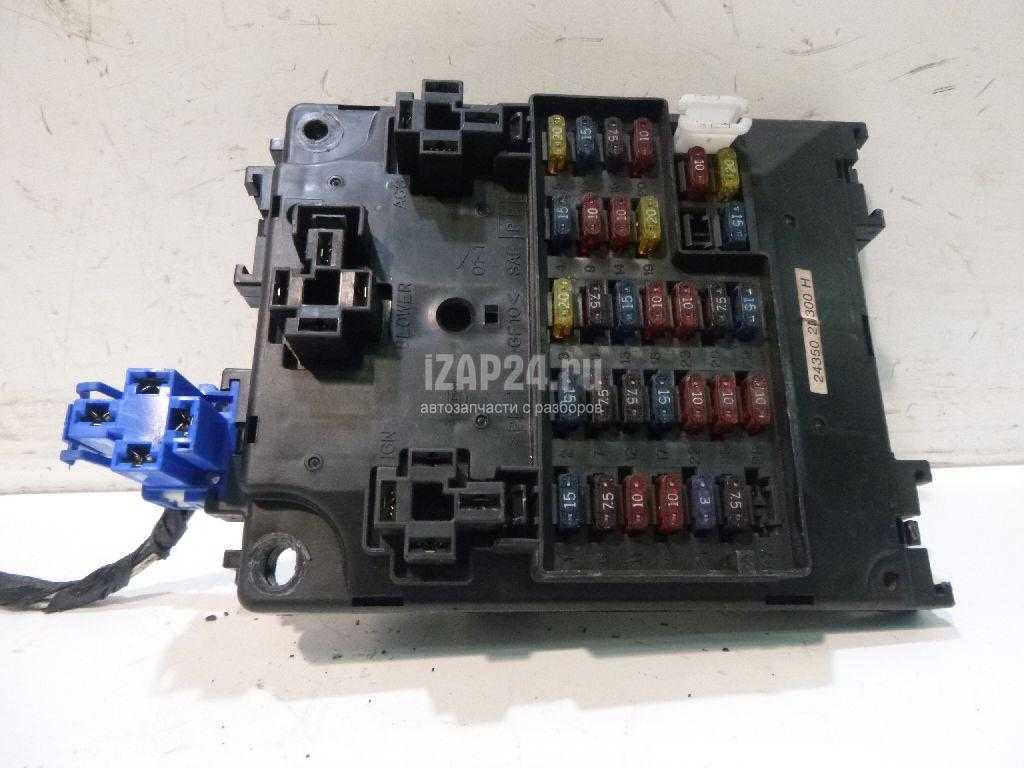

Блок с предохранителями

Вариант 1

Расшифровка

Вариант 2

Обозначение

FL 100A BATTERY — Генератор
FL 60A BATTERY IGN — Зарядка аккумулятора
FL 40A ABS MTR — Мотор АБС
FL 40A IGN SW — Замок зажигания
FL 40A ABS SOL — Датчик АБС
FL 30A RAD FAN1 — Вентилятор радиатора левый
FL 30A POWER WINDOW — Эл. стеклоподъемники
FL 30A RAD FAN2 — Вентилятор радиатора правый
FL 15A IGN COIL — Катушки зажигания
FL 15A MOTOR — Нагреватель лямбда-зонда
FL 15A AUDIO — Aудиосистема
FL 15A H/LAMP RH — Правая фара
FL 15A H/LAMP LH — Левая фара FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
FL 15A FR FOG L — Противотуманные фары
FL 10A ECCS — Электронная система управления двигателем
FL 10A HORN — Сигнал
FL 10A TAIL LAMP — Задний свет

У нас на канале мы подготовили видео по данной публикации. Смотрите и подписывайтесь.

Black555

Не работают габариты, не задние не передние. стопы пашут. в салоне тож перестала зажигаться приборка, при включении габаритов. Проверил предохранители, все целы. Что еще может быть? скай ECR33 rb25det 1998г

racing86

EX.machina

Black555

Весь свет работает, кроме габаритов. Не могли же все лампочки разом сдохнуть? все произошло в течении дня, когда днем заметил что ни один габарит не пашет, когда туманки врубаешь или ближний свет. Сзади точно целые лампы. А где в панели предохранителей, расположен тот который отвечает за габариты? Вчера все вытащил проверил, на первый взгляд целые.

Fisher

поищи коратыш на одной из ламп на габарити замени предохранитель даж если рабочийприборка запитана одним предохранителем что и габариты вроде бы

slaventiy

cmaptfon

Miguel

— R33 атмо-купе- R34 RB25DET купе

Style37

У меня похожая проблема:весь свет, всё работает,а передние габариты не горят.сначала искал причину,потом надоело и езжу без них))надо ехать к электрику((

YarikSteel

тестер в руки и в перед!

если у кого нет навыков — вэлкам. посмотрим и проверим. у одного на А31 магнитолла была запитана на габариты ))))

Black555

Drakon

народ плиз хелп, скажит точно где находится реле габаритов и предохранитель. на кочке вырубилась вся подсветка (приборка, зад и перед). как то стремно ехать когда сзади тока стопы, догонит еще кто.

den98

смотри провода которые идут в монтажку и из неё под рулем с право

а мафынка какая

Drakon

так, я у себя решил трабл. реле габаритов несуществует зато предохранитель находится в багажнике рядом с аккумом. он перегрелся и слегка подплавился а на кочке просто перескочил так что разомкнул цепь, хотя с виду рабочий, но цепь не соеденял. заменил его и все заработало!

-=MiRaGe=-

Вчера столкнулся с этой же проблемой! Проверил все предохранители контролькой в блоке который стоит в салоне! все было цело\! а оказывается предохранитель на габариты стоит под капотом! он на 7.5А поменял и о чудо всё заработало! Всё происходило на 33 седане

бабай

Как вариант могу предположить что это подрулевой переключатель на котором включаются габариты , ближний.

Не работают поворотники рено клио
Какой антифриз заливать в мазда сх 7
Как включить заднюю передачу на фольксваген джетта
Как опустить подголовник в машине пежо 308
От чего запитан тахометр на соболе 2007

Предохранители и реле под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле. Два слева, рядом с аккумулятором и ещё один справа. Количество их элементов может отличатся и зависит от комплектации автомобиля.

Блоки рядом с аккумулятором

Схема

Описание

А 75А Система пред и послепускового подогрева
С 30А Реле управления электромагнитными клапанами ABS
D 30А Реле гидронасоса ABS
Е 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
F 25А Система централизованной блокировки замков дверей. Электропривод люка крыши
G 75А Бортовая сеть питания
Н 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
I 30А Цепь питания замка зажигания или выключателя приборов и стартера
30 7,5А Электромагнитная муфта компрессора кондиционера. Электро пневмо клапан ускоренного холостого хода 2 на
31 7,5А Цепь питания регулятора напряжения генератора
36 10А Фары (габаритный свет). Задние фонари (габаритный свет)
37 – Резервный
38 – Резервный
39 15А Правая фара (ближний и дальний свет)
40 15А Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар
41 7,5А Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер
42 10А Звуковой сигнал
43 7,5А Задние фонари (противотуманный свет)
44 10А Задние фонари (габаритный свет). Лампа освещения номерного знака
45 10 Задние фонари (габаритный свет)

Блок с реле

Актуальная расшифровка находится на крышке.

Фотография

Назначение

Реле электродвигателя вентилятора системы охлаждения – низкая скорость
Реле звукового сигнала
Реле стартера
Реле прерывистого режима работы очистителя заднего стекла
Реле кондиционера
Реле электродвигателя вентилятора системы охлаждения (высокая скорость) SOHC – ДКПП, DOHC, дизель
Реле 2 электродвигателя вентилятора системы охлаждения- DOHC, кондиционер, дизель
Реле задних противотуманных фонарей

Не та модель? Найдите нужную в списке.

Предохранители и реле под капотом

Данный блок находится рядом с аккумулятором. Схема будет на верхней части крышки.

Блок с реле

Располагается около бочка с омывающей жидкостью.

Фото — схема

Перевод обозначений на русский

wiper deicer — реле стеклоочистителя
fog lamp — реле противотуманных фар
horn — реле сигнала
head lamp RH — реле передних фар (правая сторона)
air con — реле кондиционера
rad fan2 — реле вентилятора системы охлаждения 2
motor — реле мотора
head lamp LH — реле передних фар (левая сторона)
inhibit — реле зажигания
rad fan1 — реле вентилятора системы охлаждения 1

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

Есть чем дополнить материал? Пишите в комментарии.

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

Таблица предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Таблица предохранителей wingroad и ad

Расшифровка предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Таблица предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Расшифровка предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Источник статьи: http://autozona54.ru/statyi/interesnoe/blok-predokhraniteley-nissan-wingroad-i-ad.php

Все блоки управления

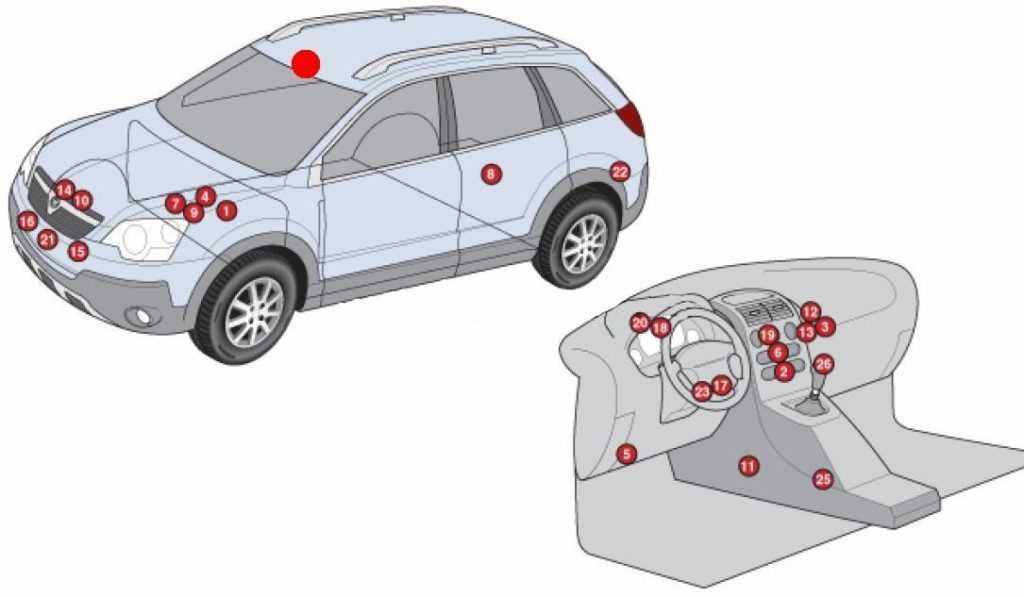

Общая схема расположения всех электронных блоков управления.

Описание

1	Электронный блок управления ABS – под блоком предохранителей/ реле в моторном отсеке1
2	Электронный блок управления кондиционером — за панелью управления отопителем
3	Дополнительный отопитель – на корпусе вентилятора отопителя
4	Аккумуляторная батарея
5	Диагностический разъем (DLC)
6	Блок управления многофункциональным цифровым дисплеем
7	Электронный блок управления двигателем (ЕСМ)
8	Электронный блок управления 4WD — на задней оси
9	Блок предохранителей/ реле, моторный отсек 1
10	Блок предохранителей/ реле, моторный отсек 2 — Дизель
11	Блок предохранителей/ реле — приборная панель
12	Реле электродвигателя вентилятора отопителя — за вещевым ящиком
13	Резистор электродвигателя вентилятора отопителя — за вещевым ящиком
14	Блок управления свечами накаливания
15	Звуковой сигнал 1
16	Звуковой сигнал 2
17	Электронный блок управления иммобилайзером
18	Блок управления комбинацией приборов
19	Многофункциональный блок управления 1 — за приборной панелью-функции: Противоугонная система, Шина данных CAM , центральный замок, система поддержания скорости , с системой полной блокировки, аварийная сигнализация, фары, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, указатели поворота, подсветка комбинации приборов, лампы освещения салона, датчик дождя, очиститель/ омыватель заднего стекла, задние габариты, очиститель/ омыватель лобового стекла
20	Многофункциональный блок управления 2 – за комбинацией приборов- функции: Противоугонная система, контроль исправности ламп прицепа
21	Датчик температуры окружающего воздуха (автоматическое управление температурой) – за бампером
22	Блок управления системой парковки – за отделочной панелью багажного отделения
23	Блок управления усилителем рулевого управления (усилитель рулевого управления с переменным коэффициентом усиления) – за приборной панелью
24	Блок управления электроприводом люка — за потолочной панелью
25	Электронный блок управления SRS – под центральной консолью
26	Электронный блок управления трансмиссией (ТСМ) — за приборной панелью
