Схема предохранителей nissan skyline r34

Схема предохранителей ниссан скайлайн 35 кузов

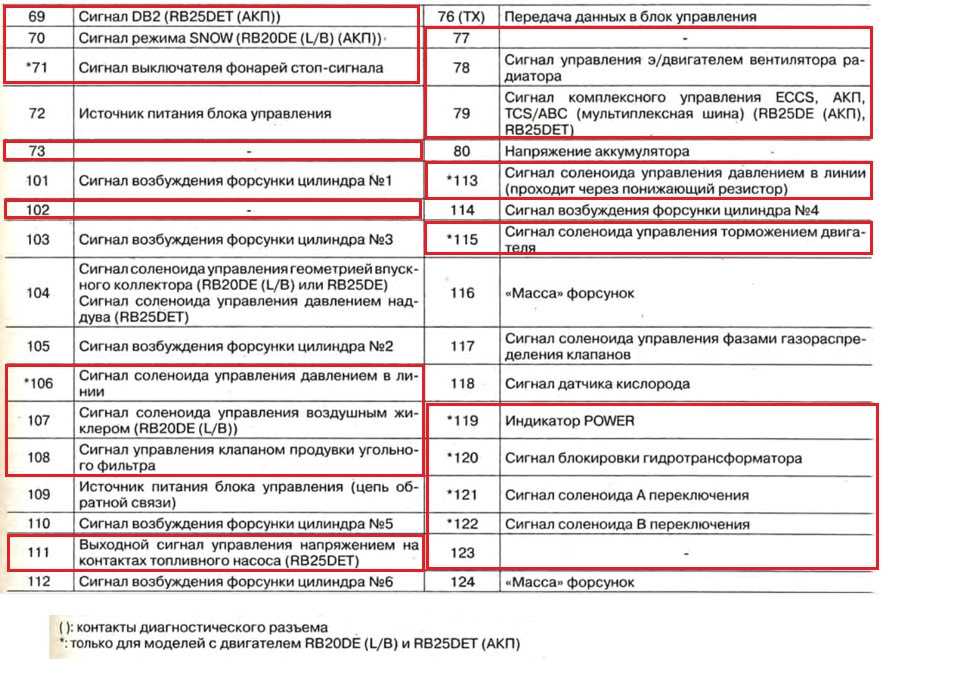

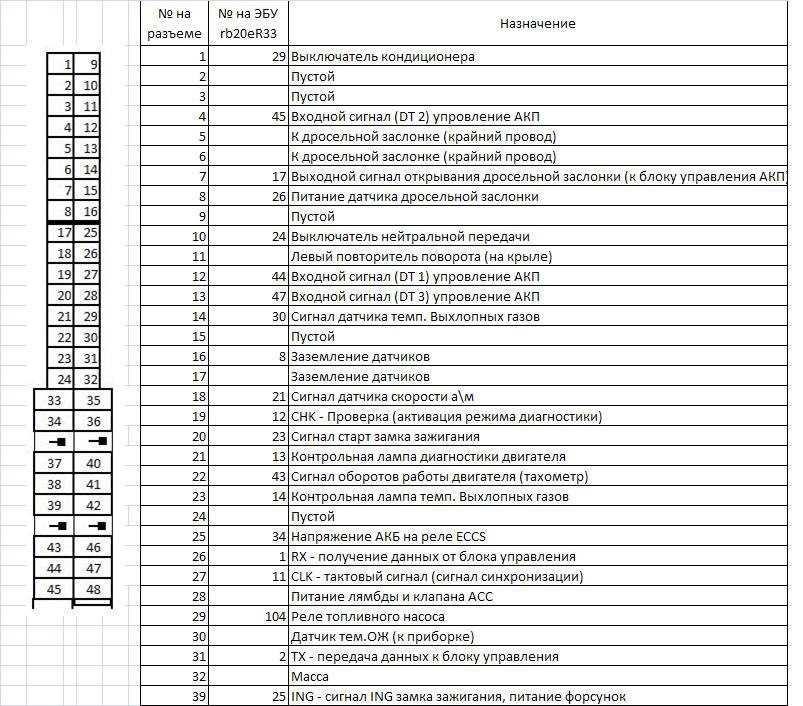

Схемы для nissan skyline

Техническая документация по ремонту автомобилей

Nissan Skyline ( все годы выпуска) Бесплатно, без регистрации и СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию Nissan Skyline

— полные технические характеристики — особенности эксплуатации Nissan Skyline — устранение неисправностей — цветные электросхемы Nissan Skyline

Руководство по эксплуатаци Nissan Skyline

— сервисный мануал ( руководство Nissan Skyline для автосервиса ) — особенности эксплуатации — устранение неисправностей Nissan Skyline своими руками — цветные электросхемы

Руководство по ремонту Nissan Skyline в фотографиях

— ремонт Nissan Skyline своими руками в фотографиях — особенности эксплуатации — устранение неисправностей Nissan Skyline — более 2Nissan Skyline фотографий процесса ремонта Nissan Skyline

Каталог деталей и сборочных единиц Nissan Skyline

— таблица взаимозаменяемости деталей автомобилей — предназначен для работников СТО и владельцев автомобилей — каталог деталей Nissan Skyline

Подробная электросхема Nissan Skyline

— полное описание электрооборудования Nissan Skyline — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания) Nissan Skyline — подробная схема электрооборудования ( электро схема )

Руководство по ремонту двигателя Nissan Skyline

— полные технические характеристики двигателя Nissan Skyline — особенности конструкции и ремонта двигателя Nissan Skyline — устранение неисправностей двигателя своими руками — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями

Руководство по ремонту коробок передач Nissan Skyline

— полные технические характеристики КПП Nissan Skyline — особенности конструкции и ремонта КПП — устранение неисправностей КПП Nissan Skyline — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями

Коды ошибок инжектора Nissan Skyline

— описание и схема инжектора — расшифровка кодов неисправностей двигателя — устранение неисправностей инжектора Nissan Skyline — цветные электросхемы

Руководство по тюнингу Nissan Skyline

— тюнинг Nissan Skyline своими руками — тюнинг двигателя — тюнинг кузова — тюнинг подвески

Источник статьи: http://oavtax.ucoz.ru/index/nissan_skyline/0-238

Расположение предохранителей на Nissan Sunny FB15 и FB14

Автомобиль Nissan Sunny FB15 по заводскому индексу заменил на конвейере предыдущую модель FB 14 в 1998 г. Первое время их выпускали параллельно в основном на мексиканском заводе компании для рынка развивающихся государств. В странах, где продавали Ниссан Санни FB15, с начала 2000 г. он носил разные названия:

  • Centra 180 в США;
  • Tsuru в Латинской Америке;
  • Pulsar и Almera в Европе.

Чаще всего машину обозначали не по индексу заводского номера двигателя qg15de, а B15. В 2002 г. поколение прошло фейслифтинг, и в продаже появились модификации Wingroad. На японских заводах автомобиль сходил с конвейера до конца 2003 г. В 2006 г. выпуск этой генерации завершился на всех предприятиях Nissan.

На Ниссан Санни FB15 предохранители располагаются в нескольких местах кузова и скомпонованы в монтажных боксах.

В салоне

Найти блок с плавкими вставками в салоне можно так:

  1. Подойти к водительской двери, открыть ее.
  2. Найти рулевую колонку.
  3. Нажать на пластиковую крышку перед ней.

Предохранители в салоне.

В двигательном отсеке

В моторном отделении автомобилей с двигателями FB15 и FB14 получить доступ к перемычкам поможет такой алгоритм действий:

  1. Подойти к капоту, открыть и закрепить его.
  2. Найти аккумуляторную батарею.
  3. Надавить на пластину бокса рядом с ним.

Схема климат-системы Skyline V35

В Skyline V35 управление климат-контролем разнесено по разным блокам: в центре торпеды установлен электронный сегментный дисплей с часами, блок управления климатом (контроллер кондиционера) в центральной консоли. Датчики в салоне и привода заслонок подключаются непосредственно к блоку центрального дисплея.

Управление компрессором кондиционера, вентилятором конденсатора, обогревателем заднего стекла/зеркал осуществляется блоком управления кузовом BCM/BCS (Body Control Module), блок BCM определяет таймеры включения и посылает цифровой сигнал в CAN-шину. Непосредственно коммутацию (включение реле, подачу питания) осуществляет интеллектуальный модуль распределения нагрузки IPDM E/R (intelligent power distribution module engine room).

Принципиальная схема климат-контроля:

При нажатии на кнопку обогрева заднего стекла происходит замыкание массы на пин 12 блока климат контроля, который соединен с пином 71 на BCM. Далее процессор BCM задает таймер включения дефростера и отправляет цифровой сигнал в CAN-шину (пины 69, 70). Блок IPDM E/R получив сигнал включения дефростера по CAN-шине (пины 45, 46) замыкает пин 52 на массу.

Принципиальная схема BCS:

При включении дефростера масса с 52 пина IPDM E/R приходит на реле обогрева заднего стекла/зеркал (под обшивкой правого стоп-сигнала в багажнике) к контакту 2, а +12V на контакт 1 реле подключено постоянно через предохранитель #21(10А) в ногах водителя. Реле замыкает контакты 5 и 3 на дефростер заднего стекла, 7 и 6 на дефростер зеркал в дверях.

Принципиальная схема IPDM E/R:

Распиновка IPDM E/R:

Предохранители нагревательных элементов находятся непосредственно на блоке IPDM E/R (под капотом слева от аккумулятора). Предохранитель #77 (20A) коммутирует пин 2 и 7 на блоке, который соединен с пином 3 реле нагревателя, предохранитель #78 (20A) коммутирует пин 1 и 4 на блоке, который соединен с пином 6 реле нагревателя.

Принципиальная схема обогрева зеркал и заднего стекла:

Тем самым +12V c пина 3 реле коммутируется на пин 5, который соединен с нитью нагревателя и шумоподавляющим конденсатором (в правой задней стойке под обшивкой), а так же пином 11 блока климат-контроля для включения индикатора работы обогревателя. В результате при нажатии включателя обогрева заднего стекла на блоке климат-контроля должно щелкнуть реле в багажнике, на нить обогрева на стекле должно податься 12 вольт и загореться индикаторный светодиод на кнопке.

P12

Блоки в салоне

Схема

Основной блок с предохранителями

Находится в панели приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с расшифровкой элементов.

Фото – схема

Описание

1 – 10А Аудиосистема
2 – 10А Круиз-контроль
3 – 10А Электропривод замка багажника
4 – 20А Электрическая розетка багажника
5 – 15А Стоп-сигналы
6 – 10А Противотуманные фонари
7 – 20А Обогрев заднего стекла (стекла двери задка)
8 – 10А Обогрев передних сидений
9 – 10А Круиз-контроль
10 – 10А Питание электронных устройств
11 – 10А Система управления автоматической коробкой передач
12 – 10А Питание электронных устройств
13 – 10А Плафоны освещения салона
14 – 15А Электродвигатель воздухонагнетателя
15 – 10А Кондиционер
16 – 15А Электродвигатель воздухонагнетателя
17 – 10А Система управления двигателем
18 – 10А Дополнительная система безопасное (SRS)
19 Резерв
20 – 10А Система управления двигателем
21 – 10А Втягивающее реле стартера
22 – 15А Прикуриватель
23 – 10А Электроприводы управления наружными зеркалами заднего вида
24 – 15А Электрическая розетка центральной консоли
25  – 20А Очиститель ветрового стекла
26 – 15А Омыватели ветрового стекла и стекла двери задка
27 – 10А Датчики
28 – 10А Очиститель стекла двери задка
29 – 15А Топливный насос
30 – 10А Комбинация приборов
31 – 10А Антиблокировочная система тормозов (ABS)

Реле на лицевой стороне панели блока предохранителей

Обозначение

  1. реле обогрева заднего стекла;
  2. реле электродвигателя привода дроссельной заслонки;
  3. реле противотуманных фонарей;
  4. реле стеклоподъёмников;
  5. реле-прерыватели;
  6. реле-прерыватели.

Реле на тыльной стороне панели блока предохранителей

Назначение

  1. реле зажигания;
  2. реле дополнитель­ного оборудования;
  3. реле воздухо – нагнетателя системы вентиляции, отопления и кондиционирования

Блоки под капотом

Схема

Монтажный блок предохранителей

Фото – схема

Описание

1 – 120A 1-й главный предохранитель
2 – 80А Потребители при включенном зажигании
3 – 50А Электродвигатель насоса блока энтиблокировочной системы
4 – 40А Выключатель (замок) зажигания
5 – 30А Электромагнитные клапаны блока антиблокировочной системы
6 Резерв
7 Резерв
8 – 10А Габаритные огни
9 – 15А Аудиоистема
10 – 10А Система управления двигателем
11 – 15А Звуковой сигнал
12 Резерв
13 Резерв
14 – 15А Ближний свет (левая фара)
15 – 15А Ближний свет (правая фара)
16 – 15А Электродвигатель привода дроссельной заслонки
17 – 15А Дальний свет (левая фара)
18 – 15А Дальний свет (правая фара)
19 – 15А Противотуманные фары
20 – 20А Катушки зажигания
21 – 80А 2-й главный предохранитель
22 Резерв
23 – 30А Омыватели фар
24 – 40А 2-й электродвигатель вентилятора радиатора
25 – 40А 1-й электродвигатель вентилятора радиатора
26 – 40А Электро стеклоподъемники

Блок реле

Вариант 1

Обозначение

  1. реле противо­туманных фар;
  2. реле вентиляторов радиаторов;
  3. реле дополнительного оборудования;
  4. реле вентиляторов радиаторов;
  5. реле электромагнитной муфты компрессора кондиционера;
  6. реле вентиляторов радиаторов;
  7. реле включения режимов «Р» (пар­ковка) «N» (нейтраль) автоматической коробки передач или вариатора;
  8. реле включения ближнего света фар в дневное время;
  9. реле звукового сигала;
  10. реле вентиляторов радиаторов.

Вариант 2

Блок предохранителей для Nissan Skyline Infinity G35 V35 2001-2007 VQ25DD в Москве

При обращении назовите код товара
Код товара 76623
Характеристики автомобиля
Марка Nissan
Модель Skyline
Может подойти для Infinity G35
Номер кузова V35
Период выпуска 2001-2007
Двигатель VQ25DD
Объём двигателя, л 2.5
Мощность двигателя, л.с. 210
Параметры запчасти
Запчасть Блок предохранителей
Расположение (перед/зад) Перед
Примечание Под капотом
Комплектность Комплектность и состояние уточняйте
Состояние Б/у контрактная
Оригинальность Оригинал

Вы можете забрать заказ самовывозом с нашего склада

Внимание: оплата наличными

Перед оформлением заказа убедитесь, что автозапчасть Вам нужна, подходит для Вашего автомобиля. Если деталь Вам не понадобиться, то возврат не предусмотрен. О гарантии.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Для доставки заказа транспортными компаниями необходимо сообщить паспортные данные получателя груза, в соответствие с законодательством. Советуем в комментарии к заказу написать о необходимости в жесткой упаковки товара, информацию, которая поможет курьеру вас найти, Нажмите кнопку «Оформить заказ».

Курьерская доставка в пределах МКАД. В ближайшее Подмосковье по договоренности с курьерской службой. Осмотрите упаковку на целостность и соответствие указанной комплектации. Самовывоз из магазина. Доставка через Транспортные компании

Внимание: доставка до пункта приема грузов в Москве платная. Нам оплачиваются: стоимость товара и доставка до пункта приема грузов транспортной компании

При получении заказа в своём населенном пункте Вы дополнительно оплачиваете междугороднюю доставку непосредственно в транспортную компанию. Подробнее о доставке и ценах.

Источник статьи: http://japzap.ru/catalog/zapchasti/nissan/blok-predokhraniteley-nissan-skyline-v35/

Схема предохранителей на Санни ФБ14 и ФБ 15

Распиновка и обозначение элементов схемы отмечены на задней стороне крышки монтажного модуля с предохранителями. Здесь указан порядковый номер, номинал и цвет элемента.

Салонные блоки

Расшифровка таблички на нижней стороне крышки монтажного бокса подскажет владельцу, что на плате салона находятся вставки:

  • электрических зеркал;
  • розетки прикуривателя (асс);
  • кислородного датчика;
  • бензонасоса;
  • заднего кондиционера и печки;
  • электропакета;
  • омывателей заднего и переднего стекла;
  • спидометра;
  • тахометра;
  • системы впрыска бензина;
  • контроллера автоматической КПП;
  • контрольных ламп на приборной доске;
  • подушек безопасности и т.д.

Блок под капотом.

Блоки в моторном отсеке

Под капотом Ниссан Санни находятся защитные устройства:

  • генератора;
  • зарядного устройства аккумуляторной батареи;
  • звукового сигнала;
  • лямбда-зонда;
  • привода антиблокировочной системы;
  • катушки зажигания;
  • подачи питания на противотуманные фары;
  • магнитолы;
  • обогревателя щеток стеклоочистителей;
  • огней движения задним ходом;
  • электронной системы управления ДВС и пр.

В модуле рядом с бачком омывателя находится несколько реле:

  • вентиляторов охлаждения двигателя (rad fan);
  • запрета пуска мотора;
  • узла включения дроссельной заслонки;
  • системы кондиционирования и т.д.

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Схема предохранителей

Расшифровка

1 5А ECU, ABS/EBS прицепа
2 30А Клапаны прицепа
3 5А PT01, PT02, GMS, BWE, ZTE, старт-стоп
4 2А Регулировка зеркал, сигнализация при движении задним ходом
5 5А Внутреннее освещение (exclusive), предупреждение об уходе с выбранной полосы движения
6/1 20А Левый стеклоподъемник
6/2 30А Стекло подъемник, левая сторона, двойная кабина
7 20А Дополнительный кондиционер, двойная кабина
8 10А Прикуриватель
9 5А Круиз-контроль/ AICC
10 5А ACC/MCC, тахограф
11 10А Блокировки дифференциалов, ABS 6-канальная
12 5А Дневные ходовые огни, дополнительный выключатель освещения
13 10А Механизм подъема дополнительного моста, EEC
14 5А Надувная подушка безопасности, преднатяжитель ремня безопасности
15/1 20А Правый стеклоподъемник
15/2 30А Стекло подъемник, правая сторона, двойная кабина
16 10А Алкотестер (alcolock), напряжение от клеммы 15
17 20А Кузов
18 5А Выключатель «массы» аккумулятора
19 20А Координатор
20 20А Подача напряжения, блок управления EMS
21 10А Замок зажигания
22 20А Подача напряжения, блок управления EMS
23 10А Инвертор
24 20А ABS/ EBS
25 10А Подача напряжения, блок управления ELC
26 20А Вентилятор кабины
27 5А CT
28 20А Люк в крыше
29 10А Приборный щиток, тахограф
30 30А Кузов
31 10А Блок управления AWD, освещение салона
32 10А SDP3 (диагностика)
33 10А Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок
34 20А Преобразователь напряжения 24 В/12 В, электрическая розетка 12 В
35 20А Электрическая система дополнительного оборудования
36/1 20А OPC
36/2 10А Allisson
37 10А Центральная блокировка
38 15А Дополнительный отопитель (ATA, WTA)
39 10А Панель выключателей фонарей заднего хода
40 20А Электрическая розетка 24 В
41 10А Блок управления APS, электрическая система дополнительного оборудования
42 20А Электрический механизм опрокидывания кабины
43 10А Холодильник
44 10А Алкотестер (Alcolock)
45 20А Обогрев зеркала заднего вида, обогрев лобового стекла
46 10А Обогрев сиденья, вентилятор охлаждения масла
47 10А Таймер двигателя, обогрев топливного фильтра, обогрев водо отделительного всасывающего фильтра
48 10А Кузов
49 30А RES, MGU
50 5А Желтая и зеленая шина предупреждения
51 30А Насос охлаждающей жидкости
52 2А Тревога
53 2А Предупреждение об открытом люке крыши
54 10А Габаритный фонарь, левый борт
55 10А Габаритный фонарь, правый борт
56 5А Фоновое освещение, габаритные фонари
57 20А Кузов
58 10А Прицеп, левая сторона
59 10А Прицеп, правая сторона
60 20А Рабочее освещение
61 2А FMS, Кузовное оборудование
62 2А Преобразователь напряжения 24 В/12 В, дистанционный иммобилайзер
63 10А Блок предупреждений для водителя, передняя видеокамера
64 5А SMS
65 20А Турбокомпрессор с изменяемой геометрией
66 10А Питание, блок управления TPM
67 30А Кухонный модуль, система подъёма кабины
68 10А Напряжение питания ТВ
69 20А Блокировка моста прицепа/ вентилятора охлаждения масла
70 10А Радар
71 20А Подогреватель топлива, система топливного охладителя
72 10А Электрический привод дроссельной заслонки
73 20А Подогреватель топлива, система топливного охладителя
74 10А Очистка фар
75 30А Насос охлаждающей жидкости
76 5А Преобразователь постоянного тока, блок аккумуляторов
77 5А Блок аккумуляторов
78 15А Насос охлаждающей жидкости, коробка передач

Схема отдела реле

Реле RР1 – RР4 (на верхней схеме)

Описание реле

RP1 Подача напряжения от клеммы 15
RP2 Подача напряжения от клеммы 15
RP3 управляется VIS
RP4 Подача питания от клеммы 58, управляется VIS
RP5 Внутреннее освещение
RP6 Механизм подъема дополнительного моста
RP7 Стоп – сигналы
RP8 Фонарь заднего хода
RP9 Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе
RP10 ECU для подготовки FMS
RP11 ECU для подготовки FMS
RP12 Реле AC (Crew Cab)
RP13 Предохранительный переключатель
RP18 Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S
RP19 Реле электронной системы подъема кабины
RP20 Задний подъёмный борт и кухонное оборудование
RP23 Дополнительный фонарь
RP24 Дополнительный фонарь
RP25 Дополнительный фонарь

У нас на канале есть видео по данному материалу – смотрите и подписывайтесь.

Есть что добавить – пишите в комментарии.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
