Предохранители ближнего света на моем citroen xsara

Электро схемы блоков с предохранителями

Полную информацию о представленных блоках с электросхемами можете скачать по ссылкам. Схемы для 1 го поколения тут, для 2 го тут.

Компактвэн сitroen xsara picasso выпускается с 1999 года. Он поставлялся на рынки Европы в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010. В некоторых странах мира производится по настоящее время. За это период, автомобиль получил обновление. В основном это коснулось вида спереди. Мы предлагаем ознакомится в описанием блоков с предохранителями ситроен ксара пикассо: их расположение и схемами, а так же выделим предохранитель отвечающий за прикуриватель и приложим для скачивания руководство по эксплуатации.

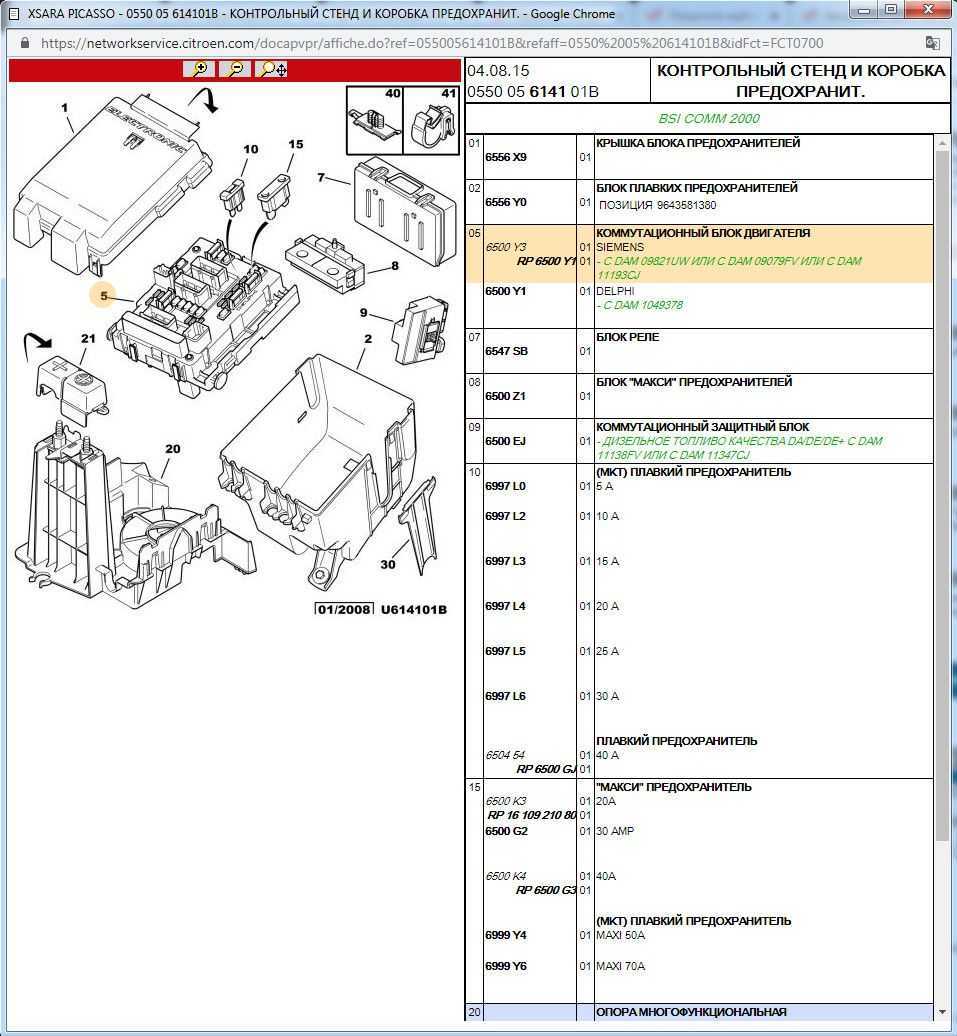

В xsara picasso расположены 2 основных блока с предохранителями. В данном видео можете посмотреть как к ним добраться.

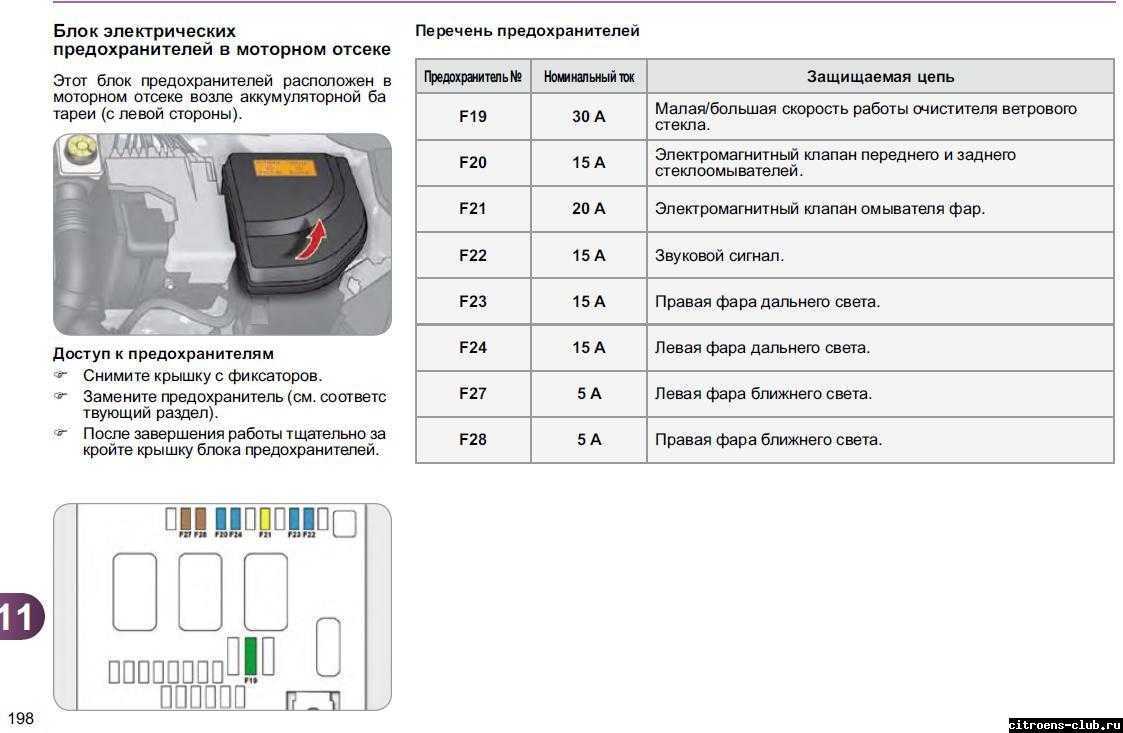

Предохранители под капотом Citroen C4

Основной блок предохранителей расположен со стороны водителя. Блок закрыт защитной крышкой.

В зависимости от года выпуска и комплектации автомобиля схема блока может быть выполнена в разных вариациях.

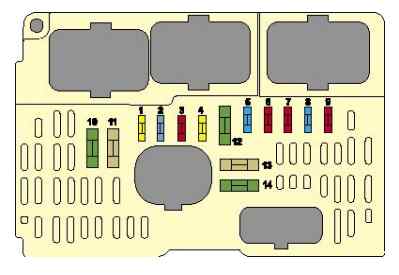

Схема блока предохранителей Ситроен С4 (Вариант 1)

Описание

• F1 15A Компьютер управления двигателем – блок защиты и распределения электропитания
• F2 5A Электрический блок управления группой электровентилятора
• F3 5A Компьютер управления двигателем
• F5 15A Компьютер управления двигателем
• F6 20A Компьютер управления двигателем – топливный насос с датчиком уровня топлива
• F7 10A Компьютер управления двигателем
• F8 10A Компьютер управления двигателем
• F10 5A Защитный контактор системы круиз-контроля – компьютер автоматической коробки передач
• F11 15A Левая фара – правая фара – ионизатор
• F14 25A Компрессор кондиционера
• F15 5A Механизм электронасоса усилителя рулевого колеса
• F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием – плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
• F19 30A Малая / большая скорость работы очистителя ветрового стекла
• F20 15A Насос омывателя ветрового стекла
• F21 20A Насос омывателя фар
• F22 15A Звуковой сигнал
• F23 15A Правая фара
• F24 15A Левая фара
• F26 10A Компрессор кондиционера
• F29 30A Стартер

Отдельно (с нижней стороны блока) располагаются следующие предохранители:

F10 5A Группа управления автоматической коробкой передач F11 5A Реле shift-lock F12 15A Компьютер автоматической коробки передач

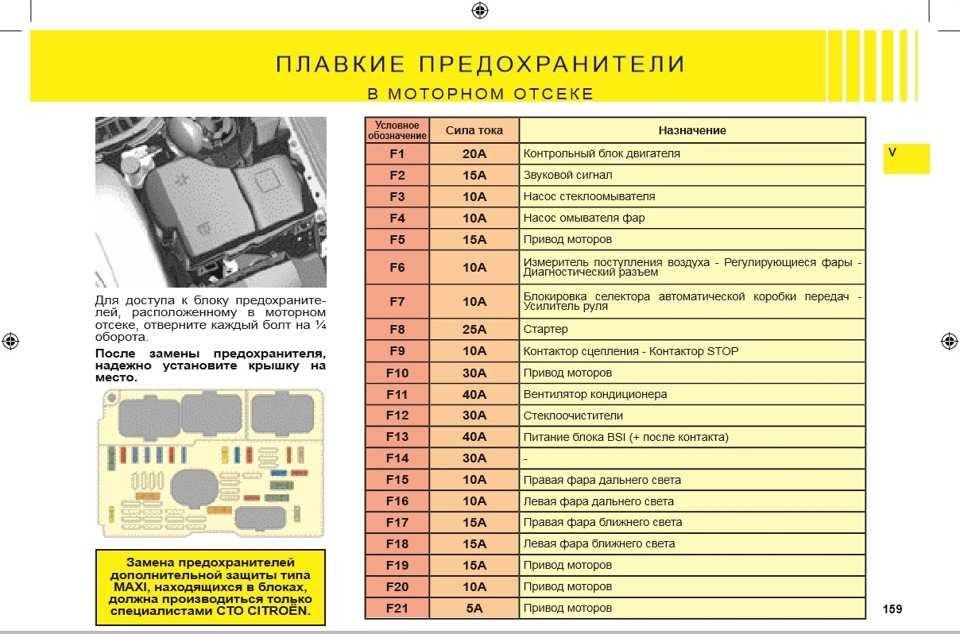

Схема блока предохранителей Ситроен С4 (Вариант 2)

Описание

1.  20 А Управление работой двигателя, электровентилятор системы охлаждения двигателя
2. 15 A Звуковой сигнал
3. 10 А Омыватели ветрового и заднего стекол
4. 20 А Омыватель фар
5. 15 А Топливный насос
6. 10 А АКП, ксеноновые лампы, управляемые фары, электромагнитный клапан прокачка адсорбера
7. 10 А Калькуляторы ABS/ESP, усилитель рулевого управления
8. 25 А Стартер
9. 10 А Блок дополнительного подогрева (дизельный двигатель), датчик уровня охлаждающей жидкости
10. 30 А Электромагнитный клапан двигателя, датчик наличия воды в топливе, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан прокачки адсорбера (автомобили с двигателями 1.4i 16V и 1.6i 16V)
11. 40 А Нагнетающий вентилятор, кондиционер
12. 30 А Передний стеклоочиститель
13. 40 А Блок BSI
14. Не используется
15. 10 А Правая фара дальнего света
16. 10 А Левая фара дальнего света
17. 15 А Левая фара ближнего света
18. 15 А Правая фара ближнего света
19. 15 А Калькулятор двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
20. 10 А Электромагнитные клапаны двигателя
21. 5 А Реле элекровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

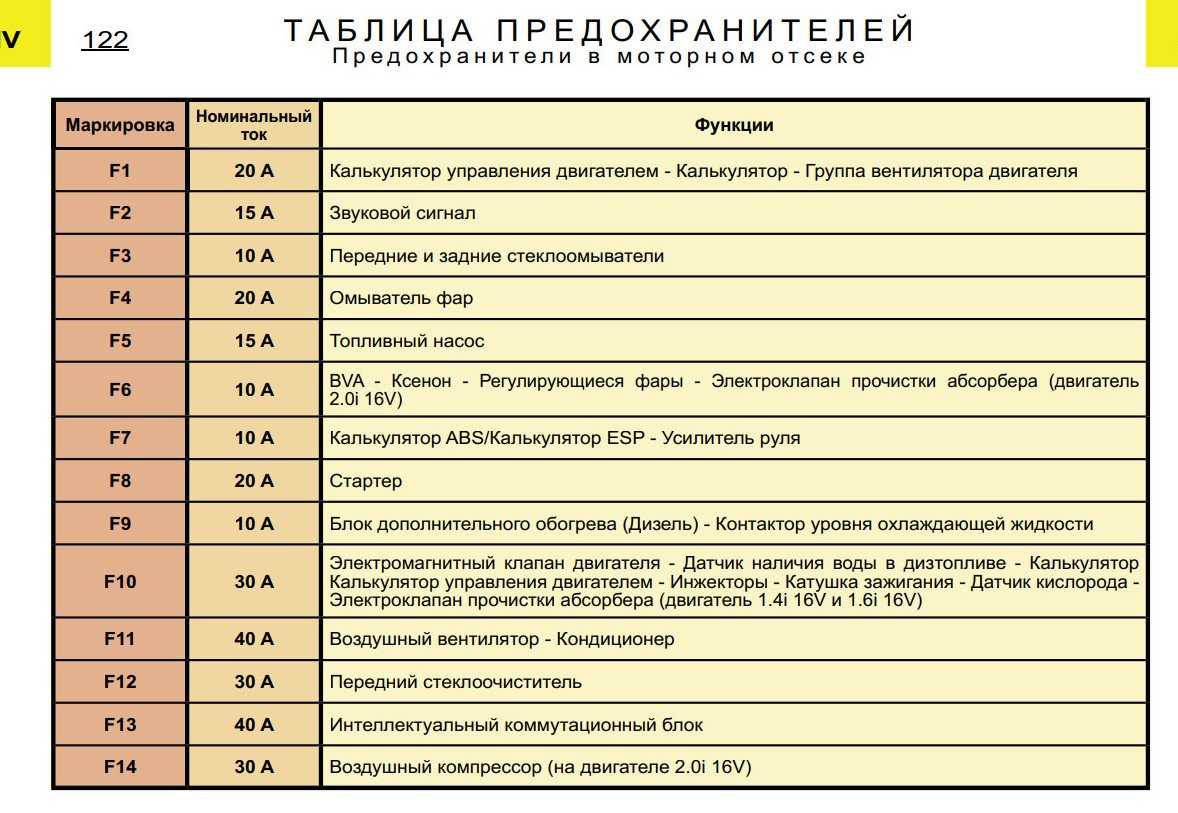

Схема блока предохранителей Ситроен С4 (Вариант 3)

Описание

1. (20A) (Блок управления двигателем – Группа вентилятора двигателя).
2. (15A)(Звуковой сигнал).
3. (10A)(Передние и задние стеклоомыватели).
4. (20A(Смыватель фар).
5. (15A)(Топливный насос).
6. (10A)(АКП – Ксенон – Регулирующиеся фары – Электроклапан прочистки абсорбера (двигатель 2.0).
7. (10A)(Блоки управления ABS/ESP – Усилитель руля).
8. (20A)(Стартер).
9. (10A)(Блок управления дополнительного обогрева (дизель) – Контактор уровня охлаждающей жидкости).
10. (30A)(Электромагнитный клапан двигателя – Датчик наличия воды в дизтопливе – Блок управления двигателем – Инжекторы – Катушка зажигания – Датчик кислорода – Электроклапан прочистки абсорбера(двигатели 1.4 и 1.6).
11. (40A)(Воздушный вентилятор – Кондиционер).
12. (30A)(Передний стеклоочиститель).
13. (40A)(Интеллектуальный коммутационный блок).
14. (30А)(Воздушный компрессор(на двигателе 2.0).

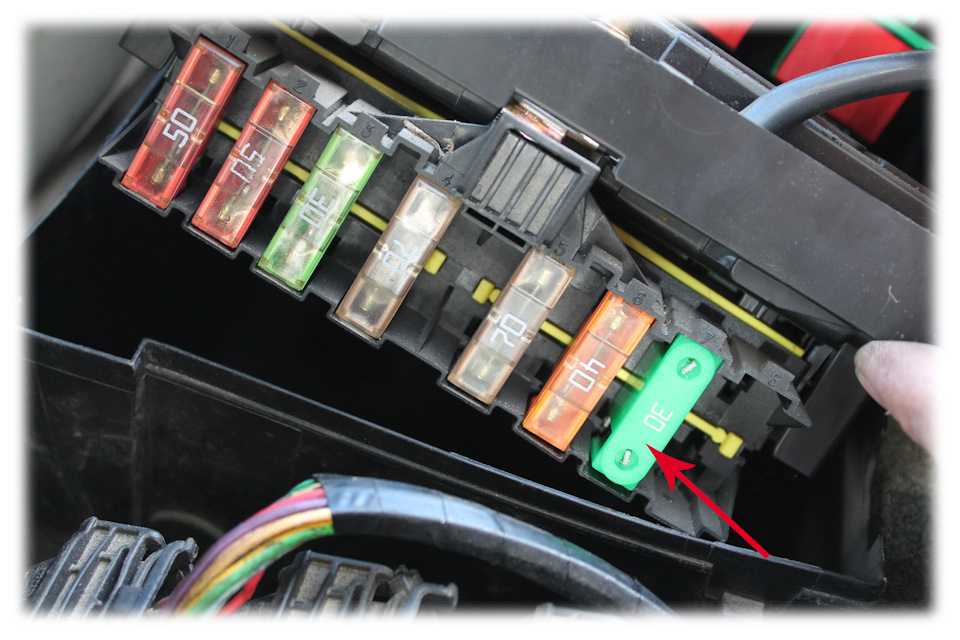

Макси предохранители Ситроен С4

В нижней части блока есть макси предохранители в виде плавких вставок.

Описание

MF1 30 А / 50 А Электровентилятор системы охлаждения двигателя MF2 30 A Питание насоса ABS/ESP MF3 50 А Калькулятор ABS/ESP MF4 80 А Блок BSI MF5 80 А Блок BSI MF6 10 А Блок предохранителей в салоне MF7 20 А Диагностический разъем/ Насос для подачи добавки в дизельное топливо MF8 Не используется

Ситроен ксара пикассо предохранители зарядки

Исправление ошибки заряда АКБ за 1 мин Citroen C4

Где найти предохранители в ситроен citroen c1

Предохранитель Citroen C4

Ошибка зарядки акб ситроен С4

Нет зарядки АКБ. Тестирование генератора.

Горят предохранители на прикуриватель. Китайские зарядники.

Не горит лампа зарядки АКБ. Как найти причину.

https://youtube.com/watch?v=aYETnH7910Q

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

2016 08 28 13 21 19 С превеликим трудом завелся

Блоки управления Ситроен.

Также смотрите:

• Ситроен с элис колодки
• Как разобрать панель Ситроен берлинго
• Стальной диск r16 Citroen
• Подбор резины на Ситроен с5
• Ситроен с4 сборка 2011 года

Citroen ds3 gps Замена ремня навесного оборудования Citroen c4 Ситроен в чем плюсы и минусы Где находится датчик температуры Ситроен с4 пикассо Ошибка p1351 Ситроен дизель Прокладка клапанной крышки Ситроен берлинго Отзывы Ситроен с5 204 Отзывы о Ситроене с3 2007 год Ситроен берлинго 2007года Citroen авто дон

Размеры шин и дисков на Citroen Xsara Picasso (1999-2010)

Citroen Xsara Picasso N68 (1999 — 2010)

Дополнительная информация

Сверловка (PCD): 4×108
Вылет (ET): 15 — 20 мм
Диаметр центрального отверстия (DIA): 65.1 мм

• Крепеж к ступице: Болт
• Резьба: M12 x 1.25

Размер

Индекс нагрузки

Индекс скорости

Давление

Размер

Вылет

Сверловка

l4, Дизель, 1.6HDi 109 л.с.

88

H

2.2

ET18

4×108

l4, Бензин, 1.6i 94 л.с.

88

H

2.2

ET18

4×108

l4, Бензин, 1.6i 16V 109 л.с.

88

H

2.2

ET18

4×108

l4, Бензин, 1.8i 113 л.с.

88

H

2.2

ET18

4×108

l4, Бензин, 2.0i 133 л.с.

88

H

2.2

ET18

4×108

Варианты замены

87

H

2.4

ET18

4×108

88

H

2.4

ET20

4×108

87

V

2.6

ET15

4×108

88

H

2.2

ET18

4×108

86

V

2.4

ET20

4×108

87

V

2.4

ET15

4×108

89

H

2.2

ET20

4×108

89

H

2.4

ET18

4×108

88

V

2.6

ET15

4×108

Расшифровка предохранителей Ситроен ксара пикассо

Где найти предохранители в ситроен citroen c1

Citroen C5 — как снять блок предохранителей

Предохранитель Citroen C4

реле топливного насоса ситроен ксара пикассо

Citroen C5 — как отремонтировать реле топливной системы

Проверка силового блока (реле) управления вентилятором охлаждения двигателя Citroen C4

Ситроен Ксара, Пикассо не работает вентилятор печки. Интересный ремонт.

Исправление ошибки заряда АКБ за 1 мин Citroen C4

Как отключить иммобилайзер

Citroen Picasso Heater Blower Fix

Также смотрите:

• Peugeot 408 крыло переднее левое
• Решетка радиатора Хонда СРВ 3 в сборе
• BMW российской сборки где собирают
• Замена втулок стабилизатора Volvo v40
• Ремонт и эксплуатация Ниссан эльгранд
• Расход мочевины на Мерседес актрос
• Накладки на педали Honda jazz
• Глушитель на Ниссан альмера классик в сборе
• Ролик кондиционера на Ниссан блюберд
• Аккумулятор на Опель астра н 1 6 емкость
• Opel corsa 1996 года отзывы
• Платья том Форд последняя коллекция
• Размеры аккумуляторов для Хендай туссан
• Чем отбелить потолок в БМВ
• Видео тест драйв кия Спортейдж 2014г

Почему ремонт и замену нужно доверить специалистам СТО Торсион?

За многие годы работы мы полностью изучили устройство задней балки PEUGEOT, RENAULT, CITROEN, SAMAND профессионально ремонтируем данную подвеску. Зная все болячки задних балок, мы решим любую проблему.

СТО «ТОРСИОН» даёт гарантию на свою работу 30 000 км. пробега или 6 месяцев. Согласитесь — не каждый автосервис может дать такую гарантию.

Ремонт задней балки по времени на нашем сервисе занимает от 2 до 4 часов в зависимости от марки автомобиля. Вы удивлены что за это время можно сделать заднюю балку? Повторюсь, что наш автосервис профессионально занимается ремонтом задних балок. Мы в день делаем от 3 до 8 балок. Так же нам привозят и снятые балки, на которую ремонт гораздо дешевле, где каждый может сэкономить на работе.

На нашем автосервисе вы всегда найдёте восстановленные балки на такие машины как Пежо 206, 405 ,Партнёр, Ситроен Ксара Пикасо, Берлинго, Саманд, Рено 19, Лагуна, Сценик , а так же всё запчасти для ремонта торсионной подвески (торсионы, ремонтные комплекты задних балок, втулки балок, задние рычаги, трубы, сайлентблоки , подушки, цапфы, стаканы, сальники, крышки торсиона и тд.)

Большинство владельцев Пежо, Рено, Ситроен, Саманд сталкиваются с проблемой задней подвески. Обычно, к решению этого вопроса приступают с опозданием, в связи с тем, что в процессе эксплуатации поломка задней балки явно себя не проявляет. Визуальным признаком того, что ремонт задней балки уже необходим, служит значительный завал задних колёс , и характерный скрип в задней балки. Если балка заскрипела, сразу обращайтесь на СТО.

История Citroen Xsara — поколение первое «Mark 1»

Небольшой автомобиль от известного производителя французского начал производиться с 1997-го года. Он достойной стал заменой Citroen ZX и выпускался в трех кузова типах: трехдверный хетчбэк, пятидверный хэтчбек пятидверный или универсал. Все модели имели модификацию переднеприводную и могли быть оснащены, как бензиновым мощным двигателем, так и неплохим дизельным.

Citroen Для Xsara с бензиновым двигателем были следующие предусмотрены варианты:

• 1,4 л (75 л.с.);
• 1,6 л (90 л.с.);
• 1,8 л (90, 103 или 110 л.с.);
• 2 л с (или 123 135 л.с.).

В независимости от типа мотора, варианты все обладают лишь 4-мя цилиндрами.Дизельных было вариаций немного меньше:

Для модели любой владельцы Ситроен Ксара ремонт руками своими могли произвести без посторонней при помощи наличии руководства.

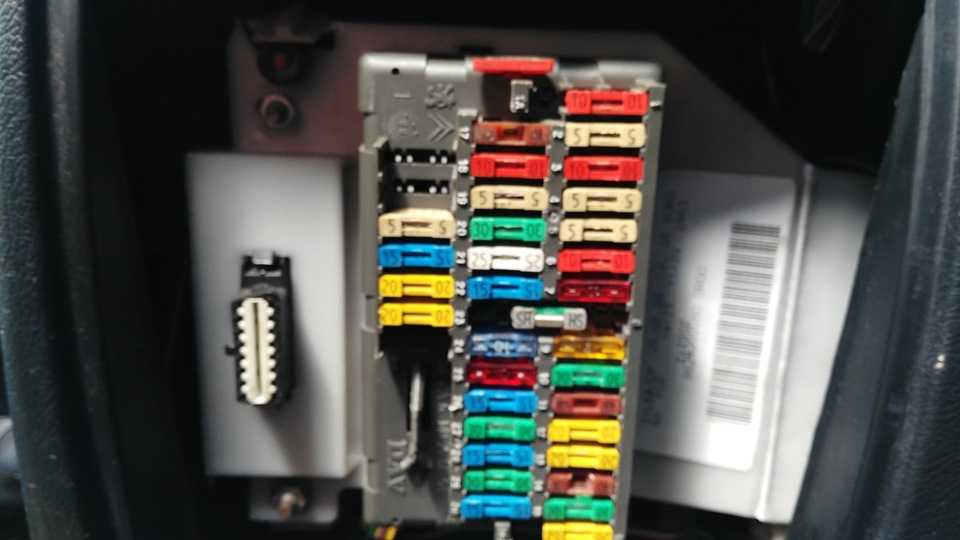

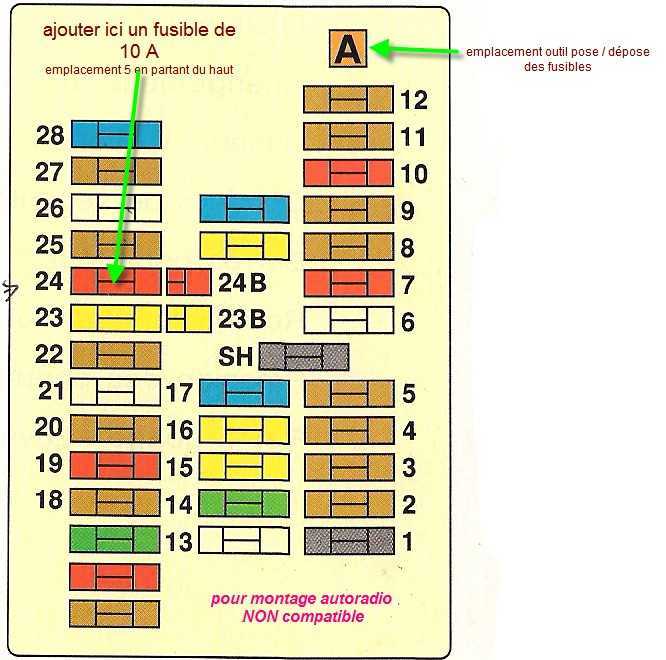

Список предохранителей, блок реле — Электрика и электроника

1 Освещение вещевого ящика, обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал 10A

2 Указатели поворота, аварийная сигнализация, регулятор света фар 10A

3 Реле противотуманных фар, регулятор освещения 5A

4 Освещение номерного знака 5A

5 Кондиционер, круиз-контроль, зеркала с электроприводом, диагностический разъем 7,5A

6 Центральная блокировка замков и электрические стеклоподъемники 5A ?

7 Фонари заднего хода 10A

8 Мобильный телефон 5A

9 Блок управления ABS, система стабилизации движения, система управления тяговой силой 5A

10 Электронный блок управления (ЭБУ) 15А(бензин), 5А(дизель), автомагнитола 10A

11 Панель приборов 5A

12 Диагностический разъем 7,5A

13 Фонари сигналов торможения 10A

14 Внутреннее освещения, центральная блокировка 10A

15 Панель приборов, автоматическая коробка передач, система стабилизации движения 5A

16 Вентилятор системы охлаждения, кондиционер 10A ?

17 Не используется 7,5A

18 Дальний свет правой фары 10A

19 Дальний свет левой фары 10A

20 Ближний свет правой фары, газоразрядные фары, управление светом фар 15A

21 Ближний свет левой фары, газоразрядные фары 15A

22 Правый габаритный огонь 5A

23 Левый габаритный огонь 5A

24 Система управления стеклоочистителями 20A

25 Вентилятор отопителя, кондиционер 25A

26 Обогрев заднего стекла 25A

27 Очиститель заднего стекла 15A

28 Топливный насос 15A

29 Система управления двигателем, зажигание 15A

30 Верхний люк 20A

31 Автоматическая коробка передач 1A

32 Форсунки 10А(бензин), система управления двигателям 30А(дизель) 10A

33 Система управления омывателями 20A

34 Система управления двигателем 10A

35 Гнездо 12V 30A

36 Противотуманные фонари 15A

37 Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники 10A

38 Освещение багажника, центральная блокировка, крышка лючка горловины топливного бака 15A

39 Аварийная сигнализация 15A

40 Звуковой сигнал 20A

41 Прикуриватель 15A

42 Автомагнитола 15A

43 Система управления двигателем 10A

44 Обогрев сидений 15A

Программы для диагностики Peugeot и Citroen для сканера ELM327 на русском языке

Программы для диагностики Peugeot и Citroen с помощью сканера ELM327

Программы для диагностики автомобилей Peugeot и Citroen, для работы со сканером ELM327 универсальны. Они подойдут для диагностики Peugeot 106, 107, 206, 207, 301, 307, 308, 406, 407, 408, 508, 607, Partner (Tepee), Boxer, 3008, 4007, 5008 и других моделей. Так же для Citroen C1, C2, C3, C4, C5, Berlingo, Picasso (Xsara), Jumper и других моделей. Эти программы можно использовать как для работы с компьютером, так и для работы со смартфоном, есть версии как для того, так и для другого.

Программа Torque и диагностика автомобилей Пежо и Ситроен сканером ELM327:

Программы для диагностики Peugeot и Citroen сканером ELM327:

OpenDiag mobile

OBD AvtoDoctor

ScanMaster Lite

Car dashboard

Econ tool ELM327

Car gauge pro

Диагностика Peugeot и Citroen другими сканерами

Диагностика Pugeot и Citroen диллерским сканером Lexia-3 (PSA XS Evolution) программа Peugeot Planet 2000

Программа DiagBox и диагностика ей автомобилей Pugeot и Citroen

Программа WOW1 и диагностика ей автомобилей Pugeot и Citroen с помощью сканера Delphi

Работа со сканером Launch easy diag, диагностика им автомобилей Pugeot и Citroen с помощью программы Launch X-431 PRO3

Небольшой итог

Целый ряд симптомов могут указывать на возникновение ошибки P0325:

• Проблема в работе двигателя на холостом ходу;
• Электронный блок управления двигателя переключился на аварийный режим работы;
• Присутствует детонирование двигателя;
• Автомобиль теряет в динамике при разгоне из-за проблем с мощностью.

Обратите внимание: При диагностике электронным блоком управления ошибки P0325, на приборной панели водителя загорится лампочка Check Engine

Ремонт предохранителей С4 своими руками

Процедура невозможна. Плавкие вставки не подлежат восстановлению и являются одноразовыми. Чтобы поменять предохранитель достаточно выполнить ряд действий.

1. Вскрыть крышку монтажного блока.
2. Внутри найти нужный предохранитель.
3. На обратной стороне крышки блока имеется специальный пинцет. При помощи него нужно вынуть плавкую вставку из гнезда и установить не ее место исправную.
4. Собрать модуль в обратном порядке.

Замена предохранителя прикуривателя

Потребуется выполнить ряд действий.

1. Отключить питание бортовой сети от аккумулятора.
2. Вскрыть крышку салонного монтажного блока и откинуть защитную панель.
3. Далее найти нужную вставку (расположение зависит от типа монтажного блока).
4. Используя пинцет или специальные щипцы вынуть уставку со своего места и заменить ее исправной.
5. Собрать панель в обратном порядке.

Замена реле регулятора

1. Отключить бортовое питание.
2. Ослабить ремень генератора и демонтировать устройство с автомобиля.
3. Используя набор ключей и наставок, разобрать корпус устройства.
4. Далее потребуется найти и открутить регулятор с посадочного места.
5. Собрать механизм в обратном порядке.

Замена втягивающего реле стартера

• Отключить аккумулятор.
• Снять воздушный фильтр и защиту картера двигателя.
• Далее отсоединить клеммы от втягивающего и выкрутить крепежные болты.

• После того, как разобрана половина машины следует приниматься за само стягивающее. Откручиваем шпильки крепления и меняем элемент на новый.
• После этого вся конструкция собирается в обратном порядке.

Стоимость блоков предохранителей на рынке незначительно колеблется. Средняя цена салонного модуля составляет около 2500-3000 рублей. Для подкапотных модификаций актуален ценник около 11000 рублей за штуку.

Примечание! На вторичном рынке, стоимость приборов на 30-50% ниже.

Предохранители и реле С4 устанавливаются в удобных местах и легко обслуживаются. Высокое качество исполнения гарантирует стабильную работу и повышенную долговечность устройств.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Тормозная система

• Установка бачка тормозной жидкости Ситроен Ксара
• Ремонт блока абс Citroen Xsara
• Замена датчика абс Citroen Xsara своими руками
• Поменять задние тормозные диски Citroen Xsara
• Замена задних тормозных колодок Ситроен Xsara
• Замена колодок ручника Ситроен Xsara
• Установка передних тормозных дисков Citroen Ксара своими руками
• Заменить передние тормозные колодки Ситроен Ксара
• Замена ручника Citroen Ксара своими руками
• Замена тормозного цилиндра Ситроен Xsara своими руками
• Как заменить тормозную жидкость Citroen Ксара
• Ремонт тормозных трубок Citroen Xsara
• Ремонт тормозных шлангов Citroen Ксара
• Ремонт троса ручника Citroen Ксара
• Ремонт троса ручного тормоза Ситроен Xsara
• Коды ошибок Ситроен Xsara

Электрика

• Как снять аккумулятор Ситроен Xsara
• Поменять батарейку в брелке Citroen Ксара
• Как поменять батарейку в ключе Ситроен Xsara
• Замена батарейки в пульте Citroen Ксара своими руками
• Заменить блок предохранителей Ситроен Ксара своими руками
• Установка втягивающего реле Ситроен Xsara
• Установка габаритной лампы Citroen Xsara
• Установка заднего фонаря Citroen Xsara
• Снять заднюю фару Citroen Xsara
• Заменить замок зажигания Ситроен Xsara
• Как заменить катушку зажигания Citroen Ксара своими руками
• Снять кнопку стеклоподъемника Ситроен Xsara
• Заменить лампу ближнего света Citroen Xsara своими руками
• Поменять лампу в бардачке Citroen Xsara своими руками
• Поменять лампу в габаритах Ситроен Ксара
• Поменять лампу в дальний свет Citroen Xsara своими руками
• Как поменять лампу в задний ход Ситроен Ксара своими руками
• Заменить лампу в поворотниках Citroen Ксара
• Поменять лампу в приборной панели Ситроен Xsara
• Поменять лампу в противотуманный фарах Citroen Ксара
• Поменять лампу в ПТФ Ситроен Xsara
• Замена лампы в фарах Citroen Ксара
• Заменить лампу освещения салона Citroen Xsara своими руками
• Замена лампы стоп сигнала Citroen Xsara
• Ремонт ламп задних фонарей Citroen Xsara
• Как снять левую фару Ситроен Ксара
• Как снять моторчик стеклоподъемника Citroen Xsara своими руками
• Снятие передней фары Ситроен Xsara
• Снять правую фару Citroen Ксара
• Заменить предохранители Ситроен Ксара
• Заменить предохранитель прикуривателя Citroen Xsara
• Поменять противотуманные лампы Ситроен Xsara
• Заменить реле поворотов Citroen Xsara
• Ремонт реле стартера Citroen Xsara своими руками
• Ремонт реле стеклоочистителя Ситроен Xsara
• Заменить свечи зажигания Citroen Xsara своими руками
• Заменить щетки генератора Citroen Ксара
• Схема акпп Ситроен Ксара своими руками
• Электросхема акустической системы Citroen Ксара своими руками
• Электросхема бензонасоса Citroen Ксара
• Электросхема блока предохранителей Ситроен Ксара
• Схема блока управления двигателем Citroen Xsara своими руками
• Электросхема вентилятора охлаждения Ситроен Ксара
• Электросхема включения бензонасоса Ситроен Xsara
• Схема включения вентилятора охлаждения Citroen Xsara своими руками
• Схема включения кондиционера Citroen Xsara
• Схема включения переднего моста Citroen Ксара своими руками
• Электросхема включения стартера Citroen Ксара
• Электросхема включения фар Ситроен Xsara
• Электросхема генератора Ситроен Ксара
• Электросхема датчика давления масла Citroen Ксара
• Схема датчика кислорода Citroen Xsara
• Схема датчика охлаждающей жидкости Citroen Ксара
• Схема датчика скорости Citroen Ксара
• Электросхема датчика температуры Citroen Ксара
• Схема датчика уровня топлива Ситроен Ксара
• Схема двигателя Ситроен Ксара
• Электросхема дворников Ситроен Xsara своими руками
• Электросхема зажигания Ситроен Xsara
• Схема замка зажигания Citroen Xsara
• Схема звукового сигнала Ситроен Ксара
• Электросхема инжектора Ситроен Xsara
• Схема карбюратора Ситроен Xsara
• Электросхема корректора фар Ситроен Ксара
• Электросхема освещения салона Ситроен Ксара своими руками
• Электросхема отопителя Citroen Ксара
• Электросхема охлаждения двигателя Ситроен Ксара своими руками
• Схема панели приборов Ситроен Ксара
• Схема передних фар Ситроен Xsara своими руками
• Электросхема печки Citroen Ксара
• Электросхема приборной панели Ситроен Ксара
• Электросхема проводки Citroen Ксара
• Схема противотуманных фар Ситроен Xsara
• Схема реле бензонасоса Citroen Ксара
• Электросхема реле давления Citroen Xsara
• Электросхема реле поворотов Ситроен Ксара
• Схема реле регулятора Ситроен Ксара
• Электросхема реле стартера Ситроен Xsara
• Электросхема системы впрыска Citroen Xsara
• Схема системы зажигания Citroen Xsara
• Схема системы кондиционирования Ситроен Xsara своими руками
• Электросхема системы охлаждения Citroen Ксара
• Схема системы управления двигателем Ситроен Ксара
• Схема стартера Ситроен Ксара
• Электросхема стеклоочистителя Citroen Xsara
• Электросхема стеклоподъемников Ситроен Ксара
• Электросхема стоп сигналов Ситроен Ксара своими руками
• Электросхема топливного насоса Ситроен Ксара
• Схема топливной системы Ситроен Ксара
• Электросхема тормозной системы Citroen Ксара
• Схема центрального замка Citroen Xsara
• Электросхема щитка приборов Citroen Xsara
• Электросхема эбу Citroen Xsara
• Коды ошибок Ситроен Ксара

Схема автомобиля ситроен ксара

В данном мануале по техническому обслуживанию охвачены такие модели автомобилей, как Citroen Xsara, Xsara 2, выпущенные в период с 99 по 2005 год.

Если говорить об автомобилях, которые были приобретены за границей, то для них существует сложность с эксплуатационными мануалами, переведенными на русский язык. Основная цель данного руководства представить наиболее полную информацию по использованию и функциональным возможностям автомобилей серии Citroen Xsara, Xsara 2, которые были выпущены после 99 года.

Так как для производства машины были использованы современные средства и системы, то данный мануал позволит максимально быстро разобраться в тонкостях управления автоматикой, назначения тех или иных устройств. Также авторы постарались наиболее подробно остановиться на вопросах проведения самостоятельного обслуживания автомобиля, уходе за основными узлами, и полезных советах, которые пригодятся для продления работоспособности машины.

Несмотря на то, что в руководстве отсутствуют серьезные углубления в ремонтные работы, оно содержит весь перечень необходимых для регулярного обслуживания процедур и пошаговую инструкцию их выполнения.

Примеры страниц:

Размер файла	11 Мб
Год издания	2005
Формат	PDF
Язык	Русский
Страницы	184
Издательство	Citroen

Ссылка на скачивание руководства по ремонту Citroen Xsara Скачать

Источник статьи: http://avto-manualy.ru/citroen/citroen-xsara/rukovodstvo-po-ekspluatatsii-citroen-xsara-1999-2005.html

История Citroen второе — Xsara поколение «Mark 2»

Обновление модели не себя заставило ждать. Новая модификация поступила в 2000 с продажу-го года. Среди отличий серии выделить можно: более жесткий кузов, видоизменная часть передняя автомобиля, перемены в салоне и, конечно же, руководство новое по ремонту и эксплуатации Ситроен Ксара. этого Кроме, стали доступны новые 16-и клапанные рабочим c двигатели объемом 1,6 и 2 л. Параллельно этому с конвейера убраны были 1,8 л модели двигателей.

Второе поколение Xsara Citroen претерпело еще несколько незначительных 2002 в изменений-м и 2003-м годах. После 2004-го перестала модель производиться для всех стран, КНР кроме. В этом же году начинается победная Citroen серия Xsara WRC на чемпионате мира по Модель. ралли, основанная на втором поколении Citroen смогла, Xsara удерживать лидерство три года Источник.

Источник статьи: http://myauto.jofo.me/1758232.html

Предохранители в салоне ксара пикассо

p, blockquote 14,0,0,0,0 —>

Вариант 1

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение

p, blockquote 17,0,0,1,0 —>

1	15 A	Диагностический разъем — Прицепное устройство для буксировки автокаравана
2	—	Резервный
3	—	Резервный
4	20 A	Электронный блок управления (ЭБУ) — Комбинация приборов — Автомагнитола — Присадки в дизтопливо — Клавиши управления на рулевом колесе
5	15 A	—
6	10 A	Диагностический разъем
7	15 A	Датчик дождя и освещенности
8	—	Резервный
9	30 A	Сдвижной люк в крыше — Задние электро стеклоподъемники
10	40 A	Обогрев заднего стекла — Обогрев наружных зеркал заднего вида
11	15 A	Стеклоочиститель заднего стекла
12	30 A	Передние электро стеклоподъемники
13	—	Резервный
14	10 A	Клавиши управления на рулевом колесе — Присадки в дизтопливо — Подушка безопасности — Датчики парковки
15	15 A	Комбинация приборов — Автомагнитола — Кондиционер — Навигация
16	30 A	Центральный электрический замок
17	—	Резервный
18	—	Резервный
19	—	Резервный
20	10 A	Правый стоп-сигнал
21	15 A	Левый стоп-сигнал
22	20 A	Прикуриватель, Плафон освещения, Электророзетка 12 В, Подсветка перчаточного ящика

Вариант 2

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Таблица с расшифровкой

p, blockquote 21,0,0,0,0 —>

А	20А	Система центральном блокировки замков
В	25А	Очиститель ветрового стекла
С	30А	Обогреватель заднего стекла и наружных зеркал заднего вида
D	15А	Компрессор системы кондиционирования воздуха, очиститель заднего стекла
Е	30А	Люк, стеклоподъемники передних и задних дверей
F	15А	Питание мультиплексной системы
F1	Передние и боковые подушки безопасности, преднатяжители ремней безопасности
F2	—	Не используется
F3	5А	Переключатель на педали сцепления
F4	5А	«+» после выключателя зажигания, мультиплексная система (BSI)
F5	10А	Питание к клапану остановки двигателя (2.0 HDi)
F6	5А	Постоянное питание аварийном световой сигнализации
F7	5А	Постоянное питание мультиплексной системы (BSI)
F8	10А	Датчик температуры охлаждающей жидкости, внутреннее пото­лочное освещение, комбинация приборов
F9	5А	Освещение багажного отделения
F10	5А	Навигация
F11	—	Не используется
F12	—	Не используется
F13	—	Не используется
F14	15А	Питание дополнительной розетки и электрооборудования прицепа
F15	20А	Стеклоподъемники задних дверей
F16	40А	Блок защиты
F17	15А	Автомобильный радиоприемник
F18	—	Не используется
F19	5А	Задние противотуманные фонари
F20	—	Не используется
F21	—	Не используется
F22	10А	Потолочное освещение, освещение вещевого ящика
F23	20А	Предохранитель прикуривателя ситроен ксара пикассо
F24	—	Не используется
F25	—	Не используется
F26	5А	Зеркала с электрическим приводом
F27	5А	Постоянное питание дополнительного оборудования и мульти­плексной системы (BSI)
F28	—	Не используется
F29	10 А	Левая фара дальнего света
F30	10 А	Правая фара дальнего света
F31	10А	Левая фара ближнего света
F32	10А	Правая фара ближнего света
F33	10А	Корректор света фар
F34	10А	Освещение номерного знака, переднее левое и заднее правое габаритное освещение
F35	10А	Переднее правое и заднее левое габаритное освещение
F36	15А	Система кондиционирования воздуха
F37	5А	Не используется
F38	5А	Кнопочный выключатель
F39	5А	Не используется
F40	40А	Вентилятор системы кондиционирования воздуха

Ремонт Citroen Xsara. Ремонт ОТ и ДО

Рассмотрены автомобили ситроен ксантия 1 с бензиновыми 1. Схема расположения и назначение предохранителей под капотом и салоне автомобиля может отличатся от вашей модели.

Смотрите наклейки на крышках монтажных боках. Реле электромагнитной муфты компрессора кондиционера — отключение ПО температуре. Реле электромагнитной муфты компрессоракондиционера. Реле системы управления углом опережения впрыска прехолодном пуске. Расшифровка предохранителей в салоне citroen xantia тип 2. Левый боковой габаритный огонь, правый задний габарит, контрольная лампа включения ходовых огней. Обогрев заднего стекла, обогрев зеркал заднего вида подача питания.

Управление электроприводом верхнего люка, изолятор заднего стеклоочистителя, указатели поворотов, приборы, контрольной лампы торможения и износа тормозных колодок, ABS, темпостат. Штурманские лампы, подсветка туалетного зеркальца, подсветка вещевого ящика, переключатель управления функционированием электроприводом зеркал заднего вида, телефон. Остались вопросы? Задайте его в нашем сообществе в Telegram. Предохранители и реле Citroen Xantia Федоров Михаил Блок предохранителей и реле в моторном отсеке.

Где находятся свечи зажигания Nissan Tiida. Где находятся маслосъемные колпачки KIA Sorento. Где находится рулевые наконечники Toyota Raum. Код ошибки c Toyota Yaris Verso. Где находится предохранитель подсветки приборов Mazda Tribute. Код ошибки датчика синхронизации кв Volvo V40 Cross Country. Где находится реле подогрева сидений Лада Vesta SW. Реле ABS. Реле противотуманных фар. Реле стартера -АКПП. Радиоприемник и CD-проигрыватель через выключатель зажигания, либо непосредственно от батареи, в зависимости от положения предохранителя.

Панель управления противоугонной системы, реостат управления интенсивностью подсветки приборов, контрольная лампа включения ходовых огней, датчик уровня жидкости омывания стекол, реле автоматического подогрева.

Огни заднего хода, вентилятор системы охлаждения, диагностический разъем. Система контроля за температурой охлаждающей жидкости. Реле клаксона, компрессор клаксона.

Приборы, правый боковой габаритный огонь, левый задний габарит. Электропривод регулировки положения сидений. Подогрев сидений, светодиод противоугонной сигнализации, подсветка багажного отделения, таймер задержки отключения освещения салона. Подача питания в систему противоугонной сигнализации. Подсветка прикуривателя и замка зажигания. Подача питания к вентилятору отопителя. Выключатель обогрева заднего стекла, выключатели обогрева сидений.

Очиститель ветрового стекла, ходовые огни, АТ. Память радиоприемника, часы, диагностический разъем, CD-проигрыватель или вентилятор системы охлаждения, дистанционное управления системы единого замка. Выключатель аварийной сигнализации. Электропривод передних стеклоподъемников.
