Блок предохранителей ваз 2101: назначение, неисправности и ремонт

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

• включение и выключение поворотов;
• если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции

Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

немного открутить гайку крепления руля;Осторожно! Если отвернуть гайку до конца, руль неслабо прилетит вам в лицо!

сбить руками рулевое колесо с вала;
открутить гайку полностью и снять руль с вала;
открутить винты крепления пластикового кожуха;

колодки с проводами под передней панелью отсоединить;
открутить крепление переключателя к рулевому валу;

вместе с проводами снять выключатель.

Новую деталь устанавливают по такому же принципу в обратном порядке.

Схема электрооборудования ВАЗ

Указатели поворота в указания режиме поворота, Указатель и сигнализатор резерва Контрольная, топлива лампа включения стояночного тормоза, электровентилятора Термовыключатель, Система управления электропневмоклапаном, Контрольная закрытия лампа воздушной заслонки карбюратора, Указатель охлаждающей температуры жидкости, Реле электровентилятора обмотка, возбуждения Обмотка генератора, Реле-прерыватель и сигнализатор поворота указателей, вольтметр, Тахометр, Контрольная лампа аккумуляторной заряда батареи, Контрольная лампа аварийного рабочей состояния тормозной системы. * Устанавливаются на части автомобилей выпускаемых. Выключатель аварийной сигнализации с контрольной Реле, лампой-прерыватель указателей поворота и аварийной Указатели, сигнализации поворота в режиме аварийной сигнализации, Контрольная, сигнализации лампа указателей поворота в режиме Звуковые. аварийной сигналы, Реле сигналов, Реле электродвигатель и контакты вентилятора охлаждения радиатора. Электрические автомобиля цепи ВАЗ-2104, Сигнализатор и реле обмотка включения реле обогрева заднего стекла, света Лампы заднего хода, защищаемые предохранителями в номиналы скобках предохранителей для монтажных блоков образца старого: Электродвигатель отопителя. Порядок условной штекеров нумерации в колодках: а-блок-фар, блока электропневмоклапаном управления карбюратора; б — монтажного блока и трехрычажного задних; в — переключателя фонарей нумерация выводов по порядку сверху выводов вниз Г- реле-прерывателя аварийной указателей и сигнализации поворота, реле-прерывателя очистителя стекла ветрового, очистителей фар и заднего стекла. фары-Блок; 2-боковые указатели поворота; 3 — аккумуляторная реле; 4 — батарея включения стартера; 5 — электропневмоклапан карбюратора; 6 — карбюратора микровыключатель; 7 — генератор 37.3701; 8 — моторедукторы очистителей электродвигатель*; 9 — фар вентилятора системы охлаждения двигателя*; 10 — включения датчик электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — зажигания распределитель; 13 — свечи зажигания; 14 — стартер; 15 — датчик температуры указателя охлаждающей жидкости; 16 — подкапотная лампа; 17 — контрольной датчик лампы давления масла; 18 — катушка датчик; 19 — зажигания уровня тормозной жидкости; 20 — моторедуктор ветрового очистителя стекла; 21 — блок управления электропневмоклапаном электродвигатель; 22 — карбюратора насоса омывателя фар*; 23 — электродвигатель омывателя насоса ветрового стекла; 24 — выключатель стоп-реле; 25 — сигнала-прерыватель очистителя ветрового стекла; 26 — освещения регулятор приборов; 27 — реле-прерыватель аварийной указателей и сигнализации поворота; 28 — выключатель света заднего штепсельная; 29 — хода розетка для переносной лампы*; 30 — лампа; 31 — прикуриватель освещения вещевого ящика; 32 — монтажный вместо блок реле КЗ установлена перемычка; 33 — выключатели стойках на плафонов передних дверей; 34 — выключатели плафонов на задних стойках дверей; 35 — плафоны; 36 — выключатель контрольной стояночного лампы тормоза; 37 — выключатель контрольной лампы заслонки воздушной карбюратора; 38 — переключатель очистителя и омывателя стекла заднего*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный выключатель; 41 — переключатель зажигания; 42 — реле зажигания; 43 — переключатель освещения наружного; 44 — выключатель заднего противотуманного света; 45 — цепи предохранитель противотуманного света; 46 — контрольная лампа масла давления; 47 — комбинация приборов; 48 — контрольная лампа топлива резерва; 49 — указатель уровня топлива; 50 — плафон задней освещения части саяве: 51 -юнтрольная лампа аккумуляторной заряда батареи; 52 — указатель температуры охлаждающей контрольная; 53 — жидкости лампа воздушной заслонки карбюратора; 54 — лампа контрольная стояночного тормоза*; 55 — блок контрольных контрольная; 56 — ламп лампа заднего противотуманного света; 57 — лампа контрольная обогрева заднего стекла; 58 — контрольная уровня лампа тормозной жидкости; 59, вольтмерт 60- спидометр 61 — лампа контрольная наружного освещения; 62 — контрольная лампа поворота указателей; 63 — контрольная лампа дальнего света 64 — вентилятора переключатель отопителя; 65 — выключатель обогрева заднего лампой с стекла подсветки*; 66, фонари освещения нормерного датчик; 73 — знака указателя уровня и резерва топлива, вентилятора электродвигатель отопителя 67 — дополнительный резистор электродвигателя электродвигатель; 68 — отопителя насоса омывателя заднего стекла: 69- фонари Задние: 70 — моторедуктор очистителя заднего стекла*; 71 — для колодки подключения к элементу обогрева заднего схема; 72.

Электропроводка ВАЗ 2104: отличия модификаций

С задачей по выпуску преемника знаменитой ВАЗовской «двойки» автопроизводители справились без проблем —  от донора ВАЗ 2105 «четверка» унаследовала практически все элементы и узлы. Подобная унификация позволяла быстрее запустить в серию новую модель, поэтому даже электропроводка ВАЗ 2104 не имела существенных отличий. Но с появлением модификаций, различия все же появились.

Мечта любого дачника 80-х – ВАЗ 2104 с мощным мотором и большой вместимостью способен на многое

Общие данные

Появление универсала ВАЗ 2104 на отечественном рынке было оправдано сразу несколькими причинами:

• Во-первых, его предшественник ВАЗ 2102 базировался на шасси копейки, тогда как автопроизводитель уже массово выпускал более современные модели (см. например ВАЗ 21213: нюансы работы).
• А во-вторых, стране требовался транспорт, позволяющий простым гражданам обеспечить себя универсальным транспортным средством, с помощью которого можно транспортировать нехитрый скарб на дальние расстояния.

На представленном в статье видео наглядно продемонстрированы его возможности как многофункционального транспортного средства, способного не только перевозить пассажиров в городской черте, но и как средства для активного туризма:

1. путешествия в горную местность;
2. поездки на природу;
3. дальние маршруты к морским побережьям и т.п.

• Модель оказалась популярной и в странах соцлагеря.
• Она поставлялась туда с 1984 по 2009 годы включительно, и предлагалась под торговыми именами:

• Lada Estate,
• Lada Combi или Lada Nova Combi,
• Lada Riva Break.

Экспортное исполнение всегда отличалось качественной окраской

Обратите внимание! Схема электропроводки ВАЗ 2104 в экспортном исполнении отличалась наличием обогрева заднего стекла и стеклоочистителем на задней двери. Также подобное оснащение встречалось и у ВАЗ 21043, позаимствовавшего салон и электрооборудование у ВАЗ-2107, а с 1994 года стало стандартной комплектацией всех «четверок».

Про другие отличия экспортных моделей АвтоВАЗа вы можете прочесть в статье — насколько вариант Samara Baltic лучше отечественных аналогов.

Про другие отличия экспортных моделей АвтоВАЗа вы можете прочесть в статье — насколько вариант Samara Baltic лучше отечественных аналогов.

Экспортные модели

На фото внизу представлена проводка ВАЗ 2104 и модификации ВАЗ 21043, которая имела отличия лишь в отдельных узлах задней части автомобиля.

На фото – схема проводки модели ВАЗ 21043

В частности, на схеме указаны элементы, которые присутствуют только на экспортных моделях:

1. Клавишный выключатель обогрева заднего стекла (63) с вынесенной на панель приборов контрольной лампы включения;
2. Электрический двигатель насоса омывателя стекла задней двери (66);
3. Моторедуктор очистителя (дворника) заднего стекла (68).

Совет: О том, какую роль играет проводка в машине, вы сможете узнать из публикаций раздела «Общие сведения».

Модели для отечественного рынка

До появления модификации ВАЗ-21047, автомобиль выпускался в стандартной комплектации, позволявшей автовладельцам обслуживать ее своими руками. А многие системы и вовсе были хорошо знакомы автовладельцам по другим моделям отечественного автопрома.

Классическая система электропитания ВАЗ 2104

Тольяттинский автозавод не делал секрета из того факта, что модель практически полностью унифицирована с ВАЗ 2105, ведь даже заводская инструкция выпускалась единой для двух моделей.

Секретов нет: «четверка» – это удлиненная «пятерка»

1. Но с появлением в производственной программе ВАЗа технологий впрыска, схема проводки ВАЗ 2104 на инжектор была доработана.
2. В частности, «четверка» получила:

• пятиступенчатую коробку передач;
• электрооборудование и салон ВАЗ-2107;
• силовой агрегат и новые электронные блоки, управлявшие его работой.

ВАЗ 21047 позаимствовал оборудование и узлы у седьмой модели

Справочно: По заводской классификации модели с инжекторным двигателем именовались как ВАЗ-21041i или ВАЗ-21041 VF, но в автомобильной среде их нередко называли «четыре-семь», «сорок семь» или более официально ВАЗ 21047.

Резюме

В целом автомобиль получился добротным, что позволило ему удержаться на заводском конвейере вплоть до 2012 года. Среди особенностей такой привлекательности – низкая цена, возможность увеличения салона, простота обслуживания и доступность запчастей.

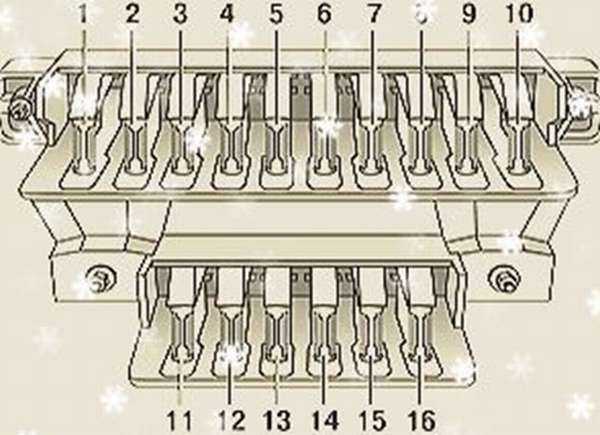

Где находятся блоки предохранителей на ВАЗ-2101

Автомобиль оснащался карбюраторным двигателем и отличался упрощенной схемой электрической проводки. Кабели соединяли положительные выводы приборов и источников питания, минусовые выходы подсоединялись к кузову либо металлическим деталям силового агрегата.

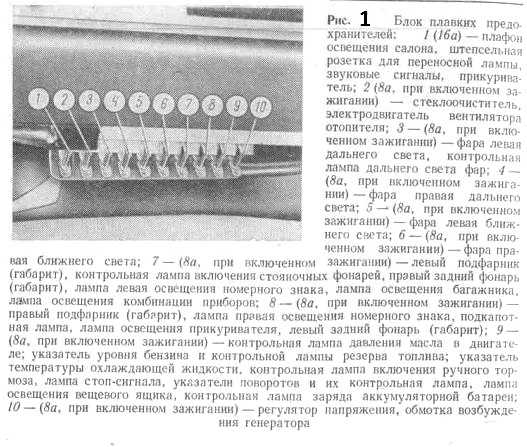

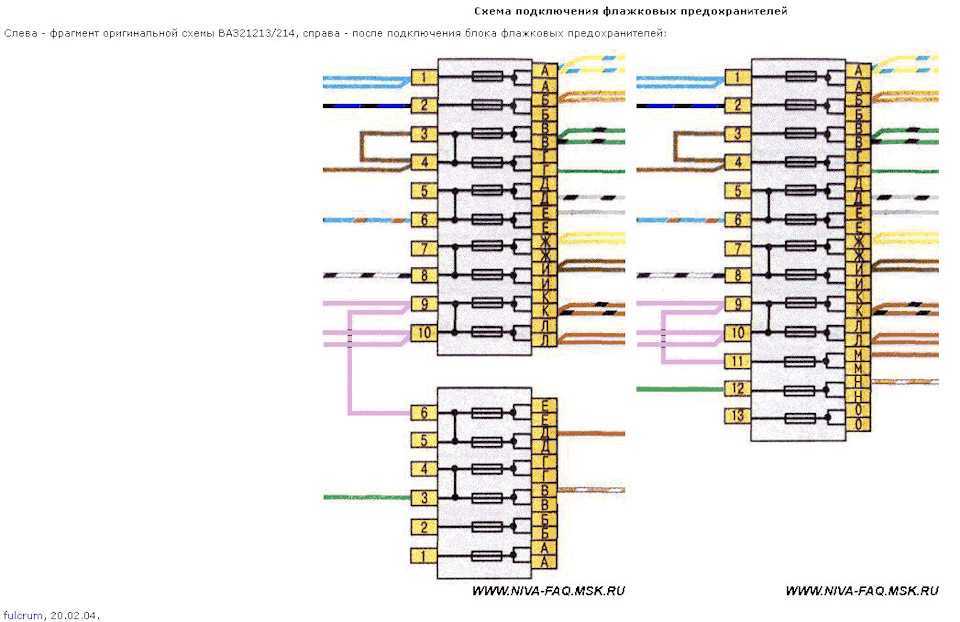

Плавкие предохранители на ВАЗ-2101 имели номинал 8 А или 16 А, вставки на другую силу тока не применялись. На ряде машин владельцы ставят коробку для установки перемычек ножевого типа.

В пассажирском салоне

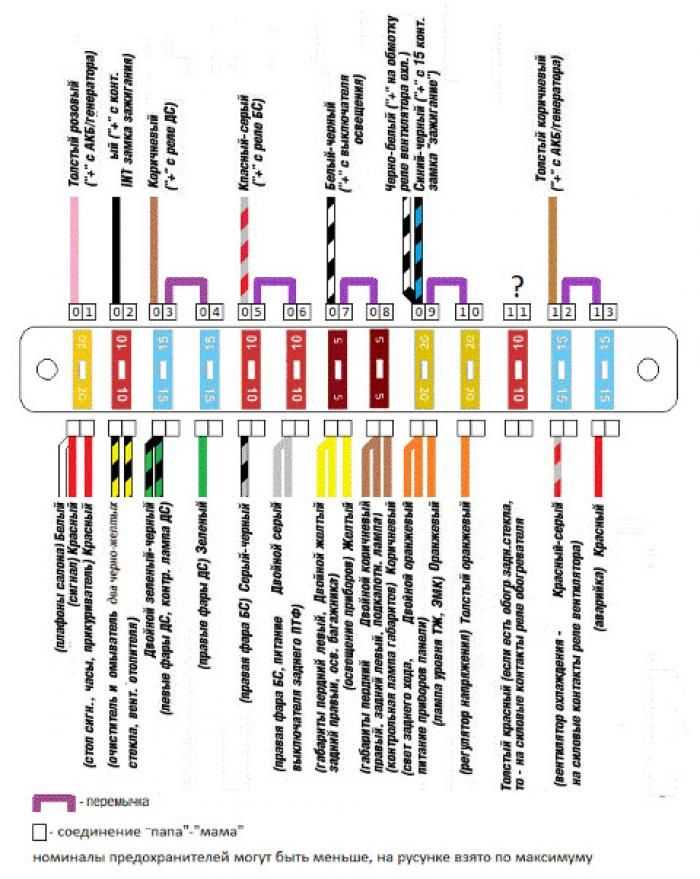

Основной и единственный блок плавких перемычек располагался под нижней кромкой панели приборов со стороны места водителя (под модулем клавиш возле левой ноги). Сверху коробка закрывалась пластиковой крышкой, описание назначения на внутренней стороне отсутствовало.

Номинал перемычки, установленной в гнезде на задней части корпуса, варьируется в пределах от 5 А до 20 А и зависит от производителя оборудования и мощности.

Доступ к блоку в салоне.

В подкапотном пространстве

В моторном отсеке не имелось отдельной коробки для перемычек. На щитке колесной арки устанавливались реле для управления работой головного освещения (раздельно для ближнего и дальнего света) и генератора переменного тока с регулятором напряжения и выпрямителем.

На некоторых машинах возможна установка дополнительных распределительных щитков (например, при применении двигателя со впрыском топлива, позаимствованного у другой модели автомобиля).

Кто есть кто

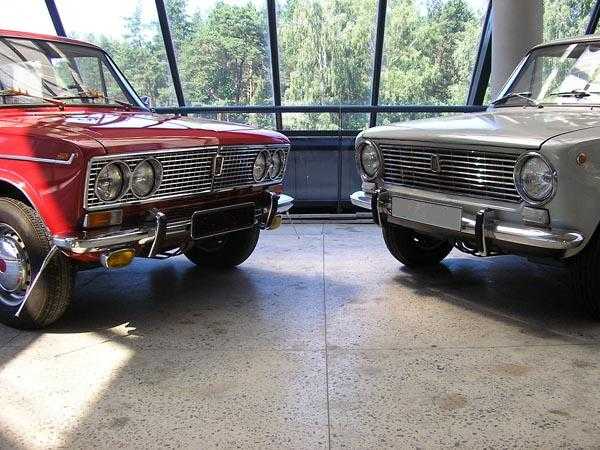

Чтобы понять, почему на первый взгляд две совершенно разные модели имели столь ненадежный элемент в системе электрооборудования, нужно обратиться к истории. А она такова, что в основе двух моделей лежит Fiat 124 образца 1964 года.

Несмотря на внешние различия, автомобили унифицированы друг с другом на 85%

Изначально предполагалось, что концерн Fiat передаст документацию на 2 модели:

1. Fiat 124, серийно выпускавшийся в Италии с 1966 года;
2. Fiat 125 — автомобиль со схожим дизайном, но более высокого класса, появившийся в заводской программе итальянского автопроизводителя с 1967 года.

На представленном ниже видео вы можете увидеть LADA 1500L– именно под таким именем в Европе продавался экспортный вариант ВАЗ 2103.

Но в дальнейшем, при детальном рассмотрении оказалось, что освоение строящимся заводом в Тольятти сразу двух совершенно разных по конструкции подвески и силового агрегата моделей, будет достаточно сложной задачей. То же самое касалось и других элементов — электропроводка на ВАЗ 2103, система зажигания и освещения должны быть идентичны для удешевления производства.

Электросхема для авто ваз 2107 с объяснениями

Справочно: условия сделки были пересмотрены, в результате чего стороны договорились доработать документацию «люксового» автомобиля, чтобы унификация с ВАЗ 2101 была максимально возможной.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

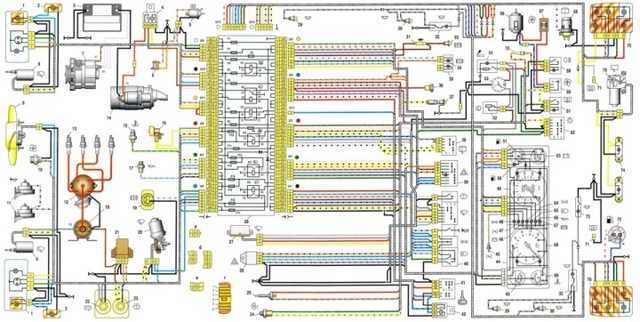

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

1. передние фонари
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле лампы сигнализатора заряда аккумуляторной батареи
5. реле включения ближнего света фар
6. реле включения дальнего света фар
7. стартер
8. генератор
9. наружные фары
10. внутренние фары
11. датчик включения электродвигателя вентилятора
12. электродвигатель вентилятора системы охлаждения двигателя
13. звуковой сигнал
14. катушка зажигания
15. распределитель зажигания
16. свечи зажигания
17. электромагнитный клапан карбюратора
18. датчик указателя температуры охлаждающей жидкости
19. подкапотная лампа
20. выключатель света заднего хода
21. датчик указателя давления масла
22. датчик сигнализатора недостаточного давления масла
23. датчик сигнализатора недостаточного уровня тормозной жидкости
24. моторедуктор очистителя ветрового стекла
25. коммутатор *
26. электродвигатель омывателя ветрового стекла
27. реле включения электродвигателя вентилятора **
28. регулятор напряжения
29. реле-прерыватель очистителя ветрового стекла
30. дополнительный блок предохранителей
31. основной блок предохранителей
32. реле-прерыватель аварийной сигнализации и указателей поворота
33. реле включения обогрева заднего стекла ***
34. выключатель стоп-сигнала
35. штепсельная розетка для переносной лампы ****
36. добавочный резистор электродвигателя отопителя
37. электродвигатель отопителя
38. переключатель электродвигателя отопителя
39. часы
40. лампа освещения вещевого ящика
41. прикуриватель
42. выключатель аварийной сигнализации
43. регулятор освещения приборов
44. лампа сигнализатора уровня тормозной жидкости
45. трехрычажный переключатель
46. выключатель зажигания
47. выключатель обогрева заднего стекла ***
48. выключатель заднего противотуманного фонаря
49. выключатель наружного освещения
50. выключатели плафонов, расположенные в стойках передних дверей
51. моторедукторы электростеклоподъемников передних дверей ***
52. выключатели плафонов, расположенные в стойках задних дверей
53. выключатель контрольной лампы стояночного тормоза
54. плафоны освещения салона
55. указатель уровня топлива с сигнализатором резерва
56. указатель температуры охлаждающей жидкости
57. указатель давления масла с сигнализатором недостаточного давления
58. тахометр
59. лампа сигнализатора стояночного тормоза
60. лампа сигнализатора заряда аккумуляторной батареи
61. лампа сигнализатора воздушной заслонки карбюратора
62. контрольная лампа габаритного света
63. лампа сигнализатора указателей поворота
64. лампа сигнализатора дальнего света фар
65. спидометр
66. выключатель сигнализатора воздушной заслонки карбюратора
67. переключатель электростеклоподъемника левой передней двери ***
68. реле включения электростеклоподъемников передних дверей ***
69. переключатель электростеклоподъемника правой передней двери ***
70. задние фонари
71. фонари освещения номерного знака
72. датчик указателя уровня и резерва топлива
73. колодки, подключаемые к элементу обогрева заднего стекла ***
74. лампа освещения багажника
75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

• а — коммутатора
• б — датчика-распределителя зажигания
• в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
• г — реле прерывателя аварийной сигнализации и указателей поворота
• д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Схема электропроводки ВАЗ 2103: нюансы и моменты

Чтобы самостоятельно обслуживать автомобиль, нужна схема электропроводки ВАЗ 2103, с помощью которой владелец может безопасно и правильно осуществить регламентные работы. В противном случае ошибки неизбежны, да и само проведение технических работ будет неуместным.

Исторический экскурс

Автомобиль ВАЗ 2103 представлял собой люксовую версию ВАЗ 2101, которую в ходе общего плана по выпуску автомобилей на заводе в Тольятти изначально планировали к выпуску. Именно поэтому:

1. Узлы и детали автомобилей на 80% унифицированы;
2. Внешний облик различен согласно концепции развития модели класса «люкс».

Цена на ВАЗ 2103 была выше как раз благодаря улучшениям в интерьере и экстерьере. Но за счет полной унификации деталей двух моделей, себестоимость автомобилей была практически равной.

Внешние перемены

Изменения внешнего облика привели к тому, что проводка ВАЗ 2103 кардинально переработана. В частности:

1. Применение сдвоенных фар головного света потребовало дополнительного жгута проводов в передней части автомобиля;
2. Стоп-сигналы блочного типа также потребовали модернизации проводки в задней части авто;
3. Повторители поворотов располагались на концах крыльев, а на лицевой части они дублировались в одном блоке с габаритными огнями. Соответственно, и электропроводка на ВАЗ 2103 была доработана с учетом этих изменений.

Внутренние различия электросхем

В отличие от стандарта «норма», на моделях класса «люкс» к которому относился ВАЗ 2103, требовалось увеличение функциональности. В частности:

1. Установка электрического омывателя лобового стекла потребовало модернизации электрического блока управления стеклоочистителями на рулевой колонке;
2. На шкале приборов добавлен электронный тахометр, а сама шкала приборов претерпела визуальные изменения;
3. Появились дополнительные контрольные лампы и электрические часы на торпедо;
4. Установка аварийной сигнализации в комплектации ВАЗ 2103 стало нормой (на ВАЗ 2101 ее не устанавливали).

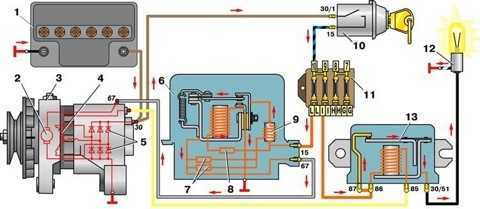

На фото представлены:

1. Коричневым цветом показана цепь от клеммы АКБ «+» через генератор (клемма «30») и блок предохранителей (№6) на замок зажигания (контакт 30/1);
2. Синим и черным цветами показана цепь от кнопки включения аварийной сигнализации (контакт №1 клеммной колодки) на трехрычажный подрулевой переключатель и дальше через замок зажигания (контакт 15) и блок плавких предохранителей (№10) на подфарники и боковые повторители поворотов;
3. Розовым цветом показана цепь от реле прерывателя на кнопку включения аварийной сигнализации и трехрычажный подрулевой переключатель.

Самостоятельное обслуживание

Схема проводки ВАЗ 2103 нередко требуется для обслуживания автомобиля, например, для выявления отказа в работе той или иной цепи.

Используя схему, легко прозвонить проводку и выявить причину поломки:

1. с помощью контрольной лампы;
2. или с помощью электронного тестера.

В прилагаемом к автомобилю техническом руководстве наглядно показаны:

1. способы подключения контрольной лампы;
2. точки подсоединения к клеммам «+» узлов системы зажигания.

Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов;

Читать далее: Характеристика антифризов серии Ravenol из чего состоят и какие бывают

9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

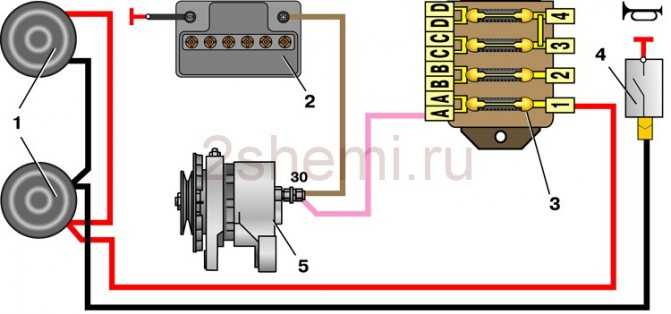

Звуковые сигналы 2101

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор VAZ 2101.

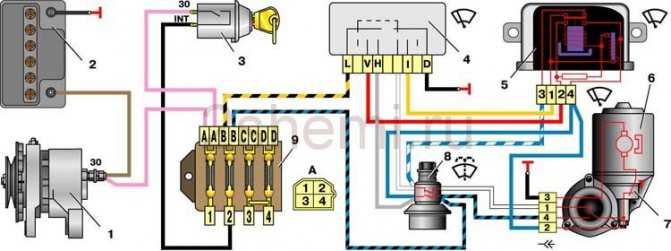

Схема стеклоочистителя

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.

Полезное: Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Вентилятор отопителя Жигули

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

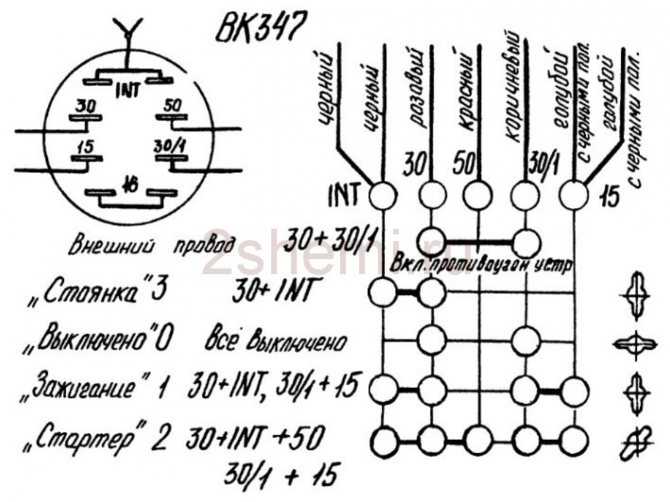

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

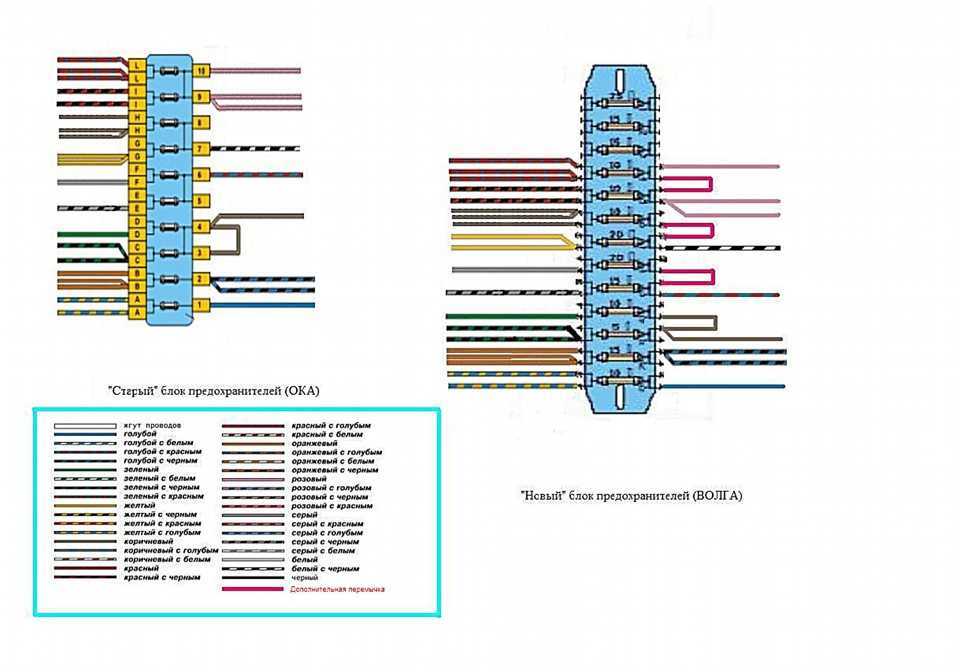

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.

С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:

Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

• по напряжению;
• по сопротивлению.

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации
