Блоки в салоне
Блок предохранителей
Для доступа надо убрать защитную крышку.

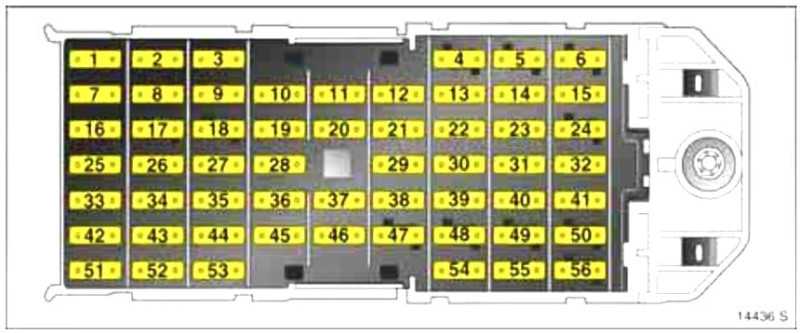

Назначение предохранителей
p, blockquote 18,0,0,0,0 —>
| 1 | 7,5А Блок управления электрооборудованием |
| 2 | 5А Блокировка пуска двигателя, аварийная сигнализация, наружное освещение |
| 3 | 30А Омыватель фар |
| 4 | 20А Информационно — развлекательная система, система управления дизельным двигателем |
| 5 | Резерв |
| 6 | Резерв |
| 7 | 10А Стартер, система управления дизельным двигателем |
| 8 | 15А Звуковой сигнал |
| 9 | 20А Система впрыска топлива, топливный насос, дополнительный обогреватель |
| 10 | 20А Указатели поворота |
| 11 | 20А Информационно-развлекательная система, информационный дисплей |
| 12 | 7,5А Обогрев стекла двери задка, обогрев наружных зеркал заднего вида |
| 13 | 10А Центральный замок, противоугонная сигнализация |
| 14 | 7,5/15А Система управления бензиновым двигателем |
| 15 | 10А Система управления дизельным двигателем (Z 17 DTH) |
| 16 | 20А Электрическая розетка, прикуриватель |
| 17 | Резерв |
| 18 | 15А Система адаптивного освещения |
| 19 | 20А Центральный замок |
| 20 | 5А Освещение салона |
| 21 | 15А Омыватели стекол |
| 22 | 20А Электро стеклоподъемники задних дверей |
| 23 | 20А Электропривод люка в крыше |
| 24 | 5А Противоугонная сигнализация |
| 25 | 15А Очиститель стекла двери задка |
| 26 | 15А Система зажигания, электронная система управления двигателем |
| 27 | 5А Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP) |
| 28 | 7,5А Кондиционер |
| 29 | 20А Электро стеклоподъемник двери водителя |
| 30 | Резерв |
| 31 | 7,5/10А Система управления двигателем |
| 32 | 20А Электро стеклоподъемник передней правой двери |
| 33 | 33А Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы |
| 34 | 30А Стеклоочистители |
| 35 | 5А Освещение салона, электронное зеркало заднего вида, информационный дисплей |
| 36 | 15А Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP) |
| 37 | 20А Прикуриватель, дополнительный обогреватель |
| 38 | 15А Обогрев сиденья водителя |
| 39 | 15А Обогрев сиденья переднего пассажира |
| 40 | 5А Адаптивный свет фар, автоматическое регулирование угла наклона света фар |
| 41 | 15А Фонари заднего хода |
| 42 | 5А Вентилятор системы охлаждения двигателя |
| 43 | 5А Стояночный свет с левой стороны |
| 44 | 5А Стояночный свет с правой стороны |
| 45 | 10А Противотуманные фонари |
| 46 | 15А Противотуманные фары |
| 47 | 20А Тягово — сцепное устройство, электрическая розетка |
| 48 | 30А Обогрев фильтра-сепаратора дизельного двигателя |
| 49 | Резерв |
| 50 | 30А Обогрев фильтра — сепаратора дизельного двигателя |
| 51 | 10/15А Лампа ближнего света фар левой блок-фары |
| 52 | 10/15А Лампа ближнего света фар правой блок-фары |
| 53 | 5А Электропривод люка в крыше, электро стеклоподъемники, радиоприемник |
| 54 | 10А Лампа дальнего света (левая блок — фара) |
| 55 | 10А Лампа дальнего света (правая блок — фара) |
| 56 | Резерв |

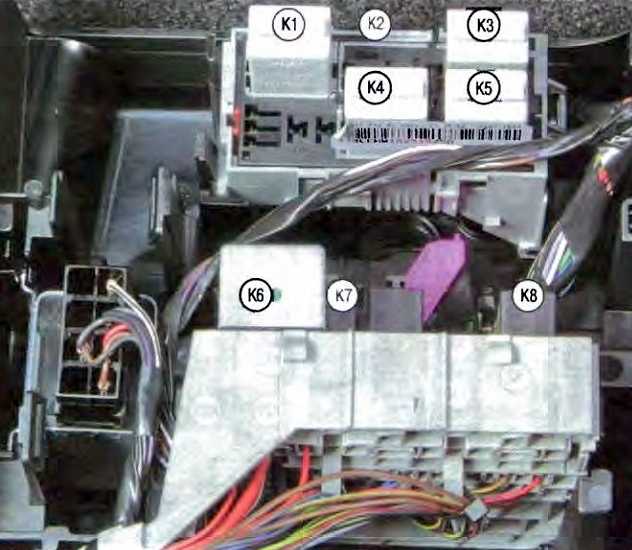

Блок реле
Он находится под сиденьем водителя.
Расшифровка реле
p, blockquote 24,0,0,0,0 —>
| К1 | Блокировка замка двери задка |
| К2 | Блокировка пуска двигателя |
| КЗ | Блокировка замков дверей |
| К4 | Замок двери водителя |
| К5 | Отпирание замков дверей |
| К6 | Обогрев стекла задней двери и обогрев наружных зеркал заднего вида |
| К7 | Противотуманные фонари |
| К8 | Очиститель стекла двери задка |
| К9 | Электрооборудование задней части салона |
Замена блока
Процедура для подкапотной и салонной части немного отличается. Чтобы снять модуль, расположенный в моторном отсеке, следует выполнить последовательность действий.
- Полностью обесточить автомобиль.
- Открыть крышку монтажного блока.
- Внутри следует найти 4 металлических винта и выкрутить их.
- Далее потребуется потянуть щит на себя.
- Под панелью будет контактная группа проводки. Клемму нужно отключить и вынуть панель.
Аналогично выглядит процедура с заменой салонной части модуля. Единственное отличие – из-за сложного доступа к блоку придется подольше повозиться. Обратная установка и сборка выполняется в последовательности, противоположной снятию.
Блоки под капотом

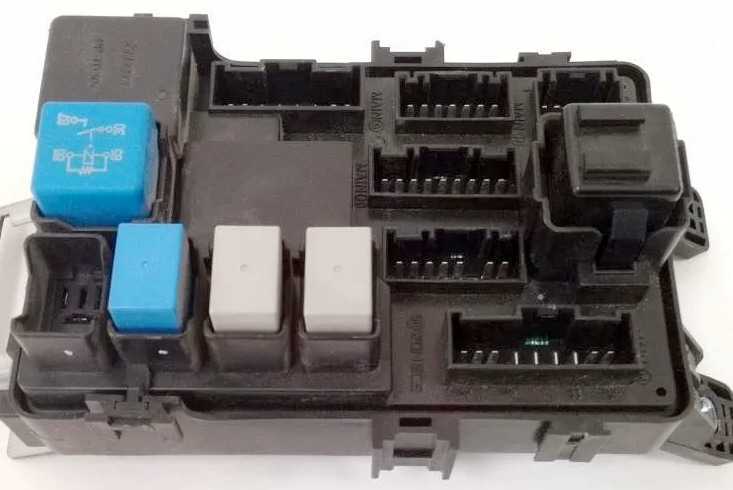

Блок предохранителей и реле
С левой стороны, рядом с аккумуляторной батареей расположен главный блок с предохранителями и реле.

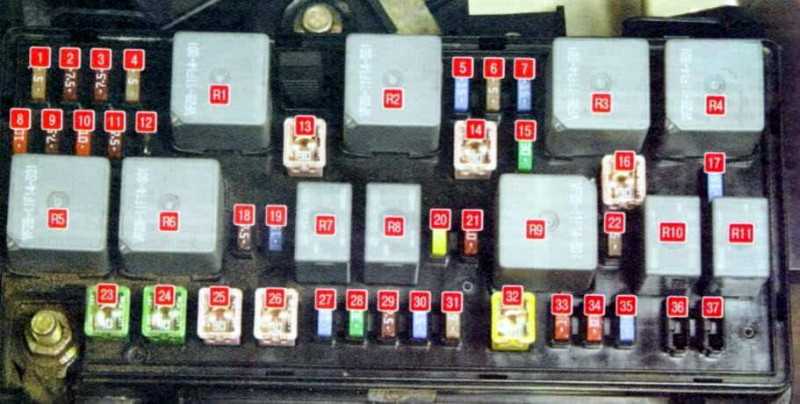

Фото – схема
Назначение
| 1 | 5А Тормозная система АБС, блок управления тормозами (ABS ECU) |
| 2 | 7,5А Электропривод боковых зеркал заднего вида (POWER MIRRORS) |
| 3 | 7,5А Панель приборов, блок ISU под рулевой колонкой (CLUSTER, ISU) |
| 4 | 5А Подушки безопасности SRS Airbag (питание системы) (AIRbag Power) |
| 5 | 15А Подогрев / обогрев передних сидений (SEATS WARMER) |
| 6 | 5А Запасной (резерв) (SPARE) |
| 7 | 15А Дворники (стеклоочиститель) и Омыватель лобового стекла (WIPER) |
| 8 | 10А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 9 | 7,5А Запасной (резерв)/ Автомат. КПП (ТCU DP0) |
| 10 | 10А Система кондиционрования и отопления салона (HVAC) |
| 11 | 7,5А Датчик концентрации кислорода – верхний (лямбда зонд до катал.) (H2OS Up) |
| 12 | 7,5А Датчик концентрации кислорода – нижний (лямбда зонд после катал.) (H2OS Down) |
| 13 | 30А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 14 | 30А Стартер (STARTER Motor) |
| 15 | 30А Вентилятор Печки (HVAC BLOWER) |
| 16 | 30А Автоматическая коробка передач TCU (CVT) либо резерв |
| 17 | 15А Ближний свет – правая фара (RL BEAM) |
| 18 | 7,5А Питание реле электронного блока управления ЭБУ (EMS RLY POWER) |
| 19 | 15А Бензонасос (топливный насос) (FUEL PUMP) |
| 20 | 20А Люк в крыше (электропривод) (SUNROOF) |
| 21 | 10А Запасной (резерв) (SPARE) |
| 22 | 5А Запасной (резерв) или на АКПП на авто с автоматич. кор. Передач (TCU DP0) |
| 23 | 40А Тормозная система ABS (абс, гидравлический насос) (ABS PUMP) |
| 24 | 40А Тормозная система ABS (электронный модуль абс EBCM) |
| 25 | 30А Прикуриватель (CIG POWER Outlet) |
| 26 | 30А Запасной (резерв) (SPARE) |
| 27 | 15А Компрессор кондиционера (AC Compressor) |
| 28 | 30А Электропривод передних сидений (регулировка сидений) (Power Seats) |
| 29 | 7,5А Панель приборов / комбинация приборов (Instrument Cluster) |
| 30 | 15А Магнитола (RADIO) |
| 31 | 5А Зажигание (Ignition Switch) |
| 32 | 60А Запасной (резерв) (SPARE) |
| 33 | 10А Дальний свет – левая фара (LH BEAM) |
| 34 | 10А Дальний свет – правая фара (RH BEAM) |
| 35 | 15А Ближний свет – левая фара (LL BEAM) |
| 36 | Резерв |
| 37 | Резерв |
| R1 | Реле ЭБУ – электронного блока упр-ия двигателем (EMS RELAY) |
| R2 | Запасное реле (резерв) (SPARE) |
| R3 | Реле Стартера (STARTER Motor RLY) |
| R4 | Запасное реле (резерв); на авто с АКП – реле TCU АКПП (TCU CVT RLY) |
| R5 | Реле зажигания (ON IGNITION RLY) |
| R6 | Реле питания оборудования / потребителей авто (ACC RLY) |
| R7 | Реле Бензонасоса (топливного насоса) (FUEL PUMP RLY) |
| R8 | Реле Кондиционера (A/C Comperssor RLY) |
| R9 | Реле вентилятора печки и кондиционера (сист. отопления и кондиционирования) (HVAC BLOWER RLY) |
| R10 | Реле дальнего света фар (20А) (HIGH BEAM) |
| R11 | Реле ближнего света фар (20А) (LOW BEAM) |
Блок силовых предохранителей
На плюсовой клемме аккумуляторной батареи установлен блок предохранителей высокой мощности выполненный в виде плавких вставок.
Схема
Расшифровка
Вариант 1
- 150А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На блок предохранителей под капотом
- 80А Передний блок комфорта ISU (под рулевой колонкой)
- 50А Задний блок комфорта ISU (в багажнике)
- 40А Вентиляторы радиатора (система охлаждения двигателя)
- 40А Запасной
Вариант 2
- 120А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На передний блок комфорта ISU
- 80А Задний блок комфорта ISU (в багажнике)
- 50А Подогрев сидений
- 40А Запасной
- 40А Вентиляторы радиатора (система охлаждения двигателя), контроллер
А, B, C – запасные.
На этом всё. Есть что добавить – пишите в комментарии.
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Левый руль
Правый руль
Описание
- Дополнительный блок предохранителей
- Блок управления электрооборудованием кузова
- Реле обогрева заднего стекла
- Реле топливного насоса (Circuit Opening)
- Блок предохранителей
- Реле указателей поворота (аварийная сигнализация)
- Ресивер центрального замка
- Распределительный блок
- Блок управления транспондером ключа
- Блок управления кондиционером(автоматический кондиционер)
- Усилитель кондиционера
- Блок управления двигателем
- Блок реле №2
- Блок реле №3
- Блок управления коробкой передач
- Блок реле №1
- Реле стеклоочистителя
- Блок управления датчиками парковки (Clearance Sonar)
- Центральный блок подушек безопасности
- Блок управления телевизионной камерой
- Блок управления зажиганием
Блок предохранителей
н находится в нижней части панели приборов за защитной крышкой.
Фото – пример
Схема
Обозначение
| 1 | 10А IGN – Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 2 | 20A S/ROOF – Люк |
| 3 | 7,5A RR FOG – Задний противотуманный свет |
| 4 | 15A FR FOG – Передний противотуманный свет, индикатор противотуманного света |
| 5 | 25A AM1 – Система запуска, предохранители: “CIG”, “RAD NO.1” |
| 6 | 7,5A PANEL – Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти – информационный дисплей |
| 7 | 20A RR WIP – Задний стеклоочиститель и омыватель |
| 8 | 7,5A GAUGE2 – Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация |
| 9 | 15A CIG – Прикуриватель |
| 10 | 10A HTR – Подогрев сидений, кондиционер |
| 11 | – |
| 12 | 7,5A RAD NO.1 – Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка |
| 13 | 30A PWR SEAT – Сиденья с электроприводом |
| 14 | 10A TAIL – Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов |
| 15 | 7,5A OBD2 – Диагностический разъем |
| 16 | 15A P/POINT – Розетка |
| 17 | 25A DOOR – Центральный замок |
| 18 | 25A WIP – Передний стеклоочиститель и омыватель, очистители фар |
| 19 | 7,5A ECU-IG – Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC |
| 20 | 20A S-HTR – Подогрев сидений |
| 21 | 10A GAUGE1 – Переключатель освещения, мульти – информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз |
| 22 | 15A STOP – Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| R1 | Резерв |
| R2 | HTR – Отопитель |
| R3 | SEAT HTR – Подогрев сидений |
| R4 | IG1 – Зажигание |
| R5 | TAIL – Габаритный свет |
Дополнительный блок предохранителей
Схема
Назначение
| 1 | 25А АСС – Кнопка запуска, иммобилайзер, блокировка руля (LHD) |
| 2 | 20A P-RR P/W – Стеклоподъемник |
| 3 | 20A P-FR P/W – Стеклоподъемник |
| 4 | 20A D-RR P/W – Стеклоподъемник |
| 5 | 20A D-FR P/W – Стеклоподъемник |
| 6 | 7,5A ECU-B 1 – Коробка передач |
| 7 | 10A FUEL OPN – Лючок заливной горловины топливного бака |
| 8 | 20A FR DIC – Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: “MIR HTR” |
| 9 | 10А А/С – Кондиционер (механический кондиционер), вспомогательный отопитель |
| 10 | 7,5A DEF I/UP – Кондиционер |
| 11 | 7,5A ST – Мульти – информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска |
| 12 | 10A MIR HTR – Обогрев зеркал |
| 13 | 15A RAD NO.2 – Аудиосистема, мульти – информационный дисплей |
| 14 | 7,5A DOME – Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног |
| 15 | 7,5A ECU-B 2 – Кондиционер, система беспроводного управления |
| 16 | 30A PWR SEAT – Сиденья с электроприводом |
Блоки реле
Схема
Расшифровка
| 1 | |
| R1 | Вспомогательное реле (ACC) |
| R2 | Стартер (ST) |
| 2 | |
| R1 | Розетки |
| R2 | Зажигание (IG2) |
| 3 | |
| R1 | Передний противотуманный свет |
| R2 | Задний противотуманный свет |
Основной блок предохранителей и реле
В состав основного блока входит двадцать одно (у дизельных моделей 22) устройство, что понятно из таблиц. Они универсальны для всех моделей Ауди-80, но в зависимости от комплектации расположение может отличаться. Перед ремонтом следует свериться с расположением предохранителей на оборотной стороне защитной крышки блока.
| Номер | Сила тока в амперах | За что отвечает |
| 1 | 15 | Работа противотуманок |
| 2 | 15 | Аварийный сигнал |
| 3 | 30 | Обогрев кресел |
| 4 | 15 | Работа электронных часов, свет в салоне и багажнике, косметическое зеркало, свет для чтения, прикуриватель, компьютер, кондиционер, радио, работа самодиагностической системы |
| 5 | 30 | 2й режим вращения вентилятора, охлаждающего радиатор |
| 6 | 5 | Задние габаритки и стояночные фонари, правые |
| 7 | 5 | Задние габаритки и стояночные фонари, левые |
| 8 | 10 | Дальний свет, работа фары и сигнальной лампочки |
| 9 | 10 | Дальний свет, левый фонарь |
| 10 | 10 | Ближний свет — правая фара и механизм ее перемещения |
| 11 | 10 | Ближний свет — левая фара и механизм ее перемещения |
| 12 | 15 | Приборная доска, свет заднего ходя, система контроля, АКП, блокировка дифференциала, бортовой компьютер, скоростной режим, работа замедляющего реле, электронного термовыключателя и реле выключения вентилятора охлаждения радиатора |
| 13 | 15 | Работа бензонасоса |
| 14 | 5 | Подсветка номеров и приборной доски, свет (под капотом и в вещевом ящике, кондиционер |
| 15 | 25 | Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер |
| 16 | 30 | Подогрев зеркал и заднего окна |
| 17 | 30 | Вентилятор в салоне, кондиционер |
| 18 | 5/15 | Работа электрических зеркал/стеклоочиститель на заднем окне (Avant) |
| 19 | 10 | Центральный замок, механизм подогрева, работа противоугонной системы |
| 20 | 30 | Обдув радиатора, первый режим |
| 21 | 10 | Гнездо для диагностики |
| 22 | 80 | Свечи накаливания (только для дизельных комплектаций) |
Багажное отделение
Здесь можно встретить два вида БП: большой и малый. В случае наличия маленького блока основное количество защитных устройств и реле перераспределяется в предохранительный БП, который расположен в моторном отсеке.
| Номер согласно схеме | За что отвечает |
| 1 | Подключение компрессорной установки |
| 2 | Работа очистителя заднего стекла |
| 3 | Реле включения предупредительного освещения при заднем ходе |
| F1 | Розетка внутри багажника для подключения дополнительного электрооборудования |
| F2 | Отвечает за осветительные приборы прицепа |
| F3/F4 | Электроприводы поднятия стекла на передних/задних дверях |
| F5 | Обогрев боковых зеркал машины |
| F6 | Работа отопительной печки и кондиционера |
Установка предохранителей в большом блоке выглядит следующим образом (для моделей Опель Зафира второго поколения, чей выпуск начат с после 2011 года).
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумулятором.
Для доступа надо убрать крышку
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 15А FOG — Противотуманные фары |
| 2 | 20А H/L HI — Фары дальнего света |
| 3 | 20А H/CLEAN — Омыватель фар |
| 4 | 10А STOP — Тормозные огни |
| 5 | 15А ROOM — Дополнительный свет (накладки) |
| 6 | 7,5А ENG+B — Система управления двигателя |
| 7 | FUEL WARM — подогрев топлива |
| 8 | 25А HAZARD — Аварийная сигнализация, указатели поворотов |
| 9 | 30А ABS/DSCS — ABS, система динамического контроля стабильности |
| 10 | 7,5А METER2 — Комбинация приборов |
| 11 | 7,5А AUDIO2 — Аудио система второй вариант |
| 12 | 25А BOSE — Аудио система Bose (при наличии в комплектации) |
| 13 | 15А AUDIO1 — Аудио система первый вариант |
| 14 | 15А FUEL PUMP — Топливная система, топливный насос |
| 15 | 15А HID R DRL — Фара правая(RH) *1 , Дневные ходовые огни |
| 16 | 15А AT PUMP — система управления коробкой передач |
| 17 | 15А HORN — Сигнал, клаксон |
| 18 | 15А TAIL — Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные |
| 19 | Резерв |
| 20 | 15А AT- Системы контроля управления TRANSAXLE |
| 21 | 15А R.WIPER — Задний стеклоочиститель |
| 22 | 7,5А A/C — Кондиционер |
| 23 | 15А ENGINE3 — Система управления двигателя |
| 24 | 15А ENGINE2 — Система управления двигателя |
| 25 | 15А ENGINE1 — Система управления двигателя |
| 26 | 5А GLOW SIG — Управление двигателем |
| 27 | 20А EVVT — Система управления двигателя |
| 28 | 20А WIPER — Омыватель и очиститель переднего стекла |
| 29 | 30А DCDC REG -Для защиты различных цепей |
| 30 | Резерв |
| 31 | 40А ADD FAN DE — Вентилятор охлаждения |
| 32 | 30А P.WINDOW1 — Электро стеклоподъемники |
| 33 | 15А H/L LOW R — Фара ближнего света правая (RH) *2 |
| 34 | 15А H/L LOW L HID L — Фара левая (LH) *1 , Фара ближнего света левая (LH) *2 |
| 35 | 10А METER1 — Панель приборов |
| 36 | 30А IG2 — Для защиты различных цепей |
| 37 | Резерв |
| 38 | 40А ADD FAN DE — Вентилятор охлаждения |
| 39 | 40А DCDC DE — Для защиты дополнительных цепей |
| 40 | 7,5А SRS1 — Воздушный мешок |
| 41 | 15А ENGINE. IG1 — Система управления двигателя |
| 42 | 15А C/U IG1 — Для защиты различных цепей |
| 43 | Резерв |
Есть чем дополнить материал или остались вопросы, пишите в комментарии.
Блоки под капотом
Под капотом находятся два блока с предохранителями. Один рядом с аккумулятором, второй на крышке аккумуляторной батареи.

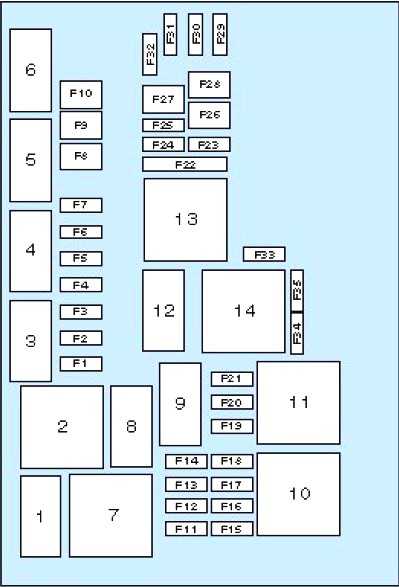

Блок предохранителей и реле
Фотография
Схема
Обозначение
| 1 | Реле звукового сигнала |
| 2 | |
| 3 | |
| 4 | Реле дальнего света фар |
| 5 | Реле электромагнитной муфты компрессора кондиционера |
| 6 | Реле противотуманных фар |
| 7 | |
| 8 | |
| 9 | Реле стартера |
| 10 | |
| 11 | |
| 12 | Реле топливного насоса |
| 13 | Реле обогревателя заднего стекла |
| 14 | Реле разъема питания дополнительного оборудования |
| F1 | 30A Стартер |
| F2 | 10А Правая фара |
| F3 | 20A Управление двигателем |
| F4 | 15A Звуковой сигнал |
| F5 | 7,5А Многофункциональный блок управления |
| F6 | 7,5А Управление двигателем |
| F7 | 15A Противотуманные фары |
| F8 | 20/40/50А Электродвигатель вентилятора систем охлаждения |
| F9 | 20/40А Блок управления электродвигателем вентилятора системы охлаждения |
| F10 | 30A Система ABS/ESP |
| F11 | 10А Компрессор кондиционера |
| F12 | 7,5А Регулировка уровня света фар |
| F13 | 5А Система ABS/ESP |
| F14 | 7,5А Управление двигателем |
| F15 | 30А Преобразователь напряжения |
| F16 | 10А Левая фара |
| F17 | 5/10А Управление двигателем |
| F18 | 7,5А Управление двигателем |
| F19 | 10A Система SRS |
| F20 | 15/20A Управление двигателем |
| F21 | 15/20A Управление двигателем |
| F22 | 30A Блок управления стояночным тормозом |
| F23 | 20A Разъем питания дополнительного оборудования |
| F24 | 15A Топливный насос |
| F25 | 25A Система ABS/ESP |
| F26 | 30A Обогреватель заднего стекла |
| F27 | 40A Система ABS/ESP |
| F28 | 40A Кондиционер/ отопитель |
| F29 | 20A Прикуриватель, Разъем питания дополнительного оборудования |
| F30 | 7.5А Кондиционер/ отопитель |
| F31 | 20A Электропривод стеклоподъемников |
| F32 | 20A Электропривод стеклоподъемников |
| F33 | 7,5A Электропривод зеркал |
| F34 | 10A Система ABS/ESP |
| F35 | 7,5A Система SRS |

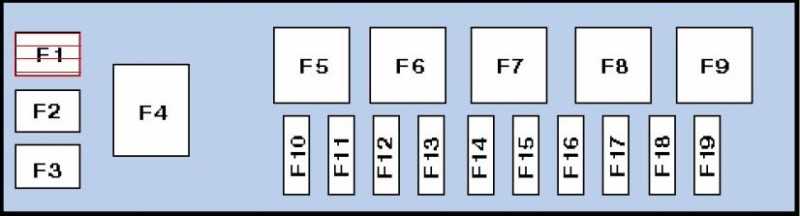

Блок на аккумуляторе
Он состоит из плавких вставок высокой мощности.
Схема
Назначение
| F1 | (80A) |
| F2 | (100A) Блок предохранителей/ реле в багажном отделении |
| F3 | — |
| F4 | (80A) Усилитель рулевого управления |
| F5 | (250A) |
| F6 | (300A) Стартер |
Описание для К11
Общее расположение
Обозначение
p, blockquote 29,0,0,0,0 —>
| 1 | Боковой датчик удара (система SRS), сторона водителя |
| 2 | Боковой датчик удара (система SRS), сторона пассажира |
| 3 | Звуковой предупреждающий сигнал/ зуммер — комбинация приборов |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком |
| 6 | Блок управления сигналом системы центрального замка |
| 7 | Диагностический разъем (DLC), 14-контактный |
| 8 | Диагностический разъем, 16-контактный |
| 9 | Блок управления системы освещения в дневное время — если есть |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса — правая нижняя защитная панель |
| 12 | Блок предохранителей /реле приборная панель |
| 13 | Блок предохранителей /реле, моторный отсек 1 |
| 14 | Блок предохранителей /реле, моторный отсек 2 — бензин |
| 15 | Блок предохранителей /реле, моторный отсек 3 — дизель |
| 16 | Реле задержки омывателя фар- если есть |
| 17 | Реле обогревателя заднего стекла, если есть — задняя стойка |
| 18 | Реле электродвигателя вентилятора отопителя |
| 19 | Резистор электродвигателя вентилятора отопителя |
| 20 | Звуковой сигнал 1 |
| 21 | Звуковой сигнал 2 |
| 22 | Реле звукового сигнала |
| 23 | Реле вспомогательных цепей зажигания |
| 24 | Реле основных цепей зажигания |
| 25 | Электронный блок управления иммобилайзером |
| 26 | Реле прерыватель указателей поворота |
| 27 | Реле электродвигателя очистителя заднего стекла — задняя стойка |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Датчик скорости автомобиля, тип 1 — КПП |
| 31 | Датчик скорости автомобиля, тип2- комбинация приборов |
| 32 | Реле электродвигателя очистителя лобового стекла |
Предохранители в салоне

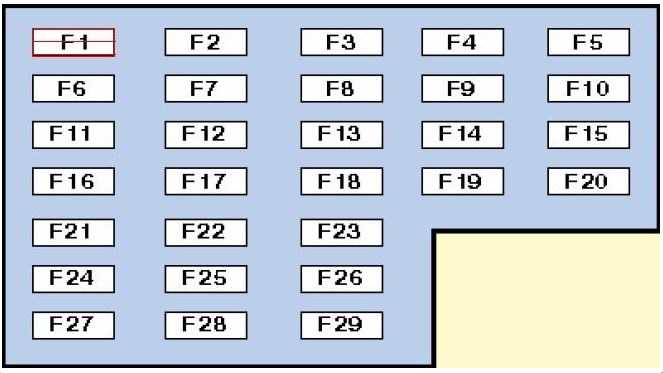

Находится в панели приборов.
p, blockquote 35,0,0,0,0 —>
| F1 | (20 А) Электродвигатель вентилятора кондиционера — отопителя |
| F2 | — |
| F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | (10А) Реле звукового сигнала |
| F5 | (15А) Реле противотуманных фар |
| F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
| F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода |
| F9 | (15А) Очиститель омыватель заднего стекла |
| F10 | (15А) Аудиосистема |
| F11 | (7,5А) Выключатель аварийной сигнализации |
| F12 | (7,5А) Электронный блок управления ABS |
| F13 | (15А) Предохранитель прикуривателя |
| F14 | (10А) Стоп-сигналы, АБС |
| F15 | (10А) Выключатель аварийной сигнализации |
| F16 | (10А) Электронный блок управления КПП |
| F17 | (15А) Реле топливного насоса |
| F18 | (10А) Подогреватель сидений |
| F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
| F21 | — |
| F22 | (10А) Электронный блок управления SRS |
| F23 | (10А) Очиститель омывательи лобового стекла |
| F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — |
| F28 | — |
| F29 | (15А) Реле задержки омывателя фар |
Сверяйте схему со своим описание на обратной стороне крышки.
Обозначение
p, blockquote 42,0,0,1,0 —>
- 10А Стартер / сигнал
- 10А Освещение салона
- 10А Лампы стоп сингала
- 10А Противотуманные фары
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Задние фонари
- 10А Сиглалы поворотов
- 10А Приборная панель
p, blockquote 43,0,0,0,0 —>
- 10А Двигатель
- 15А Топливный насос
- 3А Топливный насос
- 10А Кондиционер
- 15А Вентилятор обогревателя
- 10А Аудио система
- 10А Стеклоочиститель задний
- 20А Стеклоочиститель передний
- 10А Прикуриватель
- 10A Противотуманные фары
Предохранители под капотом
Расшифровка
p, blockquote 50,0,0,0,0 —>
| F1 | (30А) Блок управления свечами накаливания — дизель |
| F2 | — |
| F3 | (10А) Задние габариты |
| F4 | (15А) Правая фара |
| F5 | (15А) Левая фара |
| F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (15А) Запасной |
| F8 | — |
| F9 | (25А) Электродвигатель вентилятора системы охлаждения |
| F10 | (10А) Запасной |
| F11 | (15А) Кондиционер |
| F12 | (30А) Антиблокировочная система тормозов (ABS) |
| F13 | (30А) Замок зажигания |
| F14 | (25А) Управление двигателем |
| F15 | (65А) Распределение питания аккумуляторной батареи |
p, blockquote 55,0,0,0,0 —> p, blockquote 56,0,0,0,1 —>
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Схема
Фото — схема
Описание предохранителей
| 1 | 15А RR WIPER Стекло очиститель двери задка |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стекло очиститель ветрового окна |
| 4 | 10А BLOWER Вентилятор |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп- сигналы |
| 8 | 20А C/DR LOCK Центральный выключатель замков дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
Блоки в салоне Opel Meriva A
Блок предохранителей
Для доступа надо убрать защитную крышку.
Схема
Назначение предохранителей
| 1 | 7,5А Блок управления электрооборудованием |
| 2 | 5А Блокировка пуска двигателя, аварийная сигнализация, наружное освещение |
| 3 | 30А Омыватель фар |
| 4 | 20А Информационно развлекательная система, система управления дизельным двигателем |
| 5 | Резерв |
| 6 | Резерв |
| 7 | 10А Стартер, система управления дизельным двигателем |
| 8 | 15А Звуковой сигнал |
| 9 | 20А Система впрыска топлива, топливный насос, дополнительный обогреватель |
| 10 | 20А Указатели поворота |
| 11 | 20А Информационно-развлекательная система, информационный дисплей |
| 12 | 7,5А Обогрев стекла двери задка, обогрев наружных зеркал заднего вида |
| 13 | 10А Центральный замок, противоугонная сигнализация |
| 14 | 7,5/15А Система управления бензиновым двигателем |
| 15 | 10А Система управления дизельным двигателем (Z 17 DTH) |
| 16 | 20А Электрическая розетка, прикуриватель |
| 17 | Резерв |
| 18 | 15А Система адаптивного освещения |
| 19 | 20А Центральный замок |
| 20 | 5А Освещение салона |
| 21 | 15А Омыватели стекол |
| 22 | 20А Электро стеклоподъемники задних дверей |
| 23 | 20А Электропривод люка в крыше |
| 24 | 5А Противоугонная сигнализация |
| 25 | 15А Очиститель стекла двери задка |
| 26 | 15А Система зажигания, электронная система управления двигателем |
| 27 | 5А Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP) |
| 28 | 7,5А Кондиционер |
| 29 | 20А Электро стеклоподъемник двери водителя |
| 30 | Резерв |
| 31 | 7,5/10А Система управления двигателем |
| 32 | 20А Электро стеклоподъемник передней правой двери |
| 33 | 33А Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы |
| 34 | 30А Стеклоочистители |
| 35 | 5А Освещение салона, электронное зеркало заднего вида, информационный дисплей |
| 36 | 15А Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP) |
| 37 | 20А Прикуриватель, дополнительный обогреватель |
| 38 | 15А Обогрев сиденья водителя |
| 39 | 15А Обогрев сиденья переднего пассажира |
| 40 | 5А Адаптивный свет фар, автоматическое регулирование угла наклона света фар |
| 41 | 15А Фонари заднего хода |
| 42 | 5А Вентилятор системы охлаждения двигателя |
| 43 | 5А Стояночный свет с левой стороны |
| 44 | 5А Стояночный свет с правой стороны |
| 45 | 10А Противотуманные фонари |
| 46 | 15А Противотуманные фары |
| 47 | 20А Тягово сцепное устройство, электрическая розетка |
| 48 | 30А Обогрев фильтра-сепаратора дизельного двигателя |
| 49 | Резерв |
| 50 | 30А Обогрев фильтра сепаратора дизельного двигателя |
| 51 | 10/15А Лампа ближнего света фар левой блок-фары |
| 52 | 10/15А Лампа ближнего света фар правой блок-фары |
| 53 | 5А Электропривод люка в крыше, электро стеклоподъемники, радиоприемник |
| 54 | 10А Лампа дальнего света (левая блок фара) |
| 55 | 10А Лампа дальнего света (правая блок фара) |
| 56 | Резерв |
Блок реле Opel Meriva A
Он находится под сиденьем водителя.
Схема
Расшифровка реле
| К1 | Блокировка замка двери задка |
| К2 | Блокировка пуска двигателя |
| КЗ | Блокировка замков дверей |
| К4 | Замок двери водителя |
| К5 | Отпирание замков дверей |
| К6 | Обогрев стекла задней двери и обогрев наружных зеркал заднего вида |
| К7 | Противотуманные фонари |
| К8 | Очиститель стекла двери задка |
| К9 | Электрооборудование задней части салона |
