Ниссан х трейл т30

Блоки под капотом

Монтажный блок

На общей схеме обозначен как Блок 1. Расположен с левой стороны, рядом с аккумулятором.

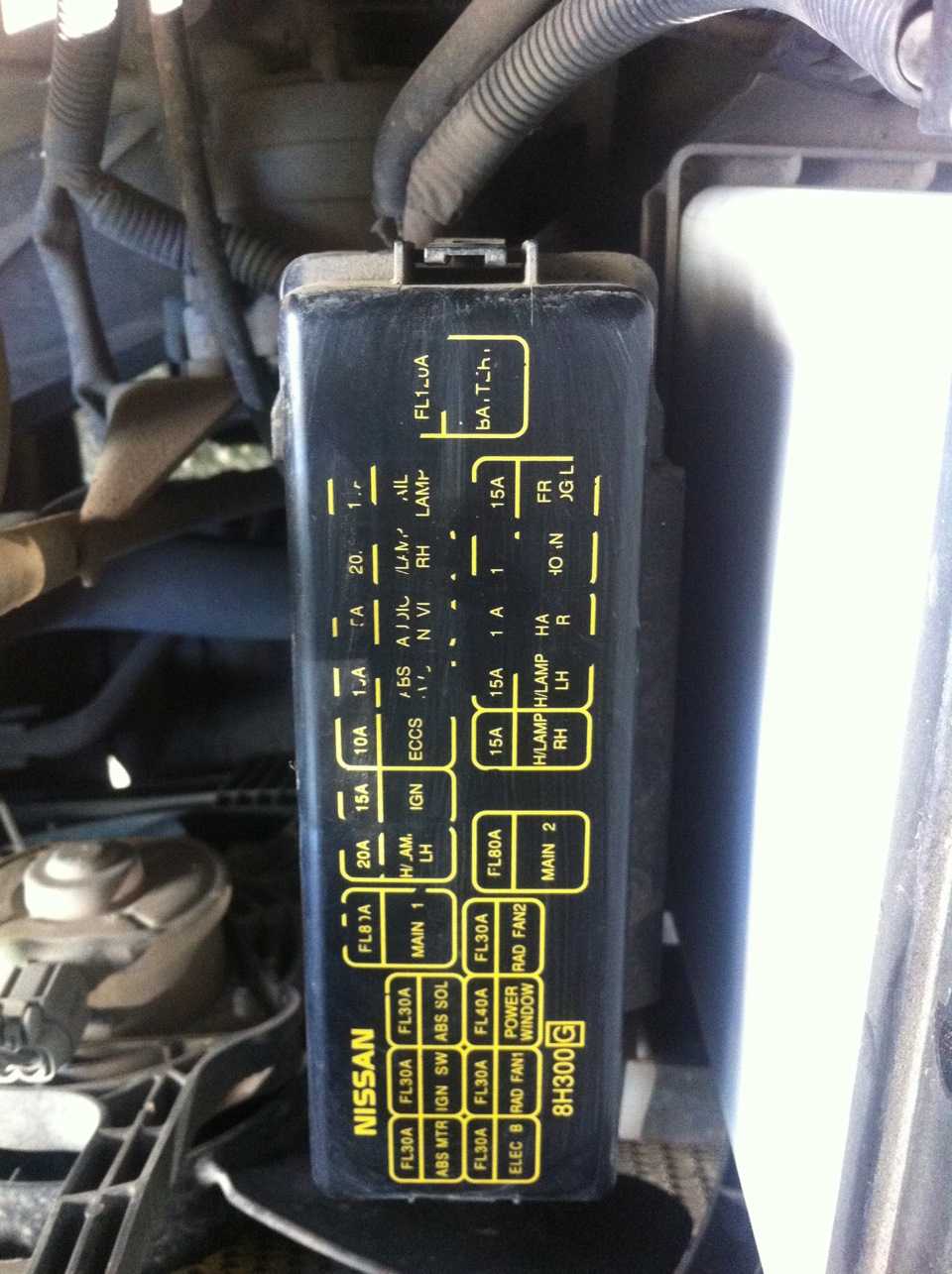

Пример схемы с крышки блока

Схема

Расшифровка

А	Реле электро усилителя рулевого управления
В	Реле э/м муфты компрессора кондиционера
С	Реле звукового сигнала
D	Реле системы впрыска
Е	Реле №2 вентилятора радиатора
F	Реле №1 вентилятора радиатора
а	EMPS (50A) — электроусилитель рулевого управления
b	HEAD MAIN (40A) — фары
с	A/PUMP (50A) — управление двигателем (2ZZ-GE)
d	ALT (100А) – система зарядки, обогреватель заднего стекла
е	H-LP CLN (30A) — омыватель фар
f	RDI FAN (30A) — вентиляторы радиатора и конденсатора
g	ABS №1 (30A) или VSC №1 (40А) — ABS
h	ABS №2 (40A) или VSC №2 (40A) — ABS
1	HEAD RH (15A) — правая фара
2	HEAD LH (15A) — левая фара
3	HORN (10A) — звуковой сигнал
4	HAZARD (10A) — указатели поворота и аварийная сигнализация
5	ALT-S (5A) — система зарядки
б	запасной
7	EFI (15A) – управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC)
8	DOME (15A) – часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление
9	АМ2 (30А) — цепь АМ2 замка зажигания
10	резервная цепь
11	резервная цепь
12	резервная цепь
12	резервная цепь

Блок 3

Устанавливается рядом с радиаторами и вентиляторами охлаждения.

Схема

Описание

1. Реле №1 вентилятора радиатора
2. Реле №2 вентилятора радиатора
3. Реле №3 вентилятора радиатора

Блок 4

Может устанавливаться с правой стороны моторного пространства.

Схема

Обозначение

• А – Реле электронасоса ABS
• В – Реле клапанов ABS
• 1 – 7,5А ABS (VSC)

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

На этом всё. А если есть что добавить или знаете как сделать статью лучше пишите в комментарии.

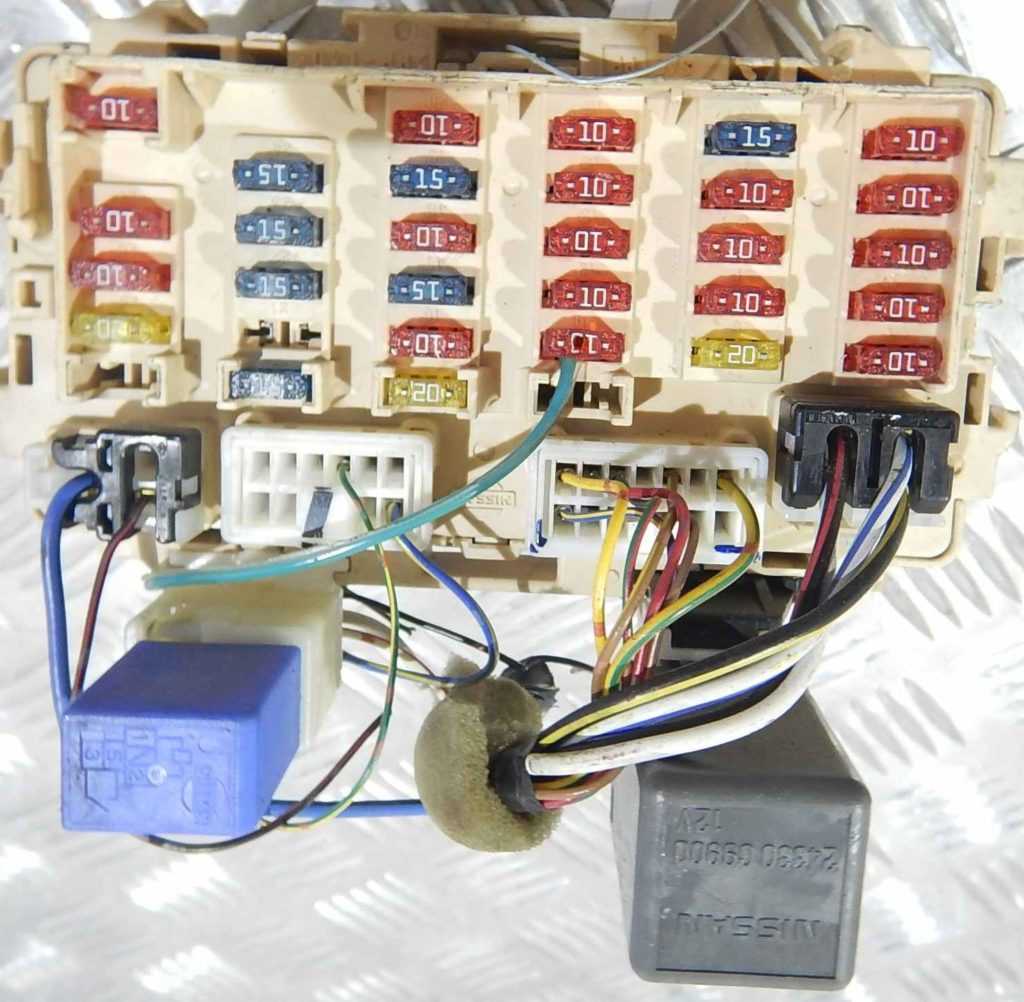

Блок в салоне

Находится в нижней части панели приборов. Для доступа откройте защитную крышку.

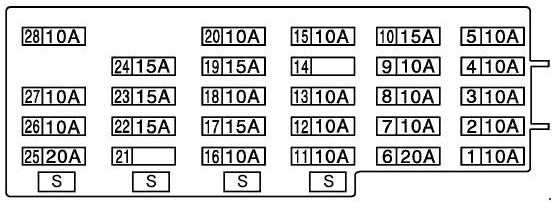

Схема предохранителей

Описание (Вариант 1)

p, blockquote 10,0,0,0,0 —>

1	10А Топливный насос
2	10А Указатели поворота
3	10А Блок управления двигателем
4	10А Аудиосистема, навигационная система
5	10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
6	20А Стеклоочиститель и омыватель переднего стекла
7	10А Блок управления двигателем, блок управления системы освещения в дневное время
8	10А ABS/ESP, система управления полным приводом (4WD)
9	10А SRS
10	15А Топливный насос, блок управления двигателем
11	10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
12	10А Блок управления коробкой передач, фонари заднего хода, навигационная система
13	10А Блок управления двигателем
14	10А Обогрев сидений
15	10А Кондиционер/ отопитель
16	10А Стеклоочиститель и омыватель заднего стекла
17	15A Прикуриватель, разъем питания дополнительного оборудования
18	10А Прикуриватель, разъем питания дополнительного оборудования
19	15А Кондиционер/ отопитель
20	10А Электропривод зеркал заднего вида
21	Не используется
22	15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
23	15А Прикуриватель, разъем питания дополнительного оборудования
24	15А Кондиционер/ отопитель
25	20А Блок управления двигателем, обогрев заднего стекла
26	10А Лампы освещения салона
27	10А Обогрев заднего стекла
28	10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
S	Запасные предохранители

Перевод назначения с крышки на русском (Вариант 2)

p, blockquote 11,0,0,0,0 —>

1. Heater Seat — Подогрев сидений
2. Turn Signal — Указатель поворота
3. Injector — Форсунки мотора QR, блок управления двигателем
4. AUDIO — Аудиосистема (Отключаемое питание)
5. Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6. FR WIPER — Очиститель и омыватель лобового стекла
7. Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8. 4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
9. AIR BAG — подушки безопасности
10. Fuel pump — бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
11. METER — Приборная панель, реле-таймер омывателя фар
12. A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
13. Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14. Запасной
15. AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
16. RR WIPER — Очиститель омывателя заднего стекла
17. CIG Lighter — прикуриватель
18. CIG Lighter — Реле прикуривателя
19. Blower MOTOR — Мотор вентилятора салона печки
20. MIRROR — Электропривод зеркал
21. Запасной
22. STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23. Power Socket — Электророзетки (водительский бардачок и багажник)
24. Blower Motor — Мотор вентилятора салона печки
25. RR DEFOG — Обогреватель заднего стекла
26. КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
27. HEATER MIRROR — Обогрев зеркал
28. Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Обозначение

p, blockquote 15,1,0,0,0 —>

• R1 — Реле PTC
• R2 — Реле стеклоподъемников
• R3 — Реле зажигания
• R4 — Реле вентилятора отопителя
• R5 — Вспомогательное реле

Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 — обогрева заднего стекла/зеркал, R2 — Реле топливного насоса)

Блоки плавких вставок под капотом Nissan X-Trail T31

Блоки A и Б

В подкапотном пространстве Ниссан Х-Трейл установлено несколько монтажных блочков. Далее рассмотрим, где находятся блоки предохранителей Х-Трейл Т31 и зону их защиты. Под воздуховодом располагаются блоки А и Б, еще предохранители есть на плюсовой клемме аккумулятора X-Trail t31. Соответственно для получения доступа к блочкам А и Б понадобится демонтировать воздуховод.

Схема и защищаемая зона элементов блока А

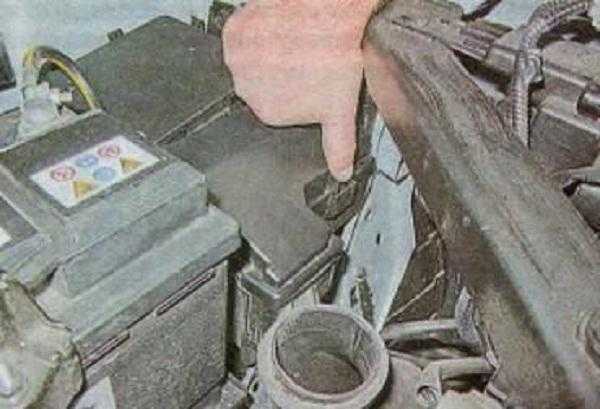

Для доступа к блоку А освобождаем защелку

Блок предохранителей А Ниссан Х-Трейл Т31 закрыт пластиковой крышкой. Для ее снятия понадобится вывести из зацепления фиксирующую защелку. Схема защитных элементов Х-Треил Т31 представлена ниже, в скобках указан номинальное токовое значение плавких вставок:

• Ef31 – подогрев переднего ряда кресел (20);
• Ef32 – реле охлаждающего электрического насоса для турбокомпрессора (20);
• Ef33 – сигнал и дневные ходовые огни (10);
• Ef34 – генератор, сигнал (10);
• Ef35 – мультимедийный комплекс (15);
• Ef36 – вспомогательный обогреватель (30);
• Ef37 – подогрев заднего ряда кресел (20);
• Ef38 – ЭБУ вариатора (10);
• EfF – ЭУР (60);
• EfG – омывающий комплекс передней оптики (30);
• EfH, Efl – ESP, ABS (30, 50);
• EfJ – электрический привод подъемника стекол (50);
• EfK, EfM – охлаждающий вентилятор радиатора силового агрегата (40);
• EfL – замок зажигания (40).

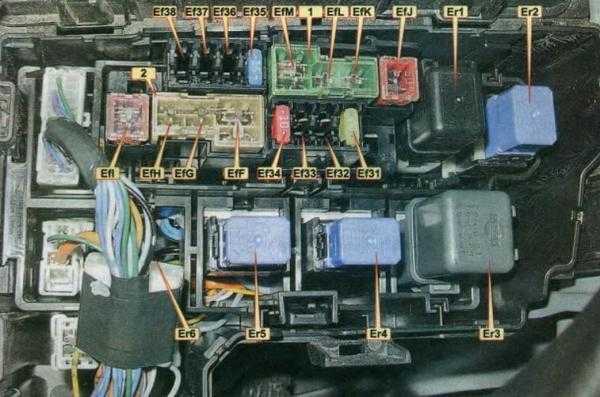

Схема предохранителей блока А

Также схемой предусмотрено использование следующих реле:

• ЕМ – сигнала;
• Ег2 – второй и третьей скорости вращения охлаждающего вентилятора радиатора силового агрегата;
• ЕгЗ – оповещения торможения;
• Ег4 – первой скорости вращения охлаждающего вентилятора радиатора силового агрегата Ниссан;
• Ег5 – омывающего комплекса передней оптики;
• Ег6 – дневных ходовых огней.

Блок предохранителей Б Х-Трейл т31 под капотом

Для доступа к блоку Б отщелкиваем фиксатора

Доступ к защитным элементам монтажного блочка Б Ниссан X-trail T31 открывается после вывода из зацепления четырех пластиковых фиксаторов. В нем задействованы нижеперечисленные реле:

• Er7 – противотуманок спереди;
• Er8 – ближнего света;
• Er9 – ЭБУ силовым агрегатом;
• Er10 – подогрева внешних зеркал и заднего стекла;
• Er11 – стартера Ниссан;
• Er12, Er13, Er14 – охлаждающего вентилятора радиатора, соответственно для 3, 2 и 1 скорости;
• Er15 – системы зажигания.

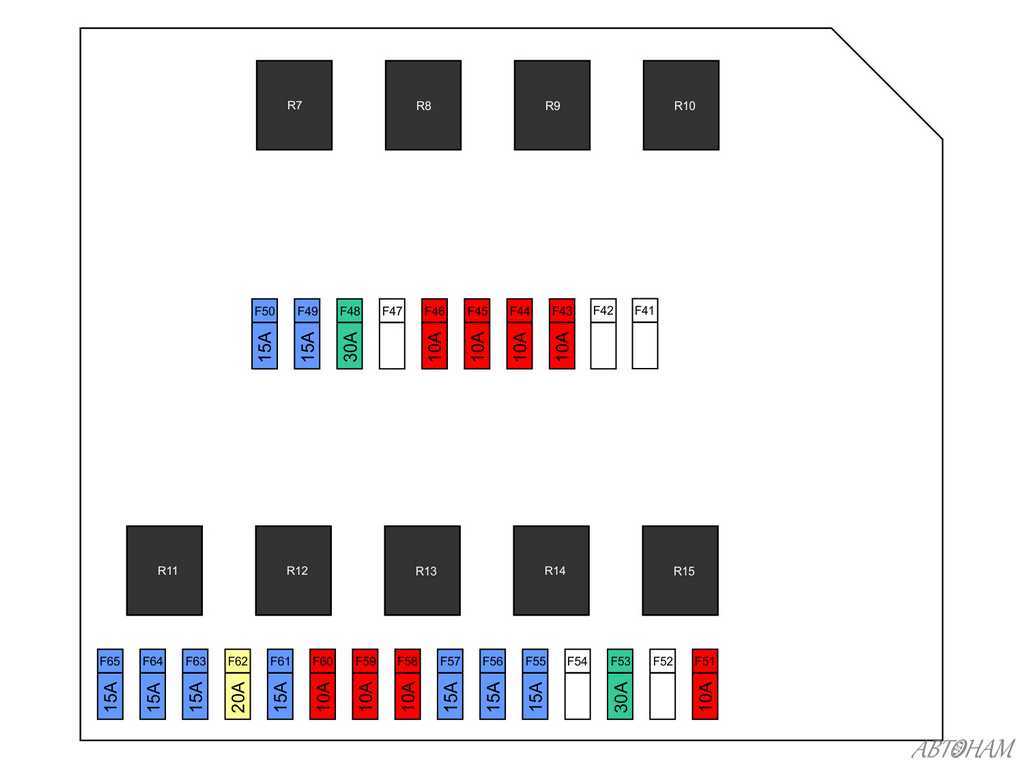

Схема предохранителей блока Б

Схема предохранителей данного блока Ниссан выполнена следующим образом:

• Ef41, Ef42, Ef47, Ef52, Ef53, Ef54 – не задействованы;
• Ef43, Ef44 – правый и левый дальний свет (10А);
• Ef45 – предохранитель габаритов (10А);
• Ef46 – освещение салонного пространства (10А);
• Ef48 – дворники лобового стекла (20А);
• Ef49, Ef50 – левая и правая фара ближнего света (10А);
• Ef51 – компрессорная муфта кондиционера (10А);
• Ef55, Ef56 – обогревательный комплекс внешних зеркал и заднего стекла (15А);
• Ef57 – предохранитель бензонасоса (15А);
• Ef58 – обмотка возбуждения стартера, датчик положения АКПП (10А);
• Ef59 – ABS (10А);
• Ef60 – лампа заднего хода (10А);
• Ef61 – ЭБУ силовым агрегатом (15А);
• Ef62 – ЭБУ силовым агрегатом, катушки зажигания (15А);
• Ef63 – кислородный датчик (20А);
• Ef64 – топливные форсунки (15А);
• Ef65 – передние противотуманки (15А).

Плавкие вставки на плюсовой клемме АКБ

Схема предохранителей на плюсовой клемме аккумулятора

На плюсовом контакте АКБ Х-Трейл Т31 смонтированы следующие предохранители:

• EfA – генератор и питающие линии защитных устройств EBfB, C (140А);
• EfB – цепи подачи питания на элементы Ef35, 36, 37, 38, EfJ, K, L, M (100А);
• EfC – климат контроль, подсветка (100А);
• EfD – релейная часть комплекса зажигания, линии питания F55, 56, 61, 62 (100А);
• EfE – подвод электроэнергии к защитным элементам Ef61, 62 (80А);
• EfN – управляющий комплекс свечами подогрева (60А).

Что это такое и для чего нужны

Предохранители – это специальные устройства, защищающие потребителя электричества и, собственно говоря, электрические цепи от перегрузок системы и коротких замыканий. Чаще всего они объединяются в блок предохранителей, таких блоков в машине может быть несколько. Состоит он из таких элементов, как плавкие вставки, специальный соединяющий вывод, электрическую цепь и изоляционный корпус. Также он может вмещать в себе кварцевый песок, который помогает обезопасить систему от перегрева.

Они используется системой для того, чтобы обезопасить её от пожаров, которые могут возникнуть в случае резких скачков уровня тока. Таким образом, предохранитель сгорает первым, тем самым подаёт сигнал и предотвращает сгорание основной детали. В большинстве случаев, предохранители являются одноразовыми.

( 2 оценки, среднее 4 из 5 )

Блок предохранителей

Основное отделение в салоне расположилось слева от руля и чуть ниже его на центральной консоли. Его крышка хорошо видна и напоминает по форме перчаточное отделение. Ещё один блок находится в торце торпедо и для его открытия потребуется отвертка.

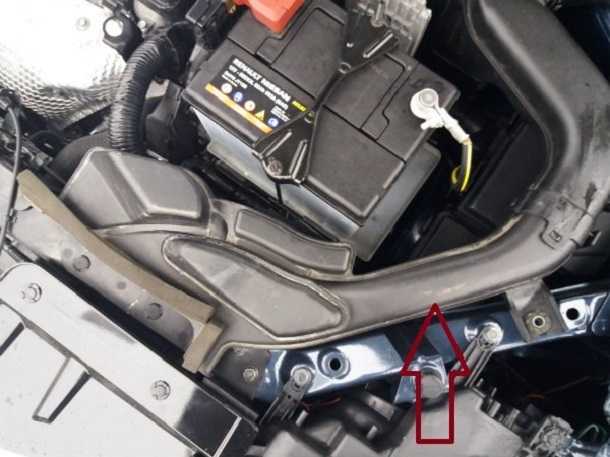

Блоки под капотом расположены под воздуховодом. Это место хорошо видно на фото.

В салоне

Играет основную роль — тут их сосредоточено наибольшее количество. Это справедливо для старых моделей и новых, выпускающихся с 2012 года. Тут находятся элементы, отвечающие за кондиционирование и отопление, освещение, 4 ВД, а также, в случае Т30 — топливный насос.

Под капотом

В моторном отсеке Х-Трейл Т30 и набор предохранителей Т32 отвечают за работу важнейших технических элементов автомобиля — стартера, свечей зажигания, охладительной системы. С 2005 года производитель начал постепенно менять схему расположения реле подкапотного пространства, в результате на свет появилась нынешняя система, состоящая из трех блоков.

Расположение предохранителей и реле в салоне

B. Реле .C. Контролер 4WD.D. NATS / Иммобилайзер.E. Навигация.F. NAVI.G. ESP / TCS / ABS.H. TCM.I. Блок Air bag.

Реле:R1. Дополнительное оборудование салона.R2. Вентилятор отопителя.R3. Зажигание.R4. Топливный насос.R5. Задний стеклоочиститель.R6. Cтеклоподъемники.R7. Усилитель.R8. Реле ламп 2.R9. ECM.

Блоки управления:1. Прерыватель.2. ECM.3. Блок таймера.4. Прерыватель указания поворотника / Аварийка.5. Многофункциональный дистанционный блок управления (Управление ЦЗ, Люком, Задержкой света в салоне, обогрев заднего стекла и др.).

B. Реле заднего стеклоочистителя.C. Многофункциональный дистанционный блок управления (Управление ЦЗ, Люком, Задержкой света в салоне, обогрев заднего стекла и др.).D. NATS / Иммобилайзер.E. Навигация.F. NAVIG. ECMH. TCMI. Блок Air bag

Реле:R1. Дополнительное оборудование салона.R2. Вентилятор отопителя.R3. Зажигание.R4. Топливный насос.R5. Cтеклоподъемники.R6. Усилитель.R7. ECM.R8. Дальний свет.R9. Прикуриватель.

Блоки управления:1. Прерыватель.2. ESP / TCS / ABS.3. Прерыватель указания поворотника / Аварийка.4. Блок таймера.5. Контролер 4WD.

1. Подогрев Сидений — 10А.2. Указатели поворотов — 10А.3. Форсунки / EMS — 10А.4. Аудиосистема — 10А.5. Диагностический коннектор / Блокировка АКПП / Реле стеклоподъёмников / Блок таймера — 10А.6. Стеклоочиститель и омыватель переднего стекла — 20А.7. Сигнал стартера / Блок дневного света / ECM — 10А.8. ABS / ESP / 4WD — 10А.9. Air Bag — 10А. 10. Бензонасос — 15А.11. Приборная панель / Реле омывателя вар — 10А.12. Фонарь заднего хода / Система управления АКПП — 10А.13. Подограв датчика кислорода / Реле вентиляторов / Реле блокировки стартера (АКПП) — 10А.14. —15. Климат-контроль — 10А.16. Стеклоочиститель и омыватель заднего стекла — 10А.17. Прикуриватель — 15А.18. Реле прикуривателя — 10А.19. Мотор вентилятора салона — 15А.20. Электропривод зеркал — 10А.21. —22. Стоп-сигнал / Сигнал о торможении для ABS и EPS / ECM — 15А.23. Электророзетки бардачка водителя и багажника — 15А.24. Мотор вентилятора салона — 15А.25. Обогреватель заднего стекла — 20А.26. Подсветка салона, багажника, дверных проемов — 10А.27. Обогрев зеркал — 10А.28. Постоянное питание щитка приборов / Блок таймера — 10А.S. Резерв.

Блоки под капотом

В моторном отсеке предусмотрено 4 блока с предохранителями. 2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.

p, blockquote 19,0,0,0,0 —>

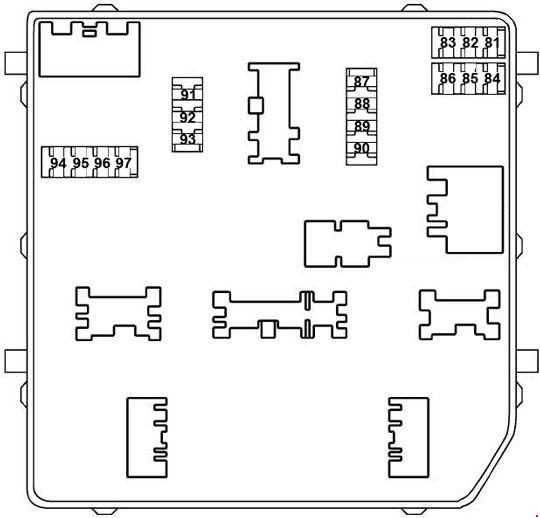

Блок А

Расшифровка

p, blockquote 24,0,0,0,0 —>

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

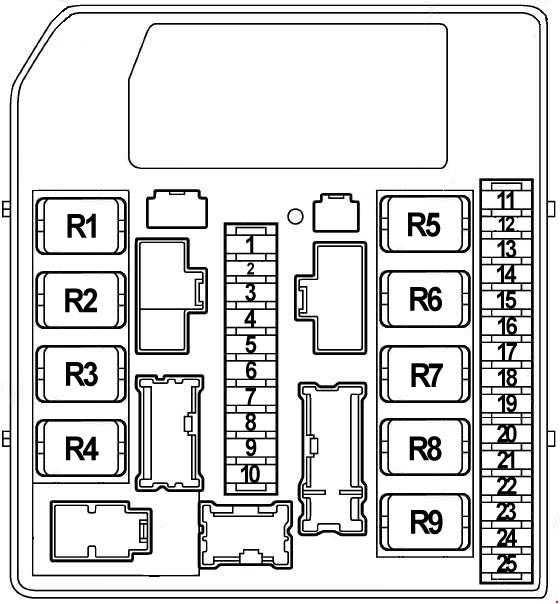

Блок Б

Таблица с описанием

p, blockquote 28,0,0,0,0 —>

41	15А Звуковой сигнал
42	30А R9M: Реле PTC 2
43	30А R9M: Реле PTC 3
44	30А R9M: Реле PTC 1
45	30А Парковочный тормоз
46	30А Опциональный разъем
47	15А Звуковой сигнал
48	30А Парковочный тормоз
F	50А ESP
50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений
G	30А ABS
H	50А ESP
30А R9M: Реле вентилятора системы охлаждения двигателя
I	30А Стартер
50А R9M: ESP
J	30А Электропривод двери багажника
50А R9M: ESP
K	40А ABS
30А R9M: Реле вентилятора системы охлаждения двигателя
L	30А Стартер, блок предохранителей (E14)
M	50А Стеклоподъемники, люк, шторка, электропривод сидений
40А R9M: ABS

Блок за бампером

Фото пример и схема с обратной стороны крышки

p, blockquote 32,0,0,0,0 —>

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

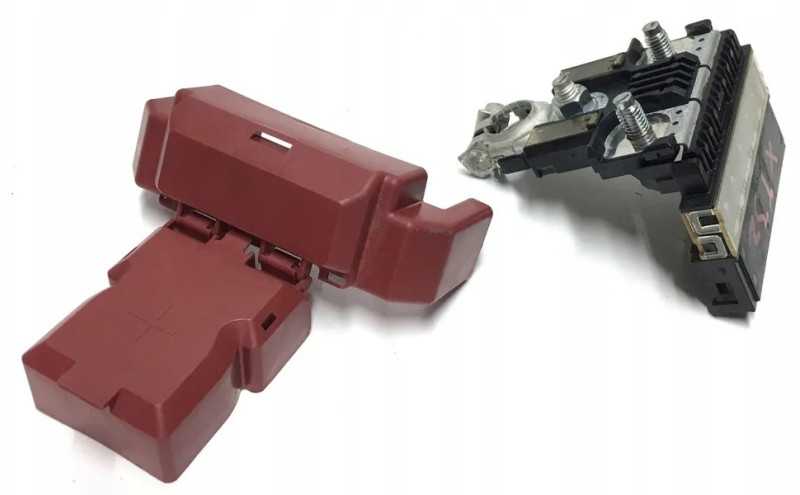

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто — клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.

p, blockquote 37,0,0,0,0 —>

A	450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP)
B	100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
C	100А Зажигание, блок предохранителей в салоне
D	80А Блок предохранителей в моторном отсеке №3
100А Блок предохранителей, блок предохранителей (E137 — термо плунжер (двигатель R9M))
E	100А Блок предохранителей в салоне
50А Блок предохранителей в моторном отсеке №2 (F116)
U	100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание
V	100А ESP

У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.

QR20DE

Двухлитровый мотор QR20DE встречается на Nissan Х-Trail Т30 наиболее часто. Он устанавливался на машины с самого начала выпуска и пришел на смену более старому SR20DE. Четырехцилиндровый двигатель сделан по классической компоновке DOHC с двумя распредвалами в верхнем расположении и 4-мя клапанами на каждый цилиндр. Присутствует система изменения фаз газораспределения на впускном валу, которая стала одним из отличий его от предыдущей модели. Гидрокомпенсаторы отсутствуют. Такая конструкция считается простой, недорогой в производстве и обеспечивающей достаточные мощность и крутящий момент при невысоком расходе топлива.

Двигатель имеет полностью алюминиевый блок цилиндров и инжекторный впрыск, что стало тенденцией начала 2000-х годов. На тот момент как раз автомобилестроении наметился поворот в сторону силовых агрегатов, которые в течение своего срока службы должны приносить минимум хлопот своим владельцам при своевременном обслуживании, и быть достаточно надежными. В жертву этому приносилась ремонтопригодность, то время когда капремонт с заменой поршневой и расточкой цилиндров давал мотору новую жизнь уходило в прошлое, поэтому случаи такого ремонта начиная с серии QR и выше единичны и выполняются настоящими энтузиастами.

На низких оборотах двигатель 2.0 QR20DE тянет на удивление хорошо, здесь, видимо, сказывается общая невысокая масса машины всего полторы тонны. Такая масса стала результатом целенаправленной работы инженеров Nissan, которая была направлена на повышение экономичности автомобиля.

Невысокий расход топлива был необходимостью, чтобы составить конкуренцию тяжелым и прожорливым внедорожникам конца 90-х, тем более что кроссовер был сильнее ориентирован на рынки европейских и азиатских стран, где ценится экономичность и функциональность, а не высокая мощность. Уже на 1500 оборотах на пониженных передачах чувствуется стабильная тяга, которая позволяет машине уверенно передвигаться даже в нагруженном состоянии. Недостаток ее чувствуется на бездорожье и при преодолении неровностей, когда нужно сохранять очень низкую скорость движения, а нагрузка значительная. Этот недостаток мог бы быть легко устранен добавлением пониженной передачи, но у Х-трейла ее нет.

Некоторые считают мотор QR20DE неудачным, приводя аргументы с жором масла, залеганием колец, необходимостью регулировки зазоров клапанов и так далее. Здесь надо сразу отметить, что большинство технических проблем появляются на этих движках в результате плохого обслуживания, затягивания с заменой масла и неквалифицированного ремонта в подозрительных мастерских, что встречается сейчас сплошь и рядом. По началу мотор прощает увеличение межсервисного интервала, плохое масло, замену топливного фильтра только на гарантийном сроке, но со временем, проблемы вылазят, и начинаются разговоры о слабой надежности, низком ресурсе в 200 000 км и так далее. На самом деле, при должном внимании и выполнении несложных правил эксплуатации и обслуживания, двигатель Nissan 2.0 серии QR свободно может отходить 200 000 км без какого-либо вмешательства в техническую часть.

READ Ниссан Альмера Замена Шаровой Опоры Видео

Замена предохранителей на Nissan X-Trail Т30

• Отвертка с плоским наконечником,
• Дополнительное освещение, фонарик,
• Комплект новых модулей защиты, реле – коммутаторов,
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей защиты в салоне:

• Фиксируем машину в периметре ремонтной зоны, обеспечиваем меры безопасности, блокируем задний ряд колес противооткатными башмаками,
• Открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, открываем крышку,
• По схеме – расположению модулей, находим порядковый номер. Пинцетом извлекаем неисправный элемент, вставляем новый.

Описание предохранителей на автомобиль Nissan X-Trail Т31: расположение, схемы, цена

Независимо от модификации Ниссан Х Трейл Т31, монтажные блоки оснащены модулями защиты ножевого типа.

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Автомобильный сигнал
F (Ф-2) / 5	Центральный замок
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Система электрического питания
F (Ф-5) / 20	Стеклоочистители лобового стекла
F (Ф-6) / 30	Омыватели передних фар
F (Ф-7) / 30	Омыватель заднего стекла
F (Ф-8) / 7,5	Топливная аппаратура (дополнительно)
F (Ф-9) / 10	Спидометр, тахометр, датчики
F (Ф-10) / 10	Система курсовой стабилизации
F (Ф-11) / 10	АБС (ABS)
F (Ф-12) / 10	Резервация
F (Ф-13) / 30	Резервация
F (Ф-14) / 30	Подсветка вещевого ящика
F (Ф-15) / 10	Вентилятор отопителя (печка)
F (Ф-16) / 15	Система кондиционирования
F (Ф-17) / 15	Топливная система, бензонасос
F (Ф-18) / 10	Система безопасности
F (Ф-19) / 10	Резервация
F (Ф-20) / 10	Датчик силового агрегата
F (Ф-21) / 5	Боковые зеркала
F (Ф-22) / 5	Стоп сигналы
F (Ф-23) / 5	Автомобильная розетка
F (Ф-24) / 5	Дополнительная электрическая сеть
F (Ф-25) / 5	Аварийка, поворотники
F (Ф-26) / 5	Резервация
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Кислородный датчик
F (Ф-29) / 15	Резервация
F (Ф-30) / 20	Стеклоподъемники
F (Ф-31) / 15	Контролер трансмиссии автоматического типа
F (Ф-32) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-33) / 20	Резервация
F (Ф-34) / 20	Резервация
F (Ф-35) / 20	Резервация

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
