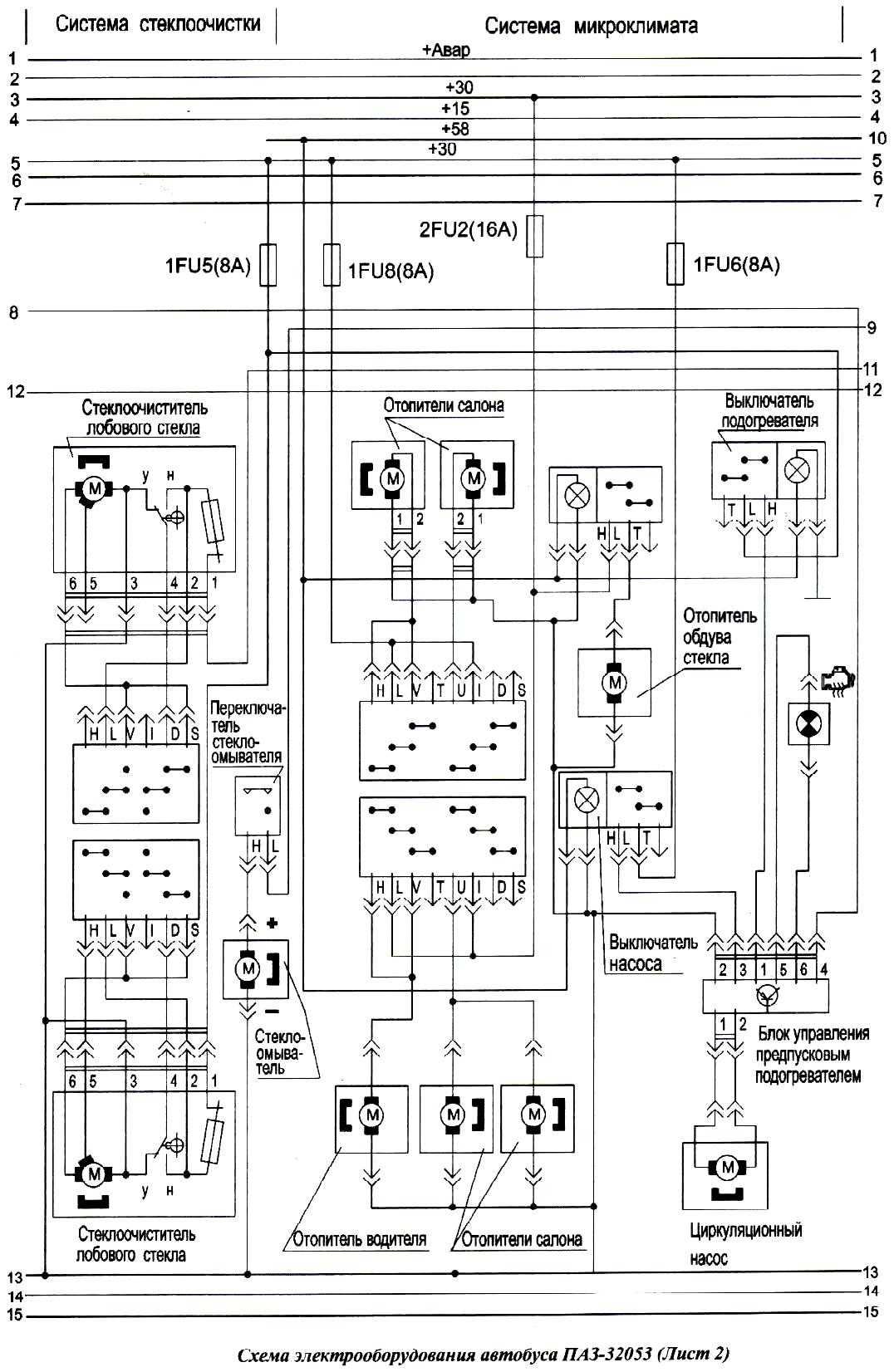

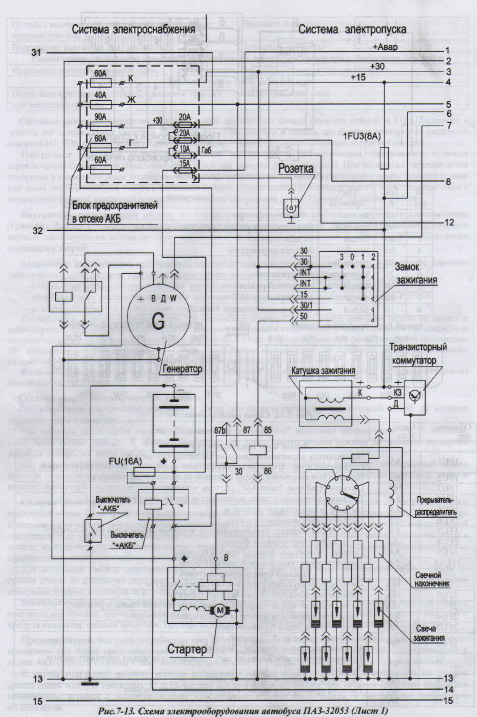

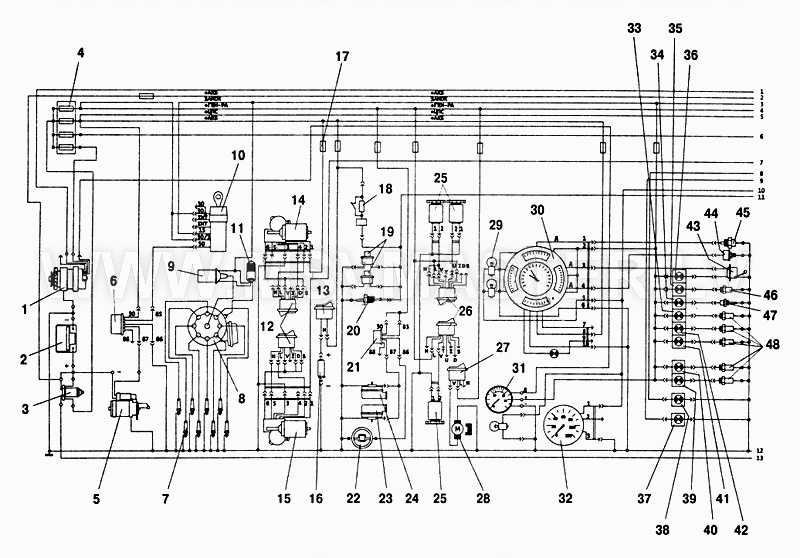

Схема паз 3205 электрическая

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

О классических внедорожниках Уаз и автомобилях повышенной проходимости

При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Обслуживание при проверке: — проверить мощность установленных ламп должны быть установлены лампы такой мощности, при которых работает реле поворотов ; — проверить время включения реле поворота с лампами номинальной мощности, это время не должно превышать 1 с.

При нажатии на кнопку 13 происходит обесточивание электромагнита 15 электропневматического клапана, клапан открывается, и сжатый воздух через пневмоцилиндр воздействует на рычаг останова двигателя. Эталонной кривой является импульсная кривая напряжения при подключении двухполупериодного выпрямителя, которая показана на рис.

С точки зрения диагностики для емкости основным фактором является величина разрядного тока.

По мере заряда конденсатора С1 его сила тока уменьшается до такого значения, что оказывается недостаточной для удержания транзистора Т1 в открытом состоянии. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ. Сведения по устройству, регулировкам и техобслуживанию узлов и агрегатов, заимствованных с автомобилей семейства МАЗ изложены в основном руководстве по эксплуатаци. Но она прекратит работу, если отключить питание выключателем 1 замок.

Реле-прерывателъ РСА содержит: электронное задающее устройство — генератор импульсов тока; исполнительное электромагнитное реле Р1; спаренное реле Р2 контроля включения и исправности указателей поворота и схему электронной защиты. Мост, состоящий из резисторов R1, R2 и R4, R5 получает дополнительный разбаланс. Включение противотуманных фар выполняется выключателем 4 через реле управления К1 блока 5.

На рис. Остальные модули питаются от сети постоянного тока с силой в 16А. Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1.

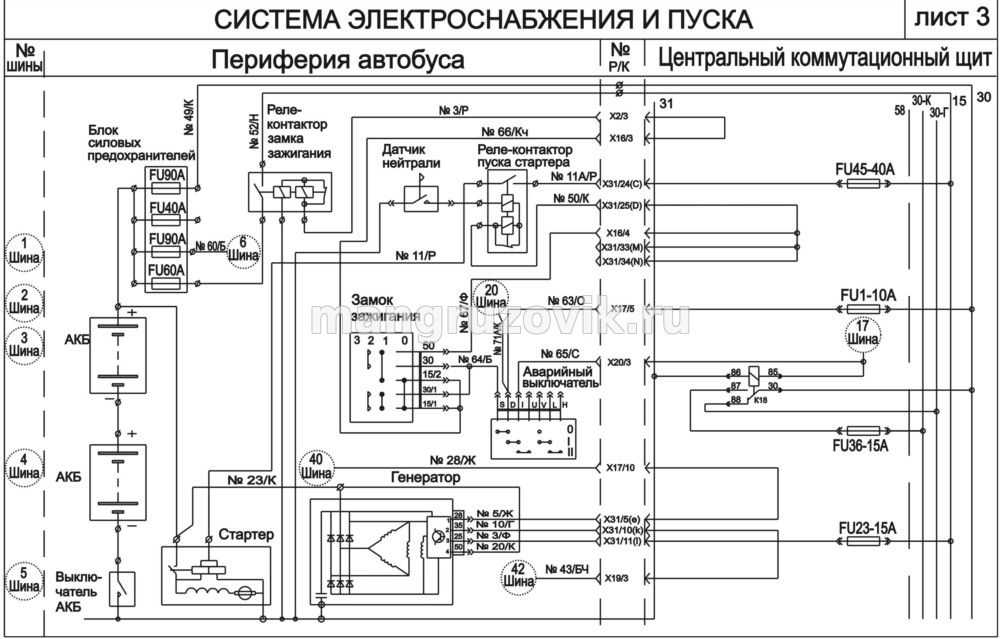

Структура электрооборудования автобуса ПАЗ 3205

Их количество со временем все увеличивается, емкость падает. Центр освещенной зоны на экране самое яркое пятно не должен отклоняться в сторону от вертикальной перекладины крестообразной метки. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ.

Рекламные предложения на основе ваших интересов: Аккумулятор, его контроль и диагностирование Проверка с помощью определения плотности электролита. Естественно, изменение направления тока разрядка вызывает течение химической реакции в обратном направлении, как это показано на рис. Остальные модули питаются от сети постоянного тока с силой в 16А. В штатном режиме указателя поворотов это выполняется комбинированным переключателем
Обзор электрической схемы токарного станка 1к62

Вид наказания за установку LED

Для определения размера ответственности автовладельца за данное нарушение, нужно изучить административный кодекс в части статьи 12.5. В ней установлена норма, которая предполагает применение светодиодов, как нарушение Правил дорожного движения, а именно пункта 3.1.

Читая статью 12.5 КоАП, некоторые водители думают, что подобные действия приводят к нарушению статьи 1 ПДД. В ней не допускается эксплуатация автомобиля, а штрафные санкции за это нарушение установлена сумма 500 рублей, или в виде предупреждения.

Но в то же время, в третьей части данной статьи указывается о некоторых случаях установки ламп, которые не удовлетворяют нормам допуска авто к эксплуатации. В этом случае наказание более строгое – лишение водительского удостоверения на срок от полугода до 1 года. Но практически статья применяется за невыполнение режима работы и цвета лампочек.

Предлагаем вам также ознакомиться с полной таблицей штрафов ГИБДД на 2020 год >>

Структура электрооборудования автобуса ПАЗ 3205

Система электрооборудования включает следующие модули:

Внешние световые приборы
Модули звуковой и световой сигнализации.
Внутреннего освещения салона и рабочего места водителя.
Оборудование для стеклоочистки.

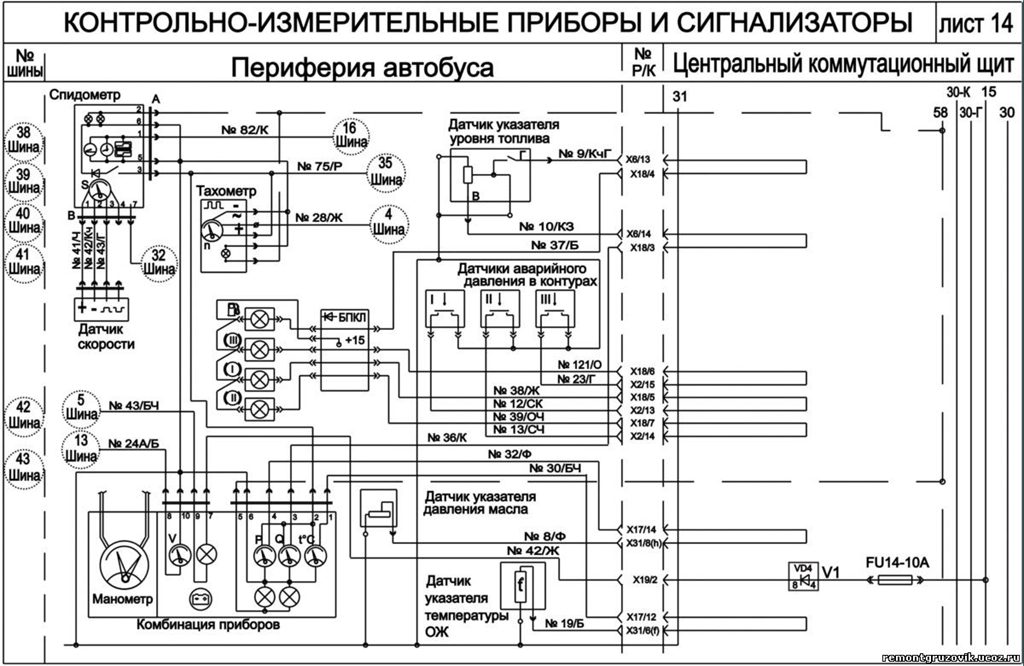

Штатную систему контрольно-измерительных приборов.
Оборудование обеспечения микроклимата салона.
Систему управления пассажирскими дверями.

Эти технические модули питаются от штатного аккумулятора вольтажом в 12 Вольт. Некоторая часть указанных выше модулей имеет преобразователи, снижающие силу тока до 8А. Остальные модули питаются от сети постоянного тока с силой в 16А.

Типы механизмов открывания дверей автобусов ПАЗ

В ранних моделях автобусов ПАЗ, выпускаемых в 50-х – 60-х годах прошлого века, открывание пассажирских дверей производилось посредством механических приводов, что было не совсем удобно. Уже на автобусе ПАЗ-672 появился вакуумный механизм открывания дверей диафрагменного типа, разрежение воздуха для работы которого отбиралось от впускного коллектора двигателя. И лишь на более поздних модификациях (начиная с ПАЗ-3205) стал использоваться пневматический механизм, работающий на сжатом воздухе из тормозной системы.

На сегодняшний день в автобусах ПАЗ используется два типа механизмов открывания дверей:

• Механизм для двухстворчатых дверей на основе пневмоцилиндра; • Поворотный механизм для одностворчатой сдвижной двери.

Наибольшее распространение получили механизмы на основе пневматического цилиндра, они применяются на всех автобусах ПАЗ с двухстворчатыми пассажирскими дверями (ПАЗ-3205 всех модификаций, ПАЗ-3206, ранних модификациях ПАЗ-4230 «Аврора» и ПАЗ-4234). На этих автобусах ставятся механизмы МД-05, 06, 07 и 08, а также дистанционные приводы ППД-125, ППД-135 и другие. Данные механизмы производятся на ОАО «Мичуринский », ООО «Камоцци пневматика» и на других предприятиях.

На ряде современных моделей и модификаций (ПАЗ-4230 и 4238 «Аврора») устанавливаются одностворчатые сдвижные двери, которые приводятся с помощью поворотного механизма на основе шиберного поворотного пневмодвигателя.

Механизмы имеют различное устройство и принцип действия, а также характеризуются своими преимуществами и недостатками.

Технические характеристики

ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.

Двигатель

Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.

Трансмиссия

Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.

Колеса и шины

Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.

Подвеска

Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.

Тормоза

Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.

Рулевое управление

Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.

Электрооборудование

Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.

Дополнительное освещение заднего хода на Ваз 2107

Зачастую владельцы автомобилей Ваз 2107 тонируют стекла. Речь идет о задних стеклах, потому что передние запрещено затемнять по закону, а законы нарушать мы не любим. Каждый сам для себя решает, нужна ли ему эта тонировка, так что расписывать преимущества и недостатки темной пленки мы не будем. Однако в темное время суток водитель тонированной Ваз 2107 сталкивается с проблемой — назад приходится ехать практически «на ощупь». Конечно же нужно решить эту проблему, пока это не привело к неприятным последствиям.

Бывает, что в гараже валяются ненужные или старые противотуманные фары. В нашем случае она была в свое время установлена на машине, но потом она разбилась, вторую пришлось снять, но выкидывать не стали. Пришло время, она и пригодилась. Итак, одной противотуманной фары для освещения заднего хода Ваз 2107 должно быть вполне достаточно. Кроме этого идем в специализированный магазин и покупаем там: обычное реле, фишку к нему и пару метров проводов. Противотуманную фару мы закрепляем под задним бампером с левой стороны, чтобы она служила именно для водителя. Реле мы крепим непосредственно под платой заднего левого фонаря, прикрутив его дополнительной гайкой к креплению стекла. Схема подключения прилагается и в ней нет ничего сложного, только есть один момент — в багажный отсек автомобиля не приходит ни один провод с постоянным напряжением на 12 В. Придется сделать еще одну доработку, мы прокладываем дополнительный провод через весь салон к аккумуляторной батарее, подключив к схеме еще один предохранитель. Совсем не обязательно так далеко прокладывать провод и вести его в моторный отсек. Можно запитать его уже в салоне машины, в районе щитка предохранителей. Если под рукой нет противотуманной фары, то фонарь можно сделать своими руками. Кварцевые галогенные светильники — отличный вариант. Она довольно таки компактная, так что ее можно будет без проблем установить под бампер Ваз 2107. Чтобы соорудить светильник, нам потребуется несколько деталей: ламповый патрон, увеличительное стекло и провода.

У некоторых патронов имеются металлические держатели, но их очень легко снять, так что это можно не считать за проблему. Лучше всего найти и приобрести металлический патрон. Лампы, которые рассчитаны на напряжение 12 В могут иметь разную мощность, соответственно, и отражатели выдают разный пучок света. Рекомендуется приобретать лампы, имеющие мощность в 20 Вт. В качестве защитного стекла нужно использовать не рассеивающее, а именно увеличительное стекло. Можно начать сборку. Для начала очищаем контакты лампы и спаиванием прикрепляем к ним провода. В проводе обязательно завязываем узел, дабы случайно не вырвать его с патрона. Кстати, внутреннюю полость патрона заполняем акриловой ватой или другим пожаробезопасным материалом, служащим в качестве пружинящей набивки. Затем прикрепляем линзу к патрону с помощью клея. Если его диаметр ненамного меньше диаметра патрона, то образовавшийся зазор можно замазать силиконовым герметиком. Остается подключить устройство к питанию и опробовать его в работе. Будьте внимательный, фонарь может перегреться и расплавиться, если держать его включенным долгое время. Решением проблемы является использование металлического патрона.

Замена выключателя света заднего хода ваз 2106

замена выключателя света заднего хода ВАЗ 2106

Контакты лампочек задних фонарей Ваз 2107

Габаритные размеры

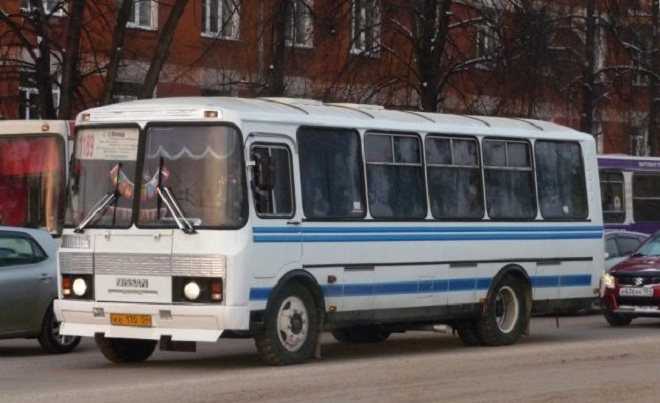

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.
