Блоки предохранителей и реле в моторном отсеке bmw e32

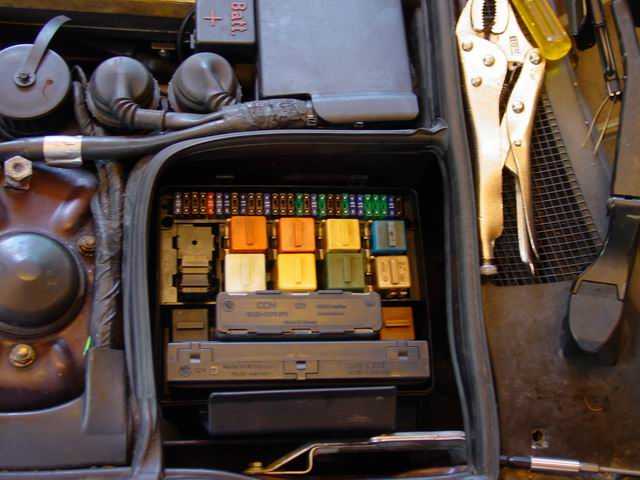

Главный блок с предохранителями
Он располагается с левой стороны. Для доступа снимите защитную крышку. На обратной стороне должна находится схема с актуальным описанием элементов.

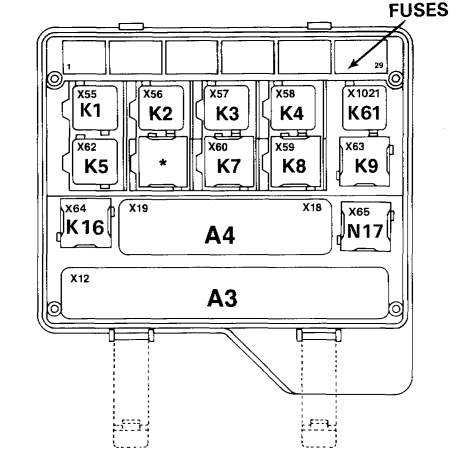

Общая схема (одни из вариантов)
Расшифровка предохранителей
Назначение реле
- K1 — реле включения дополнительного вентилятора охлаждения
- K2 — реле звукового сигнала
- K3 — реле дальнего света фар
- K4 — реле ближнего света фар
- K5 — реле обогрева зеркал
- K6 — реле дополнительного вентилятора системы охлаждения
- K7 — реле обогрева заднего стекла
- K8 — реле противотуманных фар
- K9 — реле задних противотуманных фонарей
- K10 — реле включения освещения приборной панели, очиститель и омыватель ветрового стекла
- К16 – реле аварийной сигнализации
- N17 – реле прерывателя устройств управления.
- K51 – реле телефонного сигнала.
Дополнительный блок с реле
Располагается с правой стороны.
Тут находятся следующие элементы:
- Компьютер Motronic или DME;
- Блок круиз-контроля;
- Реле топливного насоса (оранжевый цвет) и DME (белый);
- Компьютер АБС.
Блоки предохранителей и реле в моторном отсеке bmw e32
Главный блок с предохранителями
Он располагается с левой стороны. Для доступа снимите защитную крышку. На обратной стороне должна находится схема с актуальным описанием элементов.
Общая схема (одни из вариантов)
Расшифровка предохранителей
1. 15 А Выключатель стоп-сигнала. Обмотка реле-прерывателя стеклоочистителя ветрового стекла. Комбинация приборов. Бортовой компьютер. 2. 7,5 А Обмотка реле включения ближнего света фар. Обмотка реле включения дальнего света фар. Контрольная лампа включения дальнего света фар. 3. 10 А Обмотка реле включения противотуманных фар. Лампы заднего противотуманного света. Реле сигнализации дальним светом фар. Переключатель указателей поворота. 4. 7,5 А Левый задний фонарь. 5. 10 А Правый задний фонарь. Контрольная лампа аварийной сигнализации. Лампы освещения номерного знака. Выключатель освещения приборов. Лампы освещения органов управления. Лампы освещения приборов. 6. 15 А Реле-прерыватель указателей поворота. Датчик толчков и включения сигнала тревоги противоугонного устройства. 7. 15 А Лампы противотуманных фар. Контрольная лампа включения противотуманных фар. 8. 7,5 А Лампы заднего противотуманного света. 9. 15 А Звуковые сигналы. Циркуляционный насос отопителя. 10. 7,5 А Левая фара ближнего света. 11. 7,5 А Правая фара ближнего света. 12. 15 А Выключатель света заднего хода. Переключатель регулировки положения боковых зеркал заднего вида. Элементы обогрева жиклеров омывателя ветрового стекла. Омыватель ветрового стекла. 13. 7,5 А Левая фара дальнего света. 14. 7,5 А Правая фара дальнего света. 15. 7,5 А Резервный. 16. 30 А Переключатель обогрева сидений. Переключатель регулировки положения поясничной подушки сиденья. 17. 7,5 А Контроллер цифровой системы управления двигателем Motronic. Выключатель рычага селектора АКПП. Выключатель стоп-сигнала. Комбинация приборов. Обмотка реле привода уборки подголовников заднего сиденья. Противоугонное устройство. Бортовой компьютер. Блок дистанционного управления централизованной блокировкой замков дверей. 18. 15 А Переключатель управления противосолнечными шторками. Задние плафоны освещения салона. Радиоприемник («+» после включения зажигания). Телефон («+» после включения зажигания). 19. 30 А Переключатель вентилятора отопителя. 20. 10 А Комбинация приборов. Часы. Бортовой компьютер. 21. 10 А Лампа освещения багажного отделения. Передний и задние плафоны освещения салона. 22. 30 А Омыватель фар. 23. 15 А Электрический топливный насос. 24. 10 А Основной электронный блок управления электрооборудованием. 25. 30 А Электро вентилятор. 26. 30 А Прикуриватель. 27. 7,5 А Блок управления отопителем. Электромагнитные клапаны отопителя. 28. 15 А Обмотка реле обогрева заднего стекла. Вентилятор коробки электронных блоков управления в моторном отсеке. Электронный блок управления усилителем рулевого управления. 29. 7,5 А Обмотка реле включения электровентилятора. Обмотка реле включения циркуляционного насоса отопителя.
Назначение реле
- K1 — реле включения дополнительного вентилятора охлаждения
- K2 — реле звукового сигнала
- K3 — реле дальнего света фар
- K4 — реле ближнего света фар
- K5 — реле обогрева зеркал
- K6 — реле дополнительного вентилятора системы охлаждения
- K7 — реле обогрева заднего стекла
- K8 — реле противотуманных фар
- K9 — реле задних противотуманных фонарей
- K10 — реле включения освещения приборной панели, очиститель и омыватель ветрового стекла
- К16 – реле аварийной сигнализации
- N17 – реле прерывателя устройств управления.
- K51 – реле телефонного сигнала.
Дополнительный блок с реле
Располагается с правой стороны.
- Компьютер Motronic или DME;
- Блок круиз-контроля;
- Реле топливного насоса (оранжевый цвет) и DME (белый);
- Компьютер АБС.
Главный блок предохранителей bmw 1 series за ящиком для перчаток
Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.
Схема блока предохранителей
Описание
| R1 | Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину) |
| R2 | Электродвигатель электродвигателя стеклоочистителя 1 |
| R3 | Реле заднего стекла |
| R4 | Реле стеклоочистителя заднего стекла |
| R5 | Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено |
| R6 | Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено |
| R7 | Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле насоса омывателя фары |
| R10 | Реле насоса вторичного воздуха (AIR) |
| F1 | — |
| F2 | (5A) Зеркало заднего вида с автоматическим затемнением |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления 3 |
| F5 | (7,5A) Многофункциональный модуль управления 4 |
| F6 | Не используется (^ 08/05) |
| F7 | — |
| F8 | (5A) Аудио аппаратура CD-чейнджер |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Многоцелевой модуль |
| F13 | (5A) Модуль управления модулем сборки-i-drive |
| F14 | — |
| F15 | — |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навигационная система |
| F18 | (5A) Аудиосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигнализация, вход без ключа |
| F20 | (5A) Контроль динамической устойчивости |
| F21 | (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира |
| F22 | — |
| F23 | (10A) Навигационная система, телевизионный тюнер |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль управления дверью — сторона водителя, телефон |
| F28 | (5A) Многофункциональный модуль управления 4, модуль управления стоянки |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Зарядное гнездо, прикуриватель |
| F31 | (30A) Контроль динамической устойчивости (^ 08/05) |
| F32 | (30A) Электрические сиденья, подогрев передних сидений |
| F33 | (30A) Электрическое сиденье-пассажирское |
| F34 | (30A) Усилитель аудиоустройства |
| F35 | (20A) Топливный насос (FP) H08 / 05) |
| F36 | (30A) Многофункциональный модуль управления 2 |
| F37 | — |
| F38 | Не используется (^ 08/05) |
| F39 | (30A) Электродвигатель электродвигателя стеклоочистителя |
| F40 | (20A) Аудиосистема (^ 08/05) |
| F41 | (30A) Многофункциональный модуль управления 2 |
| F42 | (30A) Электропривод |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Модуль управления прицепом |
| F45 | (20A) Разъем для прицепа (^ 08/05) |
| F46 | (40A) Подогрев заднего стекла |
| F47 | Не используется (^ 08/05) |
| F48 | (20A) Система мойки / очистки заднего стекла |
| F49 | (30A) Подогрев переднего пассажира |
| F50 | — |
| F51 | (50A) Многофункциональный управляющий модуль 3 |
| F52 | (50A) Многофункциональный модуль управления 2 |
| F53 | (50A) Многофункциональный модуль управления 2 |
| F54 | (60A) Управление двигателем |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой |
| F59 | (5A) Модуль управления функцией рулевой колонки |
| F60 | (7,5A) Кондиционер (AC) |
| F61 | (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей |
| F62 | (30А) Задние электрические стеклоподъемники |
| F63 | (30A) Многофункциональный модуль управления |
| F64 | (30A) Задние электрические стеклоподъемники |
| F65 | (40A) Управление динамической стабильностью |
| F66 | (50A) Подогреватель топливного фильтра — Дизель |
| F67 | (50A) Обогреватель / кондиционер (AC) |
| F68 | — |
| F69 | (50A) Двигатель вентилятора охлаждающей жидкости двигателя |
| F70 | (50A) Впрыск вторичного воздуха (AIR), если он установлен |
Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.
Привод
