Блок предохранителей и реле Renault Fluence в моторном отсеке
В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.

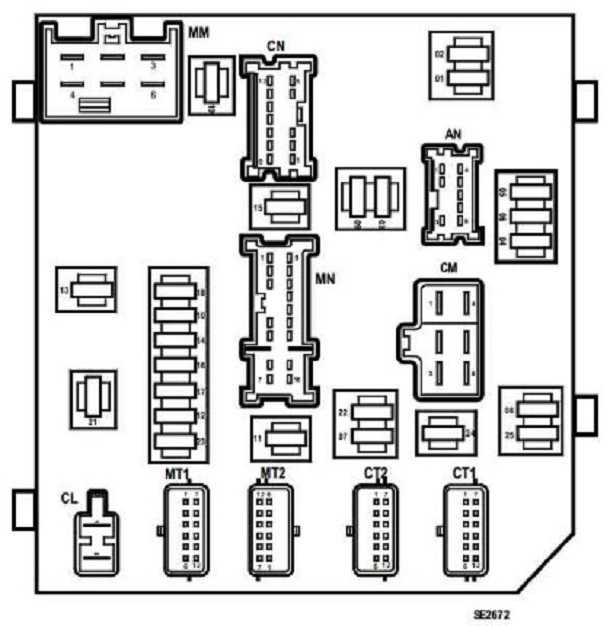

Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.
1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения3. 15А — Насос омывателя фар4. 20А —Противотуманные фары5. 10А —Дальний свет (левая блок-фара)6. 10А —Дальний свет (правая блок-фара)7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне8. 30А —Блоку правления ABS, ESP9. 30А —Передний стеклоочиститель10. 10А —Блок управления подушками безопасности11. 20А — Не используется12. 7,5А —Блок управления АКП13. 25А —Система управления двигателем14. 15А —Датчики концентрации кислорода — нагрев15. 20А —Блок управления АКП16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода18. 15А —Блок управления электрооборудованием19. 30А —Стартер20. — Не используется21. 20А — Топливный модуль, катушки зажигания22. 10А —Электромагнитная муфта компрессора кондиционера23. 5А —ЭБУ системы впрыска24. 20А — Ближний свет (левая фара), электрический корректор25. 20А — Ближний свет (правая фара), электрический корректор
Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.
A — Не используетсяB — Реле подогревателя топлива C — Реле света заднего хода D — Не используетсяF1 80A — блок интерфейса отопителя F2 70A — блока предпускового подогрева F3 50A — ЭБУ коробки передач F4 80A — блок интерфейса отопителя F5 60A — Электро вентилятор через реле высокой скорости вентилятора F6 20А — Подогревателя топлива F7 — Не используетсяF8 30А — Управления реле вентилятора F9— Не используется
Теперь о предохранителях установленных за аккумулятором, место 3.
F1 — 190A СтартерF2 — 50A блок предохранителей и реле в салонеF3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салонеF4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генераторF5 — 80A электрический усилитель рулевого управленияF6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Самое время переходить к предохранителям в салоне.
реле и предохранители
Как и прежде, выпуск автомобиля налажен в турецком городе Бурса. Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.
Оплаченные ссылки
Процесс замены Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено. Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.
Где предохранитель центрального замка Renault Меган \ Where is the fuse of the central lock
Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются , затем освободить три фиксатора один задний и два передних. После этого можно снимать крышку БП.
Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 левая фара и Ef25 правая фара. На крышке монтажного блока с внутренней стороны приведена схема расположения элементов.
Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.
На изображении наглядно показано различие между исправным В и перегоревшим С. По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае — 10 ампер.
| Артикул | Наименование | Аналоги | Цена |
| 243510001R |

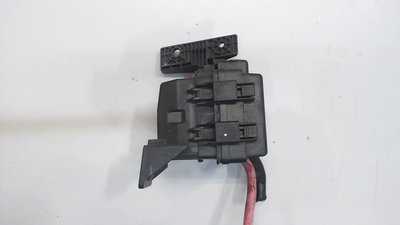

Вы можете заказать в нашей фирме оригинальный блок предохранителей для Renault Fluence с доставкой в Москве. Мы предлагаем нашим клиентам доступные цены и удобные способы оплаты. У нас вы можете дешево купить новый блок предохранителей на Renault Fluence, а также другие сертифицированные комплектующие для ремонта. В продаже есть оптика, электрика, аксессуары и многое другое. Вы можете оформить заказ уже сегодня – все детали есть в наличии.
Для нормального функционирования электрической системы необходим надежный блок предохранителей на Fluence. В процессе эксплуатации заводской блок выходит из строя, если это произошло, мы предлагаем вам выбрать и купить новый сертифицированный блок предохранителей для Флюенса.
Продажа ведется с доставкой, в розницу или оптом. Для оптовых покупателей мы предлагаем специальные скидки на блоки предохранителей на Рено Флюенс и возможность организовать поставку крупных партий комплектующих в регионы.
В наличии только новые блоки с гарантией качества – входной складской контроль исключает подделки или нелегальные детали.
Другие предложения У нас в каталоге по адекватной цене оригинальные и неоригинальные автозапчасти на иномарки Рено:
$20 Ex Tax: $20.33 —> Бонусов будет начислено: 16
Замена предохранителей автомобиля renault fluence с 2009 г | издательство монолит | Ремонт авто
Компактный автомобиль Renault Fluence
представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021, 2021 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
Предохранители и реле под капотом
Монтажный блок
Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.
Схема
Описание
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — Блок управления АКП
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — Блок управления АКП
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания
- 10А — Электромагнитная муфта компрессора кондиционера
Дополнительный блок
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A — Не используется
- B — Реле подогревателя топлива (450)
- C — Реле света заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блока предпускового подогрева (257)
- F3 — 50A ЭБУ коробки передач (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
- F6 — 20А Подогревателя топлива (449)
- F7 — Не используется
- F8 — 30А — Управления реле электровентилятора (234)
- F9 — Не используется
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
https://youtube.com/watch?v=78_r3okgxCQ
Схема предохранителей Рено Флюенс
Ниже приведена схема каждого монтажного блока в отдельности и расшифровано, за какие цепи элементы отвечают.
Главный модуль моторного отсека.
| Номер | Расшифровка |
| 1 | Правый габарит, подсветка номера, прикуривателя, навигатор, переключатели приборки, клавиши стеклоподъемников. |
| 2 | Правая сторона габаритов, левая часть подсветки багажника |
| 3 | Насос омывателя фар головной оптики |
| 4 | ПТФ |
| 5/6 | Фары головной оптики в режиме дальнего света для левого и правого борта соответственно. |
| 7 | Диагностический разъем, корректор фар, автоматический ручник, затемнитель стекла. |
| 8 | Модуль управления АБС и ЕСП |
| 9 | Передний стеклоочиститель |
| 10 | Система управления подушками безопасности. |
| 11 | Не применяется |
| 12/15 | Блок управления автоматической коробкой передач,/ силовая магистраль модуля |
| 13 | Модуль ЭСУД |
| 14 | Нагреватель датчика концентрации кислорода. |
| 16 | Стоп-сигналы, электроусилитель руля |
| 17 | Корректор фар, освещение заднего хода, датчики работы КПП |
| 18 | Модуль управления электрооборудованием |
| 19 | Питание стартера |
| 20 | Резерв |
| 21 | Топливный насос, катушки зажигания |
| 22 | Магнитная муфта компрессора кондиционера |
| 23 | Модуль ЭБУ и система впрыска. |
| 24/25 | Ближний свет левой и правой фары соответственно. |
Далее нужно рассмотреть вспомогательный блок.
| Номер | За что отвечает |
| А | Резерв |
| В | Реле подогревателя топливного фильтра |
| С | Реле осветителя заднего хода |
| D | Не применяется |
| 1 | Модуль системы отопления |
| 2 | Предпусковой подогрев форсунок |
| 3 | Электроника коробки передач |
| 4 | Интерфейс системы отопления |
| 5 | Включение вентилятора системы охлаждения в режиме высокой скорости вращения |
| 6 | Нагреватель топливного фильтра |
| 7 | Не применяется |
| 8 | Контроль реле электровентилятора |
| 9 | Резерв |
Далее представлены силовые предохранители, установленные на аккумуляторной батарее.
| Порядковый номер | Описание |
| 1 | Силовая магистраль стартера |
| 2 | Питание салонного блока. |
| 3 | Питание реле и предохранителей под капотом и под приборкой машины. |
| 4 | Генераторная установка и подкапотная панель реле |
| 5 | Электроусилитель рулевой стойки. |
| 6 | ЭБУ, питание предохранительных цепей под капотом. |
| 7 | Коммутационный блок, расположенный возле мотора. |
Также здесь есть еще одна панель.
| Номер | Описание |
| 1 | Вспомогательный отопитель внутреннего пространства салона. |
| 2/3 | Подача питания на монтажную панель под приборной панелью. |
| 4 | Аналогично для моторного отсека. |
| 5 | Вспомогательное отопление |
| 6 | Модуль ЭБУ, АБС и ЕСП. |

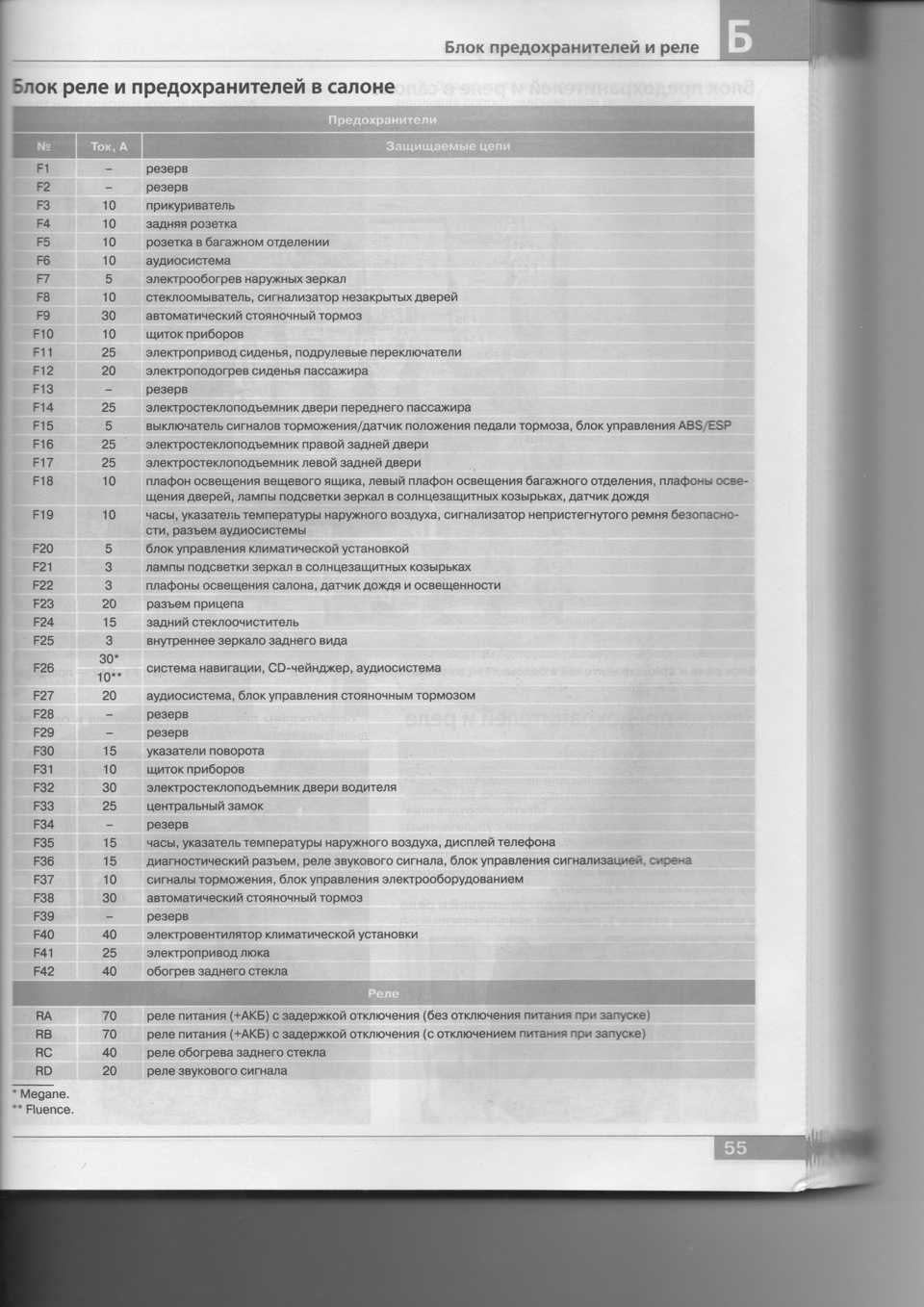

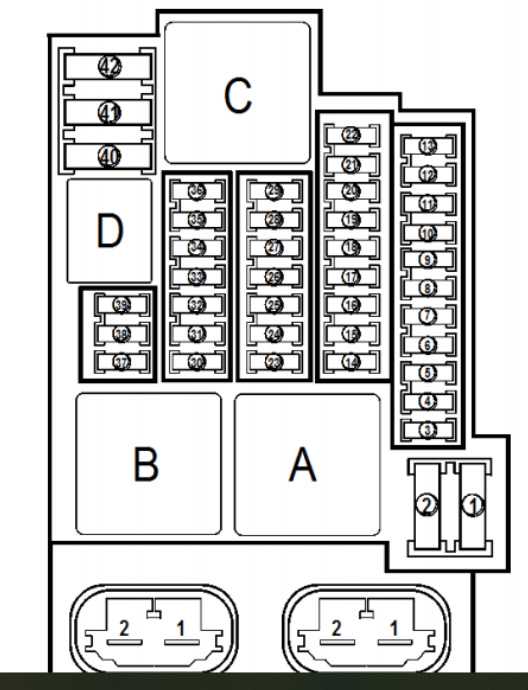

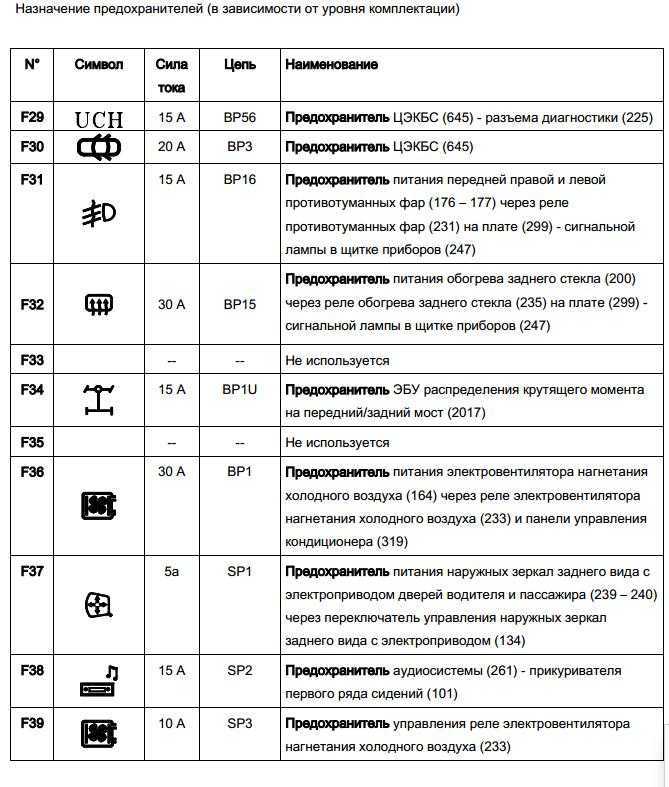

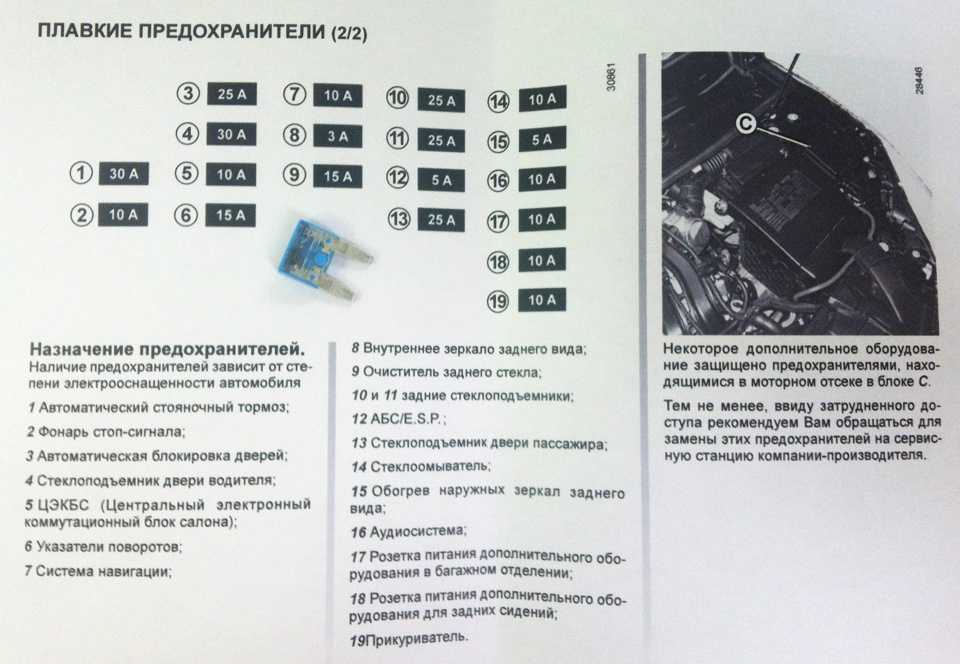

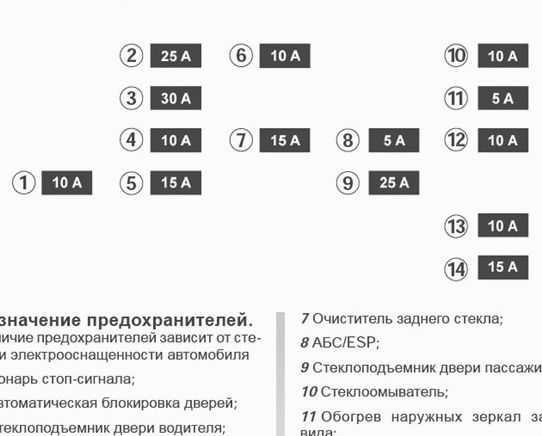

Наибольшее количество предохранителей устанавливается в салоне машины.
| Порядковый номер | Описание |
| 1/2 | Резерв |
| 3 | Прикуриватель |
| 4 | Задняя розетка |
| 5 | Вспомогательная розетка в багаднике |
| 6 | Магнитола |
| 7 | Подогрев системы наружных зеркал |
| 8 | Сигнальная лампа не закрытых дверей |
| 9 | Автоматический стояночный тормоз |
| 10 | Питание приборки |
| 11 | Привод регулировки сиденья, подрулевые лепестки |
| 12 | Подогрев сиденья пассажира |
| 13 | Резервная ячейка. |
| 14 | Стеклоподъемник двери переднего пассажира |
| 15 | Выключатель стоп- сигналов, положение педали тормоза, датчики модуля АБС и ЕСП. |
| 16/17 | Стеклоподъемники задних дверей |
| 18 | Подсветка бардачка, дверей, датчик дождя. |
| 19 | Часы на приборке, термометр, магнитола, сигнализаторы ремней безопасности. |
| 20 | Климатическая установка. |
| 21 | Подсветка зеркал в козырьках. |
| 22 | Подсветка салона, датчик дождя и освещения |
| 23 | Контактор группы прицепа |
| 24 | Задний дворник |
| 25 | Зеркало заднего вида в салоне |
| 26 | Навигация, магнитола. |
| 27 | Магнитола, стояночный тормоз |
| 28/29 | Резервные вставки. |
| 30 | Поворотники |
| 31 | Питание щитка приборной панели |
| 32 | Стеклоподъемник двери водителя |
| 33 | Центральный замок |
| 34 | Запас |
| 35 | Часы, термометр, дисплей штатного телефона. |
| 36 | Диагностическая шина, реле клаксона, модуль управления сигнализацией |
| 37 | Стоп-сигналы, модуль управления электрооборудованием |
| 38 | Автоматический ручник |
| 39 | Резерв |
| 40 | Вентилятор климатического модуля. |
| 41 | Электропривод люка. |
| 42 | Питание подогревателя заднего стекла |

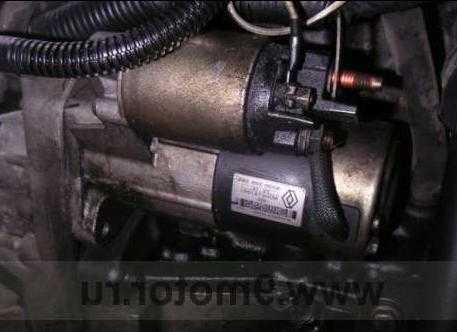

Система пуска
Заедает привод на валу якоря или приводной рычаг, заело втягивающее реле, слиплись контакты тягового реле, некорректная установка стартера, поломана возвратная пружина в выключателе зажигания или пружина свободного хода муфты. Работать начинает когда катушку втягивающего другую ставлю, но ето только на месяц хватает.
Попытка запуска стартера приводила к перещелкиванию релюшками, потуханию всех ламп приборной доски, кроме ручника. За час исследований выяснилось, что обе «массы» слева, вверху около аккумулятора и справа, в нижней части движка практически не имеют контакта с движком или с кузовом.
Пол-часа усердной очистки клемм, болтов, шайб на кузове, движке и шинах массы, плюс покрытие их пленкой литола — результат отличный.
На стартере можно кататься: При попытке включения стартера она будет светиться — значит «массы» нет. Хотя, может вдруг и завестись: Проблема однозначно в щетках! Поменяйте, причем в сборе со щеткодержателем, иначе хватит, как уже говорилось, на месяц!
И все в ажуре. Сними стартер это будет не совсем просто ;-.
Советы для автомобилистов
Владельцы легковых автомобилей Рено Флюенс (Renault Fluence), использующие гнездо прикуривателя в качестве розетки для питания дополнительных устройств (навигатор, компрессор для накачки шин и т.д.), часто сталкиваются с проблемой перегорания предохранителя, защищающего эту электрическую цепь. Происходит это, в основном, по двум причинам: либо максимальная мощность подсоединяемого устройства больше той, которую может выдержать предохранитель, либо штекер этого устройства имеет размер не соответствующий гнезду прикуривателя.
Дело в том, что установленный при сборке автомобиля предохранитель F3, рассчитан на силу тока всего в 10 ампер. Значит, суммарная мощность подсоединяемых, к этому гнезду, устройств не должна превышать 120 ватт (10А*12В=120Вт). Если, к примеру, Вы включаете компрессор для накачки шин, мощность электродвигателя которого 140Вт, получая на него питание с данного гнезда прикуривателя, то предохранитель F3 тут же перегорит. Чтобы его заменить, необходимо попасть в монтажный блок, расположенный на передней панели слева от рулевой колонки. Предохранитель F3 стоит вторым снизу в крайнем правом ряду предохранителей.
Некоторые водители, вместо сгоревшего 10-ти амперного предохранителя F3, устанавливают новый 15-ти амперный предохранитель, так как в некоторых руководствах по эксплуатации этого автомобиля указывается, что в этом гнезде должен стоять F3 (15А), но объяснений по этому поводу нигде не встречается. Ведь при установке более мощного предохранителя, провода данной электрической цепи, рассчитанной на силу тока в 10 ампер, могут начать греться, что может привести к оплавлению изоляции с последующим коротким замыканием.
Вторая проблема, связанная со штекерами некоторых дополнительных устройств, которые необходимо устанавливать строго определённым образом, иначе избежать короткого замыкания в гнезде прикуривателя вряд ли удастся. Связано это с тем, что на сегодняшний день, нет мирового стандарта единого для диаметра и глубины гнезда прикуривателя, поэтому и штекера дополнительных устройств имеют разные размеры. Если в это гнездо вставляется штекер меньшего размера, то под действием вибраций, вызванных движением автомобиля по неровностям дороги, он может провернуться, что приводит к соприкосновению его минусовых контактов (усики) с положительным контактом гнезда прикуривателя, вызывая короткое замыкание и перегорание предохранителя F3.
К проблемам, которые можно решить самостоятельно относится замена предохранителей. Выходят из строя они нечасто, но все-таки такое случается. К примеру, чаще других перегорают предохраняющие элементы прикуривателя и освещения. Возможно, это связано с высоким напряжением, проходящим через них. Если у вас по какой-то причине перестал работать один из потребителей, то не стоит сразу же направляться на СТО, можно попытаться решить проблему самостоятельно. Для этого достаточно знать расположение блоков с предохранителями и уметь ориентироваться в схеме. Это несложно и по силам даже начинающему автомобилисту.
