Общее описание плавких предохранителей и реле рено меган

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

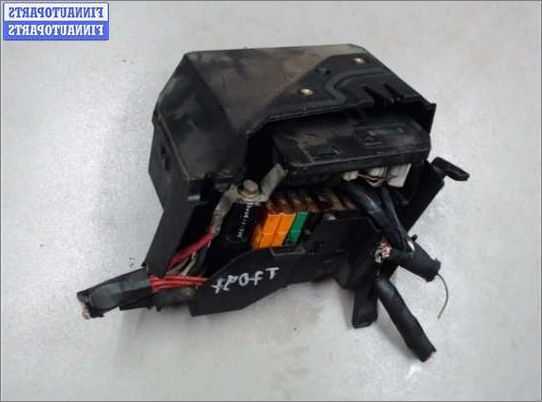

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Предохранители и реле под капотом Рено Сценик 2

В моторном отсеке есть 3 монтажных блока.

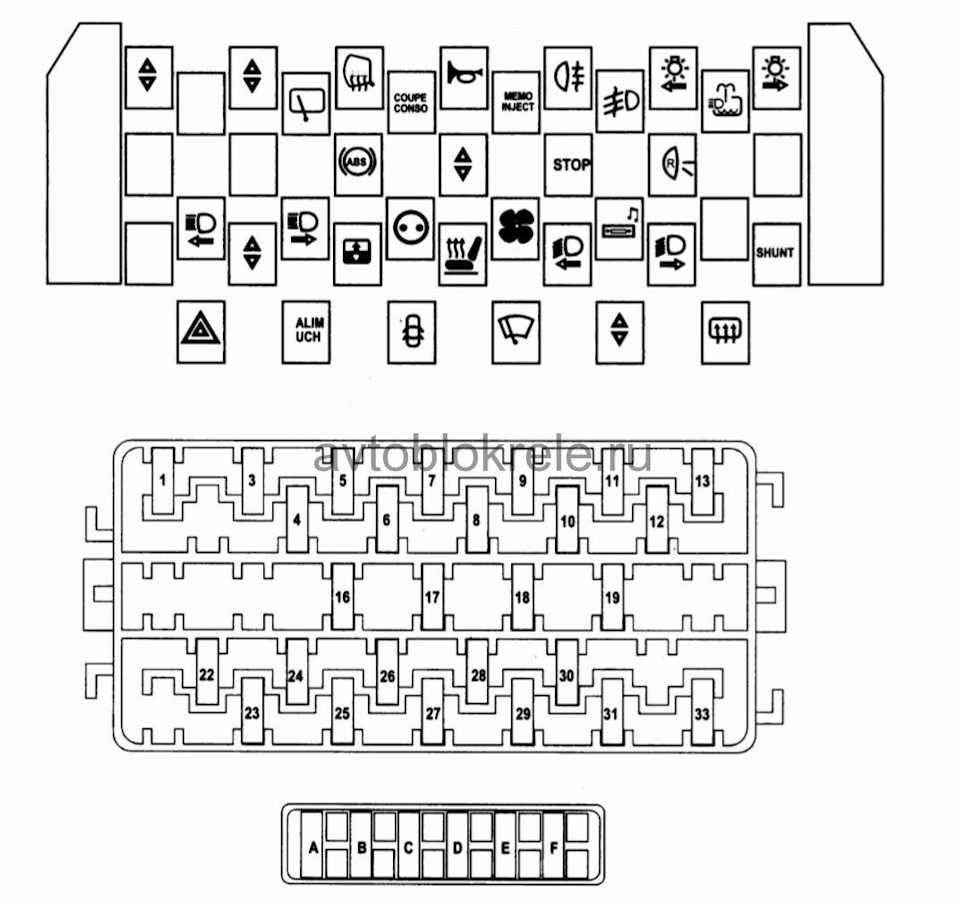

Схема блока предохранителей под капотом Рено Сценик 2

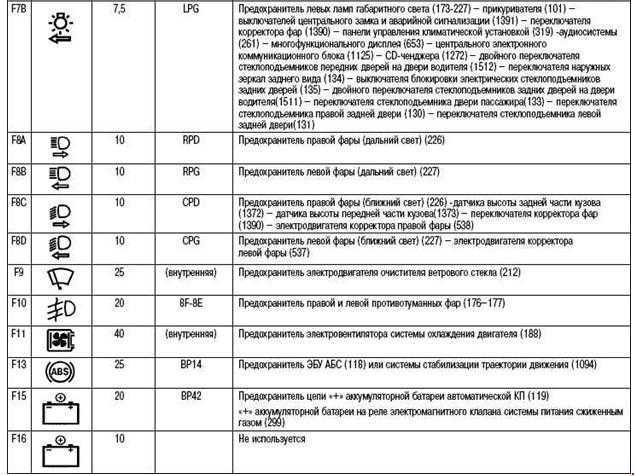

Описание

3	25А Тяговое реле стартера
4	10А Муфта включения компрессора кондиционера
5A	15А Электрический замок рулевой колонки
5C	10А Лампы света заднего хода
5D	5А ЭБУ системы впрыска и электрозамок рулевой колонки («+» после замка зажигания)
5E	5А ЭБУ подушек безопасности и электроусилитель рулевого управления («+» после замка зажигания)
5F	7,5А «+» после замка зажигания (в салоне): индикатор положения рычага селектора, регулятор и ограничитель скорости, блок предохранителей и реле в салоне, реле дополнительного отопителя салона, диагностический разъем, зеркало заднего вида, датчик дождя и интенсивности солнечного облучения (в зависимости от модификации, ЭБУ, аудиосистема
5H	5А Автоматическая коробка передач
5G	10А Не используется (или «+» после замка зажигания на систему питания сжиженным газом, если она есть)
6	30А Элемент обогрева заднего стекла
7А	7,5А Правые габаритные огни, выключатель системы контроля парковки, выключатель системы стабилизации траектории, индикатор положения рычага селектора, ручка управления стояночным тормозом
B7	7,5А Левые габаритные огни, прикуриватель, выключатели центрального замка и аварийной сигнализации,  переключатель корректора фар, панель управления климатической установки, переключатель стеклоподъемника пассажирской двери, переключатель электро стеклоподъемников задних дверей, ЭБУ навигационной системы, нагревательные элементы сидений водителя и пассажира
8А	10А Правая фара (дальний свет)
B8	10А Левая фара (дальний свет)
8C	10А Ближний свет (правая фара), корректор фар, исполнительный механизм корректора правой фары, ЭБУ ксеноновых ламп
8D	10А Левая фара (ближний свет), исполнительный механизм корректора левой фары
9	25А Электродвигатель очистителя ветрового стекла
10	20А Противотуманные фары
11	40А Электровентилятор системы охлаждения двигателя (малая скорость)
13	25А ЭБУ АБС и системы стабилизации траектории
15	20А + аккумуляторной батареи на АКП (или система питания сжиженным газом, если она есть)
16	10А Не используется

Проблемы с электроникой: способ диагностики и решения

Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д. Для проверки предохранительных компонентов обычно применяют:

• визуальный осмотр;
• мультиметр;
• сканер Can Clip (потребуется ноутбук).

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

Блоки под капотом

Блок защиты и коммутации

Он расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

1. 10А Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А ЭБУ АБС/системы стабилизации траектории
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А Не используется
12. 7,5А ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода нагрев
15. 20А — ЭБУ коробки передач
16. 5А Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А ЦЭКБС
19. 25А — Стартер
20. — Не используется
21. 20А Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А Ближний свет (левая фара), электрокорректор
25. 20А Ближний свет (правая фара), электрокорректор
26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

• A Не используется
• B Реле подогревателя топлива
• C Реле света заднего хода
• D Не используется
• F1 — 80A блока управления погружными подогревателями
• F2 — 70A блока предпускового подогрева
• F3 Не используется
• F4 80A блока управления погружными подогревателями
• F5 60A / 40А реле электровентилятора
• F6 20А Реле подогревателя топлива
• F7 Не используется
• F8 30А реле электровентилятора
• F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

• F1 190A Стартер
• F2 50A блок предохранителей и реле в салоне
• F3 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 80A электроусилитель рулевого управления
• F6 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А дополнительный отопитель
6. 50А ЭБУ АБС/системы стабилизации траектории

Предохранители и реле в салоне

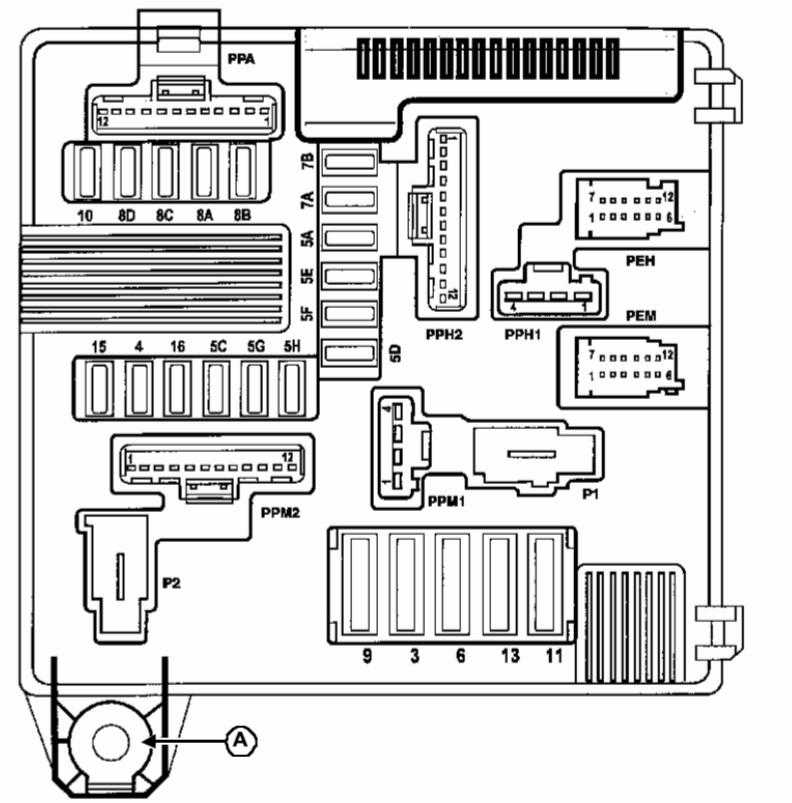

Основной блок

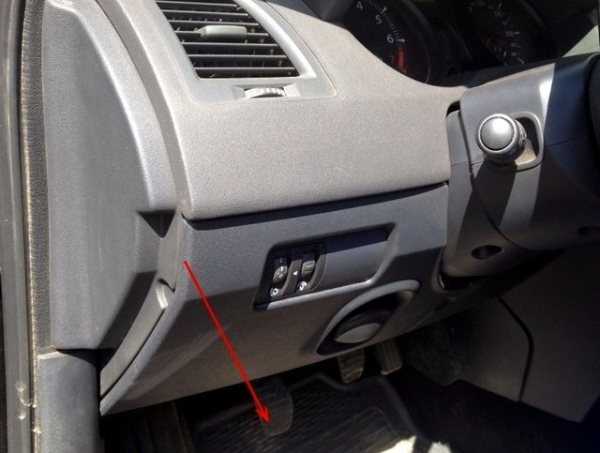

Он находится в панели приборов, слева.

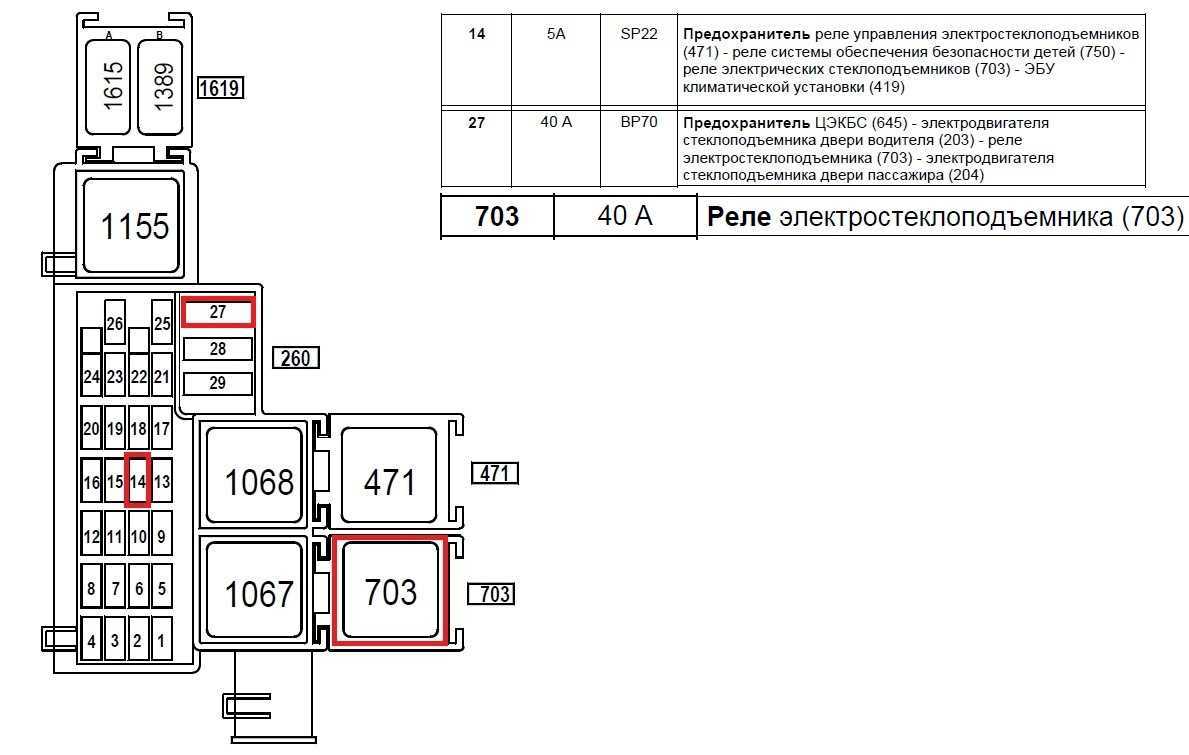

Фото схема

Назначение

1	40А предохранитель правого очистителя ветрового стекла
2	40А предохранитель левого очистителя ветрового стекла
3	10А прикуриватель
4	10А задняя розетка
5	10А розетка в багажном отделении
6	10А аудиосистема
7	5А электрообогрев наружных зеркал
8	10А стеклоомыватель, сигнализатор незакрытых дверей
9	30А автоматический стояночный тормоз
10	Резерв
11	25А электропривод сиденья, подрулевые переключатели
12	20А реле работающего двигателя
13	резерв
14	25А электро стеклоподъемник двери переднего пассажира
15	5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
16	25А электро стеклоподъемник правой задней двери
17	25А электро стеклоподъемник левой задней двери
18	10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
19	10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
20	5А блок управления климатической установкой
21	3А лампы подсветки зеркал в солнцезащитных козырьках
22	3А плафоны освещения салона, датчик дождя и освещенности
23	20А разъем прицепа
24	15А ЦЭКБС
25	резерв
26	10А система навигации, CD-чейнджер, аудиосистема
27	20А аудиосистема, блок управления стояночным тормозом
28	резерв
29	резерв
30	15А ЦЭКБС, указатели поворота
31	10А ЦЭКБС
32	30А электро стеклоподъёмник двери водителя
33	25А ЦЭКБС, центральный замок
34	30А ЭБУ мультиплексной сети двери пассажира
35	15А часы, указатель температуры наружного воздуха, дисплей телефона
36	15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
37	10А сигналы торможения, блок управления электрооборудованием
38	30А автоматический стояночный тормоз
39	Резерв
40	40А электровентилятор климатической установки, щиток приборов
41	25А электропривод люка
F42	40А обогрев заднего стекла

• A 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• B 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• C 40C — реле обогрева заднего стекла
• D 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Блок предохранителей Рено Трафик 3

Схема блока под капотом

Описание

1. Аккумуляторная батарея (с электронной системой ключей)
2. Защита от скачка напряжения АКБ (с электронной системой ключей)
3. Система вентиляции и отопления
4. Адаптация
5. Адаптация
6. Система вентиляции и отопления
7. Дополнительный отопитель и вентиляция, кондиционер воздуха
8. Дополнительный отопитель и система вентиляции
9. Электрически регулируемые наружные зеркала заднего вида
10. Подогрев наружных зеркал заднего вида
11. Радио, мультимедиа, наружные зеркала, диагностический разъем
12. Мультимедиа, сцепка прицепа
13. Освещение салона, защита аккумуляторной батареи от разрядки
14. Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
15. Огни аварийной сигнализации, указатели поворота
16. Центральный замок
17. Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
18. Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
19. Звуковая сигнализация, звуковой сигнал, освещение и очистители.
20. Щиток приборов
21. Выключатель системы освещения
22. Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
23. Главная батарея АРС
24. Огни движения задним ходом
25. Выключатель стоп-сигналов
26. Впрыск топлива, стартер
27. Подушки безопасности, замок рулевой колонки
28. Сервопривод стекла передней двери со стороны пассажира
29. Усилитель рулевого управления
30. Стоп-сигналы
31. Защита от скачка напряжения АКБ (с электронной системой ключей)
32. Сервисный дисплей
33. Прикуриватель, силовой вывод
34. Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
35. Стоп-сигналы, ABS, иммобилайзер
36. Освещение салона, кондиционер воздуха
37. Запуск с электронной системой ключей
38. Очиститель заднего стекла
39. Предупреждающий зуммер
40. Силовой вывод в багажном отделении
41. Сервопривод стеклоподъемника передней двери с водительской стороны
42. Задний силовой вывод
43. Запуск, электронный блок управления системами автомобиля
44. Подогрев сидений
45. Отопитель, кондиционер воздуха
46. Очиститель ветрового стекла
47. Тахограф.

Где находится блок предохранителей на Рено Сценик 1, 2 и 3: схема — Диабло

Он защищает от перегрузки такие компоненты Рено, как:

Renault Scenic 2

Буду очень признателен за Ваше участие в обсуждении статьи. Во-первых, так исключена возможность короткого замыкания. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники.

Характеристики блока предохранителей на автомобиле Рено Сценик 1,2,3. Месторасположение блока, особенности его ремонта и обслуживания. …

Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Во-первых, так исключена возможность короткого замыкания.

Также на эту тему вы можете почитать:

реле и предохранители

А в пути, на дороге всякое случается….. Ну, достаточно лирики, приступаем к работе.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его. Выкручиваем эти саморезы, снимаем крышку Снимаем клеммы Вот он — блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Снимаем клеммы с аккумулятора. Не забудьте вытащить ключи из замка зажигания и убрать их салона.

Были случаи, когда при сборке, накидываешь клеммы, а центральный замок — щелк и все двери закрыты. Так ведут себя некоторые сигнализации при подачи питания. Я еще снял с минусовой клеммы указанный провод, он короткий и мешает в дальнейшем отодвинуть клемму в сторону. Снимаем кронштейн крепления аккумулятора и вытаскиваем батарею.

Нужно снять разъемы с датчика уровня тормозной жидкости и датчика массового расхода воздуха.

При снятых больше свободы перемещения для жгута. Этот узел обеспечивает безопасность такому электрооборудованию: Защита цепей питания Такое устройство находится под защитно-коммутационным блоком.

Чтобы добраться к нему, требуется повторить описанный выше алгоритм

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока — до 70 А

Замена предохранителя под капотом Рено Меган 2

Защита плюсовой цепи Находится возле плюсовой клеммы аккумулятора и касается безопасной работы батареи. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т.

Для проверки предохранительных компонентов обычно применяют: Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат.

Оплаченные ссылки

Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах. Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени.

В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом. Следует помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях.

Предохранители и реле в салоне

Блочок с реле и предохранителями в салонном пространстве Рено Меган 1 поколения смонтирован с левой нижней стороны рулевого колеса.

(Ссылка на источник фото)

Схема плавких вставок блока Renault Megane Scenic 1 обеспечивает защиту следующих элементов:

Схема (Ссылка на источник фото) Кликните, чтобы увеличить

Кликните, чтобы увеличить

• 1, 3 – подъемники стекол задних дверей слева и справа соответственно (25 А);
• 2, 14, 15, 20, 21, 32 – не используется;
• 4 – омывающий комплекс и дворник стекла сзади (15 А);
• 5 – подогрев наружных зеркал (7.5 А);
• 6 – мультимедийная система, регулятор положения антенны и наружных зеркал заднего вида (15 А);
• 7 – сигнал (15 А);
• 8 – приборная панель и релейная часть охлаждающего вентилятора радиатора ДВС (15 А);
• 9 – ПТФ сзади (5 А);
• 10 – противотуманные фары (15 А);
• 11, 13 – передние и задние габаритные огни по левой и правой стороне соответственно (7.5 А);
• 12 – омывающий комплекс передней оптики (10 А);
• 16 – ABS (5 А);
• 17, 23 – подъемники стекол передних дверей справа и слева соответственно (25 А);
• 18 – стоповые огни, управляющая программа автоматической трансмиссии, релейная часть приводов стеклоподъёмников (15 А);
• 19 – огни заднего хода, многофункциональная управляющая программа 1 (15 А);
• 22, 24 – левая и правая лампочка дальнего света (10 А);
• 25 – крышной люк, кондиционер (20 А);
• 26 – разъем для питания вспомогательного оборудования (10 А);
• 27 – подогревательный комплекс кресел (15 А);
• 28 – система отопления и кондиционирования (20 А);
• 29, 31 – левая и правая лампочка ближнего света (10 А);
• 30 – мультимедийный комплекс, предохранитель прикуривателя (15 А);
• 33 – перемычка фары.

В нижней части блочка смонтированы дополнительные устройства с плавкими вставками:

• A – поворотники, световое оповещение аварийной остановки (15 А);
• B – многофункциональный управляющий блочок 1 (5 А);
• C – центральный замок (20 А);
• D – дворники стекла спереди (20 А);
• E – подъемники стекол в дверях (25 А);
• F – система подогрева стекла сзади и наружных зеркал (30 А).
• Также на тыльной стороне силового блочка в салоне Рено Меган 1 поколения смонтированы реле:
• A – насос подачи омывающей жидкости на переднюю оптику;
• B – ДХО;
• C – габаритные огни;
• D – основное реле дневных ходовых огней.

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

Фото — схема

p, blockquote 33,0,0,0,0 —>

1	40А предохранитель правого очистителя ветрового стекла
2	40А предохранитель левого очистителя ветрового стекла
3	10А прикуриватель
4	10А задняя розетка
5	10А розетка в багажном отделении
6	10А аудиосистема
7	5А электрообогрев наружных зеркал
8	10А стеклоомыватель, сигнализатор незакрытых дверей
9	30А автоматический стояночный тормоз
10	Резерв
11	25А электропривод сиденья, подрулевые переключатели
12	20А реле работающего двигателя
13	резерв
14	25А электро стеклоподъемник двери переднего пассажира
15	5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
16	25А электро стеклоподъемник правой задней двери
17	25А электро стеклоподъемник левой задней двери
18	10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
19	10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
20	5А блок управления климатической установкой
21	3А лампы подсветки зеркал в солнцезащитных козырьках
22	3А плафоны освещения салона, датчик дождя и освещенности
23	20А разъем прицепа
24	15А ЦЭКБС
25	резерв
26	10А система навигации, CD-чейнджер, аудиосистема
27	20А аудиосистема, блок управления стояночным тормозом
28	резерв
29	резерв
30	15А ЦЭКБС, указатели поворота
31	10А ЦЭКБС
32	30А электро стеклоподъёмник двери водителя
33	25А ЦЭКБС, центральный замок
34	30А ЭБУ мультиплексной сети двери пассажира
35	15А часы, указатель температуры наружного воздуха, дисплей телефона
36	15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
37	10А сигналы торможения, блок управления электрооборудованием
38	30А автоматический стояночный тормоз
39	Резерв
40	40А электровентилятор климатической установки, щиток приборов
41	25А электропривод люка
F42	40А обогрев заднего стекла

• A 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• B 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• C 40C — реле обогрева заднего стекла
• D 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут находится 3 реле дополнительного подогрева.

Блоки под капотом

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

1. 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А – Насос омывателя фар
4. 20А – Противотуманные фары
5. 10А – Дальний свет (левая блок-фара)
6. 10А – Дальний свет (правая блок-фара)
7. 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А – Блоку правления ABS, ESP
9. 30А – Передний стеклоочиститель
10. 10А – Блок управления подушками безопасности
11. 20А – Не используется
12. 7,5А – ЭБУ коробки передач
13. 25А – Система управления двигателем
14. 15А – Датчики концентрации кислорода – нагрев
15. 20А – ЭБУ коробки передач
16. 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А – Блок управления электрооборудованием
19. 30А – Стартер
20. – Не используется
21. 20А – Топливный модуль, катушки зажигания,  ЭБУ системы питания сжиженным газом
22. 10А – Электромагнитная муфта компрессора кондиционера
23. 5А – ЭБУ системы впрыска
24. 20А – Ближний свет (левая фара), электрокорректор
25. 20А – Ближний свет (правая фара), электрокорректор
26. – Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

• A – Не используется
• B – Реле подогревателя топлива
• C – Реле света заднего хода
• D – Не используется
• F1 – 80A блока управления погружными подогревателями
• F2 – 70A блока предпускового подогрева
• F3 – Не используется
• F4 – 80A блока управления погружными подогревателями
• F5 – 60A / 40А реле электровентилятора
• F6 – 20А Подогревателя топлива
• F7 – Не используется
• F8 – 30А реле электровентилятора
• F9 – Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

• F1 – 190A Стартер
• F2 – 50A блок предохранителей и реле в салоне
• F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 – 80A электроусилитель рулевого управления
• F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

1. 70А – дополнительный отопитель салона
2. 80А – блок предохранителей и реле в салоне
3. 80А – блок предохранителей и реле в салоне
4. 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А – дополнительный отопитель
6. 50А –  ЭБУ АБС с ESP

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если есть что добавить – пишите в комментарии.

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

Фотография

Схема

Назначение

Блок защиты цепи силового питания (777)
1A	Резерв
1B	70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C	60A Реле погружных подогревателей 1 и 4
1D	60A Реле погружных подогревателей 2 и 3
1E	Резерв
1F	60A Вентилятор системы охлаждения – реле
Блок защиты цепи двигателя (1834)
1	25A ЭБУ системы впрыска
2	15A Цепь питания системы двигателя
3	10A Электромагнитная муфта компрессора кондиционера
4	20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A	60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B	Резерв
2C	60A Реле 1 и 2 “+” после замка зажигания, Реле дополнительного отопителя салона
2D	60A Блок предохранителей салона, Охранная сигнализация
2E	Резерв
2F	40A Электро вентилятор отопителя и кондиционера

Наличие тех или иных элементов зависит от комплектации автомобиля.
