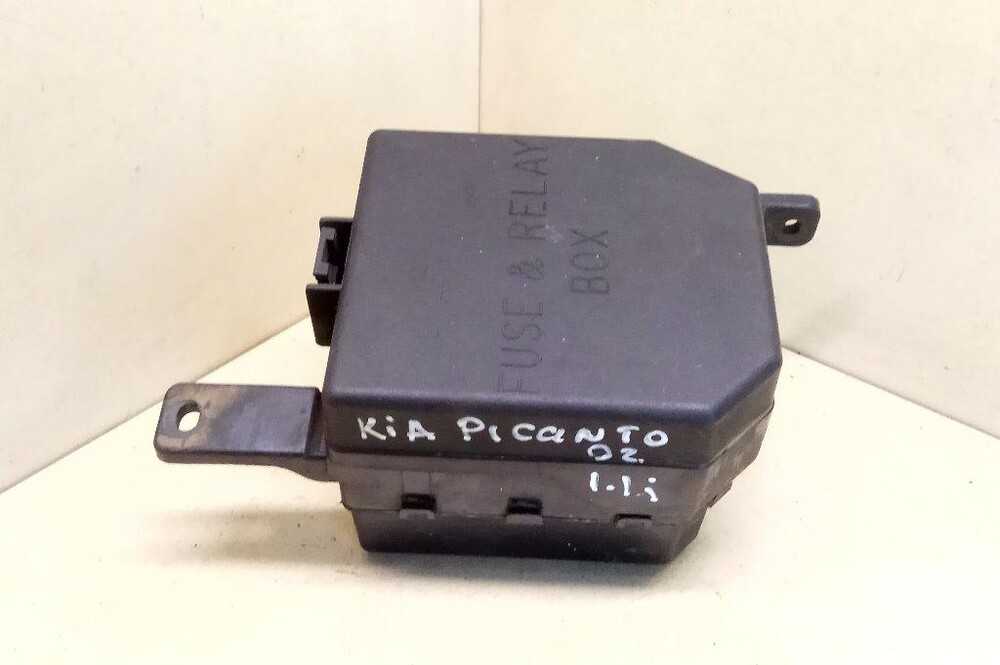

Kia picanto 1

Основной блок предохранителей и реле под капотом Киа Соренто 1

Схема блока предохранителей Киа Соренто 1 (бензиновый двигатель)

Описание

ТОПЛИВО	15А Реле топливного насоса
РОГ	Реле сигнала 15А
ГОЛОВА (привет)	15А Фара, световой блок
ГОЛОВОЙ ВНИЗ)	Маяк 15А
СТИРКА H / LP	20А Омыватели фар
H / BURNS	Топливный обогреватель кабины 20А
ЭБУ	10A ЭБУ двигателя и АКПП, система управления электровентилятором
02 (DN)	Датчик кислорода задний 15А
02 (ВВЕРХ)	15А Передний кислородный датчик
P / TRN	10А Главное реле, генератор
P / W (LH)	25А Электроуправление левых боковых стекол
P / W (RH)	25А Электроуправление правыми боковыми стеклами
DEF	Реле нагревателя 25А
ГЛАВНЫЙ	Генератор 120А
IGN1	Ключ зажигания 40А
IGN2	Реле стартера 30А, ключ зажигания
Брюшные мышцы	Блок управления АБС 40А
F / BLW	30А Реле переднего вентилятора
F / FOG	15А Реле передней противотуманной фары
ВОСТОК	15А ДХО, освещение номерного знака, габаритные огни, указатели поворота

Реле

ИНЖЕКТОР	15А Блок управления двигателем, электромагнитный клапан системы рециркуляции ОГ (при наличии), реле нагревателя
BTN1	Предохранитель 40A AMBIENT 10A, предохранитель TCCS 20A, предохранитель STOP 15A, розетка
BTN2	20A Задний противотуманный фонарь, Сиденье водителя с электроприводом, Переднее сиденье с подогревом
BTN3	40А Ж / СХД 15А, Д / Блок. Hazard 15A, S / Roof 20A, OBD-II 10A, предохранитель водительского сиденья
CD / FAN (C / FAN2)	30A Реле кондиционера, реле охлаждающего вентилятора (HI)
ОБЪЕМ ПАМЯТИ	10A ETACS, кластер, блок управления ECAT, кондиционер, универсальный счетчик
АУДИО	Предохранитель 20А Блок памяти 10А, блок управления очистителем заднего стекла, устройство звуковоспроизведения
(ВОСТОК)	15A Реле противотуманных фар, фонарь освещения номерного знака, комбинированный фонарь заднего хода, габаритный свет
ИЛЛЮМ	Блок DRL 10A, Подсветка, Выключатель блока зажигания, Прикуриватель, Аварийный выключатель, Часы, Комбинация приборов, Многоцелевой счетчик, Выключатель стеклоподъемника, Выключатель заднего обогревателя, Выключатель заднего стеклоочистителя и омывателя, Повторитель звука

Схема дополнительный блока (дизельные двигатели)

Здесь вы найдете предохранители и реле, отвечающие за работу двигателя (GLOW — свечи накаливания, W / HTR — дополнительный нагреватель).

Блоки под капотом

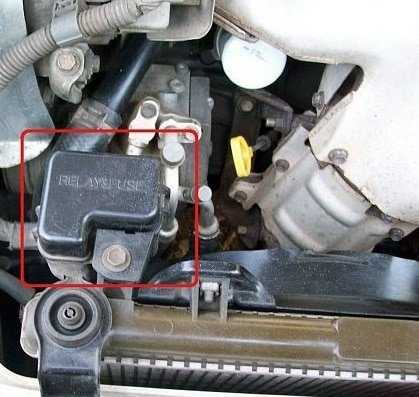

Расположение блоков

Toyota Ipsum

Схема

Расшифровка

1. правый передний датчик SRS
2. релейный блок нет. 5 (ZS-TE)
3. репы штамм №5 (3S-FE)
4. реле свечей накаливания
5. блок предохранителей и реле в моторном отсеке, блок предохранителей, блок реле №2
6. передний левый датчик SRS

Toyota Picnic

Схема

Деловое свидание, встреча

1. реле омывателя фар
2. релейный блок нет. 7
3. блок предохранителей
4. монтажный блок для предохранителей и реле в моторном отсеке,
5. коробка реле в моторном отсеке.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 — Замок зажигания	30 А
AM 2, FUEL HTR — Замок зажигания, подогреватель топлива	30 А
РАД №1 — Магнитола	15 А
PWR 2 — Стеклоподъемник водителя	30 А
ALT-S — Генератор	5 А
КУПОЛ — Внутреннее освещение, местное освещение, освещение багажного отделения, часы	10 А
HEAD (LH) — Фара (левая)	15 А
ГОЛОВА (правая) — фара (правая)	15 А
EFI — Система впрыска топлива	15 А
РОГ — Звуковой сигнал	10 А
HORN, HAZ — Звуковой сигнал, сигнализация	15 А
ACC SOCKET, PWR OUTPUT — Гнездо (ствол)	15 А
EFI — Реле системы впрыска
ST — Реле стартера
HORN — сигнальное реле
ГОЛОВА — Реле фар
ENG MAIN — Реле главного двигателя
FAN — Реле вентилятора радиатора
HTR — реле обогревателя
ALT — Генератор	120А
HTR — Нагреватель	50А
АБС — АБС	60А

Фотографический пример исполнения

Расшифровка

• ABS — реле ABS
• ABS MTR — реле мотора ABS
• HEAD LO — предохранитель фары

Отдельно на внешней стороне блоков можно закрепить некоторые дополнительные элементы, например на переборке моторного отсека на фото (Пикник №21), (Ипсум №16): реле фар и реле поворотников.

Каталожный номер релейных элементов

Схема предохранителей

Ниже приведены схемы установки элементов, актуальных для модификаций типа бензин и дизель, выпущенных до 1999 года.

Описание элементов подкапотного модуля.

Предохранители:

Номер	Описание
1	Силовой предохранитель главной бортовой цепи.
2	Электропривод вентилятора радиатора
3	АБС/ТЦС
4	Подача зажигания
5/6	Обогрев ветрового стекла для правой и левой стороны автомобиля.
7	Контроль работы АБС
8	Электромагнитная муфта компрессора кондиционера, подогрев сидений
9	Для дизеля магнитный клапан холодного пуска, либо модуль ЕЕС
10	Клемма замка зажигания
11	ЭБУ и память ЕЕС
12	Звуковой сигнал и питание сигнализации
13	Лямбда-зонд
14	Электрическая часть бензонасоса
15/16	Ближний свет с правого и левого борта соответственно
17/18	Аналогично для дальнего света

Также здесь установлены релейные выключатели:

Номер	Назначение
1	Питание ламп ДХО
2/5	Высокая/низкая скорость вращения вентилятора охлаждения радиатора
3	Питание электронных систем кондиционера
4	Питание муфты кондера
6	Активация стартера
7	Звуковой сигнал
8	Топливный насос
9/10	Включение ближнего/дальнего света фар головной оптики.
11	Главное реле
D1	Предохранительный диод защиты от обратных токов.

Отдельно следует рассмотреть салонный модуль.

Здесь производитель продолжает нумерацию предохранителей.

Номер	Описание
19	Привод питания электрики зеркала заднего вида
20	Очиститель/омыватель ветровых стекол
21	Привод стеклоподъемников и люка крыши
22	Модуль управления АБС
23	Поворотники, круиз контроль, приборная панель, подогрев форсунок омывателя, подогрев топливного фильтра
24	Стоп-сигналы
25	Центральный замок, противоугонка
26	ПТФ
27	Прикуриватель
28	Насос омывателя фар
29	Подогрев задних сидений
30	ЭСУД, приборка, часы
31	Подсветка приборной панели
32	Аудиосистема (магнитола)
33/35	Габаритные огни для левого/правого борта соответственно
34	Подсветка салона, привод зеркал и открывания крышки багажника
36	Магнитола и ее усилитель, подушки бехопасности
37	Питание на реле печки
38	Подушка безопасности

Также в панели имеется несколько релюшек

Порядковый номер	Описание
12	Освещение салона
13	Подогрев заднего стекла
14	Вентилятор печки
15	Выключатель дворников
16	Питание системы зажигания
D2	Защита от обратных токов.

Предохранитель прикуривателя

За подачу напряжения на штатную розетку отвечает элемент 27 салонного модуля. Нередко замена усложняется тем, что некоторые водители модернизируют агрегат для совместимости с высоконагруженным оборудованием (зарядками, компрессором и прочее). Для этого от аккумулятора напрямую протягивается магистраль с врезанным в нее предохранителем. Аналогично в машине может быть установлена дополнительная розетка, что усложняет процесс обслуживания.

Кондиционер

При наличии системы кондиционирования воздуха, элемент блока управления устанавливается в подкапотном модуле под номером 8. В некоторых версиях, место установки детали может незначительно отличаться.

За работу ламп головной оптики отвечают вставки 15/16 для левого и правого борта.

Предохранитель замка багажника

Если не открывается крышка, есть вариант проверить элемент 34, находящийся в салоне. Вставка отвечает за напряжение на электропривод замка.

Предохранитель габаритов

Система питания огней выведена на две независимые магистрали. Это сделано для безопасности движения в ночное время суток. На авто первого поколения за ветки по левому и правому борту отвечают предохранители 33/35.

Подогрев сидений

Подача напряжения на обогреватели передних кресел выполняется от элемента 32, смонтированного в салоне автомобиля.

Где находятся блоки предохранителей на Пежо Партнере 2-го поколения

Презентация 2-й генерации Peugeot Partner состоялась в 2007 г., а к покупателям первые автомобили отправились в 2008 г. с двигателями на бензине и дизельном топливе.

Машины выпускались в виде нескольких модификаций:

• грузопассажирской «Типи»;
• цельнометаллического фургона Б9.

В 2010 г. начались их поставки в Россию. С 2020 г. сборка была налажена на калужском предприятии «ПСМА Рус», с 2021 г. там же собирали Citroën Berlingo.

В 2012 г. автомобиль пережил рестайлинг, который заключался в косметических улучшениях. В 2013–2014 гг. также происходили незначительные изменения в экстерьере и интерьере. В 2015 г. на машине появились новые силовые агрегаты.

Под капотом авто

Расположение основного блока с предохранителями на Peugeot Partner B9 или Tepee не изменилось. На клемме АКБ появился дополнительный модуль с силовыми плавкими вставками.

Блоки в автомобильном салоне

Салонный модуль находится в том же месте. Рядом с ним можно найти вспомогательную плату для опционального оборудования.

Блоки под капотом

В моторном отсеке может быть несколько блоков предохранителей и реле:

1. Главный блок предохранителей
2. Вспомогательное
3. Реле

Основной блок

Находится с левой стороны под капотом, рядом с аккумулятором. Фактическая работа будет проходить на вашем защитном покрытии.

Принципиальная схема

Заказ

• ABS — 60A Антиблокировочная тормозная система (ABS)
• EGI MAIN RELAY — реле управления двигателем
• MAIN — главный предохранитель 100A
• COLING FAG реле NO1 — реле вентилятора охлаждения
• BTN — 60A дверные замки, сиденья с электроприводом
• DIM LH — левый ближний свет 15A
• СТОП — стоп-сигнал 30A
• HAZARD — сигнальная лампа предупреждения об опасности 30A
• реле звукового сигнала — реле звукового сигнала
• DIM RH — 15A правый ближний свет фар
• ОТОПИТЕЛЬ — 40A нагреватель, кондиционер
• COMB SW — 15A под рулевой колонкой выключатели индикаторов и стеклоочистителей
• F.FOG RELAY — реле передних противотуманных фар
• Система впрыска топлива EJI INJ — 30A
• R.FOG RELAY — реле задних противотуманных фонарей
• реле цепи — реле бензонасоса
• R.FOG — задние противотуманные фары 15A
• COLING FAG — вентилятор охлаждения 30A
• DEFOG — 40A обогреватель заднего стекла
• AIR COND RELAY — реле кондиционера воздуха
• Кондиционер воздуха — 30A

Дополнительный блок

Принципиальная схема

Идентификация

• MAIN LH — 15A Левая фара
• FOG — 20A Противотуманный свет
• TAIL LH — 15A Левый боковой фонарь
• TAIL RH — 15A Правая фара
• MAIN RH — 15A Правая фара
• Сигнал — 15A

Реле

В зависимости от региона поставки отдельные реле расположены как возле основного блока, так и с правой стороны моторного отсека.

Могут быть реле вентилятора охлаждения, реле печки, реле противотуманных фар и т.д.

Блоки под капотом

Основной блок

Находится в левой части моторного отсека.

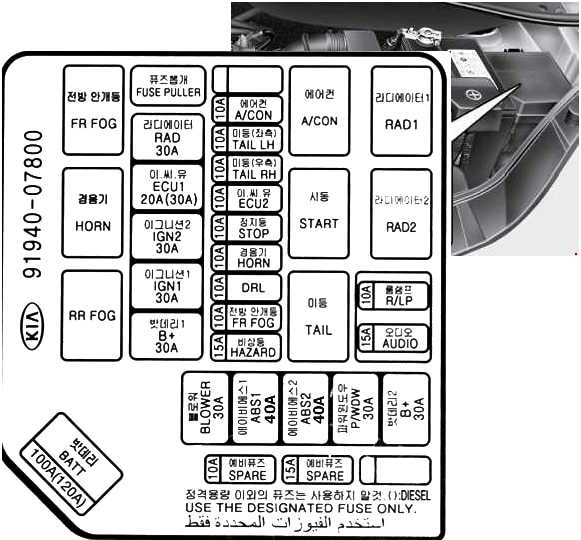

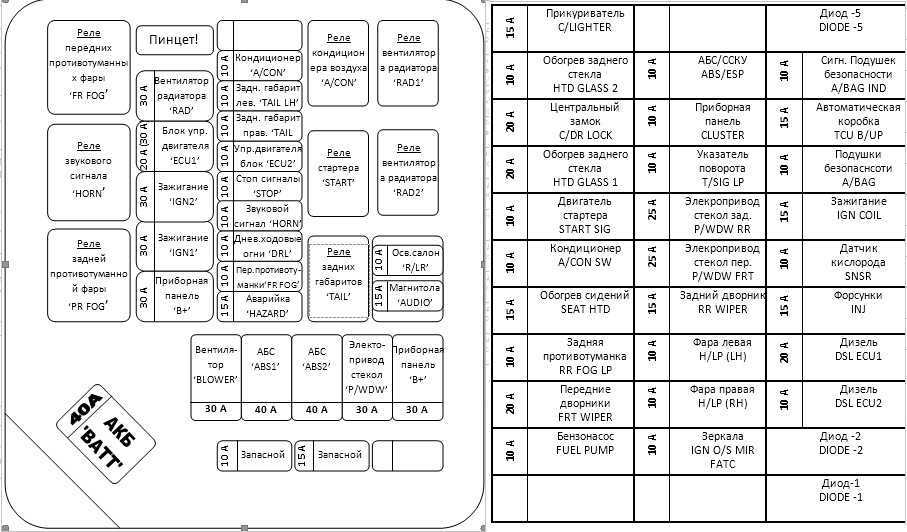

Схема

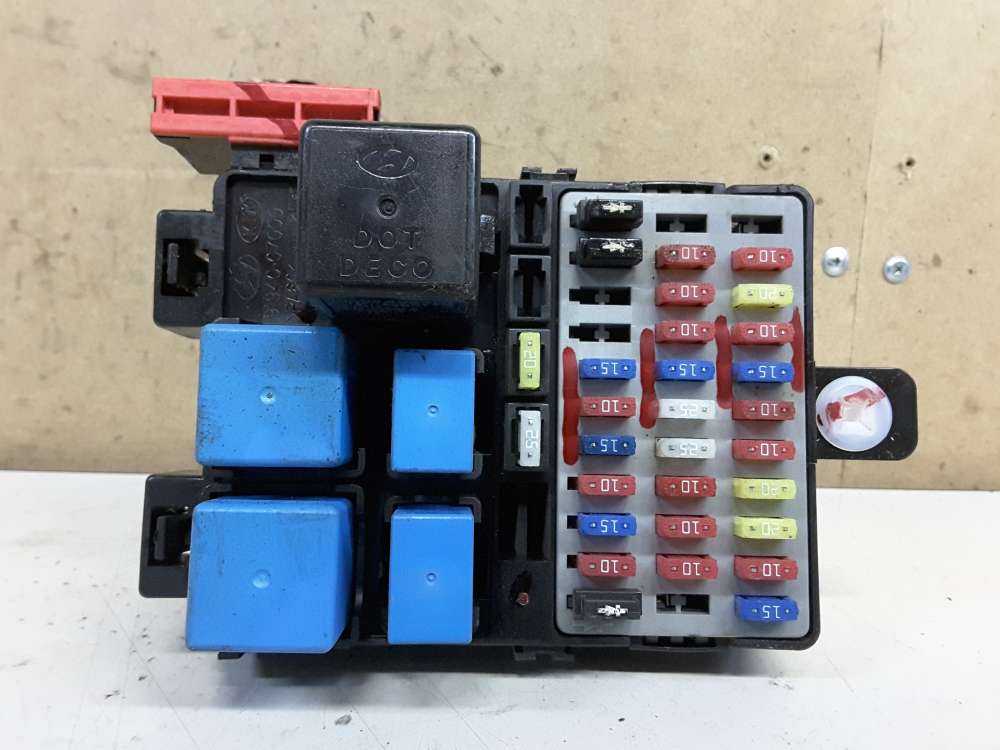

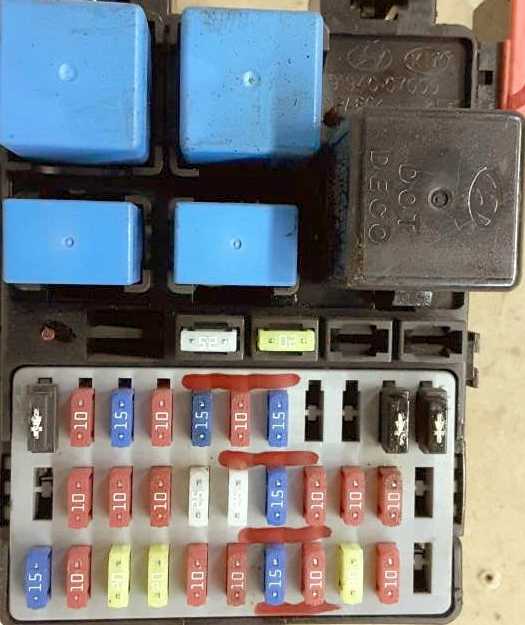

Фотография

Назначение

ECU1	20/30А Блок управления двигателем
STOP	10А Стоп-сигнал
FR/FOG	10А Передняя противотуманная фара
A/CON	10А Кондиционер воздуха
HORN	10А Звуковой сигнал
ECU2	10А Блок управления двигателем
SPARE	10А Запасной предохранитель
SPARE	15А Запасной предохранитель
ABS2	40А Анти блокировочная тормозная система
ABS1	40А Анти блокировочная тормозная система
B+	30А Приборная панель B+
BLOWER	30А Вентилятор
IGN1	30А Зажигание
IGN2	30А Зажигание
TAIL LH	10А Задний габаритный фонарь (левый)
TAIL RH	10А Задний габаритный фонарь (правый)
DRL	10А Дневные ходовые огни
HAZARD	15А Аварийная световая сигнализация
R/LP	10А Лампа освещения салона
AUDIO	15А Аудиосистема
P/WDW	30А Стекло с электроприводом
RAD	30А Вентилятор радиатора
BATT	100/120А Генератор, Батарея
FR FOG	Реле передних противотуманных фар
A/CON	Реле кондиционера воздуха
HORN	Реле звукового сигнала
START	Реле стартера
RAD1	Реле вентилятора радиатора
RAD2	Реле вентилятора радиатора
RR FOG	Реле заднего противотуманного фонаря
TAIL	Реле заднего габаритного фонаря

Дополнительный блок

Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.

Обозначение

MDPS	80А Рулевое управление с электроприводом
FFHTS	30А Датчик температуры нагревателя топливного фильтра
GLOW PLUG	30А Свеча предпускового прогрева
MDPS	80А Рулевое управление с электроприводом
PTC HTR1	40А Дополнительный нагреватель 1
PTC HTR2	40А Дополнительный нагреватель 2
PTC HTR3	40А Дополнительный нагреватель 3

Главный предохранитель

На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

А если есть что добавить, пишите в комментарии.

Расположение предохранителей на Peugeot Partner 1-го поколения

Дебют 1-го поколения французского микровэна Peugeot Partner состоялся в 1996 г. Автомобиль производили в Испании, Португалии и Аргентине. Параллельно начались продажи соплатформенника Citroen Berlingo.

На них ставили бензиновые агрегаты на 1,6 л и 2 л, а также дизельные моторы на 1,4 л (75 л.с., модификация М59), 1,6 л (106 л.с.). Позднее появился турбодизель на 1,9 л (69 л.с.).

В 2002 г. состоялся рестайлинг. Он заключался в обновлении бамперов, радиаторной решетки, внутренней отделки. На дорогих модификациях появился кенгурин, окрашенный в цвет кузова.

В 2004 г. в продаже появилась внедорожная версия Escapade. В 2006 г. на «каблучок» начали устанавливать турбированный автодизель HDi мощностью 75 или 90 л.с.

Коммутационные переключатели и предохранители на Пежо Партнере скомпонованы на печатных платах. Они находятся в защитных пластиковых боксах в нескольких точках кузова.

В двигательном отсеке

Чтобы добраться до блока в моторном отсеке, нужно выполнить такие действия:

1. Поднять и закрепить на газовых упорах передний капот.
2. Найти черный пластиковый короб рядом с аккумулятором.
3. Убрать верхнюю панель, преодолевая сопротивление защелок.

Блок под капотом авто 1 поколения.

В автомобильном салоне

Поиск плавких вставок в салоне состоит из нескольких шагов:

1. Отпереть водительскую дверь.
2. Осмотреть приборную панель под рулевым колесом.
3. Отщелкнуть и снять крышку технического лючка.

Схемы блока предохранителей

Приборная доска

Распределение предохранителей в приборной панели

Описание	Номинальный ток	Защищенные компоненты
Стартовый сигнал	10А	Двигатель работает
RR FOG LP	10А	Задний противотуманный фонарь
A / CON SW	10А	Кондиционер
Группа	10А	Группа
SEAT HTD	15А	Подогрев сидений
C / Зажигалка	15А	Зажигалка
Подъемники	10А	Воздушные подушки
R / WIPER	15А	Стеклоочиститель заднего стекла
ABS	10А	Антиблокировочная тормозная система
Катушка зажигания	15А	Зажигание
T / SIG LP	10А	Лампа указателя поворота
СТЕКЛО HTD GLASS1	20А	Обогрев заднего стекла
HTD GLASS2	10А	Обогрев заднего стекла
P / WDW RR	25А	Электрические стеклоподъемники (задние)
IGN O/S MIR	10А	Наружное зеркало заднего вида
P / WDW FRT	25А	Стеклоочиститель ветрового стекла (передний)
Передний стеклоочиститель	20А	Передний стеклоочиститель
H / LP (LH)	10А	Фара (левая)
H / LP (RH)	10А	Фара (RH)
Топливный насос	10А	Топливный насос
ИНЖ	15А	Инъекция
S.T.	10А	Датчик O 2
Блокировка C / DR	20А	Центральный дверной замок
A / BAG IND	10А	Предупреждение о подушке безопасности
TCU B / UP	15А	Автоматическая коробка передач
DSL ECU1	20А	–
DSL ECU2	10А	–

Моторного отсека

Назначение предохранителей в моторном отсеке

Описание	Текущий рейтинг	Защищенный компонент
ECU1	20A (30A)	Блок управления двигателем
Остановить	10А	Парковочный фонарь
FR / FOG	10А	Передняя противотуманная фара
A / CON	10А	Кондиционер
Влажность	10А	Рог
ЭКУ2	10А	Блок управления двигателем
Дистанционное управление	10А	Запасной предохранитель
Запасные части	15А	Запасной предохранитель
Запасной предохранитель	10А	Запасной предохранитель
ABS2	30А	Антиблокировочная тормозная система
ABS1	30А	Антиблокировочная тормозная система
B +	30А	В группе В+
Кондиционер	30А	Воздуходувка
ǞǞǞǞǞ	30А	Зажигание
Зажигание	30А	Зажигание
Хвост влево	10А	Задний фонарь (левый)
Задний фонарь правый	10А	Задний фонарь (справа)
светодиодный свет	10А	Дневные ходовые огни
Опасность	15А	Аварийное освещение
R / LP	10А	Внутреннее освещение
Аудио	15А	Аудио
P / WDW	30А	Электрические стеклоподъемники
RAD	30А	Вентилятор радиатора
Аккумулятор	100A (120A)	Генератор, аккумулятор
F / FOG	–	Реле для передней противотуманной фары
A / CON	–	Реле для кондиционера
ROG	–	Реле зуммера
Начало	–	Реле двигателя стартера
RAD1	–	Реле вентилятора радиатора
РАД2	–	Реле вентилятора радиатора
RR FOG	–	Реле задних противотуманных фонарей
RR FOG	–	Реле задних противотуманных фонарей

Блок предохранителей дизельного двигателя

Расположение предохранителей в моторном отсеке (блок предохранителей только для дизельных двигателей)

Описание	Номинальный ток	Защищенный компонент
FFHTS	30А	Временный датчик нагревателя топливного фильтра
Ворота	80А	Пылающая вилка
MDPS	80А	Система рулевого управления с усилителем двигателя
ПТК HTR1	40А	Нагреватель ПТК 1
PTC HTR2	40А	Нагреватель PTC2
ПТК HTR3	40А	Нагреватель PTC3
