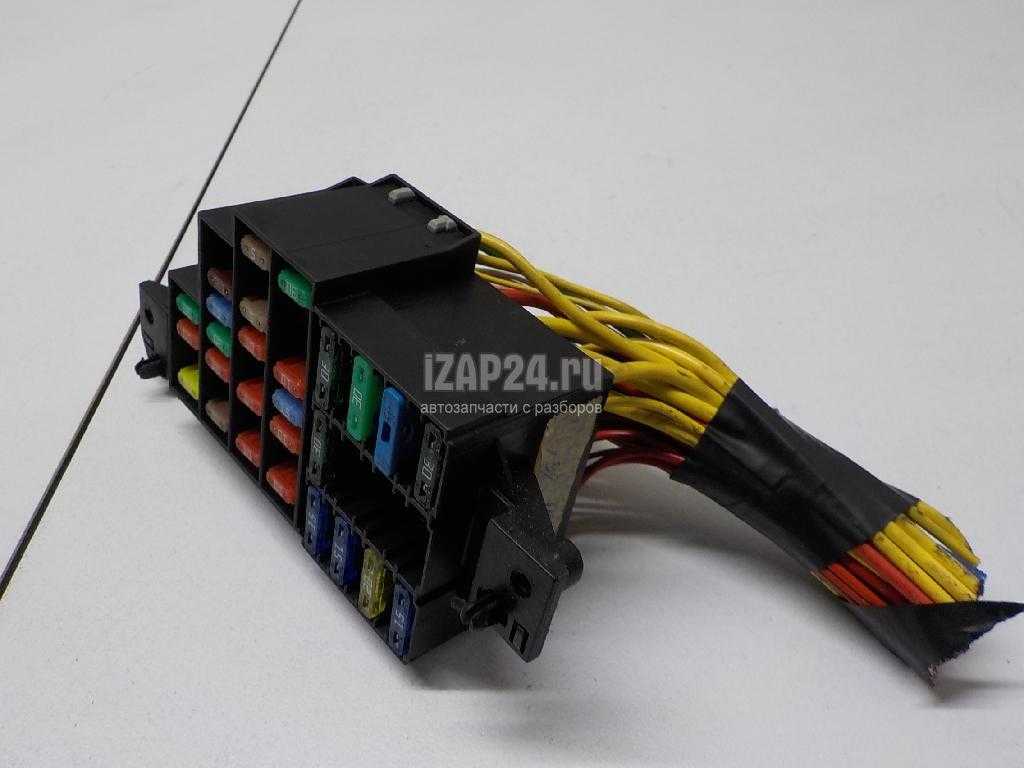

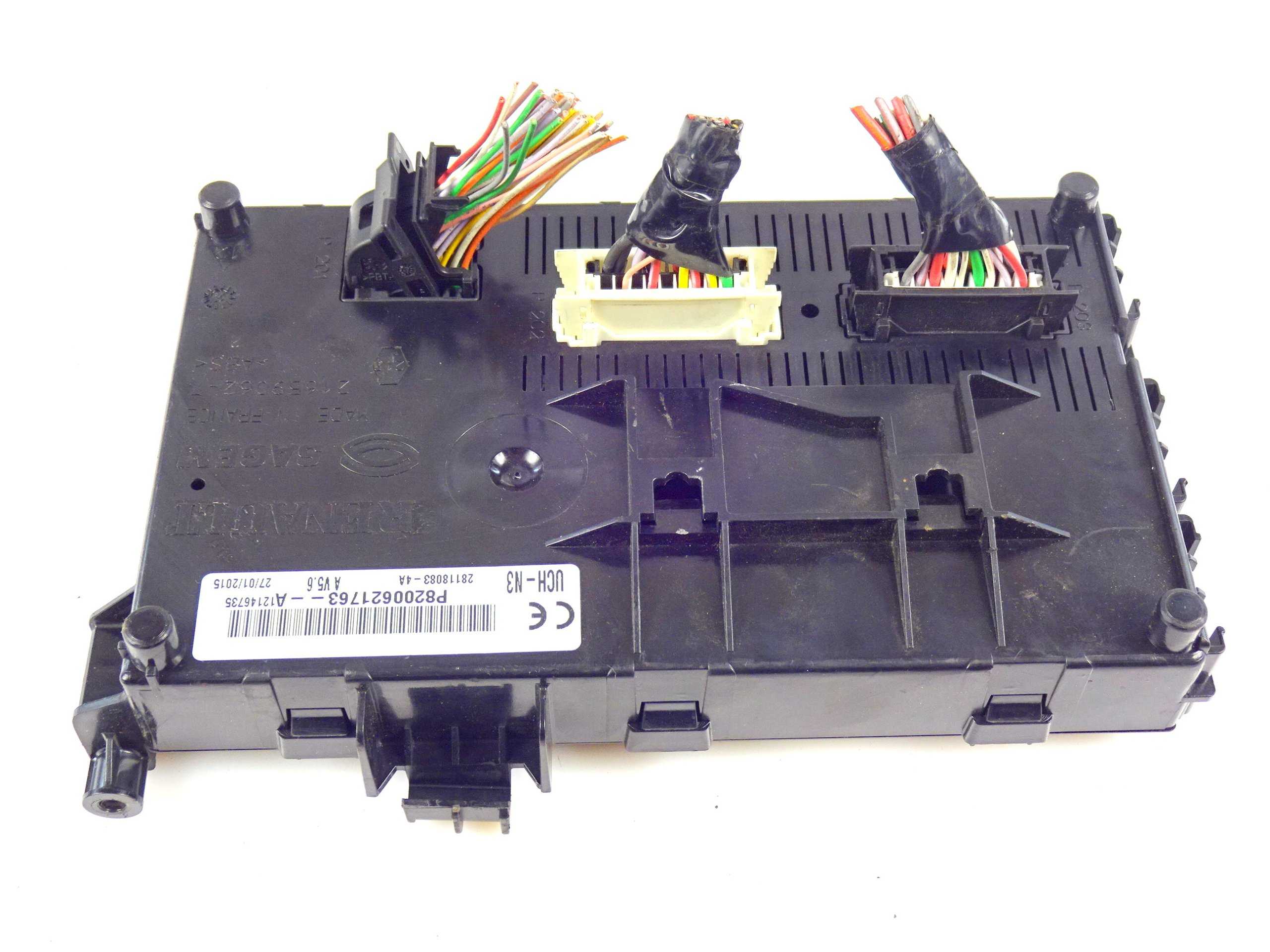

Предохранители и реле в салоне
Данный блок расположен с тыльной стороны панели приборов.
| 1 | 10А Левая фара (ближний свет) |
| 2 | 10А Правая фара (ближний свет) |
| 3 | 10А Электродвигатель очистителя ветрового стекла |
| 4 | 15А Выключатель света заднего хода |
| 5 | 15А Система впрыска |
| 6 | 15A Блок декодера |
| 7 | 5А Система впрыска |
| 8 | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9 | 30А Система впрыска |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Звуковой сигнал |
| 13 | 10А Противоугонная система |
| 14 | 10А Левые габаритные огни, подсветка органов управления |
| 15 | 10А Правые габаритные огни, подсветка органов управления |
| 16 | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17 | 30А Кондиционер |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А Противотуманные фары |
| 20 | 30А Обогрев заднего стекла |
| 21 | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22 | 15А Подушка безопасности |
| 23 | 30А Электростеклоподъемники |
| 24 | 10А Антиблокировочная система тормозов |
| 25 | 10А Диагностический разъем |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28 | 20А Ближний свет |
| 29 | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30 | 25А Центральный замок, комбинация приборов, диагностический разъем |

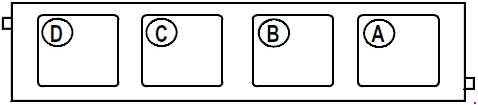

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.
- А — Реле очистителя заднего стекла
- B — Реле противотуманных фар
- С — Реле звукового сигнала
- D — Реле обогрева заднего стекла
В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Источник статьи: http://manuals.autocarbook.ru/bloki-predohraniteley-reno-simbol-i-rele-s-opisaniem-elementov-i-ih-shem/
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Renault Clio III, предохранители Renault Clio III, электросхема двигателя Renault Clio III, цветная электросхема Renault Clio III
4. Предохранители и реле – снятие и замена
Примечание: 1. Предохранители предназначены для разрыва цепи по достижении определенного значения, чтобы защитить компоненты и электрические провода, которые могут быть повреждены вследствие слишком высокой силы тока. Сила тока будет возрастать, если в цепи появились неисправности, обычно это ведет к короткому замыканию (смотрите раздел 2).
2. Главные предохранители расположены в блоке предохранителей под рулевым колесом.
3. Чтобы получить доступ к предохранителям, отсоедините крышку. Электрические цепи, которые защищают предохранители, отмечены на внутренней стороне крышки блока предохранителей.
4. Перегоревший предохранитель можно определить по расплавленному или поврежденному проводку.
5. Чтобы снять предохранитель, прежде всего, убедитесь, что соответствующая электрическая цепь отключена.
6. При помощи пластикового инструмента, который хранится в крышке блока предохранителей, извлеките предохранитель (смотрите иллюстрацию).
7. Обычно запасные предохранители в комплекте не идут, поэтому рекомендуется приобрести их у официально дилера.
8. Перед заменой перегоревшего предохранителя устраните причину неисправности в электрической цепи и всегда используйте только предохранитель подходящего номинала. Ни в коем случае не устанавливайте предохранитель более высокого номинала и не используйте проволоку или металлическую фольгу в качестве предохранителя, так как это может стать причиной более серьезных повреждений или даже возгорания.
9. Учтите, что предохранители имеют цветовую кодировку. Для получения подробной информации относительно номинала предохранителей и защищаемых ими цепей обратитесь к разделу 29 данного руководства.
| Цвет | Номинал |
| Оранжевый | 5 А |
| Красный | 10 А |
| Синий | 15 А |
| Желтый | 20 А |
| Прозрачный или белый | 25 А |
| Зеленый | 30 А |
Реле
10. Реле представляет собой электрический выключатель, который используется по следующим причинам.
А) Реле может выключать цепь высокой силы тока удаленно, таким образом, позволяя использовать не такие тяжелые провода и контакты выключателей.
В) Реле может получать более одного контрольного сигнала, в отличие от механического выключателя.
С) Реле оснащено функцией «таймера» — например реле периодического хода стеклоочистителей.
11. Реле расположены в салоне автомобиля под панелью облицовки с левой стороны. Снимите перчаточный ящик, чтобы получить к ним доступ.
12. Другие реле расположены в блоке защиты и выключения в моторном отсеке за левой фарой головного освещения.
13. Учтите, что ЦЭКБС выполняет большую часть функций выключения, которые обычно возлагались на реле.
14. Если в контуре, который контролируется реле, появились неисправности, и вы считаете, что причиной является реле, подайте на цепь питание. Если реле работает, вы должны услышать щелчки. В таком случае неисправны компоненты системы или электрические провода. Если реле на возбуждается, в таком случае, либо на него не подается напряжение, либо реле неисправно. Вы можете выполнить проверку путем замены (установив исправное реле), однако будьте предельно осторожны, некоторые реле внешне очень похожи, но при этом выполняют различные функции.
Предохранители и реле под капотом Рено Меган 1, Сценик 1
Монтажный блок в моторном отсеке расположен со стороны водителя, рядом с АКБ.
Схема блока предохранителей и реле под капотом Рено Сценик 1, Меган 1
Описание
| A | Реле топливного насоса |
| B | Реле системы управления двигателем |
| C | Реле 1 нагревателя охлаждающей жидкости |
| D | Реле электромагнитной муфты компрессора кондиционера |
| F | Реле стартера — автоматическая коробка передач |
| G | |
| H | |
| I | Реле 2 нагревателя охлаждающей жидкости |
| J | Реле электродвигателя вентилятора системы охлаждения — высокая скорость |
| K | Реле электродвигателя вентилятора системы охлаждения — низкая скорость |
| 1 | (30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра |
| 2 | (30А) Управление двигателем |
| 3 | (7,5A) Система кондиционирования |
| 4 | (3А) Система двух компонентной топливоподачи Bi-Fuel |
| 5 | (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel |
| 6 | (7,5А) Система управления АКПП, стартер |
| 7 | (7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра |
| 8 | (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel |
| 9 | Диод кондиционера |
| 10 | Диод кондиционера |
| 11 | (70А) Нагреватель охлаждающей жидкости, свечи накаливания |
| 12 | |
| 13 | |
| 14 | (40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра |
| 15 | |
| 16 | (60А) Антиблокировочная система тормозов (ABS) |
| 17 | |
| 18 | (60А) Обогреватель лобового стекла |
| 19 | (40А) Система кондиционирования |
| 20 | (60А) Многофункциональный блок управления 1 |
| 21 | (60А) Блок предохранителей/ реле, приборная панель 2 |
| 22 | (60A) Противоугонная система, звуковой сигнал, выключатель освещения |
Предохранители и реле в салоне Рено Меган 1, Сценик 1
Блок в салоне расположен в нижней части панели управления, ниже рулевой колонки. Блок закрыт защитной крышкой, на обратной стороне которой есть схема с описанием элементов в блоке.
Схема блока предохранителей в салоне Рено Сценик 1, Меган 1
Описание
- (25A) Электродвигатель привода стекло подъёмника задней левой двери
- —
- (25A) Электродвигатель привода стекло подъёмника задней правой двери
- (15A) Очиститель/ омыватель заднего стекла
- (7,5A) Обогреватель зеркал заднего вида на дверях
- (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
- (15A) Звуковой сигнал
- Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
- (5A) Задние противотуманные фонари
- (15A) Противотуманные фары
- (7,5A) Лампы переднего левого габарита/ заднего левого габарита
- (10A) Омыватели фар
- (7,5A) Лампы переднего правого габарита/ заднего правого габарита
- —
- —
- (5A) Антиблокировочная система тормозов (ABS)
- (25A) Электродвигатель привода стеклоподъемника передней правой двери
- (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
- (15A) Многофункциональный блок управления 1, фонари заднего хода
- —
- —
- (10A) Лампа дальнего света (левая)
- (25A) Электродвигатель стекло подъемника передней левой двери
- (10A) Лампа дальнего света(правая)
- (20A) Система кондиционирования, люк
- (10A) Разъем питания дополнительного оборудования
- (15A) Подогреватель сидений
- (20A) Отопитель/ кондиционер
- (10A) Лампа ближнего света (левая)
- (15A) Аудиосистема, предохранитель прикуривателя рено меган 1, сценик 1
- (10A) Лампа ближнего света(правая)
- —
- Перемычка — фары
Схема нижнего ряда предохранителей в салоне Рено Меган 1, Сценик 1
Описание
- A — (15А) Указатели поворота/аварийная сигнализация
- B — (5А) Многофункциональный блок управления 1
- C — (20А) Центральный замок
- D — (20А) Очиститель лобового стекла
- E — (25А) Электропривод стеклоподъемников
- F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
Схема блока реле в салоне Рено Меган 1, Сценик 1
Описание
| A | Реле насоса омывателя фар |
| B | Реле системы освещения в дневное время — фары |
| C | Реле системы освещения в дневное время — лампы передних/задних габаритов |
| D | Реле системы освещения в дневное время — главное реле |
В некоторых комплектациях расположение отдельных элементов предохранителей и реле под пассажирским сидением: А — разъем блока питания, F — предохранители.
Renault Clio. Руководство — часть 97
Ремонт мультиплексной сети
Установление мультиплексной связи со всеми ЭБУ обеспечивается посредством скручивания проводов в жгуте.
Диагностика этих линий заключается в проверке:– на отсутствие обрыва,– на отсутствие короткого замыкания на «массу» и
– полного сопротивления в цепи:
≈ 60 Ом между CAN H и CAN L (при отсоединенной аккумуляторной батарее между контактами 6 и 14 диагностического разъема),≈ 120 Ом на линии CAN ЦЭКБС (при отсоединении от сети),≈ 120 Ом на линии CAN ЦЭКБС, со стороны ЭБУ (при отсоединении от сети).
– Отображать кадры можно с помощью
– остальные диагностические операции могут
выполняться только с помощью диагностических приборов (проверка исполнительных механизмов, измерение параметров и т.д.).
Мультиплексные ЭБУ, оснащенные диагностическ ой связью, включают диагностику мультиплексной сети.
Каждый ЭБУ отслеживает поток исходящих от него сообщений, а также поток сообщений, поступающих от других ЭБУ. Любая выявленная аномалия выражается в одной или нескольких присутствующих или запомненных неисправностях мультиплексной сети. Эти неисправности группируются по формату, общему для всех ЭБУ, в кадре, предназначенному для диагностики мультиплексной сети.
В послепродажный период неисправности могут отображаться с помощью диагностических приборов с целью идентификации внутренней связи или связей между неисправными ЭБУ и определения характера и местонахождения неисправности.
При каждом подключении диагностического прибора к автомобилю по команде прибора выполняется «Тест мультиплексной сети».
Мультиплексные связи, используемые на автомобилях
В зависимости от уровня комплектации на автомобиле могут устанавливаться несколько мультиплексных сетей:⇒ Мультиплексная сеть автомобиля или
межсистемная сеть (объединяющая десять ЭБУ):– Система впрыска– Автоматическая коробка передач (в
зависимости от комплектации)
– Антиблокировочная система тормозов– ЦЭКБС– Электрический замок рулевой колонки– Система подушек безопасности– Климатическая установка– Щиток приборов– Центральный коммуникационный блок– Речевой синтезатор
⇒ Отдельная мультиплексная сеть
(объединяющая ЭБУ АБС и датчик угла поворота рулевого колеса).
⇒ Мультиплексная сеть для системы навигации.⇒ Мультиплексная сеть для устанавливаемой по
заказу системы запоминания регулировок водительского места.
Источник
Рено клио 2 поколения
Расположение блоков и как к ним добраться можете посмотреть в данном видео.

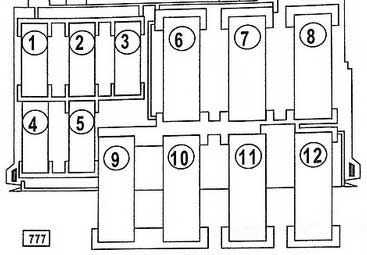

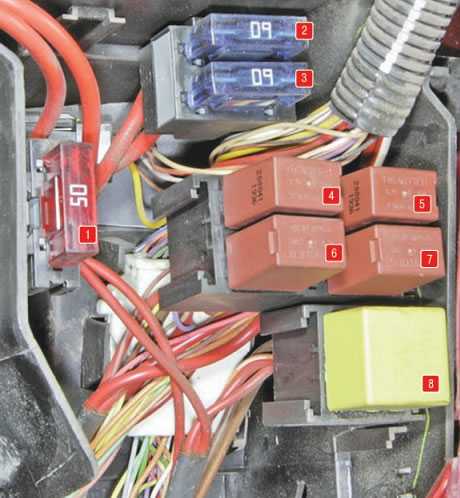

Предохранители и реле под капотом
Фотография блока
Схема
Предохранители
Описание
| F1 | (30A) Управление двигателем |
| F2 | (30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера) |
| F3 | (5A) Система управления двигателем (K4J/K4M/F4R736) |
| F4 | (5A) Система управления АКПП, секвентальная МКПП (D4F) |
| F5 | (15A) Управление двигателем |
| F6 | (40A) Секвентальная МКПП(D4F) |
| F7 | (50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером) |
| F8 | (60A) Противоугонная система,выключатель освещения, многофункциональный блок управления |
| F9 | (25A) Анти блокировочная система тормозов(ABS)- Bosch8.0 |
| F10 | (50A) Антиблокировочная система тормозов(ABS)- Bosch8.0 |
| F11 | (60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления |
| F12 | (30A) Электродвигатель вентилятора отопителя(с кондиционером) |
Реле
Назначение
- Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонарей заднего хода(D4F, секвентальная МКПП)
Предохранители и реле в салоне
На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.
Схема блока
Расшифровка
| 1 | (15A) Подушки безопасности, много функциональный блок управления |
| 2 | (15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы |
| 3 | (15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода |
| 4 | (20A) Очистители лобового стекла — 1998/ 2000 |
| 5 | (10A) Антиблокировочная система тормозов(ABS) |
| 6 | (10A) Блок управления кондиционером, много функциональный блок управления |
| 7 | (15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла |
| 8 | (15A) Звуковой сигнал |
| 9 | (10A) Левая фара — ближний свет |
| 10 | (10A) Правая фара — ближний свет |
| 11 | (10A) Правая фара — дальний свет |
| 12 | (10A) Левая фара — дальний свет |
| 13 | (20A) Фары – ближний свет (сдвоенные фары) |
| 14 | (5A) Лампы системы освещения дневное время — 1998/ 2000 |
| 15 | Запасной |
| 16 | Запасной |
| 17 | (10A) Обогреватель зеркал заднего вида на дверях |
| 18 | (20A) Противотуманные фары |
| 19 | Запасной-1998 |
| 20 | Запасной |
| 21 | (5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления |
| 22 | (15A) Указатели поворота/ аварийная сигнализация |
| 23 | (15A) Задние противотуманные фонари |
| 24 | Запасной |
| 25 | Запасной |
| 26 | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| 27 | (10A) Подсветка комбинации приборов, правые задние/ передние габариты |
| 28 | (2A) Иммобилайзер |
| 29 | (20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона |
| 30 | (30A) Обогреватель заднего стекла |
| 31 | (20A) Центральный замок |
| 32 | (30A) Электропривод стеклоподъемников |
| 33 | (20A) Омыватели фар |
| 34 | (30A) Отопитель/ кондиционер-1999 |
| 35 | (20A) Подогреватель сидений |
| 36 | (30A) Электропривод стеклоподъемников |
| 37 | (20A) Люк |
| 38 | Запасной-1998 |
| 39 | Запасной |
Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.

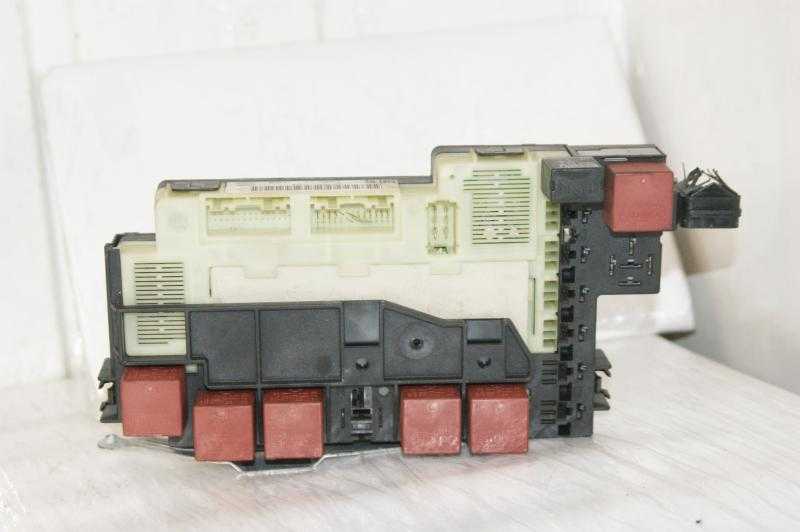

Реле
Элементы реле будут располагаться отдельным блоком.
Схема
Назначение
- Реле габаритов (с системой освещения в дневное время)
- Реле системы освещения в дневное время
- Реле противотуманной фары, правое
- Реле ближнего света фар (с системой освещения в дневное время)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Электросхемы
ЦВЕТА ПРОВОДОВ В основных электрических цепях используются провода с изоляцией следующих цветов:
| Красный | «+» 12 В до замка зажигания . |
| Желтый | «+» 12 В после замка зажигания |
| Голубой | Цепь габаритных огней или устройств идентификации |
| Черный | Непосредственное соединение на массу |
Для других цепей и разъемов используются также провода с изоляцией других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также провода с прозрачной изоляцией. На схемах они обозначаются следующими сокращениями:
| ВА | Белый | МА | Коричневый |
| BE | Голубой | N0 | Черный |
| BJ | Бежевый | OR | Оранжевый |
| СУ | Прозрачный или белый | RG | Красный |
| SA | Розовый | ||
| GR | Серый | VE | Зеленый |
| JA | Желтый | VI | Фиолетовый |
Цепи «+» стартера, перемежающиеся соединения с «массой», цепи с изменением полярности не относятся к основным электрическим цепям. Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияют на применяемость электрических проводов.
Расцветка изоляции электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.
Источник
