Рено мастер 2 схема предохранителей

3 поколение

Блок под капотом

Находится под бочком. Для доступа к блоку его надо снять.

Вариант 1

Расшифровка

p, blockquote 42,0,0,0,0 —>

F1	7,5А Фонарь правый габаритный
F2	7,5А Фонарь левый габаритный
F3	10А Правый ближний свет фар
F4	10А Левая фара ближнего света
F5	20А Противотуманные фары
F6	10А Левый дальний свет
F7	10А Правый дальний свет
F8	25А блок питания АБС
F9	30А Стеклоочиститель
F10	10А Подушка безопасности PIS (первичное зажигание)
F11	—
F12	20А Питание ЭБУ КП (Передний привод)
F13	—
F14	—
F15	—
F16	5А Коробка передач PIS (питание первичного зажигания)
F17	7,5А Пассажирский отсек PIS (первичное питание)
F18	5А ЭБУ впрыска / реле подогревателя дизеля
F19	10А Задние ходовые огни PIS (первичное зажигание)
F20	—
F21	—
F22	10А Кондиционер (компрессор) I
F23	5А Размораживание (релейное управление)

Вариант 2

p, blockquote 45,0,0,0,0 —>

F1	—	—
F2	—	—
F3	50	АВТОБУС X62
F4	40	ЭБУ АБС
F5	50	Дополнительное реле отопления 1
F6	50	Специальная переоборудование кузова, X62 BUS
F7	70	Реле дополнительного обогрева 2
F8	70	Задние фонари, блок предохранителей и реле в салоне, сопротивление отопителя дизельного двигателя
F9	70	Блок реле и предохранителей в салоне
F10	50	Реле вентилятора электродвигателя 3, реле вентилятора электродвигателя (номинал в зависимости от комплектации автомобиля)
40
F11	40	Реле 1 скорости вращения вентилятора двигателя, Реле 2 скорости вентилятора двигателя (номинальные значения в зависимости от комплектации автомобиля)
50
60
F12	40	Запускает двигатель
F13	60	Блок интерфейса нагрева
F14	60	Блок интерфейса нагрева
F15	70	Блок реле свечей накаливания дизельного двигателя
F16	40	Реле электронасосного агрегата КП
50	Блок предохранителей 2

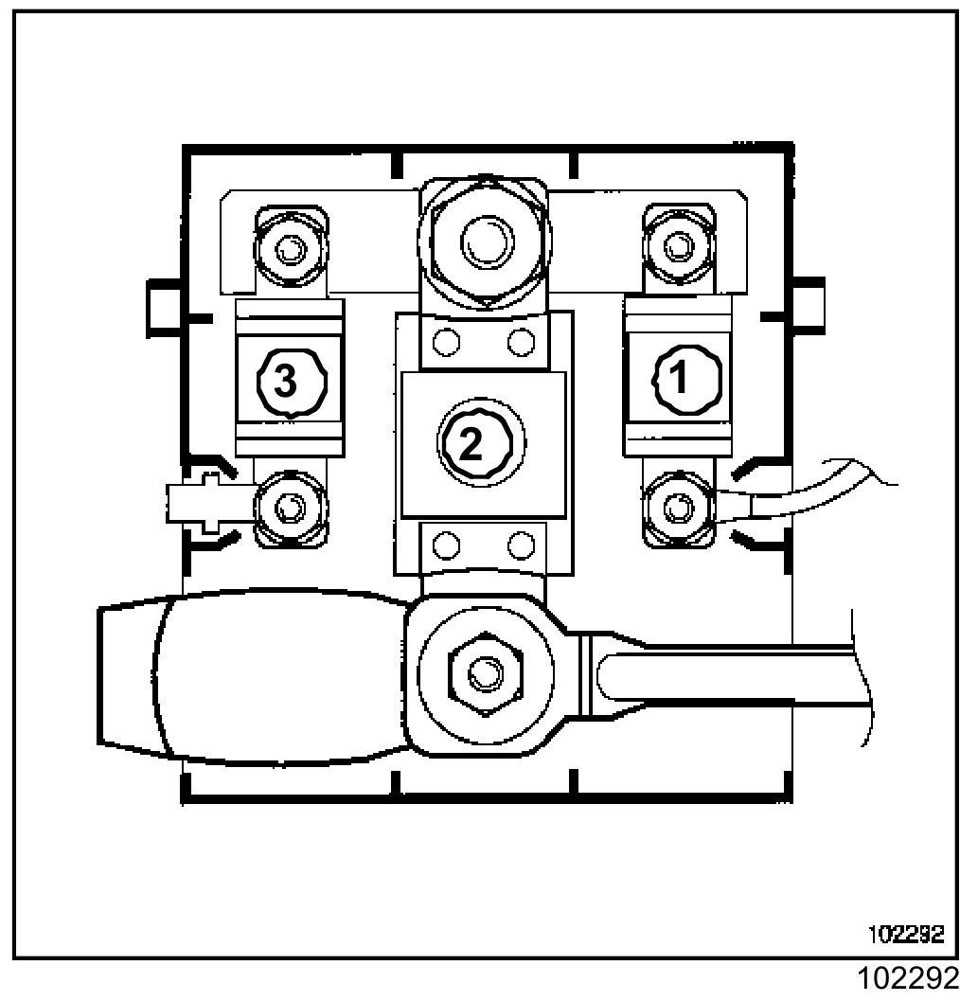

ПРЕДОХРАНИТЕЛЬНАЯ ПЛАСТИНА ШИНЫ (260BA)
F1	5	Блок питания реле управления освещением (ГРУАУ) Передние и задние фонари
F2	5	Блок питания реле управления освещением (ГРУАУ) Индивидуальное освещение (X81)
F3	15	Источник питания реле 1155 (70А + дополнительное реле нагрузки)
F4	25	Реле 1155 питания (70А + реле АКБ BCM)
F5	10	Блок питания для мультимедийного дисплея из комплектов ГРУАУ
F6	5	Электропитание электронного блока управления порога
F7	—	—
F8	—	—

Блоки в салоне

Основной блок

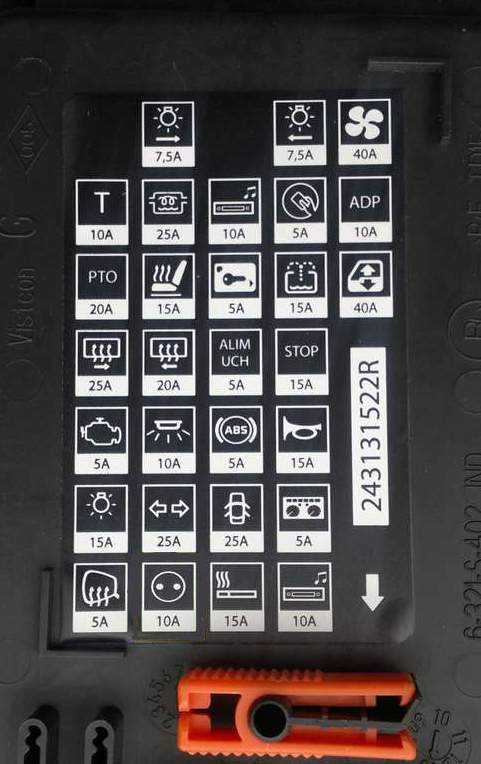

На обратной стороне защитной крышки будет находится актуальная схема расположения

Обозначение элементов

p, blockquote 54,0,0,0,0 —>

1	10	Информационно-развлекательная система, обогрев сидений, (Сервисное реле 1. Реле работы двигателя)
2	15	Прикуриватель
3	10	Розетка 1
4	10	Розетка 2
5	5	Приборная доска
6	30	Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR)
7	25	Поворотники, задние противотуманные фары, блок управления кузовом (UCE Habitacle + Batsecurite)
8	5	Диагностический разъем
9	—	—
10	5	ABS, Электронная программа стабилизации
11	10	Внутреннее освещение, стоп-сигналы
12	5	Модуль управления кузовом
13	15	Стоп-сигнал
14	5	Блок управления кузовом, электрические стекло подъемники, кондиционер
15	20	Левое заднее стекло с обогревом
16	20	Правое заднее стекло с обогревом
17	15	Омыватель ветрового стекла (органы управления на руле)
18	5	Электронный иммобилайзер
19	15	Подогрев сидений (BFRH2, ADPCNC, адаптация)
20	—	—
21	10	Огни поворотов
22	10	Информационно-развлекательная система, обогрев сидений, экран дисплея автомобиля, аудио разъемы, сигнализация
23	5	Связь без помощи рук
24	10	Тахограф
25	—	— (расположение диода)
26	—	— (расположение диода)
27	40	Вентилятор климат-контроля
28	10	Дополнительные приспособления (BFRH2, реле удаления ACC, реле сервитута 1)
29	40	Электрические стекло подъемники, блок управления кузовным оборудованием

Дополнительные блоки

Они расположен с правой стороны (левый и правый руль) под панелью приборов и прикреплены к правому фланцу балки панели приборов.

Блок 1

p, blockquote 58,0,0,0,0 —>

1. Блок питания распределения тока нагрузки 20А — 12 В
2. 20А — Информация о работе двигателя
3. 20А — Сиденье с подогревом

Блок 2

Обозначение

p, blockquote 61,0,0,0,0 —>

1. 20А Дверь раздвижная
2. 20А Крышка багажника
3. 20А Сиденье автобуса с подогревом
4. Автобус 20А ESP
5. 40А Информация о кондиционере
6. 70А BCM + питание АКБ
7. 70А + подача аксессуаров в навес

p, blockquote 62,0,0,0,0 —> p, blockquote 63,0,0,0,1 —>

На этом всё. Нашли ошибку или есть что добавить — пишите в комментарии.
