Suzuki ignis

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок силовых предохранителей
2. Дополнительный блок предохранителей
3. Блок предохранителей и реле
4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
2. 80А – Система “START/STOP”
3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
4. 60А ABS – АБС

Дополнительный блок

Схема

Описание

1	10А H-LP HI RH – Фары (дневные ходовые огни)
2	10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	–

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Схема

Обозначение

1	15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN – Звуковой сигнал
4	15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST – Система запуска
6	–
7	10A H−LP LH – Левая фара, корректор фар
8	10A H−LP RH – Левая фара, корректор фар
9	15A P/POINT – Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	–
14	–
15	30A RDI – Вентилятор системы охлаждения
16	50A HTR SUB1 – Вспомогательный отопитель (PTC)
17	–
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	–
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Блок АБС

Схема

Описание

• 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А – нет (модели без VSC); реле ABS MTR (модели с VSC)
• В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Блоки под капотом

Расположение

Общая схема расположения блоков

Описание

1. Блок предохранителей и реле
2. Блок предохранителей и реле 1 (слева)
3. Блок предохранителей и реле 2(справа)
4. Блок управления и актуатор ABS

Блок предохранителей и реле

Фото пример

Схема

Обозначение

1	25A A/F HTR – 1999-2001: Датчик топливо-воздушной смеси
2	Не используется
3	10A A/C – Кондиционер
4	10A Запасной предохранитель
5	15A Запасной предохранитель
6	30A Запасной предохранитель
7	30A CDS – Вентилятор системы охлаждения
8	30A RDI – Вентилятор системы охлаждения
9	5A ALT−S – Система зарядки аккумуляторной батареи
10	15A HEAD (RH) – 1996-1999: Правая фара (дальний свет)
20A HEAD (RH) – 2000-2001: Правая фара (дальний свет)
11	15A EFI – Система впрыска топлива
12	10A HORN – Звуковой сигнал, противоугонная система
13	10A HAZ – 1996-1999: Аварийная сигнализация
15A HAZARD – 2000-2001: Аварийная сигнализация
14	30A AM2 – Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER
15	5A TEL – Телефон
16	15A HEAD (LH) – 1996-1999: Левая фара
20A HEAD (LH) – 2000-2001: Левая фара
17	20A RADIO NO.1 – Аудиосистема
18	Не используется
19	40A MAIN – 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO)
20	7,5A DOME – Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей
21	7,5A ECU−B – 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности
10A ECU−B – 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности
22	100A ALT – Предохранители: RDI и CDS
23	Не используется
24	50A HTR – Предохранители: AM1 и A/C
25	30A T−STK / CDS 2
Реле
R1	Муфта компрессора кондиционера
R2	(Circuit Opening)
R3	Вентилятор системы охлаждения (№.2)
R4	Вентилятор системы охлаждения (№.3)
R5	Кондиционер
R6	Главное реле
R7	Блок управления двигателем (EFI)
R8	Фары
R9	Стартер
R10	Звуковой сигнал
R11	Вентилятор системы охлаждения (No.1)

Блок предохранителей и реле 1

Схема

Назначение

1	Не используется
2	5A DRL NO.2 – Дневные ходовые огни
3	10A HEAD (LH-LO) – Левая фара (ближний свет)
4	10A HEAD (RH-LO) – Правая фара (ближний свет)
Реле
R1	Фары (DIM)
R2	Дневные ходовые огни
R3	Датчик топливо-воздушной смеси

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система “START/STOP”)
2. блок плавких вставок (модели с системой “START/STOP”)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система “START/STOP”)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы “START/STOP”
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система “START/STOP”)
25. аккумуляторная батарея (система “START/STOP”).

Предохранители и реле в салоне Suzuki Grand Vitara

Монтажный блок в салоне автомобиля расположен со стороны водителя, в нижней части панели управления. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема.

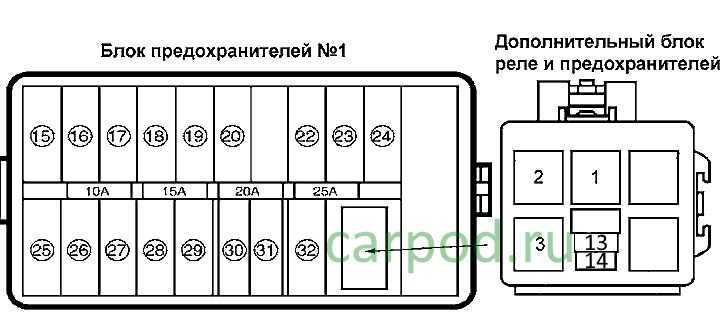

Схема блока предохранителей и реле в салоне Suzuki Grand Vitara

Описание

1 Реле задних габаритов 2 Реле вспомогательных цепей зажигания 3 Реле блокировки селектора КПП (диапазон “P”) F1 (20А) Генератор, катушки зажигания, ЭБУ двигателем F2 (10А) Блок управления электрооборудованием, комбинация приборов F3 (15А) Блок управления электрооборудованием, дисплей, аудио система F4 (20А) Центральный замок F5 (10А) Задние габариты F6 (15А) Лампа освещения салона F7 (25А) Люк F8 (20А) Электронный блок управления двигателем ECM F9 (7,5А) Система запуска F10 (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота F11 (7,5А) Лампа подсветки косметического зеркала F12 (30А) Электропривод стеклоподъёмников F13 (20А) Электропривод стеклоподъёмников F14 (15А) Подушка безопасности F15 (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса F16 (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар F17 (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 F18 (20А) Очиститель лобового стекла F19 (15А) Предохранитель прикуривателя, разъем зарядки F20 (10А) Система поддержания скорости, Выключатель стоп-сигналов F21 (15А) Разъем зарядки F22 (7,5А) Задние противотуманные фонари, Комбинированный переключатель F23 (15А) Стоп-сигналы

Вариант 1

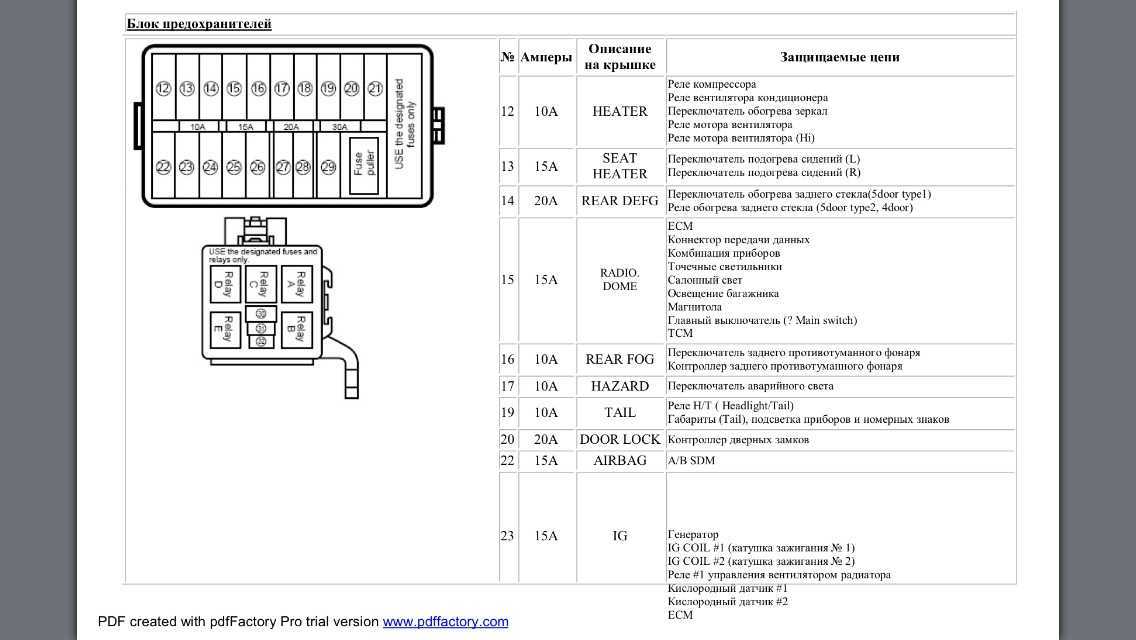

Блок предохранителей

Расположен под панелью приборов со стороны водителя, за защитной крышкой.

Фото – пример

Описание

1. 20А – ABS
2. 15А – Аварийная сигнализация
3. 20А
4. 30А – Электропривод центрального замка
5. 20А – Обогреватель стекла задней двери
6. 10А – Стеклоочиститель стекла задней двери
7. 10А – Кондиционер
8. 20А – Стеклоочистители и омыватели
9. 30А – Электропривод стеклоподъемников
10. 10А – Указатели поворотов
11. 15А – Комбинация приборов
12. 15А – Блок управления двигателем
13. 20А – Подогреватель топлива
14. 15А
15. 15А – Прикуриватель
16. 10А – Звуковой сигнал
17. 10А – Лампы задних габаритов
18. 15А – Стоп сигналы
19. 15А – Противотуманные фары
20. 10А – Освещение салона
21. 30А – Задний отопитель
22. 30А – Основной обогреватель

Дополнительный блок предохранителей

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

Фотография

Схема

Назначение

1. 30А HEAD – фары
2. 30А FIP/ INJ – блок управления двигателем
3. 60А GLOW – свечи накаливания
4. 80А MAIN – главный предохранитель
5. 60А ABS – АБС
6. 40А KEY – предохранитель для различных цепей
7. 60А BTN – освещение салона, электро привод центрального замка

Блок с реле

Устанавливается в панели со стороны пассажира, под бардачком.

Расположение

Фотография

Тут расположены следующие реле:

• Звукового сигнала
• Вентилятора отопителя
• Вентилятора заднего отопителя
• Кондиционера
• Фар
• Стоп сигналов
• Габаритов
• Селектор АКПП

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Вариант 1

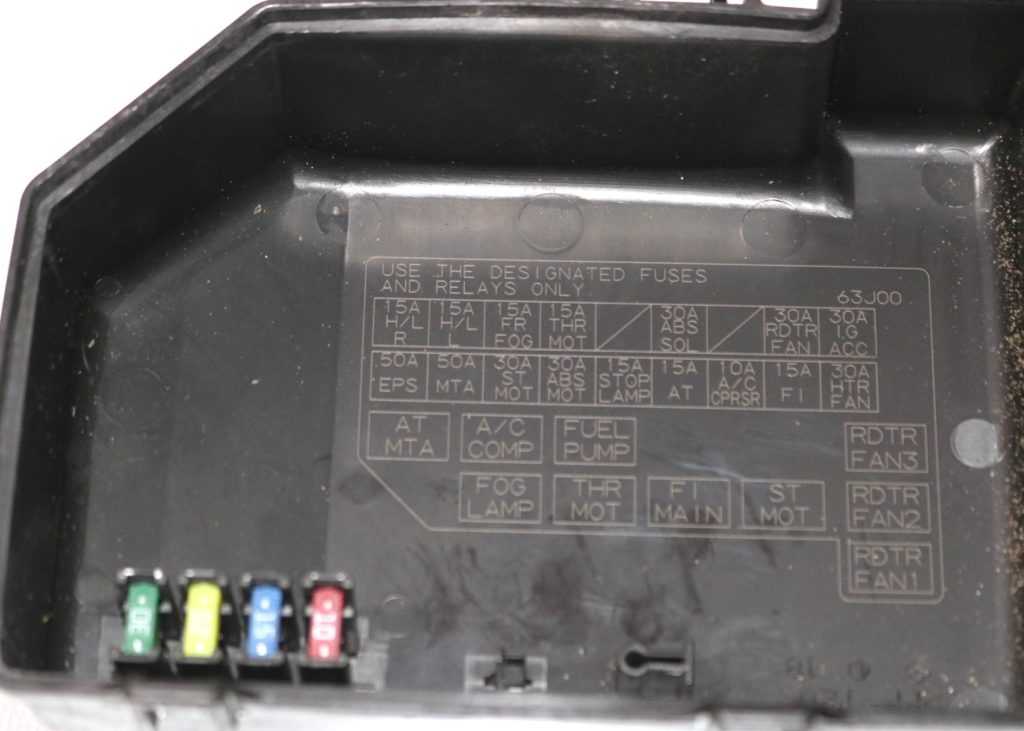

Фото – схема на крышке

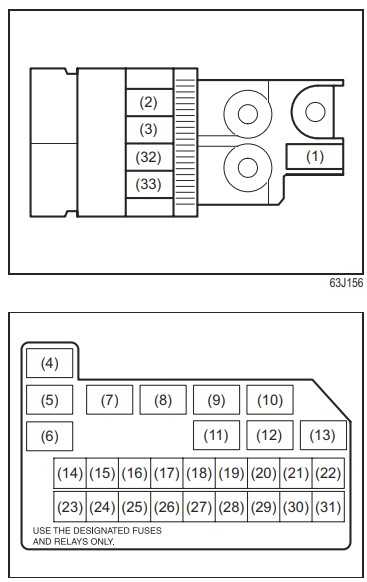

Схема

Описание

1	80А Все электрические цепи
2	50А Стеклоподъемники, зажигание, стартер, стеклоочиститель
3	Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	Резерв
14	30А Отопитель
15	15А Система впрыска
16	10А Реле воздушного компрессора
17	Резерв
18	15А Стоп-сигнал
19	30А ABS
20	30А Стартер
21	Резерв
22	50А Электроусилитель рулевого управления
23	30А Замок зажигания
24	30А Вентилятор системы охлаждения
25	Резерв
26	30А ABS
27	Резерв
28	Резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Отопитель, электроусилитель рулевого управления
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

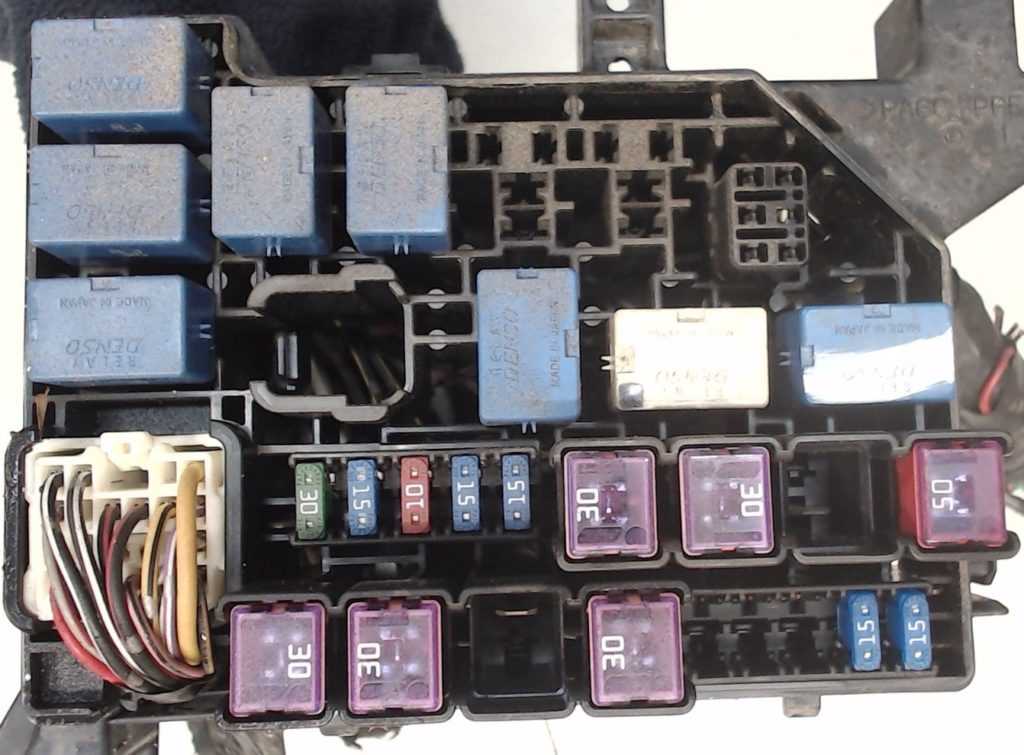

Фото – пример

Схема

Обозначение

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50А FL4
5	80А FL5
6	100А FL6
7	50А Замок зажигания -2
8	7,5А ЕСМ
9	Резерв
10	20А F/P (дизель)
11	10А Воздушный компрессор
12	15А FI (бензин)
13	30А FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А Вентилятор радиатора
16	40А мотор ABS
17	30А Вентилятор
18	30А Запуск двигателя
19	Резерв
20	30А Вспомогательное оборудование
21	Резерв
22	15А Головной свет (левый)
23	25А блок управления ABS
24	15А Головной свет (справа)
25	20А Передний противотуманный фонарь
26	Резерв
27	40А Замок зажигания
28	20А Блок управления двигателем / зажигание
29	10А FI 2 (ДИЗЕЛЬ)
30	Резерв
31	7,5А Стартовый сигнал

Блок под капотом

Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.

Вариант 1

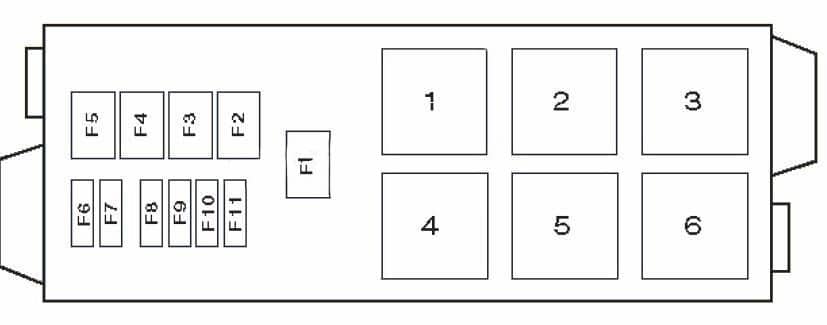

Схема

Описание

1. Предохранитель подогрева топливного фильтра дизельного двигателя
2. Предохранитель свечей накаливания дизельного двигателя
3. Реле подогрева топливного фильтра дизельного двигателя
4. Предохранитель клаксона и системы противоугонной сигнализации
5. Реле компрессора К/В

Вариант 2

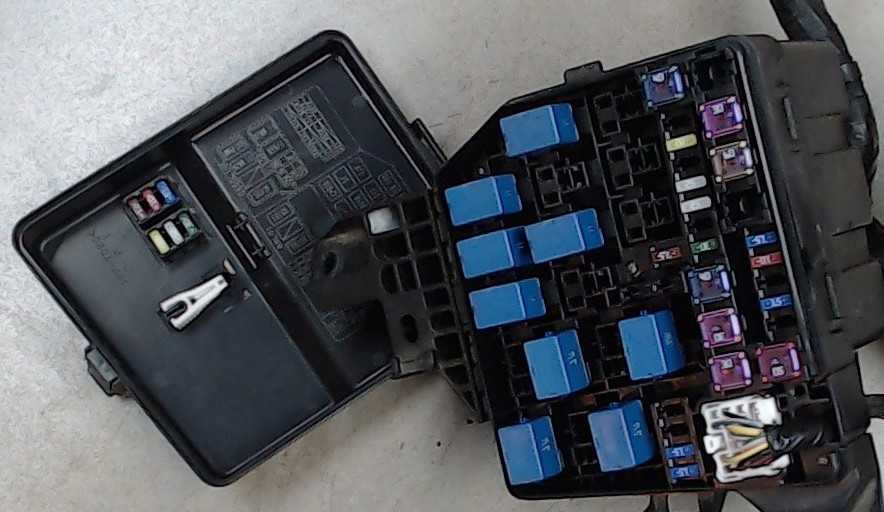

Фото – пример

Схема

Обозначение

• F1 – F2 Воздушный насос системы подмешивания воздуха в выхлоп
• F3 Предохранитель подогрева топливного фильтра дизельного двигателя
• F4 Предохранитель свечей накаливания дизельного двигателя
• 1 Реле компрессора К/В
• 2 Реле I вентилятора конденсатора К/В
• 3 Реле II вентилятора конденсатора К/В
• 4 Реле III вентилятора конденсатора К/В

Хотите что-нибудь добавить, пишите в комментарии.
