Как снять и заменить?
Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:
- Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
- При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
- Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.
Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.
Ниссан навара d22
Блоки под капотом
Данный блок находится с правой стороны, под защитной крышкой.
Фотография блока (Вариант 1)
Схема предохранителей
Назначение предохранителей
FA | (80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель) |
FB | (60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD) |
FC | (40A) Центральный замок, электропривод стеклоподъемников |
FD | (30A) Электродвигатель вентилятора системы охлаждения |
FE | — |
FF | (40A) Замок зажигания |
FG | (30A) Антиблокировочная система тормозов (ABS) |
FH | (30A) Антиблокировочная система тормозов (ABS) |
FI | (30A) Комбинированный переключатель, лампы системы освещения в дневное время |
F31 | (10A) Система зарядки |
F32 | (10A) Звуковой сигнал(ы) |
F33 | (10A) Система управления двигателем, иммобилайзер (бензин) |
F34 | — |
F35 | (10A) Система управления двигателем (Дизель) |
F36 | (20A) Система управления двигателем, иммобилайзер (Дизель) |
F37 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и) |
F38 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары |
F39 | (10A) Аудиосистема |
F40 | (15A) Противотуманные фары (некоторые модели) |
Схема реле
Описание
- Реле электродвигателя вентилятора системы охлаждения
- Реле электромагнитной муфты компрессора кондиционера
- Реле звукового сигнала
- Реле запрещения запуска («Р»/ »N»)
- Реле системы управления двигателем
Блок в салоне
Расположен с правой стороны от бардачка, за защитной крышкой.
Схема
Обозначение
1 | Реле 1 основных цепей зажигания |
2 | Реле вспомогательных цепей зажигания |
3 | Реле 2 основных цепей зажигания |
4 | Реле электропривода стеклоподъемников |
5 | Тепловой предохранитель (центральный замок) |
F1 | (20A) Обогреватель заднего стекла |
F2 | (10A) Антиблокировочная система тормозов (ABS), стоп-сигналы |
F3 | (10A) Лампы освещения салона, противотуманный фонарь(и) |
F4 | — |
F5 | (10A) Указатели поворота/ аварийная сигнализация |
F6 | (10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля |
F7 | (10A) Аудиосистема, антенна аудиосистемы |
F8 | (10A) Подогреватель сидений |
F9 | — |
F10 | (10A) Указатели поворота/аварийная сигнализация |
F11 | (10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы |
F12 | (10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком |
F13 | (10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
F14 | — |
F15 | (15) Отопитель/ кондиционер |
F16 | (15) Отопитель/ кондиционер |
F17 | (15A) Прикуриватель |
F18 | (20A) Омыватели фар |
F19 | (10A) Обогреватель зеркал заднего вида на дверях |
F20 | (10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска) |
F21 | (10A) Система управления двигателем, иммобилайзер |
F22 | (15A) Система управления двигателем, реле топливного насоса |
F23 | (15A) Система управления двигателем (ZD30) |
F24 | (10A) Подушка безопасности |
F25 | (10A) Управление двигателем |
F26 | (20A) Очиститель/ омыватель лобового стекла |
F27 | (10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей |
F28 | (10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака |
F29 | — |
Процедура снятия и замены
Каждый владелец транспортного средства рано или поздно сталкивается с поломкой предохранителей. Данные компоненты выгорают в случае перенапряжения или в результате отработки своего ресурса эксплуатации. Если вы столкнулись с такой поломкой, то для начала необходимо определиться, действительно ли не работающее электрооборудование связано с выходом из строя детали БП.
Загрузка …
Так что если один предохранитель регулярно выходит из строя, то необходимо «прозвонить» всю электрическую цепь, чтобы действительно узнать, в чем проблема. Если вы не знаете, как это делается, то лучше обратиться за помощью к профессиональному электрику.
- Перед непосредственной сменой деталей БП необходимо отключить аккумулятор. Отсоедините минусовую клемму от АКБ, чтобы напряжение не поступало на устройства вашего авто. Сделав это, можно приступать к замене.
- В соответствии с необходимостью откройте крышку того или иного БП. В каждом корпусе БП есть специальный пинцет, при помощи которого нужно демонтировать вышедшие из строя элементы устройства. Возьмите щипчики и извлеките сгоревшую деталь. Чтобы определить визуально сгоревший элемент, просто посмотрите на него. Внутри корпуса детали есть плавкая нить: если она оборвана или сгорела, то извлеките ее и замените на новую.
- После того как замена завершена, не забудьте подключить минусовую клемму аккумулятора.
Обратите внимание: приобретать детали для БП желательно только оригинального производства. Если вы используете поддельные элементы для блока низкого качества, то будьте готовы к тому, что со временем из-за возникшего короткого замыкания может выйти весь БП
Ниссан пресаж предохранители и реле
Минивэн Nissan Presage выпускался в 2 поколениях. 1-ое обозначалась U30 и производилось в 1998, 1999, 2000, 2001, 2002 и 2003 году. Годы выпуска второго поколения U31 — 2004, 2005, 2006, 2007, 2008, 2009. В нашем материале Вы найдете информацию о расположении блоков реле и предохранителей в ниссан пресаж, их фотографии, схемы и обозначение элементов.
U30
Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.
Фотография
Схема с расшифровкой вариант 1
Схема с расшифровкой вариант 2
Блок под капотом
Расположен с левой стороны моторного отсека.
Фотография
Актуальная схема нанесена на крышку
Назначение (одни из вариантов)
Расположение
Фотография
Обозначение (смотрите обратную сторону защитной крышки)
Блоки в моторном отсеке
Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.
Фотография блока
Проверьте наличие элементов рядом с горловиной бочка омывающей жидкости.
Описание
- I — привод сдвижной двери
- H — вентилятор радиатора №2
- G — вентилятор радиатора №1
- M- стеклоподъемники
- L — АБС (электронасос)
- K — АБС
- 31 — аудио
- 32 — полный привод
- horn — сигнал
- wip deicer — отмораживатель (щеток) лобового стекла
- 35 — вентилятор
- 37 — сигнал
- 38 — печка
- 71- габариты (задние)
- 72 — дальний свет (правый)
- 73- омыватель и стеклоочиститель ветрового стекла
- 74 — дальний свет (левый)
- 75 — обогрев заднего стекла и зеркал
- 76 — ближний свет (правый)
- 77- зажигание
- 78 — дворники
- 79 — кондиционер
- 80 — обогрев заднего стекла, сидений, зеркал
- 81 — топливный насос
- 82 — АБС
- 83 — АПП
- 84 — омыватель задний
- 85 — ближний свет (левый)
- 87 —
- 88 — противотуманные фары передние
Блок предохранителей в салоне
Данный агрегат оснащен несколькими предохранителями, которые отвечают за различные функции.
Ниже будет представлена схема блока и таблица, в которой указан номер предохранителя и за что он отвечает.
Номер | Защищаемая цепь |
---|---|
F1 | Подогрев сидений. |
F2 | Обогревание заднего стекла. |
F3 | Задний стеклоочиститель. |
F4 | Щиток приборов. |
F5 | Электронные блоки. |
F6 | Подушки безопасности. |
F7 | Электронные блоки. |
F8 | Резерв. |
F9 | Подсветка салона. |
F10 | Резерв. |
F11 | Резерв. |
F12 | Стоп-сигналы. |
F13 | Центральный замок. |
F14 | Резерв. |
F15 | Прикуриватель. |
F16 | Аудиосистема плюс зеркала. |
F17 | Прикуриватель. |
F18 | Предохранитель на печку. |
Помимо вышеуказанных предохранителей в данной блоке располагаются элементы, отвечающие за: правильную работу кондиционера (F19) и вентилятор печки (F20).
Блок предохранителей и реле Nissan Note E11
Рассмотрены автомобили Nissan Note E11 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска. Двигатели 1.4, 1.5, 1.6 литра. Правый левый руль. Рестайлинг дорестайлинг. Так же вы узнаете где находятся предохранители, в особенности предохранитель бензонасоса (топливный насос), предохранители прикуривателя, габаритов, фар, печки (отопитель), стартера, магнитолы, климат контроль, противотуманных фар и.т.д.
Расположение блоков под капотом
В моторном отсеке находится два блока: монтажный блок предохранителей и реле — цифра 12 на изображении, и блок силовых вставок — цифра 14.
Блок плавких вставок в моторном отсеке
Для доступа к предохранителям и плавким вставкам переднего блока отожмите фиксатор крышки блока и снимите ее.
На внутренней стороне крышки нанесена схема расположения элементов.
крышка блока предохранителей (правый руль).
Расшифровка.
Номер | Сила тока, А | Назначение |
---|---|---|
Предохранители/плавкие вставки | ||
F1 | — | Резерв
или (10А) безключевой доступ |
F2 | 10 | Автоматическое включение ближнего света фар (в вариантном исполнении)
или (15А) подогрев стеклоочистителей |
F3 | 10 | Генератор |
F4 | 10 | Звуковой сигнал |
FL5 | 60/30/30 | Электроусилитель рулевого управления, насос омывателя фар, система ABS
или EPS/ 4WD/ ABS |
F6 | 40 | Стеклоподъемники, блок управления электрооборудованием салона |
F7 | — | Резерв |
F8 | — | Резерв |
F9 | — | Резерв |
F10 | 15 | Аудиосистема |
FL11 | 40/40/40 | Система ABS, вентилятор системы охлаждения двигателя, система зажигания |
F12 | — | Резерв |
Реле | ||
R10 | Реле звукового сигнала |
Задний блок предохранителей и реле.
Для доступа к предохранителям и реле заднего блока моторного отсека снимите аккумуляторную батарею и отожмите фиксатор.
Аналогично отожмите остальные фиксаторы
Приподнимите и извлеките задний монтажный блок из корпуса
Разверните его.
где находятся предохранители nissan note видео.

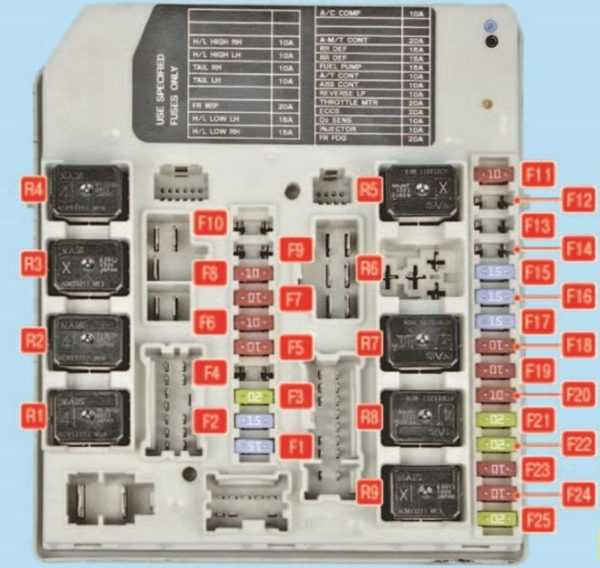

схема расположения предохранителей и реле в блоке

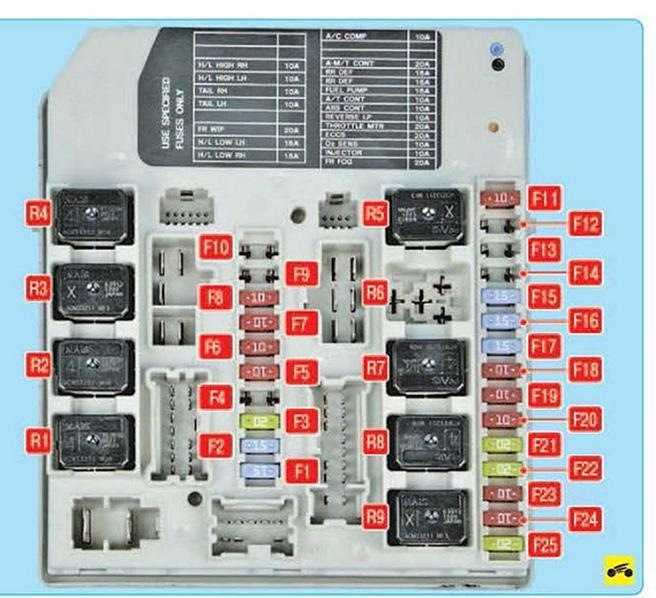

еще один вариант блока (правый руль).
Назначение предохранителей и реле.
Номер | Сила тока,А | Защищаемая цепь |
---|---|---|
Предохранители | ||
F1 | 15 | Лампа ближнего света правой фары |
F2 | 15 | Лампа ближнего света левой фары |
F3 | 20 | Стеклоочиститель ветрового окна nissan note |
F4 | — | Резерв |
F5 | 10 | Лампы левых габаритных огней |
F6 | 10 | Лампы правых габаритных огней |
F7 | 10 | Лампа дальнего света левой фары |
F8 | 10 | Лампа дальнего света правой фары |
F9 | — | Резерв |
F10 | — | Резерв |
F11 | 10 | Электромагнит муфты компрессора кондиционера nissan note |
F12 | — | Резерв |
F13 | — | Резерв |
F14 | 20 | Блок управления автоматической коробкой передач |
F15 | 15 | Обогрев стекла двери задка |
F16 | 15 | Обогрев стекла двери задка |
F17 | 15 | Топливный насос |
F18 | 10 | Датчики автоматической коробкой передач nissan note |
F19 | 10 | Гидроэлектронный блок ABS |
F20 | 10 | Лампы света заднего хода |
F21 | 20 | Управление дроссельной заслонкой |
F22 | 20 | Электронная система управления двигателем |
F23 | 10 | Датчики концентрации кислорода в отработавших газах |
F24 | 10 | Система впрыска (инжектор) |
F25 | 20 | Противотуманные фары (в вариантном исполнении) |
Реле | ||
R1 | — | Реле лампы дальнего света правой фары
или Передний противотуманный свет |
R2 | — | Реле лампы дальнего света левой фары nissan note
или Реле ближнего света фар |
R3 | — | Реле ламп габаритных огней
или Блок управления двигателем (ECM) |
R4 | — | Реле ламп ближнего света фар
или Реле обогрева / подогрева заднего стекла |
R5 | — | Реле муфты компрессора кондиционера
или Стартер |
R6 | — | Реле противотуманных фар (в вариантном исполнении) |
R7 | — | Реле стеклоочистителя ветрового окна
или Вентилятор системы охлаждения (высокая скорость) |
R8 | — | Реле высокой частоты вращения вентилятора системы охлаждения двигателя
или Вентилятор системы охлаждения (низкая скорость) |
R9 | — | Реле малой частоты вращения вентилятора системы охлаждения двигателя
или зажигание |
Блок предохранителей в салоне Ниссан Ноут
Для доступа к предохранителям подденьте крышку пальцем и снимите ее.
где находятся предохранители в салоне видео.
В специальном гнездерасположен пинцет для извлечения предохранителей.
схема расположения предохранителей в блоке.

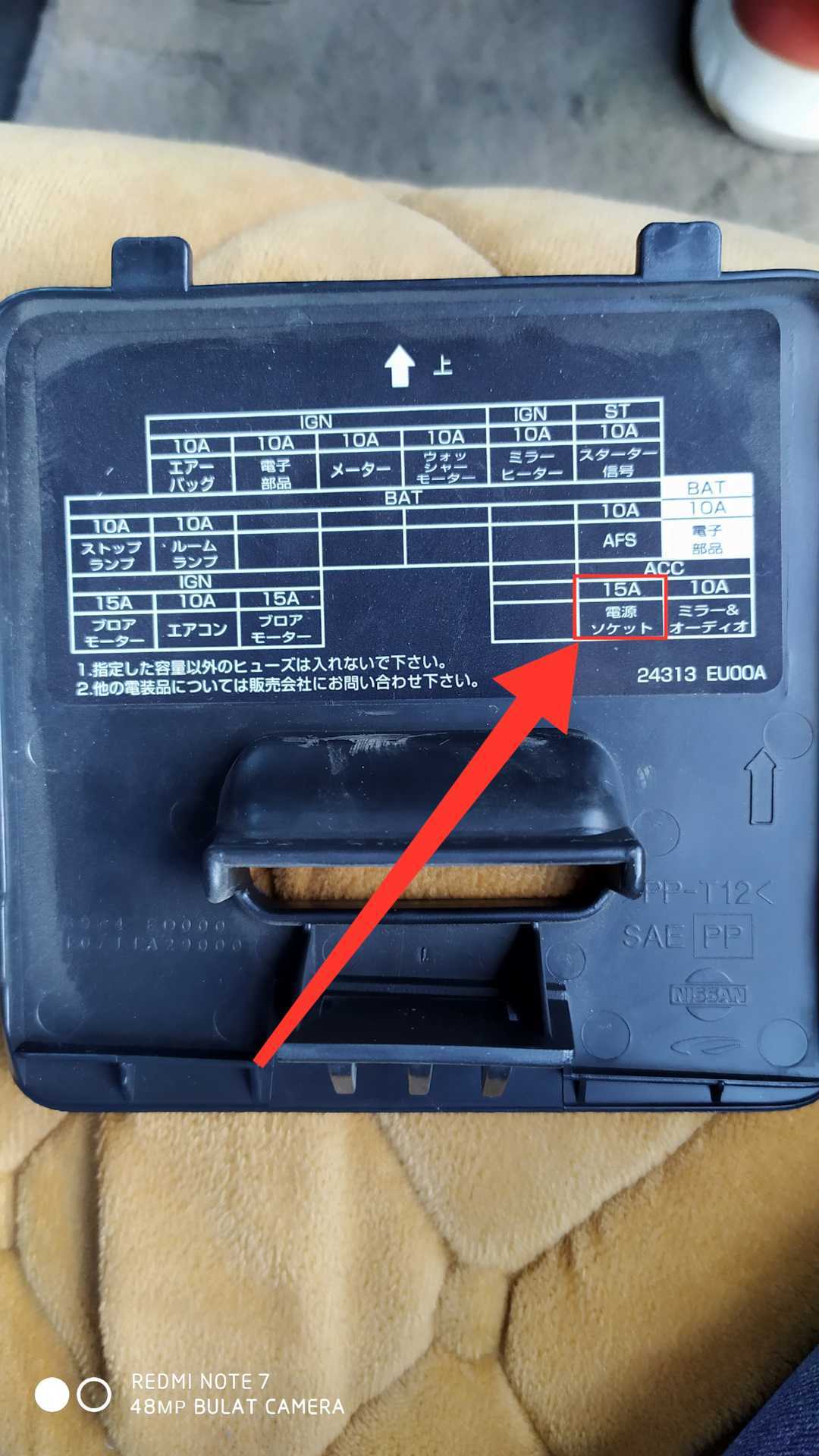

Схема на крышке блока предохранителей nissan note (правый руль).
Назначение предохранителей Nissan Note E11 в салоне.
Предохранители и реле в Nissan Almera N16
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.
0:280
1:785
Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
1:1413
1. Блок предохранителей в салоне
1:1477
Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.
1:1760
2:2265
3:504
Фотографии блоков из разных машин для сравнения положения предохранителей.
3:647
4:1152
5:1657

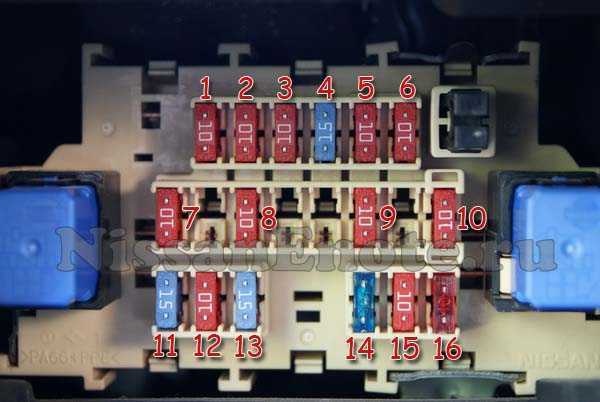

Схема первого блока с нумерацией для таблицы ниже
5:1752
1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв
5:4018
Реле
5:13
R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар
5:259
На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.
5:431
6:936
Фото и схема дополнительной пластины
6:1008
R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)
6:1211
2. Блок предохранителей в моторном отсеке
6:1292
Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.
6:1550
Несколько фото открытых блоков с разных машин — для сравнения.
6:1669
7:2174
8:504
Расположение второго и третьего блоков под капотом
8:602
9:1107
Схема с обозначениями для таблицы с расшифровкой
9:1201
А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется
9:2868
3. Блок реле в моторном отсеке
9:58
Расположен у правого крыла, рядом с бачком омывающей жидкости.
9:176
10:681
11:1186
Схема третьего блока с реле
11:1240
R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)
11:1612
12:2117
Как выглядят исправный и перегоревший предохранители
12:102
Думаю, данная запись необходима всем владельцам Almera N16.
12:206
12:242
следующая статья:
Список, коды запчастей и расходных материалов для Nissan Almera N16
Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005
Автокосметика LN2502. Средство для раскоксовывания
13:1102 22407
www.spike.su
Виды предохранителей
Современные предохранители делятся на следующие виды:
- цилиндрические. Сначала выпускались одного цвета, потом, чтобы их легче было различить, начали маркировать разными цветами;
- ножевые. Выгодно отличаются от цилиндрических предохранителей. При демонтаже предохранителя риск получить удар током — минимален. В этого вида номинал нанесен на корпусе предохранителя. Обнаружить целостность довольно-таки легко, благодаря прозрачному корпусу предохранителя. Сгоревшая вставка определяется визуально;
- ленточные. Применяются в цепях, где есть повышенное напряжение. Благодаря им значительно повышается прочность контактных соединений. Имеют вид пластины из металла, крепко зажатого винтами. В настоящее время они добавочно защищаются пластиковым корпусом. Это дорогостоящая конструкция, внешне схожа с обычным ножевым предохранителем, но принцип действия у нее больше схож с электрическим автоматом. Ее еще называют прерывателем цепи.
В Nissan Note в качестве предохранителей используются плавкие вставки.
Предохранители ниссан альмера классик: где находятся, замена — АвтоЭксперт
Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.
Расположение и электросхема
В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования.
Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле.
С другой стороны устройства находится еще три основных реле.
В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.
БП в салоне
За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.
Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.
Номер | Предназначение |
R1 | Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет. |
R2 | Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной. |
R3 | Отвечает за функционирование электрических стеклоподъемников. |
R4 | Обеспечивает работоспособность ламп задних противотуманных огней. |
Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.
Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем.
Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии.
В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.
Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.
Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.
Номер | Предназначение |
R1 | Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен. |
R2 | Отвечает за работу нагнетателя двигателя. |
R3 | Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров. |
Nissan Note – предохранители и реле
Nissan Note относится к субкомпактвэнам. Первое поколение обозначается как Е11 и выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 года. За этот период автомобиль прошел рестайлинг. Второе поколение E12 выпускается с 2014 года. В Россию официально не поставляется. Мы представляем для ознакомления информацию о местах расположения всех основных электронных блоков управления. Особое …
Nissan Tiida – компактный автомобиль С – сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году. С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены. В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.
