Почему отклеилась панель от жары
Проблема отклеивающейся приборки знакома большому числу владельцев Сида, включая модификацию JD, что связано с не самым высоким качеством пластика, использованном при сборке этого элемента. В случае, если автомобиль находится на гарантии, достаточно будет привезти его в авторизованное СТО, где панель проклеят заново.
- обмотать плоскую отвертку тканью;
- поддеть боковые защелки и защелку по центру;
- соединить два разъема, ослабив зажим фиксатора;
- вынуть панель, потянув на себя.
Когда торпеда отсоединена, зачищают остатки старого клея и удаляют заводские проклейки. Также обезжиривают поверхность. Далее, проклеивают края, используя самый качественный доступный клей по пластику.
Основной блок
Находится в левой части подкапотного пространства.
Схема

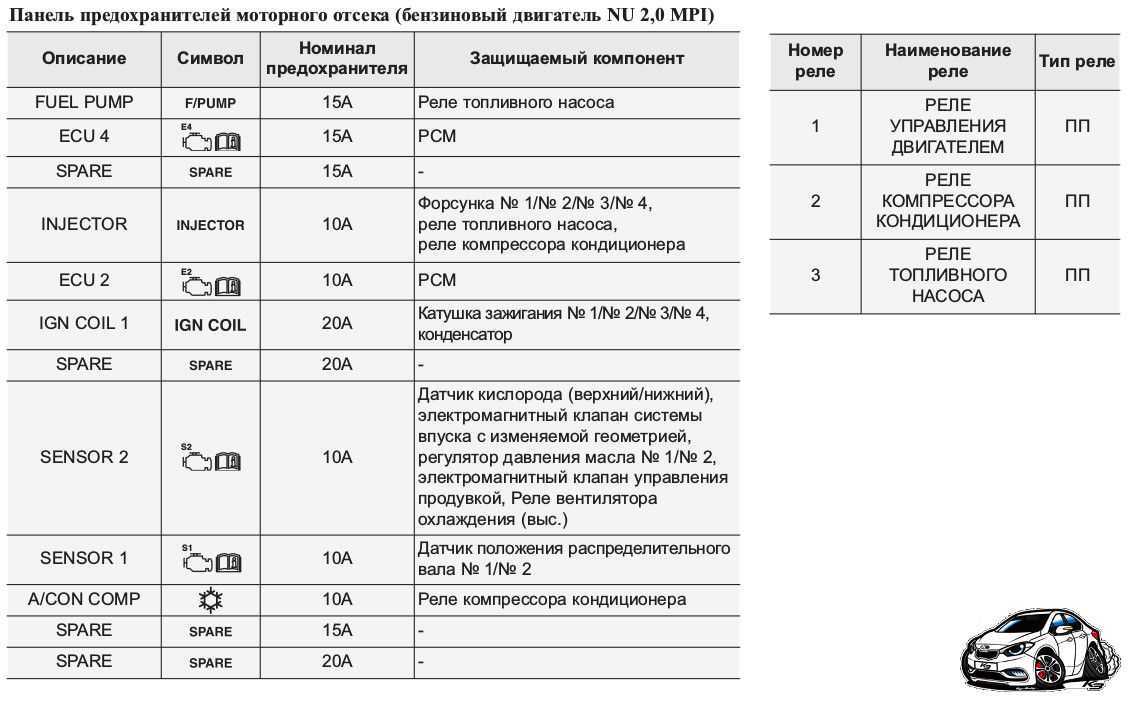

Обозначение предохранителей
В 1 | 60А Интеллектуальная распределительная коробка (ARISU-LT IPS 1(4СН), ARISU-LT IPS 2(4СН)), Предохранитель — левый электро стекло подъемник 25А, правый электро стекло подъемник 25А, багажник 10А, модуль 6 7,5 А, модуль 7 10А) |
С/FAN | 60А Реле вентилятора охлаждения, низ., реле вентилятора охлаждения |
В 2 | 60А Интеллектуальная распределительная коробка (ARISU-LT IPS 4(4СН), ARISU-LT IPS 3(4СН), IPS 5(2СН)), Предохранитель — сиденье с электроприводом (водителя), выключатель тормоза, PDM1, обогреватель заднего сиденья |
GSLРТС | 60А Реле бензина с ПТК |
ABS3 | 10А АБС: Блок управления АБС ESC: Блок управления ESC, датчик рысканья |
A/CON SW | 10А ЭБУ кондиционера, электродвигатель вентилятора, резистор кондиционера |
В 3 | 50А Интеллектуальная распределительная коробка (устройство автоматической отсечки тока утечки, предохранители — PDM2, дверной замок, люк) |
BACK-UP | 10А АКПП: Электро хромное зеркало, аудиовизуальное головное устройство с навигацией, задний комбинированный фонарь (внутр.), камера заднего вида МКПП: Выключатель фонаря заднего хода |
LAMP | |
STOP LP | 15А Стоп сигналы |
FUEL PUMP | 15А Реле топливного насоса |
INJECTOR | 10А Форсунка № 1/№ 2/№ 3/№ 4, реле топливного насоса, реле компрессора кондиционера |
ECU 2 | 10А ЭБУД |
IGN COIL 1 | 20А Катушка зажигания, конденсатор |
ECU 1 | 20А ЭБУД |
SENSOR 2 | 10А Датчик кислорода (верхний/ нижний), электромагнитный клапан системы впуска с изменяемой геометрией, регулятор давления масла № 1/№ 2, электромагнитный клапан управления продувкой, Реле вентилятора охлаждения |
SENSOR 1 | 10А Датчик положения распределительного вала № 1/№ 2 |
A/CON COMP | 10А Реле компрессора кондиционера |
Расшифровка реле
Блоки под капотом
Основной блок
Он расположен в левой части под защитной крышкой.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Пример схемы с обратной стороны крышки
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение
p, blockquote 20,0,0,0,0 —>
ECU1 | 10A Блок управления двигателем |
STOP | 15A Стоп-сигнал |
F/WIPER | 20A Передний стеклоочиститель |
R/FOG | 10A Задний противотуманный фонарь |
F/FOG | 15A Передние противотуманные фары |
LO FHDLP | 15A Ближний свет фар |
HI HDLP | 15A Дальний свет фар |
A/CON | 10A Система кондиционера |
F/PUMP | 15A Топливный насос |
T/OPEN | 10A Открывание крышки багажника |
SAFTY P/WINDOW | 20A Модуль защиты стекло подъемника |
HORN | 10A Звуковой сигнал |
INJ | 15A Инжектор |
SNSR | 10A Сенсор кислорода |
ECU2 | 30A Блок управления двигателем |
SPARE | Запасной предохранитель |
ABS | 30A Анти блокировочная система |
BLOWER | 30A Вентилятор |
IGN | 30A Замок зажигания |
RAD | 30/40A Вентилятор радиатора |
COND | 20A Реле вентилятора конденсатора |
ALT | 120/140A Генератор |
Реле | |
ATM | Блок управления автоматической коробки передач |
WIPER | Реле стеклоочистителя |
F/FOG | Реле передних противотуманных фар |
LO HDLP | Реле фары (ближний свет) |
HI HDLP | Реле фары (дальний свет) |
A/CON | Реле кондиционера |
F/PUMP | Реле топливного насоса |
DRL | Реле фонарей для светлого времени суток |
COND2 | Реле вентилятора конденсатора |
HORN | Реле звукового сигнала |
MAIN | Главное реле |
START | Реле стартера |
RAD | Реле вентилятора радиатора |
COND | Реле вентилятора конденсатора |
Дополнительный блок
Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
F/HEATER | 30А Нагреватель топливного фильтра |
HEATER 3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
HEATER 2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
GLOW | 60А Свеча предпускового подогрева |
HEATER 1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.
Источник
Блок предохранителей и реле hyundai creta
Рассмотрены автомобили Hyundai Creta 2022, 2022, 2022, 2022 года выпуска.
Блок предохранителей в салоне.
Находится с левой стороны под панелью приборов за пластиковой крышкой.
схема расположения предохранителей в блоке.
расшифровка.
№ |
наименование |
номинал предохранителя |
защищаемая цепь |
1 |
обогрев заднего стекла |
30a |
реле обогрева заднего стекла |
2 |
обогреватель заднего сиденья |
20a |
модуль управления обогревателем заднего сиденья |
3 |
запасной |
30a |
— |
4 |
электростеклоподъемник с защитой от защемления |
25a |
модуль электростеклоподъемника водителя с защитой от защемления |
5 |
указатель поворота |
15a |
bcm |
6 |
обогреватель переднего сиденья |
20a |
модуль управления обогревателем сиденья водителя/пассажира |
7 |
правый электростеклоподъемник |
25a |
главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
8 |
левый электростеклоподъемник |
25a |
главный переключатель электростеклоподъемников |
9 |
запасной |
20a |
— |
10 |
bcm |
10a |
bcm, эбу электронных ключей, модуль иммобилайзера |
11 |
задняя розетка питания |
20a |
задняя розетка питания |
12 |
передняя розетка питания |
20a |
передняя розетка питания |
13 |
блокирование дверей |
20a |
реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
14 |
brake switch |
10a |
эбу электронных ключей, выключатель стоп-сигналов |
15 |
tcu |
15a |
a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
16 |
start |
10a |
блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
17 |
pdm 1 |
15a |
эбу электронных ключей |
18 |
обогрев зеркал |
10a |
наружное зеркало заднего вида со стороны водителя/пассажира |
19 |
модуль 2 |
10a |
консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
20 |
запасной |
10a |
— |
21 |
омыватель |
15a |
многофункциональный переключатель |
22 |
вентилятор 1 |
10a |
модуль управления кондиционером |
23 |
память |
10a |
регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
24 |
плафон внутреннего освещения |
10a |
фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
25 |
модуль 3 |
10a |
bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
26 |
эбу |
10a |
pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
27 |
кондиционер |
10a |
распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
28 |
задний стеклоочиститель |
10a |
блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
29 |
мультимедиа |
20a |
аудиосистема, аудиовизуальное головное устройство с навигацией |
30 |
вентилятор 2 |
10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
31 |
модуль 1 |
10a |
bcm, выключатель стоп-сигнала |
32 |
esp |
10a |
переключатель на передней панели, блок управления esp |
33 |
модуль 5 |
10a |
электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
34 |
запасной |
10a |
— |
35 |
e-call |
10a |
модуль mts e-call |
36 |
запасной |
20a |
— |
37 |
mdps |
10a |
блок mdps датчик угла поворота рулевого колеса |
38 |
подушка безопасности |
10a |
модуль управления srs |
39 |
модуль 4 |
10a |
bcm, эбу электронных ключей |
40 |
подогреватель strg |
15a |
bcm |
41 |
прикуриватель |
20a |
предохранитель прикуривателя Hyundai Creta |
42 |
acc |
10a |
реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
43 |
индикатор подушки безопасности |
10a |
комбинация приборов |
44 |
комбинация приборов |
10a |
комбинация приборов |
Блок предохранителей и реле в моторном отсеке Hyundai Creta.
Находится около аккумуляторной батареи.
для доступа к предохранителям и реле отожмите два фиксатора и снимите крышку блока.
схема расположения предохранителей и реле в блоке моторного отсека Hyundai Creta.
описание.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
Описание предохранителей
p, blockquote 13,0,0,0,0 —>
START | 10А Двигатель стартера |
SRF/D LOCK | 20А Крыша, Запирание двери |
RR FOG | 10А Задний противотуманный фонарь |
HAZARD | 10А Аварийная сигнализация |
A/ CON | 10А Система кондиционирования воздуха |
CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
RKE | 10А Доступ на расстоянии без ключей |
S/ HTR | 20А Обогрев сидений |
C/ LIGHTER | 15А Прикуриватель |
A/ BAG | 15А Подушки безопасности |
R/ WIPER | 15А Задний стеклоочиститель |
AUDIO | 10А Система аудио устройств |
ABS | 10А Анти — блокировочная система АБС |
POWER | 15А Розетка питания |
ROOM | 15А Плафон салона |
IGN | 10А Зажигание |
ECU | 10А Блок управления двигателем |
TAIL RH | 10А Задний свет (правый) |
T/ SIG | 10А Фонарь указателя поворота |
RR/ HTR | 30А Обогреватель заднего стекла |
P/ WDW LH | 25А Стекло подъёмник (левый) |
HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
P/WDW RH | 25А Стекло подъёмник (правое) |
TAIL LH | 10А Задний свет (левый) |
Назначение реле
p, blockquote 15,0,0,0,0 —>
RR/HTR | R1 Реле обогревателя заднего стекла |
RESISTOR | R2 Резистор |
P/WDW | R3 Реле электро подъемника стекол |
ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
TAIL | R5 Реле заднего света |
Расположение блоков предохранителей на Kia Cerato 2
Седан Kia Cerato 2 – «Железная леди» – обладает индексом надежности 4,22 из 5. Двигатель – 1,6 (бензиновый). Модель 2-го поколения выпускалась в 2008, 2009, 2010, 2012 гг. Основные модули вмонтированы в салоне и подкапотном пространстве транспортного средства.
Главный узел состоит из перемычек мощностью от 40 до 125 А. Узел включает 9 преобразователей. В седане 2-го поколения не предусмотрен выключатель поворотника.
Поклонники модели отмечают соответствие автомобильных модулей международным стандартам.
В салоне автомобиля
Преобразователи тока входят в список стандартного оборудования седана и обеспечивают безопасность авто. В салоне расположен 31 прерыватель с номинальным током от 10 до 25 А.
В 1-м вертикальном ряду находятся 6 перемычек на 10 А.
Они контролируют работу:
- стартера – F1;
- кондиционера – F2;
- отопителя заднего стекла – № 3;
- дальних фар – F6.
Прикуриватель контролирует F13 (15 А, синий). За исправность подушки безопасности отвечает плавкая перемычка № 27.
Блок оснащен защитными приспособлениями, обеспечивающими работу:
- багажного отсека – F19;
- розетки электропитания – № 23;
- панели механизмов – F26;
- аварийной сигнализации – F29 и т.д.
Главное в седане – характеристики прерывателей:
- повышенная вибро- и ударостойкость;
- большая отключающая способность;
- быстрое действие;
- работа при колебаниях температуры и пониженном атмосферном давлении (до 4,1 Па).
Блок предохранителей в салоне авто.
В подкапотном пространстве
Предохранители Киа Церато 2 выдерживают напряжение 30 В. Корпус перемычек выполнен из пластмассы на основе линейных синтетических соединений, контакты оловянные, покрыты цинковым сплавом. В подкапотном пространстве находятся 25 перемычек и 12 реле. Их номинальный ток – от 10 до 20 А.
Плавкие вставки емкостью 1 А отвечают за работу:
- датчиков управления двигателем – F5;
- конденсатора – F13.
Преобразователи с номинальным напряжением 10 А обеспечивают безопасность:
- зажигания – F3;
- топливных форсунок – F4;
- кондиционера – № 7;
- освещения задних фар – F12;
- тормозной системы – F14.
Звуковой сигнал контролирует выключатель № 16. Коммутационные переключатели под капотом защищают бензонасос (2), вентилятор (4), стартер (8), не дают сгорать механизму привода стеклоочистителя лобового стекла (10). Прерыватель соединения в электрической цепи (R12) обеспечивает безопасность ближнего света фар.
Блок под капотом.
Точки подключения автосигнализации на KIA Cerato
Замок зажигания:Розовый и белый – плюсОранжевый – IG1Желтый – IG2Синий – АСС
Блок предохранителей:
- Зеленый разъем:Концевик багажника – зеленый провод (третий с края)Замки дверей (два крайних) – желтый/черный – отпирание и желтый/оранжевый – запирание
- Коричневый разъем:Повороты – синий/оранжевый; синий/белый (рядом)
- Серый разъем:Концевики дверей – серый провод
Стоп сигнал – красный/черный в пороге водителя или разъем с перемычками на жгуте контроллера
Отпирание багажника – коричневый провод в желтом разъеме кнопки отпирания багажника (минус)
Ручник — левый разъем комбинации приборов, красный/черный провод. (второй с края)
Генератор – левый разъем комбинации приборов, белый/черный провод. (четвертый с края)
Блокировка – синий (светлый) провод (бензонасос) (не подходит для программирования), в жгуте порога (подключиться в части жгута, проходящей за контроллером)
Плюс после зажигания – желтый провод, синего разъема блока кнопок (слева)Плюс постоянный – внизу разъем с толстыми проводами. (розовый)
Проход под капот – через заглушку подкапотного пространства (под капотом разобрать пластмассовую крышку жгута)
Блок можно установить за комбинацию приборов, на воздуховод сверху на скотч (правый край комбинации, проследить чтобы провода сигнализации не оставались между воздуховодом и комбинацией – нет зазора).
Подключение магнитолы
Розовый (толстый) – плюсРозовый (тонкий) – АССЧерный – массаСиний черный – габариты
желтый/черный (+); синий/красный (-) – перед левыйжелтый (+); черный (-) – перед правыйсиний/оранжевый (+); зеленый/оранжевый (-) – задний правыйбелый (+); коричневый (-) – задний левый
Engine compartment
Main box
Located on the left side of the engine compartment.
Legend
Designation
B + 1 | 60А Intelligent distribution box (ARISU-LT IPS 1 (4СН), ARISU-LT IPS 2 (4СН)), Fuse – left electric glass lifter 25A, right electric glass lifter 25A, trunk 10A, module 6 7.5 A, module 7 10A) |
С / FAN | 60A Cooling fan relay, low, cooling fan relay |
B + 2 | 60A Intelligent Junction Box (ARISU-LT IPS 4 (4CH), ARISU-LT IPS 3 (4CH), IPS 5 (2CH)), Fuse – Power Seat (Driver), Brake Switch, PDM1, Rear Seat Heater |
GSL РТС | 60A Petrol relay with PTC |
ABS3 | 10A ABS: ABS control unit ESC: ESC control unit, yaw rate sensor |
A/CON SW | 10A A / C ECU, Blower Motor, A / C Resistor |
B + 3 | 50A Intelligent Junction Box (Automatic Leakage Cut-off Device, Fuses – PDM2, Door Lock, Sunroof) |
BACK-UP | 10A automatic transmission: Electro chrome mirror, audio-visual head unit with navigation, rear combination lamp (internal), rear view camera Manual transmission: Reversing light switch |
LAMP | |
STOP LP | 15A Stop signals |
FUEL PUMP | 15A Fuel pump relay |
INJECTOR | 10A Nozzle No. 1 / No. 2 / No. 3 / No. 4, fuel pump relay, air conditioning compressor relay |
ECU 2 | 10A EBUD |
IGN COIL 1 | 20A Ignition coil, capacitor |
ECU 1 | 20A EBUD |
SENSOR 2 | 10A Oxygen Sensor (Upper / Lower), Variable Geometry Solenoid Valve, # 1 / # 2 Oil Pressure Regulator, Purge Control Solenoid Valve, Cooling Fan Relay |
SENSOR 1 | 10A Camshaft position sensor No. 1 / No. 2 |
A / WITH COMP | 10A A / C compressor relay |
Additional box
Fits only in vehicles with a diesel engine under the hood on the passenger side.
Diagram
Appointment
PTC HEATER – auxiliary / additional heater for vehicles with diesel engine. 80A glow plug fuse.
Main fuse
In the cover itself, on the positive terminal of the storage battery, a high-power fuse is attached in the form of a fusible link that protects the generator.
And if there is something to add to the material, we will be glad to receive your comments.
Слабые места кузова
Про кузов много не сказать. И это хорошо. Kia Cerato 3 не гниет в привычном понимании, не сыпется лоскутами, но вот краска местами любит вспучиться. ЛКП у корейцев традиционно достаточно тонкое, царапины образовываются легко и быстро. Есть и пара особенно популярных мест, где коррозия любит поедать железо «Сироты». Как не удивительно, но это кромки крыши, крышка багажника и участки под уплотнительными резинками. Коррозия легко может вылезти из-под вклеенного заднего или лобового стекла.

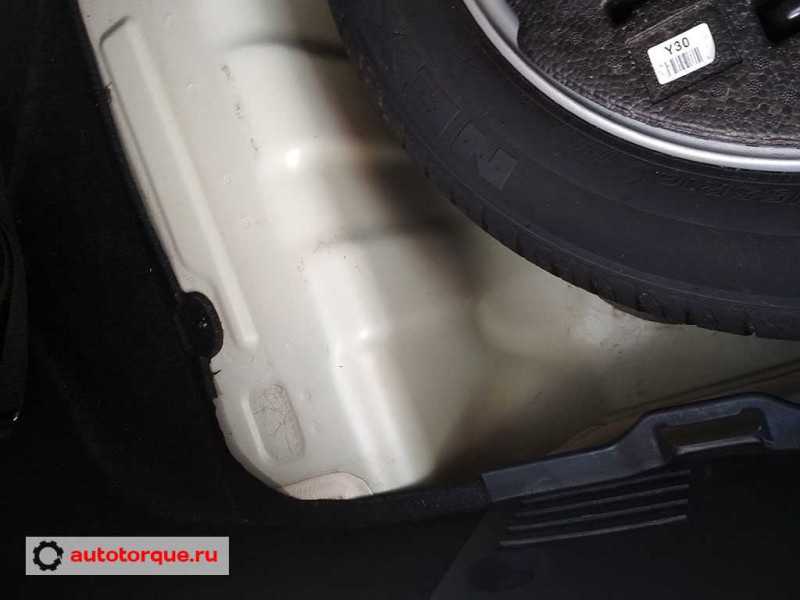

Еще одна интересная особенность — вода в багажнике после мойки или сильного дождя. Виновниками ожидаемо признаны задние фонари, причём официально, так как многим владельцам, обнаружившим болото в нише запасного колеса, дилер устранял проблему по гарантии.
Как вы знаете, водичкой в багажнике «болеет» не только Kia Cerato. Ну и ничего страшного. Как всегда вопрос решается проклейкой фонарей или поездкой к дилеру
Замена
Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.
Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.
Перед тем, как проводить замену, стоит принять во внимание несколько советов:
- Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
- Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
- Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.
Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.
Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.
Предохранители и реле под капотом Киа Церато 2
Монтажный блок в моторном отсеке размещен возле АКБ.
Схема блока предохранителей и реле под капотом Киа Церато 2
Описание
1 | 20А Катушки зажигания, конденсатор — IGN COIL |
2 | 10А Датчики системы управления двигателем — SNSR2 |
3 | 10А Система зажигания — ECU2 |
4 | 10А Система кондиционирования, топливные форсунки — INJECTOR |
5 | 15А Датчики системы управления двигателем — SNSR1 |
6 | 10А Главное реле — ECU1 |
7 | 10А Кондиционер — A/CON |
8 | 15А Топливный насос — F/PUMP |
9 | 30А Главное реле — ECU |
10 | 20А Резерв — SPARE |
11 | 15А Резерв — SPARE |
12 | 10А Выключатель лампы света заднего хода — B/UPLP |
13 | 15А Катушки зажигания, конденсатор — ECU3 |
14 | 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
15 | 10А Датчики системы управления двигателем — SNSR3 |
16 | 10А Звуковой сигнал — HORN |
17 | 20А Дальний свет — H/LPHI |
18 | 50А Электронный блок управления электрооборудованием салона — BATT2 |
19 | 30А Замок зажигания — IGN 1 |
20 | 40А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, диагностический разъем — ABS1 |
21 | 20А Резерв — SPARE |
22 | 10А Противотуманные фары, диагностический разъем — FOG LP (FR) |
23 | 10А Лампа ближнего света левой блок-фары — H/LP LO LH |
24 | 10А Лампа ближнего света правой блок-фары — H/LP LO RH |
25 | 10А Резерв — SPARE |
Реле
- MAIN — Главное реле
- F/PUMP — Реле топливного насоса
- A/C0N — Реле кондиционера
- BLOWER — Реле электро вентилятора радиатора системы охлаждения
- H/LPHI — Реле дальнего света фар
- HORN — Реле звукового сигнала
- C/FAN HI — Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
- START — Реле стартера
- FOG LP — Реле задних противотуманных фонарей
- WIPER — Реле стеклоочистителя
- C/FAN LO — Реле электро вентилятора системы кондиционирования (малая скорость вращения)
- H/LPLO — Реле ближнего света фар
