Kia optima 4 предохранители и реле

Блок в салоне

Он находится под панелью приборов со стороны водителя за защитной крышкой.

Схема

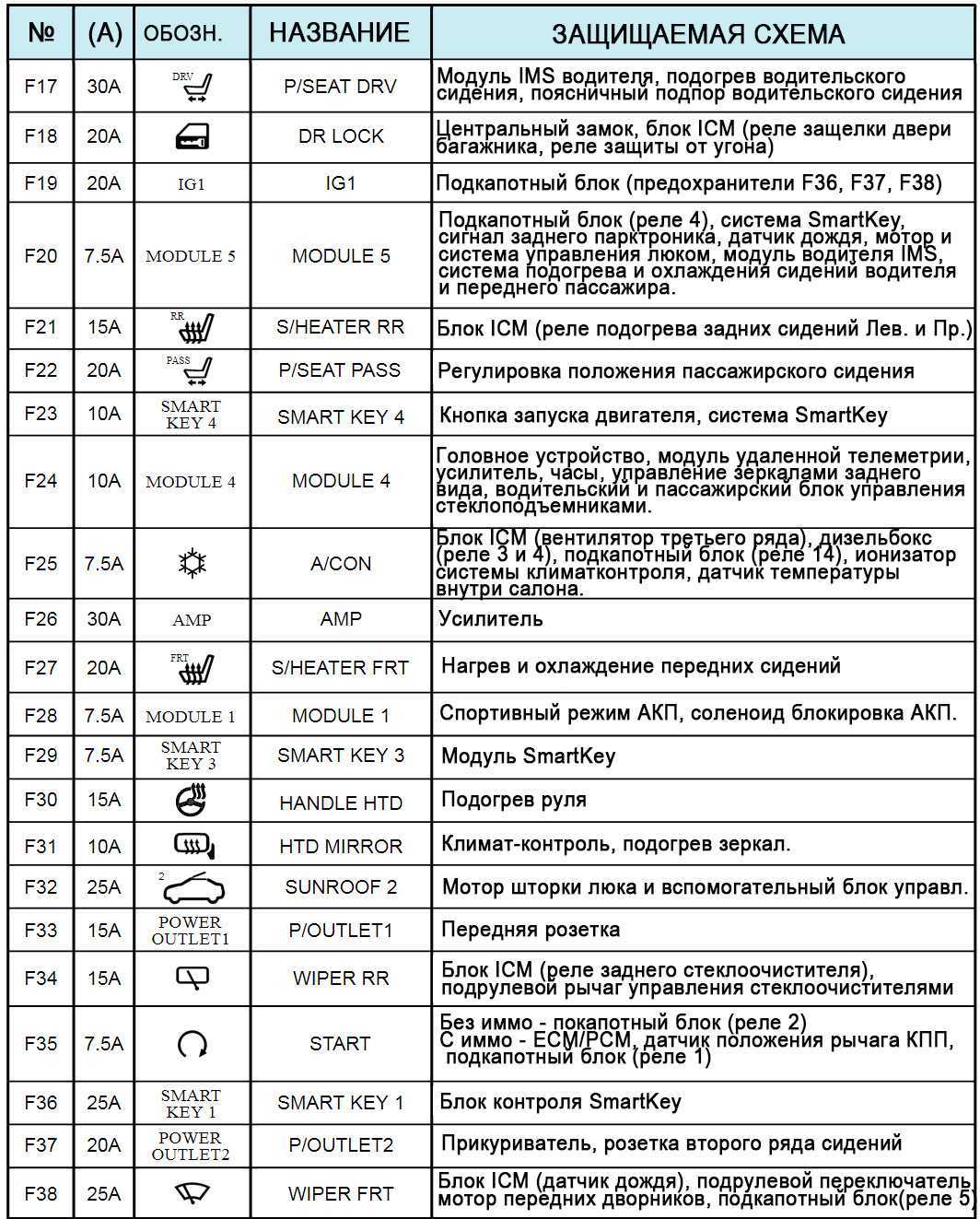

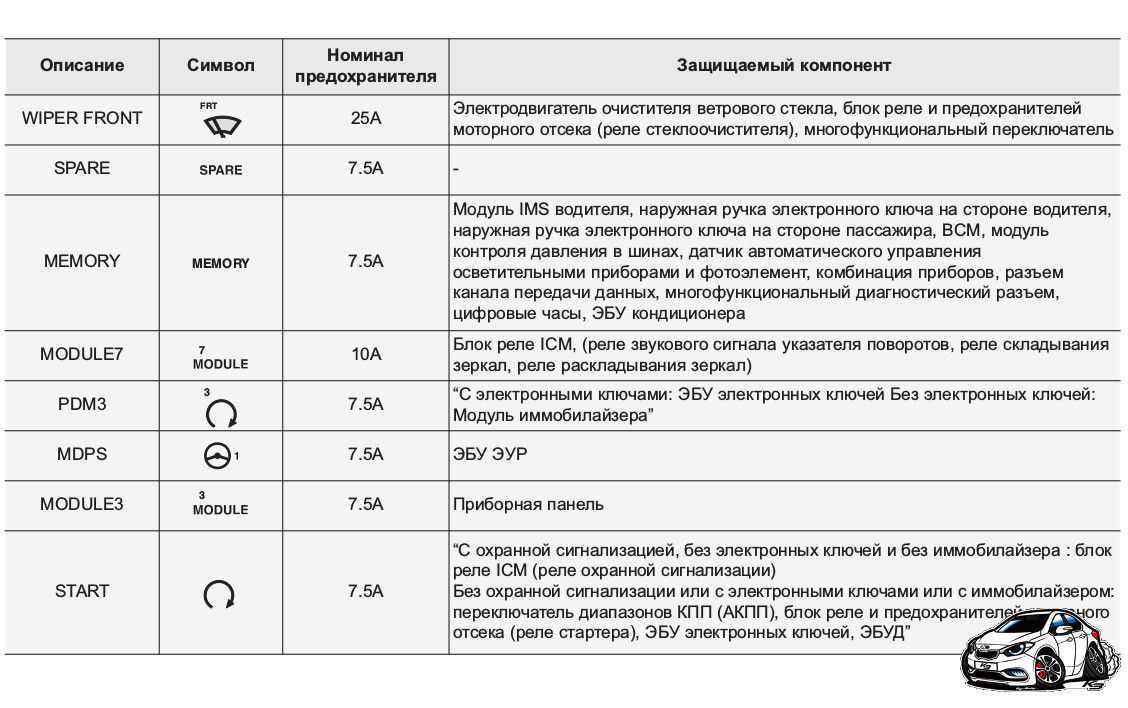

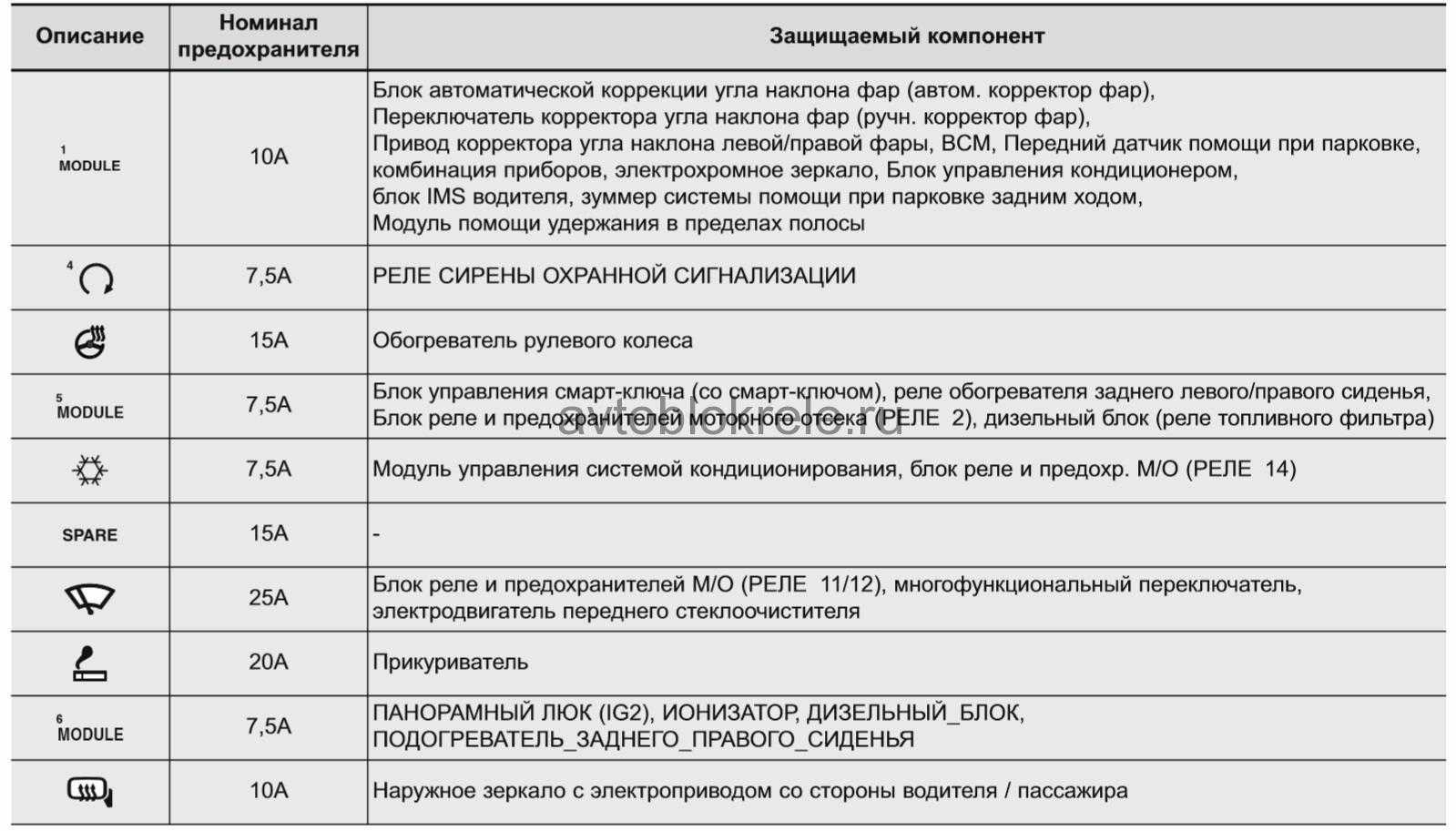

Описание

AUDIO	15A Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS
MEMORY	7,5A Модуль управления кондиционером для передней/ задней части салона, комбинация приборов (индикатор), модуль передней части, модуль задней части, дверной модуль водителя/ пассажира, модуль управления мультимедийной подсистемой IP, модуль наклона и выдвижения руля, РЧ- приемник
IG2-1	7,5A Модуль управления кондиционером для передней части салона, многофункциональный переключатель, модуль подогревателя водительского/ пассажирского сиденья, датчик дождя, система кругового обзора, одуль управления интеллектуальным ключом, блок реле (реле переднего /заднего вентилятора), субблок E/R (реле вентилятора охлаждения 2, реле подогревателя топлива), модуль управления системой климат – контроля водителя/ пассажира
HEATED S/WHEEL	15A Обогрев рулевого колеса
IG2-2	7,5A Модуль управления кондиционером для задней части салона, дверной модуль водителя/ пассажира, МПЧ
OBD-II	7,5A Переключатель пуск/ остановка
ROOM	7,5A Переключатель аварийной сигнализации, лампа подсветки карты, лампа подсветки в солнце защитном козырьке слева/ справа, модуль управления системой кондиционирования спереди/ сзади, лампа подсветки потолочной консоли, лампа подсветки задней части салона
K/LOCK	7,5А Переключатель спортивного режима, дверной модуль водителя/ пассажира, блокировка ключа зажигания
ILLUMI	7,5А Иллюминация
RR S/WARMER	20А Реле подогрева задних сидений
SEAT WARMER	20А Модуль подогрева водительского сиденья, модуль подогрева пассажирского сиденья, модуль управления системой климат – контроля водителя – пассажира
SUNROOF	25А Модуль люка в крыше
TPMS	7,5А Модуль контроля давления в шинах
S/ TILT	20А Модуль наклона и выдвижения
PASS P/SEAT	20А Выключатель электропривода пассажирского сиденья
DRIVER P/SEAT	30А Выключатель электропривода водительского сиденья, выключатель поясничной опоры водителя, модуль управления IMS
ACC	7,5А Головное устройство аудио, аудио/ видео и навигации, модуль экстренного вызова MTS, модуль управления интеллектуальным ключом, система кругового обзора, УСИЛ JBL
FRT CIGAR	15А Прикуриватель
START	7,5А Реле охранной сигнализации, пусковое реле
AIR BAG IND	7,5А Комбинация приборов (индикатор подушки безопасности)
ABS	7,5А Модуль управления системой ABS, модуль управления системой ESC, реле системы DBC, датчик угла поворота рулевого колеса, выключатель противоударных нашивок
IGN 1	7,5А Реостат, модуль управления пневматической подвеской, электро хроматическое зеркало, электродвигатель переднего стекло очистителя, модуль управления интеллектуальным ключом, универсальный диагностический разъем, модуль экстренного вызова MTS, звуковой сигнал системы помощи при парковке задним ходом, выключатель системы помощи при парковке задним ходом, переключатель спортивного режима, головной блок аудио, аудио/ видео и навигации, переключатель стоп- сигналов, датчик автоматического регулирования угла наклона фар головного света, генератор, много функциональный переключатель, модуль контроля давления в шинах, радар системы обнаружения объектов в не просматриваемой зоне слева/ справа, модуль регулировки наклона и вылета рулевого колеса, модуль управления системой кондиционирования передней части салона, комбинация приборов, выключатель контрольной лампы топливного фильтра, модуль управления системой предупреждения покидания полосы движения, передний/ задний датчик системы помощи при парковке
ENG	7,5А ECM, модуль управления трансмиссией, 4WD ECM, датчик расхода воздуха, модуль управления интеллектуальным ключом, выключатель зажигания, универсальный диагностический разъем
AIR BAG	15А Модуль управления системой SRS
DDM	30А Модуль двери водителя, предохранительный модуль электрического стекло подъемника водительской двери
ADM	30А Датчик двери пассажира, предохранительный модуль электрического стекло подъемника пассажирской двери

Салонный блок предохранителей

Расположенная в панели приборов распределительная коробка содержит предохранители, рассчитанные на пониженную силу тока. Для доступа к элементам следует снять крышку, закрепленную пружинным фиксатором. Пинцет потребуется вынуть из блока, расположенного под капотом автомобиля.

Схема предохранителей в Camry 50-55

Элементы расположены в блоке в 3 ряда, предохранители перечислены начиная с верхней полосы слева направо. В коробке имеются пустые позиции, которые можно использовать для хранения запасных вставок. На крышке коробки нанесена схема с указанием номинала деталей и английской аббревиатуры (информация с расшифровкой приведена в заводской инструкции по эксплуатации).

Подробная расшифровка

Расшифровка назначений предохранителей в салонной коробке автомобилей Camry XV50 и 55:

1. Блоки управления очисткой фар головного освещения, ассистентом парковки, блокиратором селектора АКПП, обогревом передних и задних сидений (номинал 10 А). На дорогих версиях вставка защищает контроллеры регуляторов громкости звука и температуры воздуха для заднего ряда сидений и предотвращает повреждение блока управления электрическим приводом регулировки заднего дивана. При поломке вставки не работает привод шторки, электрическая регулировка колонки и отключается магнитола.
2. Контроллеры блоков курсовой устойчивости, вентиляторов охлаждения, фар головного освещения и генератора (10 А).
3. Светодиоды подсветки приборов и кнопок, контроллеры прикуривателя, индикация выбранной передачи и плафоны освещения багажного отсека и салона (10 А).
4. Габаритное освещение по периметру кузова, освещение государственного регистрационного знака и противотуманные сигналы спереди и сзади (15 А).
5. Электрический привод стекла в правой передней двери (20 А).
6. Аналогично позиции 5, но для правой задней двери (20 А).
7. Аналогично позиции 5, но для левой передней двери (20 А).
8. Аналогично позиции 5, но для задней левой двери (20 А).
9. Лампы ближнего света (7,5 А).
10. Контроллер насоса омывателя стекла и электрического привода щеток (10 А).
11. Блок управления кондиционером (7,5 А).
12. Моторы насоса и привода щеток (25 А).
13. Индикация заднего хода, контроллеры АКПП и впрыска топлива, акустические элементы и магнитола (7,5 А).
14. Электроника кузова (7,5 А).
15. Контроллер усилителя руля (7,5 А).
16. Розетка для задних пассажиров (20 А).
17. Блокиратор селектора АКПП (5 А).
18. Обогрев кресла спереди справа (10 А).
19. Аналогично позиции 18 для левого сиденья (10 А).
20. Штекер диагностики OBD-II (10 А)
21. Блок управления для пассажиров заднего ряда сидений, обогрев и электрическая регулировка заднего дивана, привод шторки (10 А).
22. Реле стартера и цепи блока управления подачей топлива (7,5 А).
23. Габаритные сигналы и лампы торможения, блоки ABS и бесключевого доступа в салон (7,5 А).
24. Мотор заднего дивана (30 А).
25. Кондиционер (7,5 А).
26. Панорамная крыша (10 А).
27. Приводы передних сидений (30 А).
28. Резерв (30 А).
29. Блокировка замков и блок связи (20 А).
30. Электрический привод рулевой колонки (20 А).
31. Контроллер SRS, подушки безопасности (10 А).
32. Впрыск бензина (7,5 А).
33. Контроллер бесключевого доступа (7,5 А).
34. Прикуриватель (15 А).
35. Отдельный пульт управления магнитолой и кондиционером для задних пассажиров, блоки управления подогревом и электрическими регулировками заднего дивана, настройка и обогрев зеркал заднего вида, магнитола и блок беспроводной связи (7,5 А).
36. Обогрев подушек сидений в задней части салона (20 А).

Предохранители в отсеке двигателя

Перечень и номинал части защитных элементов зависят от:

• рабочего объема двигателя;
• наличия системы обогрева подушек заднего ряда сидений;
• типа ламп, установленных в фарах головного света.

Схема элементов

Блок имеет вытянутую конфигурацию, внутри находятся вставки стандартного типа А с прозрачными корпусами, а также элементы типа В (рассчитанные на повышенную силу тока). Для снятия крышки необходимо нажать на фиксаторы и потянуть кожух вверх. На внутренней поверхности находятся запасные элементы и пинцет.

Расшифровка с описанием функций

Перечень элементов (начиная с нижней позиции в левом ряду):

1. Контрольные приборы (5 А).
2. Электрические двигатели вентиляторов системы охлаждения (50 А).
3. Насос блока очистки стекол фар головного света (30 А).
4. Муфта компрессора кондиционера и климатическая установка (50 А).
5. Цепь зарядки батареи (120 А для машин с обогревом передних кресел и 140 А для модификаций с обогревом всех сидений).
6. Контроллер модуля курсовой устойчивости (30 А).
7. Реле включения стартера двигателя (30 А).
8. Общая защита ламп в фарах головного света (30 А).
9. Контроллер системы курсовой устойчивости (50 А).
10. Электрический усилитель рулевого управления (80 А).
11. Звуковой сигнал высокого тона (7,5 А).
12. Звуковой сигнал низкого тона (10 А).
13. Контроллеры модуля впрыска топлива и управления АКПП (15 А).
14. Блок управления подачей топлива (10 А или 7,5 А для агрегатов 2GR-FE и 2AR-FE соответственно).
15. Контроллеры блока впрыска горючего и цепи зажигания (7,5 А).
16. Блок управления подачей бензина, контроллер АКПП и соленоид блокировки рулевого вала (7,5 А).
17. Реле стартера (15 А).
18. Дверные замки (20 А).
19. Дополнительная защита цепей систем зажигания и подачи топлива (25 А).
20. Контроллер зарядки (7,5 А).
21. Блок аварийной связи (5 А).
22. Указатели направления поворота (15 А).
23. Блокиратор рулевого управления (10 А).
24. Магнитола (15 А).
25. Ближний свет левого борта для галогенных фар или корректор положения ксеноновых ламп (15 или 20 А).
26. Аналогично позиции 25, но для правого борта.
27. Блок автоматического корректора ксеноновых ламп (опция, 7,5 А).
28. Контроллер модуля впрыска бензина (30 А).
29. Бесключевой доступ (5 А).
30. Контроллер дроссельного узла (10 А).
31. Розетка буксировочного прибора (опция, 20 А).
32. Системы управления двигателем и трансмиссией (7,5 А).
33. Аналогично позиции 32 (только для мотора 2AR-FE, 20 А).
34. Бесключевой доступ (7,5 А).
35. Питание магнитолы (20 А).
36. Цепи подсветки приборов, свет в салоне, багажном отделении и в проемах дверей (7,5 А).
37. Блок связи, электрический регулятор положения рулевой колонки, кнопки на рулевом колесе (10 А).

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Обозначение

1. Блок предохранителей и реле
2. Реле управления омывателем фар
3. ЭБУ системы управляемого проскальзывания
4. Блок реле ABS
5. 1CD-FTV: реле свечей накаливания
6. Коробка реле

Блок предохранителей и реле

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Описание

1	30A DCC — предохранители «ECU-B», «DOME», «RAD N.1»
2	15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха
30A FUEL HTR — Diesel: Подогреватель топлива
3	Труба 10А — Сигнал
4	10А ZTA — Указатель поворота и контрольная лампа
5	15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6	10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой.
15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо.
7	7.5A OBD — бортовая система диагностики
восемь	7,5A ALT-S — Avensis Verso, Picnic: система зарядки
15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей.
девять	50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10	30А AM2 — Замок зажигания
одиннадцать	30A RR CLR — Задний кондиционер
12	30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар
15A Ipsum: принято
13	7,5A RR FOG — Фонарь противотуманный задний
14	40 / 50A АБС №1 -ABS, VSC
15	30/40 АБС №2 — АБС, VSC
16	30A CDS — Бензин: Электрические вентиляторы системы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
17	30A RDI — Бензин: электрические вентиляторы системы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
18	50A HTR — Кондиционер / отопление
19	140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1
ветры	15A HEAD RH UPR — Правая фара (дальний свет), панель приборов
21 год	15А HEAD LH UPR — Левая фара (дальний свет)
22	15A HEAD RH LWR — Левая фара (ближний свет), дальность света
23	15А HEAD LH LWR — Фара правая (ближний свет)
24	15А RAD NO.1 — Аудиосистема
25	7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла
26 год	КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1	Фары (ГОЛОВА)
R2	Avensis Verso, Picnic: (ДИММЕР)
Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом
R3	Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4	Сигнал
R5	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7	Электровентилятор (ВЕНТИЛЯТОР №3)
R8	Блок управления двигателем (EFI)

Основной блок реле

Схема

Деловое свидание, встреча

• R1 — Запуск (ST)
• R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
• R3 — Муфта компрессора кондиционера (MG / C)
• 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
• 2 — Резерв

Дополнительный блок реле

Схема

Расшифровка

1	50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
2	50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
3	50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
Реле
R1	Электрическое сопротивление (HTR SUB 1)
R2	Электрическое сопротивление (HTR SUB 2)
R3	Электрическое сопротивление (HTR SUB 3)

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Предохранители и реле в салоне

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>

Руководство по эксплуатации

Как известно всем владельцам Chevrolet Cobalt и Ravon R4, автомобиль достаточно умен и не позволяет хитрому пользователю разрядить аккумулятор прослушиванием музыки или подключением приборов в розетку 12V при заглушенном двигателе. Спустя десять минут после того, как вытащишь ключ, мозги машины автоматически обесточивают всю электрику на борту.

За данную функцию отвечает реле под номером R6 в салонном блоке предохранителей:

Как нетрудно догадаться, оно размыкает и замыкает питание на магнитолу, электрические стеклоподъемники и розетку 12V (в простонародье — прикуриватель). Из чего следует, что избавившись от реле можно на постоянно подключить наши электроприборы независимо от состояния зажигания.

ПРЕЖДЕ ЧЕМ ЗАНИМАТЬСЯ С ЭЛЕКТРИКОЙ АВТОМОБИЛЯ, ОБЕСТОЧЬТЕ БОРТОВУЮ СЕТЬ ПУТЕМ СКИДЫВАНИЯ МИНУСОВОЙ КЛЕММЫ С АККУМУЛЯТОРА!

И на его место устанавливаем перемычку:

Готово. Больше не понадобится судорожно вставлять ключ чтобы поднять забытые стекла Ну а прослушиванием магнитолы без заведенного двигателя злоупотреблять не стоит, штатный аккумулятор Кобальта, а особенно Равона Р4 (сэкономили на поставщике батареи в правопреемнике кобальта) не блистает параметрами, потому есть риск разрядить аккумулятор ниже порогового значения, при котором ЭБУ автомобиля просто отказывается крутить стартер, который еще спокойно мог бы завести двигатель.

Большинство электрических цепей американского седана защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.

Информация по схемам актуальна для моделей Шевроле Круз 2-го поколения (T250) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска c бензиновым 1,5-литровым двигателем. С 2015 по 2020 выпускался под брендом Ravon R4.

В моторном отсеке

Находится около АКБ. Он закрыт защитной крышкой. Общий вид блока.

Схема моторного блока предохранителей
№ (Ток, А)	Описание
MF1 (25)	Не используется
MF2 (7,5)	Электроприводы наружных зеркал заднего вида
MF3 (5)	Не используется
MF4 (25)	Не используется
MF5 (30)	Блок управления ABS (тормоза АБС)
MF6 (5)	Не используется
MF7 (15)	Не используется
MF8 (15)	Блок управления автоматической коробкой передач
MF9 (5)	Система регулирования напряжения в бортовой сети
MF10 (10)	Корректор фар
MF11 (20)	Не используется
MF12 (30)	Элемент обогрева заднего стекла
MF13 (10)	Не используется
MF14 (7,5)	Элементы обогрева наружных зеркал заднего вида
MF15 (20)	Не используется
MF16 (25)	Элементы обогрева передних сидений
MF17 (10)	Не используется
MF18 (10)	Блок управления двигателем, блок управления автоматической коробкой передач
MF19 (20)	Бензонасос Chevrolet Cobalt
MF20 (15)	Не используется
MF21 (10)	Блок управления двигателем
MF22 (10)	Нет
MF23 (10)	Блок управления двигателем
MF24 (10)	Омыватель ветрового стекла
MF25 (10)	Не используется
MF26 (10)	Блок управления двигателем
MF27 (10)	Не используется
MF28 (10)	Блок управления двигателем
MF29 (20)	Блок управления двигателем
MF30 (15)	Катушки зажигания, форсунки
MF31 (10)	Левая блок-фара (дальний свет)
MF32 (10)	Правая блок-фара (дальний свет)
MF33 (15)	Блок управления двигателем
MF34 (15)	Звуковой сигнал (гудок)
MF35 (10)	Муфта компрессора кондиционера
MF36 (10)	Противотуманные фары
JF1 (40)	Блок управления ABS (тормоза АБС)
JF2 (30)	Очиститель ветрового стекла
JF3 (40)	Блок управления отоплением, вентиляцией и кондиционированием
JF4 (30)	Монтажный блок в салоне (цепи защищаемые предохранителями F27, F28, F29, F30)
JF5 (40)	Не используется
JF6 (30)	Не используется
JF7 (40)	Не используется
JF8 (30)	Вентилятор системы охлаждения (малая и средняя скорость)
JF9 (40)	Вентилятор системы охлаждения (большая скорость)
JF10 (30)	Не используется
JF11 (30)	Тяговое реле стартера
SP1 (25), SP2 (20), SP3 (15), SP4 (30), SP5 (10), SP6 (7,5), SP7 (5)	Запасной
MF1-MF36 — предохранители малого размера; JF1-JF11 — предохранители большого размера; К1-К8 — реле; 1 — пинцет для снятия предохранителей

Модули реле в моторном блоке
№	Наименование
К1	Пусковое реле
К2	Реле бензонасоса
КЗ	Нет
К4	Нет
К5	Главное реле
К6	Реле большой скорости вентилятора системы охлаждения
К7	Реле стартера
К8	Реле малой скорости вентилятора системы охлаждения

В салоне

Расположен с водительской стороны, снизу приборной панели. Он закрыт пластиковой крышкой. Общий вид блока.

• Распиновка центрального замка ауди а4 б5



• Распиновка приборки т4 1.9 дизель



• Ошибка с1015 сузуки гранд витара



• От какой машины подходит стартер на пежо 206



• С чего подходит стартер на синтай 120
