Блок предохранителей (F2, F3, F4, F6)
1 | |
2 | Ближний свет правый, корректор |
3 | Ближний свет левый |
4 | Задний противотуманный фонарь |
5 | Дальний свет правый, контрольная лампа дальнего света |
6 | Дальний свет левый |
7 | |
8 | Габарит правый, подсветка приборов |
9 | Габарит левый |
10 | Противотуманные фары |
11 | Центральный переключатель света, прожектор |
12 | Маяки |
13 | Спальное место, подкапотная лампа, фонариавтопоезда |
1 | Блокировка колес, радиоприёмник | После выключателя приборов и стартера |
2 | Сигнализатор утечки газа (на газовых автомобилях) | |
3 | Коробка отбора мощности, дневные ходовые огни, лебедка | |
4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода | |
5 | Обмотка реле выключателя массы | |
6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения | |
7 | Обмотка возбуждения генератора, подкачка шин | |
8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов | До выключателя приборов и стартера |
9 | Розетка светильника подвесного, электродвигатели отопителя | |
10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения | |
11 | Вентилятор обдува водителя | |
12 | ||
13 | Обогрев зеркал, подогрев сидений |
1 | ||
2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
3 | АБС тягача | |
4 | АБС прицепа | |
5 | Приборы, электронный спидометр, электронный тахометр | |
6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
7 | АБС прицепа | |
8 | Датчик уровня газа (на газовых автомобилях) | |
9 | Питание стеклоочистителя | |
10 | Питание блока системы управления двигателем | |
11 | Электрофакельное устройство | |
12 | До выключателя приборов и стартера | |
13 |
№ | Назначение | Опция | Примечание |
1 | Блок управления двигателем | До выключателя приборов и стартера | |
2 | Блок управления двигателем | После выключателя приборов и стартера | |
3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
Реле торможения | |||
4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
7 | Насос мочевины | Система нейтрализации отработавших газов | |
8 | Насос мочевины | До выключателя приборов и стартера | |
Датчик NOх | |||
9 | — | — | |
10 | — | — | — |
11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
№ | Назначение | Опция | Примечание |
1 | Блок управления двигателем | До выключателя приборов и стартера | |
2 | Блок управления двигателем | После выключателя приборов и стартера | |
3 | Разъем диагностики | До выключателя приборов и стартера | |
4 | Резерв | После выключателя приборов и стартера | |
5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
7 | Насос дозирующий | Система нейтрализации Grundfos | |
8 | Реле линий подогрева мочевины | ||
Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
9 | Резерв | ||
10 | Датчик NOх | После выключателя приборов и стартера | |
11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
Вернуться в раздел «Предохранители и реле на автомобилях Камаз» Перейти в руководство по эксплуатации автомобилей Камаз
Основная спецтехника
- Автотопливозаправщики
- Вакуумные автоцистерны
- Вахтовые автобусы
- Универсальные моторные подогреватели
- Цементировочные агрегаты
- Передвижные мастерские
- Паропромысловые установки
- Фургонная спецтехника
Прицепная спецтехника
- Полуприцепы-цистерны
- Прицепы цистерны
- Бортовые полуприцепы
- Полуприцепы тяжеловозы
- Опоровозы
- Полуприцепы-контейнеровозы
- Агрегаты перевозки штанг
- Вакуумные полуприцепы-цистерны
KIA Optima (JF) 2018 года. Руководство по эксплуатации
Прочитав инструкцию, вы узнаете о характерных особенностях автомобиля и ознакомитесь с советами по эксплуатации KIA Optima 2018 года выпуска в различных дорожных условиях. Руководство ознакомит вас со свеми функциями и особенностями автомобиля, а также в нем содержится важная информация по его безопасной эксплуатации.
Язык: русский
Формат: pdf
Год выпуска: 2018
Размер файла: 14,2 Мб
электронная книга в формате pdf
5 интересовались книгой
- Предупреждение
- Загрузка
Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в инструкции функции. В руководстве по эксплуатации возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.
В связи с этим просим принимать во внимание, что настоящее электронное руководство по эксплуатации KIA Optima ни в коей мере не может заменить его печатный вариант. Подробнее о том, как скачать руководство по эксплуатации KIA Optima бесплатно
Подробнее о том, как скачать руководство по эксплуатации KIA Optima бесплатно.
Из чего состоит инструкция по эксплуатацииKIA Optima?
описание всех функций и возможностей автомобиля
необходимая информация для правильной эксплуатации KIA Optima
полезные советы по уходу за автомобилем
технические характеристики и требования к обслуживанию
Другие книги по эксплуатации KIA Optima
KIA Optima (TF) 2013 года. Руководство по эксплуатации
KIA Optima (TF) 2012 года. Руководство по эксплуатации
KIA Optima (TF FL) 2015 года. Руководство по эксплуатации
KIA Optima (TF FL) 2015 года. Руководство по навигационной системе
KIA Optima (TF FL) 2014 года. Руководство по эксплуатации
KIA Optima (TF FL) 2014 года. Руководство по навигационной системе
KIA Optima (JF) 2019 года. Руководство по эксплуатации
KIA Optima (JF) 2019 года. Руководство по навигационной системе
Roadly — антирадар и регистратор
Приложение антирадар для андроид. Roadly — это видеорегистратор для помощи водителям на дороге и антирадар. Приложение включает в себя функции видеорегистратора, распознавания дорожных знаков и предупреждения о зоне их действия, а также антирадара, предупреждающего о камерах.
Waze — социальный навигатор
Всегда будьте в курсе о том, что происходит на дороге, с Waze. Даже если Вы знаете маршрут, Waze расскажет Вам о пробках, ремонтных работах, полиции, ДТП и других событиях в реальном времени. Если на Вашем маршруте плотное движение — Waze предложит другой маршрут, чтобы сэкономить Ваше время.
Правила дорожного движения и штрафы 2021
Удобный справочник по правилам дорожного движения РФ, дорожным знакам и разметке, штрафам за нарушение ПДД. Приложение содержит полный текст правил, актуальный на данный момент времени (с изменениями от 26.03.2020, вступил в силу 08.04.2020).
Torque Pro — программа для диагностики автомобилей с интерфейсом OBD-II
Программа предназначена для получения и отображения диагностической информации о работе двигателя через интерфейс OBD-II.
inCarDoc PRO — ELM327 OBD2 автосканер
OBD2 автосканер, диагностика, мониторинг и журнал: чтение динамических и сохраненных параметров из ЭБУ автомобилей поддерживающих стандарт OBD2.
Полноценное приложение для управления вашим автопарком. Simply Auto помогает вести учёт и планирование технического обслуживания и ремонтов, а так же контролировать все расходы на автомобиль. Вся информация представлена в простой и удобной форме.
Предохранители и реле Kia Optima 4 (JF), 2016 — 2021
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Киа Оптима (JF) четвертого поколения 2016, 2017, 2018, 2019, 2020, 2021 года выпуска.
В моторном отсеке
Основной блок находится в левой части моторного отсека.

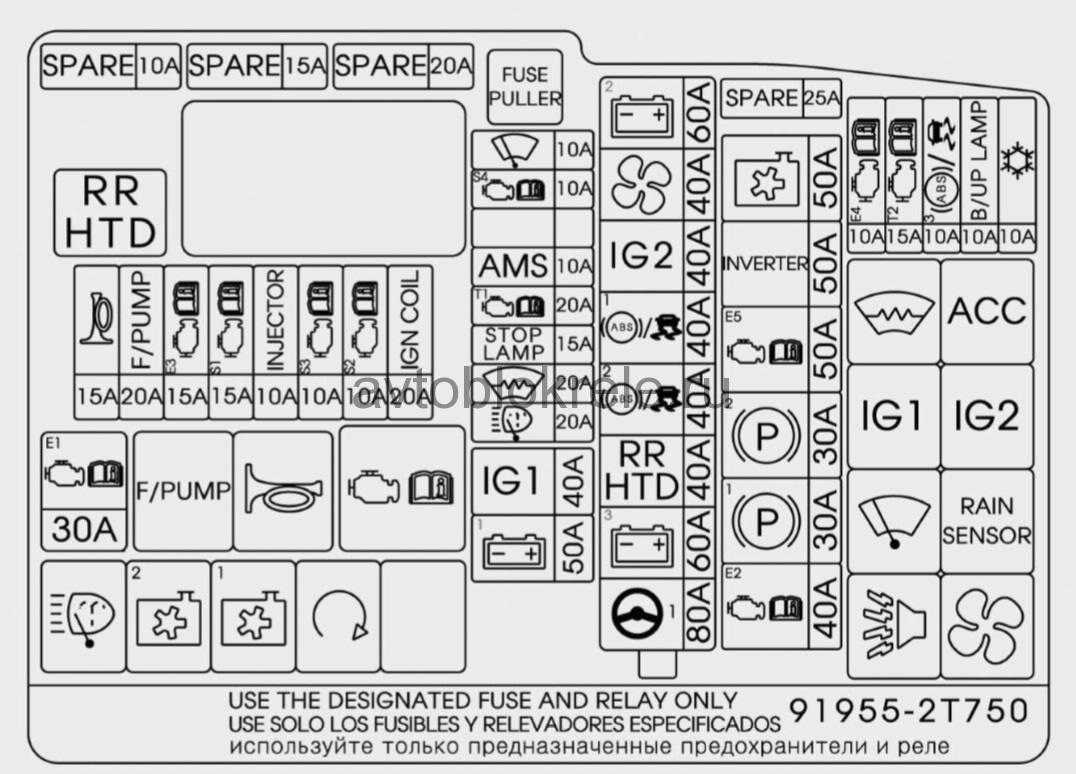

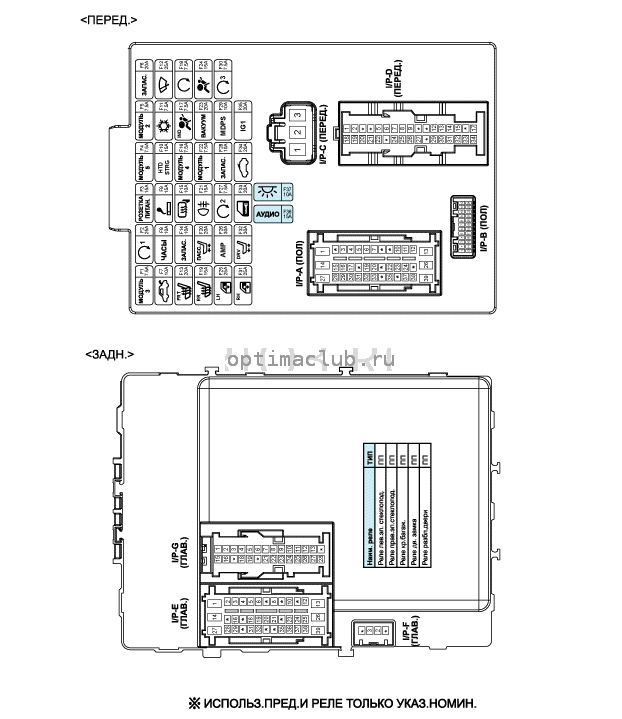

Общий вид.

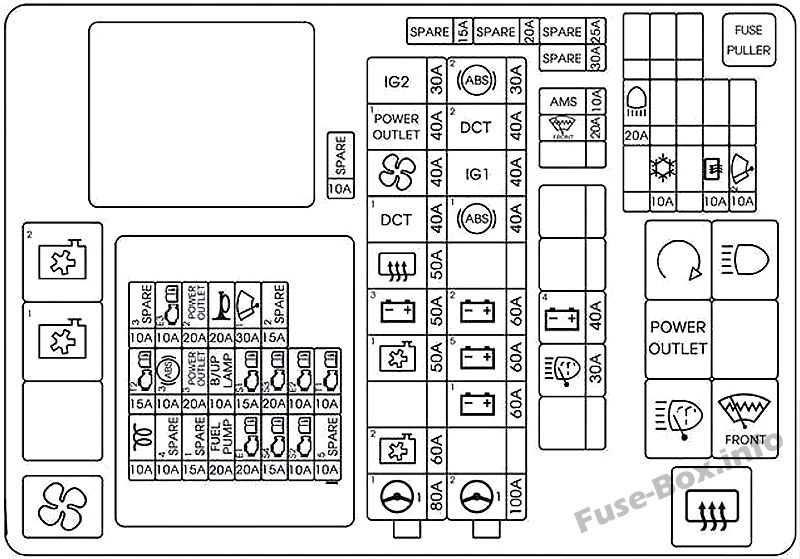

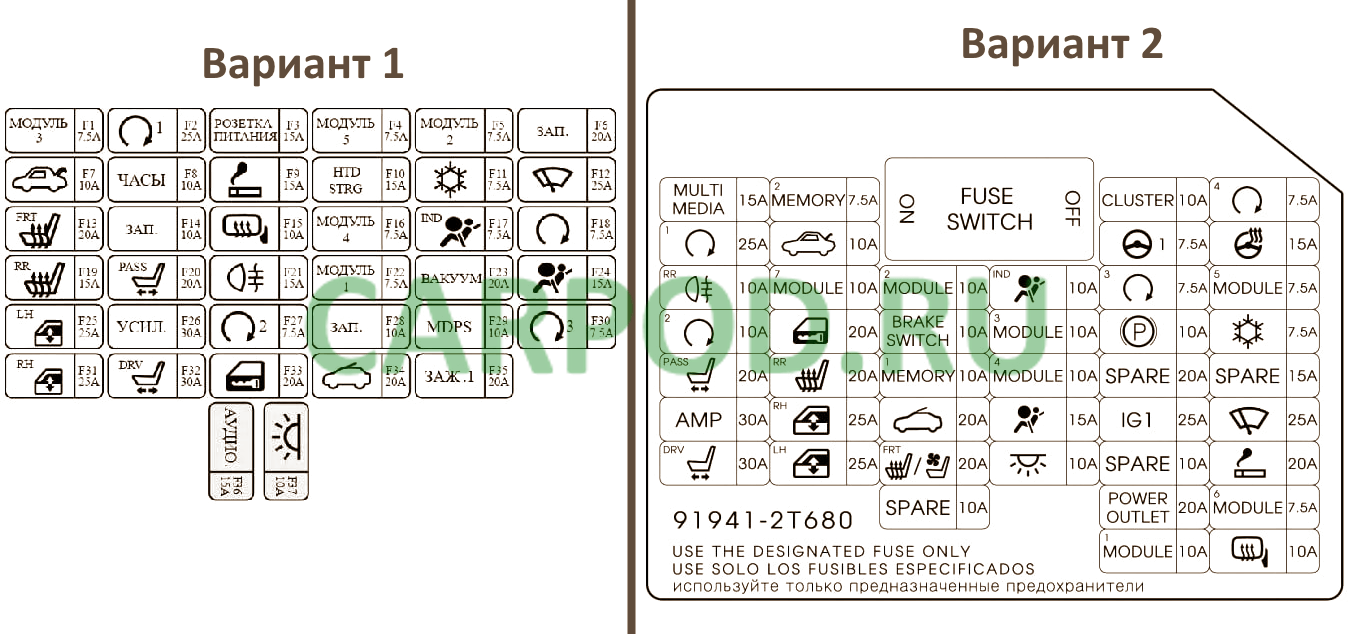

Схема предохранителей в основном блоке | ||
---|---|---|
