Замена предохранителей
Случается, что во время эксплуатации машины отказывает какая-либо из систем. Первое, что необходимо сделать — проверить предохранители. Неисправный элемент часто видно невооруженным глазом. Для выявления сгоревшей детали можно воспользоваться тестером.
При этом следует:
- Отключить питание автомобиля.
- С аккумулятора отсоединить провод с минусовой клеммы.
- Пробитую плавкую перемычку вытащить и заменить целой, используя прилагаемые к блоку реле щипцы.
Опытный водитель всегда возит с собой плавкие предохранители. Можно купить стандартный набор таких изделий в количестве 50 шт. всего за 190 р. (производство ─ Китай, артикул AVSA8099635). При отсутствии в запасе можно временно использовать те перемычки, что защищают цепи устройств, не влияющих на работу автомобиля (к примеру, прикуривателя).
По окончании работы питание авто нужно включить и завести двигатель. Если предохранитель сгорит снова, то это указывает на КЗ в системе
В подобных случаях важно найти и устранить имеющуюся в цепи неисправность
Kia Ceed (2013) — схема предохранителей
- Abarth
- 500
- Пунто
- Acura
- класс
- ILX
- Интегра
- Легенда
- MDX
- NSX
- RL
- SLX
- TL
- Вигор
- Aixam
- Альфа Ромео
- 145
- 146
- 147
- 155
- 156
- 159
- 166
- 33
- 4C
- Brera
- Джулия
- Джульетта
- GT
- MiTO
- Паук
- Стельвио
- AMC
- Конкорд
- Хорнет
- Гремлин
- Матадор
- Пейсер
- Дух
- Ариэль
- Астон Мартин
- Audi
- 100
- 200
- 80
- 90
- A1
- A2
- A3
- A4
- A5
- A6
- A8
- 3 квартал
- 5 квартал
- 7 квартал
- RS6
- S3
- S4
- S5
- TT
- ТТС
- BMW
- 1 Серия
- 3 серии
- 5 серии
- 6 серии
- 7 серии
- Х1
- X3
- Х5
- Х6
- Z серии
- Bobcat
- 324
- 325
- 328
- 331
- 334
- S70
- S150
- S185
- Бьюик
- Каскада
- век
- Электра
- Электра
- Анклав
- Энкор
- Envision
- Поместье
- Поместье
- Лакросс
- LeSabre
- Люцерн
- Парк Авеню
- Райнер
- Regal
- Рандеву
- Ривьера
- Roadmaster
- Жаворонок
- Terraza
- Верано
- Кадиллак
- АТС
- Катера
- Коммерческое шасси
- CT6
- CTS
- DeVille
- DTS
- Эльдорадо
- ELR
- Escalade
- ESV
- Флитвуд
- Севилья
- SRX
- СТС
- XLR
- XT5
- XTS
- Caterham
- Chery
- A1
- A113
- DR2
- J1
- Шевроле
- Astro
- Лавина
- Авео
- Блейзер
- Камаро
- Caprice
- Capvita
- Кавалер
- Chevette
- Цитата
- Кобальт
- Колорадо
- Корвет
- Cruze
- Эпика
- Эквинокс
- Evanda
- Экспресс
- грн
- Импала
- Люмина
- Малибу
- Монте-Карло
- Орландо
- С-10
- Сильверадо
- Соник
- Искра
- ССР
- Пригород
- Тахо
- Первопроходец
- Трекер
- Траверса
- Trax
- Апландер
- Венчурное предприятие
- Вольт
- Крайслер
- 200
- 300
- Осина
- Concorde
- Кордова
- Crossfire
- Горизонт
- Имперская
- Лебарон
- Житель Нью-Йорка
- Pacifica
- PT Crusier
- Себринг
- Город и деревня
- Citroen
- Берлинго
- C-Crosser
- C-Elysee
- C-Zero
- C1
- C2
- C3
- C4
- C5
- C6
- C8
- CX
- DS3
- DS4
- DS5
- E-Méhari
- Джемпер
- Джампи
- Немо
- Реле
- Xanita
- Dacia
- 1304
- 1305
- 1307
- Доккер
- Дастер
- Дом
- Логан
- Сандеро
- Solenza
- SuperNova
- Daewoo
- Аранос
- Председатель
- Cielo
- Эсперо
- Корандо
- Ланос
- Leganza
- Нексия
- Тико
- DAF
- Daihatsu
- Шарада
- Рокки
- Териос
- Datsun
- 200SX
- 7 квартал
- Додж
- 1500
- 2500
- 3500
- 400
- 4500
- 5500
- Овен
- Мститель
- B100
- B200
- B300
- Калибр
- Караван
- Челленджер
- Шасси с кабиной
- Д / Ш 100
- Д / Ш 200
- Д / Ш 300
Демонтаж стоек задней подвески
Перед проведением работы необходимо поставить машину на ручной тормоз и обездвижить передние колёса противооткатными упорами. Проще всего проводить подобную работу на подъёмнике с вывешиванием колёс. Если такой возможности нет, то после подъёма задней части корпуса и демонтажа заднего колеса под рычаг ступицы подкладывается опора. Демонтаж производится в следующей последовательности:
- При помощи домкрата рычаг ступицы опускается на дополнительную опору до тех пор, пока задняя пружина не сожмётся;
- При помощи специального устройства необходимо зафиксировать сжатое положение пружины;
- Отсоединяются верхний и нижний крепежи задней амортизационной стойки, после чего её можно извлечь.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Kia Ceed, предохранители Kia Ceed, электросхема двигателя Kia Ceed, цветная электросхема Kia Ceed
Блок реле и предохранителей моторного отсека
Замена блока реле и предохранителей моторного отсека
1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Вытолкните 3 крюка в блоке реле моторного отсека в направлении, указанном стрелкой, и поднимите узел блока EMS (А).
3. Отсоедините разъем и снимите узел блока EMS (А).
4. Установку выполните в порядке, обратном разборке.
Блок реле и предохранителей салона
Снятие блока реле и предохранителей салона
1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Снимите нижнюю часть передней панели.
3. Отсоедините разъемы в части предохранителей интеллектуальной распределительной коробки.
4. Отверните крепежные гайки и выверните болт, затем снимите интеллектуальную распределительную коробку.
5. Отсоедините разъемы в задней части интеллектуальной распределительной коробки.
Установка блока реле и предохранителей салона
1. Установите интеллектуальную распределительную коробку.
2. Установите нижнюю часть передней панели.
3. Проверьте правильность работы всей системы.
Блок реле ICM
Проверка технического состояния
1. Диагностика блока ICM (блок реле на интегральных микросхемах) может быть выполнена быстрее с помощью GDS.
BCM связывается с GDS, затем считывает параметры реле и запускает привод.
2. Для диагностики функций блока реле ICM необходимо выбрать меню модели ТС и блока управления электрооборудованием кузова.
3. Выберите пункт «Input /output monitoring» (мониторинг входа/выхода) для проверки текущих параметров электрической системы кузова. Будет отображено состояние входных/выходных сигналов каждого модуля.
4. Если необходимо принудительно проверить обработку данных каждым модулем, выберите «Actuation test» (проверка работы).
На что ещё следует обратить внимание
Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым. Проблемы создаёт использование «контрафакных» незамерзаек или обыкновенной воды. В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.
Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.
Проверка электрической цепи
Для проверки электрической цепи Киа Сид первого поколения используют следующие методы:
- Поиск места короткого замыкания – выполняется при помощи мультиметра или индикаторной лампочки. Устройства устанавливаются не место изъятого предохранителя. При этом напряжение будет отсутствовать. Далее понадобится продернуть жгут с проводами. При наблюдении моргающей лампы или скачков напряжения, следует искать поврежденный проводник. Вероятней всего на нем нарушена изоляция, что приводит к замыканию на корпус автомобиля.
- Проверка надежности контактного соединения с «массой» – при отключенной АКБ, индикаторная лампа устанавливается на заведомо хорошую «массу». При этом второй контакт лампы присоединяется к проверяемой электрической цепи. В случае загорания лампы проблем с контактом нет и наоборот.
- Проверка целостности цепи – операции выполняются после обесточивания бортовой сети Kia Ceed I. Далее используется индикаторная лампочка с посторонним источником питания. Для проверки отдельного проводника понадобится подсоединить концы лампы в начале и конце провода. Отсутствие свечения лампы свидетельствует об обрыве. Таким же образом проверяется включенное положение выключателя, но концы лампы устанавливаются на соответствующие контакты.
Замена предохранителей KIA Ceed своими руками
Все по теме Замена предохранителей KIA Ceed
- Браун
- Братуха у меня такой херна постайоно
- Энтони
- почему вы не показываете как соединяются обратно разъемы?
- Мурат
автору спасибо- помогло.,даже с поставленной на сигнализацию.
Гринвуд
Даю вариант причины, почему вышел из строя старый расходомер воздуха. Стоит ГБО второго поколения, что нежелательно на инж движках. Думаю, что во впуск бахнул хлопок и расходомера разворотило… Если так, то и этот новый расходомер долго не проживает с этим ГБО 2 поколения. Небось там даже хлопушки нету перед дросселем…
Аурелия
крассавчик!!! Я тоже пользуюсь герметиком Виктор и антифриз хепу лью:) Видос норма, в таком темпе будешь как Травников известен:) в Украине тоже есть видео блогеры чоткии!!!спс!
Chevalier
Спасибо тебе дружище!Респект.Я подписался!
- Zane
- здраствуйте а на ниссан хтрейл т30 можна так же сделать дело в том что я купил машину Nissan X trail 2.2 dci Elegance Columbia 6 ст МКПП и запасной ключ изначально не работает и батарейку менял но ничего не помогло подскажите можно ли что то сделать буду вам очень благодарен
- Jeanelle
- Серега, у тебя дача около аэропорта что ли находится?))
- Нера
Полезно спасибо!Особенно log функция.Говорят если долго в гараже стоит то мафон напругу подъедает.А так смотрел обзор 2-din магнитолы Prology DNU-2650…не плохой аппарат!
- Тамирлан
- Виктор спасибо,завтра тачка будет на ходу
- Акиб
Посмотрел название-подумал,какие … друзья!Купили машину другу…
Brune
беда ребята если так замутить то эбу движки не увидит обороты двигателя. то есть вроде все будет путем до прогрева двигателя потом он просто начнет гасить обороты. буду разбирать мозги и ремонтировать. потом отпишусь что получилось
- Miley
- полезное видео
- Онегин
огромное спасибо две недели парит мозги то заводится то нет перепробовал все и воздух в трубках и завоздушеная система и ставил обратку на прямую с насоса все это бред кенго работает даже с воздухом а вот на лампочку внимания не обращал думал гаснет при запуске двигателя подергал предохранитель и алелуя завелась но еще в ключе есть батарейка и она приехала отсюда и нестабильность предварительная диагностика по телефону была страшной или твнд или форсунки или мозги но про иммо ни слова или не знают или????
- Асмик
- Миша вопрос блок управления центральным замком honda cr-v rd1 где находится
- Шумило
Здравствуйте. появилась проблема провод ДПКВ попал на выпускной коллектор и обгорел, авто не заводится. Начал смотреть и увидел что провод экранированный, подскажите пожалуйста как восстановить провод или менять всю косу?
Максимилиан
Подскажите, чем можно залить плату ЭБУ после пайки (сварки) вместо полужидкого геля? Учитывая что возможно придется разбирать его еще не 1 раз, чтобы не на мертво. Опель вектра б Simtec 70
Написать комментарий
Не работает омыватель лобового стекла на Киа Сид
Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.
Где может быть проблема
Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.
Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.
Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.
Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.
Работа моторчика подтвердит проблемы проводки или переключателей.
Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.
KIA Ceed 2.0 АКПП › Logbook › Задняя подвеска
Замена задних амортизаторов, опор, продольных рычагов, стоек+втулок стабилизатора. На зад набор такой: тяга стабилизатора HYUNKIA i30CEED левправ (CTR) CLKH31 -2шт 349084 (KYB) Амортизатор HYUNDAIKIA i30CEED газ. задний левправ -2шт 553301H000 HYUNDAI / KIA Опора амортизатора заднего -2шт 551001H000 HYUNDAI / KIA Рычаг задней подвески продольный — 2шт 12012564 ТОЧКА ОПОРЫ Полиуретановая втулка стабилизатора, задней подвески HYUNDAI I30I30CW (2008 — ) ELANTRA (2006 — ), I.D. = 16,5 мм — 2шт Загнав авто на яму для удобства задомкратил сразу с двух сторон. Скинул колеса и приступил к демонтажу деталей подвески. Сразу поменял стойки+втулки стабилизатора
ZoomСтарые и новые
. Предыдущим хозяином авто как оказалось уже были установлены полиуретановые втулки они были в нормальном состоянии, но я все равно поставил новые. Стойки стабилизатора были еще без стука в шариках, но тоже были заменены на новые
. Далее была очередь амортизаторов.Порадовало то, что для замены задних амортизаторов в багажнике разбирать ничего не нужно! Демонтировал их и не заморачиваясь сразу отрезал болгаркой шток и только потом зажав его в тиски открутил старые опоры. И вот что я обнаружил. Стояли родные саксы, я ставил каябу(349084)
. Так вот, с каябой шли в комплекте гайка и втулка которая одевается на шток под опору
. После демонтажа старых амортов с опорой обнаружил, что на них нет этой самой втулки под опорой
. Накинул новую опору на новый амморт без этой втулки, смотрю без нее не хватит резьбы чтобы притянуть опору
. Подложил втулку и она как раз добавила высоты на пару витков резьбы
. Сравнил оба штока, старый и новый, у них по разному нарезана резьба
. Собрал все, затянул по доброму, поставил. После заменил продольные рычаги

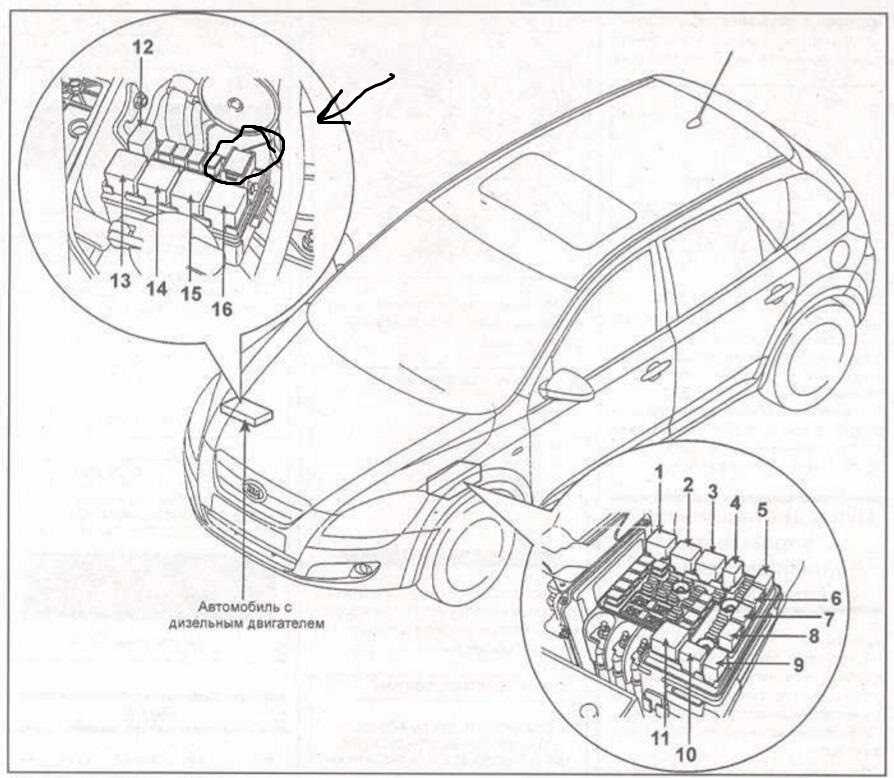

Расположение блока предохранителей
Моторного отсека

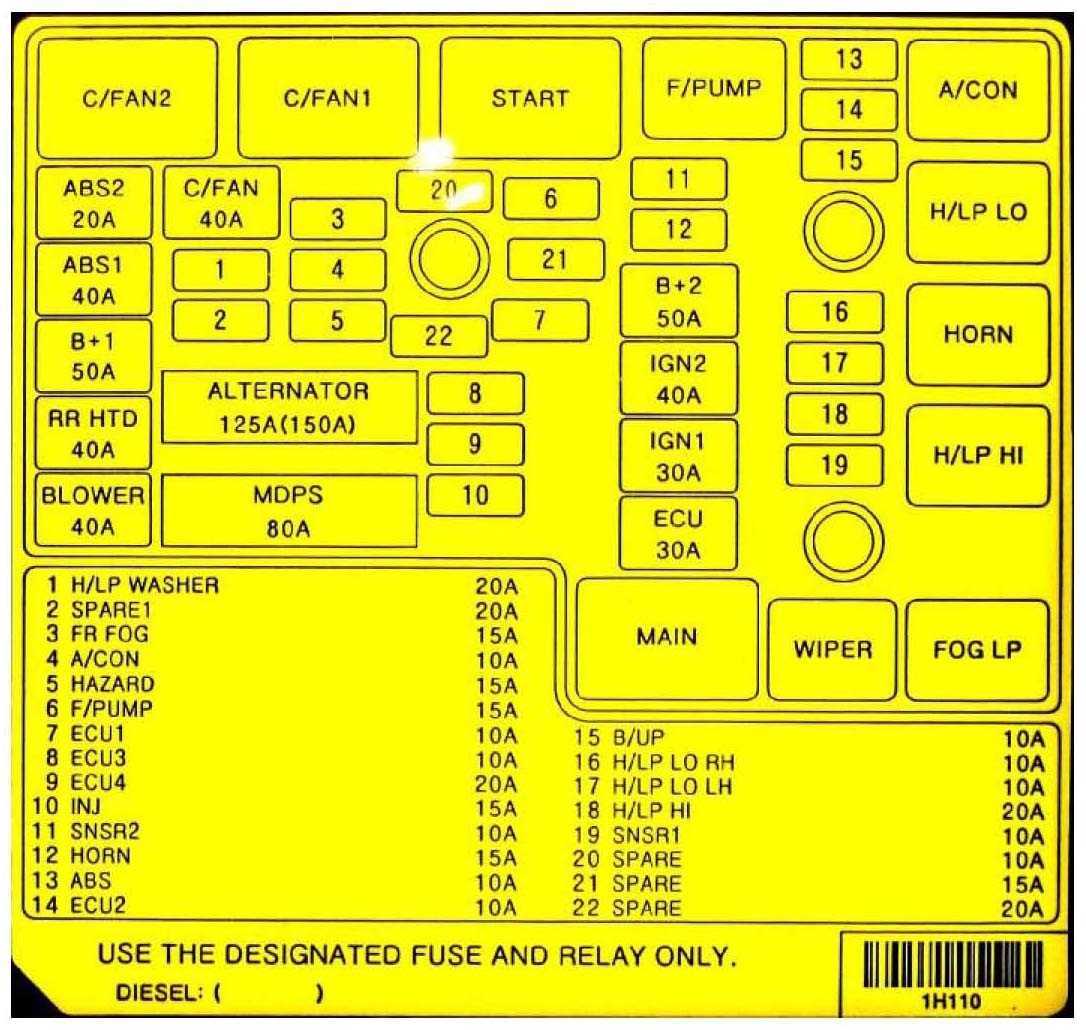

Внутри крышки панели предохранителей/реле вы найдете этикетку с названием и мощностью предохранителя/реле. Не все описания панелей предохранителей в данном руководстве применимы к вашему автомобилю.

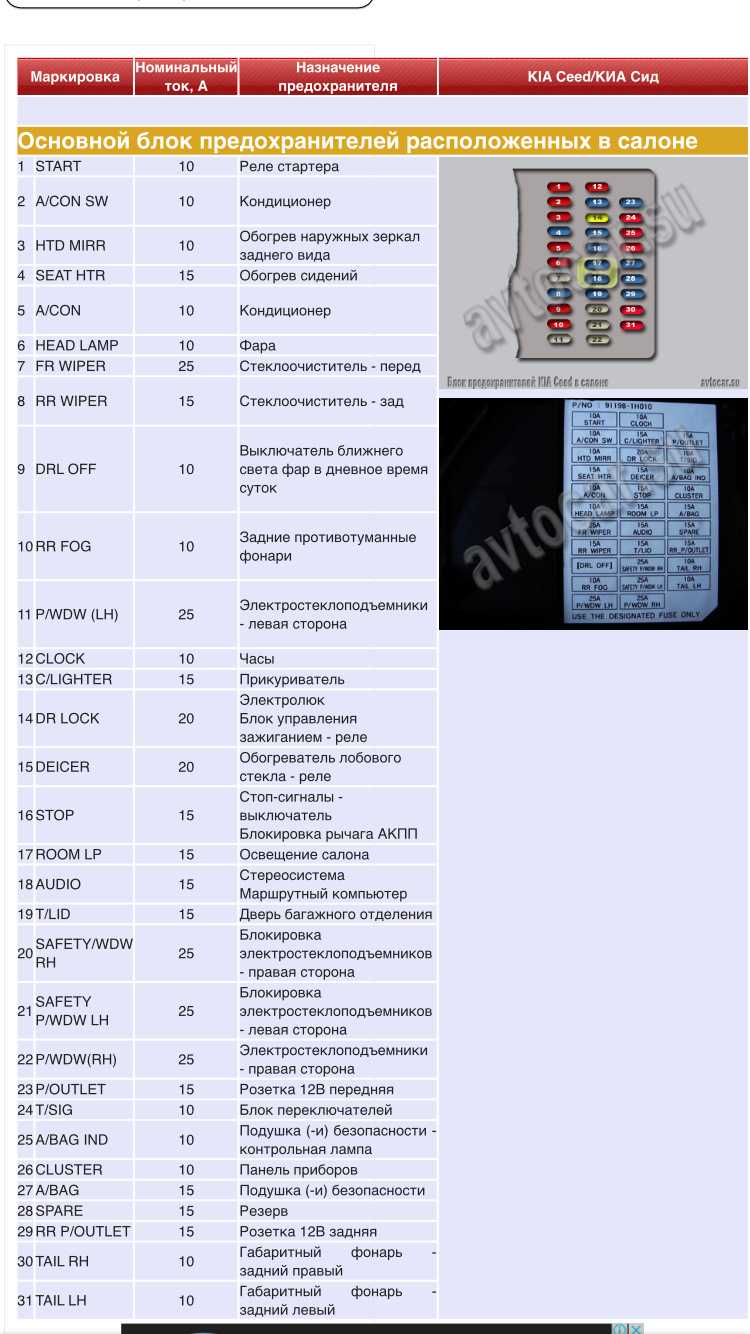

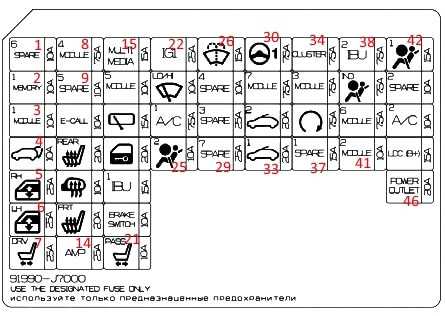

Назначение предохранителей на приборной панели
| Описание | Номинальный ток | Защищенные компоненты |
|---|---|---|
| Начало | 10А | Соленоид стартера двигателя |
| A / CON SW | 10А | Агент по уходу |
| HTD MIRR | 10А | Внешний вид зеркального нагревателя |
| SEAT HTR | 15А | Подогрев сидений |
| A / CON | 10А | Кондиционер |
| Фары | 10А | Фара |
| Передний стеклоочиститель | 25А | Стеклоочиститель ветрового стекла (передний) |
| Задний стеклоочиститель | 15А | Задний стеклоочиститель |
| Неработающий задний стеклоочиститель. | – | Дневные ходовые огни выключены |
| RR FOG | 10А | Противотуманные фары (задние) |
| П / WDW (слева) | 25А | Электрические стеклоподъемники (слева) |
| Просмотр | 10А | Часы |
| С/Освещение | 15А | Зажигалка |
| Доктор Рок | 20А | Дверь-ловушка, блокировка/разблокировка двери |
| Дефростер | 15А | Передний дефростер |
| Остановить | 15А | Выключатель стояночного света |
| Фонд “Сообщество | 15А | Внутреннее освещение |
| Аудио | 15А | Аудио, автомобильный компьютер |
| T / LID | 15А | Задняя дверь, складное зеркало |
| Безопасность P / WDW RH | 25А | Стеклоподъемник безопасности (правая сторона) |
| Безопасность P / WDW LH | 25А | Стеклоподъемник безопасности (левый) |
| P / WDW (RH) | 25А | Электрическое стекло (справа) |
| P / WDW | 15А | Розетка |
| Т / ПСО | 10А | Модули коммутации |
| A / BAG IND | 10А | Индикатор подушки безопасности |
| Группа | 10А | Кластер, система TPMS |
| Коробки | 15А | Воздушная подушка |
| Правый хвост | 10А | Задний фонарь (правая сторона) |
| Левый задний фонарь | 10А | Задний фонарь (левый) |
| Евро | 15А | Система гидроусилителя руля |
| RR_P / OUTLET | 15А | Задняя розетка |

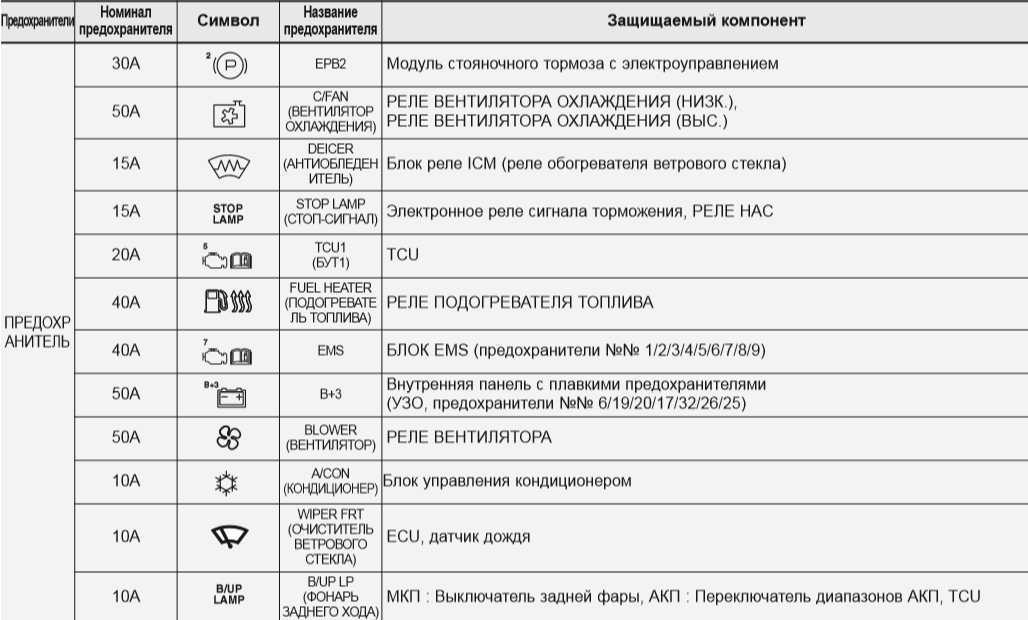

Назначение предохранителей в моторном отсеке
| Описание | Номинальный ток | Защищенные компоненты |
|---|---|---|
| В + 2 | 50А | Распределительная коробка приборной панели (S / ROOF 20A, DR LOCK 20A, STOP 15A, T / LID 15A, разъем питания – ROOM 10A, AUDIO 15A, DEICER 15A, RR P / OUTLET 15A) |
| В + 1 | 50А | Распределительный блок приборной панели (реле – стеклоподъемник, предохранитель – P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A), RR FOG 10A, реле – задний фонарь, предохранитель – TAIL LH 10, TAIL RH 10A) |
| S / FAN | 40А | C / реле FAN (высокое), C / реле FAN (низкое) |
| ALT | 150A | Генераторы |
| ABS 2 | 20А | Модуль управления ABS, модуль управления ESP |
| ABS 1 | 40А | Модуль управления ABS, модуль управления ESP |
| RR HTD | 40А | Блок управления приборной панелью (RR HTD RLY) |
| Поставка | 40А | Двигатель вентилятора |
| Защита от статического электричества | 80А | Модуль рулевого управления с приводом от двигателя |
| IGN 2 | 40А | Выключатель зажигания (IG2, START) |
| ЭБУ 4 | 20А | ECU, ISA, EEGR |
| F / PUMP | 15А | Реле топливного насоса |
| IGN 1 | 30А | Выключатель зажигания (IG1. ACC) |
| Н/ЛП. | 20А | Фара (высокая) |
| F / FOG | 15А | Передние противотуманные |
| Звук рожка | 15А | Звук рожка |
| H / LP LO RH | 10А | Правая боковая фара |
| H / LP LO LH | 10А | Левая фара, приборная панель (индикатор ближнего света) |
| ABS | 10А | Модуль управления ABS, модуль управления ESP |
| ЭБУ | 10А | Дизельный двигатель – TCM, ECU, TCU Бензиновый двигатель – ECM, PCM, ECU, PCU |
| ЭКУ 3 | 10А | ЭБУ |
| ЭБУ 2 | 10А | ЭБУ |
| ЭБУ 1 | 30А | Дизельные двигатели – ECM, ECU, TCU Бензиновые двигатели – ECM, PCM, ECU, PCU |
| ИНЖ | 15А | Дизельные двигатели – электрические приводы для систем рециркуляции отработавших газов, приводы VGT Бензиновые двигатели – форсунки 1 – 4 |
| СНСР 2 | 15А | Дизель – реле A/C, реле A/C/вентилятора (высокий/низкий), λ-зонд, реле воздушного отопителя, иммобилайзер Бензин – реле A/C, реле A/C/вентилятора (высокое/низкое), датчик положения распредвала, электромагнитный клапан промывки адсорбера, клапан управления маслом, верхний/нижний датчик кислорода, иммобилайзер |
| СНСР 1 | 10А | Дизель – реле A/C, реле A/C/вентилятора (высокий/низкий), λ-зонд, реле воздушного отопителя, иммобилайзер Бензин – реле A/C, реле A/C/вентилятора (высокое/низкое), датчик положения распредвала, электромагнитный клапан промывки адсорбера, клапан управления маслом, верхний/нижний датчик кислорода, иммобилайзер |
| A / CON | 10А | Реле кондиционера |
| S.T. | 10А | ЭКУ, ТКУ |
| Б/УП | 10А | Подсветка |
| БАТТ СНСР | 10А | Датчик батареи |
| Только дизельный двигатель. | ||
| Освещение | 80А | Зажигание, воздушный отопитель |
| PTC HTR 1 | 50А | PTC-нагреватель 1 |
| ПТК HTR 2 | 50А | PTC-нагреватель 2 |
| PTC HTR 3 | 50А | PTC-нагреватель 3 |
| Топливный фильтр | 30А | Топливный фильтр (подогреватель) |
Замена предохранителей KIA Ceed
- Обуждение раздела Замена предохранителей KIA Ceed
- Cerise
- У меня ланос я купил из авто салона и там тепло
- Петра Чебыкина
- на форд фокус 3 универсал тоже снимите видео как менять предохранитель прикуриватель
- Фосс
- Я думаю, что китайцы тебя развели))))
- Spence
В общем, машину мне со временем сделали) Оказалось, что в блоке управления у одной из микросхем отломилась ножка и она отходила, создавая вот такую проблему. Цена вопроса в Москве 5 000 руб и два дня работы.
Вусал
Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!
Узун Тилонов
Миша здравствуйте.где находится реле звукового сигнала ХОНДА срв рд1.правый руль??спасибо заранее,если знаете отпишитесь ребята…
- Азина Рузана
- Спасибо, очень полезное видео!
- Демякина Стефания
- То есть, мультиметром то же самое надо делать в режиме прозвонки, правильно понимаю?
- Альбион
*94 литра в минуту??? Вы наверно попутали с цифрой 9,4 л/мин*
- Бактияр
- Фильтр салона замени
- Дука
- напишите пожалуйста ваш номер телефона
- Усик
- ‘Не тягне’ машина на ручнике
- Амантай
- Вопрос к хозяину машины, зачем он туда полез настраивать и метки себе не поставил, перед тем как всё ‘настроить’?
- Коба
- Да мне поху че ты купил куда ездил
- Чаян
Может быть такое,что даже на горячую заводится и обороты до 2.5 тысяч?
Дарья
Классный автоэлектрик,разберается до конца и делает по человечиски без гамно скруток. Почёт и уважение!
Бурьян
Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))
Isen
Доброго времени суток! Подскажите пожалуйста!!!!!!!правый поворот горит, но не моргает!и не выключается пока не сниму клемму акб,поменял реле поворотов, проблема осталась((((что посоветуете???
Reeves
спасибо.очень помого.не знал что это правда так легко
Доминик
Так а что было причиной КЗ? Так и не нашли? Провод оплавился?
Синелев Худ
На реле дворников есть опознавательные знаки? Я не могу найти его всё на китайском языке.
Cat
75000 тыс. пробег рано еще менять наверное сеточку?
Ксеня
Молодец. А как сделать контрольку?
- Евген
- Приедешь в г. Флорешть я тебе подарю такой
- Ваган
- Спасибо за видос, а то такая группа на прадо стоит 20к, чуть не заплакал)
- Ширван
Гбо стояло братан…
- Камбар
- прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
- Гулия
Что значит спокойненько? Как доставать, чем? Новичкам интересно.
Bria
Была предполога, под рулём сопля какая нибудь на рулевую коротит!! на повороте заглохла!!! Ан нет!!) КРАСАВЧИК!)
- Бату
- Сергей добрый день,Вольво s60 2007г вылетела ошибка р2227 причина ошибки и как устранить
- Раи
- ну как так можно безалаберно делать. противно смотреть
- Оставить комментарий
Проверка электрической цепи
Проверить исправность предохранителей в защитной цепи можно визуально. Плавкие вставки изготовлены из прозрачного пластика. Через него можно увидеть целостность спирали.
Более надежным способом проверки является использование мультиметра.
Прозвонить участок цепи можно так:
- Присоединить щупы к разъемам тестера.
- Поставить переключатель в положение измерения сопротивления.
- Обесточить плату с перемычками.
- Коснуться открытых контактов плавкой вставки.
- Если на экране прибора появится цифра 1, заменить предохранитель.
Второй способ заключается в замере напряжения. Переключатель нужно перевести в положение V=. Во время замера на табло должно загореться число, близкое к +12 В. Если показание намного отличается, то вставка неисправна и нуждается в замене.
Основной блок предохранителей
Блоки предохранителей «Киа Сид» расположены в 2 местах: рядом с мотором и в салоне. Основной — размещенный под капотом машины, между аккумуляторной батареей и резервуаром для антифриза.
Защитные плавкие элементы собраны в черном ящике из пластика. Для того чтобы увидеть содержимое, нужно отжать защелки. На одной из поверхностей крышки помещена схема предохранителей «Киа Сид» 2008. С ее помощью можно найти плавкую вставку, ответственную за конкретный участок бортовой электросети.
Бензиновый двигатель
В автомобиле с таким движком блоки элементов установлены по соседству с моторным отсеком, а также в салоне. По предохранителям Kia Ceed расшифровку можно найти на чертеже, размещенном на тыльной поверхности крышки.
Прежде всего, это сети в цепи различных реле:
- омывателя фар;
- датчика дождя;
- крышки багажника;
- стеклоочистителя;
- электростеклоподъемника;
- блокировки/разблокировки дверей;
- предохранителей подкапотного отсека (реле 9) ЭБУД (электронный блок управления двигателем;
- коммутатора блокировки замка зажигания.
Другие элементы регулируют:
- механизм поясничной опоры сиденья водителя и пассажира;
- работу аудиовизуальной головной аппаратуры, прикуривателя, передней и задней розеток;
- автоматическое включение и выключение осветительных приборов;
- модуль обогревателя водительского и пассажирского сидений;
- электроусилители рулевого управления.
Кроме того, предохранители «Киа Сид» 2008 отвечают за работу:
- комбинации приборов;
- цифровых часов;
- электрического стояночного тормоза;
- обогревателя руля;
- модуля иммобилайзера;
- панорамного люка;
- наружных зеркал;
- выключателя стоп-сигнала;
- включателя спортивного режима.
Дизельный двигатель
У дизельного автомобиля «Киа Сид» предохранители пронумерованы и представлены в таком порядке под капотом:
| Номер на схеме | Обслуживаемая цепь |
| 1,2,28 | Резерв |
| 3 | Свет заднего хода |
| 4 | Электронный блок управления двигателем, иммобилайзер, открытие дверей машины без ключа |
| 5 | ABS, ESC |
| 6, 22,30 | ЭБУ АКПП, стоп-сигналы |
| 10 | Топливный насос |
| 11,14,17,21 | ЭБУД |
| 12 | Звуковой сигнал |
| 13 | Форсунки |
| 15 | Катушки зажигания |
| 16 | Стартер |
| 18 | Датчики кислорода, система регулирования размера каналов впускной трубы |
| 19 | Обогрев ветрового стекла |
| 20 | Стоп-сигналы, помощь при движении на подъем |
| 23,24 | Предохранители салонного блока |
| 25 | Электрический вентилятор в системе отопления |
| 26 | Насос кондиционера |
| 27 | Датчик дождя |
| 28 | Обогрев заднего стекла |
| 29 | Блок предохранителей в салоне, выключатель зажигания |
| 31,32 | Стояночный тормоз |
| 33 | Электровентилятор радиатора |
Блок в салоне
Он расположен под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне которого будет нанесено фактическое назначение в виде схемы.
Картина
Схема
Описание
| 1 | 10А Резерв |
| 2 | Модуль IMS (встроенная система памяти), водитель 10А, модуль управления кондиционером, модуль задней двери с электроприводом |
| 3 | Активный стартовый модуль 10А, диагностический разъем, комбинация приборов, аварийный выключатель, блок реле ICM (встроенный модуль) (реле складывания / складывания наружного зеркала), автоматический световой и фотодатчик, консольный переключатель, внешняя ручка смарт-ключа со стороны водителя / пассажира |
| 4 | Реле крышки багажника 10А |
| 5 | 25A Подъемник стекла правый |
| 6 | 25A Стакан левый стеклянный |
| 7 | 25A Модуль памяти водительского сиденья (IMS), ручной переключатель водительского сиденья |
| восемь | 7,5 А Модуль управления Smart Parking Assist, переключатель подушки, встроенный блок управления кузовом (IBU) |
| девять | 10А Резерв |
| 10 | 10А Модуль экстренного вызова системы ЭРА-ГЛОНАСС |
| одиннадцать | Блок управления обогревом заднего сиденья 20А |
| 12 | 10A Наружное зеркало заднего вида с электроприводом, сторона водителя / пассажира, блок управления кондиционером |
| 13 | 20A Подогрев переднего сиденья |
| 14 | 25A Усилитель звукового сигнала, усилитель (AMP) |
| 15 | DC / DC преобразователь низкого напряжения 15A (аудио / система AMP (усилитель)), аудио, аудио / видео и головное устройство навигации |
| 16 | Электрический стояночный тормоз 10А, модуль управления обогревом заднего сиденья, модуль аварийного вызова ЭРА-ГЛОНАСС, электрохромное зеркало, блок управления аудио, аудио / видео и главной навигацией, освещение рычага автоматического переключения передач, модуль климат-контроля, низковольтный DC / DC преобразователь (аудиосистема). / AMP (усилитель)), модуль управления обогревом передних сидений, модуль управления вентиляцией передних сидений, модуль системы памяти водительского сиденья (IMS), переключение фар на левой / правой боковой ручке |
| 17 | Стеклоочиститель задний 15А |
| 18 | 20A Дверной замок |
| 19 | 15A Встроенный блок управления кузовным оборудованием (IBU) |
| ветры | 10A Встроенный блок управления кузовным оборудованием (IBU), выключатель стоп-сигнала |
| 21 год | 10A Блок управления обогревом переднего сиденья, блок управления вентиляцией переднего сиденья |
| 22 | Зажигание 25А, распределительная панель моторного отсека (предохранитель — ECU5, SENSOR4, ABS3, TCU2) |
| 23 | 10A Передний дворник |
| 24 | 7.5A Кондиционер |
| 25 | Подушка безопасности 10А |
| 26 год | Стеклоомыватель 15А |
| 27 | 10А Резерв |
| 28 год | 25А Резерв |
| 29 | 25А Резерв |
| тридцать | 7.5A Электроусилитель руля |
| 31 год | 7.5A Модуль управления обогревом заднего сиденья, модуль управления обогревом переднего сиденья, модуль управления вентиляцией переднего сиденья, обогреватель форсунок, панель разъемов моторного отсека (реле дальнего света, реле фар), реле DCU (измерительный блок), охлаждение электродвигателя вентилятора |
| 32 | 20А люк на крыше |
| 33 | 20А люк на крыше |
| 34 | 7.5A Панель приборов |
| 35 год | 7.5A Переключатель спортивного режима, выключатель стоп-сигнала, |
| 36 | Пуск 7,5 А |
| 37 | Резерв 15А |
| 38 | 7.5A Интегрированный блок управления кузовом (IBU) |
| 39 | 7.5 Индикатор подушки безопасности |
| 40 | 7.5A Интегрированный блок управления кузовом (IBU) |
| 41 год | 10A Главный блок управления аудио, аудио / видео и навигацией, низковольтный преобразователь постоянного тока в постоянный (аудиосистема / усилитель (усилитель)) |
| 42 | Модуль управления пассивной системой безопасности 15A |
| 43 год | 10А Резерв |
| 44 год | Распределительная панель моторного отсека 10A (реле FAN), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора, |
| 45 | 15A Главный блок управления аудиосистемой, аудио / видео и навигацией, модуль управления кондиционером, низковольтный преобразователь постоянного / постоянного тока (аудиосистема / усилитель)) |
| 46 | Гнездо прикуривателя 20А на левой боковой ручке |
Замена предохранителей KIA Ceed
- Обуждение раздела Замена предохранителей KIA Ceed
- Cerise
- У меня ланос я купил из авто салона и там тепло
- Петра Чебыкина
- на форд фокус 3 универсал тоже снимите видео как менять предохранитель прикуриватель
- Фосс
- Я думаю, что китайцы тебя развели))))
- Spence
В общем, машину мне со временем сделали) Оказалось, что в блоке управления у одной из микросхем отломилась ножка и она отходила, создавая вот такую проблему. Цена вопроса в Москве 5 000 руб и два дня работы.
Вусал
Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!
Узун Тилонов
Миша здравствуйте.где находится реле звукового сигнала ХОНДА срв рд1.правый руль??спасибо заранее,если знаете отпишитесь ребята…
- Азина Рузана
- Спасибо, очень полезное видео!
- Демякина Стефания
- То есть, мультиметром то же самое надо делать в режиме прозвонки, правильно понимаю?
- Альбион
*94 литра в минуту??? Вы наверно попутали с цифрой 9,4 л/мин*
- Бактияр
- Фильтр салона замени
- Дука
- напишите пожалуйста ваш номер телефона
- Усик
- ‘Не тягне’ машина на ручнике
- Амантай
- Вопрос к хозяину машины, зачем он туда полез настраивать и метки себе не поставил, перед тем как всё ‘настроить’?
- Коба
- Да мне поху че ты купил куда ездил
- Чаян
Может быть такое,что даже на горячую заводится и обороты до 2.5 тысяч?
Дарья
Классный автоэлектрик,разберается до конца и делает по человечиски без гамно скруток. Почёт и уважение!
Бурьян
Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))
Isen
Доброго времени суток! Подскажите пожалуйста!!!!!!!правый поворот горит, но не моргает!и не выключается пока не сниму клемму акб,поменял реле поворотов, проблема осталась((((что посоветуете???
Reeves
спасибо.очень помого.не знал что это правда так легко
Доминик
Так а что было причиной КЗ? Так и не нашли? Провод оплавился?
Синелев Худ
На реле дворников есть опознавательные знаки? Я не могу найти его всё на китайском языке.
Cat
75000 тыс. пробег рано еще менять наверное сеточку?
Ксеня
Молодец. А как сделать контрольку?
- Евген
- Приедешь в г. Флорешть я тебе подарю такой
- Ваган
- Спасибо за видос, а то такая группа на прадо стоит 20к, чуть не заплакал)
- Ширван
Гбо стояло братан…
- Камбар
- прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
- Гулия
Что значит спокойненько? Как доставать, чем? Новичкам интересно.
Bria
Была предполога, под рулём сопля какая нибудь на рулевую коротит!! на повороте заглохла!!! Ан нет!!) КРАСАВЧИК!)
- Бату
- Сергей добрый день,Вольво s60 2007г вылетела ошибка р2227 причина ошибки и как устранить
- Раи
- ну как так можно безалаберно делать. противно смотреть
- Оставить комментарий
