Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Назначение
- Блок силовых предохранителей
- Дополнительный блок предохранителей
- Блок предохранителей и реле
- Блок управления ABS
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.
Схема
Расшифровка
- 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
- 80А – Система “START/STOP”
- ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
- 60А ABS – АБС
Дополнительный блок
Схема
Описание
| 1 | 10А H-LP HI RH – Фары (дневные ходовые огни) |
| 2 | 10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | – |
Блок предохранителей и реле
Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

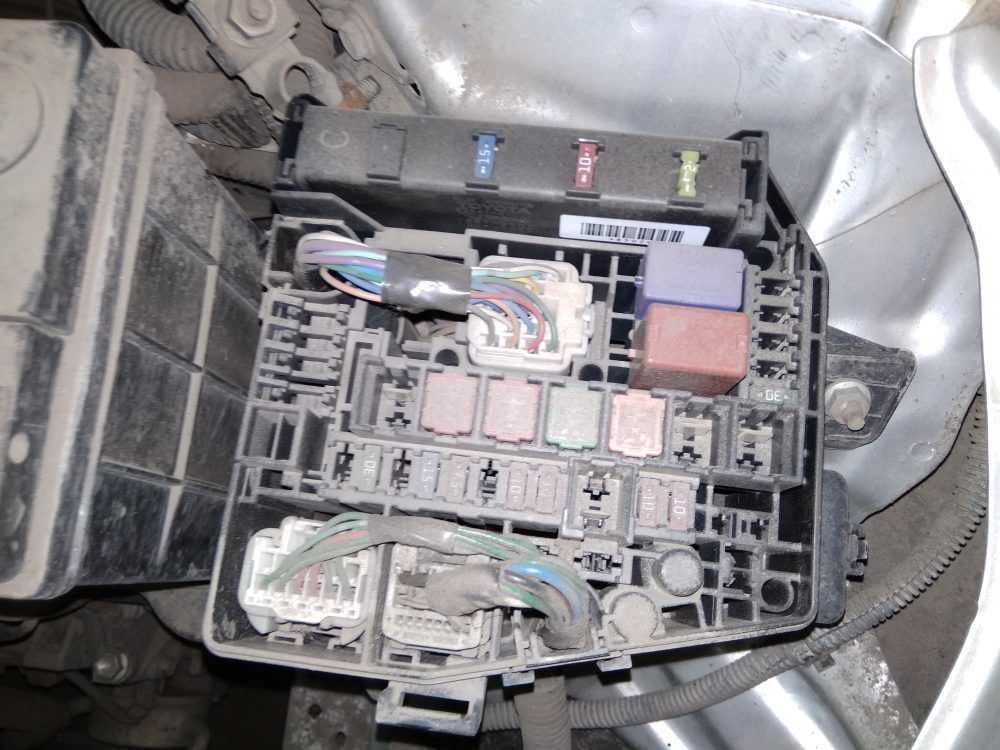

Фотография

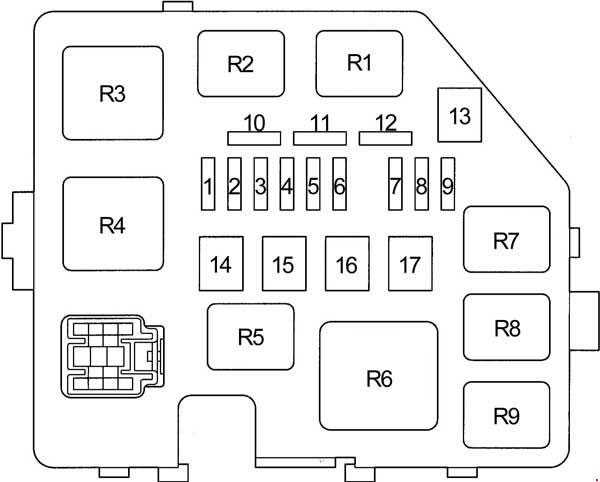

Схема
Обозначение
| 1 | 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN – Звуковой сигнал |
| 4 | 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST – Система запуска |
| 6 | – |
| 7 | 10A H−LP LH – Левая фара, корректор фар |
| 8 | 10A H−LP RH – Левая фара, корректор фар |
| 9 | 15A P/POINT – Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 – Вспомогательный отопитель (PTC) |
| 17 | – |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | – |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Блок АБС
Схема
Описание
- 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А – нет (модели без VSC); реле ABS MTR (модели с VSC)
- В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С – реле ABS SOL (модели без VSC); нет (модели с VSC).
Предохранители и и реле в салоне Тойота Ярис 2
Левый руль
Правый руль
Описание
- Реле заднего противотуманного света
- Блок предохранителей
- Реле передних противотуманных фар
- Главный ЭБУ кузова
- с системой входа и запуска: вспомогательное реле (ACC) без системы входа и запуска: вспомогательное реле (ACC Cut)
- Дополнительный блок предохранителей
- ЭБУ блокировки рулевого управления
- ЭБУ гидроусилителя рулевого управления
- ЭБУ многорежимной механической коробки передач
- Реле стартера (ST CUT)
- LHD: Реле ходовых огней
- ЭБУ управления питанием
- ЭБУ остановки и запуска двигателя
- Соединительный блок
- Усилитель транспондерного ключа
- Центр сборки датчика подушки безопасности
- ЭБУ блокировки переключения передач
- Усилитель кондиционера
- Соединительный блок
- RHD: ЭБУ системы предупреждения о краже
- RHD: указатель поворота
- RHD: ЭБУ системы предупреждения об угоне (TMC, произведено с августа 2008 г.)
- RHD: ЭБУ двойного дверного замка

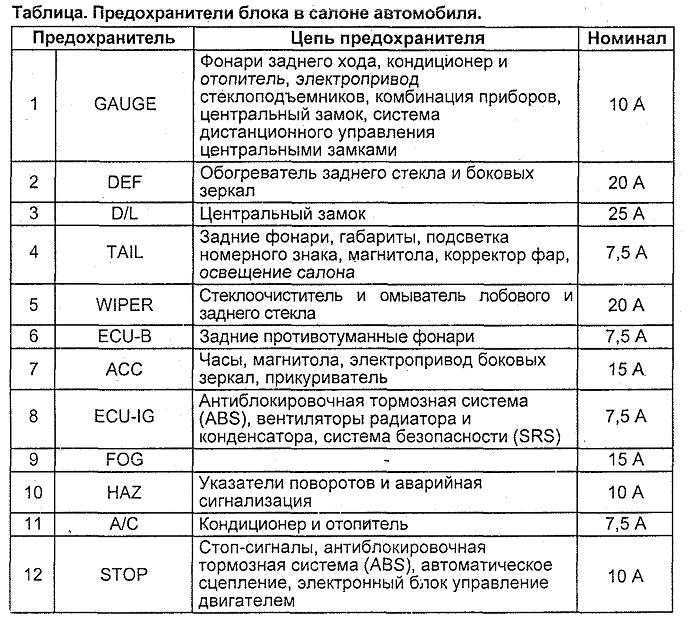

Блок в салоне
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Блок в салоне
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
О предохранителях в funcargo – funcargo | дневники.ykt.ru
1. Блок реле в моторном отсеке
1. Расположение.
2. Вид сверху. Предохранители пронумерованы.
Расшифровка: 1. Главное реле системы впрыска 2. Реле электромагнитной муфты компрессора кондиционера 3. Реле звукового сигнала 4. Реле №1 электродвигателя вентилятора 5. Реле №2 электродвигателя вентилятора 6. Реле стартера 7. Разъем для подключения доп.оборудования (15А) 8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А) 9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А) 10. ST (30А) Система запуска 11. AM2 (15А) Система запуска и зажигания 12. Horn (15А) Звуковой сигнал 13. EFI (15А) Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002) 14. Dome (15А) Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003) 15. ABS No.1 (40А) Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003) 16. RDI (30А) Электропривод вентиляторов 17. Реле разъема для подключения дополнительного оборудования.
3. Задняя крышка блока реле.
Монтажный блок под панелью приборов
1. Расположение.
2. Вид сверху. Предохранители пронумерованы.
Расшифровка: 1. Реле отопителя. 2. Главное силовое реле. 3. Реле-прерыватель указателей поворота. 4. Реле топливного насоса. 5. AM1 (50A) Описания не нашел, но думаю это Системы зажигания и запуска. 6. Power (30А) Электропривод стеклоподъемников, люка. 7. Heather (40А) Кондиционер с ручным, автоматическим управлением. 8. Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). 9. Def (20А) Обогреватель заднего стекла. 10. Door (25А) Центральный замок. 11. Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон). 12. Wiper (20A) Очиститель и омыватель лобового и заднего стекол. 13. Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 14. Fog (15A) Противотуманные фары. 15. Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003). 16. Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 17. Haz (10A) Указатели поворота и аварийка. 18. A/C (7.5A) Кондиционер с ручным и автоматическим управлением. 19. Invertor (15A) Разъем для подключения доп.оборудования. 20. Stop (10A) Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
3. Задняя крышка блока реле.
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Блок предохранителей в салоне
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | название | ампер | схема |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | S-HTR | 15 | Подогрев сиденья |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ЭБУ-В № 3 | 7,5 | Зеркало с дистанционным управлением (с автоматическим выдвижным зеркалом) |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | DD / L | 25 | Двойная блокировка |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | FOG FR | 15 | до января 2013 г .: Передние противотуманные фары с января 2013 г. (TMCmade): Передние противотуманные фары (TMC – Toyota Motor Corporation) |
| 15 | FOG FR | 7,5 | с января 2013 г. (TMMFmade): Передние противотуманные фары (TMMF – Toyota Motor Manufacturing France) |
| 16 | AM1 | 7,5 | Система запуска, выключатель двигателя |
| 17 | СТОП | 7,5 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, стоп-сигналы, установленный наверху стоп-сигнал |
| 18 | FOG RR | 7,5 | Задние противотуманные фары |
| 19 | – | – | – |
| 20 | OBD | 7,5 | Бортовая система диагностики |
| 21 | D / L | 25 | Система блокировки дверей с электроприводом, главный ЭБУ кузова |
| 22 | ACC | 5 | Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач |
| 23 | CIG | 15 | Розетки |
| 24 | ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 25 | ДВЕРЬ П / Л | 20 | Электрические стеклоподъемники |
| 26 | Р / Д | 30 | Электрические стеклоподъемники |
| 27 | Стеклоочиститель RR | 15 | Стеклоочиститель заднего стекла |
| 28 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочиститель |
| 29 | ШАЙБА | 15 | Омыватель лобового стекла |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | ДАТЧИК | 10 | Фонарь заднего хода, система управления блокировкой переключения передач, аудиосистема, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 33 | A / C | 7,5 | Система кондиционирования воздуха, обогрев заднего стекла, обогреватели наружных зеркал заднего вида |
| 34 | ECU-IG № 2 | 5 | Система контроля устойчивости автомобиля |
| 35 | ECU-IG № 1 | 5 | Электрический вентилятор охлаждения, обогреватель заднего стекла, система контроля устойчивости автомобиля, система электроусилителя руля, главный ЭБУ кузова, беспроводная система дистанционного управления, система предупреждения о давлении в шинах |
| 36 | ДВЕРЬ P | 20 | Электрические стеклоподъемники |
| 37 | ДВЕРЬ П / П | 20 | Электрические стеклоподъемники |
| 38 | ПАНЕЛЬ | 5 | Манометры и счетчики, подсветка панели приборов, подсветка переключателя |
| 39 | ХВОСТ № 2 | 10 | Габаритные огни, задние фонари, фонари номерного знака, боковые габаритные огни |
Блок в салоне
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Схемы расположения блоков предохранителей и реле на Toyota Vitz
На Toyota Platz/Vitz устанавливались флажковые вставки, состоящие из пластикового корпуса с плавкой спиралью и 2 контактных ножей.
Вставки имеют разную окраску в соответствии с номинальной силой тока. Это позволяет избежать ошибок при замене перегоревшей детали с отсутствующей или нечитаемой маркировкой.
Схемы подсоединения электрического оборудования через предохранители и электронные коммутаторы на Тойоте Витц идут далее.
В салонном модуле:
В основном блоке подкапотного пространства:
На вспомогательной плате моторного отделения:
В модуле силовых плавких вставок:
В зависимости от времени производства, модификации и установленного дополнительного оборудования в расстановку автомобильных перемычек могут вноситься корректировки.
Расположение предохранителей на Toyota Yaris
Как и на большинстве автомобилей, предохранители на Тойоте Ярис распределены по 2 монтажным блокам. Отсеки закрыты защитными крышками и расположены под капотом и в салоне.
Перед заменой узлов ознакомьтесь с документацией к транспортному средству. Назначение и порядок креплений могут отличаться в зависимости от года и региона поставки, а также используемого топлива.
В пассажирском салоне
Внутри автомобиля электропредохранители закреплены под приборной доской с левой стороны.
- На леворульном автомобиле искать отсек нужно под рулем.
- На праворульных транспортных средствах отдел находится со стороны пассажира.
Аккуратно подденьте панель за углубление и снимите крышку.
Предохранители под приборной панелью.
В подкапотном пространстве
Под капотом используется 7 различных модулей. На Тойоте Витц с левым рулем отделы расположены по всему периметру, тогда как в авто с правым управлением 6 блоков находятся справа, а один – на противоположной стороне.
Блоки предохранителей в моторном отсеке
Схема блока предохранителей №1
Назначение предохранителей и реле в блоке предохранителей №1 в моторном отсеке.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | ID / UP | 7,5 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 2 | EFI ГЛАВНАЯ | 20 | Бензин: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 2 | ECD ГЛАВНАЯ | 30 | Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 3 | EFI № 3 | 7,5 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 4 | HORN | 10 | рожок |
| 5 | EFI № 2 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 6 | IG2 | 10 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности, стоп-сигналы, система классификации пассажиров на переднем сиденье |
| 7 | IGN | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 8 | ВСТРЕТИЛИСЬ | 7,5 | Датчики и счетчики |
| 9 | – | – | – |
| 10 | PTC HTR № 3 | 30 | с июля 2014 г. (TMMF): Нагреватель PTC (TMMF – Toyota Motor Manufacturing France) |
| 11 | PWR HTR | 25 | до июля 2014 г. (TMMF): подогреватель PTC (TMMF – Toyota Motor Manufacturing France) |
| 11 | PTC HTR № 2 | 30 | с июля 2014 г. (TMMF): Нагреватель PTC (TMMF – Toyota Motor Manufacturing France) |
| 12 | прибыль на акцию | 50 | Электроусилитель руля |
| 13 | АБС № 2 | 30 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 14 | DEF | 30 | Обогрев заднего стекла, обогреватели наружных зеркал заднего вида |
| 15 | HTR | 40 | Кондиционер |
| 16 | PTC HTR № 1 | 50 | TMMF: нагреватель PTC (TMMF – Toyota Motor Manufacturing France) |
| 16 | H-LP CLN | 30 | |
| 17 | RDI FAN | 30 | Электрический вентилятор охлаждения |
| 18 | АБС №1 | 50 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 19 | MIR-HTR | 10 | Обогреватель зеркал, обогрев заднего стекла, круиз-контроль, индикатор вариатора и переключения передач, управление двигателем |
| 20 | ECU-B № 1 | 5 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, главный ЭБУ кузова |
| 21 | DOME | 15 | Внутреннее освещение, личное освещение, аудиосистема, система стабилизации автомобиля |
| 22 | BBC | 40 | Зарядка (1NR-FE), система остановки и запуска |
| 23 | ST | 30 | Система запуска |
| 24 | AMP | 15 | TMMF: Аудиосистема, навигационная система, система помощи при парковке (монитор заднего вида) (TMMF – Toyota Motor Manufacturing France) |
| 25 | Д / Л №2 | 25 | до июля 2014 г .: двойная блокировка |
| 24 | PWR HTR | 25 | до июля 2014 г. (TMMF): Электронагреватель (TMMF – Toyota Motor Manufacturing France) |
| 26 | DCC | 30 | КУПОЛ, ECU-B №1, ECU-B №2 |
| 27 | STR LOCK | 20 | до июля 2014 г. (TMMF): устройство открывания задней двери, система иммобилайзера двигателя, система входа и запуска, запуск, блокировка рулевого управления, беспроводное управление блокировкой дверей (TMMF – Toyota Motor Manufacturing France) |
| 28 | ETCS | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 29 | ХАЗ | 10 | Указатели поворота, аварийные мигалки |
| 30 | AM2 | 7,5 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 31 | ECU-B № 2 | 5 | Датчики и измерители, беспроводная система дистанционного управления, система предупреждения о давлении в шинах, система классификации пассажиров на переднем сиденье |
| 32 | ALT-S | 7,5 | Система зарядки |
| 33 | R / I | 50 | EFI MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN |
| 34 | PTC | 80 | Обогреватель PTC, обогреватели наружных зеркал заднего вида |
| Реле | |||
| R1 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №2) | ||
| R2 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1) | ||
| R3 | Обогрев заднего стекла (DEF) | ||
| R4 | Стартер (ST) |
Схема блока предохранителей №2
Назначение предохранителей и реле в блоке предохранителей №2 в моторном отсеке.
-
Как слить бензин из бака форд мондео 5
-
Как пройти медосмотр на водителя в сыктывкаре
-
Каббалистический крест для чего нужен
-
Рено флюенс не поднимается стекло
- Магнитола пионер карозерия не показывает видео
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Левый руль
Правый руль
Описание
- Распределительный блок
- Блок предохранителей
- Блок управления двигателем и коробкой передач (без системы старт-стоп)
- Блок управления системой старт-стоп
- Блок управления электрооборудованием кузова
- Реле отопителя (HTR)
- Блок реле
- Блок управления системами помощи водителю
- Блок управления двигателем и коробкой передач (с системой старт-стоп)
- Блок управления коробкой передач (LHD)
- Блок сетевого шлюза
- Реле стеклоочистителя
- Усилитель транспондера ключа
- Усилитель кондиционера
- Распределительный блок
- Блок управления подушками безопасности
- Блок управления блокировкой селектора коробки передач
- Блок управления усилителем рулевого управления
- Блок сертификации
- Блок ID кода (с интеллектуальной системой входа и запуска) Блок управления транспондером ключа (без интеллектуальной системы входа и запуска)
Блок предохранителей
Он находится под панелью приборов, закрыт защитной крышкой.
Левый руль
Правый руль
Фото пример расположения
Схема с крышки блока
Схема
Назначение
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 15A S-HTR – Подогрев сидений |
| 5 | – |
| 6 | – |
| 7 | 7,5A ECU-B NO.3 – Зеркала с электроприводом |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | 25A D-D/L – Двойная блокировка |
| 13 | – |
| 14 | – |
| 15 | 15A FOG FR – до Июня 2013: Передний противотуманный свет |
| 15A FOG FR – с Июня 2013 (TMC): Передний противотуманный свет (TMC – Toyota Motor Corporation) | |
| 7,5A FOG FR – с Июня 2013 (TMMF): Передний противотуманный свет (TMMF – Toyota Motor Manufacturing France) | |
| 16 | 7,5A AM1 – Система запуска |
| 17 | 7,5A STOP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал |
| 18 | 7,5A FOG RR – Задний противотуманный свет |
| 19 | – |
| 20 | 7,5 OBD – Диагностический разъем |
| 21 | 25A D/L – Центральный замок, блок управления электрооборудованием кузова |
| 22 | 5A ACC – Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач |
| 23 | 15A CIG – Розетка (прикуриватель) |
| 24 | 20A DOOR – Стеклоподъемники |
| 25 | 20A DOOR R/L – Стеклоподъемники |
| 26 | 30A P/W – Стеклоподъемники |
| 27 | 15A WIPER RR – Задний стеклоочиститель |
| 28 | 20A WIPER – Стеклоочиститель |
| 29 | 15A WASHER – Омыватель стекла |
| 30 | – |
| 31 | – |
| 32 | 10A GAUGE – Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 33 | 7,5A A/C – Кондиционер, обогрев заднего стекла, обогрев зеркал |
| 34 | 5A ECU-IG NO.2 – VSC |
| 35 | 5A ECU-IG NO.1 – Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах |
| 36 | 20A DOOR P – Стеклоподъемники |
| 37 | 20A DOOR R/R – Стеклоподъемники |
| 38 | 5A PANEL – Комбинация приборов, подсветка панели приборов, переключатель освещения |
| 39 | 10A TAIL NO.2 – Габаритный свет, освещение номерного знака |
Блок реле
Схема
Расшифровка
- R1 – Освещение салона (DOME CUT)
- R2 – до Июля. 2014: Передний противотуманный свет (FR FOG) / с Мая 2015: (STP)
Дополнительные элементы
Схема
Обозначение
- Датчик системы предотвращения столкновения
- Ресивер системы контроля давления в шинах
- Аудио усилитель
- Ресивер центрального замка
Тойота Ярис Витц Белта 2G предохранители и реле
Toyota Yaris 2 поколения выпускалась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 году и обозначалось как P90. За это время модель прошла рестайлинг. Данный автомобиль поставлялся по всему миру. В некоторых странах так же известен под названием Toyota Vitz / Toyota Belta. Отличительная особенность моделей — сторона расположения рулевого управления. В данной публикации вы можете найти описание мест расположения электронных блоков управления, назначение предохранителей и реле Тойота Ярис / Витц / Белта 2 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
