Kia Spectra предохранители и реле
Седан Kia Spectra производился в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В нашем материале Вы найдёте описание предохранителей и реле Киа Спектра со схемами блоков, фото – примерами исполнения и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. Актуальные схемы блоков для Вашей Киа Спектра будут нанесены на …
Рассмотрены автомобили Kia Carnival, Kia Sedona 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

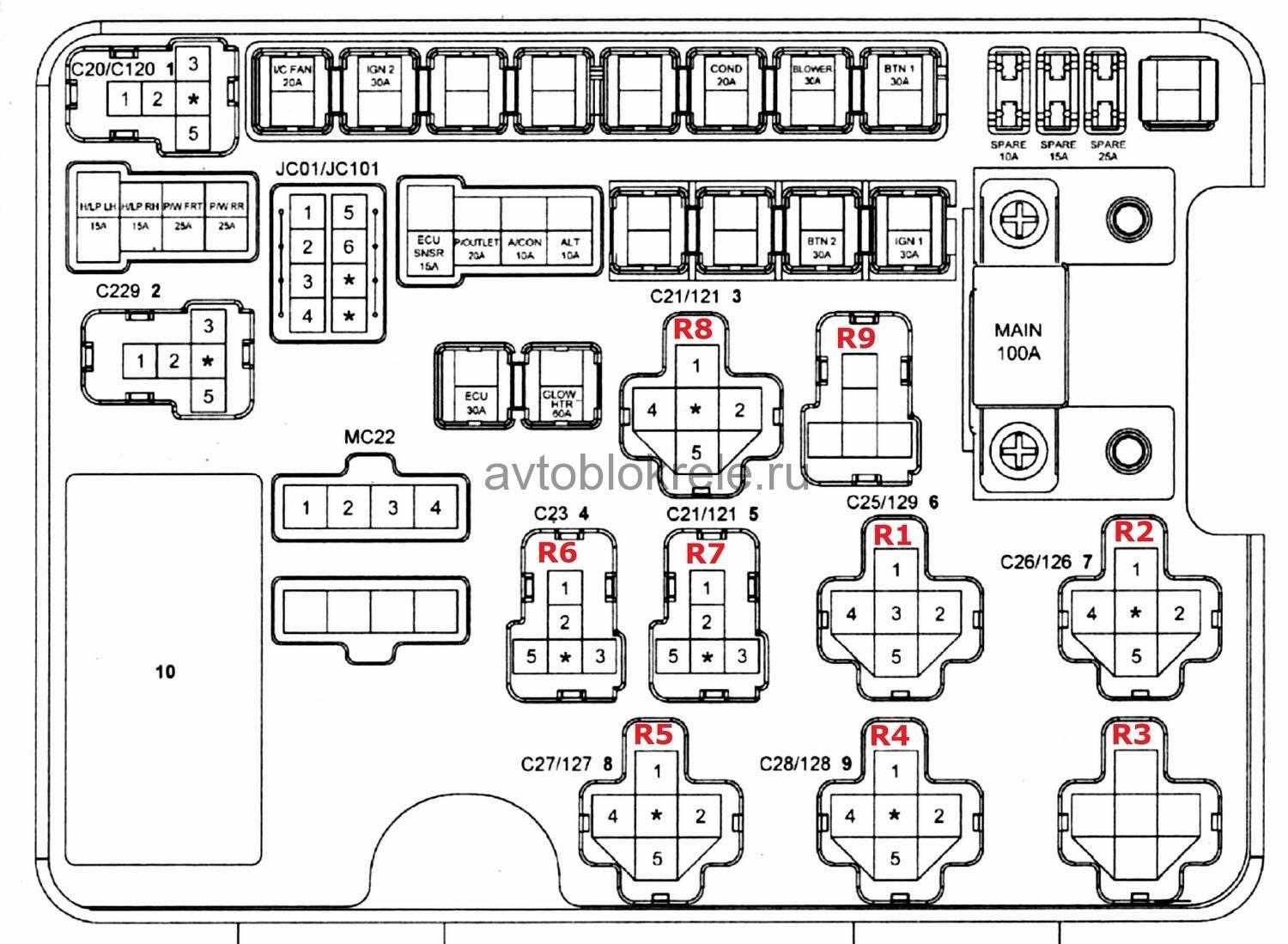

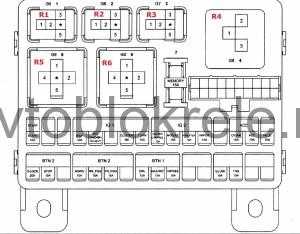

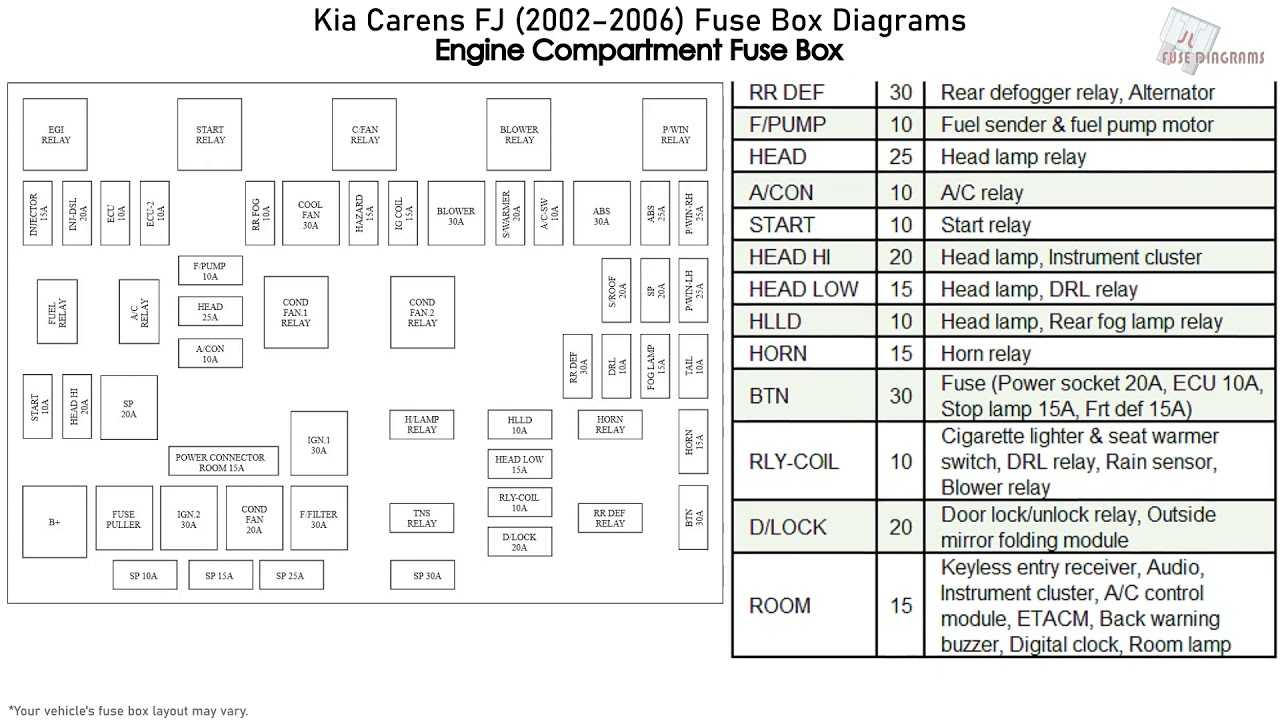

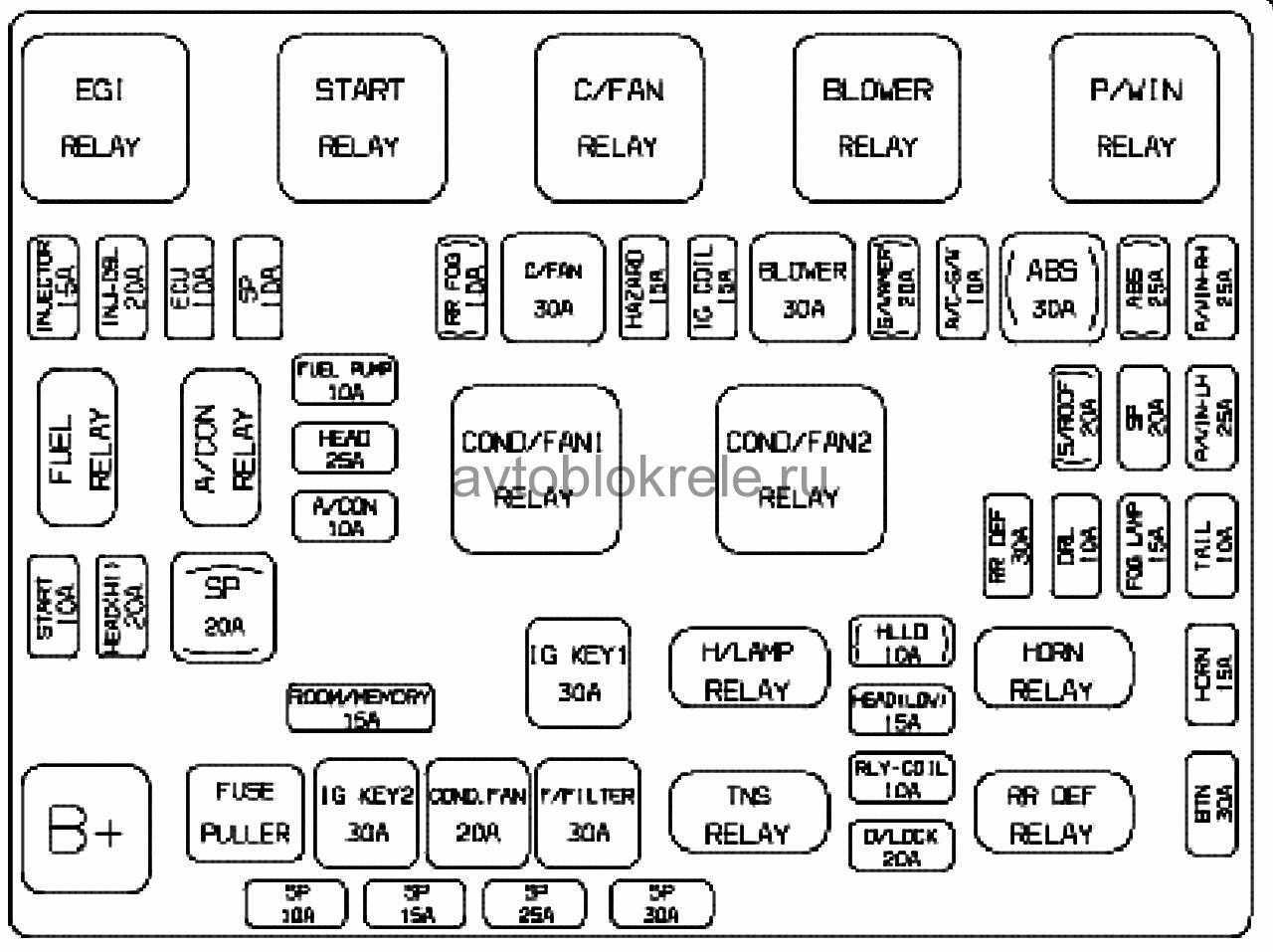

Схема расположения предохранителей и реле в блоке моторного отсека Киа карнивал, Киа седона.
Реле обогревателя заднего стекла
Реле противотуманных фар
Реле задних габаритов
Реле дальнего света фар
Реле ближнего света фар
Реле звукового сигнала
Реле топливного насоса
Реле электродвигателя вентилятора системы охлаждения (низкая скорость)
Реле электродвигателя вентилятора системы охлаждения (высокая скорость)
Реле системы управления двигателем
Реле электродвигателя вентилятора отопителя (перед.)
Реле электропривода стеклоподъемников
Реле электродвигателя вентилятора конденсатора кондиционера
Реле полностью открытого положения дроссельной заслонки
(15A) Звуковой сигнал
(15A) Дальний свет фар
(15A) Ближний свет фар
(15/25A) Обогреватель заднего стекла
(10A) Блок управления кондиционером/отопителем, электронный блок управления КПП
(15A) Задний противотуманный фонарь
(30A) Система запуска
(30A) Антиблокировочная система тормозов (ABS)
(20A) Система кондиционирования
(30A) Электродвигатель вентилятора системы охлаждения
(30A) Замок зажигания
(30A) Антиблокировочная система тормозов (ABS)
(10A) Лампа подсветки замка зажигания
(10A) Лампы подсветки номерного знака, задние габариты
(15A) Реле топливного насоса
(30A) Система кондиционирования (задний отопитель)
(30A) Реле электродвигателя вентилятора отопителя (перед.)
(40A) Разъем питания дополнительного оборудования
(40A) Электропривод сиденья пассажира
(10/15A) Электронный блок управления двигателем (ECM), реле системы управления двигателем
(25A) Электропривод стеклоподъемника, левый
(25A) Электропривод стеклоподъемника, правый
(15A) Электронный блок управления двигателем
(15A) Электронный блок управления двигателем
(15A) Электронный блок управления двигателем
(10A) Электродвигатель вентилятора блока управления

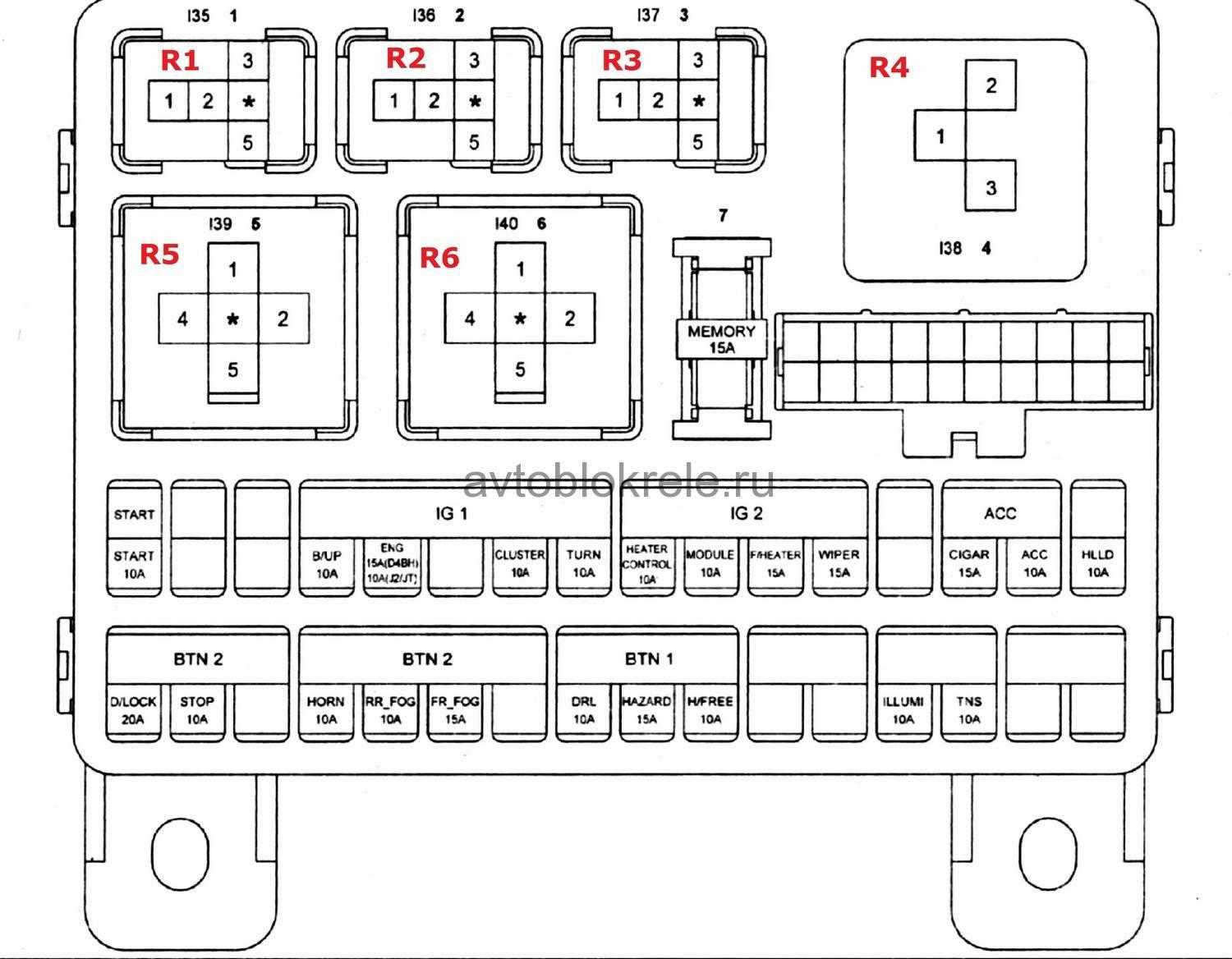

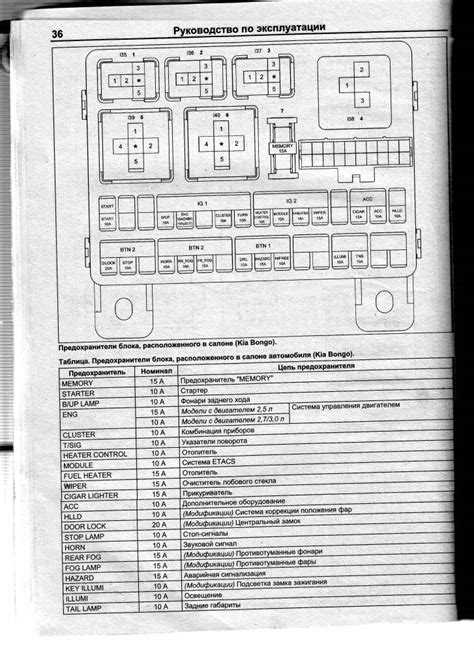

Блок предохранителей в салоне (панель приборов).
(15A) Обогреватель лобового стекла
(15А) Аварийная сигнализация
(10A) Диагностический разъем (DLC)
(15A) Противотуманные фары
(10A) Лампа освещения салона
(10A) Маршрутный компьютер, стоп-сигналы, комбинация приборов, электродвигатель вентилятора кондиционера/отопителя (передний), электронный блок управления КПП, электронный блок управления двигателем, система освещения в дневное время, многофункциональный блок управления
(20A) Разъем подключения дополнительного оборудования (передний)
(20A) Очистители и омыватели (передние), фара, электродвигатель вентилятора кондиционера/отопителя (передний), обогреватель лобового стекла
(10A) Очиститель/омыватель заднего стекла, люк, маршрутный компьютер, многофункциональный блок управления, система кондиционирования/отопления
(10А) Указатели поворота/аварийная сигнализация
(10A) Система запуска, электронный блок управления двигателем (ECM), электронный блок управления КПП(ТСМ)
(30А) Разъем питания дополнительного оборудования (задний)
(10A) Электропривод зеркал заднего вида, прикуриватель, разъем подключения дополнительного оборудования, часы, система дистанционного управления центральным замком, аудиосистема
(10A) Электронный блок управления SRS
(10A) Электронный блок управления двигателем, датчик скорости автомобиля, диагностический разъем, система ABS, комбинация приборов, электронный блок управления КПП
-
Кулиса камаз евро 2 схема
-
Ошибка рено df080 цепь изменение характеристики распределительного вала обрыв цепи
-
Ошибка vsc lexus rx300
-
Ошибка p1121 toyota prius
- Cn4929 магнитола электрическая схема haval
Артикул и взаимозаменяемость стартера на Хендай Солярис
Агрегат взаимозаменяем со стартером, установленным на Киа Рио, и имеет каталожный номер 36100-2В602, редукторного типа. В случае возникновения неисправностей или отказа в работе, необходимо знать, как снять стартер на Хендай Солярис своими руками быстро и без лишней суеты.
Оригинальный новый каталожный стартер на Солярис стоит порядка 15–16 тысяч рублей. Тем не менее он не всегда требует замены в случае выхода из строя или отказа в работе.
Первый и главный симптом, говорящий о неисправности агрегата, заключается в отказе стартера проворачивать маховик. При этом стартер может вообще не реагировать на поворот ключа зажигания или на кнопку пуска, может издавать характерные звуки.
В первом случае причиной отказа может быть не только стартер, но и предохранитель, реле стартера, сам замок зажигания.
Продиагностировать это можно следующим образом:
- Если стартер не крутит маховик коленвала, возможно, что аккумулятор не выдаёт достаточное напряжение для работы электродвигателя стартера. В этом случае нужно проверить мультиметром уровень заряда АКБ, оно должно быть в пределах 12–13 В.
- Нет контакта в замке зажигания. Контактная группа замка зажигания Хендай Солярис подаёт питание на стартер при замыкании контактов 50 и 30. Их нужно замкнуть между собой на несколько секунд, при этом стартер должен начать вращать маховик коленвала.
Замок зажигания может подавать признаки жизни, включая панель приборов и бензонасос. Но контактная группа стартера может быть неисправна.
Расположение реле стартера на Хёндай Солярис
Снимите клему «минус» с аккумулятора.
Отожмите фиксатор и отсоедините колодку жгута проводов от датчика давления масла.
Снимите провода и отведите в сторону.
Открутите два болта и поддерживая снимите стартер.

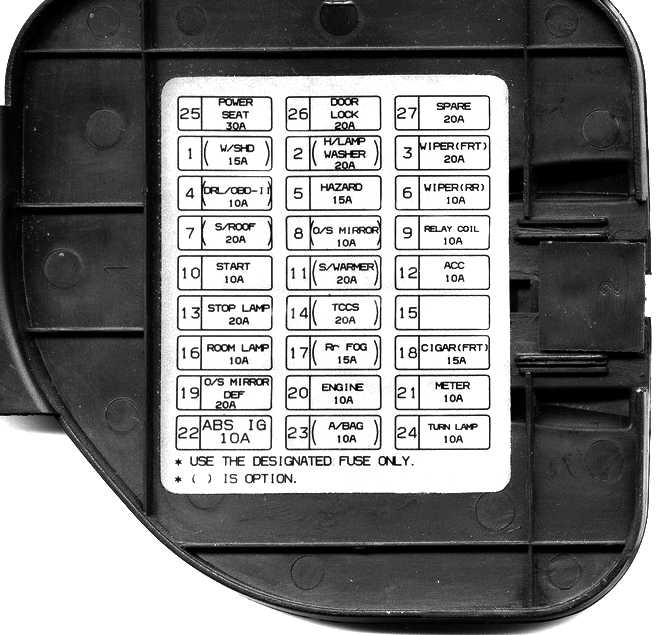

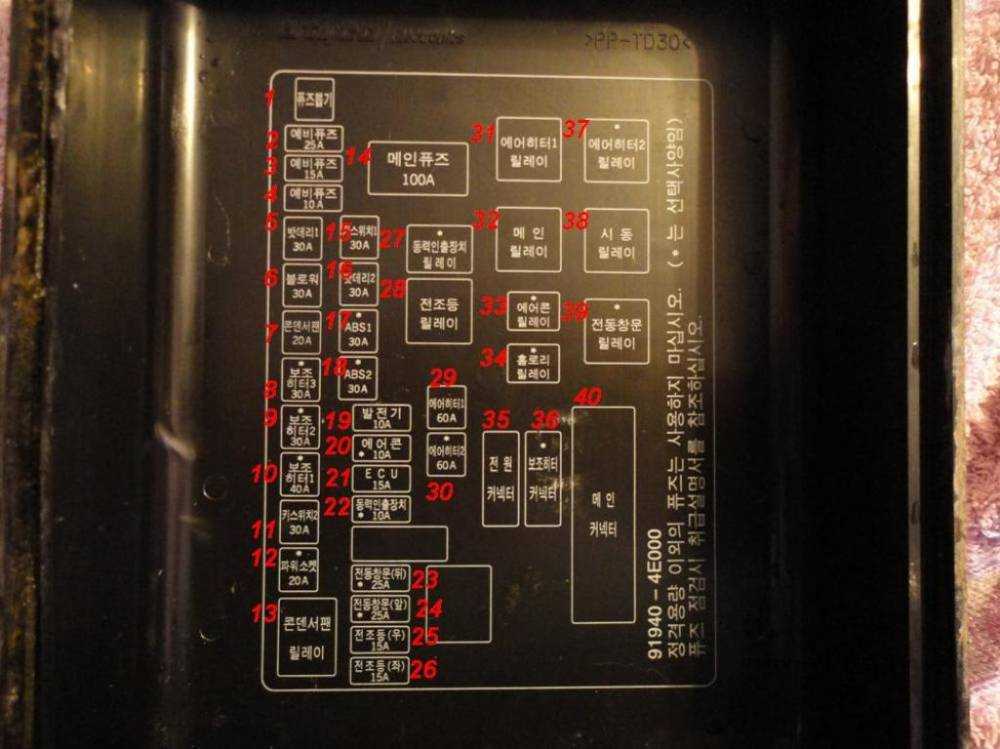

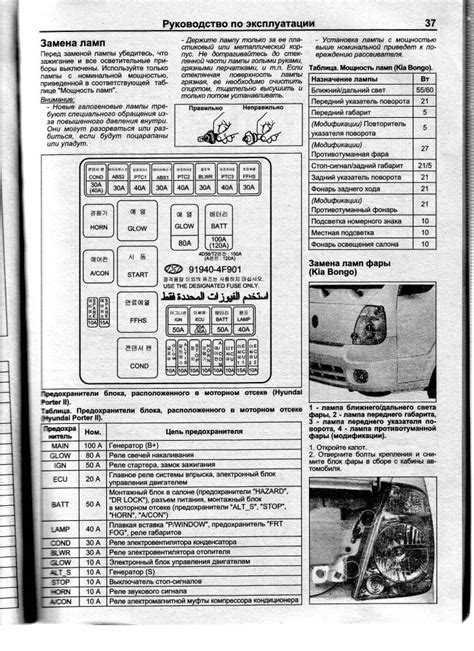

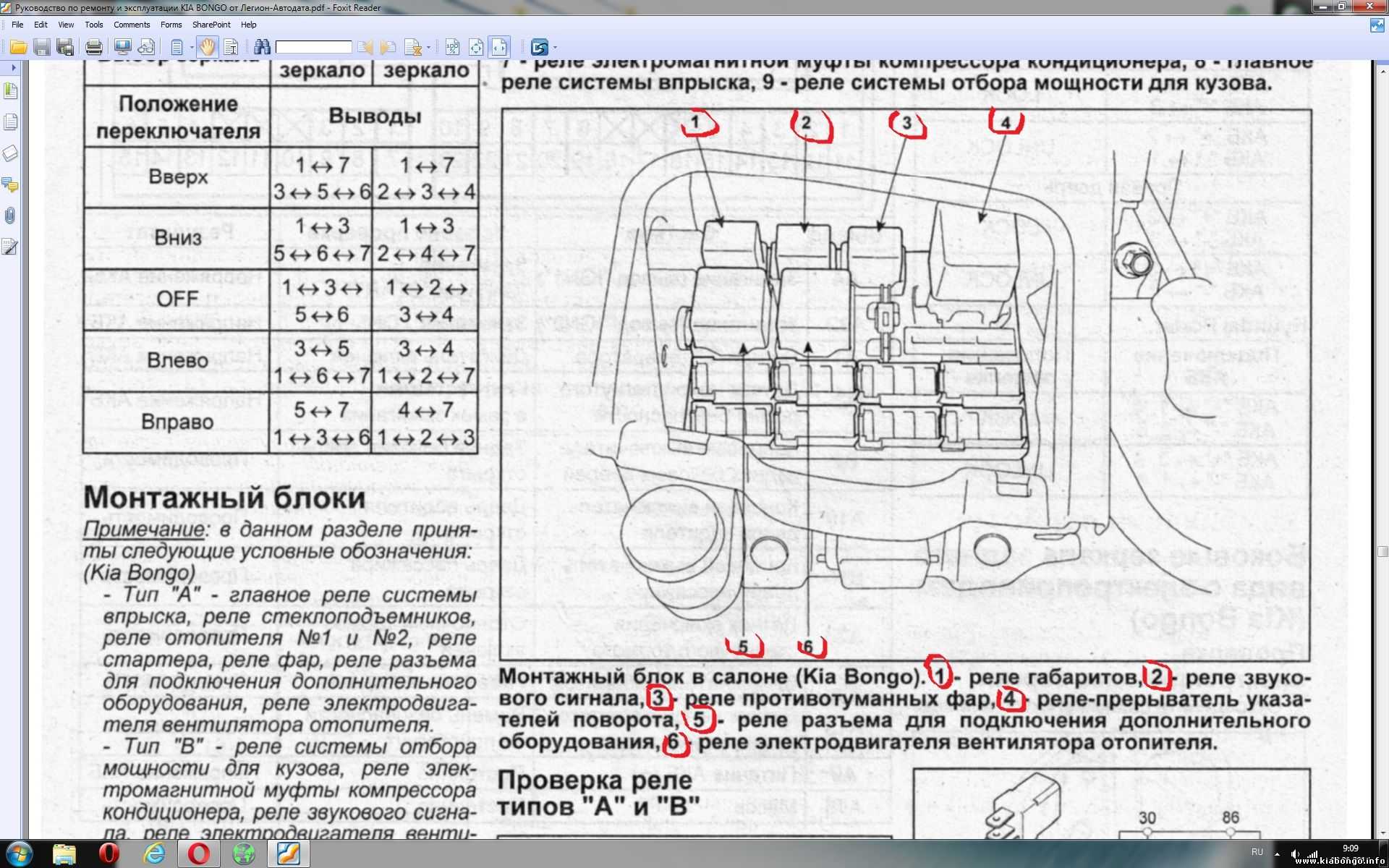

Блок в салоне

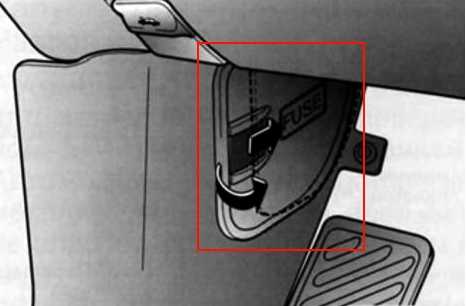

Он находится под панелью со стороны водителя за защитной крышкой.

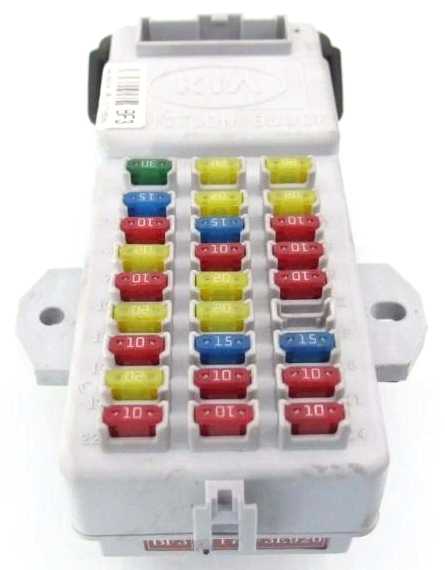

Фото — пример

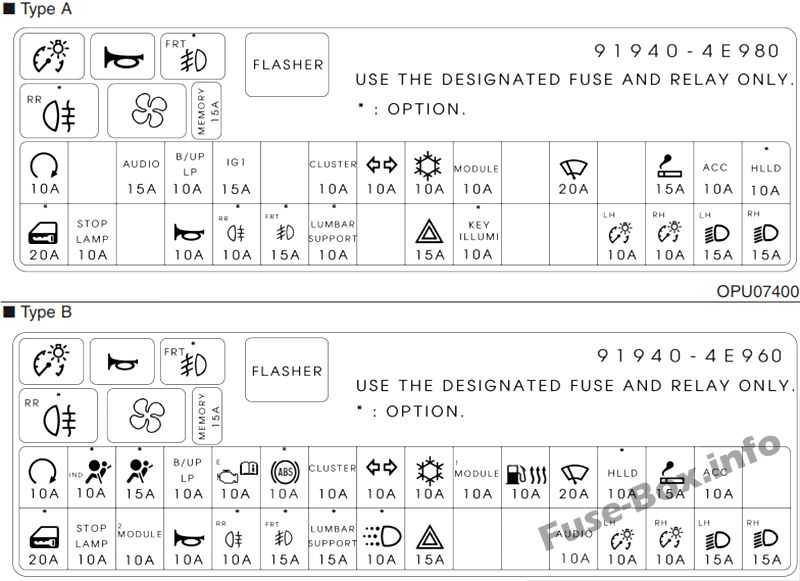

Схема Вариант 1

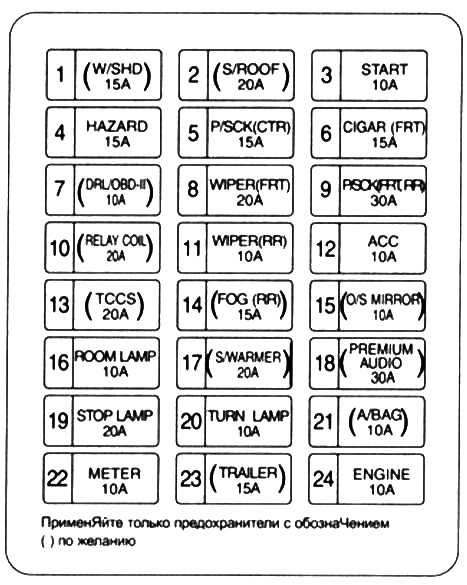

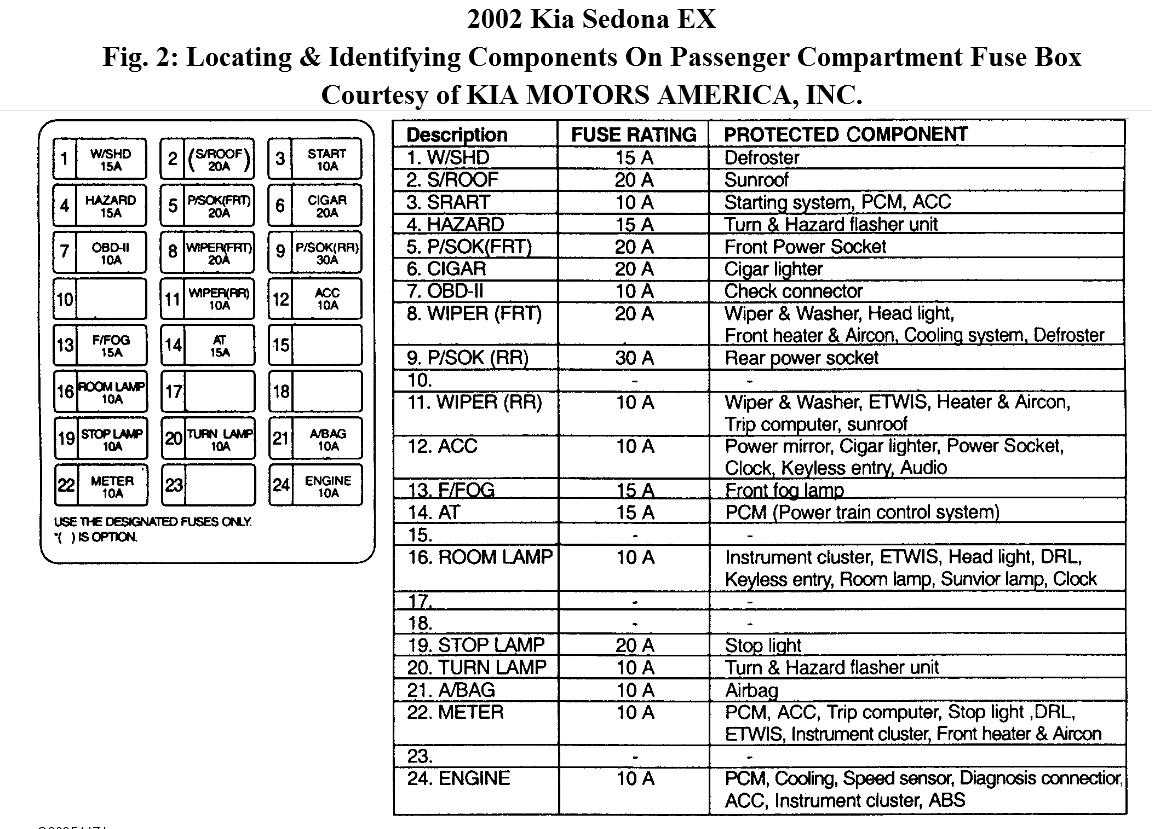

Схема Вариант 2
p, blockquote 12,0,0,0,0 —>
| W/SHD | 15А Реле переднего обогревателя |
| S/ROOF | 20А Блок люка |
| START | 10А Переключатель передаточного диапазона (лишь АД), реле стартера |
| HAZARD | 15А Лампа аварийной сигнализации |
| P/SCK (CTR) | 15А Центральная розетка тока |
| CIGAR (FRT) | 15А Предохранитель |
| DRJOBD -II | 10А Контрольный соединитель OBD-II, Освещение дневною режима эксплуатации |
| WIPER FRT | 20А Передний стекло очиститель, реле переднего стекло обогревателя, реле топливного фильтра, блок люка |
| P/SCK FRT.RR | 30A Передняя и задняя розетка тока |
| WIPER (RR) | 10А Включатель стекло очистителя и стекло омывателя заднего окна, блок заднего стекло очистителя |
| ACC | 10А Реле прикуривателя, реле штепсельной розетки |
| RELAY COIL | 10А Стекло обогреватель, реле вентилятора охлаждения, реле кондиционера воздуха, передняя фара |
| TCCS | 20А Блок управления раздаточной коробкой |
| FOG (RR) | 15А Задний противотуманные фонарь (при наличии) |
| O/S MIRROR | 10А Электро зеркала, блок управления складным внешним зеркалом задней обзорности |
| ROOM LAMP | 10А Внутренняя подсветка грузового отсека, подвесной кронштейн, центральный свет, плафоны, автоматически включающийся при открывании дверцы, подсветка светозащитного козырька |
| S/ WARMER | 20А Обогрев передних сидений |
| PREMIUM AUDIO | 30А Аудио устройство |
| STOP LAMP | 20А Переключатель стояночного освещения |
| TURN LAMP | 10А Сигналы поворота, задний блок управления фарами |
| A/BAG | 10А Блок управления подушками безопасности |
| METER | 10А Приборы, фонарик заднего хода, блок управления воздушным кондиционером сенсор AQS, переключатель передаточного диапазона (лишь A/T), блок управления ЕСАТ (лишь A/T) |
| TRAILER | 15А Прицеп |
| ENGINE | 10А Блок регулирования двигателя, сенсор скорости, блок управления раздаточной коробкой |
Отдельно под панелью может крепится реле сигнала, указателей поворота и д. р.

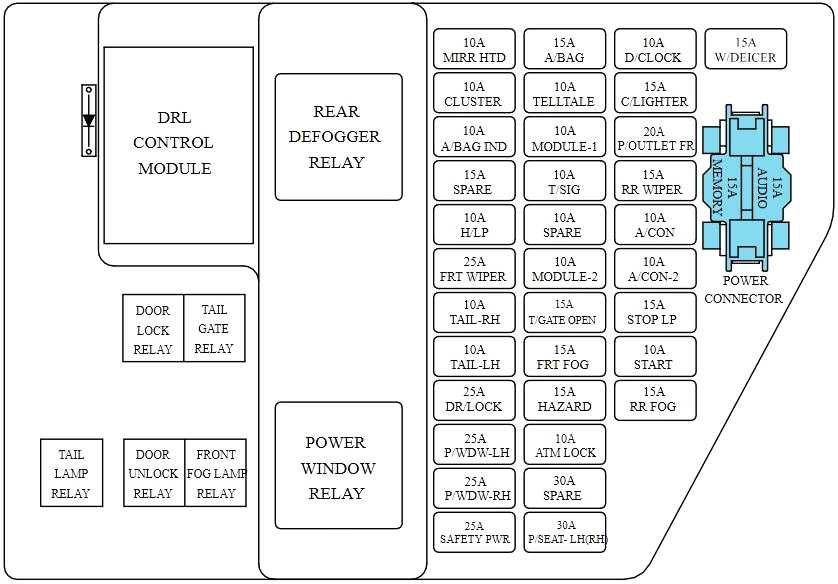

Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой.
Фотография
Схема
Описание
| B/ALARM | 10А Сигнализация |
| A/BAG | 15А Воздушные подушки |
| C/ LIGHTER | 20А Прикуриватель |
| SA/ VARMER | 10А Обогрев сидений |
| PM/DW (RH) | 20А Окна (правое) |
| P/HANDLE | 15А Усилитель рулевого управления |
| T/SIG LP | 15А Фонарь указателя поворота |
| HTD GLASS | 30А Обогрев зеркал |
| TRUNK OPEN | 15А Открывание крышки багажника |
| CLUSTER | 10А Блок |
| A/BAG IND | 10А Указатель воздушной подушки |
| P/OUTLET | 25А Электрическая розетка |
| LAN UNIT | 10А Устройство лан |
| CURTAIN (RR) | 15А Электрические шторки (задние) |
| FOG LP(RR), PIC | 15А Противотуманные фары (задние), Личная идентификационная карта |
| F/LID OPEN | 15А Усилитель рулевого управления |
| P/SEAT (RR) | 30А Сиденье (заднее) |
| B/ ALARM | 10А Сигнализация |
| STOP LP | 15А Стоп-сигнал |
| TRIP COMPUTER | 10А Дорожный компьютер |
| B/UP LP | 10А Внутренний свет |
| AV | 10А Система АВ |
| H/LP | 10А Фары |
| A/CON | 10А Система кондиционера |
| P/WDW(LH) | 20А Стеклоподъёмник (левый) |
| TAIL LP(RH) | 10А Задний свет (правый) |
| BACK WARN’G | 10А Система предупреждения о приближении к препятствию при движении задним ходом |
| DR LP | 10А Лампа открытия дверей |
| MIRROR HTD | 15А Нагреватель зеркала заднего вида |
| ENG SNSR | 10А Сенсор системы управления трансмиссией |
| T/ REDUCER | 10А Ослабитель напряжения ремня безопасности |
| CLOCK | 10А Часы |
| WIPER (FR) | 25А Дворник (передний) |
| EPS | 10А Электронный усилитель руля |
| TAIL LP(LH) | 10А Задний свет (левый) |
| ROOM LP | 10А Комнатная лампа |
| AV, CLOCK | 15А Аудиосистема, Часы |
| LAN UNIT | 10А Устройство лан |
| TPMS | 15А |
| H/LP WASHER | 20А Омыватель фар |
| SHUNT CONN | Подсветка выключателя |
| POWER /CONN | Включатель напряжения |

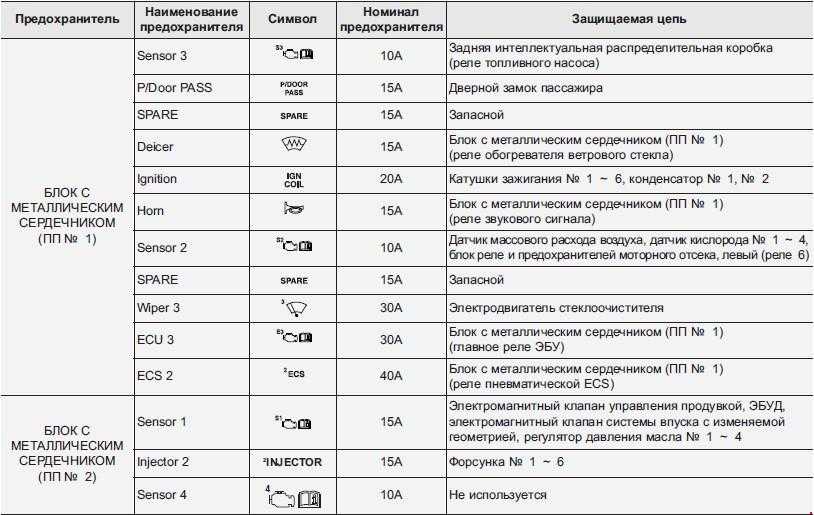

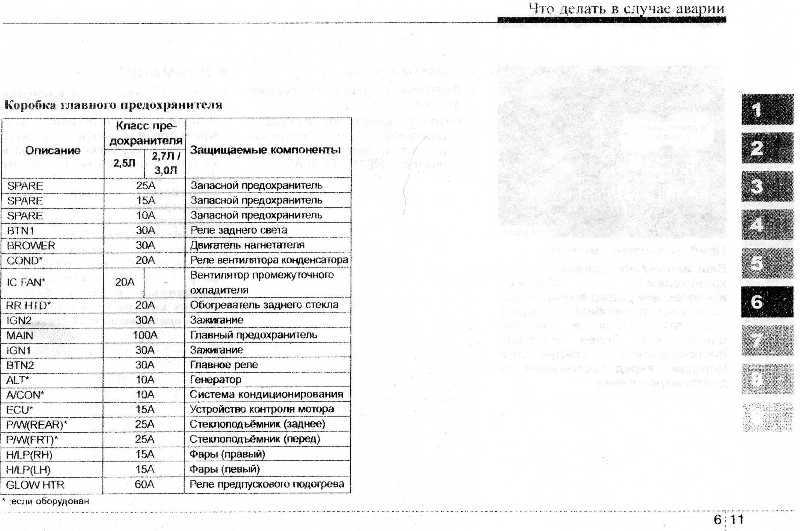

Блоки под капотом

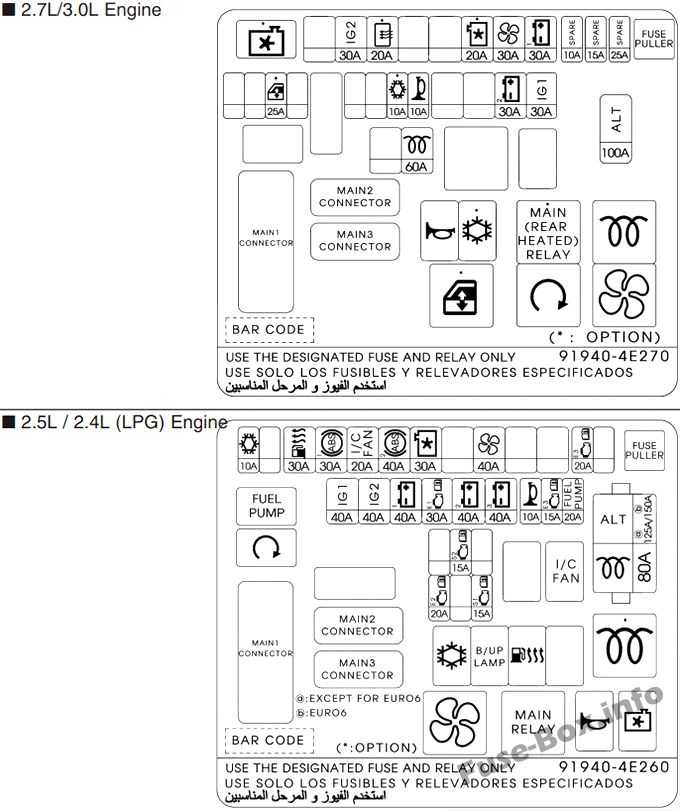

Вариант 1
Генеральный план
Деловое свидание, встреча
- датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996г.)
- датчик абсолютного давления во впускном коллекторе (модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
- релейный блок (модели с двигателями 1G-FE до 09.1999г.)
- резистор топливного насоса (модели с двигателями 2JZ-GE)
- релейный блок (модели с двигателями 1JZ-GE, 2JZ-GE)
- блок реле и предохранителей в моторном отсеке
- датчик подушки безопасности (передний правый) (модели с 07.1997г.)
- датчик SRS (передний левый) (модели с 07.1997г.)

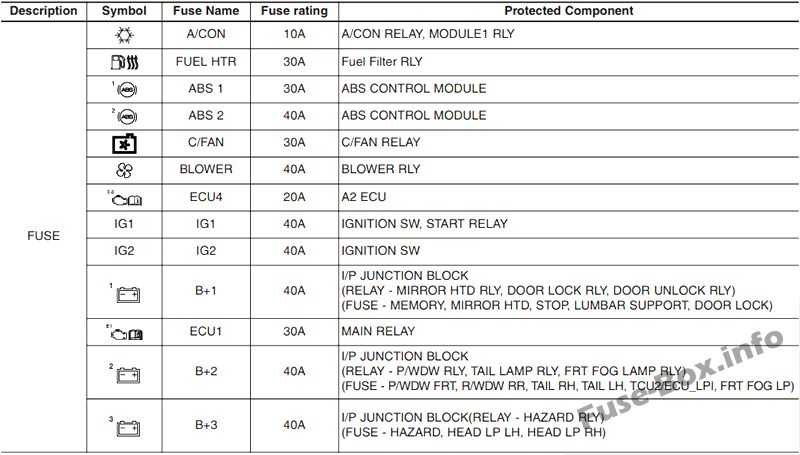

Блок предохранителей и реле
Фото пример
Схема
Расшифровка
Переключатели
| 1 | 7.5A TRC — блок управления VSC |
| 2 | ЛАМПА СПАЛЬНИ 7,5 А — Центральный замок, часы, освещение багажника и салона |
| 3 | 5A ALT SENSING — Генератор |
| 4 | 20A EFI — Электронный блок управления двигателем |
| 5 | РАДИО 20А №1 — Магнитола, многофункциональный дисплей |
| 6 | 20A AM2 — Электронный блок управления двигателем |
| 7 | 20A SUB PORT — Центральный замок |
| восемь | 7,5A ELECTR2 — Кондиционер, круиз-контроль, ABS, TRC и SRS |
| девять | КОМНАТНАЯ ЛАМПА 7.5A — Внутреннее, переднее и заднее освещение |
| 10 | 15A ОПАСНО — Тревога |
| одиннадцать | ТЕЛЕФОН 15А — Телефон |
| 12 | 10A РАЗДВИЖНАЯ ДВЕРЬ — Звуковой сигнал |
| 13 | 15A HEAD (LH) — Левая фара |
| 14 | 15A HEAD (RH) — Правая фара |
| 15 | 7.5А КОНД. REAR — Задний кондиционер |
| 16 | 5A l / UP — Блок управления двигателем |
| 17 | 15A HEAD RH (HI) * 1 — Правая фара (дальний свет) |
| 5A l / UP 2 * 2 — Блок управления двигателем | |
| 18 | 15A HEAD RH (HI) * 1 — Правая фара (дальний свет) |
| 19 | FAN 30A — Двигатель вентилятора |
| 21 год | 15A ETCS — Электронное управление дроссельной заслонкой |
Реле
- R1 — реле отопителя
- R2 — главное реле системы впрыска
- R3 — реле стартера
- R4 — реле фар
- R5 — реле муфты компрессора кондиционера
- R6 — реле заднего обогревателя
- R7 — реле топливного насоса
- R8 — главное реле электродвигателя вентилятора
- R9 — реле электродвигателя вентилятора
Блок реле
- R1 — реле электронасоса АБС
- R2 — реле электромагнитного насоса АБС
- R3 — реле электронасоса ТРК
- R4 — реле топливного насоса

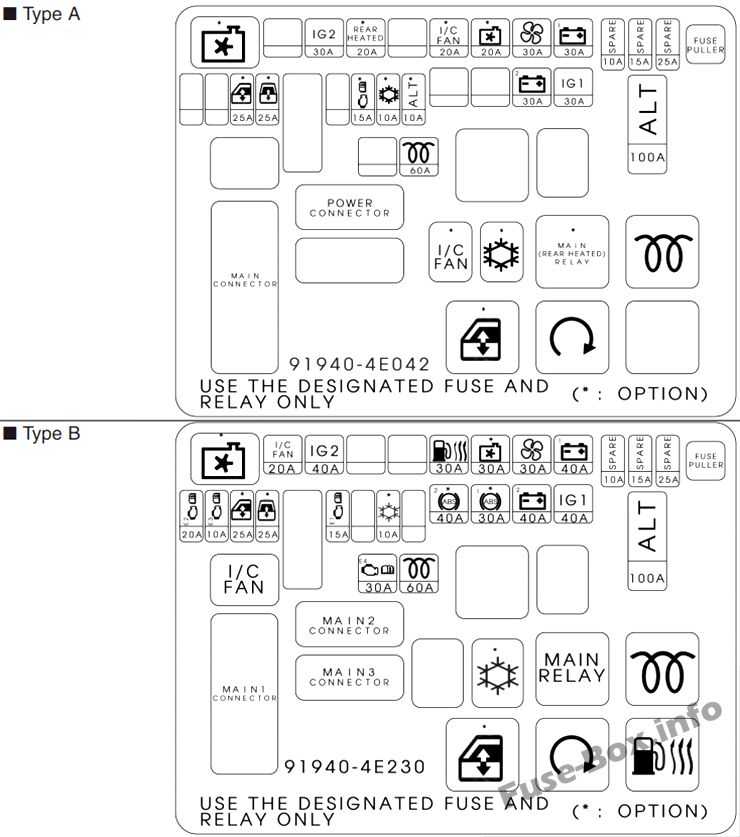

Вариант 2
Генеральный план
Описание
- датчик температуры всасываемого воздуха
- клапан VVT
- электродвигатель привода дроссельной заслонки (ETCS)
- датчик положения дроссельной заслонки
- диагностический разъем DLC3
- катушка зажигания
- сектор дроссельной заслонки (с датчиком)
- электропневматический клапан
- датчик MAP
- аккумулятор паров топлива
- бензонасос
- задний кислородный датчик
- датчик положения распредвала
- релейный блок нет. 1
- выключатель
- датчик детонации
- датчик кислорода B2S1
- предохранитель «АМ» (50 А)
- сопло
- датчик кислорода B1S1
- электронный блок управления двигателем
- датчик давления в гидроусилителе руля
- датчик температуры охлаждающей жидкости
- датчик положения
- датчик детонации коленчатого вала
- предохранитель «EFI» (25 А)
- предохранитель «ETCS» (15 А)
- реле блокировки топлива
- главное реле системы впрыска
- предохранитель ST 5 А
- предохранитель «IG» (15 А)
- предохранитель «EFI 2» (10 А)
- предохранитель «АЛЬТ» (120 А).
Фотографический пример исполнения блоков
Реле
Реле и предохранители КИА Сид 2 GD (1.4, 1.6 и 2.0): схемы блоков
Схемы предохранителей и реле подходят на модификаций:
- КИА Сид 2 GD хетчбек
- КИА Сид 2 GD купе
- КИА Сид 2 GD универсал
Объемы:
- КИА Сид 2 GD 1.4
- КИА Сид 2 GD 1.6
- КИА Сид 2 GD 2,0
Года выпуска
| 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 |

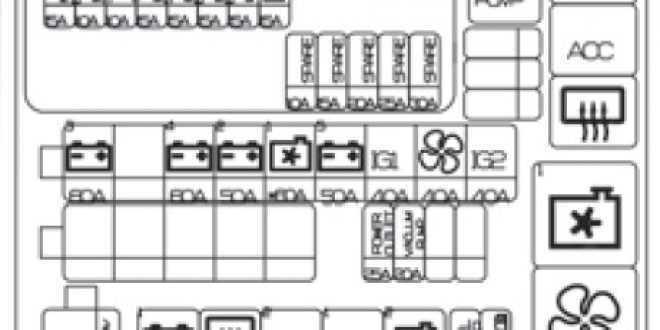

Блок реле и предохранителей под капотом
Находится рядом с аккумуляторной батареей и закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.
В автомобиле с дизельным двигателем установлен дополнительный блок реле/предохранителей:
Блок предохранителей в салоне
Находится слева на кронштейне панели на стороне водителя. Закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.
