Схема предохранителей киа спортейдж 2

Дополнительный блок под капотом Киа Сид 1 (для дизельных двигателей)

Источники

• https://SpecTrSnub.ru/avtozashchita/predohraniteli-kia-sid-2011.html
• https://rus-avtomir.ru/predohraniteli/rele-ceed
• https://DostavkaZelen.ru/podklyuchenie/predohraniteli-kia-sid.html
• https://delis-avto.ru/signalizaciya/predohraniteli-kia-sid-2010.html
• https://GrandFart.ru/pro-signalizaciyu/predohraniteli-kia-ceed-jd.html
• https://AccBook.ru/signalizacii/predohraniteli-kia-sid-2008.html
• https://alfa-motors38.ru/signalizaciya/predohraniteli-kia-ceed-jd.html
• https://autonissancar.ru/kia/ceed/ceed-ed-1/predohraniteli-kia-ceed-1-pokoleniya
• https://auto-nota.ru/ustrojstva/kia-sid-predohranitel-prikurivatelya.html
• https://avtoblokrele.com/blok-predohranitelej-i-rele-kia-ceed-1/
• https://carqa.ru/info/predohraniteli-i-rele-kia-sid-1-ed

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

• Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
• На данном этапе необходимо добраться до самого блока предохранителей.
• С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
• После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
• После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

• Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
• На данном этапе необходимо добраться до самого блока предохранителей.
• С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
• После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
• После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Описание предохранителей и их назначение

На печатной плате в салоне установлены плавкие вставки, обеспечивающие защиту следующему электрооборудованию:

• иммобилайзеру;
• подаче напряжения на противотуманные фары;
• круиз-контролю;
• дневным ходовым огням;
• стоп-сигналам;
• обогреву стекла на задней двери;
• АБС;
• ЕСП;
• повторителям указателей поворота;
• выключателю противопробуксовочной системы;
• кондиционеру;
• регулировке боковых зеркал наружного обзора;
• генератору;
• стеклоподъемникам;
• подушкам безопасности;
• катушке зажигания;
• приборам и индикаторам на щитке в салоне;
• цифровым часам;
• лампам заднего хода;
• освещению багажника;
• розетке прикуривателя;
• электрохромному зеркалу;
• приводу люка в крыше;
• аварийной сигнализации.

Здесь же стоят реле, подающие питание к следующим устройствам:

• топливному насосу;
• климатической установке;
• стартеру;
• ПТФ;
• дальнему и ближнему свету;
• обогревателю стекла.

Для бензиновых двигателей

У автомобилей, работающих на бензине, в модуле под капотом находятся плавкие вставки, подсоединенные к цепям таких электроприборов:

• ДХО;
• генератора;
• вентилятора печки;
• кислородного датчика;
• звукового сигнала;
• форсунок;
• дворников;
• замка зажигания;
• усилителя аудиосистемы;
• динамиков;
• автоматической КПП;
• привода дроссельной заслонки;
• регулировки впускного коллектора;
• датчика положения коленвала и т.д.

На печатной плате имеются реле для обеспечения подачи напряжения к таким приборам:

• кондиционеру;
• бензонасосу;
• конденсатору;
• АКПП;
• передней туманке;
• клаксону;
• стеклоочистителям;
• обогревателю стекла;
• лампам дальнего света.

Для дизельных двигателей

В дополнительном блоке для дизельных двигателей установлены предохранители для защиты такого оборудования:

• свечей предпускового подогрева;
• нагревателей топлива.

Посмотреть распиновку с расшифровкой реле и плавких вставок можно в таблицах:

Дополнительный блок в моделях с дизельным двигателем.

На некоторых моделях в местах расположения предохранителей встречаются изменения.

Монтажный блок

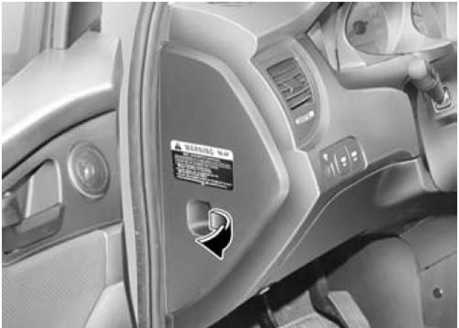

Найти данный агрегат можно в салоне, заглянув под декоративный щиток приборной панели. Чтобы получить доступ к предохранителям, нужно будет ухватиться за ручку монтажного блока и потянуть ее на себя с небольшой силой. Когда она откроется, можно увидеть огромное количество предохранителей и реле, схема которых представлена ниже.

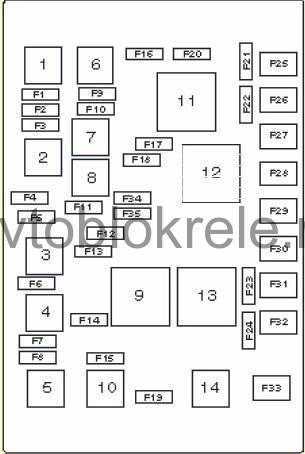

Чтобы понять, какой предохранитель за что отвечает, стоит обратить внимание на таблицу, куда сведены основные элементы

Обозначение	Назначение
F1	Управление аудиосистемой и видеонавигацией.
F3	Управление стеклоподъемниками.
F7	Электроусилитель руля.
F17	Противотуманные фары.
F16	Включение/выключение аварийной сигнализации.
F19	Работа стартера.
F22	Работоспособность подушки безопасности.
F36	Кондиционер.

Нетрудно догадаться, что большинство предохранителей отвечает за работоспособность систем, обеспечивающих комфортное нахождение в салоне и управление автомобилем

Сюда можно включить также управление освещением внутри машины, открытие и закрытие люка, блокировку дверных замков и обратить внимание на наличие предохранителя на прикуриватель

Помимо прочего в блоке имеются предохранители, отвечающие за эксплуатацию аудиосистем, приемников, розеток.

Также в данном агрегате имеются элементы, обеспечивающие надежную работу стеклоочистителей. Дополнительно можно отметить обогрев заднего стекла, и сидений, пассажирских и водительского. Сюда же стоит отнести работоспособность омывателя лобового стекла.

Схема предохранителей и реле на Kia Sportage 2 поколения

На Kia Sportage 2 используются ножевые предохранители и силовые плавкие вставки. Они состоят из полупрозрачного пластмассового корпуса с проволочной спиралью внутри и контактной группы.

Перемычки устанавливаются в цепи питания в следующих целях:

• предотвратить разрушение электрооборудования при коротком замыкании;
• защитить водителя и пассажиров от удара током;
• ограничить область распространения неисправности.

Во время замены перегоревших предохранителей нужно выполнить несколько требований:

• принять меры по предотвращению самопроизвольного движения автомобиля;
• отсоединить клеммы от аккумулятора;
• использовать диэлектрический инструмент;
• устанавливать только новые калиброванные детали.

Необходимо периодически контролировать резерв плавких вставок. Покупать недостающие предохранители надо только в специализированных магазинах или автосервисах.

Найти схемы, где указано расположение защитных и пусковых элементов, можно на обороте крышек монтажных модулей.

Для авто 2005–2006 года

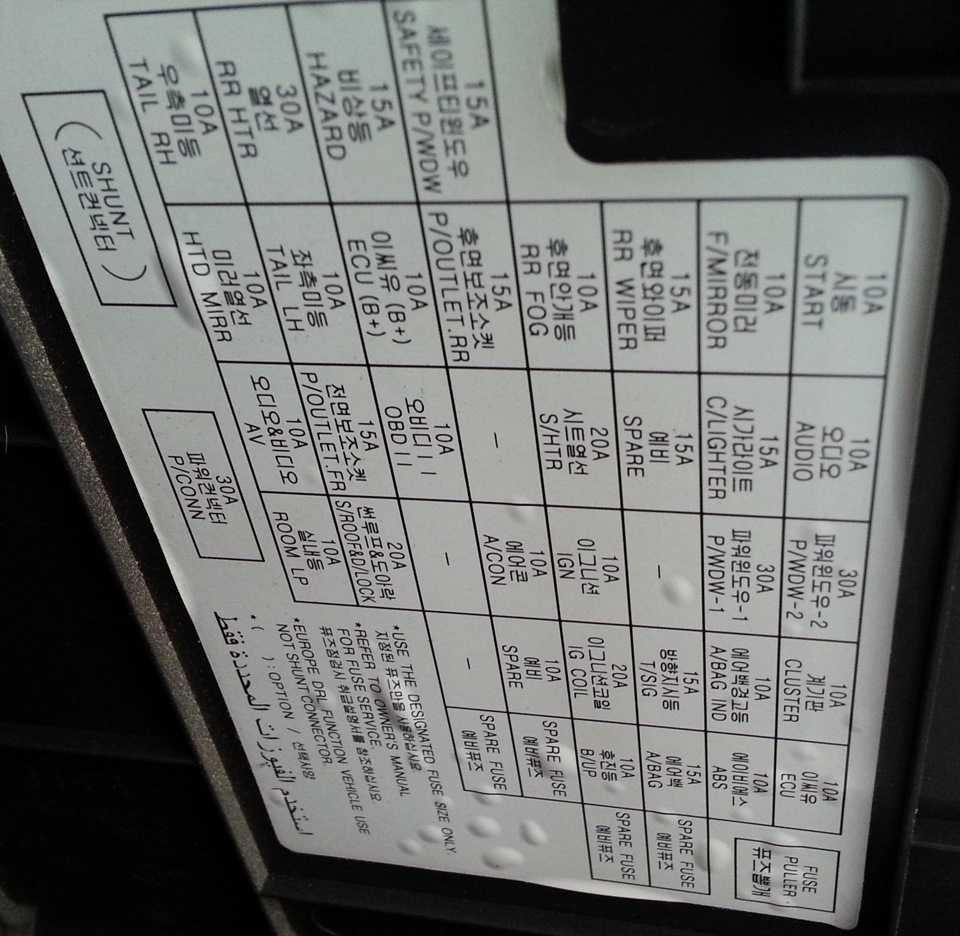

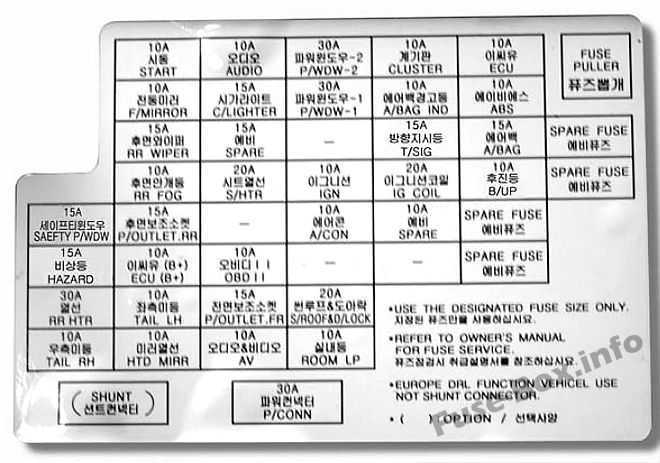

Изображение на защитной панели модуля в салоне выглядит так:

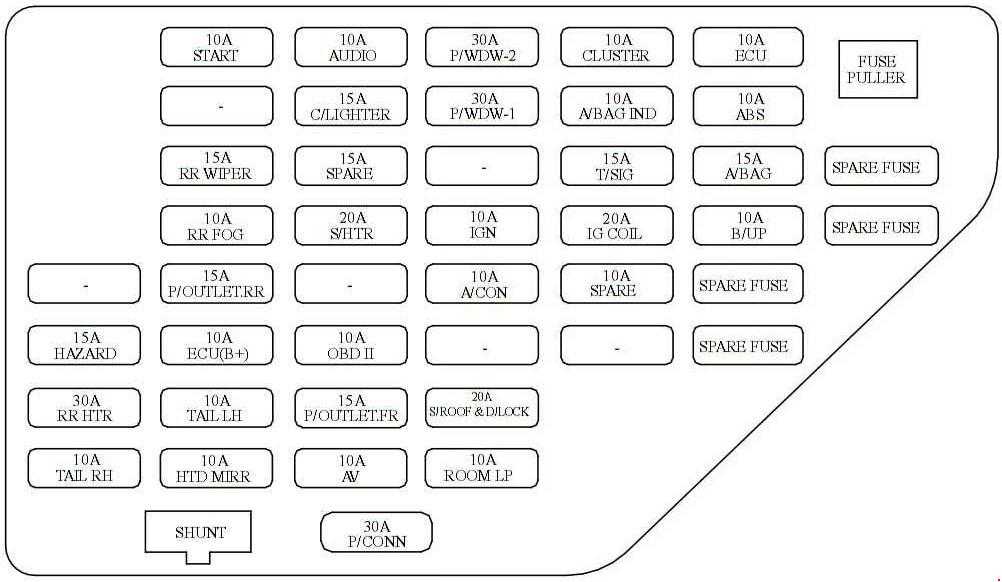

Схема и расшифровка блока предохранителей в салоне.

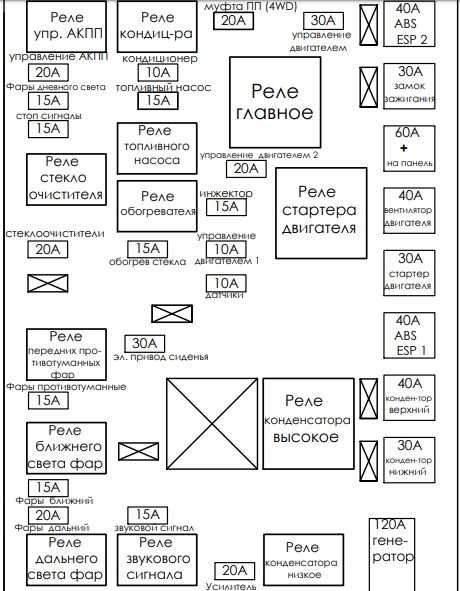

Под капотом кроссовера водитель увидит на крышке установочного бокса следующую табличку:

Схемы блока под капотом.Расшифровка значений блока под капотом.

Для КИА Спортейдж 2008 года

После рестайлинга изменений в схемах предохранителей не произошло. В зависимости от комплектации на свободные вставки может быть подключено дополнительное оборудование.

Блок плавких вставок в салоне Спортейдж 4

Блок предохранителей в салоне Kia Sportage 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

Схема салонного блока предохранителей Киа Спортейдж 4

С номиналом плавкой вставки 7.5 А:

• MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
• ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
• ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
• МОДУЛЬ 6 – обогрев кресел.
• КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
• КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
• СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
• МОДУЛЬ 8 – не задействован;

Блок плавких вставок в салоне Спортейдж 4

10 Ампер:

• МОДУЛЬ 2 – передние фары.
• ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
• МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
• МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
• ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
• МОДУЛЬ 5 – электронный блок управления ключами.
• МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
• ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
• ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
• E-CALL – экстренные вызовы.
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
• ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
• ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
• МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
• ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
• РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

Блок предохранителей в салоне Kia Sportage 4

15 А:

• ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
• ОБОГРЕВ РУЛЯ – BCM.
• ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
• ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
• ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
• МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

• МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
• ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
• ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
• РОЗЕТКА ПИТАНИЯ – прикуриватель.
• БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
• ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

• ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
• УСИЛИТЕЛЬ – усилитель.
• ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

Схемы блока предохранителей

Приборная доска

Автомобили с левым рулем

Автомобили с правым рулем

Назначение предохранителей на приборной панели

Описание	Текущий рейтинг	Защищенный компонент
Правая сторона Правая сторона	10А	Задний фонарь (правый)
RR HTR	30А	Задний отопитель
Опасность	15А	Предупреждающий индикатор
Безопасность P / WDW	15А	Безопасное открывание окон
HTD MIRR.	10А	Наружное зеркало заднего вида с подогревом
Хвост влево	10А	Задний фонарь (слева)
ЭБУ (B+)	10А	TCU, иммобилайзер
P / OUTLET.RR	15А	Розетка (задняя)
RR FOG	10А	Задний противотуманный фонарь
Задний противотуманный фонарь	15А	Стеклоочиститель заднего стекла
F/ЗЕРКАЛО	10А	Складное наружное зеркало заднего вида
Начало	10А	Выключатель зажигания/блокировки, охранная сигнализация
Средний	10А	Аудио
P / OUTLET.FR	15А	Розетка (спереди)
OBD II	10А	OBD II, диагональ
S / HTR	20А	Подогрев сидений
Дистанционное управление	15А	Запасной предохранитель
C / Зажигалка	15А	Зажигалка
Аудио	10А	ETACS, аудиосистема, дверные замки, зеркало заднего вида с электроприводом и дистанционным управлением
Комната LP	10А	Кластер, ETACS, кондиционер, часы, комнатное освещение
S/крыша и D/замок	20А	Световые люки, дверные замки
A / CON	10А	Кондиционер
IGN	10А	Подогреватель топливного фильтра, AQS, фары
P / WDW-1	30А	Электрическое стекло (слева)
P / WDW-2	30А	Электрическое стекло (справа)
Дистанционное управление	10А	Запасной предохранитель
Никель-кобальт-марганцево-цинковый сплав (IG COIL)	20А	Катушка зажигания
Т / ПСО	15А	Лампа указателя поворота
A / BAG IND	10А	Группы
Группа	10А	Группа
Запасной предохранитель	15А	Запасной предохранитель
Запасной предохранитель	10А	Запасной предохранитель
Б/УП	10А	Запасная лампа
Упаковка	15А	Подушка безопасности
ABS	10А	Антиблокировочная тормозная система
ЭБУ	10А	TCS, ESP, иммобилайзер
Запасной предохранитель	30А	Запасной предохранитель
Запасной предохранитель	20А	Запасной предохранитель
P / CONN	30А	Предохранитель разъема питания
ШУНТ КОНН	–	Шунтирующие разъемы

Моторного отсека

Распределение предохранителей в моторном отсеке

Описание	Текущий рейтинг	Защищенный компонент
A / CON	–	Реле кондиционера
Банкомат	–	Реле управления автоматической коробкой передач
– Реле кондиционера	–	Реле конденсатора (низкий уровень)
Deas	–	Реле нагревателя
F / FOG	–	Реле для передних противотуманных фар
F / FOG	–	Реле для топливного насоса
HDLP HI	–	Реле фары (дальнего света)
HDLP LO	–	Реле фары (ближний свет)
ROG	–	Реле сигнального рожка
Лезвия скребка	–	Реле стеклоочистителя
РЕЛЕ ЗВУКОВОГО СИГНАЛА	–	Реле конденсатора (высокое)
Топ	–	Главное реле
Начало	–	Реле двигателя стартера
Начало	40А	Конденсатор (высокий)
Конденсатор (высокий)	30А	Конденсатор (низкий)
ǞǞǞǞǞǞ	30А	Выключатель зажигания
ǞǞǞǞǞǞǞ	30А	Двигатель работает
ABS1	40А	ABS, ESP
ABS2	40А	ABS, ESP
IP B +	60А	Панель В +
Подача воздуха	40А	Воздуходувка
ALT	120A (2,0 л бензин) 140A (2,7 л бензин, 2,0 л дизель)	Генераторы
A / CON	10А	Кондиционер
S.T.	10А	Датчики
Dees	15А	Дефростеры
DXO	15А	Дневные ходовые огни
F / FOG	15А	Передняя противотуманная фара
F / FOG	15А	Топливный насос
F / WIPER	20А	Передний стеклоочиститель
HDLP HI	20А	Фара (высокая)
HDLP LO	15А	Фара (ближний свет)
ROG	15А	Рог
ИНЖ	15А	Форсунки
Остановить	15А	Стоп-сигнал
Полный привод	20А	ЭБУ 4WD
AMP	20А	Усилители
Теллер	20А	Автоматическая коробка передач
ЭБУ	30А	Блок управления двигателем
Дистанционное управление	10А	Запасной предохранитель
Запасные части	15А	Запасной предохранитель 15A
Запасной предохранитель	20А	Запасной предохранитель
Запасной предохранитель	30А	Запасной предохранитель

Назначение предохранителей в дополнительной панели (только для дизельных двигателей)

Описание	Класс усилителя	Защищенные компоненты
Реле зажигания	–	Реле свечей зажигания
Реле свечей накаливания 1	–	PTC Реле нагревателя 1
Реле водонагревателя 2	–	Реле 2 Нагреватель ПТК
Реле водонагревателя 3	–	Реле нагревателя PTC 3
Реле подогревателя топливного фильтра	–	Реле подогревателя топливного фильтра
Нагреватель топливного фильтра	30А	Нагреватель топливного фильтра
Дистанционное управление	80А	Пылающая вилка
Водонагреватель 1	40А	PTC-нагреватель1
Нагреватель 2	40А	PTC-нагреватель 2
Нагреватель 3	40А	Нагреватель PTC 3

Основные виды предохранителей

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно ее устранить. В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока

Предохранители в салоне

В салоне установлено много предохранителей, но среди основных можно выделить несколько вариантов.

Название	Описание
TAIL RH	Предохранитель для управления освещением транспортного средства, в том числе и фар.
RR HTR	Устройство для обогрева заднего стекла автомобиля.
HAZARD	Реле аварийной сигнализации для бесперебойного соединения.
ECU(B+)	Блок управления трансмиссией и иммобипайзером.
RR WIPER	Предохранитель для панели приборов, который позволяет удобно и безопасно пользоваться открывшимися функциональными возможностями.
C/LIGHTER	Предохранительный блок для прикуривателя.
S/HTR	Реле для включения и выключения обогрева сидений у водителя и пассажира.

Предохранители под капотом

Под капотом сконцентрированы, в основном, технические детали, поэтому обеспечивается точное и слаженное функционирование всего автомобиля без какой-либо вероятности перегорания проводов.

В таблице представлены основные виды предохранителей, используемых в моторном отсеке автомобиля Киа Спортейдж 2.

Название	Описание
ALTERNATOR	Устройство для работы аккумуляторной батареи и системы переменного тока.
BLOWER	Предохранитель для работы вентилятора.
ECM	Главное предохранительное реле, которое дополнительно отвечает за работу топливного насоса.
4WD	Реле предохранителя для обеспечения нормальной работы двигателя.
ATM	Предохранитель автоматической коробки переключения передач.

Принцип работы

Предохранители – это приспособления, которые используются не только в транспорте, но и в практически любом виде электрического оборудования, поэтому в каждой ситуации блок имеет свои определенные технические параметры и возможности эксплуатационного плана.

Многие некомпетентные автомобилисты считают, что можно обойтись без использования предохранителей, поскольку не отмечают в них особой потребности. На самом деле это идеальное сочетание надежности и безопасности для узлов автомобиля, в частности, для проводки. Если один защитный элемент выходит из строя, то увеличивается общая нагрузка на электрические провода, подвергая их еще большей нагрузке.
